Распиновка rj11 для телефона – Распиновка телефонного кабеля «4 жилы» | Полезные статьи

Содержание

RJ 45 RJ 11 розетки и коннекторы. Устройство и применение. Работа

RJ-45 RJ-11 – это стандартизированные буквенные обозначения, под которыми выпускаются вилки и розетки для подключения сетевых устройств. RJ расшифровывается как Registered Jack и переводится как сетевой интерфейс стандартного вида. Подобные стандарты были созданы и запатентованы организацией Bell Labs более 52 лет тому назад. Именно в тот период возникла необходимость унификации применяемых разъемов и упрощения подключения разнообразного оборудования.

Разработками Bell Labs заинтересовалось американское агентство по связи, вследствие чего компания смогла массово распространить свои устройства. В результате в телефонных сетях активно стали применяться вилки и розетки под стандартным обозначением RJ-11. Их используют для двухпроводных телефонных устройств. RJ-45 же применяются для создания локальных вычислительных сетей.

Виды
Коннекторы RJ применяются с витой парой и телефонными кабелями:

  1. RJ 45 – с сетевыми кабелями — 8 позиций и 8 контактов.
  2. RJ 11 – с телефонными кабелями — 4 позиции и 4 контакта.

По форме подключаемого кабеля:
  • Круглой формы: универсальный, одножильный и многожильный.
  • Плоской формы: одножильный и универсальный.

Классифицируются компьютерные коннекторы и по категориям. Они выбираются в зависимости от расстояния кабеля, по которому передаются данные, без искажения, в том числе скорости передачи информации.

Для оборудования в быту и офисах обычно применяют следующие виды коннекторов:
  • RJ-45 Cat.5 – используются для создания сетей 100BASE-TX для скоростей порядка 100 Мбит в секунду в полосе частот на уровне 125 МГц;

  • RJ-45 Cat.5е – представляют более современный вариант, который передает информацию сразу по двум парам со скоростью порядка 100 Мбит в секунду. При передаче по четырем парам скорость составляет 1000 Мбит в секунду;

  • RJ-45 Cat.6 – используются для создания сетей типа «Fast Ethernet» или «Gigabit Ethernet». Подобные устройства способны обеспечить передачу информации до 1000 Мбит в секунду.

Коннекторы RJ-45 RJ-11 в зависимости от типа установки делятся на:
  • Внешние. Используются при необходимости размещения устройства на поверхности стены. У данного прибора имеется коннектор, в котором имеются ножевые контакты. Когда провод вдавливается в них, то происходит пробивание изоляции вплоть до жилы. В результате можно быстро и легко выполнить установку.

  • Внутренние. Подобные изделия в большей части случаев устанавливаются в монтажной коробке с углублением в стену. Коннектор здесь можно легко снять, чтобы произвести установку. После монтажа подрозетник зажимается винтом, выполненным из пластика. Чтобы обеспечить длительный срок службы, корпуса изделий RJ-45 RJ-11 производятся из прочных технополимеров, устойчивых к ультрафиолетовым лучам.

Коннекторы также могут быть следующих видов:
  • Оптические коннекторы, которые используются для соединения оптически-волоконных кабелей.
  • Коаксиальные коннекторы, которые используются для соединения коаксиальных проводов.
RJ-45 RJ-11. Устройство

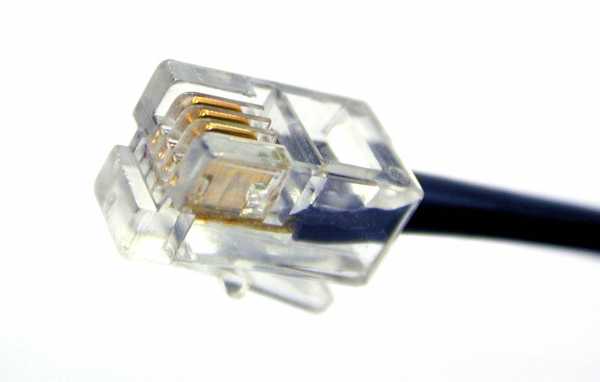

Корпус RJ коннектора выполнен из пластика, внутри у него находятся ножи-контакты, которые имеют напыление, чаще всего золотое. В компьютерных сетях, где применяется витая пара из 4-х жил, задействуется разъем RJ-45. Он маркируется обозначением «8p8c». Число контактов данного разъема зависят от вида используемого кабеля. Для соединения экранированного кабеля применяются экранированные коннекторы. У последних кожух выполнен из металла, он соединяется непосредственно с экраном кабеля. Экранированные коннекторы применяются лишь с экранированным оборудованием.

В телефонных системах в большинстве случаев применяются коннекторы RJ-11. В указанных изделиях количество жил только 4. По этой причине невозможно использовать телефонную розетку в качестве компьютерной.

Коннектор получается литьем под давлением, в него запрессовываются одиночные контакты. При их производстве также предусматриваются съемные либо интегральные компоненты, необходимые для получения требуемых электрических характеристик, в том числе механической прочности крепления к кабельным изделиям. Контакты вилки проектируются так, чтобы в них можно было легко установить жесткий инсталляционный либо гибкий многопроволочный кабель.

Принцип действия

Компоненты RJ-45 RJ-11

выполнены по схеме «тяни-толкай»: один конец имеет розетку, другой – вилку. Фиксируется вилка в розетке с помощью защелки, находящейся на стороне, обратной поверхности монтажа контактов. Вилка на кабель устанавливается посредством обжимного инструмента, специально созданного для данной операции.

Монтаж RJ-45 выполняется обжимом, при котором происходит вдавливание проводов из металла заостренными концами в провод, благодаря чему удается обеспечить плотность контакта. Обжимку может выполнить любой, даже тот, у которого отсутствует опыт. Распиновка выполняется в соответствии с цветами проводов. Для соединения витой пары требуется тщательно соблюдать цветовые сочетания, соответствующие конкретному номеру на корде.

Для создания подключения потребуются кабели под названием (Раскладка и обжимка здесь «витая пара»), они могут состоять из 4 и 8 жил. Они переплетены между собой. Витая пара передает сигнал между источниками. Однако для передачи данных на расстояние более ста метров потребуется использование усилителей. Для решения конкретной задачи требуется выполнять определенную распиновку по цветовому сочетанию. К примеру, при монтировании двух видов оборудования, следует обеспечить очередность цветов, как на одном конце провода, так и на другом. Для обжатия можно использовать не только обжимной инструмент, но также подручные средства. Однако в то же время важно сохранить целостность проводов, чтобы изделия

 RJ-45 RJ-11 нормально работали.

Применение

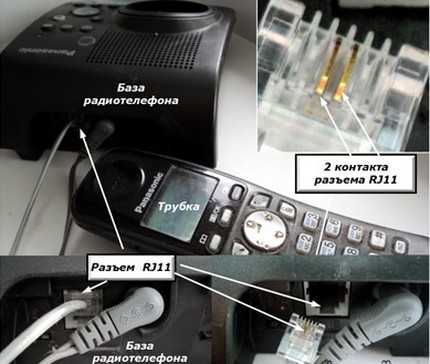

RJ-11 в большинстве случаев применяется для подключения стационарных телефонов или факсов. Конструкция разъемов имеет шесть позиций для контакта, но RJ-11 занимает лишь 4 позиции, тогда как RJ-12 до 6 контактов.

RJ 45 в большинстве случаев применяется для организации локальных и вычислительных сетей. Его конструкция имеет 8 контактных ножей. Пары проводов в RJ 45 скручены между собой, чтобы возможные помехи действовали одинаково на кабель. Дешевизна и простота монтажа изделий RJ 45 обеспечили распространенность и популярность данного стандарта. Сегодня при помощи этого способа организуется большинство локальных сетей по всему миру.

В зависимости от назначения здания RJ-45 RJ-11 могут использоваться в следующих типичных помещениях:

  • Серверные помещения.
  • Аудитории.
  • Офисы.
  • Электронные библиотеки.
  • Интернет-клубы.
  • Дома и квартиры.
  • Мастерские по ремонту компьютерного оборудования.
  • ИТ-магазины.
  • Охранные и специализированные помещения и так далее.
Как выбрать
  • Розетки и коннекторы RJ-45 RJ-11 выполнены по единому стандарту. Поэтому конструктивно они имеют общую базу и выполнены из схожих материалов. Естественно, что качество этих материалов могут различаться. Это все зависит от конкретного производителя. То же самое влияет и на цену изделий. То есть можно существенно переплатить за бренд, но также можно приобрести розетки и вилки, которые по качеству не будут уступать брендовым, но будут по цене значительно ниже. Здесь каждый сам решает, что лучше выбрать.

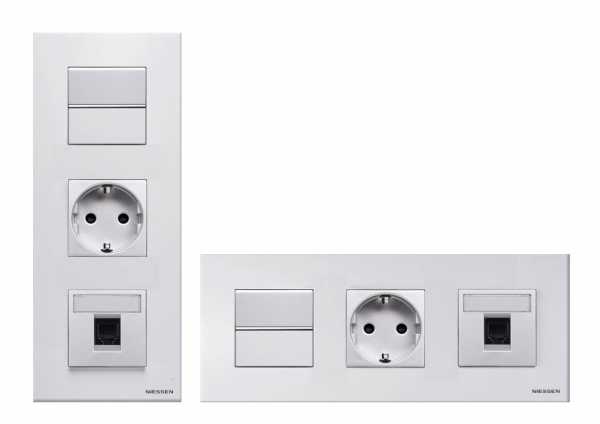

  • По числу разъемов розетки могут быть одинарными, двойными или терминальными на 4-9 разъемов. К тому же имеются определенные виды комбинированных изделий. В подобных модулях даже бывают предусмотрены дополнительные виды интерфейсов, к примеру, HDMI или USB. Однако для подключения одного компьютера или телефона вполне хватит одинарного разъема. Терминальные устройства часто используются для офисных помещений, где много компьютеров и телефонов.
  • Для домашнего и даже офисного использования вполне хватает устройств, передающих данные со скоростью до 100 Мбит в секунду. Такие изделия имеют категорию 3. Категория 5e имеет скорость порядка 1000 Мбит в секунду. Для категории 6 доступны 10 Гбит в секунду, однако кабель при этом не должен превышать длины в 55 метров.
  • Выбирать стоит и по принципу крепления. Для компьютерной разводки кабелей предусмотрены накладные и внутренние изделия. У внутренней розетки контакты углубляются в стену, у наружных изделий контакты располагаются на поверхности стены. Для скрытой розетки обязательно должен быть предусмотрен защитный «кожух» из пластика, где закреплен клеммник. Внешняя розетка устанавливается на стену с помощью накладной панели.

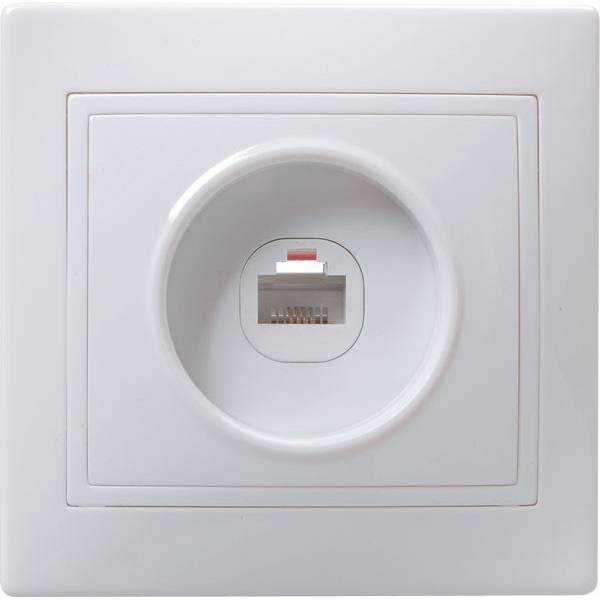

  • Лучше всего покупать изделия для скрытого монтажа. Подобные устройства по завершении работ смотрятся красивее, они не будут портить дизайн интерьера. Вместе с тем следует знать, что для их установки потребуется нарушить целостность стены. Поэтому указанные розетки лучше всего приобретать до проведения ремонта. Если же Вам не хочется проводить ремонтные работы, связанные с установкой розеток, то лучше присмотреться к внешним устройствам.
  • При выборе розеток и коннекторов следует присмотреться к продукции проверенных компаний. Большинство розеток имеют пронумерованные контакты, что позволит без проблем произвести монтаж. Если же Вы проглядели этот нюанс или в продаже имеются только изделия без нумерации, то придется смотреть на цветовые сочетания. Оранжевые, черные, белые и зеленые контакты являются положительными. Синие, желтые и красные контакты являются отрицательными.
Похожие темы:

electrosam.ru

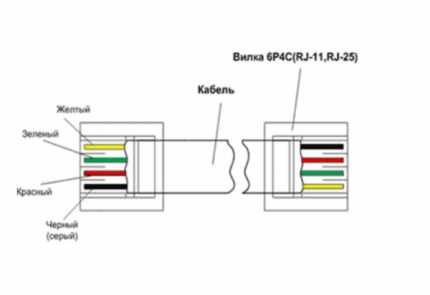

Распиновка телефонного кабеля


Какова правильная схема расшивки телефонного кабеля?

Думаю, что каждый, у кого есть, или был, стационарный телефон, сталкивался с задачей обжать телефонный кабель. Если человек знаком с этим делом, ничего сложного нет. Если же Вы никогда ранее с такой задачей не сталкивались, то она может показаться просто невыполнимой. А ведь так не хочется ради такой мелочи вызывать мастера. Ну что ж, не переживайте, задача вполне реальная.

Работать с такими тоненькими жилками очень неудобно, особенно, если нет соответствующего инструмента, уж очень легко они рвутся. Каждая жила заключена в изоляцию определенного цвета. Каждый проводок необходимо подключить к своему контакту, но для этого необходимо знать схему подключения. Есть два типовых стандарта, называются они T568A и T568B. В России принято использовать второй - T568B. Хотя, особых противопоказаний к другим стандартам не вижу, если есть такая надобность. Однако, выбирайте только одну схему и придерживайтесь ее на каждом участке кабельной линии.

Понадобится следующее:

  • телефонный провод,
  • обжимное устройство (если нет, можно взять в аренду),
  • коннектор RJ-45

Надрежьте оболочку строительным или канцелярским ножом, снимите ее и перед Вами предстанут внутренние жилы, расправьте провода и расположите их так, как они должны быть расположены. Выровняйте их по одной линии в длину и, если они разной длины, обрежьте лишнее. Вставьте провода в коннектор до упора, следите, чтобы каждая жила встала в свой желоб. Обжимаете и наслаждаетесь проделанной работой.

Также можно попробовать обжать кабель при помощи отвертки, но это уже крайний случай, уроки можете найти на YouTube.

www.remotvet.ru

Инструмент для обжимки RJ45, RJ12, RJ11, правила обжима

⇐ ПредыдущаяСтр 3 из 4Следующая ⇒

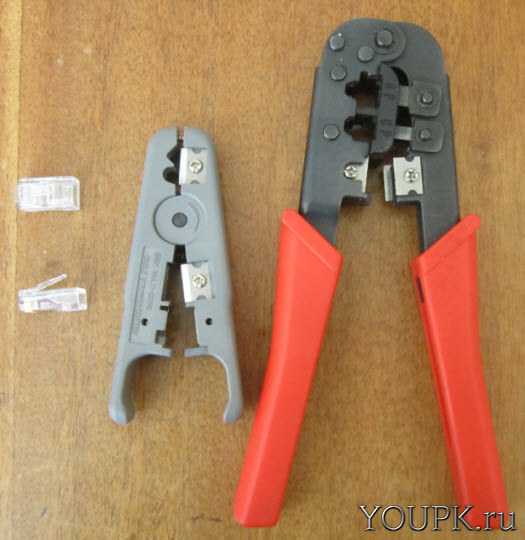

Для обжима сетевого кабеля понадобится:

§ Обжимка

§ Коннектор RJ-45 (он же джек)

§ Устройство для снятия изоляции

На рисунке ниже можно посмотреть, как это выглядит

Процесс обжима сетевого кабеля

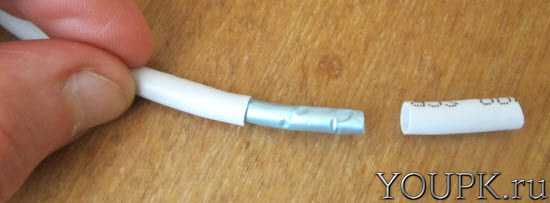

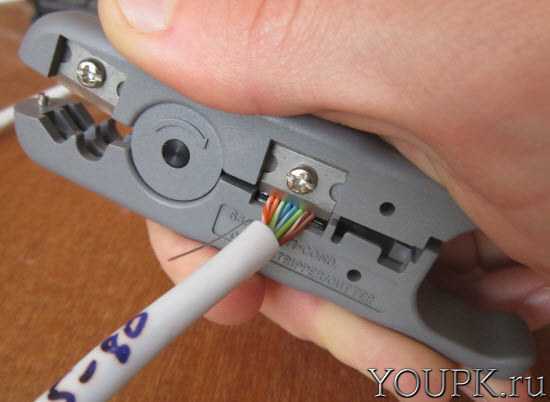

а. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.

Оставляем голым участок около 20 миллиметров. После этой процедуры проверьте что бы была цела изоляция проводов

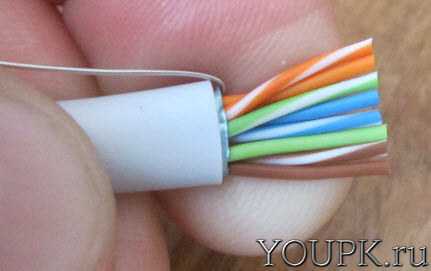

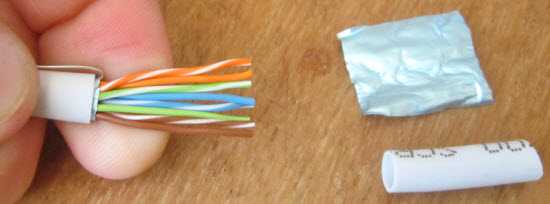

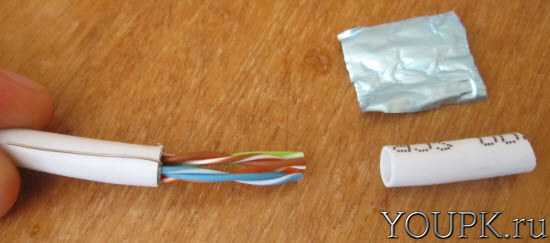

Если у вас экранированная витая пара F/UTP, необходимо убрать фольгу

Одиночный стальной проводок зажимаем назад, обрежем его чуть позже для удобства работы

б. Располагаем провода в нужной нам последовательности

Эту последовательность вы можете посмотреть на рисунке ниже

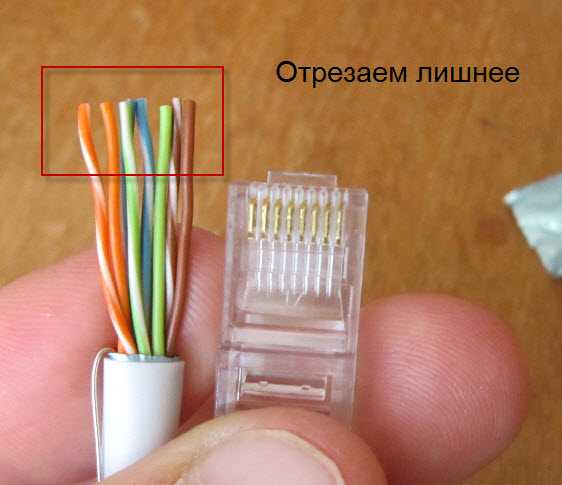

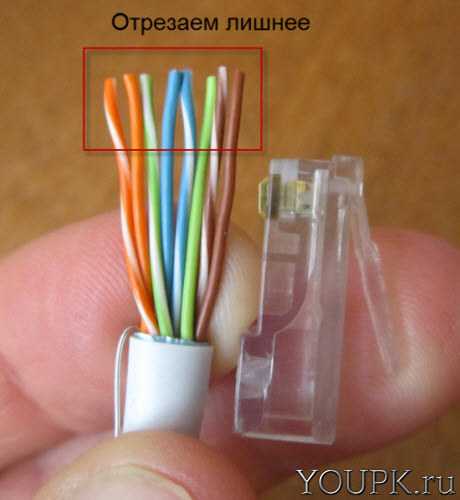

в. Необходимо удалить лишнее. Делаем замер с помощью джека RJ-45

Изоляция витой пары должна немного зайти в коннектор для надежной фиксации внутри.

г. Удаляем лишнее с помощью кусачек

или специального инструмента. Это так же удобно делать обжимкой.

Если удалите слишком много (мало оставите), то джек не сможет зафиксировать кабель и возможно со временем качество соединения ухудшиться. Если не трогать витую пару, то даже при слабом прижиме она прослужит достаточно долго. Удаляем отведенную в сторону одиночную стальную жилу

д. Вставляем витую пару в джек

До конца

Как показано на рисунке ниже

Что бы вы отчетливо видели торцы проводов

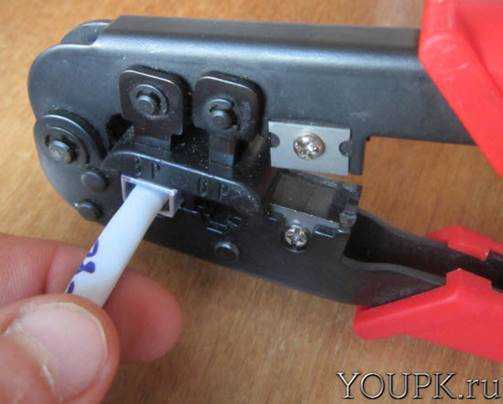

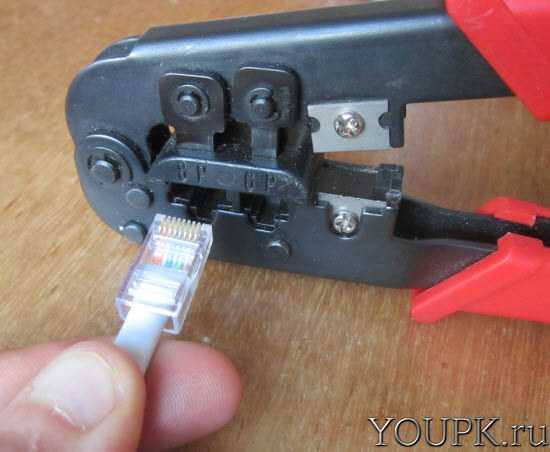

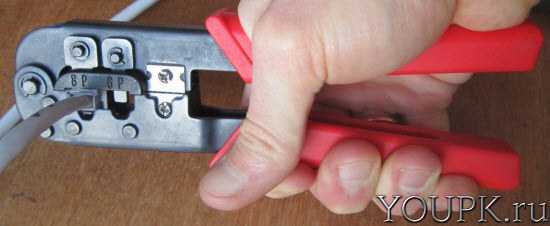

е. Заряжаем коннектор к обжимку

До конца

ж. До упора сжимаем инструмент

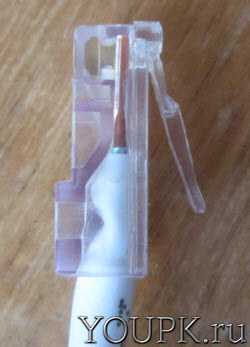

з. Сетевой кабель обжат. Вид сбоку

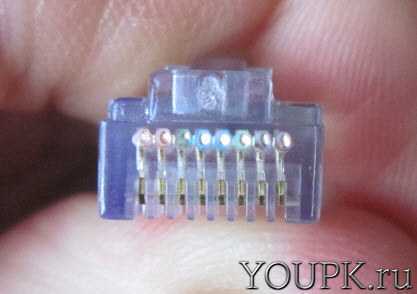

Вид с торца. При обжатии ножи в джеке разрезают изоляцию проводов и создают надежный контакт

На обратном конце кабеля делаем тоже самое. У нас получилось прямое соединение. Можно соединить коммутатор или свитч, или маршрутизатор с рабочей станцией. Если вам необходимо соединить два компьютера между собой, не через коммутатор, то необходимо использовать кроссовый кабель.

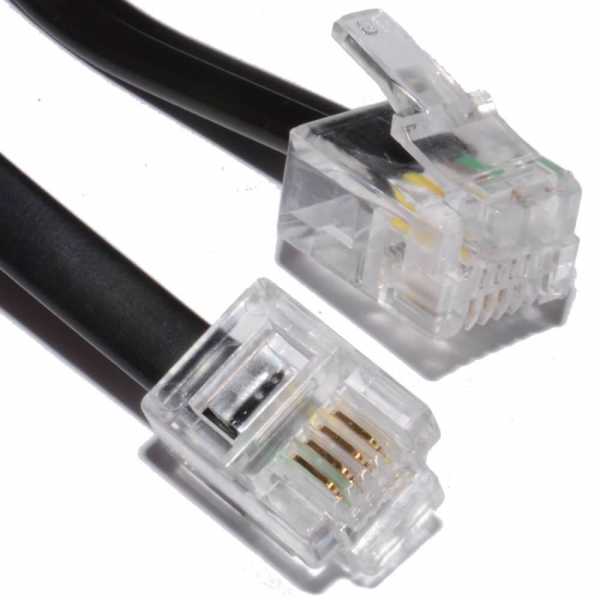

Обжим телефонного кабеля RJ-11, RJ-12

Для обжима телефонного кабеля используют разъёмы RJ-11 RJ-14 RJ-25

Какой из них нужен - зависит от назначения кабеля, об этом заметка различие RJ-11 и RJ-12. Для обычного аналогового телефона, включаемого в стандартную телефонную розетку вполне подойдёт RJ-11, разъёмы RJ-12 (который правильнее называть RJ-25) и RJ-14 предназначены для подключения цифровых телефонных аппаратов и аналоговых 4-х проводных аппаратов (в схеме секретарь-директор), но эти разъёмы точно также можно использовать и для простого аналогового.

Цветовая маркировка не имеет особого значения (в классической телефонии используются лишь 2 средних контакта), но лучше всё-таки придерживаться принятых стандартов, дабы в следующий раз не думать, если придётся переобжимать лишь один конец кабеля.

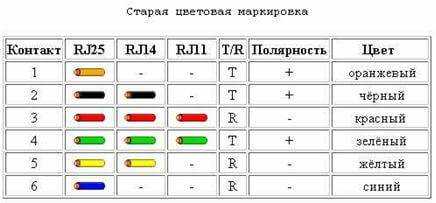

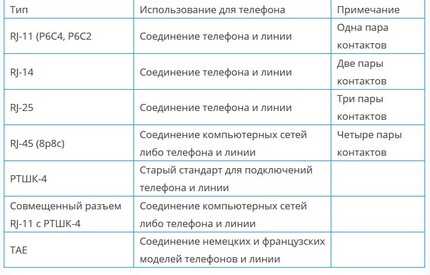

Ниже приведена распиновка контактов всех телефонных разъемов RJ, выбирайте нужную схему в зависимости от цветовой расцветки вашего кабеля.

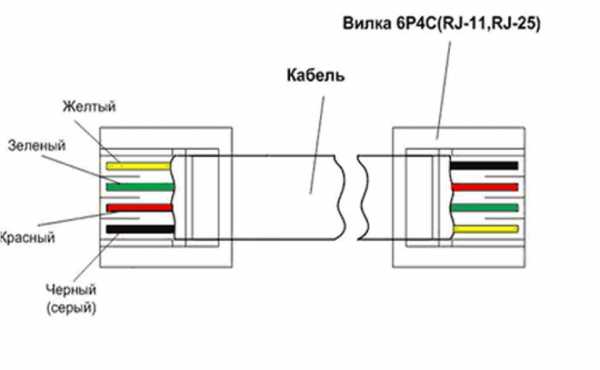

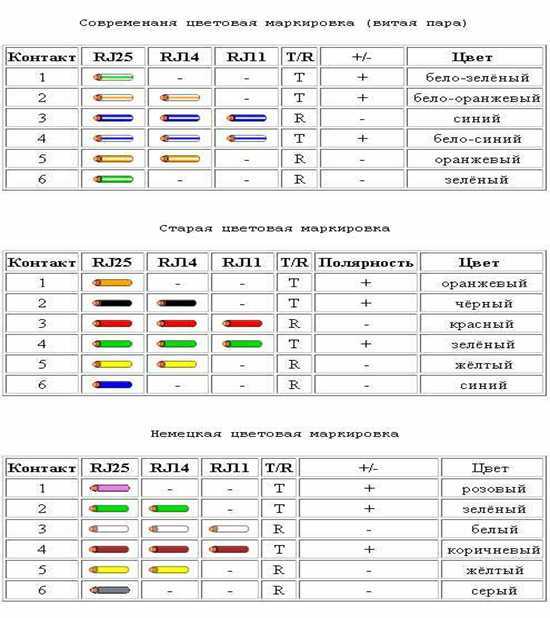

Распиновка разъёмов RJ-11, RJ-12 (RJ-25), RJ-14

Возможность использования 4-ех жил для сети стандарта 100 Мбит/с и 8-ми для 1 Гбит/с

Восьми жильный обжим применяется для передачи данных на скорости до 1 Гбит/с

Варианты обжатия прямого кабеля:

1. По стандарту EIA/TIA-568A

2. По стандарту EIA/TIA-568B

3. Четырех жильный обжим применяется для передачи данных на скорости до 100 Мбит/с

Категории витой пары (UTP, FTP, STP, многожильные, одножильные) область применения, ограничения использования

Категории кабеля RJ-45

Существует несколько категорий кабеля витая пара, которые нумеруются от CAT1 до CAT7 и определяют эффективный пропускаемый частотный диапазон. Кабель более высо

www.el-cab.ru

Телефонная розетка rj 11 схема подключения — Ремонт квартир

Разновидности коннекторов

Ниже приведены разновидности коннекторов нового образца:

  1. RJ 9 – один из коннекторов, который необходим для соединения трубки со стационарным аппаратом.
  2. RJ 11 – подключает один телефон, наиболее распространенный вариант, используется, как правило, в многоквартирных жилых зданиях, где одна телефонная магистраль.
  3. RJ 12 – в жилых домах не пользуются популярностью, так как обладают контактами с 4 проводами, что дает возможность подключения на 2 телефона отдельной линии. Для частных домов и квартир в этом необходимости нет, поэтому такая телефонная розетка популярна в офисных помещениях.

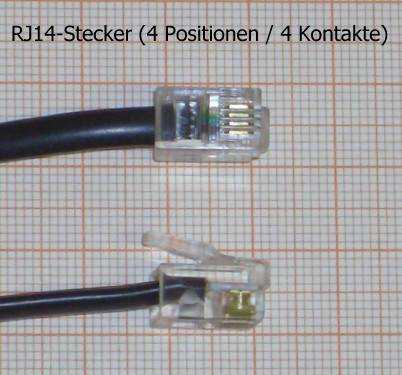

  4. RJ 14 – считается универсальным, так как позволяет осуществить подключение как к одной линии (линии присоединяются к 2 и 3 контактам) так и к нескольким линиям (подсоединение к 1 и 4 контактам).
  5. RJ 25 – отличается от предыдущего вида тем, что обладает 3 парами рабочих контактов. Установка и подключение такого коннектора очень сложная и требует навыков специалиста. Самостоятельно ее установить сложно.

Пошаговая инструкция по монтажу

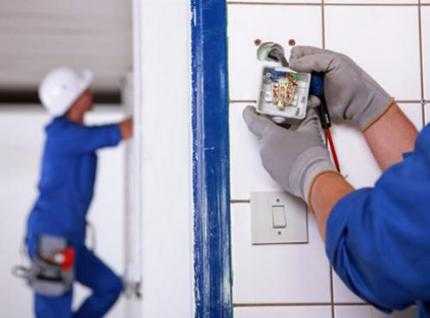

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться диэлектрическими перчатками.

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, как снять изоляцию с кабеля, читайте в нашей статье.

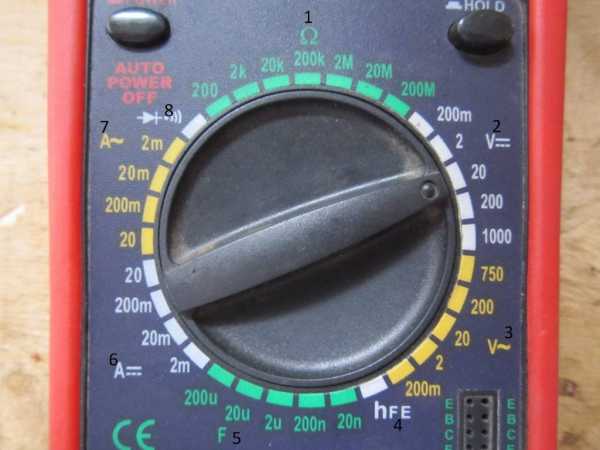

С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.


Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников. Но в целом значительных отличий в работе нет.

Схемы подключения

Методика определения полярности без прибора имеет ряд преимуществ. Она была проверена уже не один раз. Существует много вариантов цветовой маркировки проводов и когда происходит установка и подключение устройства, есть вероятность еще больше запутаться.

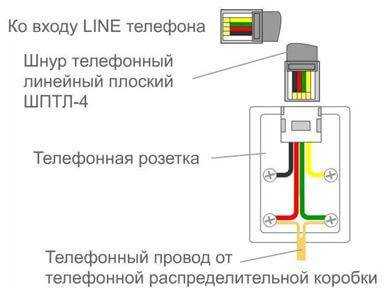

Телефонная розетка устанавливается по определенным схемам. Такая схема разрабатывается заранее. Как правило полярность не имеет особого значения. Но некоторые телекоммуникационные устройства могут отказать или работать некорректно, если это не учитывать. Схема подключения устройства предоставлена ниже:


Для того чтобы упростить монтаж, производители осуществляют маркировку контактов (схема и обозначение должны прилагаться к устройству). Она может быть в виде цифр, которые пишутся возле контактов или на схеме. Либо же провода обозначают определенным цветом.

Как правильно маркируются жилы кабелей витой пары, когда происходит установка и подключение розетки, указано в таблицах ниже:





samelectrik.ru

Подключение телефонной розетки

Все мы привыкли к тому, что провода в наших квартирах в своей массе крепятся к стене в нижней её части. В новых же домах все коммуникации прячутся внутрь стены, а различные кабели можно также спрятать внутрь плинтуса. Когда проводка прячется в стене, то для прокладки кабеля делается канавка до места установки розеточного разъёма. Во всех случаях выполняется комплекс следующих мероприятий:

  1. При помощи «болгарки» штробится канал, в который укладывается провод. Для того чтобы провода держались в канавке их укрепляют там гипсом. После высыхания гипса канавка штукатурится и зашпаклёвывается.
  2. Вторым вариантом крепления кабеля в канале является использование пластиковых скоб, которые прижимают проводку к стене. Такой метод предусматривает открытое крепление, но его также можно использовать при большом количестве линий электропроводки внутри канала.
  3. Крепление под плинтус довольно простое, если у вас есть пластмассовые плинтусы со специальными канавками. Деревянные же плинтуса придётся делать на заказ с фрезеровкой под провода. Использование старого деревянного плинтуса заставит стамеской выдалбливать канавку.
  4. Следующим шагом будет установка и подключение положенного кабеля к разъёму. Розеточный разъём крепится к стене шурупами через отверстия в задней части коробки. После этого проводки подсоединяются к клемам и закрывается крышка коробки. Этот метод подходит, когда имеется коробка разъёма внешнего типа.

  5. Если же коробка внутреннего типа то придётся делать углубление в стене при помощи перфоратора по размерам розеточной коробки. Коробка внутри углубления подключается к проводкам и закрепляется гипсовым раствором. После засыхания гипса всё вокруг коробки аккуратно зашпаклёвывается.

Прежде чем подключать проводки, их нужно проверить тестером на полярность. Если же соединение осуществлено неправильно, то аппаратура работать не будет. Но это не повод для расстройства – достаточно будет просто поменять провода местами. Все указанные действия не такие уж сложные для новичка. В этом случае схема может понадобиться только для того, чтобы знать где будут проходить те или иные кабели.

Подключение к проводам разъёмных устройств

Существуют розеточные разъёмы старого и нового типов. Телефон, как и любая техника прошёл свои ступени эволюции. Когда-то соединение с аппаратом осуществлялось напрямую. Во второй половине 20 века стали использовать соединение с помощью розеток (разъёмов). Такие разъёмы и вилки к ним обозначались буквами РТШК-4, то есть разъёмы телефонные штепсельного типа с четырьмя контактами. Эти разъёмы позволяли подключать к ним два аппарата.

Сейчас в жилых домах используются только два контакта. Обозначаются такие разъёмы буквами и цифрами: rj-9, rj-11, rj-12. Первый из них предназначается для подключения переговорной трубки к аппарату, а последний используется в офисных помещениях, так как может использовать несколько линий. Нас же интересует второй из разъёмов.

Подключать розеточный разъём rj-11 можно и самостоятельно, не вызывая специалиста. Главное – придерживаться схемы и подготовить необходимые для работы инструменты:

  • несмотря на то что телефонная линия является токопроводящей, в работе нужно использовать резиновые перчатки; в данном случае не нужны перчатки, которыми пользуются электрики – достаточно взять те, что продаются в хозяйственных магазинах;
  • чтобы ничего не напутать с проводами необходимо иметь при себе тестер для проверки напряжения;
  • обязательно понадобятся как крестовая, так и плоская отвёртка;
  • снимать изоляцию помогут плоскогубцы и какой-нибудь нож;
  • следует запастись нужным метражом двужильного кабеля сечением от 0,3 до 0,5 миллиметров.

Когда подготовительные работы окончены, приступаем к сборке схемы всей линии. Основная работа осуществляется в несколько этапов:

  1. Одеваем перчатки и начинаем снимать в нужных местах изоляцию. Изоляция снимается аккуратно, чтобы не повредились внутренние жилы. Повреждение жил может вызвать поломку и всё придётся делать заново.

  2. Следующим этапом следует подключение кабеля к розетке. Здесь обязательно надо сверяться со схемой, которая есть либо в инструкции, либо внутри корпуса розеточного разъёма.
  3. Тестером проверяем «плюс» и «минус». Если неправильно подсоединить провода, то в трубке всегда будут присутствовать помехи. Провода крепятся в специальных пазах и закрепляются винтами.
  4. На последнем этапе крепится корпус розеточного разъёма. Как он крепится уже говорилось: или встраивается в стену, или крепится на неё.

На этом, можно сказать, что установка линии завершена. Если не возникло новых проблем – значит, всё сделано правильно.

Подключение телефонной розетки. Схема для разъёмов типа RJ

Делая самостоятельное подключение, покупайте универсальный розеточно-вилочный разъём. В такие разъёмы без проблем подключаются как телефоны старого образца, так и новые. Внутри корпуса встроен соединитель для разъёма rj-11 и четыре контакта для крепления кабеля. Подключается всё элементарно: к клемам крепятся два входящих провода (красный и зелёный). Красной изоляцией обозначается жила со знаком «плюс» и зелёным со знаком «минус». Рядом с контактами располагается пластмассовый язычок, рядом с которым и крепятся эти две проводящие жилы.

Бывают случаи, когда по незнанию куплена розетка с шестью контактами. Такой стандарт идёт для RJ-25. В жилых домах и квартирах он не применяется, но подключить его всё-таки можно. Как правильно подключить телефонную розетку в этом случае, поможет схема:


  • к третьему и четвёртому контактам подключаются проводки – красный и зелёный, которые находятся на самом верху;
  • кабели ко всем розеточным разъёмам используются всегда одного типа.

Подключение телефонной розетки legrand

Название пошло от одноимённой фирмы. Вся продукция этого французского бренда имеет высокое качество и простоту в работе. Подключать провода проще чем во всех описанных случаях. Используя legrand, не требуется оголять жилы от изоляции, чтобы подсоединить к контактам. Конструктивные особенности розеточного разъёма таковы, что при вставлении проводка внутрь зажима, изоляция сама обрезается, насколько требуется. Одним поворотом зажима, изоляция зачищается и очищенная жила закрепляется.

После подключения к legrand линии, её проверяют специальными приборами. Специалисты советуют делать это при помощи мультиметра. Напряжение на клеммах не должно превышать 60 вольт. Если всё так, значит, соединение было сделано точно по схеме.


instrument.guru

Инструменты и материалы:

  • розетка телефонная
  • приспособление для снятия изоляции с проводов или бокорезы
  • отвёртка
  • тестер (мультиметр)

Устаревший, но самый распространённый на просторах бывшего СССР стандарт телефонных розеток это — РТШК-4. Телефонные розетки типа подключаются при помощи двухпроводного кабеля сечением 0,3-0,5 мм2. Примером такого кабеля может быть КСПВ 2×0,5 или ТРП.

Ранее выпускались и устанавливались с конденсатором в 1 мкФ. Конденсатор нужен был для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Мог включаться только в одну розетку.

В настоящее время выпускается и устанавливается без конденсатора, что линию только улучшает. Как правило, устанавливают такие розетки только при наличии старых телефонных аппаратов, так как все новые телефоны имеют розетку RJ-11. RJ-11 (еще обозначают «4p2с» или «4p4с». «4p» значит, что разъем имеет 4 посадочных места для ножей-контактов, а «2с» и «4с» обозначает, что в эти посадочные места вставлено соответственно 2 или 4 ножа-контакта). Разъемы RJ-11 чаще всего используются для соединения телефонных аппаратов с телефонными трубками.

Подключение телефонной розетки

1. Наденьте защитные перчатки. В момент «покоя» напряжение в телефонной линии около 60 Вольт. Убить не убьёт, но если руки мокрые — ощущения будут крайне не из приятных. В момент звонка там появляется переменное напряжение около 100-120 Вольт, а это уже существенно!
2. С помощью специального приспособления или бокорезов аккуратно снимите изоляцию с проводов телефонной линии, стараясь не делать насечек на жилах. В месте насечки провод может сломаться.

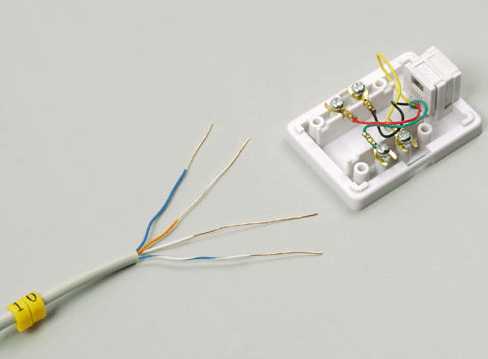

3. Откройте корпус розетки. Подключите телефонную линию к красному и зеленому проводам в розетке (на снимке это верхние клеммы) — это стандарт. Бывают исключения, когда подключаться необходимо к средним 3 и 4 контактам (для розеток RJ-11) или даже к 2 и 5. Но такое встречается крайне редко.

Красный цвет провода в розетке соответствует «минусу» в телефонной линии, а зелёный — плюсу. В принципе полярность включения не важна в подавляющем большинстве случаев, хотя и встречаются некоторые капризные телефонные аппараты, желающие, чтобы «всё было правильно». Определить полярность в телефонной линии можно подключением тестера (при включении наоборот он покажет отрицательное значение напряжения). А если его нет под рукой — воткните оголённые концы кабеля в свежеразрезанную картофелину, около «плюсового» конца поменяется цвет. На практике на полярность внимание никто не обращает.

4. Обычно к телефонной розетке прилагается кусочек 2-х стороннего скотча. С его помощью корпус розетки закрепите в нужном месте и зафиксируйте саморезами.
5. Защелкните крышку розетки и опробуйте ее в работе.

Инструменты и материалы

  • скрытая розетка
  • перфоратор с коронкой по кирпичу, бетону или гипсокартону
  • крепеж
  • приспособление для снятия изоляции с проводов или бокорезы
  • отвёртки
  • тестер (мультиметр)

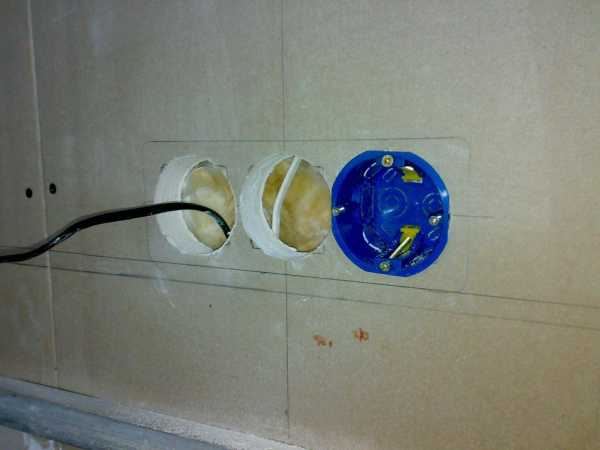

Если вы решили подключить телефонную розетку скрытой установки, то порядок ее подключения не изменится. Предварительно необходимо провести телефонный провод до места расположения розетки по штробе, плинтусу или кабель-каналу и выполнить следующие действия:

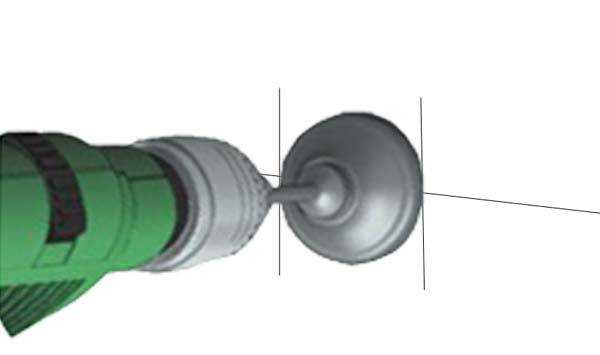

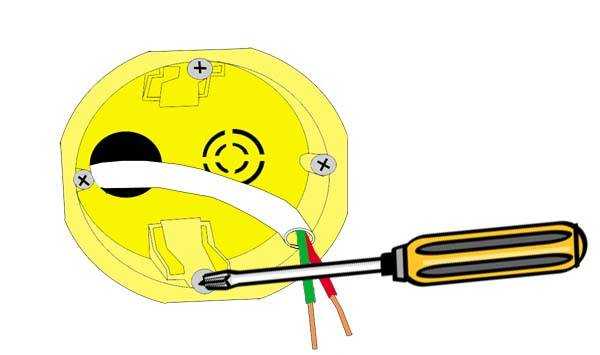

1. Подберите насадку для перфоратора диаметром равным диаметру коробки и сделайте круглое отверстие достаточной глубины.

2. Установите коробку в отверстие и закрепите его с помощью дюбелей и саморезов.

3. Отрежьте телефонный кабель с таким расчётом, чтобы имелся запас по длине, который можно уложить в коробку вместе с корпусом розетки (около 10 см).
4. Подключите кабель, как указано в пункте 3 инструкции по монтажу накладной телефонной розетки.
5. Смонтированный корпус розетки с небольшим запасом провода поместите в коробку и надёжно закрепите распорными винтами заподлицо с поверхностью.

6. Установите внешнюю рамку и накладку.

7. Опробуйте розетку в работе.

Особенности подключения розеток стандарта RJ11 и RJ12

RJ-11 обычно применяются в телефонии общего назначения — вы можете встретить такой разъем на шнурах современных телефонных аппаратов. и RJ-12 обычно используется в телефонных аппаратах, предназначенных для работы с офисными мини-АТС, а также для подключения кабеля к сетевым платам ARCnet

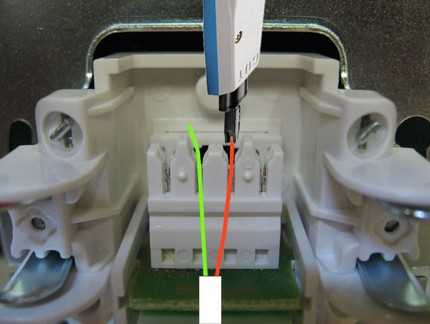

Розетка может содержать от двух до четырех контактов в виде небольших металлических вилок, между которыми необходимо заглубить жилы кабеля. Телефонные аппараты подключаются к двум центральным контактам. Для установки розеток такого типа профессионалы используют специальный инструмент — кроссировочный нож. Но если процедуру необходимо проделать 1 — 2 раза, от его покупки можно отказаться и воспользоваться обычным ножом.

1. Снимите внешнюю оплетку с кабеля на 4 см и расправьте жилы.
2. Вложите жилы в пазы и заглубите их при помощи кроссировочного или обычного ножа. Края пазов розетки заострены и сужаются к низу. При заглублении жилы они прорезают изоляцию, что обеспечивает контакт.

Подготовительная и завершающая части монтажа аналогичны вышеописанным.

РТШК-4 — советский стандарт розетки 80-х годов (4 широких контакта + ключ).

КСПВ — это кабель состоящий из медной однопроволочной жилы с изоляцией из композиции полиэтилена. Обычно оболочка у такого провода ПВХ пластикат белого цвета. Предназначается провод для внутренней стационарной прокладки.

ТРП — это распределительный телефонный провод. ТРП является однопарным, имеет медные однопроволочные жилы, которые изолированы с помощью полиэтилена, и разделительное основание.

www.diy.ru

Разновидности оборудования

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

  • RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
  • RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
  • RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
  • RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
  • RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

  • корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
  • контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
  • клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

  • двужильные кабели толщиной 0,3-0,5 мм,
  • отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
  • дрель,
  • инструмент для удаления изоляции,
  • тестер,
  • инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения

Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Новая маркировка

Номер контакта

RJ 11

T/R

Полярность

1

T

+

2

T

+

3

синий

R

4

сине-белый

T

+

5

R

6

R



Старая схема

Номер контакта

RJ 11

T/R

Полярность

1

T

+

2

T

+

3

красный

R

4

зеленый

T

+

5

R

6

R



Немецкая схема

Номер контакта

RJ 11

T/R

Полярность

1

T

+

2

T

+

3

белый

R

4

коричневый

T

+

5

R

6

R

Советы

Чтобы правильно подключить телефон и получить хорошо работающую линию, нужно учесть некоторые рекомендации.

  1. Чаще всего устанавливают внутреннюю (скрытую) розетку. Она хорошо вписывается в любой интерьер, но монтировать ее сложнее, кроме того, при этом можно повредить декоративную отделку стен. Розетки открытого типа легко обслуживать, устанавливать и демонтировать, при их установке не портится отделка, но выглядят они не очень эстетично.
  2. Следует отдать предпочтение продукции известных производителей. К таким относят фирмы Легранд (Legrand) и Вико.
  3. Если к розетке не прилагается схема маркировки проводов, то можно воспользоваться приведенными выше таблицами. В новой маркировке у положительного провода розетки RJ 11 цвет такой же, как у отрицательного, но с добавлением белого. По старой схеме положительный — зеленый, а отрицательный — красный. В немецком варианте отрицательный — белый, а положительный — коричневый.

Монтаж устройств других типов

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 + RJ-11). Также можно использовать переходник со старого стандарта на новый.

Заключение

Пользуясь приведенными в статье схемами и рекомендациями, вы сможете самостоятельно установить телефонную розетку нового стандарта и подключить к линии телефон. Подключение устройства с двумя контактами не представляет сложности, главное, при покупке выбирать модели известных производителей, а подключая розетку, проводить работы аккуратно и соблюдать полярность.

2proraba.com


remontkvartiri.me

Инструмент для обжимки RJ45, RJ12, RJ11, правила обжима


⇐ ПредыдущаяСтр 3 из 4Следующая ⇒



Для обжима сетевого кабеля понадобится:

§ Обжимка

§ Коннектор RJ-45 (он же джек)

§ Устройство для снятия изоляции

На рисунке ниже можно посмотреть, как это выглядит





Процесс обжима сетевого кабеля

а. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.

Оставляем голым участок около 20 миллиметров. После этой процедуры проверьте что бы была цела изоляция проводов

Если у вас экранированная витая пара F/UTP, необходимо убрать фольгу

Одиночный стальной проводок зажимаем назад, обрежем его чуть позже для удобства работы

б. Располагаем провода в нужной нам последовательности

Эту последовательность вы можете посмотреть на рисунке ниже



в. Необходимо удалить лишнее. Делаем замер с помощью джека RJ-45

Изоляция витой пары должна немного зайти в коннектор для надежной фиксации внутри.

г. Удаляем лишнее с помощью кусачек

или специального инструмента. Это так же удобно делать обжимкой.

Если удалите слишком много (мало оставите), то джек не сможет зафиксировать кабель и возможно со временем качество соединения ухудшиться. Если не трогать витую пару, то даже при слабом прижиме она прослужит достаточно долго. Удаляем отведенную в сторону одиночную стальную жилу



д. Вставляем витую пару в джек

До конца

Как показано на рисунке ниже

Что бы вы отчетливо видели торцы проводов



е. Заряжаем коннектор к обжимку

До конца

ж. До упора сжимаем инструмент

з. Сетевой кабель обжат. Вид сбоку



Вид с торца. При обжатии ножи в джеке разрезают изоляцию проводов и создают надежный контакт

На обратном конце кабеля делаем тоже самое. У нас получилось прямое соединение. Можно соединить коммутатор или свитч, или маршрутизатор с рабочей станцией. Если вам необходимо соединить два компьютера между собой, не через коммутатор, то необходимо использовать кроссовый кабель.



Обжим телефонного кабеля RJ-11, RJ-12

Для обжима телефонного кабеля используют разъёмы RJ-11 RJ-14 RJ-25

Какой из них нужен - зависит от назначения кабеля, об этом заметка различие RJ-11 и RJ-12. Для обычного аналогового телефона, включаемого в стандартную телефонную розетку вполне подойдёт RJ-11, разъёмы RJ-12 (который правильнее называть RJ-25) и RJ-14 предназначены для подключения цифровых телефонных аппаратов и аналоговых 4-х проводных аппаратов (в схеме секретарь-директор), но эти разъёмы точно также можно использовать и для простого аналогового.

Цветовая маркировка не имеет особого значения (в классической телефонии используются лишь 2 средних контакта), но лучше всё-таки придерживаться принятых стандартов, дабы в следующий раз не думать, если придётся переобжимать лишь один конец кабеля.

Ниже приведена распиновка контактов всех телефонных разъемов RJ, выбирайте нужную схему в зависимости от цветовой расцветки вашего кабеля.

Распиновка разъёмов RJ-11, RJ-12 (RJ-25), RJ-14

Возможность использования 4-ех жил для сети стандарта 100 Мбит/с и 8-ми для 1 Гбит/с

Восьми жильный обжим применяется для передачи данных на скорости до 1 Гбит/с

Варианты обжатия прямого кабеля:

1. По стандарту EIA/TIA-568A



2. По стандарту EIA/TIA-568B



3. Четырех жильный обжим применяется для передачи данных на скорости до 100 Мбит/с

Категории витой пары (UTP, FTP, STP, многожильные, одножильные) область применения, ограничения использования

Категории кабеля RJ-45

Существует несколько категорий кабеля витая пара, которые нумеруются от CAT1 до CAT7 и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях).

CAT1 (полоса частот 0,1 МГц) — телефонный кабель, всего одна пара (в России применялся кабель и вообще без скруток — «лапша» — у нее характеристики не хуже, но больше влияние помех). В США использовался ранее, только в скрученном виде. Используется только для передачи голоса или данных при помощи модема.

CAT2 (полоса частот 1 МГц) — старый тип кабеля, 2 пары проводников, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях token ring и ARCNet. Сейчас иногда встречается в телефонных сетях.

CAT3(полоса частот 16 МГц) — 4-парный кабель, использовался при построении локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 МБит/с по технологии 100BASE-T4. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Также до сих пор встречается в телефонных сетях.

CAT4(полоса частот 20 МГц) — кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре, сейчас не используется.

САТ5 (полоса частот 100 МГц) — 4-парный кабель, использовался при построении локальных сетей 100BASE-TX поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар. При прокладке новых сетей пользуются несколько усовершенствованным кабелем CAT5e, это и есть то, что обычно называют кабель витая пара, благодаря высокой скорости передачи, до 100 Мбит/с при использовании 2 пар, и до 1000 Мбит/с при использовании 4 пар, является самым распространённым сетевым носителем, использующимся в компьютерных сетях до сих пор. Ограничение на длину кабеля между устройствами (компьютер-свитч, свитч-компьютер, свитч-свитч) 100 м. Ограничение хаб-хаб 5 м.

CAT6 (полоса частот 250 МГц) — применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 1000 Мбит/с. Добавлен в стандарт в июне 2002 года. Существует категория CAT6a, в которой увеличена частота пропускаемого сигнала до 500 МГц. По данным IEEE, 70% сетей, установленных в 2004 году, использовали кабель категории CAT6.

CAT7 — Спецификация на данный тип кабеля пока не утверждена, скорость передачи данных до 100 Гбит/с, частота пропускаемого сигнала до 600-700 МГц. Кабель этой категории экранирован. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully shielded Twisted Pair).



Каждая отдельно взятая витая пара, входящая в состав кабеля, предназначенного для передачи данных, должна иметь волновое сопротивление равное 120 Ом, в противном случае форма электрического сигнала будет необратимо искажена, и передача данных станет невозможной. Причиной этого может быть не только некачественный кабель, но также наличие «скруток» в кабеле и использование розеток более низкой категории, чем кабель.


Рекомендуемые страницы:

lektsia.com

Как подключить телефонную розетку: схема и этапы установки

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Содержание статьи:

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Галерея изображений

Фото из

Телефонная розетка требуется для создания прочного, но быстроразъемного подключения стационарного телефонного аппарата к стационарным телефонным линиям

Розетка для подключения телефона может устанавливаться обособленно или в формате блока силовых и коммутационных розеток

По сей день в домах старой застройки, бюджетных организациях, которым более 15-20 лет, встречаются линии с розетками советского стандарта Устаревший тип соединения РТШК-4

Сейчас слаботочные сети оснащаются совершенно другими разъемами, соответствующими группе стандартов RJ

Для облегчения процедуры монтажа и подключения розетки внутреннюю часть устройства оснащают метками и цветовыми обозначениями, помогающими верно подсоединить контакты

Серии розеток с разъемом RJ (9; 11; 14; 25) имеют схожую конструкцию и размеры, но снабжаются разными пластиковыми штекерами. Форма и габариты ступенек исключают подсоединение телефона к розетке RJ45

Для подключения двух конструктивно различающихся моделей телефонов, к примеру, устаревшей проводной и радио-модификации, используются комбинированные варианты с возможностью установки старой вилки и штекера RJ

В комбинированной розетке разъем RJ расположен сбоку, а контактные отверстия для подсоединения вилки на лицевой части

Цель установки розетки для подключения телефона к линии

Встраиваемый блок силовых точек с телефонной розеткой

Устаревший тип телефонного соединения РТШК-4

Телефонный разъем с соответствием стандарту RJ-11

Изображение схемы подключения на корпусе розетки

Пластиковый штекер к телефонной розетке типа RJ

Гибридный вариант конструкции телефонной розетки

Расположение гнезд комбинированной розетки

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

  • Корпус – выполнен из диэлектрического материала (керамики или пластика).
  • Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
  • Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Модель с совмещенным разъемом РТШК-4 и RG-11 в основном применяют, когда необходимо с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи задействуются только два контакта, расположенные ближе к центру

При , факсов, модемов и других сложных устройств приборов связи применяют также стандарт RJ-45. При подключении устройств главное внимание уделяют соответствию пластмассовых ключей.

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Галерея изображений

Фото из

Внешний вид накладной телефонной розетки

Телефонный патч-корд с коннектором типа RJ-12

Внутреннее устройство телефонной розетки

Схема подключения розетки с двумя разъемами

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.

Схема подключения телефонной розетки довольно проста и предполагает соединение двух концов телефонного провода с соответствующими контактами в розетке

При установке телефонной розетки можно применить один из двух способов монтажа:

  • открытый – предполагает установку накладным способом;
  • закрытый – при котором телефонная линия скрыта внутри стены.

При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Накладные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.

Открытый способ можно осуществить вовсе без монтажа на стене, разместив устройство на полу, а ведущий к нему кабель спрятать под плинтус

Чтобы защитить открытые провода от механических повреждений используют декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.

Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из полиэтилена, окрашенного в белый цвет.

Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.

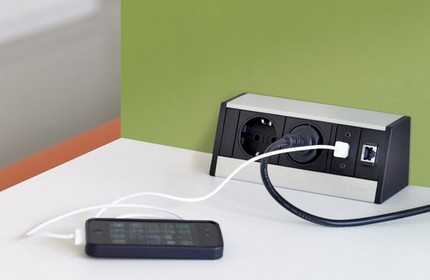

В целях удобства эксплуатации и гармоничного сочетания с дизайном телефонные розетки не устанавливают отдельно в стене, а включают в розеточный блок

Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом настенной мебели.

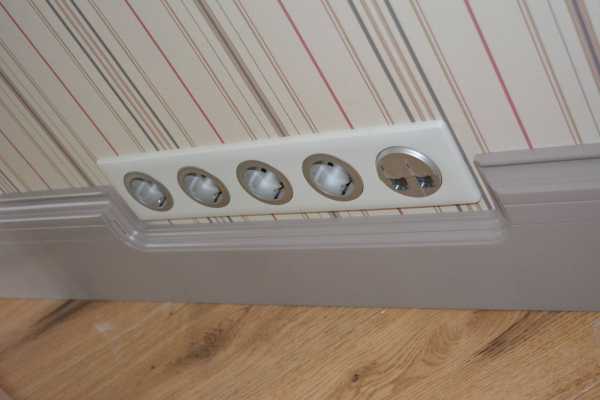

Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.

Порядок подключения телефонной розетки

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 Вольт. Но даже пониженное напряжение все же может создать ток, причиняя дискомфорт человеку.

В момент, когда происходит вызов по телефонной линии напряжение и вовсе поднимается до показателя в 110-120 Вольт. И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт оно снижается лишь после снятия трубки.

Все работы по подключению действующей телефонной схемы в целях соблюдения техники безопасности рекомендуется проводить в защитных прорезиненных перчатках

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии монтажа электрических розеток. Поскольку сегодня наиболее распространены устройства, имеющие стандарт J-11 и J-12, тонкости подключения телефонной розетки рассмотрим на их примере.

Этап #1: Проведение подготовительных работ

Первое, что необходимо сделать – изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.

При подключении стандартов J-11 и J-12 проблем возникнуть не должно: нужно лишь соединить жилы соответствующей полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.

В случае если вы по незнанию приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для подключения задействуйте только 3-й и 4-й контакты.

По стандарту к каждому контакту подведен провод определенного цвета, такое решение повышает удобство обслуживания и облегчает ремонт

Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она оснащена четырехконтактым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Заранее необходимо определить и наметить место и .

Из инструментов для проведения работ необходимо подготовить:

  • строительный уровень;
  • кроссировочный нож;
  • вольтметр;
  • отвертку;
  • кусачки;
  • графитный карандаш;
  • защитные перчатки;
  • двухсторонний скотч;
  • перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Наметив место установки точки подключения, с помощью строительного уровня корректируют горизонтальность и вертикальность его положения

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – . Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в .

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный .

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Снятие защитной изоляции с концов кабеля следует выполнять крайне аккуратно, используя для этого кроссировочный нож, остро заточенное лезвие или бокорезы

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Специалисты рекомендуют при подключении проводов проверять полярность контактов, используя для этого тестер.

Чтобы соблюдать полярность при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-», а зеленая оплетка на «+»

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

При подключении устройств, конструкция которых оснащена четырьмя контактами вилочной формы, задействуют только два центральных контакта

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

При необходимости подключения многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, необходимо придерживаться той же технологии, что и при установке классического варианта устройства. Единственное отличие процесса – увеличение количества проводников, требующих подключения.

Выводы и полезное видео по теме

Руководство по подключению устройства:

Замена старой розетки с совмещенным разъемом РТШК-4 и RG-11 на аналогичное новое устройство:

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

sovet-ingenera.com

RJ-11 для телефонной сети — ITcom сервисный центр Харьков

RJ11 — физический интерфейс, который используется для соединения телефонных кабелей. Используется в старых обычных телефонных сетях с одной линией по всему миру.

RJ-11 используют для обжима телефонного кабеля. Подходит для обычного аналогового телефона, включаемого в стандартную телефонную розетку. Цветовая маркировка не имеет особого значения (в классической телефонии используются лишь 2 средних контакта), но лучше всё таки придерживаться принятых стандартов, дабы в следующий раз не думать, если придётся переобжимать лишь один конец кабеля. Ниже приведена распиновка контактов телефонного разъема RJ-11.



Схема раскладки и обжима разъема RJ-11 для телефонного кабеля

Сигнал и питание должны приходить на два центральных контакта разъёма. Для монтажа евроразъёмов RJ-11 и штеккеров телефон-трубка должен применяться специальный обжимной инструмент, но если требуется обжать 1-2 вилки, то контактные пластины можно, последовательно вдавливая каждый контакт вилки, аккуратно задавить плоской отвёрткой. Для монтажа не требуется зачистки второго слоя изоляции, технология предполагает прорезание изоляции контактными площадками вилки.

Телефонная линия подключается к красному и зеленому проводам в розетке — это стандарт (в коннекторе RJ-11 это соответствует средним, 2 и 3 контактам). В основном это аппараты немецкого происхождения или сделанные для Германии. Красный (желтый) цвет соответствует «минусу» в телефонной линии, а зелёный (чёрный) — плюсу. В принципе — полярность включения не важна в подавляющем большинстве случаев, хотя и встречаются некоторые капризные телефонные аппараты, желающие, чтобы «всё было правильно». Определить полярность в телефонной линии можно подключением обычного китайского тестера (при включении наоборот он покажет отрицательное значение напряжения), а если его нет под рукой — воткните оголённые концы кабеля в свежеразрезанную картофелину, около «плюсового» конца поменяется цвет. На практике на полярность внимание никто, как правило, не обращает.

Будьте осторожны при обращении с телефонной линией — в момент «покоя» напряжение в ней около 60 Вольт, а в момент звонка там появляется переменное напряжение около 100-120 Вольт — это уже очень даже существенно!

itcom.in.ua

Как подключить телефонную розетку

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

  • RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
  • RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
  • RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
  • RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
  • RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Совет! Чтобы замаскировать конструкцию, располагайте их за фасадами мебели или за мониторами и телевизорами.

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

  • корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
  • контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
  • клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

  • двужильные кабели толщиной 0,3-0,5 мм,
  • отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
  • дрель,
  • инструмент для удаления изоляции,
  • тестер,
  • инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно! Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают. Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения

Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Новая маркировка

Номер контакта

RJ 11

T/R

Полярность

1

T

+

2

T

+

3

синий

R

4

сине-белый

T

+

5

R

6

R



Старая схема

Номер контакта

RJ 11

T/R

Полярность

1

T

+

2

T

+

3

красный

R

4

зеленый

T

+

5

R

6

R



Немецкая схема

Номер контакта

RJ 11

T/R

Полярность

1

T

+

2

T

+

3

белый

R

4

коричневый

T

+

5

R

6

R

Советы

Чтобы правильно подключить телефон и получить хорошо работающую линию, нужно учесть некоторые рекомендации.

  1. Чаще всего устанавливают внутреннюю (скрытую) розетку. Она хорошо вписывается в любой интерьер, но монтировать ее сложнее, кроме того, при этом можно повредить декоративную отделку стен. Розетки открытого типа легко обслуживать, устанавливать и демонтировать, при их установке не портится отделка, но выглядят они не очень эстетично.
  2. Следует отдать предпочтение продукции известных производителей. К таким относят фирмы Легранд (Legrand) и Вико.
  3. Если к розетке не прилагается схема маркировки проводов, то можно воспользоваться приведенными выше таблицами. В новой маркировке у положительного провода розетки RJ 11 цвет такой же, как у отрицательного, но с добавлением белого. По старой схеме положительный — зеленый, а отрицательный — красный. В немецком варианте отрицательный — белый, а положительный — коричневый.

Монтаж устройств других типов

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 + RJ-11). Также можно использовать переходник со старого стандарта на новый.

Заключение

Пользуясь приведенными в статье схемами и рекомендациями, вы сможете самостоятельно установить телефонную розетку нового стандарта и подключить к линии телефон. Подключение устройства с двумя контактами не представляет сложности, главное, при покупке выбирать модели известных производителей, а подключая розетку, проводить работы аккуратно и соблюдать полярность.

Отправить комментарий

2proraba.com

Отправить ответ

avatar
  Подписаться
Уведомление о
