Разъем ide: Для чего нужен разъем IDE

Содержание

Что такое IDE кабель — подключение к разъему SATA?

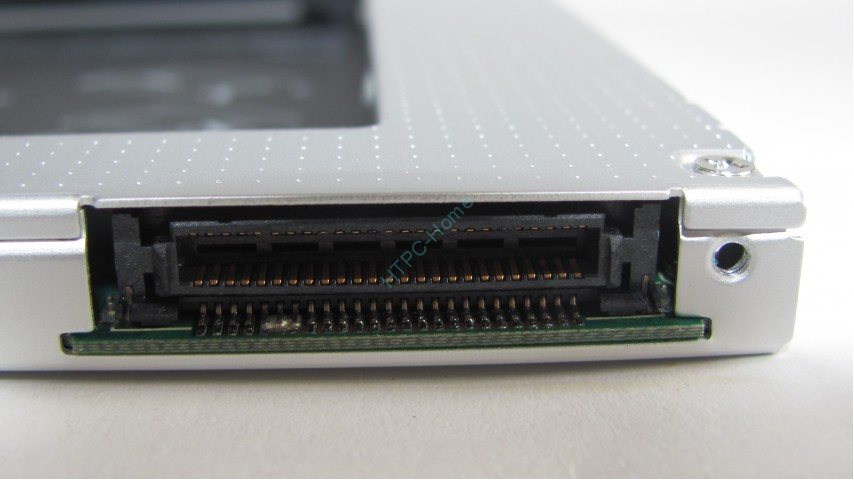

Определение интерфейса и разъема IDE

Опубликовано 02.11.2019, 09:34   · Комментарии:15

IDE — аббревиатура для Integrated Drive Electronics, это стандартный тип подключения устройств хранения данных на компьютере. Как правило, IDE относится к типам проводов и разъемов, используемых для подключения некоторых жестких дисков и оптических приводов к материнской плате. Таким образом, IDE представляет собой интерфейс подключения, соответствующий этой спецификации.

Некоторые популярные реализации разъемов IDE, которые встречаются на компьютерах, — PATA (Parallel ATA), старый стандарт IDE и новый SATA (Serial ATA).

IDE разъемами также называют IBM Disc Electronics или просто ATA (Parallel ATA). Тем не менее, IDE похожий акронимом для Integrated Development Environment, но это относится к инструментам программирования и не имеет общего с проводами подключения данных IDE.

Что нужно знать про провода и разъемы?

Важно уметь идентифицировать IDE-диски, IDE-провода и IDE-разъемы при обновлении компьютерного оборудования или покупке новых устройств, которые подключите к компьютеру.

Например, зная что есть жесткий диск IDE, вы определите что купить для заменены старого. Если есть новый жесткий диск SATA и SATA-соединения, затем не обратите внимания и купите более старый тип жесткого диска PATA который не получается подключить к компьютеру так же легко, как надеялись.

Остается верным и для внешних корпусов, которые дают возможность запускать жесткие диски за пределами компьютера — через USB. Если есть жесткий диск PATA, необходимо использовать корпус поддерживающий PATA, а не SATA.

Важные факты IDE разъема

В ленточных проводах IDE три точки подключения, в отличие от SATA, у которой только два. Один конец провода IDE подключается к материнской плате. Два других устройства открыты для устройств, то есть получится использовать один конец провода IDE для подключения жесткого диска или оптического привода к компьютеру.

Фактически, один IDE-провод поддерживает два разных типа оборудования, например жесткий диск на одном из IDE-разъемов и DVD-привод на другом. Для этого сделайте чтобы перемычки были установлены правильно.

Провод IDE имеет красную полосу вдоль одного края, как показано ниже. Это та сторона провода, которая относится к первому выводу.

Если возникли проблемы с сравнением провода IDE с проводом SATA, обратитесь к изображению ниже, чтобы узнать насколько велики кабеля IDE. Разъем IDE будет похож, потому что у них будет одинаковое количество гнезд.

Типы проводов IDE

Два самых распространенных типа ленточных проводов IDE относятся 34-контактный кабель, используемый для дисководов гибких дисков и 40-контактный провод для жестких дисков и оптических приводов.

Изображение 34-контактного провода IDE и 40-контактного кабеля IDE Кабели PATA могут иметь скорость передачи данных от 133 МБ/с до 100 МБ/с до 66 МБ/с, 33 МБ/с или 16 МБ/с, в зависимости от провода.

Когда скорость передачи данных PATA достигает максимум при скорости 133 МБ/с, провод SATA поддерживают скорость до 1.969 МБ/с.

Переходники IDE и SATA-устройств

В любой момент работы ваших устройств и компьютерных систем, вероятно будет использоваться новая технология, чем другая. Например, у вас может быть новый жесткий диск SATA, но компьютер поддерживающий только IDE провода.

К счастью существуют адаптеры которые дают возможность подключать новое устройство SATA со старой системой IDE разъема, например этим адаптером будет QNINE SATA для IDE.

Другой способ подключения устройств SATA и IDE — кабель USB. Вместо подключения устройства SATA к компьютеру, подключение через USB осуществляется извне, поэтому получится подключить к нему IDE (2,5 «или 3,5») и жесткие диски SATA, а затем подключить их к компьютеру.

Что такое Enhanced IDE (EIDE)?

EIDE сокращен для Enhanced IDE разъема и является обновленной версией IDE. Это также другие имена, такие как Fast ATA, Ultra ATA, ATA-2, ATA-3 и Fast IDE.

EIDE используется для описания более быстрой скорости передачи данных за пределами исходного стандарта IDE. Например, ATA-3 поддерживает скорость до 33 Мбайт/с. Еще одно улучшение IDE-разъема, замена на производительный в первой реализации EIDE, — поддержка устройств хранения данных размером до 8,4 ГБ.

hard-drive — Что делает разъем IDE с надписью PRI IDE на моей материнской плате?

Разъем был помечен «PRI IDE». Означает ли это, что подключенное к нему устройство будет основным накопителем?

Это может означать две вещи.

Первое (и самое простое) это то, что на большинстве материнских плат было два разъема IDE на материнской плате. Вы можете подключить до двух устройств на кабель. Поскольку одновременно может быть активным только одно устройство на кабеле / шине, было бы более эффективно разместить два жестких диска на двух разных кабелях. Маркировка их была бы приятной чертой. (Но ничего не меняет. Вы можете просто использовать этот кабель на дополнительном порту IDE).


Второй вариант более вероятен, но гораздо дольше объясняется.

В прошлом старая настройка была [Компьютер] [контроллер жесткого диска] [жесткий диск].

Контроллер жесткого диска был отдельной и обычно довольно дорогой картой. Эта карта взаимодействует с компьютером (например, через шину ISA в IBM AT) и через кабель (и) к жестким дискам. (например, для MFM с 4 кабельными парами. Один для переноса аналоговых данных с головок привода, другой для управления диском).

Примерно в это же время на рынке появилось несколько накопителей с интегрированной в них платой контроллера. Мы назвали это я ntegrated D Rive E lectronics. Разъем на приводе был разработан для непосредственного взаимодействия с шиной AT, и другим названием для него было AT A ttachement.

Этот контроллер использовался для управления одним диском, и установка выглядела бы так:

[Computer with ISA ports]
            |
[Connector card which was often called the HDD controller]
(it was merely a device which changed the small 40 pin cable to a ISA bus form)
            |
[Harddisk with integrated harddisk controller]

Если вам нужен второй жесткий диск, вы можете подключить еще один из так называемых «контроллеров жесткого диска». Это была пустая трата времени. Более поздние версии изменили это, чтобы разрешить до двух устройств на одном кабеле. Вам нужно было указать (перемычку) каждому устройству, чтобы рассказать о других устройствах. Режимы были:

  • Single: Единственное устройство на кабеле.
  • Мастер: Есть два устройства на кабеле. Контролировать себя и взять под контроль другое устройство.
  • Подчиненный: есть еще одно устройство на кабеле, которое будет контролировать вас.

Установка неправильного режима приведет к всевозможным проблемам. Например, если у вас есть один диск и он настроен на работу с мастером, он будет (должен) искать подчиненное устройство и настраивать его. Если нет раба, то он может продолжать искать вечно. (Результат: диск зависает навсегда).

Позднее все было запутано, потому что несколько производителей внедрили умные средства управления. В результате многие приводы используют одинаковую настройку перемычек как для «Master», так и для «Single». Обратите внимание, что я сказал много, а не все. Таким образом, установка основного режима на одном диске может работать с одним диском и не работать с другим.

Вторым «полезным» дополнением является выбор кабеля. Проводка на кабеле IDE используется, чтобы определить, должен ли привод установить себя в режим Master или Slave. Эти кабели часто имеют маркировку, указывающую, какой из них является основным (он же главный / единственный).

Вот вам и второй вариант.

Третий замедлит систему?

Нет. Это не будет тормозить вашу другую ОС.

Независимо от того, какую ОС вы устанавливаете на диски IDE, она может быть немного медленнее, потому что эти диски старше, а большинство устаревшего оборудования медленнее, чем текущее оборудование. Это не повлияет на другие ваши диски, хотя.

Достаточно ли у меня мощности для питания третьего жесткого диска?

Если на вашем текущем блоке питания осталось около 20 Вт: Да.

Для точных цифр: Проверьте энергопотребление текущей системы и прочитайте этикетку нового диска. Следует указать, сколько энергии он использует. В среднем это около 25-30 Вт при раскрутке и около 15 Вт после.

Разъем ide на блоке питания. Переходник SATA Molex: что это

Приводим справочные данные на цветовую маркировку и расположение проводов в гнёздах и штекерах ПК. Распиновка и подключение проводов блока питания и других основных модулей компьютера должно быть проведено аккуратно и безошибочно, чтоб не допустить замыкания при работе. Выясним, какое напряжение подается и на какие провода.


Цветовая маркировка

В обычных БП ПК используется 9 цветов, обозначающих роль проводов:

  • Черный — общий провод, он же заземление или GND
  • Белый — напряжение -5V
  • Синий — напряжение -12V
  • Желтый — подает +12V
  • Красный — подает +5V
  • Оранжевый — подает +3.3V
  • Зеленый — отвечает за включение (PS-ON)
  • Серый — POWER-OK (POWERGOOD)
  • Фиолетовый — дежурное питание 5VSB

Все разъёмы компьютера — название и фото


Всего при работе БП используется 8 типов разъемов, их вид и названия представлены на фото. Чтобы включился блок питания AT-ATX — надо замкнуть GND и PWR SW коннекторы. Он будет работать до тех пор, пока они замкнуты.Если используете его отдельно — ставьте на эти контакты кнопку.

Распиновка проводов разъема блока питания


Распиновка на разъем питания жесткого диска sata и esata


Схема распиновки контактов питания видеокарты


Как получить другое напряжение с БП

ПОЛОЖИТЕЛЬНОЕ НОЛЬ РАЗНОСТЬ
+12 +12
+5 -5 +10
+12 +3.3 +8.7
+3.3 -5 +8.3
+12 +5 +7
+5 +5
+3.3 +3.3
+5 +3.3 +1.7

Встречаются ситуации, когда подключаемое устройство требует для своей работы такого напряжения, которое БП выдавать не способен. В этих случаях приходится извращаться. Допустим, наше дополнительное устройство (пусть это будет освещение) работает от напряжения 8.7 вольт. Его мы можем получить комбинацией проводов, которые выдают +12V и +3.3V. Для удобства, все возможные комбинации приведены в таблице.


The ATX specification requires the power supply to produce three main outputs, +3.3 V (±0.165 V), +5 V (±0.25 V) and +12 V (±0.60 V). Low-power −12 V (±1.2 V) and 5 VSB (standby) (±0.25 V) supplies are also required. A −5 V output was originally required because it was supplied on the ISA bus, but it became obsolete with the removal of the ISA bus in modern PCs and has been removed in later versions of the ATX standard.

Originally the motherboard was powered by one 20-pin connector. Current version of ATX12V 2.x power supply provides two connectors for the motherboard: a providing additional power to the CPU, and a main , an extension of the original 20-pin version.

ATX connector pinout

Pin Name Color Description
1 3.3V Orange +3.3 VDC
2 3.3V Orange +3.3 VDC
3 COM Black Ground
4 5V Red +5 VDC
5 COM Black Ground
6 5V Red +5 VDC
7 COM Black Ground
8 PWR_OK Gray Power Ok is a status signal generated by the power supply to notify the computer that the DC operating voltages are within the ranges required for proper computer operation (+5 VDC when power is Ok)
9 5VSB Purple

5 VDC Standby Voltage (max 10mA) 500mA or more typical

10 12V Yellow +12 VDC (may sometimes have a colored stripe to indicate which rail it»s on)
11 3.3V Orange +3.3 VDC
12 -12V Blue -12 VDC
13 COM Black Ground
14 /PS_ON Green Power Supply On (active low). Short this pin to GND to switch power supply ON, disconnect from GND to switch OFF.
15 COM Black Ground
16 COM Black Ground
17 COM Black Ground
18 -5V White -5 VDC (2002 v1.2 made optional, 2004 v2.01 removed from specification)
19 5V Red +5 VDC
20 5V Red +5 VDC

/PS_ON activated by pressing and releasing the power button while the power supply is in standby mode.
Activating /PS_ON turns on the power supply.

In several power supply units pin-12 may be Brown (not Blue), pin-18 may be Blue (not White), and pin-8 may be White (not Gray). In addition, some PSU violate color coding of wires.

Pin 9 (standby) supply 5V even when PSU is turned off. Pin 14 goes from 0 to 3.7 when PSU switch is turned on.

Shorting pin 14 (/PS_ON) to GND (COM) causes power supply to switch ON and PWR_OK to change to +5V.

Эта статья обещает быть достаточно разъяснительной и теоретической. Сегодня мы подробно рассмотрим столь актуальный в наше время технологий предмет — переходник. Это будет переходник SATA Molex («САТА Молекс»). В этой статье вы найдёте ответы на интересующие вас вопросы, например, что это такое, для чего он предназначен, какую функцию выполняет, и другие.

SATA Molex

Начнём с того, что SATA (сата) — это просто аббревиатура, но несколько непонятная. В отношении к компьютерной технике расшифровка будет следующей — Serial Ata The Acronym. Если говорить просто и понятно, то САТА — это последовательный интерфейс, появившийся в 2003 году. Он пришел на смену разъёму IDE (АйДиИ), который в последующем был переименован в PATA (пата) — parallel ATA, так как это был более скоростной разъём, предполагающий передачу данных со скоростью до полутора гигабит в одну секунду. Этим самым объясняется и физическая смена непосредственно разъёма подключения к жесткому диску, в результате чего возникла необходимость в наличии специального устройства. Здесь мы говорим именно про переходник питания SATA (САТА). Он нужен для подключения новых жёстких дисков к старым компьютерам, которые не имеют в наличии подобного разъёма.

Для чего нужен переходник SATA Molex («САТА Молекс»)?

На сегодняшний день все современные имеют в комплектации разъём Molex. Несмотря на это, сам переходник SATA Molex («САТА Молекс») имеет актуальность и достаточно высокий спрос и по сегодняшний день. Почему? Например, вы хотите установить на свой персональный компьютер дополнительное оборудование в виде жёстких дисков (или в виде дополнительного привода компакт-дисков). Однако имеющиеся свободные уже заняты. Что будете делать в такой ситуации? Вам на выручку придёт переходник SATA Molex («САТА Молекс»).

Что это такое?

По сути, переходник SATA Molex — это наипростейшее устройство, которое представляет собой два коннектора для подключения к разъёмам, соединённых между собой четырьмя отрезками кабеля. Ранее устройства с разъёмом Molex запитывались с помощью четырех следующих контактов: +5В; земля; земля; +12. Разъём питания САТА имеет пятнадцать контактов. Он разбит на пять групп и имеет последовательность +3,3В; земля; +5В; земля; +12В.

Также имеется и менее распространенный переходник SATA Molex («САТА Молекс») для подключения питания к приводу компакт-дисков от ноутбука. Данное устройство имеет более компактный разъём за счёт того, что у него всего шесть контактов +5В (вместо пятнадцати) и земля.

Распиновка

Давайте рассмотрим более подробно Molex SATA (переходник). Распиновка этого устройства, как и сам разъём, довольно проста.

Первая группа контактов в САТА-разъёме — это напряжение в +3,3 вольта. В переходнике эта группа не используется, так как разъём Molex совершенно не имеет такого напряжения.

Вторая группа контактов САТА — земля.

Третья группа контактов разъёма имеет напряжение в +5 вольт. Нужно отметить, что она совмещается с первым контактом.

Четвертая группа контактов разъёма — земля, она совмещена с третьим контактом Molex (молекс).

Пятая группа контактов разъёма САТА (+12 вольт) совмещается с четвёртым контактом разъёма Molex.


Переходник можно приобрести в любом компьютерном магазине или в отделе радиодеталей. Эти устройства имеют совершенно разную длину: от нескольких сантиметров до нескольких десятков сантиметров. Цена на самые распространенные переходники составляет примерно один доллар. Также в продаже имеются переходники не только один к одному. Бывают переходники с одного Molex-разъёма на несколько САТА-разъёмов. Это очень удобно в тех случаях, когда на вашем блоке питания уже все свободные разъёмы закончились, при этом в наличии и комплектации один Molex (молекс), но у вас есть необходимость включить несколько САТА-устройств. Тут вам поможет уже описанный в статье прибор.

Как подключить жесткий диск IDE

Как подключить жесткий диск IDE встречающийся всё реже и реже, да уходят данные девайсы из обращения вместе с нашей молодостью. Не ценит их и молодёжь, всем Sata подавай, ну да ладно прогресс есть прогресс, надо идти вперёд, но вопрос о подключении устройств с IDE (ATA) интерфейсом возникает время от времени, поэтому мы решили посвятить этому свою статью.

Примечание: Друзья, если на Вашей материнской плате нет разъёмов IDE для подключения устаревших жёстких дисков, то Вы всё равно сможете подключить такой диск к Вашему компьютеру или ноутбуку с помощью вот таких переходников:

  1. Универсальный переходник AgeStar
  2. Внешний бокс для подключения жёстких дисков IDE, SATA!
  3. 3-х портового SATA и IDE контроллера — VIA VT6421A SATA
  4. Внешний корпус HDD Thermaltake Muse 5G для жёсткого диска ноутбука

Как подключить жёсткий диск IDE

Нам на работу принесли компьютер с материнской платой Asus P5K SE с дисководом SATA, а жёсткий диск почему-то отдельно и слёзно попросили сделать его рабочим. Дисковый накопитель Maxtor-интерфейс подсоединения IDE (250 Гб, IDE) устанавливаем его в системный блок, правильно всё подключаем, но жёсткий диск IDE не определяется в BIOS. Может из-за неправильного положения перемычки? Или не был включен в BIOS-контроллер IDE, или… но обо всём по порядку.



Скажу вкратце: дисковые накопители интерфейса подсоединения IDE нужно сконфигурировать специальной перемычкой, контакты на которые насаживается перемычка находятся на торце накопителя, а инструкция по применению перемычек на верхней стороне корпуса винчестера.

Как правильно настраивать работу жёстких дисков с помощью перемычек, можете почитать у нас Перемычки на жёстком диске.
Согласно инструкции наш жёсткий диск настраивается как мастер при положении перемычки в крайне левом положении, ставим перемычку



И так вставляем на жёсткий диск в специальную корзину на нашем системном блоке и крепим его четырьмя винтами, винты для крепления жёстких дисков побольше чем винты для крепления CD/DVD приводов.

На нашей материнской плате присутствует один разъём IDE, к нему можно подключить два устройства, по правилам одно устройство на шлейфе настраивается как ведущее (Master), перемычка так же ставится как мастер, подключим его к разъёму на конце шлейфа, второе должно быть подчиненным (Slave), оно подключается к разъёму по середине шлейфа, но к нему мы ничего подсоединять не будем, жёсткий диск у нас один, а дисковод интерфейса Sata уже подсоединён.
Ещё одно правило не устанавливайте на один шлейф жесткий диск и CD/DVD привод.
Подключаем жесткий диск IDE к материнской плате с помощью 80-жильного шлейфа.
Кабель подсоединения винчестера IDE имеет один отсутствующий контакт,



на материнской плате для него имеется специальная прорезь и подсоединить неправильно практически невозможно,



если не применить грубую силу, подсоединили



Дальше подключаем питание к жёсткому диску  и включаем компьютер, заходим в BIOS

 Начальная вкладка BIOS-Main, четыре разъёма SATA на материнской плате, обозначены как четыре канала, к третьему разъёму подсоединён дисковод Optiarc DVD RW, наш жёсткий диск IDE мы будем искать в другой вкладке

Стрелками на клавиатуре передвигаемся вправо к пункту Advanced, далее вниз к параметру Onboard Devices Configuration, он отвечает за работу интегрированных в материнскую плату контроллеров и портов ввода/вывода, сейчас всё поймёте, жмём Enter

Здесь мы видим, что встроенный в нашу материнскую плату контроллер Marvell IDE controller, отвечающий за работу жёстких дисков выключен, ставим его в положение Enabled



  Marvell IDE controller в положении Enabled

Наши изменения вступят в силу после перезагрузки, перезагружаемся и опять заходим в BIOS, что бы увидеть наш жёсткий диск Maxtor, нам нужна вкладка Boot и ура наш винчестер нашёлся, живой и невредимый-IDE:Maxtor 4A250J0, вот мы и подключили жесткий диск IDE,  теперь мы можем выставить загрузку с дисковода, как это сделать читайте у нас BIOS: Загрузка с диска и загрузить операционную систему Как установить Windows XP

Статьи по теме:


Распайка разъема IDE HDD — Схемы компьютерного железа


(Со стороны кабеля)

N Название Описание
1 /RESET Reset
2 GND Ground
3 DD7 Data 7
4 DD8 Data 8
5 DD6 Data 6
6 DD9 Data 9
7 DD5 Data 5
8 DD10 Data 10
9 DD4 Data 4
10 DD11 Data 11
11 DD3 Data 3
12 DD12 Data 12
13 DD2 Data 2
14 DD13 Data 13
15 DD1 Data 1
16 DD14 Data 14
17 DD0 Data 0
18 DD15 Data 15
19 GND Ground
20 KEY Key
21 n/c Not connected
22 GND Ground
23 /IOW Write Strobe
24 GND Ground
25 /IOR Read Strobe
26 GND Ground
27 IO_CH_RDY
28 ALE Address Latch Enable
29 n/c Not connected
30 GND Ground
31 IRQR Interrupt Request
32 /IOCS16 IO ChipSelect 16
33 DA1 Address 1
34 n/c Not connected
35 DA0 Address 0
36 DA2 Address 2
37 /IDE_CS0 (1F0-1F7)
38 /IDE_CS1 (3F6-3F7)
39 /ACTIVE Led driver
40 GND Ground

Как подключить жесткий диск к компьютеру

Перед тем как перейти к более профессиональным инструментам диагностики жестких дисков, хочу рассказать о некоторых технических моментах, а именно о подключении жесткого диска к компьютеру или точнее — о вариантах подключения.

Есть такое понятие, как интерфейс подключения жесткого диска. Упрощенно можно сказать, что это способ соединения жесткого диска и материнской платы, хотя в более широком смысле это еще и способ взаимодействия жесткого диска с материнской платой, ведь понятие «интерфейс» изначально и подразумевает некоторый метод или способ взаимодействия кого-то (или чего-то) с чем-то.

Если углубиться чуть более детально, то стоит сказать, что при передаче данных в компьютерном мире используются протоколы, то есть некоторые правила передачи данных. Протоколы также являются неотъемлемой частью интерфейса.

Ну а нам, как простым пользователям, незачем знать все эти правила и тонкости передачи данных. Поэтому нас будет интересовать только физическая составляющая интерфейса — кабель подключения жесткого диска к компьютеру. Вы часто можете услышать вместо слова «кабель» другой термин, говорят — шлейф подключения жесткого диска к материнской плате.

Поскольку в настоящее время существует несколько интерфейсов, то и шлейфы несколько отличаются.

Давайте рассмотрим наиболее популярные в настоящее время интерфейсы.

И начну я с уже устаревшего интерфейса IDE. Я колебался с тем стоит ли о нем рассказывать или нет и решил что стоит, так как его все еще можно встретить в достаточно старых компьютерах.

Интерфейс IDE (Integrated Drive Electronics — «электроника, встроенная в привод») появился еще в 86-ом году прошлого века и в 90-ые был основным стандартом для подключения жестких дисков и приводов оптических дисков к компьютеру. В настоящее время новые жесткие диски им уже не оснащаются.

IDE-шлейф выглядит так:

Как видно из фото у него три разъема (хотя может быть и два) и он позволяет одновременно подключить до двух устройств к одному разъему на материнской плате.

Поскольку два однотипных устройства подключаются к компьютеру посредством одного кабеля, то должен быть механизм, позволяющий определить, какое из устройств будет обмениваться информацией с компьютером в тот или иной момент времени.

Появились понятия Master и Slave, что в данном случае можно перевести как «Ведущий» и «Ведомый». Разъемы на IDE-шлейфе обычно имеют разные цвета, поэтому понять что к чему подключать не сложно:

Если у вас в компьютере только один жесткий диск, а также устройство привода оптических дисков (CD, DVD), то их можно подключить так — жесткий диск как Master, и привод дисков, как Slave на тот же шлейф. Затем шлейф подключается к материнской плате к специальному разъему, коих обычно два:

На материнской плате разъемы обозначаются как IDE1 и IDE2. То есть к таким разъемам можно подключить четыре устройства — по два на каждый.

Для того, чтобы кабель всегда подключался правильно, в разъеме на материнской плате делается паз, а на разъеме шлейфа, соответственно, имеется отливка, которую называют кабельным ключом.

Именно поэтому перепутать что-то при подключении жесткого диска к компьютеру нельзя.

Интерфейс IDE еще называют ATA (Advanced Technology Attachment — усовершенствованная технология подключения) и данный интерфейс имел несколько вариаций, в том числе и конструктивных — шлейф был 40-ка и 80-ти жильным, а скорость передачи данных у разных стандартов варьировалась и у самых последних составляла 100-133 мегабайта в секунду, хотя это была максимальная скорость передачи данных, по факту она была значительно меньше. К тому же при подключении двух устройств к одному шлейфу скорость делится между устройствами.

Кроме достаточно низкой скорости передачи данных у интерфейса IDE есть еще один минус — громоздкие шлейфы, с которыми сложно манипулировать в небольшом корпусе. Также длина шлейфа ограничена 46 см, поэтому далеко не всегда удобно использовать один шлейф для подключения двух устройств, а использование второго шлейфа только усугубляет ситуацию с вентиляцией и без того нафаршированным проводами корпуса.

Подключение жесткого диска или привода оптических дисков с интерфейсом IDE производится следующим образом. Необходимо определиться с тем, ведущим (Master) или ведомым (Slave) будет устройство, подключаемое к компьютеру, затем выбрать соответствующий разъем на кабеле и подключить его к устройству. При этом необходимо следить за правильным совмещением ключа шлейфа с пазом в разъеме устройства, иначе можно повредить (погнуть) пины (контакты) на устройстве или материнской плате. После того, как разъем вставлен, следует с небольшим усилием «продавить» его по всей площади, чтобы убедиться, что разъем установлен ровно и до конца. Затем подключается кабель питания.

Управлять приоритетом устройств, подключенных к одному кабелю можно еще и с помощью самих устройств. Дело в том, что на всех устройствах, подключаемых через разъем IDE имеется еще один блок разъемов.

С помощью специальных джемперов (перемычек) можно сделать устройство либо мастером, либо слэйвом.

Схема подключения джемпера обычно присутствует на корпусе жесткого диска (на наклейке) и у разных моделей она может отличаться.

У последних моделей IDE-жестких дисков джемперов в комплекте не было и такой режим (без джемперов) назывался Cable Select, то есть приоритет определяется автоматически, в зависимости о того, к какому разъему на шлейфе подключено устройство. Но всегда можно воспользоваться джемпером, чтобы на самом устройстве задать приоритет.

На этом с интерфейсом IDE заканчиваю, а в следующем видео расскажу об интерфейсе SATA.

ПерсКом

Подробности
Родительская категория: ATA/IDE
Категория: ATA/IDE

Прототип накопителя ATA IDE, или 40-контактный разъем IDE, был разработан совместными усилиями компаний CDC, Western Digital и Compaq. Первым устройством ATA IDE стал жесткий диск формата 5,25 дюйма и емкостью 40 Мбайт, выпущенный CDC. В нем использовался встроенный контроллер компании Western Digital, а устанавливались эти диски в первых компьютерах Compaq 386 (1986 год). Помнится, когда этот диск был впервые представлен на ярмарке Comdex в 1986 году, меня больше всего поразили широкий 40-жильный шлейф и зеленый мерцающий индикатор (до этого все индикаторы активности устройств были красными).

Компания Compaq впервые представила в выпускаемых компьютерах специальный шинный адаптер, обеспечивший подключение 98-контактного краевого разъема шины АТ (также известной как ISA), расположенного на системной плате, к меньшему 40-контактному разъему, применяемому для соединения с накопителем. 40-контактного разъема оказалось вполнедостаточно, поскольку контроллеру жесткого диска хватало 40 линий шины ISA. В меньших по размеру 2,5-дюймовых накопителях АТА, применяемых в портативных компьютерах, используется расширенный 44-контактный разъем, содержащий дополнительные контакты питания. Стандартному контроллеру жесткого диска АТ требуются только сигнальные контакты оригинальной шины ISA, поддерживаемые шиной АТА. Например, поскольку первичный контроллер диска АТ задействует лишь линию запроса прерывания 14 (IRQ 14), основной разъем системной платы АТА предоставляет только эту линию запроса, не требуя использования других линий IRQ. Даже в том случае, если интерфейс АТА встроен в такой компонент набора микросхем системной логики, как южный мост или контроллер вводавывода (что типично для современных компьютеров), и работает на высоких тактовых частотах шины данных, схема расположения выводов и функциональное назначение контактов не отличаются от оригинальной конструкции шины ISA.

Примечание!
Многие пользователи полагают, что в компьютерах, в которых разъем IDE установлен на системной плате, контроллер жесткого диска расположен на ней же. На самом деле это не так: контроллер находится в самом жестком диске. Несмотря на то что интегрированные в материнскую плату порты ATA часто называют контроллерами, с технической точки зрения их правильнее было бы называть адаптерами контроллеров (хотя мне никогда не приходилось слышать такой термин), т.е. устройствами, подключающими контроллер к шине.

Через некоторое время 40-контактный разъем и метод построения дискового интерфейса были представлены на рассмотрение в Комитет по стандартам при ANSI. Совместными усилиями этого института и компанийизготовителей были устранены некоторые шероховатости, “подчищены хвосты”, и в марте 1989 года был опубликован стандарт на интерфейсы, известный как CAM ATA. Однако еще до появления этого стандарта многие компании, например Conner Peripherals, вслед за CDC внесли некоторые изменения в первоначальную конструкцию. В результате многие старые накопители ATA очень трудно объединять в двухдисковую конфигурацию, принятую в современных системах. К началу 1990-х годов большинство производителей жестких дисков привели выпускаемые устройства в соответствие официальному стандарту, что решило все проблемы совместимости.

Некоторые разделы стандарта ATA не конкретизированы, и изготовителям предоставлена определенная свобода творчества при введении собственных команд и функций. Кстати, именно поэтому низкоуровневое форматирование накопителей IDE превратилось в столь сложную проблему. Программа форматирования при перезаписи заголовков секторов и создании карты дефектов должна обладать возможностью использования набора команд, разработанного для конкретной модели жесткого диска. К сожалению, при таком подходе размывается само понятие “стандарт”. Большинство производителей жестких дисков публикуют программы низкоуровневого форматирования на своих сайтах поддержки.

Примечание!
Многие путают 16- и 32-разрядные подключения жестких дисков с 16- и 32-разрядными шинами. Подключение к шине PCI позволяет установить 32-разрядное (а в некоторых версиях и 64-разрядное) соединение между шиной и управляющим интерфейсом ATA, который обычно находится в южном мостe или контроллере ввода-вывода набора микросхем системной логики. В то же время параллельный интерфейс PATA между управляющим интерфейсом и самим устройством является 16-разрядным. Таким образом, одновременная передача данных между устройством и управляющим интерфейсом на материнской плате осуществляется всего по 16 каналам. Несмотря на это тактовая частота интерфейса ATA достаточно высока, чтобы обслужить один или два жестких диска при полной утилизации 16-разрядного канала. То же самое справедливо и для интерфейса SATA: несмотря на то что одновременно передается только один бит, этот интерфейс способен обеспечить экстремально высокие скорости передачи данных.

Стандартная шина PАТА представляет собой 16-разрядный параллельный интерфейс, т.е. по интерфейсному кабелю одновременно передается 16 бит данных (разрядов). Интерфейс SATA обеспечивает единовременную передачу по кабелю только одного бита данных, что позволяет уменьшить геометрические размеры используемого кабеля и обеспечить более высокую эффективность его работы, которая достигается за счет повышения циклической частоты передачи информации. На рисунке сравниваются размеры кабелей питания и данных шины SATA с геометрическими параметрами кабелей для параллельного интерфейса АТА (PATA).

Основным преимуществом накопителей АТА по сравнению со старыми интерфейсами, созданными на основе отдельных контроллеров, а также более современными хостинтерфейсами шины данных, к которым относятся SCSI и IEEE-1394 (iLink или FireWire), является их низкая стоимость. Отсутствие отдельных контроллеров или хостадаптеров позволяет упростить структуру кабельного соединения, благодаря чему стоимость накопителей АТА значительно ниже, чем стоимость комбинации стандартного контроллера и накопителя.

В контексте рабочих характеристик накопители АТА являются одними из наиболее эффективных устройств, несмотря на то что могут быть отнесены и к числу довольно низкопроизводительных. Противоречивость этих утверждений стала результатом широкого разнообразия накопителей данного типа. Каждый накопитель посвоему уникален, поэтому сделать какиелибо обобщения практически невозможно. Тем не менее модели высокого класса по своим рабочим характеристикам ничем не уступают накопителям других типов, представленным на рынке однопользовательских однозадачных операционных систем.

IDE и кабели для дисковода гибких дисков

Это устаревшая страница. Информация на этой странице устарела и не относится к большинству людей, создающих новый компьютер в наши дни. Почти никто больше не пользуется дисководами для гибких дисков или EIDE. Я оставляю это по историческим причинам, а также потому, что статистика сайта показывает, что некоторые люди все еще ищут эту информацию.

Ленточные кабели IDE

Кабели

IDE / EIDE используются для подключения жестких дисков PATA старого образца и других устройств PATA, таких как оптические приводы, ленточные накопители или приводы ZIP, к материнской плате компьютера.

Традиционно кабели IDE представляли собой плоские серые ленточные разъемы. У старых (ATA-33) кабелей IDE было 40 проводников и 40 контактов. Новые кабели ATA-133 EIDE имеют 80 проводников, но все еще имеют сорок контактов. Новые кабели должны использоваться с компонентами EIDE. В противном случае они будут работать на более низких скоростях прежних версий.

Цветная полоса вдоль одного края кабеля совпадает с контактом номер один на разъемах устройства и материнской платы. Также есть выступ на разъеме кабеля и выемка на диске или материнской плате, что затрудняет (хотя и не делает невозможным) подключение кабеля в обратном направлении.

Есть также круглые кабели IDE, которые не так сильно мешают воздушному потоку внутри компьютера и в большинстве случаев их легче прокладывать.

Цветовой код кабельного разъема EIDE

Большинство 80-жильных кабелей EIDE имеют разъемы с цветовой кодировкой:

  • Синий разъем подключается к материнской плате.
  • Черный разъем подключается к главному диску или устройству.
  • Серый разъем подключается к ведомому диску или устройству.

Положение привода на старых 40-проводных кабелях IDE можно определить по их относительному положению вдоль кабеля:

  • Смещенный средний соединитель подключается к ведомому устройству.
  • Разъем, ближайший к среднему, подключается к главному устройству.
  • К материнской плате подключается самый дальний от среднего разъема разъем.

Кабели для гибких дисков

Кабели дисковода гибких дисков очень похожи на кабели IDE, за исключением того, что они немного уже, имеют всего 34 проводника и имеют скрученный конец кабеля, который подключается к дисководам.У них может быть от двух до пяти разъемов: один для подключения к материнской плате и до четырех разъемов для накопителей, только два из которых могут использоваться одновременно.

Причина, по которой количество разъемов превышает количество поддерживаемых приводов, заключается в том, что до появления жестких дисков на большинстве ПК было два дисковода для гибких дисков (A: и B :), оба из которых были подключены к одному контроллеру одним и тем же кабелем. . Когда старые 5,25-дюймовые дисководы для гибких дисков были заменены 3,5-дюймовыми дисководами (у которых есть другие разъемы), производители кабелей начали включать оба типа разъемов в кабели дисководов для гибких дисков.Таким образом, один и тот же кабель может иметь один разъем для материнской платы, два разъема для 5,25-дюймовых дисков и два разъема для 3,5-дюймовых дисков. Но общее количество дисководов по-прежнему ограничено двумя. Неиспользуемые разъемы просто болтаются внутри корпуса.

Поскольку сегодня немногие компьютеры имеют два дисковода для гибких дисков (у большинства из них даже нет и один ), а большинство из нас не видели 5,25-дюймового дисковода в течение многих лет, большинство кабелей для гибких дисков, произведенных в этом столетии, имеют только два разъема.Конец с поворотом прикрепляется к 3,5-дюймовому дисководу для гибких дисков, а другой конец — к материнской плате или контроллеру дисковода.


Начало работы

P-ATA / IDE интерфейс и распиновка кабеля @ pinouts.ru

Advanced Technology Attachment (ATA) — это стандартный интерфейс для подключения запоминающих устройств, таких как жесткие диски и приводы CD-ROM, внутри персональных компьютеров. В настоящее время заменен SATA (см. Распиновку SATA).

Стандарты

ATA допускают длину кабеля в диапазоне от 450 до 900 мм, поэтому эта технология обычно выступает в качестве интерфейса внутренней памяти компьютера.Он предоставляет наиболее распространенный и наименее затратный интерфейс для этого приложения.

Кабель ATA / IDE

Для интерфейса IDE требуется только один кабель. Все контакты прямо с 1 на 1, 2 на 2 и так далее. Приводы можно подключать в любом порядке. Только помните, что один должен быть переставлен как Мастер, а другой как Раб. Если используется только один привод, установите его как одиночный (если такой режим существует, или как наиболее распространенный режим Master).

Контроллер Привод 1 или 2 Привод 1 или 2
+ - + + - + + - +
| :: | =================== | :: | ============ | :: | <-Штырь 1
| :: | =================== | :: | ============ | :: |
| :: | =================== | :: | ============ | :: |
| :: | =================== | :: | ============ | :: |
| :: | =================== | :: | ============ | :: |
| :: | =================== | :: | ============ | :: |
| :: | =================== | :: | ============ | :: |
+ - + + - + + - +
Контроллер проезд 1 проезд 2
Провод 1-40 1-40 1-40 1-40

Каждый кабель имеет два или три разъема, один из которых подключается к контроллеру, который взаимодействует с остальной частью компьютерной системы.Остальные один-два разъема подключаются к накопителям. Параллельные кабели ATA передают данные по 16 или 32 бита за раз. Иногда встречаются кабели, которые позволяют подключить три устройства ATA к одному каналу IDE, но в этом случае один диск остается доступным только для чтения (такого типа конфигурации практически не бывает).

На протяжении большей части истории ATA ленточные кабели имели 40 проводов, но версия с 80 проводами появилась с введением стандарта Ultra DMA / 66. 80-жильный кабель обеспечивает по одному заземляющему проводу к каждому сигнальному проводу.Это снижает влияние электромагнитной индукции между соседними проводами и обеспечивает скорость передачи данных UDMA4 66 мегабайт в секунду (МБ / с). Для более быстрых стандартов UDMA5 и UDMA6 требуются 80-жильные кабели. Это было сделано для уменьшения перекрестных помех. Хотя количество проводов увеличилось вдвое, количество выводов разъема осталось таким же, как у 40-жильных кабелей. Разъемы, используемые для 80-контактных высокоскоростных кабелей ATA, не совпадают с 40-контактными разъемами. Внешне они выглядят одинаково, но внутри они намного сложнее, с заземляющей шиной вдоль корпуса для заземления всех дополнительных экранирующих проводов в кабеле.

Конфигурация ведомого / ведущего PATA

Если два диска подключены к одному кабелю, конфигурация обычно рассматривает один как ведущий, а другой как ведомый. Главный диск обычно появляется перед подчиненным, когда операционная система компьютера перечисляет доступные диски. Главный диск управляет доступом к устройствам на канале. Из-за этого чувствительные к задержке устройства, такие как ранние приводы CD-RW, часто выигрывали от работы в качестве ведущего, и каждый канал должен иметь ведущее устройство для правильной работы.
В настройке привода, называемой кабелем, выберите приводы, которые автоматически конфигурируются как ведущие или ведомые. Это достигается перерезанием провода 28 (на 40-жильном кабеле или проводах 56 и 57 на 80-жильном кабеле) между двумя разъемами HDD / CDROM. В некоторых новых кабелях это сделано внутри разъемов. В этом случае два разъема разного цвета.

Кабель IDE

Кабель IDE

Устройство IDE (например, как жесткий диск, CD-ROM, Zip-привод и т. д.) подключен к материнская плата через кабель для передачи данных.

Терминология

Конец кабеля IDE называется IDE0 или Primary, а средний разъем называется либо IDE1, либо Secondary.

Главный привод будет подключен на конце кабеля.Он указан как IDE0 или как Владелец. Диск в середине ленточного кабеля обозначен как вторичный, подчиненный или ID1. Другими словами, ваш диск C будет на первичном разъеме на кабеле IDE и будет подключен к IDE0 на материнской плате.

Вы обычно подключаете ленту приводы и CD-ROM к IDE1 на материнской плате. При подключении кабели они будут подключаться к материнской плате только в одном направлении. Eсть выемка на шлейфе IDE и прорезь на материнской плате разъем.Просто совместите два разъема. (В красная линия на ленточном кабеле указывает на контакт 1 на кабеле) Контакт 1 будет обращен к разъему питания на устройстве IDE.

Разъем на IDE устройство настраивается точно так же, как и разъем на системная плата.Он будет подключаться в одну сторону (если только вы заставляете его, и тогда он не будет работать)

Материнская плата будет иметь два порта IDE и один порт для гибких дисков. Два порта IDE будут того же размера, и дискета будет меньше двух других.

*** ПРИМЕЧАНИЕ: В некоторых системах разъем панели управления может быть ошибочно принятым за один из портов IDE или гибких дисков. Два порта IDE будут рядом друг с другом. Кабели IDE и гибкого диска не подключаются в панель управления.

*** ПРИМЕЧАНИЕ: Два порта IDE взаимозаменяемы. если ты у вас возникла проблема, вы можете поменять кабели, чтобы увидеть, есть ли проблема следует за кабелем или остается с портом.

*** ПРИМЕЧАНИЕ: Конец кабеля данных, который подключается к материнская плата обычно синего цвета, а конец, который подключается к диску, обычно черный или коричневый (не всегда)

Для устранения неполадок вы можно подключить кабель IDE0 к разъему материнской платы IDE1 и Кабель IDE1 на разъеме материнской платы IDE0.

Вы также можете попробовать диск на IDE1 / slave по IDE кабелю.

Появился новый тип диски назывались ATA Serial. Они используются для жестких дисков и CD-ROM. диски. Они не используют кабель IDE, указанный выше. Оно использует другой кабель, который изображен ниже.

SATA кабели подключайте к материнской плате только один диск.Не использует Мастер и раб. На дисках SATA перемычки не используются. Большинство материнских плат с SATA имеют два пронумерованных слота SATA. Первый будет Мастер, а другой разъем будет подчиненным. Они обычно пронумерованные 0 и 1 или 1 и 2.

ПРИМЕЧАНИЕ: Легко ошибиться в дисководе гибких дисков. кабель для кабеля IDE. Однако легко определить, является ли это гибкий кабель или кабель IDE. Кабель IDE намного шире, чем дисковод.кабель IDE не подходит к разъему для гибких дисков и кабели гибких дисков не подходят к кабелям IDE.

Использование кабеля IDE Выберите

В недавнем проекте для клиента мы столкнулись с необходимостью поменять местами Устройства IDE используются довольно регулярно. Это постоянное перемещение кабели питания и данных, а также перемещение перемычки ведущего / ведомого привода. очень быстро стареют, но мы нашли отличное решение.

Все диски IDE имеют перемычки, которые выбирают роль «ведущего» или «ведомого». контроллер, но современные накопители также имеют "CS" или "Выбор кабеля" штырь. Это позволяет самому кабелю IDE выбирать роль привода: все на приводах установлена ​​перемычка CS, а кабель выбирает мастер и раб.

Контакт 28 на ленточном кабеле IDE используется для выбора кабеля. Если привод видит этот сигнал как заземленный, это главный, но если он плавает (не подключен), это раб.Поскольку современные контроллеры IDE просто заземляются контакт 28 на интерфейсе, что делает один из этих кабелей не требует внешнего сигнальные провода или касание материнской платы каким-либо образом.

Оказывается, кабели CS можно использовать для всех целей IDE, потому что диски, подключенные перемычкой к ведущему или ведомому, в любом случае просто игнорируют линию CS. В единственная причина, по которой все кабели IDE не являются кабелями CS, заключается в том, что это, вероятно, стоит немного больше для производства, и это мало кого волнует. Очень плохо.

Кабель CS можно легко сделать, доработав «обычный».Макет кабель IDE на рабочей поверхности, и рассмотрите область ленты между двумя разъемы дисковода (самые дальние от разъема материнской платы). Запуск с первым контактом - край с красной полосой - сосчитайте до 28-го провода и отметьте это ручкой. В целях безопасности также начинаем с дальней стороны и считаем назад к контакту 40, чтобы убедиться, что мы не пропустили ни одного.

Небольшим острым ножом (например, лезвием X-Acto) вырежьте небольшой отрезок 28-го провода, оставив в кабеле «дырку».Будьте осторожны, чтобы не перерезать остальные провода! С помощью маркера отметьте букву "M" (мастер) рядом с серединой. разъем привода и "S" (ведомый) рядом с разъемом дальнего привода, чтобы удерживать их прямой. В результате кабель должен выглядеть примерно так:

Этот кабель будет нормально работать в конфигурациях с двумя приводами, но есть недостаток: неоптимально для одноприводных инсталляций. Эти скоростные дисковые кабели действительно должны всегда иметь диск на физическом удалении конец кабеля, чтобы уменьшить шум на шине, но этот кабель ставит одиночный привод посередине.На практике это, вероятно, будет работать больше всего времени, но это не лучший способ запустить компьютерную систему.

Модификация кабеля IDE для правильного размещения мастера на дальнем конце означает что контакт 28 дальнего конца заземлен, а контакт 28 разъема среднего конца должен плавать. Это немного больше работы и требует навыков пайки. Но мы постараемся это описать.

Аналогично предыдущему кабелю, нам нужно перерезать 28-й провод на ленточный кабель, но на этот раз он находится с другой стороны среднего разъема.Это эффективно отсекает контакт 28 от обоих разъемов . Нам надо как-то заземлить эту линию, и, к счастью, кабель IDE имеет несколько эти. Возьмем заземление с пина 40.

Между двумя разъемами привода разрезать штифт 28 около середины. разъем и отпустите примерно два дюйма этого провода в сторону дальнего разъем. Снимите с этого провода примерно один сантиметр изоляции, обнажая проводника. Скрутите оголенный провод, чтобы пряди оставались вместе.

Затем отсоедините 40-й провод (противоположный от красной полосы конец) от 39-й провод, аккуратно разрезав пластик между двумя.Но сам провод не обрезать . Очень аккуратно снимите примерно 2 см. изоляции от 40 провода, обнажая металлическую жилу. Снова, не обрезайте сам проводник. Припаиваем провод pin-28 к оголенному провод pin-40, заземляющий линию CS на главный разъем на конце.

Закройте открытое паяное соединение изолентой или горячим клеем, затем пометьте оба разъема индикаторами Master и Slave. Результирующий кабель должен выглядеть примерно так:

У нас было предложение использовать "Жидкую электрическую ленту" Star Brite, и выглядит идеально для этого приложения.Это доступно самое большее домашние центры и, конечно же, через Google.

В этом разделе предполагается, что те, кто создает собственные кабели IDE, уже иметь инструменты, разъемы и кабели: те, у кого нет этих предметов, будут вероятно, будет проще просто изменить существующий кабель.

Перед тем, как обжать ведомый разъем (средний), просто используйте плоскогубцы с острым носом для физического извлечения контакта 28 из разъема. В по нашему опыту это делается очень легко, и это мешает основанию на этом проводе от самого привода, оставляя его плавать как раб.Земля ДЕЙСТВИТЕЛЬНО достигает дальнего соединения, что делает его главным. Нет контакты следует вытащить из главного разъема.

Пометьте дальний разъем как M (главный), а средний разъем S (подчиненный).

Стандартные кабели IDE / ATA сделаны из тех же 40-контактных ленточных кабелей. которые использовались в ПК в течение многих лет, но высокоскоростные диски Ultra требуется кабель более высокого качества. Это 80-символьные кабели, которые видимо есть какое-то дополнительное заземление.

Но мы понимаем, что эти кабели - это намного больше. дороже «обычного» вида - уже совместимы с CS.Они обычно помечаются концами "Master" и "Slave" (в оптимальном позиции), и мы полагаем, что они сделали это, вытащив штифт 28 из средний разъем. Эти кабели можно использовать в средах CS или в «обычные» среды. К счастью, никакой резки или пайки не требуется.

Не требуется - просто работает. Пока разъем IDE на контакт 28 заземления материнской платы, настройка программного обеспечения не требуется для включения механизма выбора кабеля. Контроллер IDE по-прежнему запрашивает "ведущие" или "ведомые" транзакции, и диски просто знают, какую роль они играют.Это просто восхитительно.

Все это приключение с выбором кабеля было вызвано нашей потребностью переместить диски. вокруг много, и первое, что мы нашли, были эти замечательные съемные отсеки для дисков от InClose. Их "PMD-96i Kit" продается по цене около 25 долларов. помещается в отсек для дисководов 5,25 дюйма и имеет держатель 3,5 дюйма. В него встроен небольшой вентилятор. для охлаждения, а держатель выдвигается и выдвигается при повороте ключа.

В носители можно взять обычные 3,5-дюймовые диски, ZIP-диски, а также установить отверстия для еще меньшего 2.5-дюймовые диски (хотя мы еще не пробовали последний). Только запасные шасси "П-96и-Т" без отсека для дисков около 15 долларов. Все эти устройства совместимы с Ultra 100 IDE, и мы предполагаем, что у них есть более дешевые устройства, поддерживающие и низкоскоростные агрегаты. Продавца можно найти на сайте www.inclose.com. [сайт больше не действителен]

Это НЕ отсеки с горячей заменой - они очень ясны по этому поводу - но пытаются для использования их на нескольких машинах действительно требуется, чтобы вы использовали CS механизм, чтобы вам не пришлось снимать диски с держателя, чтобы изменить джемпер каждый раз, когда они двигаются.В конфигурации нашего тестового стенда мы обычно склеивают пару этих несущих вместе горячим способом, строят кабель CS, и пометьте переднюю часть переноски обозначениями "M" и "S", чтобы мы знать, какая позиция является ведущей, а какая ведомой.

Пока что вся эта схема работала исключительно хорошо, и мы рады рекомендовать это всем.

Обновление - 2002/09/10 - Было предложено, чтобы при использовании съемные отсеки для дисков, можно просто физически вытащить контакт 28 от внешнего разъема на внешней стороне "среднего" отсека для дисковода, что исключает засорение кабелем.Конечно, такой подход мешает отсек для дисковода не работает как конечный отсек, но для некоторых приложений пара минут с помощью плоскогубцев с острым носом может быть предпочтительнее к более трудоемким решениям. Спасибо Оле Кнудсену за этот совет.

Мы узнали большую часть того, что мы знаем о CS, из спецификации ATA, а также Веб-сайт PC Guide по адресу http://www.pcguide.com/ref/hdd/if/ide/confCS-c.html. Мы благодарны за их обзор CS, который позволил нам подготовить информацию здесь.

40-контактный кабель IDE с 2 разъемами для жесткого диска UDMA / 33

40-контактный, Кабель IDE с 2 разъемами для жесткого диска UDMA / 33

40-контактный кабель IDE с 2 разъемами для жесткого диска UDMA / 33
Товар Число Доставка Вес 0.25 фунтов
Гарантия Период 1 Год Производитель
Состояние Новый Производитель Деталь No.
Упаковка навалом Поддержка Контакты Дилер
дюйм На складе и готов к отправке!
40 x 2, ATA-33, 12-дюймовый двойной разъем.Кабели IDE предназначены для подключите внутренние устройства IDE на вашем компьютере к системная плата. Устройства будут включать; CD-ROM, Zip Диски, жесткие диски, DVD-диски, устройства записи компакт-дисков и т. Д. IDE слоты на материнской плате могут поддерживать до 2 устройств. Этот кабель поддерживает только 1 устройство. Некоторая IDE кабели имеют 3 разъема. Эти кабели предназначены для корпусов или ситуации, когда вам нужно (или может потребоваться) подключиться к 2 устройствам, используйте более длинный кабель или разнообразие и варианты размещения устройств там, где вы выберите!!
Характеристики / характеристики
  • 40-контактный кабель IDE с 2 разъемами для жесткого диска UDMA / 33
  • Ultra ATA 33 или стандартный ATA (либо IDE или EIDE) Ленточный кабель
  • Длина: 12 дюймов
  • 40-жильный ленточный кабель
  • 2 x 40-контактных разъема (подключите 1 к материнской плате и 1 к Внутреннее устройство Ultra ATA 33 IDE.
  • Будет поддерживать только 1 устройство IDE
  • Работает со всеми устройствами IDE и EIDE. такие как жесткие диски (HDD), CD-ROM, DVD-ROM, CD-R, и приводы CD-RW.
  • Отдельные кабельные соединения IDE для жестких приводы и компакт-диски рекомендуются.Совместное использование кабеля IDE между жестким диском и CD-ROM может замедлить доступ к вашему жесткий диск.
  • Все новые материнские платы уже должны прийти с одним кабелем IDE. Однако второй кабель IDE не подходит. рекомендуется, если у вас более одного устройства IDE.
  • Совместимо:
  • Этот кабель будет работа со старым жестким диском ATA33 / материнской платой / CD ПЗУ.
  • Ultra ATA / 66/100/133 на 100 процентов наоборот совместим как с кабелями Ultra ATA / 33, так и с кабелями DMA, а также с существующие жесткие диски EIDE / IDE, приводы CD-ROM и хост системы.
Изделие Требования
  • Два разъема для одного устройств
  • Этот кабель будет работа со старым жестким диском ATA33 / материнской платой / CD ПЗУ.
  • Ultra ATA / 66/100/133 на 100 процентов наоборот совместим как с кабелями Ultra ATA / 33, так и с кабелями DMA, а также с существующие жесткие диски EIDE / IDE, приводы CD-ROM и хост системы.
Информационная Ссылки
Назад наверх Назад к Описаниям

5 функций кабеля IDE на компьютере

Автор: Тенгку Мочамад Ризки


Кабель IDE - это аббревиатура, означающая «Интегрированная электроника привода».IDE также часто называют ATA и Parallel ATA, которые также могут сокращаться как PATA. Буквально IDE - это кабель внутри процессора, имеющий плоскую форму и довольно широкий разъем.

Обычно мы можем найти этот кабель внутри процессора, и его длина не очень велика. Для людей, которые не очень знакомы с миром компьютеров, мы, конечно, зададимся вопросом, какие функции кабеля IDE, чем мы предполагаем, в следующем обзоре.

1. Нормальный кабель для материнской платы с дисководом

IDE - это в основном кабель, который используется в качестве регулятора на материнской плате, чтобы его можно было подключить к дисководу.По этой причине наличие этого кабеля в процессоре очень важно. К сожалению, этот кабель IDE поддерживает только устройства старого типа или устройства, похожие на ПК Pentium II и Pentium III. Между тем, для подключения дисковода устройства к материнской плате ПК сегодня был заменен на SATA.

Этот кабель IDE поддерживает скорость передачи данных до 100 Мбит / с. Однако скорость передачи данных поддерживается только на типах IDE 100. Если вы хотите использовать еще более высокие скорости передачи, пользователи могут использовать кабели типа IDE 133.При использовании типов IDE 133 скорость передачи данных может достигать 133 Мбит / с.

2. Кабель IDE может быть подключен к двум устройствам одновременно

Одна из функций этого кабеля IDE заключается в том, что его можно использовать одновременно для двух компонентов компьютера. Первый кабель подключается к материнской плате, а второй - к используемому дисководу.

Однако, поскольку использование кабелей разделено на две части, разделение используемых данных разделено. Что ж, здесь использование кабелей IDE уступает место следующему кабелю, а именно SATA.Кроме того, не следует менять кабели между дисководом и материнской платой. Если неправильно подключить тип кабеля, то процесс получения данных будет затруднен. Обычно на конце кабеля всегда используют другой цвет. Примеры, такие как порты для дисководов, синие, а порты для материнских плат - черные.

3. Более сложные кабели

Поскольку он используется для компьютеров старого типа, использовать кабели IDE не так просто, как настроить компьютерный адаптер.Когда кабель IDE подключен к дисководу или через материнскую плату, он должен пройти надлежащую процедуру. Рассматриваемая процедура заключается в использовании правильного ведущего и ведомого. Используя эту процедуру, соединение между двумя устройствами будет установлено правильно. Кроме того, при установке кабеля IDE также необходимо создать систему установки перемычек, чтобы она не мешала другим устройствам.

Это связано с тем, что размер кабеля IDE довольно большой и широкий, поэтому он может мешать другим кабелям в устройстве ЦП.Обычно расположение других проводов необходимо согласовывать с проводкой IDE, чтобы не вызвать короткое замыкание.

4. Имеет достаточно долгое сопротивление

Помимо сложности и сложности установки кабелей IDE, у этого кабеля есть преимущества, которых достаточно, чтобы люди по-прежнему часто его использовали. Преимущество этого кабеля в долговечности процессора. Несмотря на то, что мы используем компьютеры весь день или используем высокую производительность, эти кабели могут прослужить довольно долго.Это то, что заставляет большинство пользователей по-прежнему использовать кабели IDE, а не кабели SATA. Благодаря своей прочности, дисководы и материнские платы также долговечны в использовании. Благодаря этому процессор работает максимально долго.

5. Цена вполне доступная

Еще одна функция кабеля IDE - это доступная цена по сравнению с кабелями SATA. Однако в этом разделе очень многое определяется потребностями. Потому что в некоторых случаях использование кабелей IDE обходится довольно дорого. Это также усугубляется нехваткой частей кабеля IDE, что еще больше затрудняет их получение.Поэтому многие производители переходят к созданию процессоров с использованием кабелей SATA, а не IDE. Более того, если вы посмотрите на разницу между кабелями SATA и кабелями IDE, то увидите, какие кабели более выгодны как для производителей, так и для пользователей.

Это 5 функций кабеля IDE на процессоре компьютера. Действительно, в настоящее время становится трудно найти использование кабелей IDE на ЦП, и их все больше заменяют кабели SATA. Кроме того, из-за функции кабеля SATA, который считается преемником кабеля IDE, кабель IDE становится все более гибким.Однако нельзя просто забыть про этот кабель IDE. однако без кабеля IDE у нас возникнут трудности с использованием процессора в том виде, в каком он есть сейчас. Надеюсь, эта статья принесет пользу всем читателям.

Какова функция разъема IDE? - MVOrganizing

Каковы функции разъема IDE?

Integrated Drive Electronics (IDE) - это стандартный интерфейс для подключения материнской платы к устройствам хранения, таким как жесткие диски и приводы CD-ROM / DVD. Исходная среда IDE имела 16-битный интерфейс, который соединял два устройства с помощью одноленточного кабеля.

Сколько контактов у кабеля IDE?

Параллельный ATA

История производства
Внешний
Кабель 40- или 80-жильный ленточный кабель
Штыри 40
Данные

Почему на некоторых материнских платах есть 2 разъема IDE?

Они являются причиной того, что новые материнские платы имеют только один 40-контактный разъем IDE.Интерфейс SATA заменил интерфейс IDE в качестве предпочтительного интерфейса жесткого диска. Два длинных синих разъема - это слоты памяти.

Сколько контактов у диска PATA?

40-контактный

Пата все еще используется?

Несмотря на то, что сегодня SATA является общепринятым стандартом интерфейса хранилища, вы все еще можете найти несколько дисков PATA, которые все еще используются в устаревших системах.

В чем разница между IDE и SATA?

IDE - это стандарт интерфейса для подключения к компьютеру таких устройств хранения, как жесткие диски (HDD), твердотельные накопители (SSD) и приводы CD / DVD.SATA - это интерфейс компьютерной шины или стандартный аппаратный интерфейс, который соединяет жесткие диски, твердотельные накопители (SSD) и приводы CD / DVD с компьютером.

Какие бывают типы IDE?

Различные типы IDE

  • Eclipse: поддерживает C, C ++, Python, Perl, PHP, Java, Ruby и другие.
  • NetBeans: поддерживает Java, JavaScript, PHP, Python, Ruby, C, C ++ и другие.
  • Komodo IDE: поддерживает Perl, Python, Tcl, PHP, Ruby, Javascript и другие.
  • Aptana: поддерживает HTML, CSS, JavaScript, AJAX и другие через плагины.

Что лучше AHCI или IDE?

На рынке нет конкуренции между AHCI и IDE. У них схожие цели, так как они оба позволяют носителю данных обмениваться данными с компьютерной системой через контроллер хранилища SATA. Но AHCI значительно быстрее, чем IDE, которая представляет собой более старую нишевую технологию для устаревших компьютерных систем.

Что такое IDE и SATA?

IDE и SATA - это разные типы интерфейсов для подключения запоминающих устройств (например, жестких дисков) к системной шине компьютера.SATA расшифровывается как Serial Advanced Technology Attachment (или Serial ATA), а IDE также называется Parallel ATA или PATA. SATA - это новый стандарт, а диски SATA быстрее дисков PATA (IDE).

Пата - это то же самое, что и IDE?

Хотя IDE и ATA очень тесно связаны, это не одно и то же. IDE была сокращена как PATA, поскольку интерфейс был параллельным соединением с использованием стандарта ATA.

В чем разница между IDE и SCSI?

В то время как жесткие диски и приводы CD-ROM обычно используют IDE, различные устройства, такие как принтеры и сканеры, используют стандарт SCSI.Устройства SCSI могут обходить ЦП и отправлять данные непосредственно в ОЗУ системы, используя прямой доступ к памяти.

Что такое IDE?

Интегрированная среда разработки (IDE) - это программное обеспечение для создания приложений, которое объединяет общие инструменты разработчика в единый графический интерфейс пользователя (GUI).

Python - это IDE?

Wing, разработанный Wingware, представляет собой специальную интегрированную среду разработки (IDE) для Python. Это легкая среда разработки Python с мощным отладчиком и интеллектуальным редактором, которая поддерживает разработку на основе нескольких тестов.Кроме того, он очень настраиваемый и поддерживает удаленную разработку.

Как выглядит кабель IDE?

Кабель IDE имеет красную полосу вдоль одного края, как вы видите ниже. Это та сторона кабеля, которая обычно относится к первому контакту. Если у вас возникли проблемы со сравнением кабеля IDE с кабелем SATA, посмотрите на изображение ниже, чтобы узнать, насколько велики кабели IDE.

Что такое IDE с примером?

Итак, IDE или интегрированная среда разработки - это программное приложение, которое сочетает в себе все функции и инструменты, необходимые разработчику программного обеспечения.Примеры IDE включают NetBeans, Eclipse, IntelliJ и Visual Studio.

Что такое IDE и ее особенности?

IDE обычно содержит редактор кода, компилятор или интерпретатор и отладчик, доступ к которым осуществляется через единый графический интерфейс пользователя (GUI). IDE также может содержать такие функции, как программируемые редакторы, моделирование объектов и данных, модульное тестирование, библиотеку исходного кода и инструменты автоматизации сборки.

Почему мы используем IDE?

IDE, или интегрированная среда разработки, позволяет программистам объединять различные аспекты написания компьютерной программы.IDE повышают продуктивность программиста за счет объединения общих действий по написанию программного обеспечения в одном приложении: редактирование исходного кода, создание исполняемых файлов и отладка.

В чем разница между IDE и компилятором?

Основное различие между IDE и компилятором заключается в том, что IDE - это программный пакет, который состоит из инструментов, необходимых для разработки и тестирования программных приложений, в то время как компилятор - это программа, которая переводит исходный код, написанный на языке программирования высокого уровня, в машину низкого уровня. код.

Какой компилятор используется для Python?

Поскольку разработка на Python может происходить в различных интегрированных средах разработки, существуют также варианты выбора компиляторов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
