Куда подключается жесткий диск к материнке. Способы подключения второго жесткого диска к компьютеру.

Здравствуйте уважаемые читатели. Сегодня затрону ошибку, при которой в начале загрузки windows появляется надпись

Данная ошибка связана с неправильным подключением жёсткого диска. Поэтому исходя из этого расскажу вам как правильно подключать жесткий диск SATA/IDE .

Правильное подключение жёсткого диска.

Самыми распространёнными интерфейсами современных жёстких дисков являются SATA , а для чуть устаревших интерфейс IDE . SATA производительней чем IDE.

Вот так выглядят IDE разъёмы…

На каждый IDE контроллер можно подключить два устройства. Это может быть HDD и CD/DVD привод, либо два HDD, либо два CD/DVD привода. Как правило контроллеры обозначаются как IDE0 и IDE1.
При подключении двух дисков необходимо назначить им приоритеты. Другими словами необходимо указать системе главный диск — master и ведомый диск — slave. (иногда они обозначаются как device 0 — главный и device 1 — ведомый ). Как назначаются эти самые приоритеты? При помощи перемычки, джампера (на англ. jumper ).

На наклейке HDD диска как правило производители указывают как нужно поставить перемычку, чтобы диск стал главным либо ведомым.
Устройства, к этим разъёмам подключаются через IDE шлейф. Шлейфы бывают 40 контактные и 80 контактные. По режиму подключения шлейфы бывают ещё Y-образные. Они работают в режиме cable select. На таких шлейфах имеется три разъёма — два на конце шлейфа (первый master, второй slave ) и один по середине. Центральный разъём подключается к системной плате, а крайние разъёмы к устройствам.

При том крайние разъёмы автоматически одному устройству присваивает приоритет master, а другому slave.
Операционная система устанавливается на главный диск. Если диск, на который установлена ОС подключён к slave разъёму, то ОС грузится не будет.

SATA интерфейс

SATA разъёмы на материнской плате выглядят следующим образом.

Устройства к SATA разъёму подключаются при помощи шнура со штекерами. На штекерах имеются специальные «ключи», направляющие, в виде буквы «Г» которые не позволяют неправильно их подключить. К одному разъёму SATA, в отличие от IDE можно подключить только одно устройство. Разъёмы обозначаются как SATA0 — первый, SATA1 — второй, SATA2 — третий и т.д. Таким образом в SATA распределяются приоритеты между жесткими дисками. В BIOS’е каждому разъёму можно вручную задать приоритет. Для этого надо зайти в раздел Boot Sequence или Boot Device Priority. Это может понадобится в случаях когда автоматически приоритет задается не правильно.
Теперь давайте перейдём к решению проблемы с ошибкой no ide master h.d.d. detected press f1 to resume .

Ошибка: no ide master h.d.d detected: press f1 to resume

Данная ошибка появляется при неправильном подключении

HDD . Эта ошибка указывает на то, что в системе отсутствует HDD подключённый к разъёму master. Значит HDD работает в режиме SLAVE, т. е. подключён к разъёму SLAVE. Нужно, чтобы, хотя бы один HDD работал в режиме master — главный. Проблема эта решается простым переключением HDD в соседний разъём SATA, или если у вас ATA кабель простым переставлением перемычки на master. Вот и всё пожалуй.

В корпусе системного блока имеются отсеки для устройств (обычно они находятся в передней части корпуса). Верхние отсеки корпуса предназначены, как правило для установки оптических приводов CD/DVD, Blu-Ray. А нижние отсеки, показанные на фото, предназначены для установки жёстких дисков .

Из имеющихся отсеков мы выбираем любой и помещаем туда жёсткий диск. Необходимо его расположить так, чтобы разъёмы (смотрите изображение) диска смотрели внутрь корпуса.

Затем, берем винчестер и вставляем его по направляющим, которые не дают упасть ему вниз.

Всё. Диск вставлен, теперь его нужно закрепить винтами. Как вы видите, на корпусе имеются соответствующие отверстия для крепления.

Необходимо сделать так, чтобы резьбовые отверстия на диске совпали с отверстиями на корпусе. Теперь в них мы будем закручивать винты.

Желательно чтобы винтов было четыре, два с одной стороны и два с другой. Прикрутив винчестер с одной стороны, разворачиваем корпус и прикручиваем другую сторону.

Жёсткий диск мы зафиксировали. Проверьте чтобы он не шатался, если диск двигается, то подтяните винты посильнее.

Установка жесткого диска завершена, теперь его можно подключать к материнской плате. Прежде всего следует учесть что, жёсткие диски разных поколений имеют разные разъемы, разные кабели («шлейфы») для подключения.

Мы рассмотрим подключение жесткого диска с наиболее распространёнными интерфейсами IDE (устаревший, но все еще применяющийся) и SATA.

Подключение жёсткого диска с интерфейсом SATA

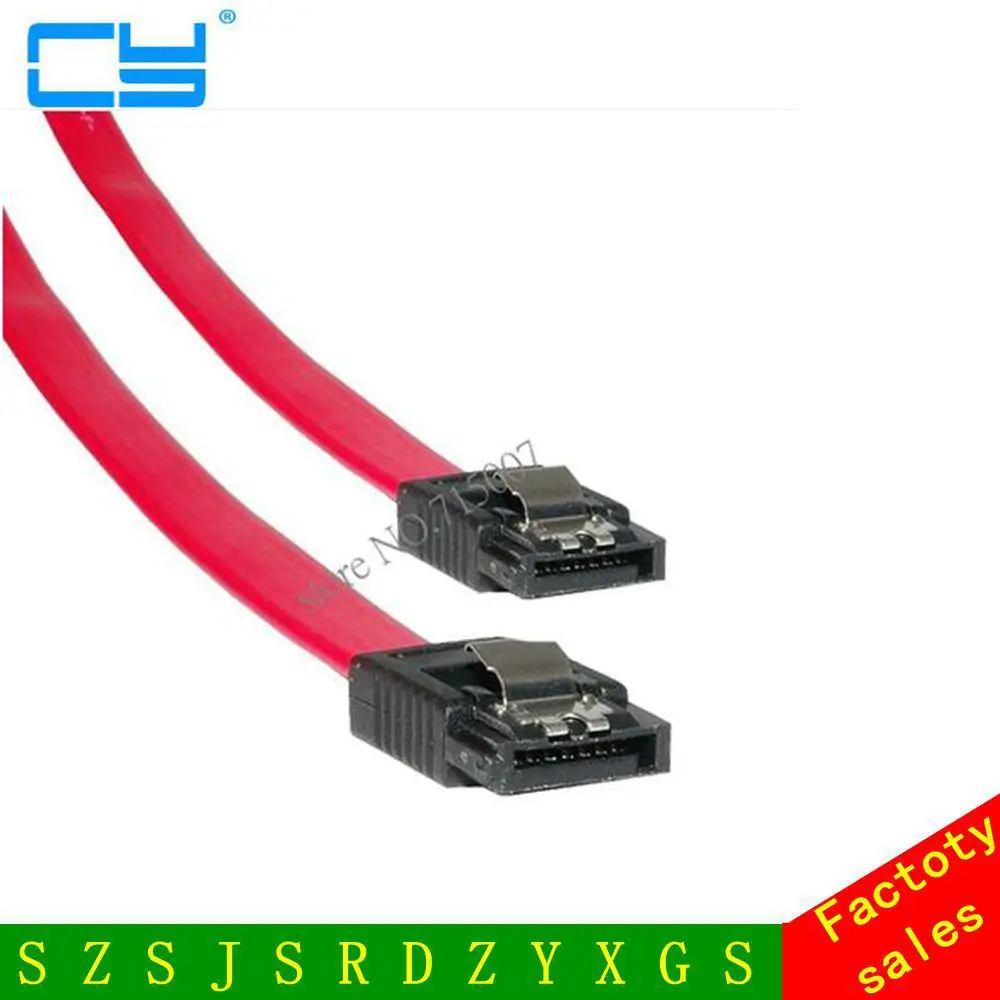

Жесткий диск SATA подключается с помощью узкого информационного кабеля изображённого на рисунке.

Присоединяем один конец этого кабеля к разъёму на диске, а другой к материнской плате.

После подключения информационного кабеля, подключаем кабель питания (от блока питания) к соответствующему разъёму SATA-диска

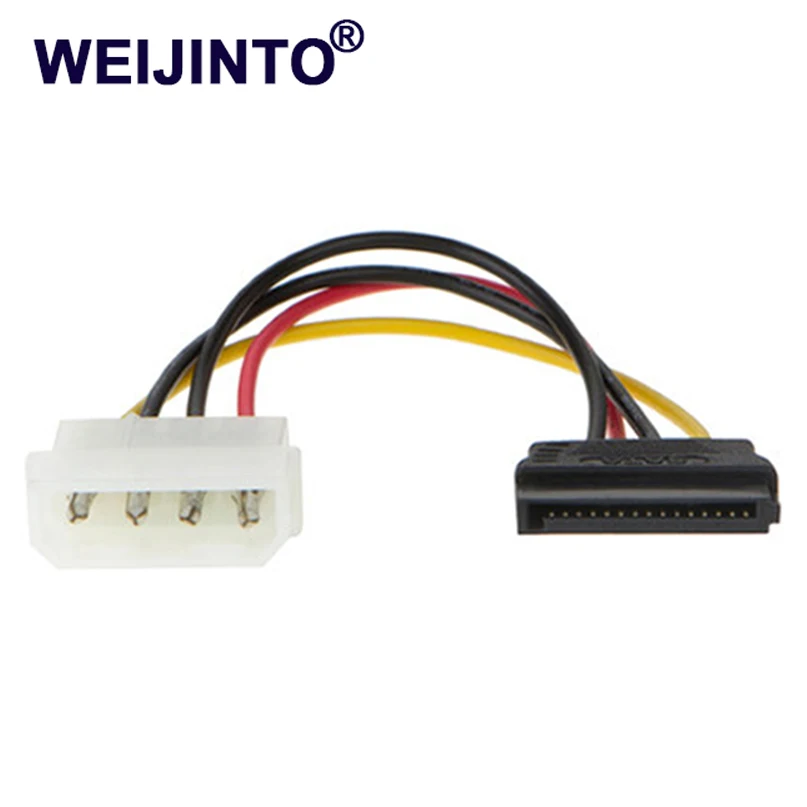

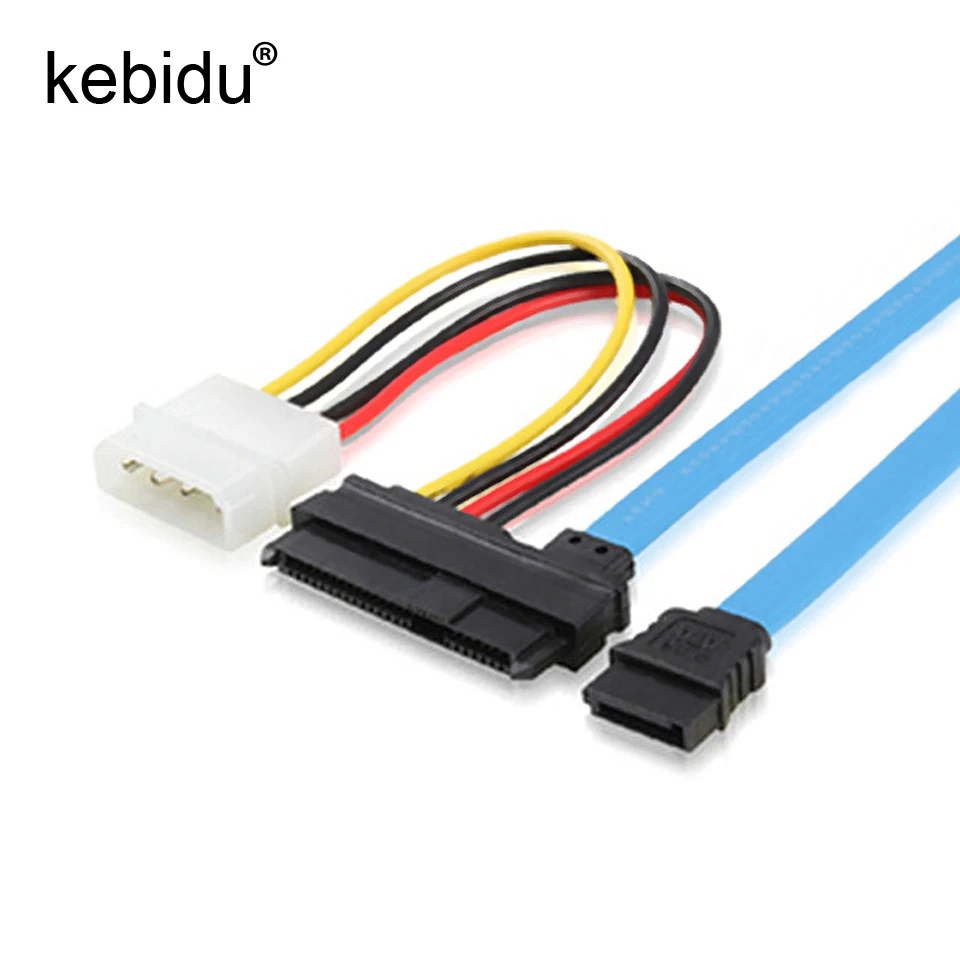

Если у вашего блока питания нет разъёмов для SATA-устройств, воспользуйтесь переходником питания IDE/SATA. Если на жестком диске присутствуют разъемы питания двух типов SATA и MOLEX, достаточно подключение, одного из них.

Всё. Винчестер с интерфейсом SATA у нас подключен.

Как подключить жесткий диск через SATA видео:

Подключение жёсткого диска с интерфейсом IDE

При подключении IDE-диска прежде всего надо установить режим его работы: MASTER (главный) или SLAVE (подчинённый). Так как мы устанавливаем один винчестер, то необходимо установить режим MASTER. Режим определяется положением перемычки (джампера) на задней части диска.

Сверху винчестера на рисунке показано на какую позицию установить перемычку, чтобы он работал как MASTER.

Вот так выглядят IDE-разъёмы на материнской плате для подключения IDE-дисков и других IDE-устройств.

Подключаются устройства при помощи IDE-шлейфа (кабеля).

Берём окончание более длинного отрезка шлейфа и подключаем к разъёму на материнской плате. Так как у нас один винчестер, то шлейф следует подключать к первому IDE-каналу (на материнской плате обычно имеется обозначение – IDE 0 Primary(Первичный) и IDE 1 Secondary(Вторичный).

Теперь подключаем шлейф к жёсткому диску. К MASTER подключается всегда разъём расположенный на конце короткого отрезка шлейфа.

Вот и все. Мы с вами пошагово рассмотрели как правильно подключить новый жёсткий диск через SATА, так и жесткий диск со старым разъемом IDE. Придерживаясь этой инструкции вы также сможете дополнительно подключить второй жесткий диск к компьютеру. Если винчестер новый или перенесён с другого компьютера, то следующие все необходимые процедуры по его настройки будут выполнены во время .

Настало время, когда одного жесткого диска в компьютере уже недостаточно. Все больше пользователей решает подключить второй HDD к своему ПК, но далеко не все знают, как сделать это правильно самому, чтобы не допустить ошибок. На самом деле, процедура добавления второго диска несложная и не требует специальных умений. Необязательно даже монтировать винчестер — его можно подключить как внешнее устройство, если есть свободный USB-порт.

Варианты подключения второго жесткого диска максимально просты:

• Подключение HDD к системному блоку компьютера.
  Подойдет владельцам обычных стационарных ПК, не желающих иметь внешних подключенных устройств.
• Подключение жесткого диска как внешний накопитель.
  Самый простой способ подключения HDD, и единственный возможный для владельца ноутбука.

Вариант 1. Установка в системный блок

Определение типа HDD

Перед подключением вам нужно определить вид интерфейса, с которым работает винчестер — SATA или IDE. Практически все современные компьютеры оснащены интерфейсом SATA, соответственно, лучше всего, если и жесткий диск будет этого же типа. Шина IDE считается устаревшей, и может попросту отсутствовать на материнской плате. Поэтому с подключением такого диска могут возникнуть некоторые сложности.

Распознать стандарт проще всего по контактам. Вот так они выглядят у SATA-дисков:

И вот так у IDE:

Подключение второго SATA-диска в системном блоке

Сам процесс подключения диска очень легкий и проходит в несколько этапов:

Приоритетность загрузки SATA-дисков

На материнской плате обычно есть 4 разъема для подключения SATA-дисков. Они обозначаются как SATA0 — первый, SATA1 — второй и т. д. Приоритет винчестера напрямую связан с нумерацией разъема. Если вам нужно вручную задать приоритет, то потребуется зайти в BIOS. В зависимости от типа BIOS, интерфейс и управление будут разными.

В старых версиях заходите в раздел Advanced BIOS Features и работайте с параметрами

First Boot Device и Second Boot Device . В новых версиях BIOS ищите раздел Boot или Boot Sequence и параметр 1st/2nd Boot Priority .

Подключение второго IDE-диска

В редких случаях есть необходимость в установке диска с устаревшим IDE-интерфейсом. В этом случае процесс подключения будет немного отличаться.

Подключение второго IDE-диска к первому SATA-диску

Когда нужно подсоединить IDE-диск к уже работающему SATA HDD, используйте специальный переходник IDE-SATA.

Схема подключения следующая:

1. Перемычка на переходнике устанавливается на режим Master.
2. Штекер IDE подключается в сам винчестер.
3. Красный кабель SATA подсоединяется одной стороной к переходнику, второй — к материнской плате.
4. Кабель питания подключается одной стороной к переходнику, а другой — к блоку питания.

Возможно, вам потребуется приобрести переходник с 4-контактного (4 pin) разъема питания на SATA.

Инициализация диска в ОС

В обоих случаях после подключения система может не видеть подсоединенный диск. Это не значит, что вы сделали что-то неправильно, наоборот, это нормально, когда новый HDD не виден в системе. Чтобы им можно было пользоваться, требуется инициализация жесткого диска. О том, как это делается, читайте в другой нашей статье.

Вариант 2. Подключение внешнего жесткого диска

Нередко пользователи выбирают подключение внешнего HDD. Это гораздо проще и удобнее, если некоторые файлы, хранящиеся на диске, иногда нужны и вне дома. А в ситуации с ноутбуками этот способ окажется особенно актуальным, поскольку отдельного слота для второго HDD там не предусмотрено.

Внешний жесткий диск подключается посредством USB ровно так же, как и другое устройство с этим же интерфейсом (флешка, мышь, клавиатура).

Жесткий диск, предназначенный для установки в системный блок, также можно подключить по USB. Для этого нужно использовать либо адаптер/переходник, либо специальный внешний корпус для винчестера. Суть работы таких устройств схожа — через адаптер на HDD подается нужное напряжение, а соединение с ПК осуществляется через USB. Для винчестеров разных форм-факторов есть свои кабели, поэтому при покупке всегда нужно обращать внимание на стандарт, задающий габаритные размеры вашего HDD.

Если вы решили подсоединить диск вторым методом, то соблюдайте буквально 2 правила: не пренебрегайте безопасным извлечением устройства и не отсоединяйте диск во время работы с ПК во избежание ошибок.

Мы рассказали о способах подключения второго жесткого диска к компьютеру или ноутбуку. Как видите, в этой процедуре нет ничего сложного и совершенно необязательно пользоваться услугами компьютерных мастеров.

Вы купили новенький жесткий диск для компьютера и не знаете, как его подключить?! В этой статье я постараюсь рассказать об этом подробно и доступно.

Для начала нужно отметить, что жесткий диск подключается к материнской плате или через интерфейс IDE, или через интерфейс SATA. Интерфейс IDE на данный момент считается устаревшим, так как был популярен еще в 90-е годы прошлого века, и новые жесткие диски им уже не оснащаются. Интерфейс SATA встречается во всех компьютерах, которые выпускались примерно с 2009 года. Мы будем рассматривать подключение жесткого диска и с тем, и с тем интерфейсом.

Подключение жесткого диска через SATA-интерфейс

Отключаем системный блок из сети и снимаем боковую панель. В передней части системного блока имеются отсеки для устройств. В верхние отсеки обычно устанавливаются оптические приводы CD/DVD, Blu-Ray, а в нижние предназначены для установки жестких дисков. Если в Вашем системном блоке нет отсеков, какие показаны на рисунке, можете установить жесткий диск в верхний отсек.

Устанавливаем жесткий диск в свободную ячейку таким образом, чтобы разъемы смотрели внутрь системного блока, и крепим его к корпусу винтами: два винта с одной стороны и два с другой.

На этом установка жесткого диска завершена, проверьте, чтоб он не болтался в ячейке.

Теперь можно подключать жесткий диск к материнской плате.

Если Вы приобрели жесткий диск с SATA-интерфейсом, то на самом диске имеется два разъема: тот, что короче, отвечает за передачу данных с материнской платы, тот, что длиннее – за питание. Дополнительно на жестком диске может быть еще один разъем, он пригодиться для подачи питания через IDE-интерфейс.

Шлейф для передачи данных имеет одинаковые штекера на обеих концах.

Подсоединяем один конец шлейфа к разъему SATA-данные на жестком диске.

Штекер шлейфа данных может быть как прямой, так и Г-образный. Можете не бояться за правильность подключения, воткнуть кабель не в тот разъем или не той стороной у Вас просто не получится.

Другой конец шлейфа подключаем в разъем на материнской плате, обычно они яркого цвета.

Если на материнской плате нет SATA-разъема – необходимо купить SATA-контроллер. Он имеет вид платы и устанавливается в системный блок в слот PCI.

Закончили с подключением информационного кабеля. Теперь подключаем кабель питания в соответствующий разъем жесткого диска.

Если у Вашего блока питания нет разъемов для SATA-устройств, и на жестком диске нет дополнительного разъема питания для интерфейса IDE – воспользуйтесь переходником питания IDE/SATA. IDE-штекер подключаете к блоку питания, SATA-штекер к жесткому диску.

На этом все, жесткий диск с SATA-интерфейсом мы подключили.

Подключение жесткого диска через IDE-интерфейс

Устанавливаем жесткий диск в системный блок так же, как было описано в пункте выше.

Теперь необходимо установить режим работы жесткого диска: Master или Slave. Если Вы устанавливаете один жесткий диск, выбираем режим Master. Для этого необходимо поставить перемычку в нужное положение.

Разъемы IDE на материнской плате выглядят следующим образом. Возле каждого из них есть обозначение: или IDE 0 – первичный, или IDE 1 – вторичный. Так как мы подключаем один жесткий диск, то использовать будем первичный разъем.

IDE-шлейф имеет вид, как на картинке ниже. На нем есть три штекера разного цвета: штекер черного цвета используется для подключения как Master, белого – как Slave, синий – к материнской плате.

Подключаем штекер синего цвета к материнской плате.

Затем подключаем штекер черного цвета к жесткому диску.

Подключаем кабель с блока питания к жесткому диску.

На этом все жесткий диск теперь подключен.

Думаю теперь, используя информацию из данной статьи, Вы сможете подключить жесткий диск к компьютеру .

А также смотрим видео

Раньше компьютер работал так хорошо и быстро, а теперь зависает даже при выполнении простых команд? Не хватает свободного места на дисках для всех ваших игр, фильмов и фотографий? Конечно, выход есть! Когда на компьютере заканчивается место для хранения данных, в первую очередь уменьшается производительность. Решение проблемы просто — подключите к компьютеру еще один дополнительный жесткий диск.

• Если новый жесткий диск у вас типа SATA, вам нужно всего лишь только подключить кабель SATA и красный кабель к жесткому диску одним концом, и к материнской плате другим.
• Включите компьютер. Откройте CMOS (BIOS), нажав на кнопку F2 при загрузке, или кнопку «Delete» (если у вас не Intel). Если эти кнопки не работают попробуйте также F8. Выберите старый жесткий диск в качестве первого устройства при загрузке компьютера (higher prior device). Сохраните изменения и выходите. После загрузки системы нажмите правой кнопкой мыши по иконке «My Computer» или Мой компьютер, нажмите на вкладку «Manage» Управление или Менеджер, затем на вкладку Управление дисками или «Disk Management». Вы увидите не распределенное дисковое пространство. Выберите его правой кнопкой мыши. Выберите опцию создания нового раздела (Create new partition) и следуйте инструкциям. Выберите режим быстрого форматирования.

Что это за разъемы для HDD?

ОБНОВЛЕНИЕ: мир работает таинственными способами.

TL; DR: этот соединитель является SSA — Serial Storage Architecture , разработанной IBM в 1990 году и используемой в их массивах хранения (в паре с мейнфреймами, которые преимущественно состоят из обработки, оперативной памяти и ввода-вывода), по крайней мере, до серии z9. Логически говоря, SSA использует команды SCSI. В какой-то момент он был заменен Fibre Channel

---

Недавно я наткнулся на твит из T0py (@InfoSecFriends), показывающий прогресс на мэйнфрейме z9, с которым они играют … они любезно поделились фотографией в твите из массива хранения, показывающей другой конец этого соединителя.

Таким образом, я хотел бы предложить , что да, это очень вероятно , жесткий диск из машины IBM — возможно, z9 мэйнфреймов (или другое поколение).

Как упомянул @reben, это может быть и другая машина с AIX (хотя я не могу сразу определить, какое оборудование имело бы поддержку SSA).

Из этой фотографии мы можем подтвердить, что самый правый разъем (внизу здесь) действительно является источником питания, и я все еще делаю ставки на средне-правое существо для управления.

Интересно, что мои ожидания в отношении каналов передачи данных с двумя путями немного не соответствуют — здесь вы можете видеть, что диски соединены последовательно, образуя петлю. Эта топология может обеспечить избыточность при сбое одного канала или сбое (или удалении) одного диска … Интересно, что в случае сбоя нескольких дисков (или их удаления, или нескольких ссылок) вы потеряете доступ ко всему диску. раздел цикла. По этой причине я подозреваю, что будет использоваться несколько меньших циклов — возможно, по одному на строку.

---

---

Оригинальный ответ:

Я не могу делать какие-либо смелые заявления о том, что это такое … но я могу сказать вам, что это не стандартный SATA или SAS — извините.

Я также могу рассказать вам о некоторых интересных моментах из вашей фотографии.

Я предполагаю, что « жесткий диск » является здесь разумным допущением … черный металлический выступ с 4-контактными контактами, вероятно, является двигателем шпинделя, а монтажные отверстия выглядят разумно для стандартного монтажа жесткого диска …

---

Картина довольно размыта, и мы видим, что есть детали от как минимум трех крупных производителей — TI, ST и Intel — что не особенно странно, но стоит отметить.

Мы не можем четко видеть номера деталей, но я рискну угадать следующее:

• TI — DSP или другая обработка сигналов
• Intel — Флэш-память — вероятно, держит прошивку
• ST — возможно общее управление платой или управление двигателем.

---

Большая плита в верхнем левом углу, вероятно, является основным процессором, который обрабатывает ввод / вывод с хоста (ов) … ниже это, вероятно, оперативная память для кеширования.

Я подозреваю (учитывая раздельные разъемы), что это устройство поддерживает два пути передачи данных — скорее всего, для избыточности . .. дифференциальные пары выделены желтым / фиолетовым цветом ниже. Вероятно, они будут подключены к двум отдельным контроллерам хранения, а это означает, что если контроллер выйдет из строя, диск все равно будет доступен « другому ».

Что немного странно, это размер встроенных резисторов (?) — с точки зрения целостности сигнала они огромны — особенно по сравнению с намного меньшими конденсаторами (?) Чуть выше.

Кроме того, хотя два левых разъема выглядят как 3-контактные, я бы предположил, что они на самом деле 6-контактные (3 × с каждой стороны). Это позволяет разделять дифференциальные сигналы (сигналы 4х на каждый разъем) парой заземляющих контактов.

---

Разъем в крайнем правом углу, скорее всего, питание. Это видно по тому факту, что некоторые штифты удлинены, обеспечивая соединение первого-последнего-последнего разрыва для шины 0v. Кроме того, контакты объединены в ряд и подаются непосредственно в большие конденсаторы и имеют значительную медную разливку — они не являются сигналами.

---

Это оставляет средне-правый разъем, который, как я полагаю, является низкоскоростным интерфейсом для обеспечения работоспособности системы и мониторинга, что вполне вероятно будет обрабатываться совершенно отдельной подсистемой, особенно если это относится к системе, подобной той, которая у меня есть. в уме…

---

К сожалению, некоторые разговоры не дали хорошей информации о том, какой интерфейс IBM использует для жестких дисков в своих « недавних » мэйнфреймах System z9 и System z10 …

Имейте в виду, что эти вещи серьезно перегружены и очень избыточны …

• У них есть целые процессорные матрицы, которые можно заменить, если другой не пройдет проверку работоспособности.
• IIRC System z10 поддерживает колоссальные 1,5 ТБ полностью избыточной оперативной памяти .

Эти системы рассчитаны на время безотказной работы 99,999% ( пять девяток ), что соответствует времени простоя около 5 млн. Секунд в год .

Резервирование здесь — это не только отказ, но и исправность, пока система остается полностью работоспособной.

---

Я знаю, что этот вопрос сейчас довольно старый, но если у вас есть возможность добавить больше фотографий или информации, я бы хотел увидеть его.

Распиновка SATA. / zremcom.com

Рис.1 SATA Разъемы (данные+питание)

В компьютерной технике, Serial ATA (SATA) является технологией в первую очередь предназначенной для передачи данных с жестких дисков. Технология SATA является следующим шагом в способах передачи данных после Advanced Technology Attachment (стандартного ATA, также известный как IDE). Технология ATA впоследствии уже после выхода SATA была переименована уже задним числом в Parallel ATA (PATA), чтобы отличить его от Serial ATA при составлении технической документации.

Шина Serial ATA [SATA] зачастую разделена на два отдельных разъема, один разъем для линии передачи данных и один для линий электропередачи. Первые SATA диски могли иметь еще и третий разъем для подключения PATA в целях обеспечения совместимости.

Хочу привести стандартную распиновку SATA разъемов (не знаю как вам, а мне иногда она необходима).

Распиновка шины передачи данных.

№Пина Название пина Описание пина 1 GND Земля 2 + Передача+ 3 — Передача- 4 GND Земля 5 B- Прием- 6 B+ Прием+ 7 GND Земля

Распиновка разъема питания SATA.

№Пина Название пина Описание пина 1 V33 3.3V Питание 2 V33 3.3V Питание 3 V33 3.3V Питание 4 GND Земля 5 GND Земля 6 GND Земля 7 V5 5V Питание 8 V5 5V Питание 9 V5 5V Питание 10 GND Земля 11 Rezerved Зарезервирован 12 GND Земля 13 V12 12V Питание 14 V12 12V Питание 15 V12 12V Питание

Как подключить жесткий диск к компьютеру

Жесткие диски и SSD бывают как внутренними, так и внешними, могут различаться форм-фактором и типом интерфейса. В этой статье мы расскажем об особенностях подключения к компьютеру и ноутбуку разных типов накопителей.

Как подключить внутренний HDD или SATA SSD к компьютеру

Перед подключением внутреннего накопителя нужно определить его форм-фактор и интерфейс подключения. Устаревшие жесткие диски используют интерфейс IDE, современные – SATA2/SATA3. Все версии интерфейса SATA имеют обратную совместимость, в отличие от IDE. Основные форм-факторы – это 2.5 и 3.5 дюйма, сравнить их размеры можно на картинке в разделе подключения к ноутбуку.

Если вам нужно подключить устаревший IDE накопитель к современной материнской плате, где отсутствуют соответствующие разъемы, придется приобрести переходник с IDE на SATA. Впрочем, использование жестких дисков со старым видом интерфейса в современных ПК лишено смысла. Исключением являются случаи, когда нужно перенести данные на более новый и скоростной HDD.

Для установки устройства выключите компьютер (или из розетки/сетевого фильтра, или с помощью переключателя на блоке питания), и снимите боковую крышку. Установите накопитель в отсек для жестких дисков и подключите к нему шлейфы (не забудьте про шлейф питания). Надежно закрепите устройство винтами с обеих сторон – это продлит срок его службы, снижая нежелательные вибрации. Крепить жесткие диски рекомендуется как минимум 4 винтами, для SSD достаточно двух, поскольку в них нет движущихся частей. Если форм-фактор жесткого диска или SSD 2.5-дюймовый, то желательно приобрести крепежные салазки и установить его в них.

Отсек для накопителей

Расположение соответствующих интерфейсу накопителя разъемов на материнской плате можно посмотреть в руководстве пользователя или на сайте компании-производителя.

Подключение жесткого диска IDE

Подключение жесткого диска/SSD SATA

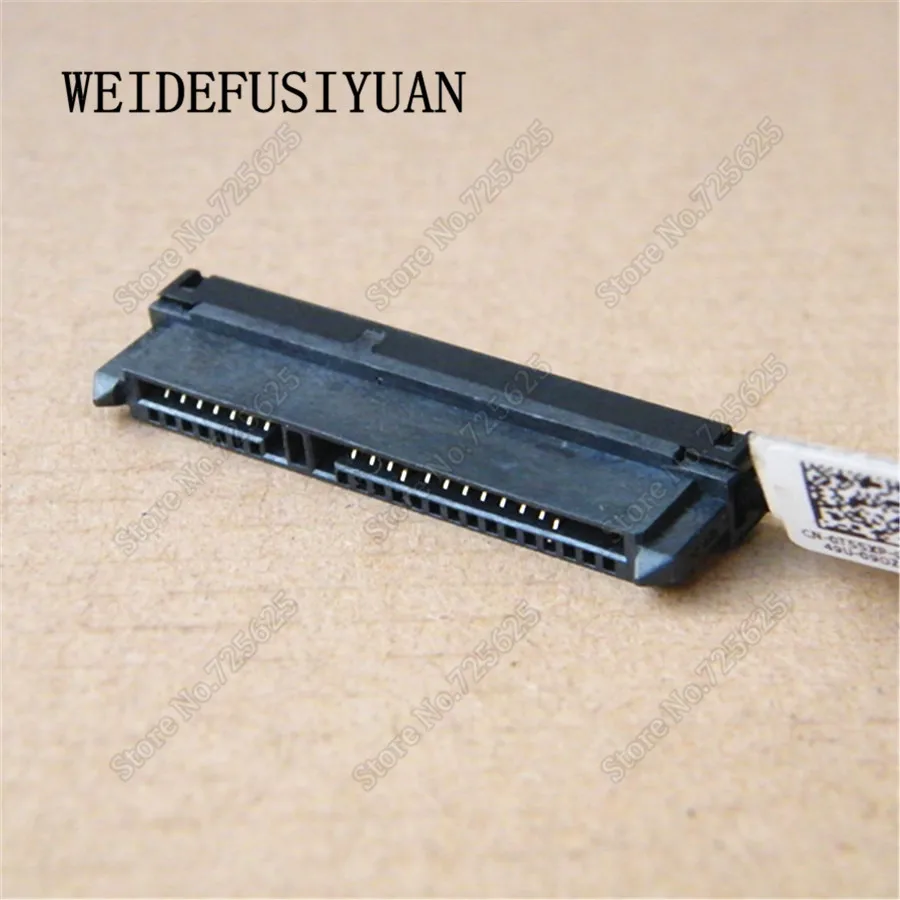

Как подключить внутренний жесткий диск или SSD к ноутбуку

Если для подключения накопителя ноутбук требует разборки, мы рекомендуем обратиться к специалистам или воспользоваться подробным гайдом для конкретной модели устройства.

Важно: Установить в ноутбук HDD форм-фактора 3.5 дюйма не получится. Поддерживаются только 2.5-дюймовые накопители.

Если же для установки жесткого диска или SSD в ваш ноутбук достаточно снять крышку, открутив пару винтов или использовав защелку, то алгоритм мало отличается от установки подобного устройства в компьютер – достаточно использовать соответствующие разъемы.

Как подключить mSATA или M.2 SSD к компьютеру

mSATA – интерфейс для компактных SSD, как правило, используемых в ноутбуках. К материнским платам для компьютеров mSATA диски подключаются через переходник на обычный SATA разъем, если возникает подобная необходимость, а на плате нет соответствующего слота.

SSD с интерфейсом M.2 – другой вариант компактных твердотельных накопителей. Они используются как в компьютерах, так и в ноутбуках, а для подключения достаточно вставить планку накопителя в разъем.

На данный момент существуют 3 типа M.2 накопителей: B, M и B&M. Первые 2 типа устройств можно подключать только к разъему такого же типа, а последний – к любому.

Совет: Перед покупкой M.2 SSD проверьте спецификации накопителя и материнской платы, чтобы убедиться в их совместимости. Если возникнут сомнения – можно проконсультироваться на профильных форумах.



Как подключить внешний HDD

Чтобы подключить к ПК внешний накопитель, используйте совместимый USB или USB/mini(micro)USB кабель. Подождите несколько секунд, пока устройство будет обнаружено.

Если после подключения HDD не определяется, одна из наиболее вероятных причин — нехватка питания. В таком случае вам понадобится особый USB-кабель с разветвителем. Первый штекер будет использоваться для передачи данных, а второй – для питания, поэтому будут заняты сразу два USB-слота. Впрочем, могут быть и другие причины того, что компьютер не видит жесткий диск – подробнее мы рассмотрим их в соответствующем разделе.

Решение проблем

Если Windows не отображает подключенный внутренний HDD – зайдите в «Управление дисками» через Панель управления. Возможно, там будет накопитель без метки тома – щелкните правой кнопкой мыши и назначьте метку. Если устройство не инициализировано – тоже сделайте правый клик, выберите соответствующий пункт меню и действуйте согласно подсказкам системы. После этого еще раз кликните по диску и выберите «Создать простой том».

Примечание: Не перепутайте новый HDD с другими устройствами для хранения информации – при неправильном выборе можно случайно удалить данные

Диска нет в «Управлении дисками», обновление конфигурации в диспетчере устройств тоже не помогает? Перезагрузите компьютер и нажимайте во время загрузки кнопку F2 или DEL, пока не откроется BIOS. Зайдите в раздел дисков (может называться, например, Storage Configuration или Drive) и проверьте, видит ли компьютер HDD, а также включены ли нужные разъемы (например, SATA). Сделать это можно в одноименном разделе.

В случаях, когда не определяется внешний накопитель – первым делом проверьте «Управление дисками», потом работоспособность USB-слота, кабеля и наличие актуальных драйверов. Если проблем не обнаружено, попробуйте использовать кабель с разветвителем. Когда не помогает ничего из описанного, велика вероятность неисправности самого жесткого диска – протестируйте его на другом оборудовании или обратитесь в сервисный центр.

В чем отличие SATA-2 от SATA-3 с точки зрения рядового пользователя

Все чаще поступают вопросы от читателей блога относительно появления SATA III (6 Гб/с) и необходимости его использования. Для специалистов, работающих в IT, эта тема хорошо знакома, и данная статья не будет представлять для них особого интереса. А тем, кто только начинает или продолжает знакомиться с компьютером, я расскажу, в чем особенность нового стандарта и чем он отличается от предыдущих версий. С точки зрения конструкции самого разъема – никаких существенных изменений нет. Вы можете подключить как устройство SATA-3 к порту SATA-2, так и наоборот, подключить SATA-2 к порту SATA-3. В первом случае более скоростное устройство поймет, что его подключили к медленному порту, и будет работать в режиме совместимости на меньших скоростях. Во втором случае порт будет обеспечивать значительно больший запас пропускной способности, чем требуется накопителю, который все равно будет работать в полную силу. Кроме того, покупая материнскую плату или компьютер с SATA-3, обладая только устройствами SATA-2, вы делаете большой задел на будущее. Со временем производители полносью перейдут на третью версию, и тогда покупка себя оправдает. Переход уже начался, современные жесткие диски выпускаются именно с  SATA-3, а если речь идет об SSD, то они выпускаются только с SATA-3 (экзотические интерфейсы вроде HSDL в расчет не берем), так как предыдущие версии не способны держать столь высокие скорости. Теперь я кратко пройдусь по всем трем версиям SATA. SATA Самая первая версия SATA, которая обеспечивала скорость передачи данных в 150 Мбайт/с. Широко применявшийся ранее IDE в последней, самой скоростной версии обеспечивал всего 133 Мбайт/с. Кроме того, применение последовательного интерфейса позвоило избежать возни с джамперам, которые еще иногда приходят в кошмарах бывалым компьютерщикам. Теперь достаточно подключить жесткий диск к материнской плате, и он будет распознан, после чего заработает в штатном режиме. SATA-2 (SATA II) Предполагая, что со временем скорости в полторы сотни мегабайт в секунду может не хватить, специалисты разработали и внедрили вторую версию стандарта. На этот раз была достигнута скорость в 300 Мбайт/с. Надо сказать, что специалисты оказались правы в своих рассуждениях. Очень скоро оказалось, что ресурсы первой ревизии были исчерпаны. Современные передовые жесткие диски читают со скоростью около 150-160 Мбайт/с. А недавний гигант емкостью 4 Тбайт от компании Seagate смог выжать более 180 Мбайт/с, отправляя первую версию SATA на пенсию. SATA-3 Если для жестких дисков возможностей второй версии оказалось более чем достаточно, то с выходом на арену стремительных SSD стало понятно, что требуется нечто более быстрое для передачи данных с носителей. Именно применение SATA-3 позволяет полностью раскрыть потенциал SSD. Современные твердотельники показывают скорость чтения, равную 540-560 Мбайт/с. Пропускная способность SATA-3 – примерно 600 Мбайт/с. Если попробовать такой диск на второй версии SATA, то скорость этого же диска упадет примерно до 270-280 Мбайт/с. То есть более чем в два раза. На классических жестких дисках разница между второй и третьей ревизиями несущественна. Производители добавляют поддержку последней версии исключительно из совместимости с будущими материнскими платами. Таким образом, каждая следующая версия SATA в два раза быстрее предыдущей. В этом и кроется главное отличие между ними. При этом можно не бояться конфликтов оборудования. Диск, подключенный через любую версию SATA, будет работать на любом компьютере. Рекомендую к прочтению статью Использование современного SSD на компьютере с портом SATA 2, в которой расказывается об опыте применения быстрого накопителя OCZ Vertex 4 (SATA 6 Gb/s) на старом порту SATA II, а также статью Использование современного жесткого диска с SATA 3 на компьютере с портом SATA 2, в которой проводится аналогичный эксперимент, но с традиционным жестким диском. А о том, как подключить SATA-диск к компьютеру можно прочитать в статье «Как подключить жесткий диск к компьютеру». Получайте анонсы новых статей прямо на почту Похожие материалы:

HDD. IDE-кабель. Интерфейса SATA. RAID. Драйвера для SATA и HDD

Автор: Виктор Куц

Вопросы

Почему у меня неправильно определяется реальный объем HDD?

Несоответствие объема жесткого диска, заявленного производителем, и объема, который показывается в BIOS или в тестовых/информационных утилитах Windows, связано с тем, что практически все производители жестких дисков указывают их объем в «десятичных» гигабайтах, посчитанных в виде степени числа «10»: 1 Гб = 1000 Mб = 1000000 Кб. Большинство же тестовых утилит (да и сама Windows) оперирует «двоичными» (в виде степени числа «2») гигабайтами: 1 Гб = 1024 Мб = ~1048576 Кб.

Что делать, если в системе под управлением Windows XP не обнаруживается свежеустановленный жесткий диск?

Ответ: Если новый жесткий диск опознается в BIOS и в «Диспетчере устройств», но отсутствует в папке «Мой компьютер», то необходимо создать на нем один или несколько разделов (томов). Делается это с помощью специальных утилит (Norton Partition Magic или Acronis Disk Director/Partition Expert). Кроме них, можно воспользоваться и штатным средством Windows (хотя возможности его на порядок хуже, чем у указанных утилит) — в апплете «Управление компьютером» необходимо выбрать раздел «Управление дисками». Там же можно и отформатировать имеющиеся разделы, а также изменить присвоенный им по умолчанию буквенный индекс.

Зачем нужно разбивать жесткий диск на разделы?

Разделение жесткого диска на разделы позволяет навести порядок и упорядочить хранящиеся на нем данные. Так, целесообразно отвести отдельный раздел для операционной системы (или, в случае, если их несколько — по разделу на каждую), выделить разделы для работы с текущими данными и для проведения экспериментов с новым программным обеспечением; отдельный раздел для игр и, наконец, отдельный архив для хранения файлов, фильмов и пр.

Такое разделение позволит Вам сохранить данные при каких-либо коллизиях с ОС, а также облегчит организацию их защиты от несанкционированного доступа (если такая потребность вдруг возникнет). Также предельно облегчается восстановление «рухнувшей» операционной системы, ведь ее можно будет просто восстановить из заранее созданного образа раздела, не заботясь о «погибших» данных.

Как правильно подключить IDE-кабель?

При использовании 80-проводного IDE кабеля на его крайний разъем (обычно черного цвета) подключаются устройства, работающие в режиме «Master», на средний (серого цвета) — в режиме «Slave», а второй крайний разъем (синего цвета) подключается к системной плате. Устройства, установленные в режим «Cable Select», можно подключать или к черному, или к серому разъемам.

Следует лишь стараться избегать подключения к одному кабелю IDE двух устройств (особенно работающих в разных режимах), ведь это негативно сказывается на их производительности в случае их работы друг с другом.

Какие разновидности интерфейса SATA актуальны в настоящее время?

Первая версия последовательного интерфейса дисковых накопителей Serial ATA (SATA/150) имела максимальную пропускную способность 150 Мб/с (или 1,2 Гбит/с), что незначительно выше, чем у заменяемых им параллельных интерфейсов АТA100 и ATA133 (100 и 133 Мб/с соответственно).

Второе поколение Serial ATA — SATA/300, работает на частоте 3 ГГц, обеспечивая пропускную способность до 300 Мб/с (2,4 Гбит/с). Также накопители SATA/300 обрели полную поддержку технологии Native Command Queuing (NCQ), оптимизирующей очередность обработки управляющих команд. Другим достаточно любопытным нововведением является то, что к одному SATA/300 каналу через специальные концентраторы можно подключать до 15 жестких дисков (обычный SATA мог работать только в режиме «один разъем — один диск»). Теоретически SATA/150 и SATA/300 устройства должны быть полностью совместимы, однако для некоторых устройств и контроллеров требуется ручное переключение между типами интерфейса (например, с помощью специального джампера).

Для подключения внешних устройств служит интерфейс eSATA (External SATA), в котором реализован режим «горячей замены» (англ. Hot-plug). Для подключения устройств eSATA требуется два кабеля: для шины данных (длиной не более 2 м) и питающий. Максимальная скорость передачи данных по интерфейсу eSATA выше, чем у USB или FireWire, и достигает 2,4 Гбит/с (против 480 Мбит/c у USB и 800 Мбит/с у FireWire). При этом существенно меньше нагружается процессор компьютера.

Что такое RAID и для чего он нужен?

Массивы RAID позволяют работать с несколькими физическими накопителями как с единым устройством. Для чего? Что бы повысить надежность хранения данных, а также увеличить скорость работы дисковой подсистемы. Обе эти задачи решают RAID-массивы нескольких типов:

• RAID 0 (Stripe) — несколько физических дисков (минимум — 2) объединяются в один «виртуальный» диск, обеспечивающий максимальную производительность (за счет рассредоточения данных по всем дискам массива) дисковых операций, но надежность хранения данных при этом не превышает надежности отдельного диска;
• RAID 1 (Mirror) несколько физических дисков (минимум — 2) работают синхронно на запись, полностью дублируя содержимое друг друга. Самый надежный способ защиты информации от сбоя одного из дисков, но, при этом, и самый «расточительный» — ровно половина объема массива тратится на резервирование данных;
• RAID 0+1 (иногда называется RAID 10) — комбинация двух первых вариантов, объединяющая высокую производительность RAID 0 и надежность RAID 1, сохраняя, впрочем, и их недостатки. Для создания такого массива необходимо минимум 4 диска;
• RAID 5 — является своеобразным компромиссом между массивами RAID 0 и RAID 1: использует распределенное хранение данных аналогично RAID 0, но надежность хранения данных повышается за счет включения избыточной информации (коды четности), записываемой на различные диски массива по очереди. Для организации массива RAID 5 необходимо использовать минимум 3 диска;
• Matrix RAID — технология, реализованная фирмой Intel в последних моделях своих южных мостов (начиная с ICH6R), позволяющая организовать всего на двух физических дисках несколько массивов RAID 0 и RAID 1

Кроме того, в массивах RAID 0 часто используется режим «Span» (иначе — JBOD), когда все имеющиеся диски просто объединяются в один, без рассредоточения данных по дискам. Такой режим обеспечивает наибольшую эффективную емкость массива, однако скорость работы системы будет относительно невысокой

Где можно найти «рейдовские» драйвера для SATA HDD, без которых невозможно установить на него систему?

Драйвер для SATA RAID должен находиться на компакт-диске, которым комплектуется каждая системная плата. Если же по каким-либо причинам такой диск отсутствует или Вы хотите установить самую последнюю версию драйвера (что, в большинстве случаев, вполне оправданно), тогда можно скачать его на сайте производителя системной платы или, в крайнем случае, того чипсета, который используется в Вашей системной плате.

Для того, чтобы Windows смогла определить жесткий диск SATA, в самом начале установки в текстовом режиме следует нажать клавишу «F6» и, после этого, вставить в накопитель дискету с драйверами (в современных компьютерах, не имеющих флоппи-дисковода, можно воспользоваться внешним USB-накопителем). После этого, программа установки будет вести, как обычно, т. е. выполнять стандартные операции. В случае наличия в системе единственного SATA HDD необходимо убедиться, что в BIOS системной платы отключен встроенный в чипсет RAID-контроллер.

Для системных плат на чипсетах от Intel/NVIDIA это делается путем деактивации пункта меню «SATA RAID» (или чего-то подобного).

Платы на чипсетах VIA при инсталляции системы на SATA диск в любом случае (независимо от наличия или отсутствия RAID-массива) требуют установки дополнительного драйвера.

Источник: 3dnews.ru

Aph на жестком диске. Установка жесткого диска

В данной заметке я напишу как обнулить (очистить) биос. Статья предназначена для новичков.

Итак, по каким-либо причинам нам надо обнулить (очистить) биос. Или же, как иногда говорят — сделать «клеар кмос» (clear_cmos).

Для облегчения выполнения этого действия в некоторых матплатах высшего и среднего ценового диапазона производителем предусмотрены кнопки, кторые позволяют практически мгновенно очистить данные CMOS.

Обычно они отмечены надписью «clr_cmos» (clear_cmos).

Они могут располагаться как на самой плате спереди:

Так и сзади материнской платы могут располагаться:

А иногда и вовсе без надписи:

[Инструкция о том, как с помощью этой «быстрой кнопки обнуления» очистить биос, будет в конце заметки].

Но на обычных материнках (которых ~99% от общего числа) таких «удобств» нет. Но и повода огорчаться нет — на абсолютно каждой матплате есть трехконтактный разъем. Этот разъем как раз и прежназначен для очистки биос (кмос).

Они могут выглядеть вот так:

Как вы могли заметить на всех трех фотках, на трехконтактный разъем установлен двухконтактный джампер (или — перемычка). Джампер может замыкать только два контакта их трех. Для всех материнок (и хардов, кстати) эти джамперы абсолютно стандартны — идентичны, то бишь.

Вот так выглядит джампер (перемычка):

Их можно найти как на самой материнке — в коробке или же на самой материнке, где она уже установлена на трехконтактном разъеме в положении 1-2 (как вы могли заметить на трех фотках сверху). Вот как на фотке снизу:

Или же найти джампер на жестких дисках, где она уже установлена каком-нибудь положении.

Но — на современных материнских платах производители обычно не ставят никаких джамперов. Тогда их надо искать в магазине, где купили матплату — попросите одну штучку — и вам дадут ее бесплатно.

В данном конкретном случае мы рассмотрим матплату MSI P67A-C43.

Она выглядит вот так:

На современных платах трехконтактый разъем для очистки кмос обозначен надписью «JBAT1» (надо полагать — Jumper Battery 1). Ищем ее:

Нашли ее. Что надо сделать?

Инструкция следующая:

1. Заранее выключить компьютер.

2. Кнопку на блоке питания (БП) перевести в положение «0».

3. Выдернуть из «задницы» БП 3-контактную вилку шнура электропитания.

4. Выждать затем секунд этак 15 и затем взять джампер и перемкнуть штырьки 2-3. Фотка снизу:

Если же джампер уже находится в положении 1-2, то следует перевести перемычку из положения 1-2 в положение 2-3. Фотка снизу:

5. Переждать секунд 5. Затем джампер возвращаем обратно в исходное положение 1-2. Даже если джампера не было — все равно пусть остается в положении 1-2.

Это нормально, поскольку положение 1-2 для перемычки — является стандартным/номинальным рабочим.

Ни в коем случае не оставяляйте джампер в положении 2-3! Это чревато неприятными последствиями для работоспособности матплаты!

6. После того, как установили перемычку в положении 1-2, можно включать компьютер. Биос как говорится «девственно чист».

П.С. Теперь о том, как обнулить биос с помощью «быстрой кнопки».

Проделываем те же действия, что указаны выше, но вместо «танцев с джамперами» просто нажимаем кнопку.

Перед тем, как переставлять на нем какие-либо перемычки , завершите работу операционной системы, отключите питание компьютера, снимите с жесткого диска шлейф и кабель питания, предварительно запомнив их положения, а затем снимите и сам накопитель (без этого вы не увидите расположенной на нем наклейки).

Ознакомьтесь с изображениями на наклейке. В случае, если у вас жесткий диск с интерфейсом IDE, на этой наклейке обычно приведены три схемы расположения джамперов: для режимов «Master», «Slave» и «Cable select». Иногда имеется и четвертый рисунок, показывающий, перемычки для того, чтобы искусственно сократить объем накопителя до 32 гигабайт (это бывает необходимо для работы со старыми материнскими платами). В операционной системе Linux использовать этот режим обычно не требуется даже при использовании таких плат, поскольку эта ОС работает с жесткими дисками напрямую.

Сами перемычки найдите на той же боковой стенке, что и разъемы. Определить, где у поля для установки джамперов находится верх, можно по ориентирам, которые обычно также показаны на рисунке. Таким ориентиром может быть, например, отсутствующий вывод.

Сами перемычки перемещайте при помощи миниатюрных плоскогубцев. Иногда один вариант настройки накопителя требует меньшего количества джамперов, чем другой. Поэтому, если у вас остались лишние перемычки , сохраните их, поскольку в дальнейшем может потребоваться вернуть все обратно.

В очень редких случаях наклейка с иллюстрацией на приводе отсутствует. Оказавшись в такой ситуации, сообщите модель накопителя в , где общаются специалисты по ремонту жестких дисков. Попросите их дать схему расположения джамперов на приводе этой модели.

Когда на одном шлейфе расположены два устройства (неважно, жесткие диски или оптические приводы), следует либо на одном из них выбрать режим «Master», а на другом — «Slave», либо на обоих выбрать режим «Cable select».

У накопителей с интерфейсом SATA режимы «Master» и «Slave» отсутствуют. Джамперы у них предназначены для других целей. Наиболее распространены перемычки для снижения скорости обмена данными с 3 до 1,5 гигабит в секунду. Они предназначены для обеспечения совместимости жесткого диска со старыми материнскими платами. Иногда встречаются джамперы, управляющие режимом энергосбережения. Их назначение практически всегда указано на наклейке привода.

Изменив положение перемычек, установите накопитель на место платой вниз, закрепите его, затем подключите кабели таким же образом, как они были подключены ранее. Включите компьютер и убедитесь, что все приводы работоспособны.

Источники:

• перемычка назначение

Когда в жестких дисках используется 80-жильный кабель (шлейф IDE), можно подключить два устройства на один шлейф, «связанных» с помощью джамперов . Типичный джампер — перемычка, определяющая преимущество одного жесткого диска при установке второго и дополнительных. Идея его в том, чтобы смыкать накоротко два контакта на системной плате.

Инструкция

Главный будет называться «master» — с него загружается основная система, а второстепенный — «slave». Об этом указывают надписи на джампере и на плате. Рядом обычно размещена , на которой указаны разные положения перемычек. Эта схема не , для каждой модели и разных производителей она различна. Информацию по подключению возможно найти также на сайте производителя по модели компьютера.

Можно не назначать устройству строго master/slave, а установить Cable Select. При работе компьютера диски сами распределятся, какой из них доминирующий, а какой второстепенный. Это происходит благодаря подключению устройства к тому или иному разъему на шлейфе.

Подключая второй винчестер, один из шлейфов загрузите двумя жесткими дисками, определив при этом «Мастера» и «Подчиненного» на материнской плате.

CD-ROM подключите вторым шлейфом ко второму каналу на материнской плате и выставьте на нем «Мастер». Если в системе один жесткий диск и CD-ROM, то правильным будет определить их место на разных шлейфах, чтобы не загружать контроллер.

Видео по теме

Вернуть поврежденный жесткий диск в магазин можно в течение 14 дней после покупки после проведения экспертизы качества и письменного заявления. Вернуть жесткий том к жизни, т.е. попытаться восстановить утраченные данные с него, в некоторых случаях можно и в домашних условиях с использованием специальных программ.

Инструкция

Как только произошла утрата информации, сохранявшейся на диск е, следует немедленно выключить компьютер, открыть его корпус и достать винчестер. Необходимость этих действий вызывается тем, что данные, которые могли бы быть восстановлены, скорее всего будут перезаписаны при запуске системы. Поэтому не пытайтесь работать на компьютере с утраченной информацией.

Попробуйте подключить винчестер с данными к другому компьютеру в режиме Slave. Воспользуйтесь специализированным приложением PC Inspector File Recovery, доступным для бесплатной загрузки в интернете. Программа выполнит поиск удаленных файлов и выведет отчет на , Выберите необходимые и сохраните их.

При неотображении томов в приложении «Проводник Windows» рекомендуется использование программы MBRTool. Программа бесплатна и распространяется свободно. Причиной неполадки может быть повреждение главной загрузочной таблицы (MBR), точнее ее таблиц секторов. MBRTool выполнит анализ существующих структур файлов и восстановит поврежденные таблицы.

Выполните проверку диск а на поврежденные секторы. Обратите внимание на то, что мастера сервисных центров не рекомендуют использование встроенных утилит ScanDisk или F Disk. Предпочтение отдается программному обеспечению производителя жесткого диск а, а восстановление — специализированной утилите dd_rescue. Считается что эта Linux-программа может вернуть к жизни максимальное количество поврежденных секторов винчестера.

Появление характерного запаха может означать, что контроллер. В этом случае можно попытаться заменить плату на такую же с запасного диск а. Для этой операции достаточно отвертки. При более серьезных механических повреждениях рекомендуется обратиться в сервисный центр.

Видео по теме

Источники:

• Семь этапов диагностики ошибок в 2019

Жесткий диск , или винчестер, является основным устройством для хранения информации в системном блоке. От его характеристик в немалой степени зависит быстродействие компьютера и сохранность данных.

Следующая информация поможет задать нужные параметры выбора кабеля на жестком диске или оптическом приводе. Каждая настройка жесткого диска используется компьютерной системой BIOS для сообщения системе места расположения жесткого диска и его приоритета по отношению к другим приводам. Большинство жестких дисков и компьютеров, произведенных позже 2002 года , возможно, не нуждаются в изменении параметров перемычки жесткого диска . В частности, сюда относятся диски SATA.

Для проверки параметров перемычки жесткого диска или их физической настройки используйте данный документ.

Примечание.

Данный документ содержит процедуру, которая является технической. Человек, выполняющий процедуру, должен обладать значительным опытом работы с аппаратным и программным обеспечением компьютера.

Предупреждение.

О края металлических панелей можно порезаться. Соблюдайте осторожность, чтобы не пораниться о металлические края компьютера.

Внимание!

В устройстве используются компоненты, которые могут повреждаться под воздействием электростатического разряда. Для снижения риска выхода оборудования из строя в результате электростатического разряда работайте на поверхности без коврового покрытия, на антистатических поверхностях (например, проводящие пенные подкладки) и надевайте антистатический браслет, подключенный к заземлению.

Расположение перемычки, разъемов IDE и плоских кабелей

Перемычки для жестких дисков и приводов CD/DVD находятся сзади привода. Перемычка представляет собой маленький мателлический ползунок, накрытый прямоугольным пластиковым элементом. Перемычки жестких дисков предназначены для перемещения и соединения 2 металлических контактов для обеспечения прохождения электричества между ними.

Перед тем, как использовать перемычку, нужно знать настройку жесткого диска для каждой пары контактов.

Информацию о контактах можно прочесть непосредственно на этикетке жесткого диска, плате PCA под контактами или на пластиковой/металлической табличке рядом с контактами. Некоторые диски используют настройку по умолчанию при отсутствии перемычки. Параметры жесткого диска могут быть следующими (данный список не является полным):

MS, MA, DS, 0, or M = Главное или Устройств 0. Диск является первым устройством для использования на кабеле/канале (подключен к концевому разъему на кабеле IDE).

SL, PK, 1, or S = Вспомогательное или Устройство 1. Диск является вторичным устройствои для использования на кабеле/канале (подключен к среднему разъему кабеля IDE).

CS, CSEL = Выбор кабеля. Привод может быть автоматически настроен соответствующей системой.

Если не получается найти названия настроек жесткого диска для контактов, см. информацию производителя диска — либо на его веб-сайте поддержки, либо в любых доступных руководствах, предоставленных при покупке.

Контакты обычно располагаются сзади приводя рядом с разъемом плоского кабеля. Для настройки диск должен обладать тремя или четырьмя парами контактов.

Также нужно знать расположение и тип каждого доступного канального разъема на материнской плате. Приводы используют два основных типа разъемов:

IDE и SATA. Плоский кабель IDE подключается к первичному или вторичному разъему IDE на материнской плате. Каждый кабель IDE поддерживает до двух IDE-совместимых жестких дисков.

Кабель SATA подключается к разъему SATA. Каждый кабель поддерживает один диск. Как правило, настройка перемычки не требуется.

Каждый из разъемов отмечен на материнской плате. Компьютер может быть оснащен одним разъемом IDE (или не оснащен таковым), а также не содержать или содержать несколько разъемов SATA. Возможность подключения жесткого диска к компьютеру ограничивается числом и типом разъемов IDE и SATA на материнской плате. Например, нельзя подключить 2 диска SATA при наличии только одного доступного разъема SATA на материнской плате.

И наконец, тип используемого кабеля также может оказывать влияние на конфигурацию дисков.

Для дисков SATA все, что нужно — это подключить кабель SATA к разъему на материнской плате и диску.

Тем не менее, для дисков IDE используйте плоский кабель IDE (стандартный 40-проводной или 80-проводной Ultra-IDE, либо EIDE). Плоский кабель подключает жесткий диск или привод CD/DVD к материнской плате. Можно подключить до двух устройств к одному и тому же плоскому кабелю, если кабель оснащен тремя разъемами (один подключается к материнской плате, а два других — к дискам).

Теперь, когда настройка жесткого диска, канальные разъемы и типы кабелей понятны, можно проверить параметры перемычки для дисков.

Параметры перемычки для 1 жесткого диска и 1 привода CD/DVD

Примечание.

Установите перемычку жесткого диска как CS или Один. Подключите диск, используя основной разъем на основном кабеле IDE.

Установите перемычку привода CD/DVD как CS. Подключите диск, используя основной разъем на вторичном кабеле IDE.

Параметры перемычки для 2 жестких дисков и 1 привода CD/DVD

Примечание.

Установите перемычку первого жесткого диска на Основной (также можно использовать Выбор кабеля, но второе устройство нужно будет также установить на Выбор кабеля). Подключите диск, используя основной разъем на основной кабеле IDE.

Установите перемычку привода CD/DVD как Выбор кабеля. Подключите диск, используя основной разъем на вторичном кабеле IDE.

Параметры перемычки для 1 жесткого диска и 2 приводов CD/DVD

Примечание.

При использовании одного жесткого диска Western Digital на одном кабеле, возможно, потребуется задать параметр «Один». Более подробную информацию см. в документации жесткого диска.

Примечание.

Если Основной (MA) выбрано на первом устройстве, то второе устройство на том же кабеле нужно установить как Вспомогательное (SL). Если Выбор кабеля (CS) используется на первом устройстве, то второе устройство на данном кабеле нужно также установить как CS.

Установите перемычку жесткого диска как Выбор кабеля или Один. Подключите диск, используя основной разъем на основной кабеле IDE.

Установите перемычку второго привода CD/DVD на Вспомогательный (используйте Выбор кабеля, если данная настройка была установлена для первого привода CD/DVD). Подключите диск, используя Вспомогательный разъем на вторичном кабеле IDE.

Параметры перемычки для 2 жестких дисков и 2 приводов CD/DVD

Примечание.

Если Основной (MA) выбрано на первом устройстве, то второе устройство на том же кабеле нужно установить как Вспомогательное (SL). Если Выбор кабеля (CS) используется на первом устройстве, то второе устройство на данном кабеле нужно также установить как CS.

Установите перемычку первого жесткого диска на Основной (также можно использовать Выбор кабеля, но второй жесткий диск нужно будет также установить на Выбор кабеля). Подключите диск, используя основной разъем на основной кабеле IDE.

Установите перемычку второго жесткого диска на Вспомогательный (используйте Выбор кабеля, если данная настройка была установлена для первого диска). Подключите диск, используя вспомогательный разъем на основной кабеле IDE.

Установите перемычку привода CD/DVD на Основной (также можно использовать Выбор кабеля, но второй привод CD/DVD нужно будет также установить на Выбор кабеля). Подключите диск, используя основной разъем на вторичном кабеле IDE.

Установите перемвчку второго привода CD/DVD на Вспомогательный (используйте Выбор кабеля, если данная настройка была установлена для первого привода CD/DVD). Подключите диск, используя Вспомогательный разъем на вторичном кабеле IDE.

Одной из деталей жесткого диска является перемычка или джампер. Она была важной частью устаревших HDD, работающих в режиме IDE, но ее можно встретить и в современных винчестерах.

Несколько лет назад жесткие диски поддерживали режим IDE, который на сегодняшний день считается устаревшим. Они подключаются к материнской плате посредством специального шлейфа, поддерживающего два диска. Если на материнской плате два порта для IDE, то подключить можно до четырех HDD.

Выглядит этот шлейф следующим образом:

Основная функция перемычки на IDE-дисках

Задачей джампера является обозначение приоритета каждого из дисков, подключенного к шлейфу. Один винчестер всегда должен быть ведущим (Master), а второй — подчиненным (Slave). При помощи перемычки для каждого диска и задается предназначение. Основной диск с установленной операционной системой — Master, а дополнительный — Slave.

Чтобы выставить правильное положение джампера, на каждом HDD имеется инструкция. Выглядит она по-разному, но найти ее всегда очень легко.

На этих изображениях вы можете видеть пару примеров инструкции к джамперу.

Дополнительные функции перемычки у IDE-дисков

Помимо основного предназначения у джампера существует и несколько дополнительных. Сейчас они также утратили актуальность, но в свое время могли быть необходимы. Например, установив перемычку в определенное положение, можно было подключать режим мастера с устройством без опознания; использовать иной режим работы со специальным кабелем; ограничивать видимый объем накопителя до определенного количества ГБ (актуально, когда старая система не видит HDD из-за «большого» количества дискового пространства).

Такие возможности есть не у всех HDD, и их наличие зависит от конкретной модели устройства.

Перемычка на SATA-дисках

Джампер (или место для его установки) присутствует и на SATA-накопителях, однако его предназначение отличается от IDE-дисков. Необходимость в назначении винчестера Master или Slave отпала, и пользователю достаточно просто соединить HDD с материнской платой и блоком питания при помощи кабелей. А вот пользоваться перемычкой может потребоваться в очень редких случаях.

У некоторых SATA-I присутствуют джамперы, которые в принципе не предназначены для действий пользователя.

У определенных SATA-II джампер может иметь уже замкнутое состояние, в котором понижается скорость работы устройства, в итоге она равна SATA150, но может быть и SATA300. Это применяется, когда есть необходимость в обратной совместимости с определенными SATA-контроллерами (например, встроенными в чипсеты VIA). Стоит отметить, что такое ограничение практически не влияет на эксплуатацию устройства, разница для пользователя практически неощутима.

В SATA-III также могут быть перемычки, ограничивающие скорость работы, но обычно в этом нет необходимости.

Теперь вы знаете, для чего предназначена перемычка на жестком диске разных типов: IDE и SATA, и в каких случаях ею необходимо пользоваться.

Оптические приводы и жесткие диски могут работать в одном из трех режимов: «Master», «Slave» и «Cable select». Если на первых для выбора режима необходимо переставить всего один джампер, то на вторых — нередко два или три. У дисков стандарта SATA также имеются перемычки, но предназначены они для другого.

Инструкция

Если накопитель установлен в компьютере, перед тем, как переставлять на нем какие-либо перемычки, завершите работу операционной системы, отключите питание компьютера, снимите с жесткого диска шлейф и кабель питания, предварительно запомнив их положения, а затем снимите и сам накопитель (без этого вы не увидите расположенной на нем наклейки).

Ознакомьтесь с изображениями на наклейке. В случае, если у вас жесткий диск с интерфейсом IDE, на этой наклейке обычно приведены три схемы расположения джамперов: для режимов «Master», «Slave» и «Cable select». Иногда имеется и четвертый рисунок, показывающий, как поставить перемычки для того, чтобы искусственно сократить объем накопителя до 32 гигабайт (это бывает необходимо для работы со старыми материнскими платами). В операционной системе Linux использовать этот режим обычно не требуется даже при использовании таких плат, поскольку эта ОС работает с жесткими дисками напрямую.

Сами перемычки найдите на той же боковой стенке, что и разъемы. Определить, где у поля для установки джамперов находится верх, можно по ориентирам, которые обычно также показаны на рисунке. Таким ориентиром может быть, например, отсутствующий вывод.

Сами перемычки перемещайте при помощи миниатюрных плоскогубцев. Иногда один вариант настройки накопителя требует меньшего количества джамперов, чем другой. Поэтому, если у вас остались лишние перемычки, сохраните их, поскольку в дальнейшем может потребоваться вернуть все обратно.

В очень редких случаях наклейка с иллюстрацией на приводе отсутствует. Оказавшись в такой ситуации, сообщите модель накопителя в форум, где общаются специалисты по ремонту жестких дисков. Попросите их дать схему расположения джамперов на приводе этой модели.

Когда на одном шлейфе расположены два устройства (неважно, жесткие диски или оптические приводы), следует либо на одном из них выбрать режим «Master», а на другом — «Slave», либо на обоих выбрать режим «Cable select».

У накопителей с интерфейсом SATA режимы «Master» и «Slave» отсутствуют. Джамперы у них предназначены для других целей. Наиболее распространены перемычки для снижения скорости обмена данными с 3 до 1,5 гигабит в секунду. Они предназначены для обеспечения совместимости жесткого диска со старыми материнскими платами. Иногда встречаются джамперы, управляющие режимом энергосбережения. Их назначение практически всегда указано на наклейке привода.

Изменив положение перемычек, установите накопитель на место платой вниз, закрепите его, затем подключите кабели таким же образом, как они были подключены ранее. Включите компьютер и убедитесь, что все приводы работоспособны.

Что такое жесткий диск SATA?

Накопители

SATA — это перезаписываемые устройства массовой памяти, которые сегодня являются актуальными разъемами в мире высоких технологий.

2020 г. август 26 год

Накопитель SATA (Serial Advanced Technology Attachment) — это более распространенная форма хранения данных, чем вы думаете. Хотя диски SATA не так популярны, как новейшие твердотельные накопители, они используются в настольных компьютерах, ноутбуках и даже в игровых системах, таких как Playstation и Xbox.Эти перезаписываемые запоминающие устройства являются актуальными соединителями в современном мире технологий, и в этом посте будет рассказано, как работает накопитель, как он обычно используется и как он сравнивается с другими накопителями, представленными сегодня на рынке.

Внутренние компоненты диска SATA

Накопитель SATA включает в себя электрический порт для питания накопителя на компьютере с помощью источника питания в главном устройстве. Порт данных передает данные между накопителем и материнской платой, а перемычка используется для настройки различных режимов работы накопителя.Накопитель SATA использует один кабель с минимум четырьмя проводами, которые создают двухточечные соединения между устройствами. По сути, это интерфейс SATA, который соединяет накопитель и материнскую плату на компьютере, ноутбуке или игровой системе.

Накопитель отличается высокой скоростью передачи данных, большой емкостью хранения и поддержкой большинства операционных систем, используемых сегодня. Тип диска, используемого в настольных компьютерах, классифицируется как 3,5-дюймовый диск, в то время как диски SATA для портативных компьютеров обозначаются как 2.5-дюймовые диски. В настоящее время объем хранилища для дисков SATA составляет 8 ТБ, что является одной из причин, по которой многие потребители выбирают маршрут SATA.

Сравнение SATA, HDD и SSD

Жесткий диск (HDD) — это механический диск с большой емкостью хранения, аналогичный дискам SATA. Оба имеют движущиеся части и могут хранить большие объемы данных. Что касается скорости, время загрузки немного медленнее, но SATA действительно имеет высокую скорость передачи при передаче данных между накопителем и материнской платой.

С другой стороны, твердотельные накопители

имеют преимущество в надежности, поскольку в физическом составе устройства нет движущихся частей. Срок их службы обычно составляет около десяти лет, в то время как жесткий диск может прослужить дольше при регулярной дефрагментации и правильном использовании. Ожидается, что диск SATA прослужит в среднем от трех до четырех лет, как и жесткий диск.

Восстановление данных для дисков SATA Накопители

SATA, хотя и не так распространены в современной технологии, которая производится сегодня, по-прежнему актуальны.Он по-прежнему используется в бытовой электронике и автомобилестроении, а также в некоторых компьютерах и игровых системах. Это по-прежнему необходимое соединение для работы электроники, и многие производители, такие как HP, Dell и Western Digital, являются частью организации, предоставляющей рекомендации для компьютерной отрасли по внедрению спецификаций SATA.

Отказ диска SATA может произойти из-за непреднамеренного удаления данных, повреждения раздела, вирусных атак и других сбоев, которым подвержены механические жесткие диски.Инженеры по безопасному восстановлению данных столкнулись со всеми типами сбоев и добились успеха в 96% при восстановлении данных со всех моделей дисков, включая SATA. Позвоните, чтобы начать рассмотрение вашего дела сегодня по телефону 1-800-388-1266, и узнайте, как наши инженеры могут получить ваши важные файлы.

Установка жесткого диска — iFixit

Общие процедуры установки любого жесткого диска аналогичны, но точные шаги и последовательность шагов различаются в зависимости от типа диска, на который вы устанавливаете PATA или SATA, и особенностей вашего случая.Основные шаги, необходимые для установки жесткого диска:

1. Настройте привод как ведущее или ведомое устройство (только PATA).
2. Установите привод в шасси.
3. Подключите кабель для передачи данных к диску и к интерфейсу PATA или SATA.
4. Подсоедините кабель питания к приводу. Перед тем, как снять панели корпуса для установки жесткого диска:
5. Перезагрузите систему и запустите программу настройки BIOS. Обратите внимание на текущую конфигурацию используемых портов ATA и SATA, а также на описания подключенных к ним устройств.В качестве альтернативы используйте диагностическую программу, такую ​​как Everest Home Edition, чтобы определить текущую конфигурацию ваших приводов и интерфейсов.
6. Если вы также устанавливаете интерфейсную карту PATA или SATA или адаптер RAID, настройте эту карту в соответствии с инструкциями производителя и подключите к ней кабели. Если эта карта заменит некоторые или все встроенные интерфейсы PATA или SATA, используйте настройку CMOS, чтобы отключить эти интерфейсы.

Монтажные приспособления

Какие бы приспособления для установки жестких дисков в вашем футляре ни были, после того, как вы снимете крышку, почти наверняка будет очевидно, как жесткий диск крепится в футляре.Если нет, обратитесь к документации по оборудованию.

В некоторых случаях используются фиксированные отсеки для дисков , которые являются фиксированной частью конструкции шасси. Жесткий диск устанавливается в фиксированный отсек для жестких дисков, либо вставляя диск в отсек и закрепляя его, вставляя винты через корпус в дисковод, либо прикрепляя направляющие для дисковода к диску и вставляя диск и направляющую в сборе в каналы в корпусе. шасси. В зависимости от способа монтажа вам может потребоваться прикрепить направляющие к жесткому диску перед его установкой, а может и не потребоваться.

В других случаях используется съемный отсек для дисков или лотки для дисков в сборе, в которых вы сначала закрепляете диск на съемном узле, а затем вставляете сборку в корпус. Если в вашем кейсе используются съемные лотки для дисков, закрепление диска в лотке является одним из первых шагов установки. Рисунок 7-7 показывает типичный лоток для дисков, снимаемый с шасси при подготовке к установке диска в лоток.

Рисунок 7-7: Извлечение внутреннего лотка для дисковода

Точный метод, используемый для закрепления диска в лотке для съемного диска, различается.Во многих лотках для дисков используются четыре винта, которые вставляются через основание лотка для дисков в дисковод, как показано на Рисунок 7-8 . В других лотках для дисков используются винты, вставленные через боковую часть лотка. В некоторых из них используются зажимы из пружинной стали с выступами, которые вставляются в отверстия для винтов привода, зажимы, которые надежно удерживают привод с помощью трения, или скользящие стопорные язычки. Если в вашем корпусе используются съемные лотки для дисков любого типа, убедитесь, что диск вставлен таким образом, чтобы разъемы данных и питания были доступны при повторной установке лотка в корпус.

Рисунок 7-8: Закрепление жесткого диска в лотке для дисков

Где шнур питания?

Многие старые блоки питания не имеют разъемов питания SATA. Решение — использовать адаптер питания SATA, один из которых может быть в комплекте с диском SATA. Если диск не поставлялся с адаптером питания SATA, вы можете купить его в любом хорошо оснащенном компьютерном магазине или у интернет-продавца. Купите два. Они дешевые, и вам, вероятно, в конце концов понадобится второй.

После того, как вы снимете крышку и решите, где и как вы будете физически устанавливать диск, выполните следующие действия:

1.Если вы также добавляете интерфейсную карту PATA или SATA или адаптер RAID, установите карту в доступный слот и проложите кабель (и) данных к отсеку для жесткого диска.

2. (только PATA) Если программа BIOS Setup не сообщила подробные сведения об установленных дисках, визуально проверьте их, чтобы определить, как они настроены и к какому интерфейсу ATA они подключаются. В зависимости от существующей конфигурации вы можете добавить новый диск в свободный канал или вам может потребоваться перенастроить существующие диски и / или переместить их в другой интерфейс.Следуйте рекомендациям в статье «Назначение ведущего и ведомого устройства» для настройки привода или приводов.

3. Решите, что делать с существующим жестким диском:

• Если вы заменяете неисправный жесткий диск, отсоедините кабели данных и питания от существующего диска и извлеките диск из корпуса.
• Если вы заменяете диск, который все еще работает, но вам нужно скопировать данные с него на новый жесткий диск, оставьте пока старый диск на месте.Если старый диск занимает отсек, необходимый для нового диска, извлеките старый диск и установите его наверху корпуса или в другом месте в пределах досягаемости кабелей данных и питания. Убедитесь, что диск ориентирован обычно горизонтально или вертикально, а не под углом или вверх ногами. При необходимости используйте лист бумаги или картона под приводом, чтобы предотвратить короткое замыкание. Подключите кабели данных и питания, чтобы можно было временно использовать диск для копирования данных с него на новый диск.
• Если вы добавляете диск и продолжаете использовать старый диск, решите, где установить новый диск и сделать его основным или дополнительным.Например, если вы добавляете большой диск для хранения своей аудио- и видеоколлекции, вы можете решить установить новый диск на вторичный канал, оставив конфигурацию старого диска без изменений. И наоборот, если вы планируете использовать новый диск в качестве загрузочного диска и в качестве основного хранилища, а старый диск в качестве дополнительного хранилища, вы можете решить установить новый диск на первичном канале и переместить старый диск во вторичный канал.

4. После того, как вы настроили новый диск (и при необходимости перенастроили старый), установите и закрепите новый диск и подключите кабель данных к диску, как показано на Рисунок 7-9 .Если диск монтируется непосредственно на шасси, часто бывает проще подключить кабель передачи данных к диску, прежде чем устанавливать диск. Если диск устанавливается в съемный лоток для дисков, может быть проще подключить кабель передачи данных к диску после того, как вы установите лоток для дисков в корпус. Если диск является моделью PATA, убедитесь, что полоса на кабеле данных совмещена с контактом 1 на разъеме данных диска.

Рисунок 7-9: Подключите кабель данных к жесткому диску

5. Если он еще не подключен, подключите другой конец кабеля данных к материнской плате, как показано на Рисунок 7-10 .Подключите основной диск SATA к интерфейсу SATA с наименьшим номером (обычно 0, но иногда 1). Подключите диск SATA, который является второстепенным по отношению к самому низкому доступному интерфейсу SATA. (В системе с первичным диском PATA и вторичным диском SATA используйте интерфейс SATA 0 или выше.) Любой жесткий диск PATA должен быть настроен как ведущее устройство, если это вообще возможно. Подключите диск PATA, который является основным, как основной главный, и диск PATA, который является второстепенным, как дополнительный мастер.

Рисунок 7-10: Подключите кабель данных к интерфейсу материнской платы

6.Подключите кабель питания к приводу, как показано на Рисунок 7-11 . Хотя это не является серьезной проблемой, мы предпочитаем по возможности использовать специальный кабель питания для жесткого диска, а не использовать один кабель питания для двух или более дисков.

Рисунок 7-11: Подключите кабель питания к приводу

7. Пока не снимайте крышку и быстро визуально проверьте систему, чтобы убедиться, что все подключено правильно. Подключите клавиатуру, мышь и монитор, если вы ранее их отключили, затем включите питание, чтобы начать дымовой тест.Вы должны услышать, как раскручивается новый диск. Если трудно сказать (что часто бывает с новыми дисками), вы можете приложить палец к диску и почувствовать, как он раскручивается.

8. Новый диск должен появиться на экране загрузки BIOS при загрузке системы. Если этот экран мигает слишком быстро или ваша система не отображает сведения о конфигурации на экране загрузки, запустите программу установки CMOS и используйте ее, чтобы убедиться, что новый диск обнаружен правильно. Если новый диск не обнаружен, выполните следующие действия, пока проблема не будет решена:

1. Перезагрузите систему, запустите программу настройки BIOS и найдите параметр с именем «Автоопределение» или что-то подобное.Выберите этот вариант для принудительного обнаружения диска.
2. Выключите систему. Убедитесь, что кабель данных подключен к приводу и интерфейсу, кабель питания подключен и оба кабеля надежно закреплены. Если накопитель относится к модели PATA, убедитесь, что вы используете 80-жильный кабель UltraATA и что цветная полоса на кабеле соответствует контакту 1 на накопителе и интерфейсе.
3. Перезагрузите систему, запустите программу настройки BIOS и убедитесь, что интерфейс, к которому вы подключили накопитель, включен.
4. Выключите систему и замените другой кабель данных.
5. Выключите систему и подключите кабель данных к другому интерфейсу.
6. Если диск является моделью PATA и использует кабель совместно с другим устройством, выключите систему и временно отключите другое устройство. Если второе устройство является другим жестким диском, который настроен как главный, временно перенастройте новый диск как главный для тестирования.
7. Если диск представляет собой модель SATA, а на материнской плате используется набор микросхем, предшествующий SATA, вам необходимо установить драйверы SATA с дискеты.Обратите внимание, что даже на некоторых новейших материнских платах используются более старые наборы микросхем, которые не поддерживают SATA, поэтому возраст системы не является показателем того, поддерживает ли она SATA изначально. Эти старые конструкции материнских плат добавляют поддержку SATA за счет использования отдельного чипа контроллера SATA, который не интегрирован с основным набором микросхем. Диски SATA, подключенные к такой материнской плате, требуют установки драйверов вручную, прежде чем система сможет получить доступ к диску SATA.

9. Как только система распознает новый диск, используйте Windows или стороннюю утилиту для разбиения и форматирования нового диска.Обычно мы используем программное обеспечение для подготовки диска, которое идет в комплекте с жестким диском, например, утилиту Maxtor MaxBLAST, показанную на Рис. 7-12 .

Рисунок 7-12: Программа подготовки диска Maxtor MaxBLAST

Программа подготовки диска

Программное обеспечение для подготовки диска обычно зависит от производителя. Например, программа подготовки диска Seagate не запустится, если не будет установлен хотя бы один жесткий диск Seagate. Точно так же программа подготовки диска Maxtor не запустится, если не будет установлен хотя бы один диск Maxtor.Но, например, если вы устанавливаете новый жесткий диск Seagate в систему, в которой уже установлен диск Maxtor, вы обычно можете использовать утилиту подготовки диска любого производителя. Посмотрите на оба и выберите тот, который вам больше нравится.

Использование SATA со старыми материнскими платами

Материнские платы

, выпущенные до весны 2003 г., не имеют встроенной (на уровне набора микросхем) поддержки SATA. Материнские платы Transition, выпущенные с конца 2002 по середину 2003 года, используют встроенный чип контроллера стороннего производителя, такой как Sil 3112A, для обеспечения поддержки SATA.Некоторые системы добавляют поддержку SATA с помощью хост-адаптера PCI SATA. Для доступа к диску SATA в таких системах может потребоваться драйвер.

Если вы устанавливаете Windows XP для загрузки с диска SATA, вставьте дискету с драйверами, когда программа установки предложит вам установить сторонние драйверы устройств хранения. Если диск SATA является дополнительным диском в существующей системе, используйте функцию обновления драйвера ОС, чтобы загрузить драйвер SATA после загрузки системы на исходный основной жесткий диск. Если диск SATA и интерфейс не отображаются в списке устройств IDE / ATA, проверьте список устройств SCSI.

Некоторые материнские платы со встроенными интерфейсами SATA предлагают параметры конфигурации SATA в программе настройки BIOS, а другие — нет. Если вы добавляете диск SATA в существующую систему в качестве дополнительного диска, вам не придется изменять настройки BIOS. При замене загрузочного диска может потребоваться изменить порядок загрузки в программе настройки BIOS, чтобы система могла загружаться с диска SATA. В зависимости от BIOS на экране порядка загрузки может быть указан параметр загрузки SATA как SATA, номер модели диска или SCSI.

Если материнская плата имеет встроенные интерфейсы SATA, вам обычно предлагается установить все необходимые драйверы при первом запуске системы.Если вы не установили эти драйверы во время установки материнской платы, вам будет предложено ввести их во время перечисления Plug and Play. Перед установкой материнской платы SATA рекомендуется посетить веб-сайт производителя контроллера SATA, чтобы загрузить последние версии драйверов SATA для этого контроллера.

Если правильно установленный диск SATA не распознается операционной системой, убедитесь, что программа настройки BIOS настроена правильно и что вы загрузили и активировали последнюю версию драйвера для используемого контроллера SATA.

Подробнее о жестких дисках

Руководство по установке жесткого диска

Введение:

Это руководство предназначено для объяснения того, как установить приводы оптических дисков (ODD) и жесткие диски (HDD) с использованием стандартов подключения IDE (также известных как PATA) или SATA. Текущий стандарт для дисков — SATA, но старые диски по-прежнему широко используются, поэтому необходимо объяснить оба способа установки.

Приглядеться:

В этом руководстве показаны два жестких диска и один оптический привод.Один из жестких дисков имеет размер 3,5 дюйма, а другой — 2,5 дюйма, размер используется для ноутбуков и твердотельных накопителей (SSD). И 3,5-дюймовый жесткий диск, и оптический привод являются IDE, а 2,5-дюймовый жесткий диск — SATA. Несмотря на то, что здесь будет показано только одно устройство SATA, знание того, как его подключить, ничем не отличается от подключения любого другого диска SATA, будь то жесткий диск 2,5 дюйма или 3,5 дюйма или оптический привод 5,25 дюйма.

Есть некоторые исключения для устройств IDE. Детали, предназначенные для ноутбуков, использующих IDE, требуют адаптера для кабелей для работы с настольным компьютером, так как IDE ноутбука имеет еще четыре контакта, используемых для подключения питания.Оптические приводы ноутбуков, подключенные через SATA, также требуют подключения адаптеров к настольному компьютеру.

Для устройств SATA и IDE потребуется два подключения; один для питания, другой для данных. Разъемы находятся на задней панели дисководов. Диски, использующие IDE, используют 4-контактный разъем питания, в то время как диски SATA используют собственный разъем, называемый SATA power. Кабели питания выходят непосредственно из блока питания компьютера. В случае, если на блоке питания нет разъема питания SATA, доступны адаптеры для преобразования 4-контактного разъема питания Molex в питание SATA.

Расположение разъемов на материнской плате может незначительно отличаться, но всегда они находятся на передней стороне, если задние разъемы считаются задней частью материнской платы. Вариации обычно заключаются в вертикальном размещении вдоль платы, а иногда разъемы не выходят из платы вертикально и называются портами SATA или IDE под углом 90 °. Разъемы на обеих сторонах кабелей идентичны, поэтому разъемы на материнской плате идеально соответствуют разъемам на накопителях.

Накопители

SATA могут быть просто подключены перед тем, как отправиться в BIOS, в то время как диски IDE должны быть установлены немного иначе. В BIOS можно идентифицировать различные диски SATA и выбрать один из них для загрузки в меню Boot Device Priority. Накопители IDE идентифицируются как ведущие или ведомые, в зависимости от расположения на кабеле IDE и / или выбора перемычки на задней панели привода. Фактический разъем IDE может допускать подключение более чем одного устройства, поэтому есть некоторые кабели с более чем одним концом устройства на них, в то время как SATA является взаимно однозначным.

Чтобы различать их, на задней стороне диска IDE есть контакты и перемычка. Размещение перемычки — это один из способов различить устройства на кабеле, хотя сам кабель может различать их. Выбор кабеля — это опция для перемычек диска, означающая, что расположение кабеля IDE идентифицирует диск как главный или подчиненный, а не сам диск. Это всего лишь метод идентификации отдельных дисков, а не указание на то, что загрузочный диск обязательно должен быть на главном, поскольку перемычка может быть оставлена ​​при выборе кабеля.Если конфигурацию перемычки действительно нужно изменить, обычно будет диаграмма того, какие контакты устанавливают привод, записанные рядом, часто сокращенно MA (Master Select), CS (Cable Select) или SL (Slave), с четвертым набором. контактов для совместимости с устаревшей емкостью, о которой пользователям больше не нужно беспокоиться.

Для наилучшей производительности с приводами IDE рекомендуется не подключать и оптический привод, и жесткий диск одним и тем же кабелем IDE. ODD, как правило, медленнее, чем жесткий диск, и вызывает более медленное соединение, поскольку материнская плата распознает только одну скорость от устройств IDE, по умолчанию для стабильности используется более низкая скорость.Несоответствие контактов перемычки местоположению кабеля IDE может вызвать такие проблемы, как сбой при загрузке или обнаружении диска.

Физическая установка диска в компьютер во многом зависит от корпуса компьютера. В некоторых случаях используются системы без инструментов, в которых приводы просто вставляются на место и либо блокируются на нужной глубине, либо используется другой механизм для их фиксации на месте. В других случаях требуется, чтобы диски крепились обычными винтами.Лучший способ узнать, что делать, — это обратиться к руководству по эксплуатации компьютера или корпуса компьютера. Если требуются винты, обратитесь к руководству по приводу для выбора подходящего размера, поскольку есть винты с крупной и мелкой резьбой, если они не были включены.

Все оптические приводы и 3,5-дюймовые жесткие диски имеют соответствующие отверстия для винтов для установки, однако для 2,5-дюймовых дисков требуется адаптер для установки в 3,5-дюймовый слот. В нижней части 2,5-дюймовых дисков есть четыре отверстия для винтов. Скорее всего, именно здесь и будет крепиться адаптер. Если нет, то по обе стороны, где снова есть отверстия для винтов (по два с каждой).Винты, необходимые для адаптера, входят в комплект.

Если после установки дисковода (дисков) система не загружается должным образом в операционную систему (если она уже установлена), войдите в BIOS и проверьте приоритет загрузочного устройства. Убедитесь, что дисковод с операционной системой указан там, возможно, перед ним находится оптический дисковод или дисковод для гибких дисков. Указав диск, который использует съемный носитель, до диска с установленной ОС, вы сможете загружаться с него по мере необходимости, в противном случае, как правило, можно нажать функциональную клавишу для доступа к меню загрузки, например, клавиша F8.Например, новые операционные системы часто устанавливаются с компакт-диска или DVD, и вам нужно будет загружаться с этих дисков, а не с жесткого диска, чтобы установить ОС на жесткий диск. Кроме того, на некоторых материнских платах можно устанавливать обновления BIOS со съемных носителей.

Связь с жестким диском — Аппаратное обеспечение!

В постоянном поиске скорости и надежности интерфейсы жестких дисков постоянно меняются. Я расскажу о различных типах подключения, встречающихся на ПК: Параллельный, последовательный, SCSI и их производные. Жесткие диски имеют несколько важных характеристик. Интерфейс: последовательный или параллельный, внутренний и внешний. Скорость передачи данных также различается. Скорость шпинделя: скорость вращения пластин магнитного привода. Емкость памяти: Емкость, доступная на новых дисках, постоянно меняется, но цена за единицу хранения снижается для магнитных дисков. Твердотельные накопители стоят дороже за единицу емкости, но это тоже меняется. Размер кэша / буфера: Буферы повышают производительность дисков, обеспечивая небольшую свободу действий при передаче данных.Стоимость увеличивается с размером буфера. Некоторые установки гибридного привода используют твердотельную часть в качестве большого буфера для магнитного привода. Время поиска: как быстро обнаруживаются и извлекаются данные? Стоимость растет с производительностью. Твердотельные накопители значительно сократили время поиска по сравнению с магнитными накопителями. ANSI, Американский национальный институт стандартов, занимается определением и документированием «стандартных» интерфейсов для аппаратного обеспечения, чтобы компоненты, произведенные разными компаниями, были совместимы. Один из стандартов — компьютерные интерфейсы. Например, первый стандарт ATA был утвержден в 1994 году. ATA AT Attachment — это интерфейс для жестких дисков, дисководов для компакт-дисков и других приводов. Новые версии должны быть обратно совместимы с предыдущими версиями, например ATA-5 должен работать с ATA-1, но на более низкой скорости, чем у самой старой версии. PATA = ATA Когда был разработан Serial ATA, ATA пришлось переименовать в Parallel ATA.PATA предназначен для того, чтобы избежать путаницы с SATA, но добавляет в список больше жаргона. Например, ATA-6 поддерживает скорость передачи Ultra-DMA / 100 или 100 мегабайт в секунду. Он также работает с ATA-5, который поддерживает Ultra-DMA / 66 со скоростью 66 мегабайт в секунду. Версии от ATA-1 до ATA-6. PATA снимается с производства с 2002 года, так как максимальная скорость составляет менее 200 МБ / с. (computerhope.com) Кабели PATA Вы увидите два типа кабелей для жестких дисков ATA, за исключением кабеля для дисковода гибких дисков.Оба используют 40-контактные разъемы. Для ATA-3 и более поздних версий требуется 80-жильный кабель. Ultra-DMA — это еще один термин для описания скорости передачи данных 33 Мбит / с и выше. Оригинальный 40-жильный кабель страдал от перекрестных помех и помех между проводниками, поэтому 80-жильный кабель имеет спаренный заземляющий провод для уменьшения помех. Кабели PATA поддерживают два устройства на кабель. В 40-жильном кабеле используется средний разъем для устройства 0 (ведущий), а на конце — устройство 1 (ведомое). В 80-проводном кабеле переключаются отношения ведомый / ведущий и используется цветовое кодирование разъемов. Синий: синий разъем подключается к хосту (материнской плате или контроллеру). Серый: Серый разъем находится в середине кабеля и подключается к любому ведомому диску (устройству 1), если он присутствует на канале. Черный: черный разъем находится на противоположном конце от разъема хоста и идет к главному диску (устройство 0) или одному диску, если используется только один. Конец 80-жильного кабеля должен быть заделан, вы не можете просто подключить устройство к среднему разъему.Свободный конец кабеля может вызвать помехи, но эта настройка также автоматически отключается для 80-проводных интерфейсов. Прочие факты: Контакт 1 на кабеле отмечен красным цветом. Разъемы ATA обычно имеют выемку на кабеле и недостающий штифт, чтобы вы не могли установить их задом наперед. Кабели ATA имеют ограничение по длине 18 дюймов для обеспечения надежности данных. (pcguide.com) В дисках IDE используется разъем питания molex. В более новых дисках SATA он может быть, но нельзя использовать оба разъема питания одновременно. Справа — схема заголовков IDE / ATA на материнской плате. Обратите внимание на установочные выемки и недостающий штифт в середине каждого заголовка. На узких концах кабелей есть пружинные зажимы для фиксации разъема. IDE Integrated Drive Electronics — это еще одно название ATA. Он обозначает IBM-совместимые диски, а не SCSI-диски. EIDE расширен IDE Он также называется ATA-2, но опять же имеет тот же тип разъема Parallel ATA. ATAPI (интерфейс пакетов вложений с расширенными технологиями) ATAPI был разработан для подключения других устройств хранения, таких как приводы CD-ROM и ленточные накопители, к интерфейсу ATA. Хотя ATAPI использует те же кабели, что и обычные жесткие диски ATA, данные отправляются пакетами (отсюда и название), эти пакеты создаются и упорядочиваются так называемым драйвером ATAPI, а затем они передаются с использованием стандартного PIO или DMA. режимы передачи. (helpwithPCs.com) Джемперы! Для дисков IDE необходимо проверить настройки перемычек. У большинства дисков есть этикетка или диаграмма на обратной стороне, либо можно посмотреть номер детали. Также проверьте, какой кабель (40- или 80-жильный) вы используете, так как позиции ведомого / ведущего разные. НОУТБУК PATA / IDE диски 2,5-дюймовые диски IDE для ноутбуков имеют 44-контактный разъем, поскольку разъемы питания интегрированы, по сравнению со схемой 40 + 4, используемой в настольных компьютерах. Две пары контактов справа предназначены для перемычек . (pcguide) VS. SATA! Serial ATA может перемещать данные вверх и вниз одновременно, вместо того, чтобы перемещаться по старому параллельному шаблону. Доступно несколько версий, теоретически с новейшей версией 3.0. способен перемещать 6 Гигабайт в секунду.Это в шестьдесят раз быстрее, чем соединение Ultra-DMA / 100! SATA позволяет заменять диски в горячем режиме. Это удобно в серверной среде, где машины должны быть надежными. SATA 1 вышел в 2002 году, а 3.1 в настоящее время используется на новых твердотельных накопителях . SATA1 получил скорость около 150 МБ / с. SATA2 был рассчитан на скорость около 300 МБ / с SATA3 был рассчитан на скорость около 600 МБ / с. Это теоретические максимальные скорости; у реального оборудования всегда есть ограничения.Эти более высокие скорости помогают при передаче больших файлов и потоковом видео, требующих большой пропускной способности. Диски SATA нельзя объединять в цепочку, как диски IDE. Однако вы можете использовать несколько портов. (Sata-io.org) Кабели SATA заметно тоньше, чем IDE. В дата-кабеле семь жил, в силовом — пять. Разъемы имеют ключ, предотвращающий вставку назад. Со стороны диска есть два размера разъемов SATA. Показанный оптический привод использует разъем mini-Sata.Для 2,5-дюймового жесткого диска используется тот же разъем, что и для 3,5-дюймового настольного диска. Чтобы использовать mini-Sata на настольном компьютере, вам понадобится переходной кабель. (laptopparts101.com) Это разъемы SATA 1 на материнской плате и конец кабеля. У них нет клипов, которые есть в более поздних версиях. Кабели теоретически совместимы между версиями, но дешевые кабели могут вызвать проблемы. Кабель и порт eSata. Сравнение eSATA и eSATAp. Этот внешний диск содержит 3.5-дюймовый жесткий диск с портами USB и eSATA. Для него требуется адаптер питания постоянного тока. Плата расширения eSata с четырьмя портами. eSata external Sata немного отличается от Sata, позволяя подключать внешние устройства. Твердотельные накопители изготовлены по стандартам SATA, за исключением версий карт PCI. eSata намного быстрее, чем USB2 и Firewire. Сравнение кабелей SATA и eSATA Внешний разъем не имеет L-образного ключа, и направляющие смещены по вертикали и уменьшены в размере.Это предотвращает использование неэкранированных внутренних кабелей во внешних приложениях. • Чтобы предотвратить повреждение от электростатического разряда, глубина вставки увеличена с 5 мм до 6,6 мм, а контакты устанавливаются дальше назад как в розетку, так и в вилку. • Для обеспечения защиты от электромагнитных помех и соответствия требованиям FCC и CE по излучению кабель имеет дополнительный слой экранирования, а разъемы имеют металлические точки контакта. • Пружины в качестве удерживающих элементов встроены в экран разъема как на верхней, так и на нижней поверхности. Внешние диски очень популярны для хранения данных. eSata не имеет питания для устройства. eSATAp обеспечивает питание жесткого диска. Будьте осторожны при покупке устройств и кабелей. Адаптеры! Некоторые адаптеры доступны для PATA-SATA и так далее. Этот адаптер работает для хоста PATA для работы с диском SATA. SCSI Интерфейс малых компьютерных систем Это старая параллельная технология, разработанная для универсальных и «высокоскоростных» приводов. Они были разработаны со скоростью вращения 10 000 и 15 000 об / мин. От этой конструкции постепенно отказываются в пользу более дешевой и емкой магнитной SATA и твердотельной конструкции. Диски SCSI, используемые в серверах, должны иметь возможность горячей замены, как и SATA. Некоторые устройства SCSI, такие как диск Jazz, могут не поддерживать горячую замену, поэтому прочтите руководство! Сравнивая диски в Интернете, я вижу в списках такие утверждения, как «новых устройств нет в наличии с 2009 года». Таким образом, те, которые доступны, могут быть новыми или отремонтированными. Они все еще пользуются некоторым спросом в серверных приложениях. Доступны различные адаптеры, если вам нужно согласовать старое оборудование SCSI с более новыми машинами. От Syncrotech: SCSI долгое время считался периферийной категорией производительности для устройств хранения и других устройств. Имея множество преимуществ перед конкурирующими шинами, включая гибкость, скорость и надежность, устройства SCSI можно найти повсюду. Однако по мере того, как вычислительные платформы переходят к более дешевым внутренним шинам и последовательным шинам в целом, поиск хост-адаптеров SCSI, способных взаимодействовать со старыми устройствами SCSI, стал трудным.Сам SCSI переходит на SAS (Serial Attached SCSI). На новых настольных компьютерах несколько хост-адаптеров PCIe SCSI стоят дорого. Что касается более новых ноутбуков, нам неизвестны какие-либо известные нам адаптеры ExpressCard — SCSI. Это подводит нас к хост-адаптерам SCSI, использующим внешние шины, такие как высокопроизводительный FireWire и прозаичный USB. Хотя адаптеры Ratoc FireWire и USB-SCSI присутствуют на рынке уже довольно давно, их популярность начинает расти, поскольку они являются недорогим и доступным способом работы со старыми устройствами SCSI. SCSI Первоначальная конструкция SCSI обеспечивала 8-битную передачу данных со скоростью 5 Мбит / с с использованием A-кабеля. SCSI-2 Усовершенствования системы сигнализации в 1989 году привели к более быстрой (10 Мбит / с) 8-битной передаче, известной как Fast SCSI. Для этого использовался обычный A-кабель. Wide SCSI использовал P-кабель для формирования 16-битных соединений. Он также поддерживал до 15 устройств. Комбинируя это с быстрой передачей сигналов, Wide Fast SCSI обеспечивал скорость до 20 Мбит / с. SCSI-3 (Ultra SCSI) Изменения в 1992 году улучшили скорость до 20 Мбит / с (Ultra SCSI, с использованием A-кабеля) и 40 Мбит / с (Ultra Wide SCSI, с использованием P-кабеля). Ultra-2 SCSI В 1997 году Ultra 2 SCSI представила шину Low Voltage Differential (LVD). Это удвоило скорость до 40 Мбит / с (Ultra-2 SCSI, A-кабель) и 80 Мбит / с (Ultra-2 Wide SCSI, P-кабель). Ultra-160 SCSI (Ultra-3 SCSI) К 1999 году скорость снова удвоилась и составила 160 Мбит / с (Ultra-160 SCSI, P-кабель). Обратите внимание, что это доступно только в 16-битной форме (P-кабель) и также известно как Ultra-3 Wide SCSI. Ultra-320 SCSI Практически все современные SCSI-диски относятся к Ultra-320 и работают со скоростью передачи данных 320 Мбит / с. (Arroyo, J.) SCSI требует хост-адаптера — карты расширения. SCSI будет поддерживать 8 16 или 32 устройства в зависимости от версии и доступных адресов. Хост-адаптер считается устройством, поэтому он может обрабатывать, например, 7, 15 или 31 подключение. Платы расширения могут быть внутренними, внешними или и тем, и другим. Требуется один хост, но все устройства тоже могут быть хостами. Устройствам присваиваются уровни приоритета данных: 7 — самый низкий, а 0 — самый высокий.В обычной установке устройство 7 имеет хост, а устройство 0 — основной жесткий диск. Примеры различных разъемов SCSI, используемых разными производителями. Если вам нужно работать с оборудованием SCSI, Google — ваш друг. Доступны адаптеры для различных фитингов SCSI. Чтобы главный контроллер распознавал устройства, на каждом устройстве должны быть установлены перемычки, чтобы они использовали правильный канал. Устройства не могут использовать один и тот же номер. Цепи SCSI должны быть завершены для правильной работы.Некоторые устройства продаются со встроенным терминатором. Список улучшений в последовательном SCSI (щелкните, чтобы увеличить) Последовательный SCSI Параллельный SCSI не может удовлетворить потребности современных вычислений, поэтому была разработана последовательная версия. Serial Attached SCSI (SAS) был разработан для удовлетворения требований ввода-вывода и хранения с прямым подключением, которые традиционный параллельный SCSI не мог удовлетворить. С одной стороны, он предлагает логическую совместимость со SCSI. С другой стороны, он обеспечивает надежность, производительность и управляемость, которые практикующие привыкли ожидать от SCSI.Как и параллельный SCSI, это технология передачи данных, предназначенная для перемещения данных на компьютерные запоминающие устройства, такие как жесткие диски и ленточные накопители, и обратно. В отличие от SCSI, который является многоточечным, SAS является протоколом точка-точка и обеспечивает гораздо более высокую скорость передачи данных, чем это было возможно с параллельным SCSI. Он использует стандартный набор команд SCSI для взаимодействия с оконечными устройствами SAS. (Dutta, s. IBM.com) Краткая диаграмма, показывающая данные, перемещаемые с диска прямо в ОЗУ с использованием DMA. PIO берет данные с диска, передает их ЦП, который загружает их в ОЗУ. Fibre Channel Fibre Channel — это технология для передачи данных между компьютерными устройствами со скоростью до 4 Гбит / с (и 10 Гбит / с в ближайшем будущем). Fibre Channel особенно подходит для подключения компьютерных серверов к совместно используемым устройствам хранения и для соединения контроллеров и дисководов. Поскольку Fibre Channel в три раза быстрее, он начал заменять интерфейс малых компьютерных систем (SCSI) в качестве интерфейса передачи между серверами и кластерными устройствами хранения.Fibre Channel более гибкий; устройства могут находиться на расстоянии до десяти километров (около шести миль) друг от друга, если в качестве физического носителя используется оптическое волокно. Однако для более коротких расстояний оптическое волокно не требуется, поскольку Fibre Channel также работает с использованием коаксиального кабеля и обычной телефонной витой пары. Fibre Channel предлагает двухточечные, коммутируемые и кольцевые интерфейсы. Он разработан для взаимодействия с SCSI, Интернет-протоколом (IP) и другими протоколами, но подвергается критике за отсутствие совместимости — в первую очередь потому, что (как в первые дни технологии SCSI) производители иногда интерпретируют спецификации по-разному и варьируют свои реализации. Стандарты для Fibre Channel определены стандартом Fibre Channel Physical and Signaling, а также ANSI X3.230-1994, который также является ISO 14165-1. (Rouse, 2005) Лазерная безопасность встроена в оборудование: Три топологии оптоволокна: Fabric, P-to-P и Loop. Безопасность обеспечивается системой Open Fiber Control (OFC) для каналов передачи данных SW-лазера, поскольку уровни оптической мощности превышают пределы, определенные стандартами безопасности для лазеров.Если в канале возникает разомкнутое волокно, приемник порта, к которому подключено волокно, обнаруживает это и подает импульс лазеру с низким коэффициентом заполнения, что соответствует требованиям безопасности. Приемник другого порта (на другом конце волокна) обнаруживает этот пульсирующий сигнал, а также подает импульс своему передатчику с низким коэффициентом заполнения. Когда открытый оптоволоконный тракт восстанавливается, оба порта получают импульсные сигналы, и после процедуры двойного квитирования соединение автоматически восстанавливается в течение нескольких секунд.(Megyesi, 1994) Прямой доступ к памяти (DMA) Прямой доступ к памяти (DMA) — это возможность, предоставляемая некоторыми архитектурами компьютерной шины, которая позволяет отправлять данные непосредственно с подключенного устройства (например, дискового накопителя) на память на материнской плате компьютера. Микропроцессор не участвует в передаче данных, что ускоряет работу компьютера в целом. Обычно определенная часть памяти обозначается как область, которая будет использоваться для прямого доступа к памяти.В стандарте шины ISA для DMA может быть адресовано до 16 мегабайт памяти. Стандарты EISA и Micro Channel Architecture позволяют получить доступ ко всему диапазону адресов памяти (при условии, что они имеют 32-битную адресацию). Соединение периферийных компонентов выполняет DMA с помощью мастера шины (с микропроцессором, «делегирующим» управление вводом-выводом контроллеру PCI). (Rouse, 2005) Запрограммированный ввод-вывод (PIO) в сравнении с DMA С или без DMA контроллер диска вытягивает нужные данные с диска в свой буфер (и проталкивает данные из буфера на диск). Без DMA, то есть с запрограммированным вводом / выводом (PIO), процессор затем загружает и сохраняет (или инструкции ввода / вывода) для копирования данных из буфера в желаемое место памяти. С контроллером DMA, контроллер записывает в память без вмешательства CPU. Очевидно, что DMA экономит работу ЦП. Но это может быть не важно, если ЦП ограничен памятью или системными шинами. Очень важно, чтобы данные передавались меньше, поэтому шины использовались меньше, а вся операция занимала меньше времени. Поскольку PIO — это чистое программное обеспечение, его легче изменить, что является преимуществом. DMA действительно требует ряда передач шины от ЦП к контроллеру, чтобы указать DMA. Таким образом, DMA наиболее эффективен для крупных переводов, когда установка амортизируется. Зачем нужен буфер? Почему бы просто не перейти с диска прямо в память? Ответ: Согласование скорости. Диск передает данные с фиксированной скоростью, которая может превышать скорость, которую может принять память. В частности, память может быть занята обслуживанием запроса от процессора или другого контроллера DMA.(Нью-Йоркский университет, 2002)

Подключение дисков Seagate к последовательному порту

Если вам нужно извлечь или сбросить неизвестный пароль или выполнить восстановление диска на жестком диске Seagate, используйте Последовательный кабель для подключения диска к устройству DiskSense.

Найдите минутку, чтобы ознакомиться с тремя разъемами последовательного кабеля. На одной стороне кабеля есть два разъема.Оба 2-контактный разъем RX-TX (прием-передача). У немного большего размера 2,5 мм шаг штифта и используется для IDE дисков. У меньшего есть 2-мм штифт и используется для SATA дисков.

На противоположной стороне последовательного кабеля есть 3-контактный TX-RX-GND Разъем (передача-прием-заземление).Этот разъем вставляется в Последовательный порт на задней стороне блока DiskSense.

Задняя сторона DiskSense

Подключение 3,5-дюймовых и 2,5-дюймовых дисков Seagate SATA

Если вы посмотрите на диск Seagate SATA (3,5 или 2,5 дюйма), то увидите 4-контактный блок перемычек прямо рядом с портом SATA.

3.5 последовательный порт SATA

2.5 последовательный порт SATA

Подключите 2-мм RX-TX конец последовательного кабеля к двум контактам перемычки, расположенным ближе всего к порту SATA, чтобы красный RX (прием) провод подключается к контакту ближе к порту SATA.

3,5 SATA Seagate connected

2,5 SATA Seagate подключен

Подключение 3,5-дюймовых дисков Seagate IDE

Диски Desktop IDE имеют 8-контактный блок перемычек между портом IDE и портом питания.В данном руководстве мы будем называть пару контактов, расположенных ближе всего к порту IDE и используемых для настройки Master / Slave, первая пара контактов. Следующая, вторая пара контактов обычно используется для настроек выбора кабеля. В третья пара контактов — это та, которую мы будем подключать Последовательный кабель к.

Обратите внимание, что жесткие диски IDE должны быть настроены на Главный режим для извлечения и сброса пароля или восстановления диска.Чтобы использовать диск в режиме Master, поместите джемпер на первая пара контактов (ближайших к порту IDE), как показано на рисунке ниже.

3.5 IDE контакты Seagate

Присоедините 2,5-мм разъем RX-TX к разъему третья пара перемычек, как показано на рисунке ниже. Убедитесь, что красный RX (прием) провод обращен вниз и черный TX (передача) провод направлен вверх.В вторая пара и Четвертая пара штифтов должна быть оставлена ​​открытой.

3.5 IDE Seagate подключен

Подключение 2,5-дюймовых дисков Seagate IDE

Подобно жестким дискам для настольных ПК, жесткие диски Seagate для ноутбуков также должны быть переведены в режим Master для извлечения пароля. и сбросить или восстановить диск. Мастер-режим на 2,5-дюймовом устройстве устанавливается снятием всех перемычек.

2.5 контактов IDE Seagate

Eсть Адаптер IDE с 3,5 «на 2,5» входит в комплект DiskSense. Он состоит из следующих компонентов:

• IDE порт J1 для интерфейсного кабеля IDE
• 2,5-дюймовый порт IDE J2 для подключения привода к
• Порт питания J3 для кабеля питания IDE
• 4-контактный блок J4 , где каждый вывод отмечен буквой A , г. B , г. C и D .

Адаптер IDE от 2,5 до 3,5

Используйте адаптер для подключения диска к интерфейсному кабелю IDE и кабелю питания IDE. Затем прикрепите 2,5-мм разъем RX-TX к контактам с маркировкой A и C , как показано на рисунке ниже. Убедитесь, что черный TX (передача) провод подключен к выводу A и красный RX (прием) провод подключается к выводу С .

2.5 IDE Seagate подключен

Обратите внимание, что для использования 2,5-дюймового диска Seagate IDE в Ведомый режим , Разъем RX-TX 2,5 мм необходимо отсоединить от адаптера и вместо него установить перемычку. булавки A и В .

Настройка скорости передачи

После подключения жесткого диска Seagate к устройству следуйте этим инструкциям, чтобы настроить Скорость передачи терминала Seagate, который позволяет использовать обширный набор команд на накопителе Seagate:

1. Если к устройству DiskSense подключен только один исходный диск, он будет автоматически идентифицирован и отображен в Порт исходного диска .Однако, если к DiskSense подключено несколько жестких дисков в качестве источника диски, иди в Источник категория меню верхнего уровня, нажмите Выберите Source и выберите диск Seagate.
2. Выключите выбранный диск.
3. В Windows категория меню верхнего уровня нажмите Терминал и в Настройки COM-порта Окно выберите Скорость передачи совместим с приводом. Обратите внимание, что для Seagate 7200.10 и старше скорость передачи будет 9600; для 7200.11 и новее скорость передачи будет 38400 (Atola Insight Forensic предложит скорость передачи данных, установив значение по умолчанию в окне Терминала. для подключенного к нему привода) .
4. Затем нажмите ОК. Но не закрывайте Терминал окна пока нет.
5. Снова включите привод.Должен быть действительный вывод в Терминал окно (см. Рисунок ниже).

Выходной терминал

Если в окне терминала нет вывода или он состоит из случайных символов, попробуйте изменить скорость передачи до тех пор, пока вы получите хороший ответ.

Теперь продолжите извлечение пароля или отправьте на накопитель команды терминала Seagate.

% PDF-1.6 % 153 0 объект> эндобдж xref 153 80 0000000016 00000 н. 0000002448 00000 н. 0000002584 00000 н. 0000002775 00000 н. 0000002801 00000 н. 0000002866 00000 н. 0000002900 00000 н. 0000003052 00000 н. 0000003132 00000 н. 0000003210 00000 н. 0000003287 00000 н. 0000003362 00000 н. 0000003439 00000 п. 0000003514 00000 н. 0000003591 00000 н. 0000003666 00000 н. 0000003744 00000 н. 0000003822 00000 н. 0000003900 00000 н. 0000003977 00000 н. 0000004054 00000 н. 0000004132 00000 н. 0000004210 00000 н. 0000004289 00000 п. 0000004368 00000 н. 0000004447 00000 н. 0000004521 00000 н. 0000004597 00000 н. 0000004674 00000 н. 0000004751 00000 н. 0000004830 00000 н. 0000004909 00000 н. 0000004986 00000 н. 0000005064 00000 н. 0000005141 00000 п. 0000005217 00000 п. 0000005295 00000 н. 0000005372 00000 п. 0000005449 00000 н. 0000005526 00000 н. 0000005603 00000 п. 0000005680 00000 н. 0000005757 00000 н. 0000005833 00000 н. 0000005911 00000 н. 0000005986 00000 н. 0000006061 00000 н. 0000006136 00000 н. 0000006211 00000 н. 0000006287 00000 н. 0000006362 00000 п. 0000006439 00000 н. 0000006513 00000 н. 0000006699 00000 н. 0000006735 00000 н. 0000006782 00000 н. 0000006858 00000 н. 0000006935 00000 н. 0000008866 00000 н. 0000009344 00000 п. 0000010090 00000 н. 0000010642 00000 п. 0000011089 00000 п. 0000013759 00000 п. 0000019727 00000 п. 0000026716 00000 п. 0000027569 00000 п. 0000137973 00000 п. 0000138030 00000 н. 0000138149 00000 н. 0000138288 00000 н. 0000138420 00000 н. 0000138601 00000 н. 0000138751 00000 н. 0000138884 00000 н. 0000139004 00000 н. 0000139123 00000 п. 0000139264 00000 н. 0000139391 00000 н. 0000001938 00000 н. трейлер ] >> startxref 0 %% EOF 232 0 obj> поток ) d.t) / P -1324 / R 3 / U ({Fx ߬12 x

SATA vs SSD vs NVMe: типы жестких дисков

Выпущенный в 2013 году, энергонезависимая память Express или NVMe — это тип твердотельного накопителя, который подключается к разъему PCI Express (PCIe) на основной плате. Эти слоты изначально были разработаны для видеокарт, поэтому они невероятно быстрые. Скорость на дисках NVMe может достигать скорости интерфейса 32 Гбит / с с пропускной способностью 3,9 ГБ / с. Это может быть очень полезно, если вы занимаетесь чем-то, что требует большой пропускной способности диска, например, играми или редактированием видео с высоким разрешением.

Несмотря на свою скорость, у NVM есть некоторые недостатки. Во-первых, они доступны только на настольных ПК и очень дороги. Кроме того, хотя их можно использовать в качестве дополнительных дисков, чтобы использовать их в полной мере, вы захотите установить на них свою операционную систему. В настоящее время большинство BIOS не поддерживает загрузку с NVMe. Еще можно получить такую, но это может означать замену всей вашей основной платы.

Плюсов:

Минусы:

Когда выбирать SATA, SSD или NVMe

При выборе компонентов необходимо учитывать множество факторов.Вы должны выбрать то, что соответствует вашим техническим, емкостным и бюджетным требованиям. Ниже приведены некоторые рекомендации, которые могут помочь, и хотя они не подходят для каждой ситуации, вы можете найти их полезными при планировании следующей сборки ПК.

Вы можете рассмотреть диск SATA, если вы:

Вы можете рассмотреть SSD-накопитель, если вы:

Возможно, вам лучше подойдет диск NVMe, если вы:

• Строим высокопроизводительную рабочую станцию ​​или игровой ПК

• Нет бюджетных ограничений

• Строим сервер, на котором будет размещаться приложение с интенсивным хранением

Также стоит отметить, что вы не ограничены покупкой только одного жесткого диска; ПК обычно могут поддерживать несколько одновременно.И то, получите ли вы от него желаемую производительность, будет зависеть от того, где вы сохраняете файлы. Например, распространенная конфигурация компьютеров, которые обрабатывают видео, заключается в использовании более быстрого диска, такого как SSD или NVMe, для запуска программного обеспечения для рендеринга видео (Camtasia, Adobe Premier и т. Д.), А затем перенос готового продукта на более дешевый и больший диск SATA.

Продолжайте развивать свои знания и навыки

Теперь, когда вы прошли ускоренный курс по распространенным типам жестких дисков и их функциям, вы должны чувствовать себя уверенно, принимая осознанное решение.Внимательно изучите причины замены диска, объем необходимого места и сумму, которую вы можете потратить. Сделав это и применив то, что вы здесь узнали, покупка жесткого диска станет намного проще.

.
