Как подключить шлейф IDE — ABC IMPORT

Содержание статьи:

Несмотря на то что IDE как параллельный интерфейс подключения жестких дисков и оптических приводов, уже давно заменен более современным последовательным SATA, он до сих пор остается востребованным как среди пользователей, так и среди производителей аксессуаров. Накопители этого стандарта установлены в миллионах компьютеров по всему миру, а во многих странах до сих пор остаются в продаже. И поэтому нередки ситуации, при которых возникает необходимость подключения такого диска через IDE-шлейф к компьютеру.

Виды шлейфов

Вам будет интересно:Как подключить Xbox 360 к интернету. Виды и особенности соединения

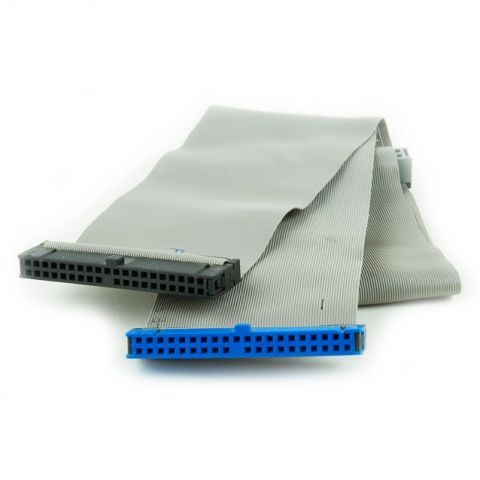

По количеству подключаемых устройств шлейфы делятся на однокомпонентные и двухкомпонентные, а по стандарту UDMA на 40-жильные и 80-жильные. Все разъемы на устройствах и плате универсальны как для тех, так и для других, различия в распиновке сводятся к скорости обмена данными HDD или оптического привода с материнской платой.

Подключение к материнским платам старого образца

Такие системные платы чаще всего оснащены двумя разъемами IDE. Обычно к одному подключается жесткий диск, а другой отдается приводу, но при использовании двухкомпонентного IDE-шлейфа количество можно увеличить, подключив к одному разъему на плате два устройства, хотя и жертвуя при этом скоростными характеристиками. Встречаются и платы всего лишь с одним гнездом IDE, что попросту не оставляет пользователям иного выхода. Так приходилось делать владельцам компьютеров с бюджетными материнскими платами, именно так многим приходится делать и сейчас.

Вам будет интересно:Здоровье жесткого диска: способы проверки, советы и рекомендации

Подключение IDE-шлейфа к плате старого образца и к жесткому диску или приводу осуществляется в несколько этапов:

Обесточить системный блок.

Определить роль жесткого диска в системе. В зависимости от того, каким винчестер в компьютере будет по счету, планируется ли делать его системным и т.

д., выставляются его настройки с помощью перемычек-джемперов, замыкающих контакты на специальной площадке. Обозначение того, как и что замыкать, имеется на каждом жестком диске, поэтому ошибиться будет довольно трудно.

Вставить штекер IDE-шлейфа в соответствующий разъем на жестком диске. При этом неправильно подключить шлейф не даст специальный ограничитель, а также направляющая, расположенная по центру.

Аналогично предыдущему пункту произвести установку коннектора шлейфа в разъем на материнской плате. Чтобы подключить IDE-шлейф, как правило, требуется приложить небольшое усилие, однако чрезмерно давить не стоит: микротрещины на материнской плате ни к чему хорошему не приведут.

Подсоединить четырехжильный коннектор питания от БП к разъему питания жесткого диска. Перепутать полярность здесь тоже можно не опасаться: коннектор, как и разъем на HDD, выполнены с закруглением с одной стороны, что исключает вероятность ошибки. Такая «лишняя» питающая линия должна быть в системном блоке как минимум одна, однако при отсутствии свободных коннекторов необходимо воспользоваться разветвителем, благо в каждом компьютерном магазине подобных аксессуаров хватает.

Установить жесткий диск в специальный отсек системного блока, если планируется его постоянное использование. Если подсоединение временное — обеспечить отсутствие вибрации и толчков.

Запустить компьютер, при необходимости настроить требуемые параметры в BIOS.

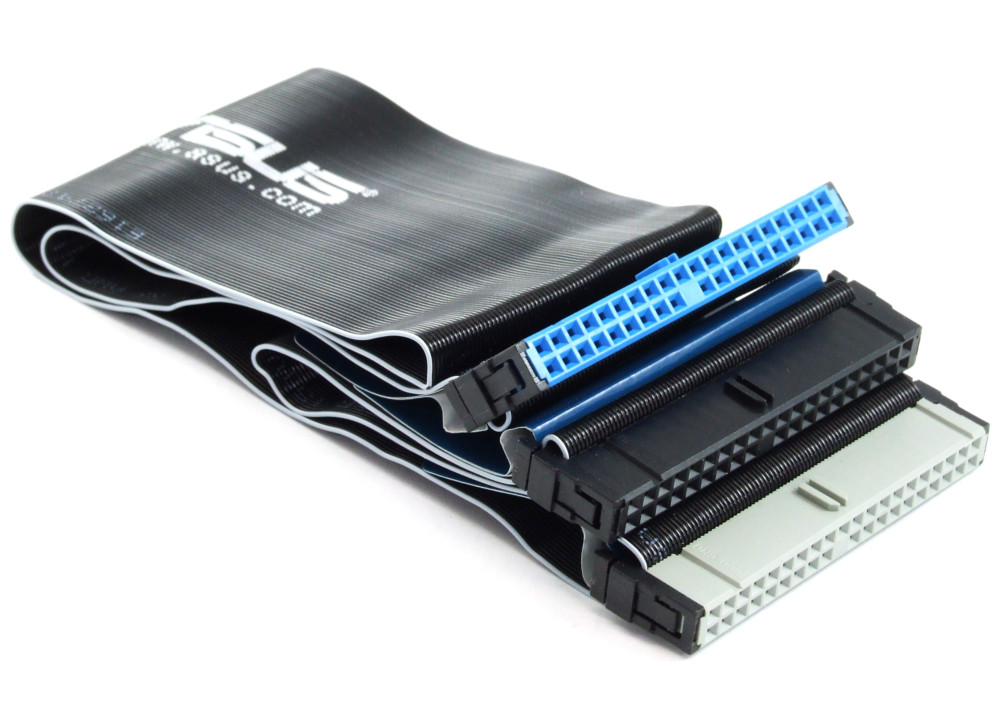

Особенности использования 80-жильных шлейфов

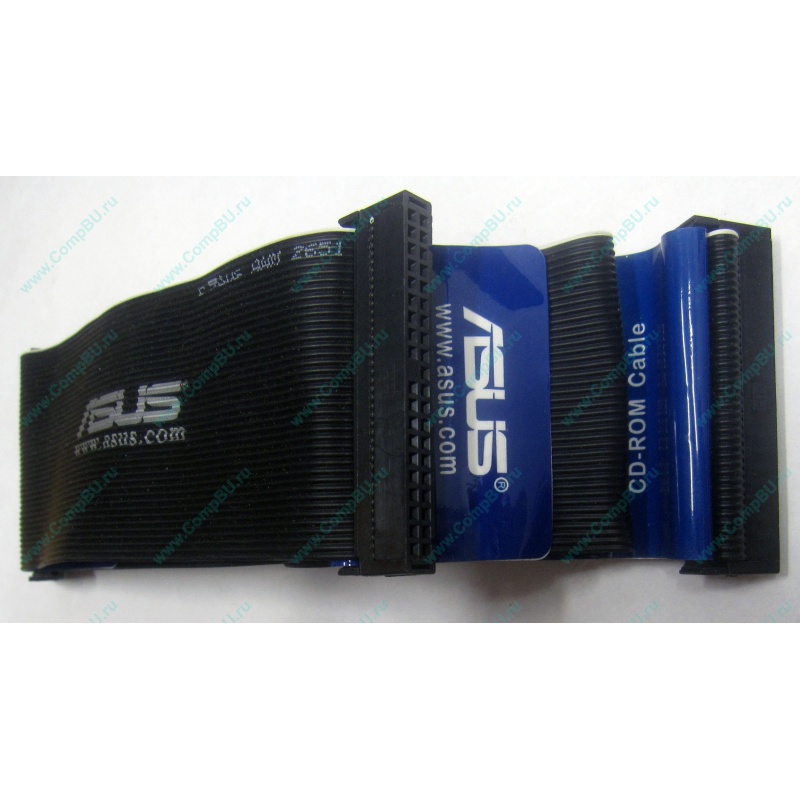

При использовании двухкомпонентного 80-пинового IDE-шлейфа (а целесообразнее выбирать именно его) нелишним, хоть и не обязательным, будет соблюдение следующих рекомендаций:

Если подключено одно устройство, свободным оставлять средний коннектор.

Избегать, по возможности, «соседства» жесткого диска и оптического привода на одном шлейфе.

Синий коннектор подключать к материнской плате.

Если эти рекомендации проигнорировать, ничего страшного не случится: компьютер заработает без проблем.

Однако их соблюдение способно дать ощутимый прирост скорости обмена данными, а также облегчить дальнейшее определение устройств в Биосе.

Подключение к материнским платам нового образца

Такие системные платы отличаются наличием SATA-контроллера, позволяющего подключать жесткие диски этого стандарта. SATA — вполне логичная технологическая эволюция стандарта IDE, предлагающая владельцам ПК увеличенную скорость обмена данными с диском при более компактных размерах кабеля (7 против 40 pin шлейфа IDE), отсутствие необходимости механической регулировки замыканием контактов, а также более низкую цену накопителей.

Переход к новой технологии производители осуществляли постепенно: системные платы нового образца поначалу оснащались гнездом PATA, чтобы не лишать пользователей возможности беспроблемного подключения старых HDD, а к тому времени, как производство этих плат прекратилось, проблема совместимости уже решалась с помощью аксессуаров.

Именно такие устройства и помогут подключить диск интерфейса IDE к системной плате, портов таких не имеющей. Существует две их разновидности: переходники и контроллеры.

Использование переходника

Представляет собой небольшую плату с IDE-коннектором на конце и максимум двумя портами SATA с обратной стороны. Подключается напрямую к IDE-диску, благодаря чему не занимает особого места внутри системного блока. Не понадобятся и шлейфы IDE: SATA-кабель подключается прямо к переходнику. Из недостатков — низкая скорость передачи данных, необходимость переключения джемперов как на диске, так и на переходнике, что довольно часто затрудняет настройку, а также необходимость внешнего питания (двух или трехпиновый разъем 12V, подключаемый кабелем кулера системы охлаждения в соответствующее гнездо на системной плате).

Использование PCI-контроллера

Выполняет те же функции, но не требует внешнего питания, получая все необходимое через PCI-подключение. IDE-шлейфом соединяется со старым жестким диском, SATA-кабель подключается к системной плате.

Проблемой может стать массивная видеокарта, изрядно съедающая свободное пространство системного блока: для контроллера может просто не остаться места.

И тот, и другой адаптер являются двунаправленными, позволяя подключать как жесткие диски старого образца к современным материнским платам, так и наоборот.

Следует иметь в виду, что подключение загрузочных дисков на постоянной основе ощутимо снизит скорость работы системы. Поэтому адаптеры следует использовать либо для вспомогательных дисков (в качестве хранилища данных, например), либо как временную меру.

Использование специальных боксов

Такой бокс, по сути, является тем же самым адаптером, оформленным в виде контейнера или док-станции со встроенными коннекторами питания и данных SATA либо IDE. Для подключения к ПК может использоваться как один из этих стандартов, так и универсальные USB 2.0 или 3.0.

Источник

Ide — Компьютеры и комплектующие

Донецк, Калининский Вчера 23:45

Мелитополь Вчера 19:41

250 грн. Договорная Тернополь Вчера 10:07

Смела Вчера 08:41

Продам DVD — ROM ide Компьютеры и комплектующие » Комплектующие и аксессуары Черкассы Вчера 07:46

Херсон Вчера 01:08

DVD привод IDE, Sata Компьютеры и комплектующие » Комплектующие и аксессуары Кропивницкий, Фортечный Вчера 00:19

Подключение интерфейсных шлейфов и кабелей питания накопителей

Для подключения IDE-устройств на системных платах, выпускаемых до 2005 года, имелись два 40-контактных разъема (рис. 13.32). Чуть ниже расположен 34-контактный разъем для подключения FDD-дисковода.

На всех современных материнских платах разъемы имеют пластмассовую обойму с П-образным вырезом, который является установочным ключом. На материнских платах устаревших моделей эти разъемы не имели пластмассовой обоймы, что нередко приводило к неправильному подключению разъемов.

Эти 40-контактные разъемы носят название IDEIh IDE2. Винчестер следует подключать к разъему IDE1. Ко второму разъему IDE2 обычно подключается CD- или DVD-привод.

Практически на всех более-менее новых материнских платах порт IDE1 синего цвета (на рис. 13.32 он темный).

Если порты не отличаются по цвету, то на материнской плате обязательно нанесена маркировка: IDE1, IDE2.

Для всех жестких дисков с интерфейсом IDE рекомендуется использовать 80-жильный шлейф UDMA. У такого шлейфа сигнальных проводов равно 40, но каждый отделен от соседнего дополнительным проводом, который имеет нулевой потенциал и соединен с корпусом ПК для отсутствия наводок. Допускается использование 40-жильного шлейфа, но жесткий диск при таком соединении не будет работать с максимальной скоростью.

Рис. 13.32. Разъемы для подключения IDE-устройств и FDD-дисковода

Шлейфы всегда окрашены таким образом, чтобы выделить первое гнездо разъема. В 40-жильных шлейфах его обычно выделяют красным цветом (или красным пунктирным).

80-жильные шлейфы могут быть окрашены в любые цвета, но первый провод будет всегда отличаться по цвету. Кроме того, 80-жильные шлейфы имеют разноцветные колодки: первая колодка синяя, вторая — черная и третья — серая.

Между синей и черной колодками расстояние больше, чем между черной и серой. Аналогично устроен и 40-жильный шлейф, однако все колодки на нем черного цвета.

Шлейф всегда подключается к разъему на материнской плате длинным концом или синей колодкой. Устройство Master подключается черной колодкой, а устройство Slave — серой.

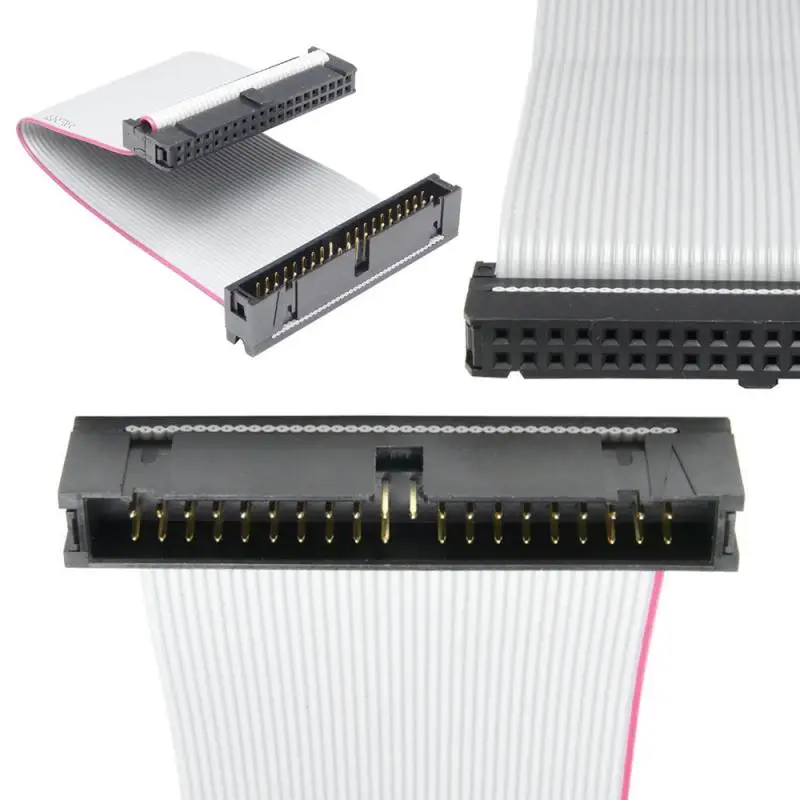

На системной плате у разъемов виден вырез-ключ, исключающий ошибочное включение шлейфа. Такой же вырез есть у всех накопителей. У некоторых моделей вырез двусторонний.

В таком случае надо просто помнить, что первая иголка разъема расположена рядом с разъемом питания винчестера (то же самое относится и к CD-и DVD-приводам).

На материнских платах установлен специальный IDE-разъем без центрального контакта. Для таких плат выпускаются и специальные 80-жильные кабели с разъемами без центрального гнезда. В случае если на материнской плате установлен разъем со всеми контактами, а у разъема шлейфа нет центрального, можно обычным шилом или толстой иглой сделать отверстие в нужном месте разъема.

До недавнего времени ключи были не на всех шлейфах, и поэтому их можно было подключить неправильно. Это в первую очередь относится к 40-жильным шлейфам. Если подключить винчестер (CD-привод) перевернутым шлейфом, то устройство работать не будет, но системной плате или устройству это вреда не нанесет.

Если используется шлейф без ключа, то следует внимательно осмотреть маркировку на материнской плате рядом с разъемом — возле первой иглы разъема обязательно должна быть нанесена цифра 1.

CD-привод подключается точно так же, как и жесткий диск. Это касается всех устройств — CD-ROM, CD-RW, DVD. Для повышения производительности компьютера желательно винчестер и CD-привод подключать на разные контроллеры интерфейса IDE.

В случае использования двух оптических приводов, например CD-RW и DVD, их желательно устанавливать на один шлейф, подключаемый к IDE2. Одно устройство устанавливается в режим Master, другое — в Slave. Причем пишущий привод желательно устанавливать в режим Master.

Если в системе используются два винчестера и один CD-привод, то первый (основной) винчестер подключается одним шлейфом к первому контроллеру (IDE1) на материнской плате и на винчестере устанавливается режим Master. Второй винчестер подключается этим же шлейфом, но на нем устанавливается режим Slave.

CD-привод подключается вторым шлейфом ко второму контроллеру IDE2 на материнской плате и устанавливается в положении Master. Получается, что на первом контроллере установлены два винчестера, а на втором — только CD-привод.

Устанавливать на один шлейф винчестер и CD-привод нежелательно, поскольку если одно из устройств поддерживает более быстрый режим передачи данных, чем другое, связь с обоими устройствами будет производиться в наиболее медленно поддерживаемом режиме. Например, если, подключить жесткий диск с поддержкой АТА-100 и CD-ROM, поддерживающий только режим АТА-33 на один шлейф, работа винчестера может оказаться замедленной.

На рис. 13.33 показана установка джампера для подключения CD-привода в режиме Master. Слева от него имеется дополнительный разъем для подключения аналогового аудиокабеля, который подключается к звуковой карте для прослушивания аудио-CD дисков.

Рис. 13.33. Разъемы CD-привода

Такой кабель существует еще с момента появления CD-приводов, когда эти устройства использовались в основном для прослушивания аудиодисков (рис. 13.34).

Рис. 13.34. Аналоговый аудиокабель для подключения CD-привода

Существующий сегодня цифровой формат МРЗ не требует подключения этого кабеля, но для прослушивания аудиодисков его необходимо подключить к соответствующему разъему на материнской плате или звуковой карте. Коннектор звукового кабеля имеет специфическую форму и подсоединить неправильно его невозможно (рис. 13.35).

Подключение питания к IDE-устройствам производится через стандартный 4-контактный разъем (рис. 13.36). Для исключения ошибочного подключения разъем имеет специальный ключ — одна из плоскостей разъема имеет специальные скосы с каждой стороны. Аналогичные скосы имеются и на разъемах питания IDE-устройства.

Следует отметить, что современные материнские платы выпускаются только с одним разъемом IDE, поскольку с внедрением интерфейса SATA надобность в нем постепенно отпадает. В настоящее время жесткие диски IDE сняты с производства и постепенно осуществляется переход и DVD-приводов на интерфейс SATA. Но, поскольку рынок еще довольно долго будет насыщен устройствами с интерфейсом IDE, нельзя этот факт сбрасывать со счета.

Рис. 13.35. Разъемы для подключения CD-привода

Рис. 13.36. Разъемы питания IDE-устройств

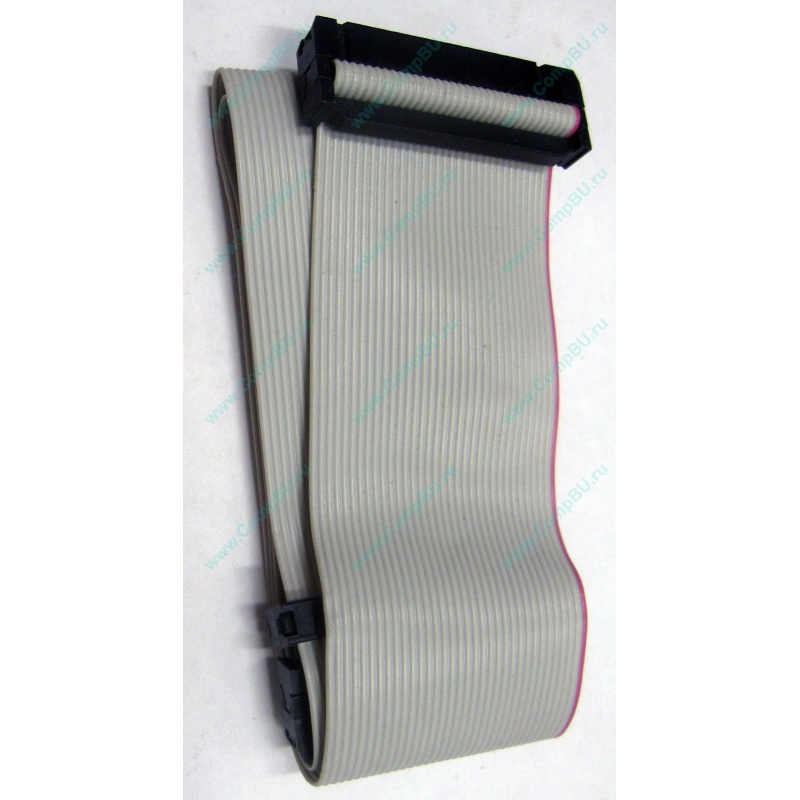

Для подключения FDD-дисковода используется 34-жильный кабель, который подключается к соответствующему разъему на материнской плате. На рис. 13.32 он расположен ниже IDE-разъемов.

Шлейф к системной плате подключается так же, как и шлейф IDE-устройства. При подключении шлейфа к дисководу следует обратить внимание, что первый контакт у FDD-дисковода расположен не ближе к разъему питания, как на IDE-устройствах, а с противоположной стороны (рис. 13.37).

На кабеле FDD-дисковода имеются два разъема. И на первом заметен «перехлест» небольшой части шлейфа. При подключении дисковода к «перекрученному» концу он воспринимается системой как дисковод А, а ко второму — как дисковод В. Напоминаем, что существуют еще магнитооптические дисководы, которые подключаются таким же 34-контактным шлейфом.

Если шлейф подключен неправильно, на дисководе будет постоянно гореть зеленый светодиод и устройство работать не будет. В этом случае шлейф необходимо перевернуть на 180°.

Рис. 13.37. Подключение FDD-дисковода

Выше интерфейсного разъема расположен 4-контактный разъем питания. На рис. 13.38 представлен разъем для его подключения.

Разъем имеет ключ, но при подключении дисковода надо быть особенно внимательным, поскольку существует возможность неправильного его подключения, особенно если эти действия производятся «вслепую». В этом случае частой ошибкой бывает смещение разъема при подключении в ту или другую сторону. Такая ошибка может привести к фатальным последствиям — может сгореть дисковод или даже блок питания.

Материнские платы, поддерживающие интерфейс Serial ATA (SATA), имеют дополнительные разъемы для SATA-интерфейса (рис. 13.39).

Рис. 13. 38. Разъем для подключения питания FDD-дисковода

Рис. 13.39. Разъемы SATA-интерфейса

К каждому разъему подключается только одно устройство. Как уже было указано выше, жесткие диски с интерфейсом SATA не имеют джамперов для определения режимов работы.

Внешний вид интерфейсного кабеля SATA приведен на рис. 13.40.

За подачу питания к процессору отвечает отдельный 4-контактный разъем ATX 12V (на рис. 13.42, справа).

Вначале этот разъем называли Р4, поскольку он использовался для подачи питания только на процессоры Pentium 4. Но в дальнейшем он был адаптирован и для материнских плат с процессором AMD. Затем появился 8-контактный разъем для подачи питания на еще более мощные процессоры Pentium-D и Pentium 4 на ядре Prescott.

Но на сегодня процессорам AMD и Intel вполне хватает возможностей 4-контактного интерфейса (рис. 13.43). Большинство материнских плат с 8-контактным гнездом будут работать как с 8-, так и с 4-контактными вилками, поскольку разъемы совместимы друг с другом.
Подключение питания к системной плате

Рис. 13.42. Разъемы для подключения питания системной платы

Рис. 13.43. Разъемы ATX 12V

Если блок питания ПК не имеет 4-контактного разъема для питания процессора, то питание можно подать от стандартного разъема питания, предназначенного для IDE-устройств. Существуют системные платы, на которых установлены оба варианта разъемов питания для подачи 12 В на процессор.

На рис. 13.44 показан такой вариант компоновки разъемов.

Последняя модификация стандарта АТХ предусматривает 24-контактные вилки, которые раньше встречались на серверных блоках питания.

Основной причиной появления 24-контактных разъемов стало повышение силы тока, подающегося на слоты PCI-Express по сравнению со старыми стандартами. Хотя для питания большинства современных карт вполне хватает возможностей 20-контактного подключения, но разработчики предусматривают дальнейшее развитие стандарта и в связи с этим возможность возрастания мощности.

Рис. 13.44. Два варианта разъемов для подачи питания к CPU

Большинство материнских плат не требуют обязательного подключения всех 24 контактов. На рис. 13.45 показано, как 20-контактная вилка подсоединена к 24-контактному разъему.

Широкий зацеп на разъеме материнской платы позволяет подключать как 20-, так и 24-контактные вилки.

Рис. 13.45. Подключение 20-контактной вилки к 24-контактному разъему

Надо отметить, что оставшиеся 4 свободных контакта ни в коем случае нельзя использовать для подключения 4-контактного разъема питания процессора! Распайка оставшихся свободных контактов не соответствует 4-контактному процессорному разъему.

Если уже приобретен мощный блок питания с 24-контактным разъемом, то для подачи питания на старую материнскую плату необходимо воспользоваться переходником с 24 на 20 контактов. На рис.

13.46 показан внешний вид такого переходника, а на рис. 13.47 — переходник, установленный в системную плату.

Установка разъемов питания фиксируется специальной защелкой (рис. 13.45 и рис. 13.47). После того как разъем будет вставлен в гнездо до упора, должен раздаться щелчок, означающий фиксацию разъема в гнезде.

Рис. 13.46. Переходник питания 24 /20 АТХ

Рис. 13.47. Подключение питания через переходник 24 / 20 АТХ

Что такое Master, Slave, Conner Present и Cable Select — Ответы на вопросы

Это режимы работы IDE-устройств.

На одном IDE-кабеле могут работать до двух устройств:

Master (MA) — основной, или первый, и
Slave (SL) — дополнительный, или второй.

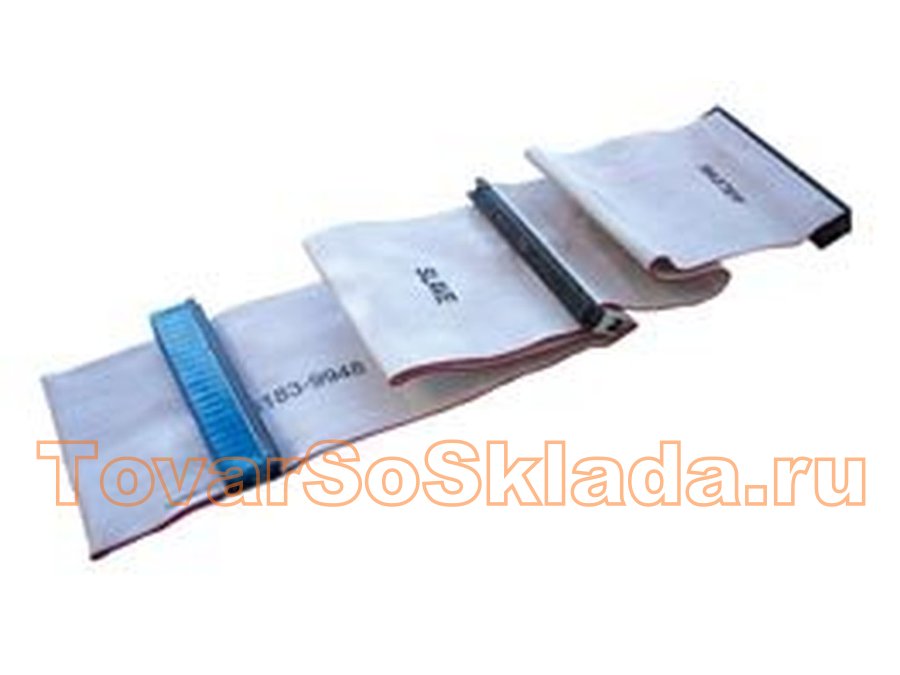

На некоторых IDE шлейфах есть пометки: Master/Slave.
Мастер — дальний конец шлейфа, слейв — тот, что посередине.
Если устройство на кабеле одно, оно обычно может работать в режиме Master, однако у некоторых для этого есть отдельный режим Single.

Как правило, не допускается работа устройства в режиме Slave при отсутствии Master-устройства, однако многие новые устройства могут работать в этом режиме.
При этом требуется поддержка со стороны BIOS или драйвера: многие драйверы, обнаружив отсутствие Master-устройства, прекращают дальнейший опрос данного контроллера.

Conner Present (CP) — имеющийся на некоторых моделях режим поддержки винчестеров Conner в режиме Slave; введен из-за несовместимостей в диаграммах обмена по интерфейсу.

Cable Select (CS, CSel) — выбор по разъему кабеля — режим, в котором устройство само устанавливается в режим Master/Slave в зависимости от типа разъема на интерфейсном кабеле.
Для этого должен быть выполнен ряд условий:

— оба устройства должны быть установлены в режим Cable Select;
— контакт 28 со стороны контроллера должен быть либо заземлен, либо на нем должен поддерживаться низкий уровень;
— на одном из разъемов кабеля контакт 28 должен быть удален, либо отключен подходящий к нему провод кабеля.

Таким образом, на одном из устройств контакт 28 оказывается заземленным (этот винчестер настраивается на режим Master), а на другом — свободным (Slave).

Это означает, чтобы начал работать режим Cable Select нужен в первую очередь специальный шлейф.
Он симметричен, т.е. если его сложить пополам, то ровно в середине будет коннектор.
Именно этот коннектор включается в мат. плату, а оба оставшихся крайних коннектора — в устройства IDE.

На обоих IDE устройствах перемычки переключаются в режим Cable Select.
Тогда контроллер сам выбирает, кто ведущий, а кто ведомый в этой паре.

Этот режим корректно работает только при наличии двух устройств на кабеле и не получил широкого распространения.
На обычном кабеле этот режим не работает.

В комплекте с мат. платами идут кабели Master-Slave, и лучше перемычками выставить зависимости устройств.

Все перечисленные режимы устанавливаются перемычками (джамперами) на плате устройства.
Положения перемычек обычно описаны на корпусе или в инструкции.

Как сделать из ide sata. Самый дешевый способ подключить IDE устройство к материнской плате.

Что дают адаптеры

Переходник IDE-SATA был создан для того, чтобы дать вторую жизнь жестким дискам старого поколения, которые еще не пришли в непригодность. В статье будут описаны оба интерфейса и способы их подключения к различным устройствам.

Прежде чем приступить к описанию переходника IDE-SATA, разберемся в том, что такое разъем IDE/PATA. Многие пользователи будут уверять, что данный разъем потерял свою актуальность.

Расшифровка трех букв IDE означает «встроенную в привод электронику», то есть, аббревиатура указывает на наличие запчастей внутри корпуса жесткого диска, которые работают с разъемом PATA. Получается, что устройство сокращенно называется IDE, а разъем, к которому оно подключается — PATA.

Современный интерфейс SATA превышает устаревший вариант жесткого диска по скорости, которая стартует от 150 мегабайт в секунду, в то время как максимальная скорость передачи данных у IDE меньше и достигает 130 мегабайт в секунду.

Жесткие диски с разъемом IDE подключаются к материнской плате с помощью шлейфа на 40 или 80 контактов. Шлейфы могут иметь несколько штекеровов, один из которых подключается к разъему на материнской плате, а остальные подсоединяются к жестким дискам, причем, работать одновременно несколько жестких дисков данного поколения могут под определенным протоколом, а системой будет выбрано первичное и вторичное устройство.

Этот разъем предназначен и для использования переходника IDE-SATA, и для подключения к материнской плате. В отличие от предыдущей версии интерфейса, подключение SATA обладает большей скоростью передачи данных.

Так как интерфейс SATA последователен, то способ передачи данных осуществляется путем отправки одного бита за другим непрерывным потоком, в то время как предыдущий вариант подключения к материнской плате обладал параллельным интерфейсом, передающим данные по определенному количеству бит одновременно.

Кроме ускоренной передачи данных интерфейс может похвастаться пониженным энергопотреблением, что повлечет увеличение срока эксплуатации в связи с уменьшенным тепловыделением.

Разница с устаревшей версией заключается и в самих разъемах: у PATA было 40 контактов, а SATA демонстрирует всего семь. К тому же усовершенствованный кабель обеспечивает повышенную прочность при многократных подключениях.

Если старая версия подразумевала максимальное количество подключаемых жестких дисков в количестве двух штук при помощи одного шлейфа, то у SATA есть возможность обеспечить работу каждого устройства по-отдельности, подключив их к материнской плате отдельными кабелями.

Чтобы подключить интерфейс SATA, потребуется два кабеля, один из которых будет присоединен к материнской плате, а другой — к блоку питания. Если использовать старый интерфейс, то понадобится переходник IDE-SATA. Иногда для подключения к блоку питания используется четырехконтактный кабель Molex («Молекс»), который подает напряжение 12 и 5 вольт, ширина провода составляет 2,4 см.

Первое поколение SATA сейчас мало где используется, так как ее шина работала на 1,5 гигагерцах, а скорость обмена данными была всего 150 мегабайт в секунду.

Следующее поколение, которое впервые появилось в 2004 году, внешне ничем не отличалось от предыдущей версии, однако частота шины была увеличена до 3 гигагерц, а пропускная способность выросла вдвое, то есть до 300 мегабайт в секунду.

Третье поколение, и последнее, стало доступно в 2008 году. В лучших традициях этого интерфейса была увеличена скорость передачи данных в два раза, а именно — до 600 мегабайт в секунду.

Так как третье поколение было последним, а технологии не стоят на месте, то было выпущено две модификации данного разъема, которые работают с переходниками на жесткие диски IDE-SATA.

SATA 3.1 стал доступен в 2011 году и получил нововведение, которое активирует протокол, позволяющий не потреблять электроэнергию в спящем режиме. Передача данных осталась на том же уровне, что и у базового третьего поколения.

Вторая модификация, которая носит название SATA 3.2, также известна как SATA Express. В 2013 году разработчики данного разъема решили совместить два семейства интерфейсов — это PCIe и SATA. В работе двух интерфейсов базовым принято считать PCIe, так как его скорость передачи данных гораздо выше, что идет на пользу SATA.

Данный интерфейс был определен в отдельную группу, так как его задача — подключение устройств, которые являются внешними. Для лучшего определения в название была добавлена буква «е», которая означает External, то есть «внешний». Широкое применение нового разъема стало популярным с 2004 года.

В первой версии данного интерфейса был один существенный нюанс, который заключался в приобретении отдельного кабеля для объединения устройств. В дальнейшем, когда была выпущена модификация eSATAp, появилась возможность подключать его через кабель USB 2.0, а данные могли передаваться с напряжением в 12 и 5 вольт.

Когда стало ясно, что из себя представляют оба разъема, можно разобраться, как подключить переходник IDE-SATA. Итак, если в наличие есть оптический привод IDE, который необходимо подключить к современной материнской плате, то можно воспользоваться специальным переходником.

Большинство материнских плат переходники IDE-SATA используют в обоих направлениях. Другими словами, если устройство новое, а плата старая, то переходник станет идеальным решением проблемы, и наоборот.

Подключение IDE-SATA

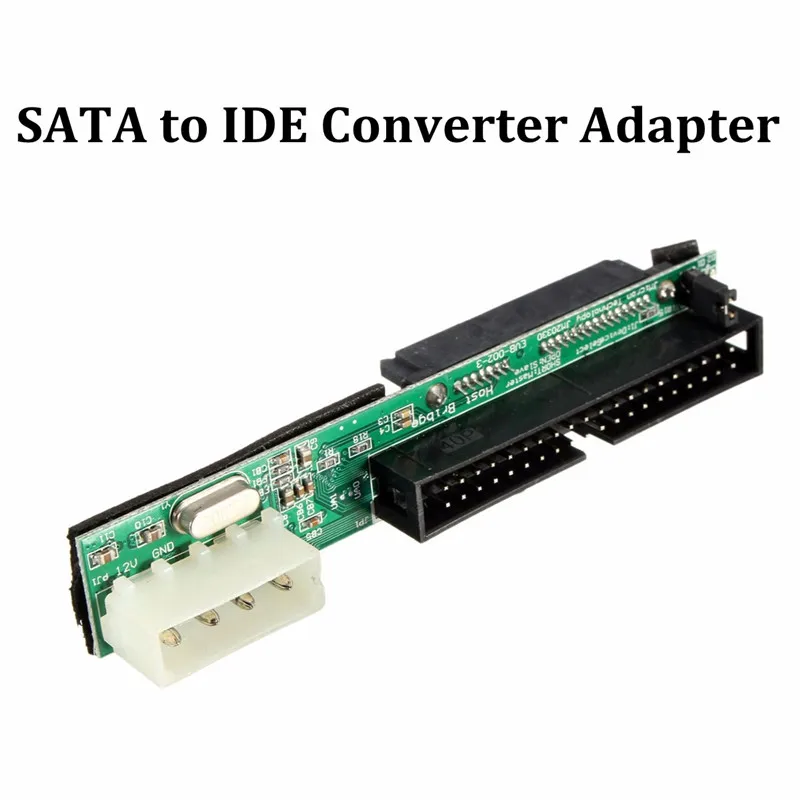

Итак, на переходнике расположено четыре разъема, каждый из которых выполняет свою роль:

• Разъем на четыре контакта предназначен для подключения питания для переходника.
• Первый разъем SATA используется в качестве подключения аналогичного устройства к устаревшей материнской плате.
• Второй разъем SATA рассчитан на подключение к устройству IDE от более современного варианта материнской платы.
• Последний разъем — это 40-контактный IDE интерфейс, который подключается к соответствующему шлейфу.

Для того чтобы не запутаться и грамотно скорректировать работу переходника, инженеры установили на нем контроллер, который нужно переключать в соответствии с выбранным режимом работы. После этого переходник IDE-SATA для DVD-привода будет работать идеально.

Подключение винчестера ноутбука на шлейф IDE производится с помощью переходника IDE 2.5 на SATA 3.5.

Если в стационарном варианте переходник был необходим для того, чтобы продлить жизнь старому жесткому диску, то в этом случае он играет роль кабеля передачи данных. Дело в том, что при покупке нового ноутбука можно столкнуться с такой проблемой как перемещение информации со старого жесткого диска на новый. Именно для этого был изобретен переходник с IDE на SATA для ноутбука.

Для стандартной передачи данных с одного жесткого диска на другой вполне подойдет решение, в котором используется шлейф для подключения к стационарному ПК. Шлейф одним концом подключается к жесткому диску IDE, а другим концом присоединяется переходником к SATA.

Переходник такого формата однозначно подойдет для тех, кто облегчает свой ноутбук, используя только внешние оптические приводы, так как встроенный привод отсутствует.

Определение интерфейса на материнской плате

Итак, прежде чем приобретать новый жесткий диск, сначала уточните, какую версию поддерживает материнская плата.

Первый способ — это воспользоваться интернетом и выйти на сайт производителя материнской платы, где в ее характеристиках будет указана не только серия разъема, но и их количество.

Второй способ — визуальный: вам придется поискать на самой материнской плате уточняющие надписи рядом с разъемами для жестких дисков.

Следующий способ определения — это использование специальной программы тестирования жестких дисков, которая называется CrystalDisk Info. Она способна дать полное описание используемого жесткого диска, рассказать о его характеристиках и рабочем состоянии, наглядно показать, в каких режимах работает и какой поддерживает.

Если так случилось, что приобретенный по незнанию жесткий диск не соответствует заданному разъему, то не нужно его моментально возвращать. Именно для таких ситуаций были созданы переходники от одних версий для других.

Производство жестких дисков не стоит на месте. Технологии активно развиваются: скорость записи и считывания растет, увеличивается срок эксплуатации, появляются новые стандарты и форм-факторы, из-за чего многие старые устройства становятся несовместимы с современными компьютерами. Использовав IDE SATA переходники, можно заставить даже старую машину работать с новыми накопителями.

Различия SATA и IDE

IDE (ATA) — параллельный интерфейс подключения накопителей или оптических приводов к материнской плате. Старый стандарт 1990-х годов. IDE технология использует разъем 40 пин для подключения к материнской плате и отдельно 4 пина питания. В настоящее время почти вышедший из употребления класс. Исключение составляет старая техника, которая все еще эксплуатируется по непонятным причинам.

SATA — последовательный интерфейс обмена информацией. Сейчас применяется во всех новых устройствах. Обладает рядом преимуществ перед старой системой.

Основные достоинства SATA:

• высокая скорость считывания/записи информации;
• увеличенный объем непосредственно накопителя;
• возможность подключения устройств без перезапуска системы.

Существует также более свежая разновидность — eSATA. Тот же SATA, но гарантирует стабильный контакт на протяжении всего времени работы. Применяется для внешних HDD.

Зачем нужен переходник?

Есть несколько проблем, которые способны вызвать желание приобрести переходник IDE SATA. Например, дома лежит старый жесткий диск с интерфейсом IDE на 80 ГБ, а вам вдруг понадобилось «вытянуть» из него фотографию. Подключить его к новому компьютеру с разъемами SATA не выйдет.

1. На компьютере резко стало не хватать объема памяти, а под рукой оказался IDE жесткий диск нужного объема, который на первый взгляд бесполезен.
2. Ситуация может быть и обратной: без апгрейда на IDE интерфейсах хочется получить больше дополнительной памяти или восстановить файлы.

У всех ситуаций одно решение — использовать SATA/IDE или IDE SATA переходник. Он способен конвертировать поток данных из одной системы в другую, таким образом стирая границы между разными стандартами. Сложность применения — не более чем использование адаптера для microSD карт.

Как выбрать?

Первым делом стоит определиться, какой именно переходник нужен. Есть целых пять вариантов:

• IDE/SATA.
• SATA/IDE.
• IDE USB.
• SATA USB.
• IDE SATA USB.

Первые два пункта подходят для внутренней установки. Они будут полезны, если один или несколько жестких дисков, или SSD разных стандартов захочется поместить в корпус компьютера. Обычно эти переходники даже не имеют корпуса и никак не защищены. Выглядят как обычная плата, где интуитивно понятно — куда и что подключать.

Важным параметром переходника с IDE на SATA является скорость считывания и передачи информации. В случае с USB адаптером, это может быть 2.0 или 3.0 версия. Последняя позволяет быстрее оперировать информацией, но зависима от версии портов компьютера, а также от возможностей самого винчестера.

IDE SATA с USB выходом

Кроме адаптеров переключения между стандартами IDE SATA, на прилавках можно встретить IDE SATA USB переходники. Данный девайс позволяет подключать любые жесткие диски прямо к порту USB независимо от стандартов. Так, допускается использовать обычные в качестве большой флэшки. Это полезно в большей степени для ноутбуков или планшетов.

Встречаются как универсальные (SATA IDE переходник на одной плате, подключение сразу нескольких носителей одного или разного типа), так и раздельные (только SATA или IDE) переходники. Выбор зависит от конкретных потребностей и цены. Важным параметром при выборе будет наличие встроенного или дополнительного блока питания. Без него адаптер обойдется немного дешевле, но окажется менее функциональным. Есть возможность использования центрального блока питания компьютера, но это не всегда удобно, к тому же придется каждый раз откручивать крышку.

Питание

Диски серии IDE питаются от обычного разъема Molex с выводами 12v и 5v. Он есть на всех блоках питания.

SATA диски требуют подключения для плат 12v, 5v и 3.3v. Для это можно подыскать обычный переходник питания SATA IDE на 15 пин с Molex разъема. Проблема в том, что стандартный Molex не имеет провода 3.3v, а значит, и запитать некоторый блок платы не в состоянии. Эта особенность была учтена производителями дисков, в некоторой степени решена.

Подключенный через накопитель с питанием от переходника Molex/Sata, будет адекватно работать на всех машинах, но не на всех сможет поддерживать технологию горячего подключения (извлечение или присоединение к системе во время работы). На большинстве современных блоков питания присутствует отдельный вывод — SATA разъем, который не относится к Molex и включает питание 3.3v. Так или иначе, но для работы современные SATA девайсы не требуют напряжения 3.3v.

Переходник или новый накопитель?

На этот вопрос нет однозначного ответа. Все зависит от ваших предпочтений и бюджета. В нынешнее время цены на память сильно снизились, но все равно не радуют в некоторых моментах. Возможно, более рациональным решением будет приобретение нового накопителя или док станции, которая позволит быстро подключать жесткие диски разных форматов по принципу флешки.

Стоит учесть, что покупка нового винчестера может потянуть за собой апгрейд всей системы, в то время как установка адаптера ни к чему не обязывает.

Сделай сам

Большинство полезных электронных девайсов можно собрать всего за несколько долларов своими руками, без особых знаний электроники, но адаптер IDE SATA вряд ли попадает под категорию легко воспроизводимых устройств. В конечном счете, скорее всего, будет потрачено куда больше времени и средств, чем в случае покупки готового переходника, хотя на просторах Интернета легко найти множество рабочих схем. А вот «техномонстрам» такая задача должна прийтись по душе.

IDE — устаревший разъем для подключения жестких дисков и дисководов для CD и DVD дисков. В современных материнских платах он встречается все реже. Следственно у владельцев таких устройств могут появляться загвоздки при подсоединении к ним больше современных комплектующих. Почаще каждого эти загвоздки решают при помощи переходников-конвертеров .

Инструкция

1. Приобретете переходник SATA-IDE.

2. Отключите питание и все соединительные кабели вашего компьютера. Откройте крышку системного блока. На несколько секунд прикоснитесь к батарее отопления. Это нужно для того, дабы снять с ваших рук заряд статического электричества, напротив он может повредить эмоциональные компоненты компьютера.

3. Возьмите шлейф SATA — он потребуется для подключения к материнской плате вашего переходника. SATA-шлейф традиционно около 25 сантиметров в длину, почаще каждого, красного цвета. Вы легко его узнаете по разъему: шириной около сантиметра, плоский, с небольшим загибом на одном крае. Обе стороны SATA-шлейфа равноправные, следственно не имеет значения, какой стороной вы его воткнете в материнскую плату, а какой — в переходник.

4. Также будет надобен шлейф IDE, дабы подключить ваш дисковод либо грубый диск к конвертеру. IDE-шлейф плоский, в ширину около 5 сантиметров, с жесткими пластиковыми коннекторами в виде 2-х рядов отверстий. Обыкновенно имеет три разъема, один на отдалении от 2-х других. Данный разъем применяется для подключения к материнской плате либо к контроллеру.

5. Обнаружьте на материнской плате всякий вольный SATA-коннектор. Они по форме соответствуют шлейфу SATA, только окружены защитной рамкой, которая поможет положительно подсоединить кабель. Воткните один конец кабеля в материнскую плату, а иной — в ваш переходник.

6. Объедините IDE-шлейфом ваше устройство (дисковод либо грубый диск) и переходник SATA-IDE. В переходник воткните далекий одиночный конец шлейфа, а в дисковод — один из свободных коннекторов с иной стороны.

7. Обратите внимание: рядом с местом для кабеля на вашем дисководе имеется группа из шести штырьков-контактов, которые могут быть объединены крошечной пластиковой перемычкой — джампером. С верхней либо нижней стороны дисковода вблизи этих штырьков вы обнаружите отметки MA/SL/CS. Если у вас нет перемычки, то ничего делать не необходимо. Если перемычка имеется, выдерните ее и установите наоборот метки CS. Это необходимо для верного определения вашего устройства.

8. Подключите белый прямоугольный коннектор от блока питания к вашему дисководу. Если на переходнике есть белое прямоугольное гнездо с четырьмя штырьками, подключите еще один коннектор от блока питания к нему. Вставьте дисковод либо грубый диск в корпус вашего системного блока, если вы его вынимали.

9. Воткните кабель питания, кабели от клавиатуры, мыши и монитора. Включите компьютер – ваш переходник готов к работе.

Что делать в обстановки, если у вас на материнской плате не установлен sata-разъем, а вам нужно подключить оборудование именно к этому разъему. Суровые диски сегодня продаются именно для sata-интерфейсов. А обнаружить грубый диск с интерфейсом IDE проблематично. Безусловно, это допустимо, но на искания такого винчестера может уйти много времени. На самом деле задачу решить дозволено достаточно примитивно – приобрести и установить в материнскую плату sata-контроллер .

Вам понадобится

• Компьютер, sata-контроллер, отвертка

Инструкция

1. Отключите от компьютера питание. Открутите винты, которые крепят крышку системного блока, и снимите ее. Контроллер необходимо установить в PCI-слот. Если вы не знаете, где на вашей материнской плате PCI-слоты, можете посмотреть в технической документации к компьютеру. Если технической документации у вас нет, обнаружьте их на материнской плате независимо: все слоты на системных платах подписаны. Как водится, они находятся в левом нижнем углу материнской платы, рядом со слотом подключения видеокарты. В зависимости от модели системной платы, может быть различное число PCI-слотов. Три должно быть минимум.

2. Примитивно вставьте sata-контроллер в один из PCI-слотов, позже чего зафиксируйте его с поддержкой винта. Куда закручивать винт будет видно позже того, как вы подключите контроллер к PCI-слоту. Не закрывая крышку системного блока, подсоедините компьютер к питанию и включите. Когда загрузится операционная система, она должна распознать контроллер механически.

3. Фактически все контроллеры имеют спецтехнологию Plug & Play, так что при подключении настраивать их не придется. Когда устройство будет распознано системой, установите его программное обеспечение. Для этого воспользуйтесь диском с программным обеспечением, тот, что должен идти в комплекте к контроллеру. Дополнительное программное обеспечение расширит его вероятности.

4. После этого отключите компьютер и подсоедините к контроллеру надобные sata-устройства. Дальше надобно подсоединить к ним кабель питания. Посмотрите, есть ли на вашем блоке питания кабель с sata-интерфейсом. В том месте, где кабель подключается к устройству, должна быть надпись sata. Если на блоке питания такого кабеля нет, вы не сумеете подключить питание к устройству. В этом случае приобретите переходник для подключения питания sata. Такие есть в любом магазине компьютерной техники.

Суровые диски, дисководы для чтения и записи компакт-дисков с разъемом IDE выпускаются теперь в гораздо меньших числах, чем прежде. В новых системных блоках трудно обнаружить место для размещения таких устройств. Впрочем еще дозволено встретить компьютеры, в которых применяется данный тип разъема. При его подключении необходимо рассматривать некоторые особенности.

Инструкция

1. Обнаружьте разъем для подключения шлейфа IDE на дисководе для компакт- и dvd-дисков – он выглядит как прямоугольник с двумя рядами коротких штырьков, каждого 40 штук. Сурово говоря, IDE — наименование не вовсе точное и на любой случай, запомните остальные наименования этого интерфейса: PATA, EIDE, Parallel ATA. Это поможет вам предпочесть и купить необходимый шлейф в магазине.

2. Отключите ваш компьютер и отсоедините кабель питания. Перед тем как снять крышку системного блока, дотроньтесь до батареи отопления, дабы снять статическое электричество — оно может повредить электронные компоненты компьютера. Снимите боковую крышку системного блока.

3. Вначале обнаружьте IDE-разъем на материнской плате, к которой вы хотите подключить шлейф. На различных моделях колодка IDE-подключения может находиться в различном месте, изредка данный коннектор выведен на боковую сторону.

4. Возьмите ваш IDE-шлейф. Вы увидите на нем три разъема, причем один из них на большем расстоянии от 2-х других. Именно его и надобно воткнуть в место для подключения на материнской плате. Если коннекторов на плате не один, а два, можете применять всякий на ваше усмотрение.

5. Объедините разъем IDE-шлейфа с материнской платой. Обратите внимание, что колодка, которая окружает штырьки, имеет небольшую выемку. И верно такой же выступ есть на пластиковой части шлейфа. Поверните шлейф верной стороной и вставьте. Не необходимо прилагать огромное усилие – если перестараетесь, то можете сломать материнскую плату.

6. Сейчас подсоедините то устройство, у которого IDE-подключение. В различие от новых дисководов и жестких дисков, которые подключаются тонким кабелем SATA и которые немыслимо подключить ненормально, разъемы типа IDE требуют наблюдательности. Рядом с местом для шлейфа есть группа контактов в виде шести штырьков. Они традиционно помечены как CS/MA/SL. Если присмотреться, два контакта могут быть замкнуты пластиковой перемычкой – ее называют «джампер».

7. Если у вас шлейф будет подключать только одно устройство, выньте джампер и подключайте кабель любым из свободных коннекторов к вашему дисководу либо жесткому диску. Если у вас несколько дисководов и желаемый не заработал, испробуйте иной разъем.

Видео по теме

Интерфейс Sata на данный момент является самым комфортным методом подключения носителей информации к компьютеру, обеспечивающим высокую скорость передачи данных. Также разъемы занимают меньшую площадь, что гораздо продлевает срок службы устройства. Подключение дисковода через Sata отнимает гораздо поменьше времени, нежели установка носителей по привычному сценарию.

Вам понадобится

• – отвертка либо шуруповерт.

Инструкция

1. Отключите компьютер и отключите его от источника питания. При помощи отвертки либо шуруповерта открутите крепежные элементы боковых стен системного блока. Если вы открываете крышку компьютера впервой, обратите внимание на присутствие гарантийных наклеек: если срок ручательства еще не вышел, это может лишить вас ручательства продавца либо изготовителя устройства.

2. Выберите оптимальное расположение дисковода так, дабы он находился в зоне вентиляции, от того что привод имеет качество нагреваться, что влияет на всеобщий показатель температуры. Сделайте так, дабы шлейфы не мешали работе компьютера, соприкасаясь с материнской платой и другими устройствами; также они ни в коем случае не обязаны задевать кулер. Если у вас в компьютере установлено много устройств-носителей информации, отличнее каждого поставить дополнительную систему охлаждения.

3. Установите оптический привод на выбранную позицию, при этом верно закрепив его особыми шурупами, они могут идти в комплекте с дисководом либо продаваться в компьютерном магазине, многие из них даже различаются по виду устройства. Класснее каждого не применять обыкновенные болты при установке компьютерной техники.

4. Подсоедините Sata-шлейф к разъему с соответствующим наименованием на материнской плате. При подключении устройств через данный интерфейс абсолютно не имеет значения, какой вид носителя информации к нему подсоединяется. Подключите иной конец шлейфа к разъему на дисководе. Обнаружьте неиспользуемый провод, идущий от блока питания, подсоедините его к приводу и расположите все провода в положительном порядке.

5. Включите компьютер. Установка дисковода через Sata не требует дополнительных действий при включении компьютера. При загрузке присутствие нового привода должно обнаружиться в механическом режиме.

Видео по теме

Обратите внимание!
Не допускайте установки дисковых устройств слишком близко друг к другу, дабы они поменьше нагревались.

Если по непонятным причинам ваш компьютер перестал «видеть» грубый диск, есть несколько причин для появления этой неисправности. Винчестер вышел из строя, кабель питания и дата-кабель подключены неплотно, в BIOS материнской платы отключен sata-контроллер . В первом варианте вам, скорее каждого, придется менять устройство, во втором – проверить кабель, в третьем — верно установить настройки BIOS.

Вам понадобится

• – права менеджера.

Инструкция

1. Зайдите в BIOS компьютера. Для этого сразу позже включения нажмите Del на клавиатуре. На некоторых материнских платах особая клавиша для входа в BIOS может быть различной — прочитайте инструкцию на экране позже включения компьютера. Как водится, с первого раза может не получится, следственно необходимо будет испробовать еще раз. Усердствуйте сразу позже выключения компьютера зачастую нажимать на кнопку.

2. Позже входа в раздел BIOS обнаружьте пункт Integrated Peripherals либо всякий, тот, что по смыслу соответствует интегрированным устройствам. В этом пункте расположены пункты настройки параметров, касающихся внутренних вероятностей материнской платы. Обнаружьте запись Onboard SATA Controller. Либо всякую запись, содержащую слова SATA Controller. Проверьте варианты данного параметра — обыкновенно это Enabled и Disabled, Включен и Отключен соответственно. Наблюдательно устанавливайте все параметры. Для подтверждения нажимайте клавишу Enter.

3. Установите параметр Onboard SATA Controller в значение Enabled и сбережете метаморфозы BIOS, нажав кнопку F10 и ввод, либо перейдя в пункт Exit и предпочтя пункт Save changes. Если вы не нажмете данную кнопку, система в механическом режиме предложит вам сберечь все метаморфозы, которые были произведены. Позже перезагрузки компьютера еще раз зайдите в BIOS, как сделали в первом пункте, и проверьте, найден ли винчестер. Это дозволено сделать в пункте Standard CMOS Features либо Standard CMOS Setup, обыкновенно данный пункт размещен первым по списку. В совокупности же дозволено сказать, что включить sata-контроллер на персональном компьютере нетрудно, основное – немножко разбираться в системе BIOS.

Изредка появляется надобность подключить несколько внутренних жестких дисков к одному системному блоку. Задачи начинаются лишь в том случае, если эти диски имеют разные форматы: IDE и SATA.

Вам понадобится

• переходник IDE-SATA.

Инструкция

1. Не стоит огорчаться – подключить к одной материнской плате суровые диски с различными форматами довольно легко. Снимите стенки системного блока и изучите порты на материнской плате.

2. Дело в том, что довольно зачастую даже те модели материнских плат, у которых стержневой грубый диск подключен через канал SATA, имеют в наличии порты IDE. Почаще каждого к ним подключаются DVD-приводы. Обнаружьте такие разъемы.

3. Если к одному из них подключен дисковод, отключите его и используйте освободившийся шлейф для подключения нового жесткого диска.

4. Если такой порт свободен, приобретите шлейф (если таковой отсутствует) и подключите к нему грубый диск.

5. Не торопитесь отчаиваться, если ваша материнская плата содержит только разъемы SATA либо только IDE. Существуют особые коннекторы, разрешающие подключать суровые диски с альтернативными портами. Приобретите надобный переходник.

6. Подключите купленный коннектор к шлейфу, идущему от материнской платы. Объедините коннектор с жестким диском.

7. Включите компьютер. Для входа в меню BIOS нажмите клавишу Del. Откройте меню Boot Device Priority. Назначьте ваш ветхий винчестер (на котором установлена операционная система) основным устройством при загрузке.

8. Сбережете метаморфозы, предпочтя пункт Save & Exit. Дождитесь загрузки операционной системы. Возможнее каждого, произойдет механическая установка драйвера для нового жесткого диска. Позже ее заключения удостоверитесь в работоспособности подключенного винчестер а.

Обратите внимание!
Относительно ветхие модели материнских плат могут не определить подключенный через переходник SATA-винчестер.Изредка может случиться неверное считывание информации с такого диска, в итоге чего он будет доступен не всецело.

Полезный совет
Перед покупкой коннектора удостоверитесь в том, что вы сумеете подключить питание к жесткому диску.

Жесткий диск или винчестер — неотъемлемая часть любого компьютера.

Также он является одним из самых дорогих комплектующих, поэтому неправильный выбор, подключение и использование может привести к выходу из строя как самого винчестера, так и компьютера. А это очень неприятно и затратно.
Чтобы этого не произошло, в этой статье будут рассматриваться основные способы подключения жестких дисков к ПК.

Виды разъемов для подключения винчестеров

Итак, основные разъемы для передачи данных между материнской платой и жестким диском — это SATA и IDE.
IDE — устаревший вариант коннекторов.

Сейчас они практически не применяются. Только если вы собираете ПК из б/у комплектующих, то можете еще приобрести диск с таким разъемом. Стоить он может немного дешевле SATA. Также старые материнские платы могут иметь только IDE соединение. В таком случае и диск нужен соответствующий.
Иногда, конечно, можно приобрести разные переходники, но это лишняя головная боль и дополнительные траты, а порой некорректная работа оборудования.
SATA разъемы более современны и соответственно имеют большую скорость передачи данных, чем IDE. Она может достигать 3 Gb в секунду.

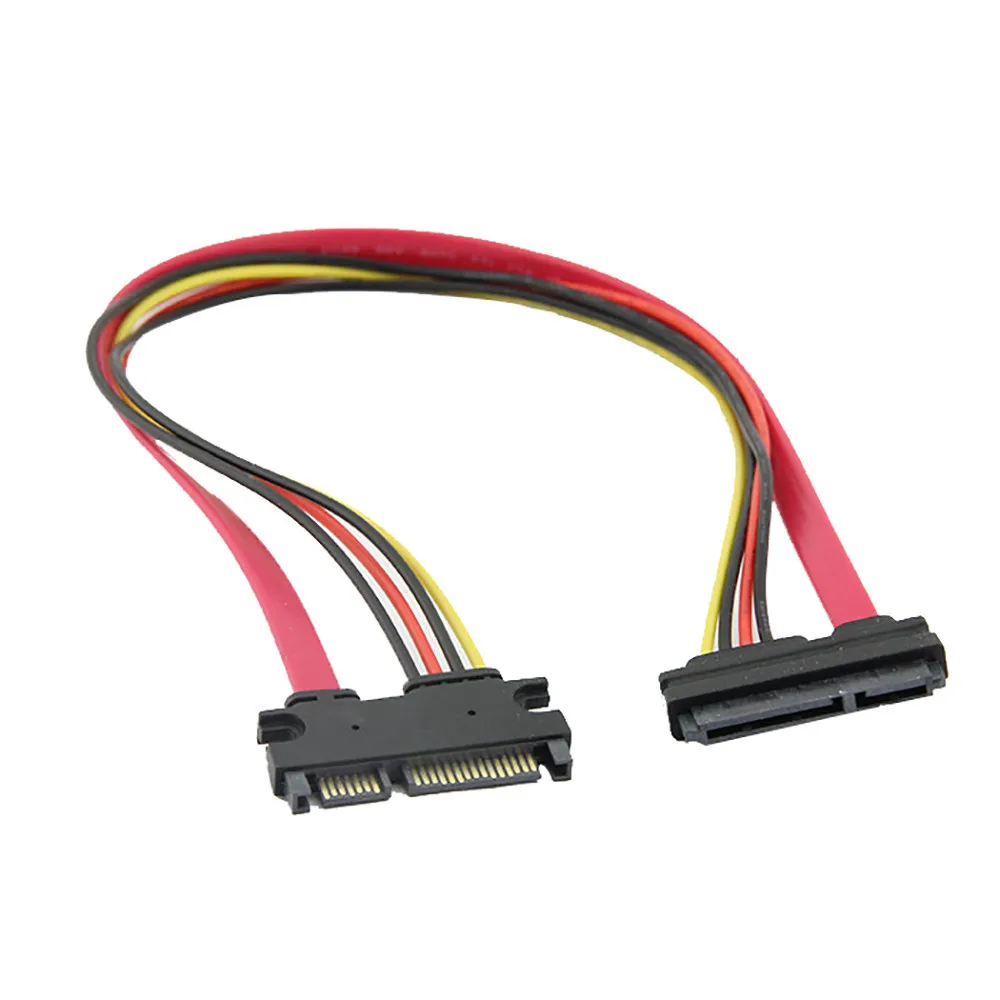

Шнур для передачи данных SATA имеет вот такой вид.

Шнур небольшой ширины. Разъемы состоят из минимального количества контактов. Разъем имеющий г-образную форму, подключается к винчестеру. Прямой — к материнской плате. Полное соединение сопровождается громким щелчком.

Чтобы вытянуть шнур, нужно нажать на металлический рычаг на разъеме и аккуратно потянуть. Не стоит при отсоединении прилагать большое усилие, так как можно вырвать само гнездо с материнской платы. Нужно убедиться, что защелка полностью вышла.

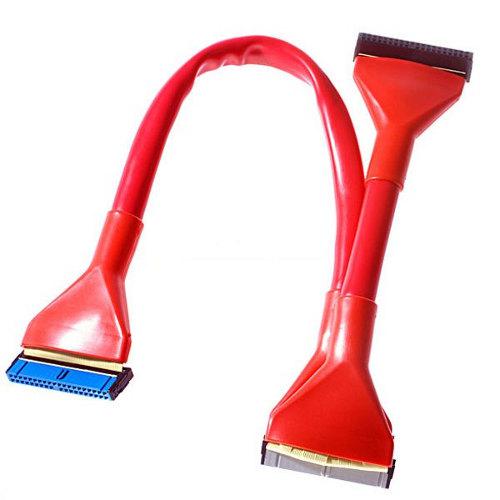

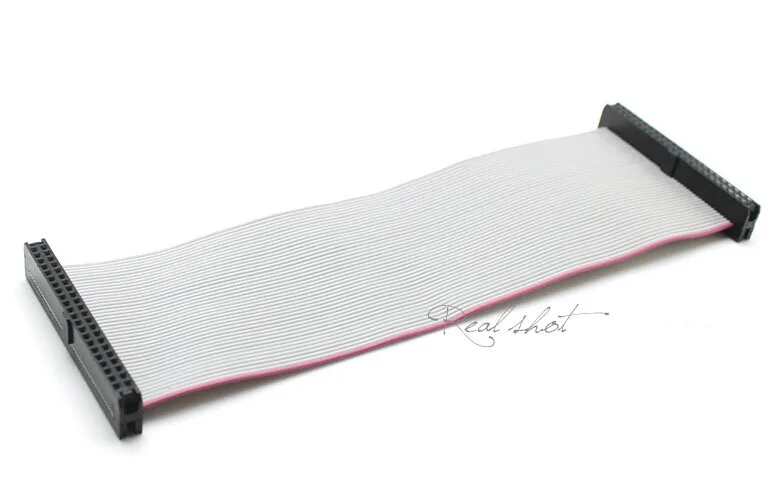

IDE шнур имеет широкий шлейф и большое количество контактов.

Для исключения ошибки соединения на разъеме имеется боковой вырез.

Чаще всего шнуры имеют несколько разъемов. Один для материнской платы и два для IDE устройств,- два жестких диска или диск и CD/DVD привод.

Что касается материнских плат, то они могут иметь:
1. Только IDE;
2. IDE и SATA;
3. Только SATA.
Последний применим в современных топовых материнских платах. Имея такую плату, нет никакого смысла покупать диск с IDE соединением, даже если он заманчиво дешевый.

Соединение шнура питания винчестера

Нетрудно догадаться, что и питающие разъемы в этих двух видах дисков различаются.
Для IDE он имеет во такую форму

Контактов четыре и они довольно мощные.

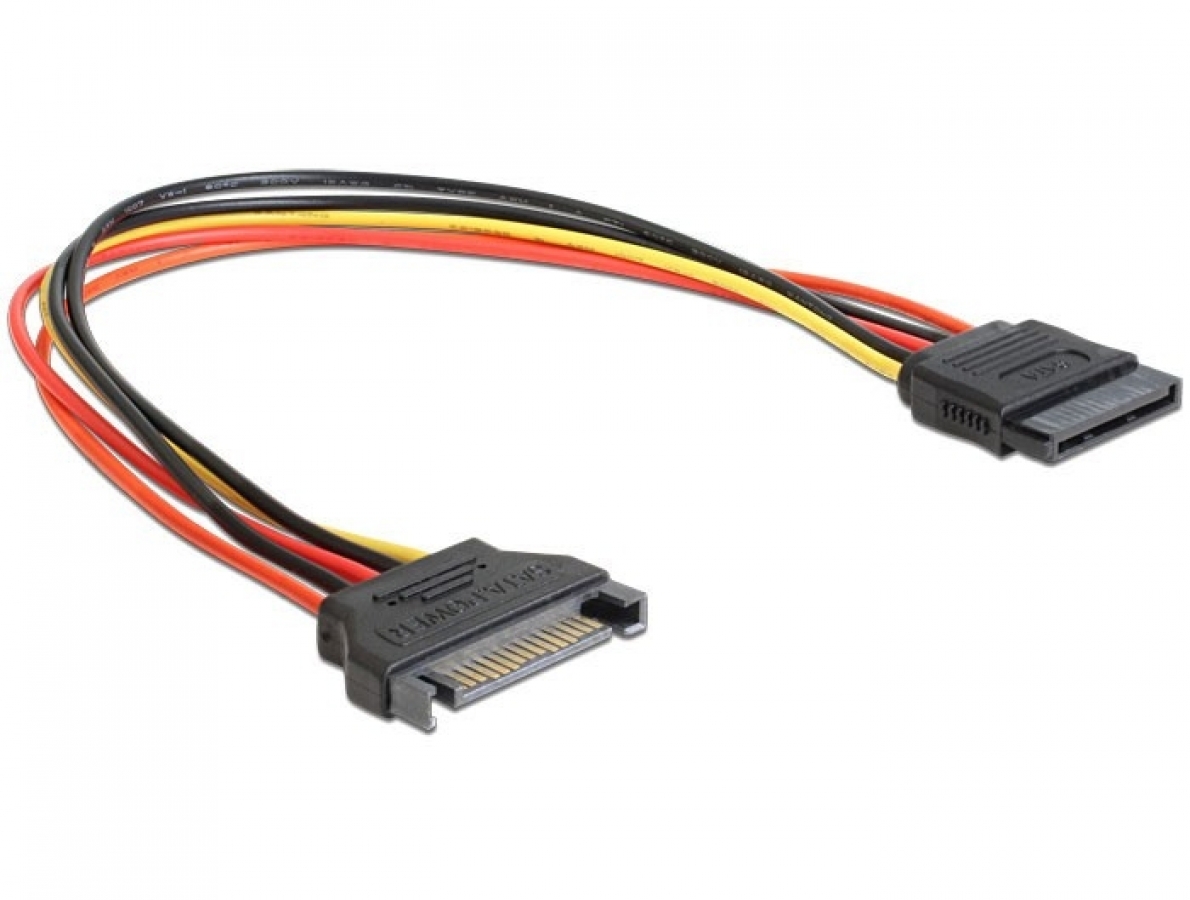

Для SATA — разъем широкий с поворотом на краю.

Благодаря этому повороту, неправильно соединить шнур практически невозможно.
Многое в этом моменте зависит от блока питания. Ранние могут совсем не иметь разъемов для SATA устройств. Но это не проблема. Тут на помощь придет специальный переходник. Стоимость его копеечная.

Современные блоки питания уже имеют несколько SATA шнуров.
Все это нужно иметь в виду при сборке ПК, чтобы не возникало проблем при несовместимости и в последствии траты денег на разные переходники.

Установка жесткого диска

Выбираем «полочку» в корпусе куда установить винчестер. Слишком низкая установка не обеспечит достаточно хорошего отвода тепла с нижней части диска. Перегрев не допустим.
Слишком высокий монтаж может быть затруднен из-за планок оперативной памяти и другого оборудования. Все зависит от особенностей материнской платы и разъемов на ней.

Избегайте статического электричества, способного вывести из строя не только жесткий диск но и другие компоненты ПК. Для этого снимите с себя синтетику и шерстяные вещи. Также перед каждой манипуляцией коснитесь заземленного предмета — это может быть батарея отопления или водопроводный кран. Так можно снять с себя статику.
Аккуратно вставляем диск открытой частью вниз, и стараемся совместить отверстия на корпусе с резьбой на винчестере. Когда все совпадает,-закручиваем винты.

Очень важно, чтобы винты не были слишком длинные, иначе можно повредить диск. Обычно рекомендуют 3мм длины винта.
Будьте осторожны в обращением с жестким диском. Лишняя тряска, удары, падения и т. д. могут повредить дорогостоящее устройство.
Когда винты зажаты и винчестер плотно закреплен в корпусе, подсоединяем шлейф. Сначала к материнской плате, затем к жесткому диску.
Соединение SATA разъемов.

Для использования устаревших ПК все чаще необходим переходник IDE SATA, позволяющий подключать к новым материнским платам старые жесткие диски, изначально не разработанные для SATA стандарта.

У предприятий и домашних пользователей еще встречаются компьютеры, у которых hdd подключается через интерфейс ATA (IDE), разработанный в 1986 году. У пользователя могут возникнуть вопросы, как подключить жесткий диск такого типа под новый компьютер для сохранения данных или использования (если hdd рабочий). Самым простым решением станет применение переходника IDE to SATA. Именно он позволит использовать накопитель с более современным компьютером, поддерживающим SATA-стандарт. Такие контроллеры позволяют снизить затраты на обновление технического парка производственных цехов. Для обычного пользователя устройства помогут сохранить важные данные.

У вас остался hdd с интерфейсом ATA-IDE, и вы хотите снабдить им новый ПК? Сейчас это проблематично: производители ПК перестали поддерживать этот стандарт. Его вытеснил SATA, первый стандарт которой появился в 2003 году, а последний (версия 3.0) — в 2009-м году.

Если требуется подключение старого жесткого диска, то нужен специальный контроллер, он сможет согласовать различные комплектующие ПК. Обычно такое устройство называется переходник SATA to IDE, без него такое подключение просто невозможно.

Устаревшее оборудование, работающее на медленном стандарте IDE (иде), во много раз уступает по производительности устройствам нового типа, даже поддерживающим самую первую редакцию САТА-стандарта. Но эти устройства были массовыми и встречаются даже сейчас (dvd-приводы, hdd).

Использование старого оборудования очень актуально в корпоративном сегменте. Многие программируемые станки, производственные линии использовали ПК, у которых жесткий диск IDE был основным накопителем данных. Обычно аппараты работали под MS-DOS или на более новых NT/9x-системах. А для таких ОС подключение к жесткому диску по старому протоколу имеет решающее значение для работоспособности.

Что дают адаптеры?

Очень часто промышленное, дорогостоящее оборудование работает на устаревшем ПО, под которое требуется особая аппаратная конфигурация. При выходе из строя hdd программы еще можно восстановить из архива или получить у производителей оборудования, но hdd старого типа найти проблематично. Проще использовать переходник IDE в SATA и подключить самый дешевый новый диск.

Так, с минимальными вложениями можно восстановить работоспособность промышленного компьютера. В домашних же условиях адаптер SATA в IDE будет полезен для скачивания контента с устаревшего накопителя. Использовать старый hdd можно только в случае его полной работоспособности. Также его объем должен быть достаточно высок (свыше 80 Гб), а стоимость — больше, чем у переходника IDE к SATA, иначе нет смысла использовать такой диск через дорогостоящий адаптер. К тому же, когда мы через него соединяем накопитель с платой, продуктивность hdd снижается.

Сделать своими руками такой переходник не получится (сложно и дорого). Кроме того, при подключении могут возникнуть проблемы с аппаратной несовместимостью. Да и общие затраты на изготовление своими руками такого переходника неоправданно высокие.

Использование старой ОС

Для корректной работы старой системы и прикладных программ на более современном оборудовании (в частности на hdd) нужны переходники, например, конвертер IDE, который позволит подключить к новой материнской плате старый накопитель или новый заставить работать со старой системой.

Необходимо помнить о том, что через переходник не всегда можно корректно работать с особо старыми программами. Он поможет считать и сохранить данные, но работа устаревшего софта может быть затруднена.

В случае, когда конвертер SATA IDE применяется для использования в системах MS-DOS или старых версий Windows, возможны ошибки и сбои. При покупке такого прибора желательно в технических характеристиках обратить внимание на совместимость и системные требования. В подавляющем большинстве устройства IDE SATA, или SATA к IDE, работают на ОС Windows XP, а в этой системе можно включить эмуляцию корректной работы с софтом, написанным для MS-DOS. Так что такие устройства помогут подключить SATA-диск к старому промышленному ПК, изначально не поддерживающему данный стандарт. Это будет дешевле, чем закупать полностью новый компьютер и проводить его тонкую настройку. Как подключить переходник ide-sata и процесс его подключения смотрите более подробно в видео.

Обжим плоского шлейфа разъемами IDC и FDC

Обжим плоского шлейфа разъемами IDC и FDC

03.11.14

Плоский шлейф. Общие сведения

Плоский шлейф вкупе с разъемами типа IDC, FDC и прочими подобными считаю одним их наигениальнейших изобретений человечества. Плохо ли – за полторы минуты изготовить соединитель, состоящий из 40 проводов? Есть мнение, что это весьма и весьма неплохо. К тому же плоский шлейф (это у которого расстояние между проводами 1,27мм) имеет сечение жилы около 28AWG, что в переводе на нормальный язык составляет 0,075мм² в наихудшем случае. Это теоретически позволяет пропускать через одну жилу ток до 0,45А/0,75А (для расчетной плотности тока 6А/мм² и 10А/мм² соответственно), а в реальности одна отдельно взятая жила шлейфа практически не греется и при токе в 2А. Но даже и 0,45А – весьма неплохая цифра, особенно для «логических» схем.

В связи с удобством и быстротой изготовления, использую данный тип соединения практически во всех своих поделках. После разъемов WF-xx и прочих подобных плоский шлейф – просто песня. А посему – неплохо бы уметь мастерить из него соединители.

Обжим шлейфа разъемом IDC

Наверное, лучше всего для изготовления соединителей из плоского шлейфа подходят спецприблуды для обжима IDC разъемов (кримперы). Однако, лично у меня такого нет (хотя и пользую шлейфяные соединители более 10 лет). Дело тут не в цене (которая, кстати, совсем невелика), а в элементарной забывчивости. Когда кримпер не нужен, купить его, естественно, забываешь, а когда нужен – покупать уже некогда. Ну и так до следующего раза. Конечно, если бы без спецприблуды было никак – она была бы довольно скоро приобретена. Но оказалось так, что для обжима плоского шлейфа разъемами IDC и FDC (а других я, как и большинство радиолюбителей, и не использую) нужны всего лишь обычные тиски.

Процесс обжима плоского шлейфа разъемами IDC и FDC рассмотрим на примере коннекторов IDC-14 и FDC-14. Для работы нам понадобится сам шлейф с разъемами, тиски и костыли в виде разъема IDC-40, отрезанного со старого IDE-шного кабеля для жесткого диска компьютера:

Как будет понятно в дальнейшем, не обязательно использовать именно IDC-40, р́авно как и поганить рабочий кабель для винта. Просто именно я использую именно разъем IDC-40 (так уж сложилось исторически, поскольку IDE-шных кабелей у нас на работе – как грязи). Кстати, нужно брать разъем без верхней скобы, т.е. тот, который наколот посередине шлейфа:

Итак, начнем с разъема IDC. Для начала надо его разобрать – снять верхнюю скобу:

Затем просовываем шлейф между торчащими контактами разъема (т.н. «ласточкин хвост») и оставшейся пластмассовой защелкой и сжимаем полученную конструкцию пальцами для фиксации шлейфа в разъеме. После этого нужно выровнять шлейф – угол между ним и разъемом должен быть как можно ближе к 90 градусам:

Если шлейф не выровнять, это может повлечь за собой замыкания между его жилами (у меня такое бывало по первости). А еще лучше сразу приучить себя первую жилу шлейфа (это которая помечена) соединять с первым контактом разъема IDC/FDC (обычно помечен треугольником). Это позволит в дальнейшем избежать путаницы и неправильно обжатых соединителей.

Далее тащим всё это к тискам и слегка зажимаем в них разъем со шлейфом. Именно слегка: пока со всей дури затягивать не надо. После этого нужно продвинуть разъем ближе к центру губок тисков. Ну а дальше можно со спокойной душой завершать обжим – просто сдавить IDC тисками до упора:

Всё, как таковой процесс обжима завершен.

Однако, после этого обычно из разъема торчит небольшой огрызок шлейфа. Если надо красоты – можно этот огрызок ср́езать канцелярским ножом или, на крайняк, обычными ножницами:

Ну и последний штрих – для уменьшения механической нагрузки на место соединения шлейфа и контактов коннектора IDC можно установить на разъем верхнюю скобу. Для этого заворачиваем шлейф, одеваем скобу и пальцами сжимаем полученную конструкцию:

Скоба защелкивается довольно легко, и тисков здесь не надо – хватает усилия пальцев.

Ну и теперь можно себя поздравить – шлейф обжат разъемом IDC:

В завершение хотел бы добавить вот что. Хотя дополнительная верхняя скоба и облегчает жизнь обжатого разъема, она также довольно нехило увеличивает его общую высоту. В ряде же поделок это является недопустимым, поскольку максимальная высота ограничена выбранным корпусом устройства, и разъем с верхней скобой туда просто не залезет. В этом случае вполне можно обойтись и без скобы, только разъем IDC нужно втыкать и выдирать из платы очень аккуратно. Общее правило (не только, кстати, для плоского шлейфа) – не дергать за провод, все механические нагрузки прикладывать только к самом́у разъему.

Ну и небольшой апдэйт. Как правильно подсказывают знающие камрады, я совсем не коснулся темы «перекрестных» соединений. Зачем они вообще нужны – разговор отдельный, и в рамках данной заметки не особо важный. Грубо говоря, перекрестный шлейф – это такая же херовина, что описана выше, только два соседних пр́овода у нее «перепутаны». Типичный пример использования перекрестного соединения – подключение преобразователя RS232/RS485 к исполнительным модулям вместо микроконтроллера. В этом случае линии RXD и TXD должны быть волшебным образом поменяны местами. Более подробное рассмотрение данного вопроса потребовало бы отдельной заметки, посему здесь просто покажу, как подобные перекрестные шлейфы изготавливать.

Итак, исходные данные те же – кусок шлейфа и разъем IDC. Пусть нам надо «перепутать» контакты №№1 и 2. Не вопрос – берем шлейф и отковыриваем от него соответствующие провод́а примерно на 4-5см. Ну а дальше переворачиваем эти два пр́овода, и придерживаемся прежней логики – засовываем провод́а в разъем, обжимаем его в тисках и обрезаем излишки шлейфа:

В итоге получаем перекрестный кабель, подобный, кстати, «классике» – перевернутому шлейфу для флоппи-дисководов. Ну а мы переходим к следующему разделу данной заметки.

Обжим шлейфа разъемом FDC

Процесс обжима плоского шлейфа разъемом FDC полностью аналогичен процессу обжима разъемом IDC. Разница только в одном – в отличие от IDC, разъем FDC нельзя тупо засунуть в тиски, ибо при этом погнутся все контакты разъема (это которые впаиваются в плату). И тут нам на помощь приходят костыли – в моем случае это разъем IDC-40, отрезанный от кабеля IDE.

Итак, точно также вставляем шлейф в разъем и выравниваем его. Затем берем костыль и вставляем полученную конструкцию в его дырки:

И, как нетрудно догадаться, вот такой бутерброд уж́е можно совать в тиски и зажимать его – контакты разъема FDC надежно спрятаны в разъеме-костыле. Ну и, исходя из этого, дальнейшие действия будут полностью совпадать с действиями по обжиму разъема IDC. Вставляем бутерброд в тиски, чуть зажимаем, сдвигаем ближе к центру и сжимаем разъем FDC до упора:

Шлейф обжат:

Торчащий огрызок шлейфа можно отрубить канцелярским ножом:

а затем насладиться плодами своих усилий:

Кстати — как нетрудно заметить, при достаточной длине шлейфа в качестве костыля можно использовать разъем IDC, который находится на другой стороне шлейфа (естественно, он уже должен быть заранее обжат). Единственное условие — верхнюю дополнительную скобу на IDC необходимо устанавливать только после обжима разъема FDC.

Ну а если остались какие-то неясности, можно посмотреть документальный фильм про обжим плоского шлейфа.

На этом всё. Желаю удачи при работе с плоским шлейфом!

Обсудить эту заметку можно здесь

Интерфейс IDE — Настройка BIOS

Интерфейс Integrated Drive Electronics (IDE, ATA, PATA) – это параллельный интерфейс, который используется для подключения различных накопителей (жестких дисков, оптических приводов CD/ DVD…) к материнской плате компьютера.



Для передачи данных по данному интерфейсу используется 40- или 80-жильный шлейф. Шлейф может иметь два три коннектора (один разъем подключается к контроллеру (primary или secondary) системной платы, два другие используются для подключения устройств).



В случае подключения двух накопителей к шлейфу (другими словами к IDE-контроллеру), один из них является master-устройством (ведущим), а другой slave-устройством. В случае использования только одного накопителя он будет сконфигурирован как ведущий.



На материнской плате имеется два канала IDE-контроллера: primary и secondary (первичный и вторичный). IDE-контроллер является частью южного моста чипсета материнской платы.

Рис. 1 IDE-разьем на материнской плате.



Одновременно одним каналом может пользоваться один накопитель. Это значит, что если к IDE-контроллеру подключено два накопители, то в определенный момент работать может только один из них.

Рис 2. IDE-винчестер.



Устройство, поддерживающее интерфейс ATA, имеет переключатель (перемычку, джампер), с помощью которого определяется, какое из устройств slave, а – master.



Существует несколько способов обмена данными согласно интерфейсу IDE.



PIO (Programmed input/output) – это метод программируемого ввода-вывода, определяет скорость обмена информацией с винчестером IDE. PIO – это метод передачи данных между двумя устройствами, в основе которого лежит использование процессора как часть маршрута данных.



Различают следующие скоростные режимы PIO:



Режим	Скорость пакетной передачи
PIO Mode 0	3. 3 Мбайт/с
PIO Mode 1	5.2 Мбайт/с
PIO Mode 2	8.3 Мбайт/с
PIO Mode 3	11.1 Мбайт/с
PIO Mode 4	16.7 Мбайт/с



Данный метод передачи данных уже не используется. Накопители IDE поддерживают более высокоскоростные способа передачи данных: DMA и UDMA.



DMA (прямой доступ к памяти, Direct Memory Access) – это режим работы, при котором устройства обменивается данными между собой или с оперативной памятью не используя при этом центральный процессор.



UDMA (Ultra DMA) – это метод обмена информацией по интерфейсу IDE, при котором контроллер самостоятельно (без участия центрального процессора) управляет передачей данных. На время обмена контроллер захватывает шину и становится master-устройством. Ultra DMA является совершенствованием метода DMA (в сторону увеличения тактовой частоты шины).



Режим	Скорость пакетной передачи
Single-Word DMA0	2.1 Мбайт/с
Single-Word DMA1	4.2 Мбайт/с
Single-Word DMA2	8.3 Мбайт/с
Multi-Word DMA 0	4.2 Мбайт/с
Multi-Word DMA 1	13. 3 Мбайт/с
Multi-Word DMA 2	16.7 Мбайт/с
Ultra DMA 16	16.7 Мбайт/с
Ultra DMA 25	25.0 Мбайт/с
Ultra DMA 33	33.3 Мбайт/с
Ultra DMA 44	44.4 Мбайт/с
Ultra DMA 66	66.7 Мбайт/с
Ultra DMA 100	100.0 Мбайт/с
Ultra DMA 133	133.0 Мбайт/с



Спецификации стандарта ATA.

Различают множество модификаций стандарта АТА. Они различаются поддерживаемыми способами передачи данных, максимальными объемами, технологиями и.т.д. Для примера приведу несколько:

ATA-1 (АТА, IDE), ATA-4 (ATAPI-4, Ultra ATA/33), ATA-5 (ATAPI-5, Ultra ATA/66), ATA-7 (ATAPI-7, Ultra ATA/133).



На данный момент интерфейс ATA является устаревшим.



Опции BIOS Setup для настройки интерфейса IDE можно найти здесь.

Еще по настройке БИОС (БИОЗ) плат:

• PCI Express, (или PCIe, или PCI-E) – это компьютерная шина расшир…

• PCI (Peripheral Component Interconnect) – это компьютерная шина в…

• FSB (Front Side Bus, системная шина) – это шина (набор сигнальных. ..

• Чипсет (chipset) – это набор микросхем (размещенных на системной …

• Центральный процессор (ЦП, CPU) – это микросхема, которая явля…

Кросс-платформенный обозреватель исходного кода с открытым исходным кодом

Почему Sourcetrail?

Реальность разработки программного обеспечения.

Как инженеры-программисты, мы знаем, что у нас есть навыки и возможности для реализации всех наших идей. Но иногда это бывает труднее, чем мы думаем. Профессиональная разработка программного обеспечения часто является коллективным усилием. Работа в команде позволяет нам решать более сложные проблемы, но за это приходится платить. Когда кодовая база растет, становится все сложнее отслеживать каждое добавление.Следовательно, все больше и больше усилий тратится на исследование текущей реализации, а на написание новых функций тратится меньше. Новым разработчикам часто приходится тратить дни или даже недели на просмотр устаревшего кода, чтобы ознакомиться с реализацией, прежде чем фактически начать продуктивно.

Языки программирования — не проблема.

Языки программирования постоянно развиваются. Они сокращают накладные расходы, которые необходимо учитывать разработчику программного обеспечения, абстрагируя все больше и больше ограничений машины.Но независимо от языка, если проект достигает определенного размера, трудно поддерживать последовательную мысленную модель структуры исходного кода. Проблема здесь не в плохой абстракции языка, а в высокой информативности кода. Каждая строка в исходном коде имеет цель, и, как разработчики программного обеспечения, мы проводим большую часть вашего времени в поисках тех небольших фрагментов, которые актуальны в настоящее время. Почему мы не можем сделать шаг назад и посмотреть, как компоненты связаны друг с другом, не глядя постоянно на каждую деталь кода?

Редакторов кода у нас уже достаточно.

Когда дело доходит до написания кода, у нас есть множество вариантов для любого рабочего процесса, который мы хотим. Сложнее решить вопрос о том, насколько эффективно мы можем понять существующую реализацию. Хотя существует множество отличных редакторов кода, они предназначены для , написав код , и не предназначены для навигации по имеющейся реализации. Несомненно, у каждого разработчика есть своя собственная стратегия поиска информации в исходном коде, от поиска документации до просмотра тестов или запроса оригинальных авторов, когда они доступны.Но когда вы исчерпали все эти возможности, вам неизбежно придется копаться в коде. И давайте посмотрим правде в глаза: большинство программистов предпочли бы избегать копания.

Компьютер все знает!

Понимать основы архитектуры вашего программного обеспечения не должно быть так сложно. Видеть, какие объекты задействованы в функции, и пути, по которым она проходит через исходные файлы, должно быть легкой задачей. Самое смешное во всем этом? Ваш компьютер знает все.Используя компилятор или интерпретатор, ваш компьютер уже знает, как работает язык. Он знает, какие существуют парадигмы, и потому что он превращает ваш исходный код в исполняемые инструкции; он знает каждую часть информации во всей кодовой базе, в том числе: где вызываются функции, как создаются экземпляры типов, где изменяются переменные. Доступ к этой информации до сих пор был обременительным для нас, разработчиков, но это легко возможно с помощью Sourcetrail.

Встречайте Sourcetrail, интерактивный браузер исходного кода!

Мы хотим, чтобы вы познакомились с Sourcetrail, облегченным визуализатором кода, специально созданным для быстрой и всеобъемлющей навигации по исходному коду.Sourcetrail использует программную визуализацию для динамического создания интерактивных кодовых карт любого выбранного типа, функции, переменной и т. Д. И показывает все их зависимости для остальной части кодовой базы. Но только навороченная визуализация кода или диаграмма классов не могут заставить вас по-настоящему понять какой-либо исходный код. Вот почему Sourcetrail также показывает соответствующие фрагменты кода вместе с визуализацией. Наконец, пакет дополняется мощным алгоритмом поиска кода, который поможет вам начать работу как можно быстрее.Sourcetrail сокращает время, затрачиваемое на чтение исходного кода, и оставляет вам больше времени на то, что вам действительно нравится делать как разработчику программного обеспечения. Начните использовать Sourcetrail сегодня!

Познакомьтесь с 4 профессионалами, которые прокладывают маршруты, которые вам нравятся — Vermont Sports Magazine

Как получить работу проектировщика и строителя троп?
Конечно, существуют курсы колледжа, посвященные бизнесу, отдыху на природе, лесному хозяйству и т. Д., Которые подготовят кого-то к такой работе, как строительство троп.Я провел много времени в качестве волонтера и много времени занимался деятельностью, для которой строю. Это то, что видят мои клиенты, и это позволяет им доверять моим рекомендациям.

Что самое лучшее в вашей работе?

Мне нравится работать с клиентами, чтобы воплотить их идеи в жизнь. Больше всего мне просто нравится быть в лесу, прокладывать тропы, копаться в грязи и мечтать о том, какое веселье у меня будет, когда линия будет закончена.

BROOKE SCATCHARD & MARIAH KEAGY:

ИЗОБРЕТАТЕЛЬ И ТРЕЙЛ PRO Мэрайя Киги

Дуэт Sinuosity, команда разработчиков трасс, которая работала над всем — от частных трасс в Северной Каролине до новой городской насосной дороги в Hard’ack в Санкт-Петербурге.Олбанс, Брук Скэтчард и Мэрайя Киги работали над трассами почти 20 лет.

Скэтчард получил степень по географии в Университете Вермонта и основал Sinuosity в 2006 году. Бывший лыжный гонщик, он уже начал разработку «лыжного велосипеда» (толстого велосипеда с передним креплением для лыж) и тратил на это большую часть В свое время он ездил верхом или работал на тропах возле своего дома в Шелбурне.

Киги, выросший в Дорсете, начал работать на трассах в Вермонте и Адиронкаксе еще подростком.Затем она получила степень магистра наук об окружающей среде в Антиохийской Новой Англии. Она работала с экипажами трейлеров по всей территории Соединенных Штатов и работала инструктором по тропам в Аппалачском горном клубе.

Они начали работать вместе в 2013 году и с тех пор спроектировали и / или построили многие трассы в бывшей горнолыжной зоне Нориджского университета, в том числе трассу с продвинутым потоком, трассу Connector в Стоу-Кэди-Хилл, некоторые из трасс Уоррена на Черничном озере и тропа Вармана с 20 переключениями в Питтсфилде.

Этим летом дуэт работает над рядом новых трасс по всему штату (см. Fresh Dirt, стр. 6). Мы связались с ними, чтобы узнать больше о новых трассах и дополнительном проекте Брук, Fat Bike Ski.

Как вы работаете вместе и над какими проектами работали?

Брук Скэтчард

BS: Мэрайя делает большую часть дизайна, и у меня есть еще двое сотрудников. Мы начали в Норвичском университете, создав полную сеть, которую мы спроектировали на заброшенной лыжной территории с примерно 6 милями трасс, включая тропу для потока.Мы построили насосную дорожку в Патни, новую трассу Connector в Стоу-Кэди-Хилл, а прошлым летом построили Evolution, двухмильную тропу вверх и вниз в долине Безумной реки.

МК: Я много работал над дизайном, много работал над пешеходными тропами. Мне очень нравится работать над роком. Брук отлично владеет тяжелой техникой, поэтому он сосредотачивается на этом.

Над какими маршрутами вы работаете сейчас?

BS: Этим летом мы работали над новыми трассами возле пруда Кент в городе Киллингтон и над входом в здание возле Перри-Хилл в Уотербери.Мы также строим тропу для потока у прудов Графтон и сеть троп для спуска для Suicide Six.

Сколько стоит проложить трассу для горных велосипедов?

BS: С машинами это около 30 000 долларов за милю трассы. Большинство людей делают одну-две мили в год. Ручная работа — это немного больше.

Как вы пришли к идее лыж для фэтбайков?

BS: Я начал участвовать в гонках на горных велосипедах, когда мне было 14 лет, катался на лыжах в школьной лыжной команде и действительно увлекался работой с металлом, так что в этом виде сочетались все три страсти.Я придумал первый дизайн в качестве своего старшего проекта в средней школе Champlain Valley Union. Я сделал прототип в магазине и подал заявку на патент. Я даже проехал на прототипе из Шелбурна в Болтон. Интересно, что когда я исследовал патент, я нашел конструкцию британского «ледового велосипеда» 1890-х годов, так что это не совсем новая идея.

Как работает фэтбайк?

BS: Это гораздо более плавный и плавный ход, чем на обычном фэтбайке.Лыжи установлены на двойном шарнирном креплении, поэтому вы можете поворачивать их, поднимать по краю и резать, как обычные лыжи. Я начал использовать снежные лезвия, но теперь у меня есть короткие и широкие лыжи, специально созданные для этого. Прелесть в том, что насадка подходит для большинства обычных вилок для фэтбайков, а переднюю шину поменять довольно легко. Единственное отличие: передних тормозов нет.

У вас было много заказов?

BS: Сейчас список ожидания, и мы готовим наш веб-сайт и производство.Сейчас это около 875 долларов за штуку, но я надеюсь снизить эту стоимость и собираюсь поработать с производителем лыж в Вермонте.

У вас еще есть время на прокладку трасс?

BS: Да, я не катаюсь только тогда, когда тропа грязная — и я надеюсь, что другие тоже не едут, потому что это портит мои тропы.

Брайан Мор — фотограф на открытом воздухе, авантюрист и писатель, который живет со своей семьей в долине Безумной реки.

Система транскатетерного аортального клапана Portico Re-sheathable US IDE Trial — Full Text View

University Hospital — Univ. Алабамы в Бирмингеме (UAB)
Бирмингем, Алабама, США, 35249
Баннер — Медицинский центр Университета Феникса
Феникс, Аризона, США, 85006
Главный исследователь: Ашиш Першад, доктор медицины
Медицинский центр Джона Мьюира
Concord, California, United States, 94520
Scripps Green Hospital
Ла-Хойя, Калифорния, США, 92037
Университетская больница USC
Лос-Анджелес, Калифорния, США,
Cedars-Sinai Medical Center
Лос-Анджелес, Калифорния, США,
Главный исследователь: Радж Маккар, М.D.
Пресвитерианский госпиталь Хоаг Мемориал
Ньюпорт-Бич, Калифорния, США, 92663
Медицинский центр Стэнфордского университета
Пало-Альто, Калифорния, США, 94305
Больница Хантингтона Мемориал
Пасадена, Калифорния, США, 91109
Мемориальная больница Саттера
Сакраменто, Калифорния, США, 95816
Больница общего профиля Милосердия
Сакраменто, Калифорния, США, 95819
Региональный медицинский центр Лос-Роблес
Thousand Oaks, California, United States, 91360
Washington Hospital Center
Вашингтон, округ Колумбия, США, 20010
Главный исследователь: Пол Корсо, М. D.
Главный исследователь: Рон Ваксман, доктор медицины
Медицинский центр JFK
Атлантис, Флорида, США, 33462
Morton Plant Valve Clinic
Клируотер, Флорида, США, 33756
Медицинский центр Делрей
Делрей-Бич, Флорида, США, 33484
Больница Флориды Орландо
Орландо, Флорида, США, 32803
Университетская больница Эмори
Атланта, Джорджия, США, 30308
Медицинский центр Advocate Christ
Oak Lawn, Иллинойс, США, 60653
Главный исследователь: Рави Рамана, М.D.
Главный исследователь: Antone Tatooles, M.D.
Госпиталь Св. Винсента
Индианаполис, Индиана, США, 46290
Главный исследователь: Джеймс Хермиллер, доктор медицины
Главный исследователь: Дэвид Хеймансон, доктор медицины
Центр сердца штата Айова
West Des Moines, Iowa, United States, 50266
Институт сердечно-сосудистых исследований Канзаса
Wichita, Kansas, United States, 67226
Главный исследователь: Bassem Chehab, M. D.
Главный исследователь: Бретт Гриззелл, доктор медицины
Ochsner Medical Center
Новый Орлеан, Луизиана, США, 70121
Больница общего профиля Массачусетса
Бостон, Массачусетс, США, 02114
Институт клинических исследований Sparrow
Lansing, Michigan, United States, 48912
Главный исследователь: Норберт Баумгартнер, М.D.
Главный исследователь: Gaurav Dhar, M.D.
Abbott Northwestern Hospital
Миннеаполис, Миннесота, США, 55407
Mayo Clinic
Рочестер, Миннесота, США, 55905
Медицинский центр Северной Миссисипи
Tupelo, Mississippi, United States, 38801
St.Больница Луки
Канзас-Сити, Миссури, США, 64111
Barnes-Jewish Hospital
Сент-Луис, штат Миссури, США, 63110
Госпиталь Милосердия Спрингфилд
Спрингфилд, штат Миссури, США, 65804
Католический медицинский центр
Манчестер, Нью-Гэмпшир, США, 03102
Медицинский центр Университета Хакенсак
Hackensack, New Jersey, United States, 07601
Newark Beth Israel Medical Center
Ньюарк, Нью-Джерси, США, 07112
Медицинский центр Олбани
Олбани, Нью-Йорк, США, 12208
Главный исследователь: Льюис Бриттон, М. Д.
Медицинский центр Маймонида
Бруклин, Нью-Йорк, США, 11219
Больница Уинтропского университета
Mineola, New York, United States, 11501
Главный исследователь: Ричард Шварц, D.O.
Пресвитерианская больница Нью-Йорка / Корнельский университет
Нью-Йорк, Нью-Йорк, США, 10021
Госпиталь Ленокс Хилл
Нью-Йорк, Нью-Йорк, США, 10075
St.Госпиталь Фрэнсиса
Рослин, Нью-Йорк, США, 11576
Mission Health and Hospitals
Эшвилл, Северная Каролина, США, 28803
Главный исследователь: Марк Гро, доктор медицины
Университет Северной Каролины в Чапел-Хилл
Чапел-Хилл, Северная Каролина, США, 27599
Медицинский центр Университета Дьюка
Дарем, Северная Каролина, США, 27710
Институт сердца Восточной Каролины
Гринвилл, Северная Каролина, США, 27834
The Cleveland Clinic Foundation
Кливленд, Огайо, США, 44195
Государственный университет Огайо
Колумбус, Огайо, США, 43210
Главный исследователь: Скотт Лилли, М. D.
Оклахомская кардиологическая больница
Оклахома-Сити, Оклахома, США, 73120
Pinnacle Health System
Harrisburg, Пенсильвания, США, 17105
Penn State Milton S. Hershey Medical Center
Херши, Пенсильвания, США, 17033
Больница Пенсильванского университета
Филадельфия, Пенсильвания, США, 19104
Исследовательский институт Аллегейни Сингера
Питтсбург, Пенсильвания, США, 15212
Медицинский центр Университета Питтсбурга
Питтсбург, Пенсильвания, США, 15213
Медицинский центр Main Line / Больница Ланкенау
Wynnewood, Пенсильвания, США, 19096
Sanford USD Medical Center
Су-Фолс, Южная Дакота, США, 57117
Баптистская Мемориальная больница
Мемфис, Теннесси, США, 38120
Главный исследователь: Эдвард Гарретт, М. Д.
Столетний медицинский центр
Нашвилл, Теннесси, США, 37203
Главный исследователь: Сину Редди, доктор медицины
Главный исследователь: Джон Риддик, доктор медицины
Heart Hospital of Austin	Heart Hospital of Austin
Остин, Техас, США, 78756
CHI St.Здоровье Люка, Медицинский центр Бейлорского медицинского колледжа,
Хьюстон, Техас, США, 77030
Главный исследователь: Джозеф Козелли, доктор медицины
Главный исследователь: Гильерме Силва, доктор медицины
Memorial Hermann Hospital
Хьюстон, Техас, США, 77030
Методистская больница
Хьюстон, Техас, США, 77030
Больница сердца Бейлор Плано
Плано, Техас, США, 75093
Главный исследователь: Дэвид Браун, М.D.
Главный исследователь: Уильям Бринкман, доктор медицины
Больница Университета Юты
Солт-Лейк-Сити, Юта, США, 84132
Больница Инова Фэйрфакс
Фолс-Черч, Вирджиния, США, 22042
Больница общего профиля Сентара Норфолк
Норфолк, Вирджиния, США, 23507
Главный исследователь: Пол Махони, М. D.
Шведский медицинский центр
Сиэтл, Вашингтон, США, 98107
Больница Университета Маккуори
Сидней, Новый Южный Уэльс, Австралия, 2109
Больница Принца Чарльза
Chermside, Queensland, Australia, 4032
Королевская больница Аделаиды
Аделаида, Южная Австралия, Австралия, 5000
Главный исследователь: Стивен Уортли, доктор философии MBBS
Больница Альфреда
Мельбурн, Виктория, Австралия, 3004
Главный исследователь: Тони Уолтон, М.D.
Госпиталь Фионы Стэнли
Мердок, Западная Австралия, Австралия, 6150
Главный исследователь: Джеральд Йонг, доктор медицины

Креольские аттракционы | 64 прихода

В течение последних шести лет Маркус Семьен и его отец Вилли Семьен-младший обещали доставить жителям Юго-Западной Луизианы олдскульный зидеко и традиционные креольские походы.«С детства у нас всегда были лошади», — сказал Маркус. «Я помню, как был маленьким ребенком и ходил на аттракционы. Я никогда в жизни не видел столько афроамериканцев верхом на лошадях. Это было красивое зрелище ». Семиенцы и другие наездники происходят из длинной череды скотоводов и фермеров в сельской юго-западной части штата, потомков gens de couleur libre s (свободные цветные) и порабощенных африканцев из известного региона Сенегамбия. за их скотоводческие и сельскохозяйственные навыки.

В своем документальном фильме T-Galop: A Louisiana Horse Story , Конни Кастилль утверждает, что первые ковбои были черными из Луизианы. Кастилль — профессор Университета Луизианы в Лафайетте, и в статье, опубликованной в марте 2016 года в газете Daily Advertiser , она делится исследованиями о роли креольских ковбоев, которые «помогали управлять тысячами голов скота в дни закупок до Луизианы. Юго-западная Луизиана и руководила погонами скота, чтобы прокормить Новый Орлеан.Работа раба заключалась в том, чтобы заботиться о мулах и лошадях, поскольку они представляли ценность для всех заинтересованных сторон. И с лошадьми и мулами обращались лучше, чем с ним, как с смотрителем ».

Охота, рыбная ловля и жизнь за пределами земли были важны для порабощенных людей, поскольку они дополняли их скудный рацион и давали им возможность зарабатывать деньги, если их владельцы позволяли это. Сегодня креольская кухня, которую готовят во время пеших прогулок, исходит из этой традиции борьбы, выживания и свободы.«В походных аттракционах [моего детства] была лучшая еда, которую я когда-либо пробовал — еда, которую я обычно не ел», — сказал Маркус Семен. «Мы ели дичь, белку, кролика и черепаху. Мы просто съели это, потому что знали, что это вкусно ».

В Sulphur’s West Cal Arena витал запах свежих креклинов и пикантного соуса. На трехдневный уик-энд по территории были разбросаны фургоны. Снаружи собрались всадники, жарившие и помешивая тушеное мясо в горшках.Молодые люди в ковбойских сапогах и украшенных драгоценностями джинсах танцевали и пели последние песни Zydeco до утра. В дополнение к продолжению и обогащению традиций юго-запада Луизианы, аттракцион Semien Stables Trail Ride служит фоном для многих семейных воссоединений, а когда началась Trail Ride 2019 года, расширенные семьи, одетые в соответствующие вышитые рубашки, с гордостью сели на лошадей.

Танцовщицы Zydeco на празднике после трейл-рейда. Фото Лавонте Лукас.

Дарнелл Шевалье, тысячелетний велосипедист из Сесилии, штат Луизиана, объяснил: «Для меня поездки по тропам — это время, проведенное с семьей.Все выходят, чтобы поддержать друг друга в поездках, весело провести время и приготовить еду, которую наши бабушка и дедушка научили готовить ». В сельской местности на юго-западе Луизианы ничего не пропадает зря. Каждая часть свиньи, курицы, петуха, свиньи или коровы используется для приготовления жирных подливок, копченостей, копченых колбас, будена и рагу. Тушеная свинина Шевалье, приготовленная из домашних колбасных изделий и кусков свинины из выращенной им свиньи, остается верным этой традиции, которую он продвигает в социальных сетях, делясь сценами из креольской жизни в своей части государства.

Шейн Боаньи из Плезанса, штат Луизиана, известен как один из лучших поваров на маршруте. Он размешал большую чугунную кастрюлю с тем, что он называл ковбойским тушеным мясом, или bouye по-креольски, сделанным из петуха и курицы, задушенных в темно-коричневом соусе. «Луизиана, в частности юго-запад Луизианы, — это жаркий штат», — сказал он. «Мы любители риса и подливки». Как и Шевалье, и в отличие от поваров в городах, таких как Новый Орлеан, которые зависят от сетевых продуктовых магазинов, Боаньи отметил, что он выращивает собственный скот и выращивает себе еду.По мнению Боаньи, креолы юго-запада Луизианы должны быть увенчаны лаврами за их кулинарию — и больше внимания следует уделять кулинарному разнообразию региона.

Зелла Палмер , педагог, историк кулинарии, писатель и режиссер, является председателем и директором программы Рэя Чарльза Университета Дилларда по афроамериканской материальной культуре. Палмер стремится сохранить наследие кулинарной истории афроамериканцев, коренных американцев и латиноамериканцев в Новом Орлеане и на юге.

Верховая езда и инвентарь

Принесите свою лошадь или мула

Использование частных запасов на тропах Брайс-Каньона разрешено в определенных районах и в определенное время. Запас скота определяется как лошадь и мулы, ламы и козы запрещены.

Правила и инструкции

Вы несете ответственность за ознакомление и понимание всех правил и инструкций по размещению частных запасов до вашего прибытия в парк, а также за понимание того, какие маршруты разрешены для использования.

• Запрещается оставлять инвентарь без присмотра.
• Бэккантри-кемпинги не предназначены для размещения скота, поэтому ночные кемпинги или поездки вьючных на лошадях не разрешены.
• Парковка, погрузка и разгрузка должны происходить в зоне Mixing Circle, а катание на лошадях ограничено разрешенными тропами.
• Все правила и положения, касающиеся использования троп, также относятся к использованию троп верхом на лошади. Это включает в себя: лошади должны всегда оставаться на тропах; сокращение маршрутов не допускается; езда параллельно тропе запрещена.
• Мы требуем использовать сертифицированный корм без сорняков. Поголовье должно подаваться сертифицированным кормом, не содержащим сорняков, как минимум за 48 часов до поступления поголовья в парк.
• Все акции, происходящие из-за пределов Юты, должны иметь действующую сертификацию Coggins. Рейнджеры проверят это до того, как инвентарь будет допущен в парк.

Планирование, чтобы привезти свою лошадь или мула

Во избежание конфликтов с другими конными прогулками и для безопасности других посетителей и скота, все частные прогулки на лошадях должны быть запланированы на определенную дату и время до входа в парк. Пожалуйста, напишите нам по электронной почте не менее чем за 72 часа, чтобы запланировать бронирование для поездки на вашем частном складе. Примечание: пожалуйста, не пишите по электронной почте о поездках концессионера с гидом; информацию о бронировании см. выше.

Ливреи недоступны в непосредственной близости.

Кемпинг

Кемпинг с вашим инвентарем доступен в Красном каньоне и на территории Национальной лесной службы. Свяжитесь с полевым офисом национального леса Дикси по телефону 435-676-9300 для получения дополнительной информации.

вопросов

Мы надеемся, что эта информация будет полезна для вас при планировании и получении удовольствия от поездки на лошадях в Брайс-Каньон.Если у вас возникнут дополнительные вопросы о Private Stock Use, позвоните в наш офис по телефону 435-834-4761 или напишите нам по электронной почте.

Учебники по Java ™

Учебники Java были написаны для JDK 8. Примеры и методы, описанные на этой странице, не используют преимущества улучшений, представленных в более поздних выпусках, и могут использовать технологии, которые больше не доступны.
См. Сводку обновленных языковых функций в Java SE 9 и последующих выпусках в разделе «Изменения языка Java».
См. Примечания к выпуску JDK для получения информации о новых функциях, улучшениях и удаленных или устаревших параметрах для всех выпусков JDK.

Учебники по Java представляют собой практические руководства для программисты, которые хотят использовать язык программирования Java для создания Приложения. Они включают сотни полных рабочих примеров, и десятки уроков. Группы связанных уроков организованы в «тропы».

Основные сведения об основах

Эти маршруты доступны в виде книги как The Java Tutorial, Шестое издание . Чтобы купить эту книгу, обратитесь к рамке справа.

• Начало работы — An введение в технологию Java и уроки по установке Java программное обеспечение для разработки и использование его для создания простой программы.
• Изучение языка Java — Уроки, описывающие основные концепции и особенности язык программирования Java.
• Основные классы Java — Уроки по исключениям, базовому вводу / выводу, параллелизму, регулярные выражения и среда платформы.
• Коллекции — Уроки по использованию и расширению Java Collections Framework.
• API даты и времени — Как используйте страницы java.time для записи кода даты и времени.
• Развертывание — Как упаковывать приложения и апплеты с помощью файлов JAR и развертывать их с использованием Java Web Start и Java Plug-in.
• Подготовка к Java Сертификация языка программирования — список доступных учебные и учебные ресурсы.

Создание графических пользовательских интерфейсов

Специализированные маршруты и уроки

Эти маршруты и уроки доступны только в виде веб-страниц.

• Пользовательская сеть — Знакомство с мощными сетевыми возможностями платформы Java Особенности.
• Механизм удлинения — Как сделать пользовательские API доступными для всех приложений, работающих на платформа Java.
• , эксклюзивный полноэкранный режим Mode API — Как писать приложения, которые более полно использовать графическое оборудование пользователя.
• Generics — An усовершенствование системы типов, поддерживающее операции с объектами различных типов, обеспечивая безопасность типов во время компиляции. Примечание что этот урок предназначен для опытных пользователей. Курс по языку Java содержит урок Generics, который подходит для новички.
• Интернационализация — An введение в разработку программного обеспечения, чтобы его можно было легко адаптировать (с локализацией) на разные языки и регионы.
• JavaBeans — Java компонентная технология платформы.
• Доступ к базе данных JDBC — Представляет API для связи между приложениями Java. и широкий спектр баз данных и источников данных.
• JMX — Управление Java Расширения предоставляют стандартный способ управления ресурсами, такими как приложения, устройства и услуги.
• JNDI — именование Java и Интерфейс каталога позволяет получить доступ к именам и каталогам Такие службы, как DNS и LDAP.
• JAXP — знакомство с Java API для технологии обработки XML (JAXP).
• JAXB — знакомство с Java архитектура для технологии привязки XML (JAXB).
• RMI — Удаленный метод API вызова позволяет объекту вызывать методы объекта работает на другой виртуальной машине Java.
• Reflection — API, который представляет («отражает») классы, интерфейсы и объекты в текущая виртуальная машина Java.
• Безопасность — Java функции платформы, которые помогают защитить приложения от вредоносных программное обеспечение.
• Звук — API для игры звуковые данные из приложений.
• 2D-графика — Как отображать и печатать 2D-графику в приложениях.
• Прямой протокол сокетов — Как включить протокол Sockets Direct, чтобы воспользоваться преимуществами InfiniBand.

Начало работы с Visual Studio Code Unit

В этом проекте вы будете:

• Узнайте, что такое интегрированная среда разработки (IDE).
• Узнайте, как локально разрабатывать код Salesforce.
• Используйте расширения Salesforce для кода Visual Studio и интерфейс командной строки Salesforce для связи с вашей организацией.

Разработчику важно иметь лучшие инструменты для выполнения своей работы. В прошлом Salesforce предлагала множество продуктов, каждая из которых обеспечивала то, чего не хватало на рынке. Это краткое руководство поможет вам ознакомиться с нашим следующим шагом. к потрясающим инструментам разработчика, расширениям Salesforce с кодом Visual Studio!

IDE или интегрированная среда разработки обычно состоит из редактора кода, средств автоматизации сборки, отладчика и интеллектуального автозавершения кода.Visual Studio Code предоставляет их.

Давайте установим код Visual Studio

Вы можете установить Visual Studio Code на любой компьютер под управлением macOS, Windows или Linux. Системные требования довольно небольшие, поэтому он должен работать практически на любой машине.

1. Загрузите и установите последнюю версию Код Visual Studio для вашей операционной системы. Если у вас уже установлен Visual Studio Code, переустанавливать его не нужно.
2. Запустите код Visual Studio.

Ознакомьтесь с интерфейсом

Страница приветствия для Visual Studio Code автоматически открывается при первом запуске приложения. На этой странице есть много ссылок, например, для начала работы с новым файлом, для изучения кода Visual Studio или даже для настройки интерфейса в соответствии с по вашим предпочтениям.

1. В разделе Learn щелкните Interface Overview , чтобы просмотреть визуальный обзор различных функций Visual Studio Code.Этот оверлей помогает визуализировать все возможности Visual Studio Code. На нижней панели отображаются текущие ошибки, предупреждения и уведомления. Он также позволяет переключать встроенный терминал.

   В левой части редактора вы можете проверить файловый менеджер, искать файлы, управлять исходным кодом, запускать или отлаживать код, а также управлять расширениями. (На следующем этапе мы также установим несколько расширений, которые помогут нам в разработке.) Наконец, есть меню, которое позволяет вам запускать команды в редакторе, еще один раздел, который мы скоро изучим!

2. Щелкните в любом месте экрана, чтобы закрыть визуальное наложение.
3. В разделе «Пуск» щелкните Новый файл .
4. Щелкните Текстовый редактор .
5. В этом месте мы можем просто начать печатать. Добавьте текст Hello World в строку 1.
6. Закройте файл без сохранения.

Мы не будем проверять ваши настройки. Щелкните Подтвердить шаг, чтобы перейти к следующему шагу в проекте.

.
