ADSL - это просто! | It-donnet

ADSL (англ. Asymmetric Digital Subscriber Line — асимметричная цифровая абонентская линия) — модемная технология, в которой доступная полоса пропускания канала распределена между исходящим и входящим трафиком асимметрично. Выделяют две группы факторов, которые влияют на параметры качества ADSL:

Влияние оконечных устройств и DSLAM на АТС

Технология ADSL предусматривает технологическую независимость параметров ADSL модема и оборудования провайдера (DSLAM). Устройства являются разными, поэтому любые варианты нестыковки сказываются на качестве доступа ADSL. Фактор нестыковки может проявиться в том, что модем и DSLAM могут установить не самый эффективный режим работы. Нарушения в процессе согласования схем кодирования и сбои в алгоритме диагностики SNR могут привести к ухудшения качества подключения ADSL.

Влияние параметров абонентской линии

Самым значимым для эксплуатации фактором, влияющим на параметры качества ADSL, являются параметры абонентской кабельной пары. Так как абонентский кабель и его параметры в большинстве случаев не модернизируются, а уже имеется у провайдера в том виде и состоянии, в котором он дожил до наших дней, то здесь содержится самый слабый элемент технологической цепи ADSL. Ни для кого не секрет что износ абонентских линий крайне высок, особенно в сельской местности.

Рассмотрим какие из параметров являются самыми критичными для качества ADSL.

Базовые параметры абонентских кабелей — это параметры, которые используются для паспортизации кабельной системы оператора:

  • наличие постоянного/переменного напряжения на линии
  • сопротивление абонентского шлейфа
  • сопротивление изоляции абонентского шлейфа
  • емкость и индуктивность абонентского шлейфа
  • сопротивление линии на определенной частоте
  • Cпециализированныe параметры:

  • затухание в кабелем
  • отношение сигнал/шум (SNR)
  • амплитудно-частотная характеристика
  • переходное затухание
  • импульсные помехи
  • возвратные потери
  • Распространенные проблемы с кабелем

    Неоднородность в кабеле негативно сказывается на передаче данных. Отпайка очень распространенное явление в российской проводке. Передаваемый сигнал через отпайку разветвляется, а затем отражается от несогласованного конца отпайки. В результате на стороне приемника оказывается 2 сигнала: прямой и отраженный. Отраженный в данном случае может рассматриваться как шум, поэтому его влияние на качество передачи весьма ощутимо.

    Взаимное влияние абонентских кабелей друг на друга характеризуется переходными помехами. Влияние на качество передачи очень сложно и носит фактор случайности. Например, взаимное влияние одной пары на другую может существовать потенциально, но никак не проявляться. Но при подключение еще одного пользователя ADSL может отразиться на качестве обоих подключений.

    Основные проблемы, возникающие при использовании ADSL модема

    Разрывы соединения

    Это самая распространенная и очень часто встречающаяся проблема. Характер разрывов может быть различным: логические разрывы, при которых ADSL модем разрывает подключение к серверу, при этом физическое соединение с АТС не пропадает. И физические разрывы — при которых обрывается физическая связь с АТС.
    При логических разрывах необходимо проводить проверку модема, обновление программного обеспечения (прошивки) модема до последней версии, в некоторые случаях для выявления источника проблемы поможет проверка подключения с другим модемом. Если все эти рекомендации не помогли решить проблему, возможна она заключается на стороне провайдера.

    При физических обрывах связи в первую очередь необходимо проверять схему подключения, качество соединения и состояние телефонных кабелей.
    Самостоятельно мы можем проверить параметры соединения модема на линии через web-интерфейс модема. Для этого необходимо зайти по адресу http://192.168.1.1 (в некоторых марках модема 192.168.0.1, 192.168.10.1) указав логин admin, пароль admin (логин/пароль может быть другим если при настройке модема его меняли).
    Обычно информация о параметрах соединения находится в разделах системной информации. Информативность параметров зависит от марки и модели модема и версии программного обеспечения (прошивки), например в модемах D-link серии 25хх это выглядит так:

    Основные параметры на которые следует обратить внимание:

  • SNR (Отношение сигнал/шум)
  • Attenuation (Затухание сигнала)
  • Attainable rate (Возможно допустимая скорость на линии)
  • Downstream rate (Текущая входящая скорость)
  • Upstream rate (Текущая исходящая скорость)
  • Параметры для диагностики

    Отношение сигнал/шум (SNR) — используется в качестве критерия оценки состояния линии и определяет минимальный предел, при котором уровень сигнала выше уровня шума:
    6dB и ниже — плохая линия, присутствуют проблемы синхронизации;
    7dB-10dB — возможны сбои;
    11dB-20dB — хорошая линия, без проблем с синхронизацией;
    20dB-28dB — очень хорошая линия;
    29dB и выше — отличная линия.

    Затухание сигнала (Line Attenuation) — показывает затухание сигнала в линии в момент синхронизации модема с DSL-коммутатором. Этот параметр зависит от длины кабеля между модемом и DSL-коммутатором:
    до 20 dB — отличная линия
    от 20 dB до 40 dB — рабочая линия
    от 40 dB до 50 dB — возможны сбои
    от 50 dB до 60 dB — периодически пропадает синхронизация
    от 60 dB и выше — работа оборудования невозможна

    Методика диагностики проблемы с разрывами соединения

    Проверяем схему подключения ADSL модема к телефонной линии. Определенный процент проблем возникает именно из-за неправильной собранной схемы подключения модема к телефонной линии.

    Правильная схема подключения

    Проверяем телефонные провода на предмет некачественного соединения (скрутки, «лапша», плохая опрессовка коннекторов).
    Для исключения вероятности влияния соединительных кабелей, сплиттера на качество соединения, необходимо проверить качество соединения напрямую, т.е. подключить ADSL модем напрямую в телефонную розетку.
    Пробуем проверить соединение при помощи другого ADSL модема. Особенно это стоит сделать, если ADSL модем эксплуатируется более 3-4 лет.
    Если вышеприведенные действия не исправили положения, то необходимо обратиться к вашему провайдеру для проведения детальной проверки телефонной линии.

    Низкая скорость

    Технология ADSL является устаревшей и не самой скоростной по сравнению с FTTB (оптика в дом), но существуют районы, территории где из-за отсутствия альтернативных схем подключения, данный вид связи является единственно возможным. В частный сектор на смену ADSL подключения начинает внедряться новая технология GPON. Подробнее о ней можно прочить здесь.

    Проблема низкой скорости может проявляться в различных ситуациях. Условно проблемы можно разделить на несколько видов:

    физические — неверная схема подключения, проблема с телефонной линией, удаленность серверов, расстояние от АТС до модема и прочее,
    программные — проблемы с программным обеспечением на компьютере, неверно настроенные межсетевые экраны, антивирусы, peer-to-peer клиенты.
    аппаратные — слабый передатчик wi-fi, проблемы с сетевой картой, проблема с роутером и т.д.
    В каждом отдельном случае решение проблемы будет разным, соответственно и методы поиска неисправности тоже будут отличаться.

    При использовании ADSL модема пользователю без специальных технических знаний под силу самому посмотреть на какой скорости соединяется его ADSL модем. Как было озвучено ранее, для этого достаточно зайти по адресу http://192.168.1.1. Например на модеме D-link серии 25хх мы можем увидеть следующее:

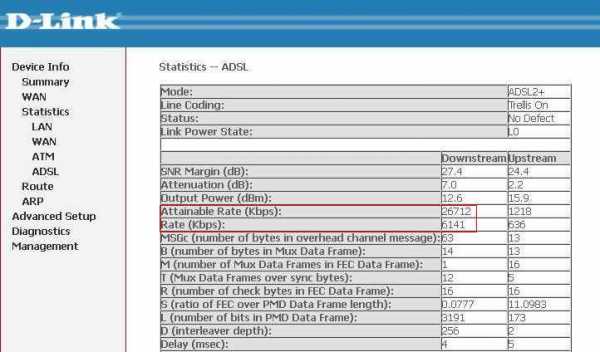

    Обращаем внимание на значения параметра Attainable rate (максимально возможная скорость на линии). В нашем примере это — 26712 Kbps (26 мбит/с), и

    Downstream rate (текущая скорость соединения) — это 6141 Kbps (6 мбит/с)
    Данные цифры говорят нам о том, что модем соединен на скорости до 6 мбит/с из 25 мбит/с возможных. Скорость равная 6 мбит/с — это величина скорости установленная на порту DSLAM и может быть изменена сотрудником технической поддержки.

    Если вы изменили тариф с 6 мбит/с на большую скорость, например 15 мбит/с, то по факту скорость останется прежней 6 мбит/с до тех пор, пока на станционном оборудовании (DSLAM), к которому вы подключены, не изменят настройки порта.

    Важное значение при использовании технологии ADSL играет расстояние до АТС, к которой вы подключены. Чем дальше вы находитесь от АТС, тем меньшую скорость соединения вы сможете получить.
    Например, при расстоянии до АТС 4-4,5 км, учитывая состояние проводки, получить стабильный интернет на скорости больше 2-3 мбит/с вряд ли получится.

    Обычно для проверки скорости пользователи используют speedtest.net, 2ip.ru или первый попавшийся ресурс в результатах поисковых систем. И если показатели скорости не соответствуют заявленной по тарифу начинают обращаться с жалобами по низкой скорости.
    В данной ситуации многие пользователи не учитывают множество факторов: от местоположения выбранного сервера, используемого для теста до сетевой активности на компьютере, с которого производится тест.

    Результаты тестирования будут объективным если:

    1. отключить все приложения которые могут использовать интернет канал
    2. убедится в том, что во время тестирования не происходит обновления операционной системы, антивирусов, других программ в которых выбран режим автообновления
    3. выгрузить peer-to-peer клиенты (transmission, utorrent, skype и прочее)
    4. временно отключить антивирус (особенно если это avast, kaspersky)
    5. проверить правильность указанных DNS-серверов
    6. попробовать проверить подключение без использования прокси-сервера

    Если показатели скорости на тесте соответствуют выбранному тарифному плану, но страницы загружаются крайне медленно, можно попробовать перезагрузить оборудование: модем, роутер, свитч, компьютер.

    Низкая исходящая скорость

    Так как технология ADSL является ассиметричной, то еще одно значение скорости — исходящая скорость (Upstream rate) будет намного меньше чем входящая скорость (Downstream rate). Асимметричность ADSL подразумевает передачу больших объемов информации к пользователю и небольших объемов от пользователя. Обычно в договоре с провайдером прописано, что исходящая скорость не может превышать 800 Kbps. В реальных условиях — 600-700 Kbps.

    В зависимости от настроек порта на DSLAM и ADSL модема, состояния телефонной линии и удаленности от АТС, исходящая скорость может достигать до 1,5-2 Мбит/с.

    Поэтому если мы видим Upstream rate 636 Kbps (0,6 Мбит/с), а Attainable rate для upstream 1218 Kbps (1,2 Мбит/с), то есть вероятность увеличения исходящей скорости в большую сторону.

    Не загружаются страницы при использовании ADSL модема

    При возникновении проблем с открытием страниц, индикация на ADSL модеме поможет максимально быстро диагностировать и определить проблему. Например:

  • если индикатор «ADSL» мигает/не горит, то необходимо проверять схему подключения модема к телефонной розетке, телефонные провода и линию.
  • если индикатор «ADSL» горит, «Internet»
    не горит, то необходимо попробовать перезагрузить модем. Если это не помогло, то нужно зайти по адресу http://192.168.1.1 и проверить настройки модема.
  • если индикатор «ADSL» горит, «Internet» горит, а индикатор «LAN» не горит, то нужно проверить кабель, соединяющий модем с компьютером.
  • Некоторые производители ADSL модемов заменяют надписи под индикаторами на графические обозначения. Для того, чтобы узнать что означает индикация необходимо обратиться к руководству пользователя на устройство.

    it-donnet.ru

    Уменьшаем количество разрывов ADSL

    Причин разрывов ADSL соединения (линка) может быть довольно много, кроме того может быть совокупность нескольких факторов, приводящих частому падению линка. Не все из них всегда возможно устранить, но можно попытаться уменьшить их влияние. В этой статье рассмотрим настройки ADSL модема на примере Zyxel P660HTN EE. Почти все настройки будем делать из командной строки (CLI), через telnet соединение. Как его настроить можно прочитать в этой статье.

    Возможные причины разрывов ADSL

    Первым делом необходимо посмотреть на параметры линии. Учтите, что у входящего (downstream) и исходящего (upstream) канала свои собственные параметры, но как правило они не очень сильно отличаются.
    1) Затухание в линии (Attenuation) должно быть не более 45 dB. Если значение больше 60 dB, то ADSL работать не будет.
    2) Соотношение сигнал/шум (Noise Margin) должно быть более 6 dB.
    Проверить эти параметры можно командой wan adsl l n для downstream и wan adsl l f для upstream.
    Если эти параметры не выполняются, то проверьте:

    • Правильно ли включен сплиттер (при наличии телефона).
    • Нет ли повреждений на проводе.
    • Доступные вам места соединения телефонной линии.

    В местах соединения проводов не должно быть коррозии и плохо закрепленных контактов. Линия должна быть выполнена из одножильных проводов и следует учесть, что чем меньше точек соединения, тем лучше характеристики линии. Если в квартире все подключено верно и линия в хорошем состоянии, то стоит обратиться в поддержку провайдера. Чтобы они устранили проблемы на линии.

    Вторая причина может быть в модеме. Возможен брак модема, брак блока питания модема, а также параметры бытовой электросети. Если имеют место скачки напряжения, то стоит подумать о трансформаторе для модема. Также, можно проверить работу на другом модеме, одолжить на время у друга или попросить у провайдера для теста. Если от замены модема мало что поменялось, то скорее тут третья причина.

    Третья причина — это несогласованность/несовместимость настроек оборудования провайдера и модема. Именно эту причину и попробуем устранить, на примере модема Zyxel. У него довольно богатый набор команд для настройки и диагностики соединения, кроме того команды универсальны и подходят к большинству модемов Zyxel, за редким исключением.

    Четвертая причина актуальная для модемов Zyxel. Это активированная технология поддержания максимальной скорости на линии. Что бы проверить это, подключитесь к модему через telnet и введите команду sys view autoexec.net - посмотреть команды в автозапуске модема. Если в автозапуске присутствует строчка wan adsl rateadap on или wan adsl rate on, то значит эта технология активирована. Для ее отключения нужно заменить строчки на wan adsl rateadap off и wan adsl rate off соответственно. Русскоязычная техподдержка Zyxel почему-то уверена, что эти команды управляют механизмом SRA, хотя это не так. Подробное описание команд можно посмотреть в статье "Команды для ADSL модемов Zyxel".

    Краткая теория

    Во-первых, следует уяснить, что соотношение сигнал/шум (noise margin) величина изменяющаяся со временем, например, от появления/исчезновения помех других абонентов в магистральном кабеле или радиопомех. Так же, нужно понимать, что чем больше значение noise margin, тем меньше скорость. То есть, выше скорость - хуже стабильность соединения и наоборот.
    Во-вторых, пока у линии не будут приемлемые параметры затухания вы не получите стабильной работы ADSL, тут надо менять линию, а не настройки.
    В-третьих, изменять параметры соединения вы сможете только для входящего канала (downstream), параметры исходящего канала как правило определяются только DSLAM и версией Annex выставленной на модеме.

    Включаем механизм SRA

    SRA (Seamless Rate Adaptation) позволяет изменять скорость соединения «на лету», таким образом адаптируясь к изменениям в линии, не дожидаясь разрыва.
    Модем настроен в режиме моста, опытным путем выяснил, что соединение держится стабильно при автоматической синхронизации, то есть когда разрешены все стандарты ADSL и все виды Annex.



    Теперь следует выяснить какой профиль настроен на порту DSLAM. Для этого необходимо подключится к модему через telnet и ввести команду: wan dmt2 show cmsg1. В ответ вы получите настройки профиля на DSLAM.



    Важный параметр здесь RA-MODEds, он может иметь три варианта:

    • RA-MODEds = 1 (FIXED DATARATE) - фиксированная скорость соединения, как правило урезанная провайдером, до более менее стабильного соединения.
    • RA-MODEds = 2 (RATE ADAPTIVE AT INIT) - скорость соединения согласуется при старте и не меняется до следующего разрыва.
    • RA-MODEds = 3 (DYNAMIC RATE ADAPTATION) - скорость соединения меняется в процессе работы.

    Механизм SRA будет работать только с динамическим профилем. Поменять профиль на динамический может только провайдер. Лучше всего подавать заявку в письменном виде, потому что как только первая линия ТП увидит незнакомые слова, скорее всего отправит вопрос специалистам. Для простоты общения, лучше сразу написать все параметры в профиле. Например, такие:
    TARSNRMds = 70 dB (желаемый уровень сигнал/шум = 7 dB)
    MINSNRMds = 10 dB (минимальный уровень сигнал/шум = 1 dB)
    MAXSNRMds = 310 dB (Excess margin need not to be minimized) (максимальный уровень сигнал/шум = 31 dB)
    RA-MODEds = 3 (DYNAMIC RATE ADAPTATION) (Тип профиля DSLAM, динамическая адаптация скорости)
    PM-MODEds = 1 0 (L2 is allowed) (L3 not allowed) (Разрешенные режимы энергосбережения)
    RA-USNRMds = 85 dB (уровень сигнал/шум при достижении которого произойдет повышение скорости)
    RA-UTIMEds = 20 sec (время в течении которого сигнал/шум должен быть больше или равен RA-USNRMds, чтобы произошло повышение скорости)
    RA-DSNRMds = 60 dB (уровень сигнал/шум при достижении которого произойдет понижение скорости)
    RA-DTIMEds = 20 sec (время в течении которого сигнал/шум должен быть меньше или равен RA-DSNRMds, чтобы произошло понижение скорости)
    BIMAXds = 15 bit
    EXTGIds = 0 dB
    CA-MEDLEYus = 6144 symbols(min)
    Reserved1 = 0 (Should be 0)

    Далее несколько “если”.
    Если задержки (ping) не критичны, то лучше поставить канал в режим interleave, при этом нужно задавать задержку в миллисекундах, например, 8мс. Задержка должна быть одинакова для downstream и upstream. Это позволит корректировать ошибки при передаче ячеек и увеличит стабильность соединения.
    Стоит попросить задать параметры INP, для плохих линий стоит задать значение INP min = 1 или больше. INP задается отдельно для downstream и upstream.






    Если спросят, то максимальные скорости для downstream и upstream каналов можно поставить по максимуму 24000 кбит/с и 3500 кбит/сек соответственно.
    Далее со своей стороны нужно убедится в том что SRA в модеме включено. Делается это командой wan dmt2 set olr 4. В ответ вы получите current state: OLR ON, SRA ON. Из личного опыта обнаружил, что строчка wan dmt2 db tlb 10 в списке autoexec.net мешает корректной работе SRA и её необходимо удалить оттуда.
    Ниже пример содержимого моего автозапуска, при котором, модем стабильно держит линию по 30 - 70 часов. К сожалению, SRA не панацея, от резких и глубоких изменений характеристик линии она не спасёт.


    Что делать если нет SRA

    Если по каким-то причинам не удается получить от провайдера динамический профиль с корректными настройками, то можно поменять некоторые настройки, со своей стороны для downstream канала.
    Можно попробовать отключить Annex M, так как он предъявляет повышенные требования к качеству линии.
    Также, в модемах Zyxel есть возможность смещать соотношение сигнал/шум в большую или меньшую сторону. Смещение задается командой wan dmt2 set snrmoffset Х Y , где X или Y значение полученное по формуле: 1280-(±Z*512).

    • X - задает смещение для режима Fast;
    • Y - задает смещение для режима Interleave;
    • Z - значение смещения в dB.

    Например, для увеличения соотношения сигнал/шум на +1 dB получим значение 1280-512=768, следовательно, команда будет выглядеть wan dmt2 set snrmoffset 768 768.
    Таким образом, можно подобрать оптимальное соотношение сигнал/шум.
    Для того чтобы нужные команды сохранялись после перезагрузки модема их нужно прописать в автозапуск. Вводим команду sys edit autoexec.net, затем кнопкой N листаем и в нужном месте нажимаем кнопку i, вставляем нужную команду и нажимаем Enter . Для сохранения нажимаем кнопку X. Местоположение команд в автозапуске относительно друг друга имеет значение. Предположительно, команды, расположенные в конце, имеют более низкий приоритет, чем те что в начале.

    Команды не для всех

    Если провайдер не хочет менять параметры профиля, то можно попробовать изменить некоторые параметры самостоятельно. Эти команды работают не для всех модемов, но попробовать стоит.
    w dmt2 set INP V, где V - значение INP_min
    wan dmt2 set path 1 - установить режим канала Interleave.
    wan dmt2 set txfltrgain 7FFFF - вероятно смещает точку усиления диапазона частот, может принимать значения от 00000 до FFFFF (7FFFF- середина диапазона).
    Чтобы проверить результат нужно сбросить соединение командой wan adsl reset.

    Если в логах модема вы заметили, что firewall часто пишет об атаке сканирования портов, и при этом модем настроен в режиме моста, то в таком случае лучше отключить firewall в модеме. Дело в том, что в качестве защиты от сканирования портов модем может блокировать трафик или его часть, это может приводить к разрывам. На безопасность это особо не повлияет, так как в режиме моста используется межсетевой экран узла на котором устанавливается PPPoE соединение.

    soft-navigator.ru

    Как устранить неисправности ADSL-маршрутизатора, проверив параметры DSL на модемах TD-W8960N,TD-W8950ND или TD-W8968v3?

    DSL-параметры маршрутизаторов с модемом ADSL могут отражать состояние линии вашего поставщика Интернет-услуг. Наиболее полезными являются параметры Line Attenuation (затухание линии), SNR Margin (отношение сигнал\шум) и Rate (Скорость). Значения LineAttenuation и SNR Margin измеряются в децибелах (дБ).

    Примечание: Оба значения SNR Margin и Line Attenuation на TD-W8960N или TD-W8950ND используют 0,1 дБ в качестве единицы измерения, таким образом, если указано значение 130, оно обозначает 13 дБ.





    Ниже представлено несколько проблем, которые могут быть связаны с параметрами DSL.

    Вопрос: Моё подключение к Интернет часто обрывается, или скорость слишком низкая. Как мне проверить, что проблема заключается в плохом качестве линии.

    Ответ: Пожалуйста, проверьте значения SNR Margin и Line Attenuation, обведённые на изображении выше. Если значение SNR Margin ниже, чем 10 дБ, или значение Line Attenuation больше 45 дБ, качество вашей линии является плохим, и подключение к Интернет может обрываться. В таком случае вам потребуется связаться с вашим поставщиком Интернет-услуг, чтобы проверить качество подключения.



    Диапазон входящего значения SNR Margin (отношение сигнал\шум, для справки):

    10 дБ и ниже:  Плохое качество и затруднительно для синхронизации.

    11 дБ – 30 дБ:Нормальное

    30 дБ и выше:  Отличное

    Диапазон входящего значения Line Attenuation (затухание линии, для справки):

    20 дБ и ниже:  Отличное

    20 дБ - 45 дБ:   Нормальное

    45 дБ и выше:  Плохое качество, возможен обрыв соединения

    Вопрос: Оба поля SNR Margin and Line Attenuation (Затухание линии) показывают хорошие показатели, но подключение к Интернет всё равно обрывается, что я могу сделать?

    Ответ: Вы можете попробовать следующее:

    1.   Перейдите в Advanced Setup (Расширенные настройки) -> DSL-> Пожалуйста, не выбирайте “ADSL 2+” в качестве режима модуляции, поскольку известно, что более низкая скорость способна обеспечить более высокую стабильность в сложной сетевой среде.





    2.

    www.tp-link.com

    Немного об ADSL

    Если обяснить доступно то это звучит так. ADSL расшифровывается как Asymmetric Digital Subscriber Line - Асимметричная цифровая абонентская линия, тоесть линия передачи данных разделенная не равномерно, входящий трафик значительно превышает трафик исходящий (например 500/8000 Мбит или 800/10000 Мбит). Передача данных по технолонии ADSL реализуется через обычную аналоговую телефонную линию при помощи абонентского устройства - ADSL модема и мультиплексора доступа (DSL Access Multiplexer - DSLAM), находящегося на той АТС с которой начинается абонетская линия(от куда идет телефон), причем включается DSLAM до оборудования самой АТС. В результате между ними оказывается канал без ограничений присущих телефонной сети, DSLAM мультиплексирует множество абонентских линий DSL в одну высокоскростную магистральную сеть.



    Обычная телефонная линия использует для передачи голоса полосу частот 0,3…3,4 кГц. Чтобы не мешать использованию телефонной сети по её прямому назначению, в ADSL нижняя граница диапазона частот находится на уровне 26 кГц. Верхняя же граница, исходя из требований к скорости передачи данных и возможностей телефонного кабеля, составляет 1,1 МГц. Эта полоса пропускания делится на две части — частоты от 26 кГц до 138 кГц отведены исходящему потоку данных, а частоты от 138 кГц до 1,1 МГц — входящему. Полоса частот от 26 кГц до 1,1 МГц была выбрана не случайно. В этом диапазоне коэффициент затухания почти не зависит от частоты.



    Такое частотное разделение позволяет разговаривать по телефону, не прерывая работу интернета по той же линии. Для разделения линии на телефонную и линию dsl в квартире абонента устанавливается фильтр низких частот (частотный разделитель Spliter), пропускающий к телефонам только низкочастотную составлющую сигнала и устраняющий возможное влияние телефонов на линию. Если в квартире установленно несколько телефонов, то все они должны быть подключены после сплитера. Так же не допускается установка ADSL  если у абонента раньше телефон работал через блокиратор, т.е. спареный с другим апаратом.

    Передача к абоненту ведется на скоростях до 8 Мбит/с, но однако существует стандарт ADSL2 и ADSL2+ при котором скорость передачи данных может достигать до 12 Мбит/с и до 24 Мбит/с соответственно.В системах ADSL под служебную информацию отведено 25% общей скорости, в отличие от ADSL2, где количество служебных битов в кадре может меняться от 5,12% до 25%. Максимальная скорость линии зависит от ряда факторов, таких как длина линии, сечение и удельное сопротивление кабеля. Также существенный вклад в повышение скорости вносит тот факт, что для ADSL линии рекомендуется витая пара, а не ТРП(лапша).

    ADSL2 содержит множество нововведений, направленных на улчучшение производительности, взаимодействия сетей, адаптация скорости и многое другое. ADSL2+ удваивает пропускную способность приема информации, достигая скорости в 20 Мбит/С на телефонных линиях длинной в 1500 метров. Но для нормальной работы линии не должные привышать 2000 метров. Если у вас интернет работает на ADSL линии, и эта линия протяженностю более 2км, то не ждите от нее стабильного интернета. Вообще если у вас помимо интернета на ADSL еще установлена услуга IPTV, тогда здесь канечно используется модуляция ADSL2+ и скорость необходимая для стабильной работы обоих услуг - от 15Мбит/с до 19Мбит/с.

    Дипазон частот для ADSL2 и ADSL2+



    Абонентская телефонная линия, при ее использовании для технолгии ADSL,должна обладать следующими параметрами:

    Затухание сигнала (Line Attenuation)

    до 20 Дб - отличная линия

    от 20-40 Дб - рабочая линия

    от 40-50 Дб - переодические сбои, возможны обрывы

    от 50-60 Дб - пропадает сигнал

    Уровень шума (RMS Noise Energy (дБ относительно 1 мВт при сопротивлении нагрузки 600 Ом)):

    от -65 dBm до -51 dBm - отличная линия

    от -50 dBm  до -36 dBm  - хорошая линия

    от -35 dBm  до 20 dBm  - плохая линия

    Отношение сигнал шум (Signal-to-Noise-Ratio SNR)

    до 20 Дб - отличная линия

    от 20 Дб до 10 Дб - хорошая линия

    от 10 Дб до 7 Дб - возможны сбои

    от 6 Дб и ниже - Работа не возможна!

    Вообще параметры линии зависят от того какие настройки выставил провайдер на ADSL порту на DSLAM. Чем больше скорость передачи данных тем параметры линии ухудшаются, но это больше действует у тех абонетов у которых удаленность от АТС более 1500 метров.

    В крупных городах ADSL вытсняется более быстрыми технологиями доступа - Ethernet(FTTB), GPON(FTTH). Fast Ethernet - до 100 Мбит/с, Gigabit Ethernet - до 1 Гбит/с, 10Gits/s EPON - до 10 Гбит/с. Несмотря на появление более быстрых способов передачи данных, технология ADSL по-прежнему остается лидером на рынке широкополосной передачи данных. В ряде европейских стран ADSL является стандартом де факто при обеспечении достаточно быстрым и недорогим Инетрнетом. Так в Финляндии, где каждому жителю страны законодательством с июня 2010г. гарантирован доступ в Интернет, подключение большинства домов призоводится именно по технологии ADSL, a British TElecom покрыла к 2013 году услугами по технологии ADSL2+ 90% территории Великобритании.



    Узнать как увеличить скорость соединения интернета на технологии ADSL





    www.nastroimodem.ru

    Ответы@Mail.Ru: Затухание сигнала в adsl

    SNR Margin (dB) (Signal-to-Noise Ratio) Отношение сигнал/шум: до 7 dB — плохая линия, присутствуют проблемы синхронизации от 7 dB до 10 dB — возможны сбои от 10 dB до 20 dB — хорошая линия, без проблем с синхронизацией от 20 dB до 29 dB — очень хорошая линия от 29 dB — отличная линия Attenuation (dB) (Затухание сигнала) : до 20 dB — отличная линия от 20 dB до 40 dB — рабочая линия от 40 dB до 50 dB — возможны сбои от 50 dB до 60 dB — периодически пропадает синхронизация от 60 dB и выше — оборудование работать не будет

    у меня так тп линк показывает Входящий трафикИсходящий трафик Отношение сигнал/шум : 36.0 31.0db Затухание линии : 15.5 10.0db Скорость передачи данных : 4096 256kbps Максимальная скорость : 10240 988kbps Питание : 19.5 12.0dbm CRC : 00

    Эсенер выше Затухание ниже должен быть.

    touch.otvet.mail.ru

    Как увеличить скорость передачи данных через ADSL

    Технология широкополосного высокоскоростного доступа через телефонные линии — ADSL изначально считалась переходной от древнего Dial-Up к более-менее современной уже технологии FTTB ETTH, и никто не думал что она будет жить так долго. Тем не менее АДСЛ живет и в бозе почить пока еще не собирается. С его помощью подключают частный сектор на окраинах мегаполисов. А в городках поменьше и в сельской местности это вообще может быть единственная высокоскоростная технология. И даже несмотря на это, качество услуг, предоставляемых через имеющиеся телефонные линии, с каждым годом падает, денег на обслуживание ЛКС выделяется все меньше, вплоть до того, что даже полевик для ремонта линейные бригады иногда не получают по месяцу и больше. С кабельными повреждениями ситуации порой ещё хуже. Провайдеры стараются при минимальных затратах выжать максимальную прибыль и при этом «сделать хорошую мину при плохой игре»: устанавливаются короткие контрольные сроки устранения повреждений, гоняются из угла в угол монтёры, выставляются более помехоустойчивые профили на станционном оборудовании.
    Абоненты же хотят идти в ногу со временем и требуют как можно бОльшую скорость передачи данных. Можно ли как то повлиять на неё и как выжать максимум из своей линии мы сегодня и поговорим.

    Максимальная скорость закачки через ADSL,  согласно спецификациям, 24 мегабита в секунду. Реально ли она достижима? Да, её можно достичь, но только на коротких линиях очень хорошего качества. Но только вот стоит ли с этим заморачиваться? Дело в том, что операторы связи тоже не дураки и тарифные планы делают такие, которые может потянуть обычная телефонная линия — зачастую, максимум до 8 или даже до 6 Мб/с.

    Соответственно, даже если на линии будет 20-21 Мегабит в секунду, больше тарифа разогнаться всё равно не получится. А вот если у оператора есть своя файлообменная сеть, либо есть какие-то интересные внутренние ресурсы типа игровых серверов и торрент-порталов, то тогда смысл есть.

    У технологии ADSL есть 2 основных фактора, от которых зависит скорость:
    — Настройка оборудования доступа
    — Качество линии связи
    Между собой они тесно взаимосвязаны. На идеальной линии зарезать скорость до минимума с одной стороны и как бы оптимально не было сконфигурировано оборудование — «бутылочным горлышком» будет еле-еле живая линии. Поэтому подход должен быть комплексным.

    Настройка оборудования ADSL на максимальное быстродействие:

    Что представляет собой линия АДСЛ? Это два модема, соединённые между собой телефонной линией. Один стоит у абонента, другой — на стороне провайдера. Когда Вы дома включаете модем — он согласует параметры сигнала и скорость со станционным собратом. Эта процедура называется HandShake (англ.,рукопожатие). После чего линк поднимается на лучших значениях из полученных.

    Текущую скорость ADSL соединения Вы можете посмотреть в веб-интерфейсе своего модема на страничке статуса.  К пример, так она выглядит на D-Link DSL-2640U:

    На некоторых моделях модемов есть возможность просмотра более расширенной информации:

    Тут немалую роль играет конфигурация устройство с обоих концов линии. Обратите внимание на параметр «Расчётная скорость», она значительно больше скорости соединения. Это значит, что у линии ещё есть определённый ресурс, который можно использовать. Конечно не факт, что Вы сможете достигнуть тех значений, что рассчитал модем, но половину от этой разницы выжать вполне реально.

    Сделать это можно только в том случае, если правильно сконфигурировано оборудование. Со стороны абонентского устройства, доступных настроек очень мало:

    Фактически Вы можете только изменить используемую модуляцию  — например оставить только ADSL 2+. Если Вам нужна большая скорость отдачи — поставьте так же галку на AnnexM. Но опять же эти модуляции должны быть включены и на станционном модеме, в противном случае согласование не пройдёт, линк не поднимется, а значит и толку от этих действий не будет никакого. Поэтому надо созвониться с технической поддержкой своего оператора связи и пообщаться с ними. Причём сначала придётся пройти «фильтр» первой линии и любыми судьбами связаться с инженерами, которые непосредственно занимаются станционным оборудованием и выставляют на портах скоростные профили.

    Вот тут стоит сказать отдельное слово о взаимоотношениях с технической поддержкой провайдера. Во-первых, там работают люди и где один человек легко поможет, другой может просто отказать и всё тут. Во-вторых, есть определенные регламенты, которые сотрудники должны соблюдать. И тут как ни упрашивай, больше чем можно — не получите.

    Если Вы сможете найти общий язык со специалистом, то он может подобрать Вам оптимальный профиль, либо максимальный. Примерно так это выглядит на станционном DSLAM:

    Хотя выжимать максимум я бы не советовал — Вы проиграете в помехоустойчивости и при возникновении помех на линии будете терять линк. Лучше пусть соединение будет чуть медленнее, но зато — стабильнее.

    Ещё одна хитрость — можно попросить сотрудников поддержки включить режим Fast Mode на Вашем порту. Простыми словами — это профиль на DSLAM отключенной коррекцией ошибок. За счёт этого пинг на последней миле становиться чуть-чуть меньше и скорость отклика соответственно увеличивается.

    Проверка и ремонт телефонной (выделенной) линии

    Прежде всего запомните — Всё что идёт до дома (квартиры) — это зона ответственности провайдера. А вот уже проводка по дому или квартире — за это уже отвечаете Вы. Тут, конечно, тоже есть свои нюансы. Например, если магистральный кабель старый, то шансов на его замену практически нет. На моей памяти случаи замены кабеля можно пересчитать по пальцам. В основном делается только ремонт, замена кабельных муфт и т.п.

    Непросто дело обстоит и последним участком от распределительной коробки до Вас.
    Если Вы живёте в частном доме с воздушным вводом кабеля, то как я уже сказал выше, добиться от монтёра замены полевика иногда может быть ой как не просто. Да и сам полевик (кабель П-274, П-274М и П-279) в последнее время не отличается хорошим качеством. Поэтому, любыми судьбами добивайтесь замены на новый кабель — ТЦППт, ещё иногда называемый «цифровым»:



    С его помощью мы смогли однажды подключить абонента на расстоянии 5 километров от станции и при этом обеспечить ему скорость около 6 Мб/сек. Для такой длины это просто идеальная скорость.

    В многоэтажном доме, от от коробки КРТ до розетки в квартире обычно кидается так называемая «Лапша» — кабель ТРП, ТРВ и т.п. Я её вообще не люблю — плохой, ненадёжный и ломкий кабель. Лучше купите сами двухпарную витую пару UTP-2x2xo.5. Во-первых — это более надёжный кабель. Во-вторых, в нём будет вторая, резервная пара. И в третьих — её можно будет обжать в телефонный коннектор RJ11 и воткнуть в ADSL-сплиттер. Этим Вы исключите ещё одно слабое звено — телефонную розетку.

    Если розетка уже стоит, но старого образца  с переходником под «евро»-разъём RJ11 — лучше замените её на новую:

    Переходники обычно очень низкого качества, часто выходят из строя. Да и сами розетки через 10-15 лет работы начинают портачить из-за грязных и окисленных контактах.

    По квартире проводка должна быть целой и без скруток. Чем больше было повреждений и скрученных соединений, тем хуже будет качество линии и ниже скорость передачи данных ADSL линии. Если провод старый, да ещё на нём пара-тройка скруток — лучше замените на новый. Для этого витая пара тоже отлично подходит.

    Как вариант, можно использовать 2-х парный КПСВ (однопарный не советую — хлипковат на мой взгляд).

    Запомните, только хорошая линия с хорошим, целым кабелем может обеспечить отличную скорость Интернета ADSL и наилучшее качество высокоскоростного канала связи.

    P.S.

    Если Вы до сих пор пользуетесь USB ADSL-модемом вроде такого или похожего:

    То лучше потратьте немного денег и купите нормальный роутер с модулем Wi-Fi:

    Поверьте — оно того стоит. USB-модемы используют эмуляцию сетевого соединения Ethernet. Эти устройства ультра-эконом класса и нормальную скорость АДСЛ Интернета в принципе не обеспечивают. А уж сколько проблем с драйверами под Windows 8 и 8.1. Да и с помощью роутера Вы сможете раздавать WiFi и, при необходимости, подключить цифровое телевидение.

    nastroisam.ru

    Стандарты Annex A, B, C, J, L, M для технологии ADSL

    Технологии ADSL / ADSL2 / ADSL2+  и разновидности стандартов Annex A, B, C, J, L, M.

    ADSL (Asymmetric Digital Subscriber Line) - ассиметричная цифровая абонентсякая линия. Технология представляет собой вариант DSL в котором доступная полоса пропускания канала распределена между нисходящим и восходящим трафиком несимметрично. Для абсолютного большинства пользователей нисходящий трафик значительно более существенен.

    Обычная телефонная сеть ( РОTS, Рlane Old Telephone System) использует полосу частот 0...4 кГц. Чтобы не мешать использованию телефонной сети по ее прямому назначению, в ADSL нижняя граница диапазона частот находится на уровне 25,875 кГц, то есть за пределами частотного диапазона телефонов. Верхняя граница, исходя из требований к скорости передачи данных и возможностей телефонного кабеля, составляет 1,1 МГц. Эта полоса пропускания делится на две части - частоты от 25,875 кГц до 138 кГц отведены восходящему потоку данных а частоты от 138 кГц до 1,1 МГц - нисходящему.

    В качестве метода кодирования используется DMT (Discrete Multi-Tone) - дискретный многочастотный метод передачи информации. DMT делит полезную полосу на множество отдельных диапазонов называемых «несущая», с шириной в 4,3125 кГц кажтая. В технологиях ADSL, ADSL2 используется до 256 несущих; каждая из этих 256 несущих содержит модуляцию 16 бит. В обратном канале передачи может использоваться 16 или 32 несущих, в зависимости от используемого приложения (Аппех). В прямом канале используется 256 - 16 (32) = 240 (224) несущих.

    В качестве транспортного протокола используется технология АТМ (Asynchronous Transfer Mode) — асинхронный способ передачи данных, сетевая высокопроизводительная технология коммутации и мультиплексирования, основанная на передаче данных в виде кадров фиксированного размера (53 байта), из которых 5 байтов используется под заголовок.

    НАЗВАНИЕ ТЕХНОЛОГИИ НАЗВАНИЕ СТАНДАРТА СКОРОСТЬ Down/Up Stream
    ADSL  ANSI T1.413-1998 Issue 2 8 / 1.2 Мбит/с
    ADSL G.DMT ITU G.992.1 8 / 1.3 Мбит/с
    ADSL over POST ITU G.992.1 Annex A 12 / 1.3 Мбит/с
    ADSL over ISDN ITU G.992.1 Annex B 12 / 1.3 Мбит/с
    ADSL G.Lite ITU G.992.2 1.5 / 0.5 Мбит/с

    Стандарты технологии ADSL.

    Технология ADSL2,  предусматривает увеличение скорости, по сравнению с технологией ADSL до 12 Мбит/с нисходящего потока (в сторону пользователя) и до 1 Мбит/с восходящего потока (от пользователя). В первом поколении ADSL размер заголовка кадра имел фиксированную длину. ADSL2 позволяет уменьшить заголовок кадра, предоставляя программируемое числа бит в заголовке. Тем самым, увеличив скорость передачи и приема данных на 25%. Также увеличена предельная дальность т.е. при той же скорости дальность возросла на 180 м, а при той же дальности скорость возросла на 50 кбит/с.

    ADSL2 позволяет приемо-передатчику произвести измерения помех, затухания и соотношения сигнал/шум SNR (Signal to Noise Raito) на обоих концах линии. Все измерения происходят в режиме реального времени, что позволяет отслеживать текущее состояние линии.

    Режим пониженного энергопотребления предполагает три режима работы:

    1. нормальный;

    2. режим пониженного энергопотребления;

    3. спящий режим.

    SRA (Seamless Rate Adaptation) - плавная адаптация скорости, позволяет изменить скорост соединения в режиме реального времени в зависимости от текущего состояния линии. Решение об изменении скорости соединения зависит от значения соотношения сигнал/шум (SNR).

    НАЗВАНИЕ ТЕХНОЛОГИИ НАЗВАНИЕ СТАНДАРТА СКОРОСТЬ Down/Up Stream
    ADSL2  ITU G.992.3 12 / 1.2 Мбит/с
    ADSL2 over POST ITU G.992.3 Annex A 12 / 1.2 Мбит/с
    ADSL2 over ISDN ITU G.992.3 Annex B 12 / 1.2 Мбит/с
    ADSL2 ITU G.992.3 Annex J 12 / 3.5 Мбит/с
    RE-ADSL2 ITU G.992.3 Annex L 5 / 0.8 Мбит/с
    ADSL2 ITU G.992.3 Annex M 12 / 3.5 Мбит/с
    Splitterless ADSL2 ITU G.992.4
    1.5 / 0.5 Мбит/с

    Стандарты технологии ADSL2.

    ADSL2+ определяет двойное увеличение предельной частоты нисходящего канала, таким образом увеличивая скорость нисходящего потока на линиях длиной менее 2,4 км. ADSL2+ увеличивает верхнюю границу частотной полосы сигнала до 2208 кГц. Количество рабочих несущих частот увеличено вдвое (до 512) по сравнению с ADSL2 и ADSL.G.DMT.

    НАЗВАНИЕ ТЕХНОЛОГИИ НАЗВАНИЕ СТАНДАРТА СКОРОСТЬ Down/Up Stream
    ADSL2+ G.DMT.bis.plus  ITU G.992.5 24 / 1.2 Мбит/с
    ADSL2+ over POST ITU G.992.5 Annex A 24 / 1.2 Мбит/с
    ADSL2+ over ISDN ITU G.992.5 Annex B 24 / 1.2 Мбит/с
    ADSL2+ ITU G.992.5 Annex M 24 / 3.5 Мбит/с
    RE-ADSL2+ ITU G.992.5 Annex L 24 / 1.5 Мбит/с

    Стандарты технологии ADSL2+.

    Annex — разновидность стандарта ADSL для передачи высокоскоростных данных совместно с аналоговой телефонией.

    Annex А - определяет использование ADSL поверх телефонного сигнала POST, для передачи данных от пользователя (upstream) используются поднесущие от 6 до 31. Разновидности стандарта Annex А присуствуют во всез трех технологиях ADSL (ITU G.992.1 Annex A) , ADSL2 (ITU G.992.3 Annex A) и ADSL2+ (ITU G.992.5 Annex A).

    Annex В - очень похож на Annex А, за исключением того, что это приложение определяет работу поверх ISDN линий. Для передачи данных от пользователя (upstream)в Annex В используются поднесущие от 33 до 63. Разновидности стандарта Annex B присуствуют во всез трех технологиях ADSL (ITU G.992.1 Annex B) , ADSL2 (ITU G.992.3 Annex B) и ADSL2+ (ITU G.992.5 Annex B).

    Annex L Reach Extended (RE-ADSL2(ITU G.992.3 Annex L ) / RE-ADSL2+ (ITU G.992.5 Annex L)). Появился в технологиb ADSL2 и в дальнейшем перешел в технологию ADSL2+, обеспечивает увеличение производительности на больших расстояниях при помощи различных схем подавления перекрестных помех. Увеличение спектральной плотности мощности (transmit PSD) передаваемого сигнала в нижних тонах увеличивает «дальнобойность» RE-ADSL. Это вызвано тем, что высокие частотные спектры ADSL не могут быть использованы на предельных расстояниях в связи с сильным затуханием По сравнению с ADSL2 RE-ADSL2 позволяет увеличить расстояние покрытия при малых скоростях или увеличить скорость передачи на предельных расстояниях ADSL2.

    Аппех М - вдвое расширяет PSD-маску (спектральную мощность плотности) канала upstream. Увеличение восходящих поднесущих с 32 до 64 позволяет дважды увеличить скорость от клиента по сравнению с Аппех А. Появился в технологиb ADSL2 (ITU G.992.3 Annex M) и в дальнейшем перешел в технологию ADSL2+ (ITU G.992.5 Annex M).

    Также существуют дополнительные расширения сделанные специально для использования в Японии:

    Annex С - позволяет работать со специфичной японской "pingpong" версией ISDN, или TCM-ISDN.

    Annex J - представляет собой дополненную версию Annex С (для Японии). По сути отличает расширенным диапазоном частот до 2208 кГц, т.е. использует до 512 поднесущих.

    Технология ADSL G.lite (ITU G.992.2) и Splitterless ADSL2 (TU G.992.4 ) - специальные технология ADSL / ADSL2 не требующие установки сплиттера на стороне пользователя, являются более устойчивыми к помехам и меньше зависят от длины соединительной линии при той же пропускной способности.

    На этом все. Всем пока.

    admin-gu.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
