Изучаем стандарты пыле- и влагозащиты IP

  • Главная

14:41 2013-01-06 / Ангелина Гор / Полезные советы

На многих технических устройствам нам приходится видеть маркировку IP-54 с указанием, что это пыле и влагозащищенное устройство. Но что же это означает?

Ingress Protection Rating — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).

Под степенью защиты понимается способ защиты, проверяемый стандартными методами испытаний, который обеспечивается оболочкой от доступа к опасным частям (опасным токоведущим и опасным механическим частям), попадания внешних твёрдых предметов и (или) воды внутрь оболочки.

Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты (IP) и двух цифр, первая из которых означает защиту от попадания твёрдых предметов, вторая — от проникновения воды.

Так называемые «защищенные» мобильные телефоны или смартфоны, получают соответствие международным стандартам защиты промышленного оборудования от внешних факторов. Порядок обозначения степени защиты такой: за обозначением IP следуют две цифры, первая из которых показывает уровень защиты от попадания твердых частиц, а вторая — от проникновения влаги.

Например, класс защиты IP54 средний. Цифра 5 означает, что внутрь корпуса может попадать пыль, но она не должна оказывать влияния на работу прибора. Цифра 4 — корпус защищает внутренности от попадающих брызг и капель воды. Но если устройство погрузить в воду, то оно будет испорчено и не будет работать.

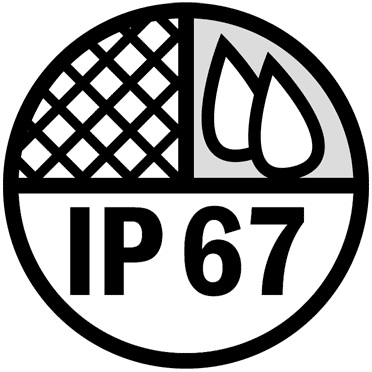

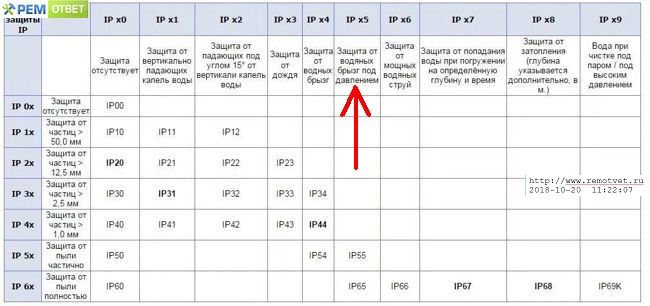

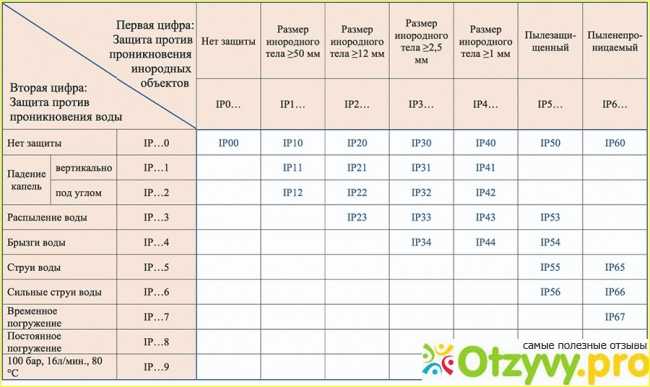

Ниже приведена таблица классов защищенности IP.

Класс IP 1-я цифра кода — защита от попадания посторонних предметов 2-я цифра кода — защита от попадания воды
0 Нет защиты Нет защиты
1 Защита от попадания посторонних предметов размерами свыше 50 мм Защита от вертикально падающей воды (конденсация)
2 Защита от попадания посторонних предметов размерами свыше 12 мм Защита от воды, падающей под углом 15° к вертикали
3
Защита от попадания посторонних предметов размерами свыше 2,5 мм Защита от воды, падающей под углом 60° к вертикали
4 Защита от попадания посторонних предметов размерами свыше 1 мм Защита от водяных брызг со всех сторон
5 Защита от пыли Защита от водяных струй со всех сторон
6 Полная защита от пыли (пыленепроницаемый) Защита от сильных водяных струй со всех сторон
7 Нет Защита от попадания воды при кратковременном погружении
8 Нет Защита от попадания воды при длительном погружении

К примеру, Samsung В2700 отвечает IP54, Samsung B2100 — IP57, Sony Ericsson C702i – IP54, Sonim XP1 — IP52, Sonim XP3 — IP54, а модель Sonim XP3 Quest — IP67.

Похожие сюжеты / 6

Samsung выпустит пыле- и водонепроницаемый Galaxy S4

Телефоны и смартфоны / Стас Кузьмин

Интерсвязь вводит мировые стандарты обслуживания

Новости компаний / Dafani

Смена IP адресов

Новости компаний /

Минкомсвязи узаконило стандарты 802.11ac и 802.11ad в России

Интернет / Ангелина Гор

Анонсирован телефон Samsung Xcover C3350 в пыле- и влагозащитном корпусе

Новости компаний / Никита Светлых

Смена IP адресов

Новости компаний /



Активность
  • 16:40 2022-10-26mobichel лайкнул сюжет Российские телеком компании переходят на закупки отечественного. ..

  • 16:20 2022-10-26mobichel лайкнул сюжет Операторы отметили 15% рост числа умных устройств на…

  • 16:46 2022-10-25mobichel лайкнул сюжет Смартфоны Vivo в России обновятся до Android 13: перечень…

  • 16:33 2022-10-25mobichel лайкнул сюжет Apple выпустила обновление iOS 16.1, iPadOS 16 и macOS…

  • 16:26 2022-10-25mobichel лайкнул сюжет Яндекс представил серию смарт ТВ под своим брендом…

Международный стандарт пыле-влагозащиты IP. Что это такое?

Часто, на различном оборудовании, электроприборах, весах электронных, уничтожителях документов и прочем оборудовании мы встречаем маркировку IP. Все знают, что чем больше цифры тем лучше, тем защищеннее оборудование. Это так, но давайте рассмотрим что же эти значения значат более предметно.

Степень защиты обозначается двумя буквами IP и двумя цифрами. Первая обозначает степень защиты от проникновения твердых механических предметов, вторая от воздействия жидкости.

При выборе оборудования и определении места его установки очень важно обеспечить соответствие степени защиты корпуса внешним условиям эксплуатации прибора. Степень механической защиты, обеспечиваемая корпусами оборудования, классифицирется по международному стандарту (публикация 529 IEC, Cenelec HD 365).

Корпус любого прибора автоматики должен одновременно удовлетворять двум требованиям защиты:

1. обеспечивать электробезопасность обслуживающего персонала;

2. защищать электронные элементы, расположенные в корпусе, от воздействий окружающей среды.

Норматив IP дает понятие о пылевлагозащищенности изделия.

Устройство со степенью защиты IP40, с точки зрения электробезопасности, совершенно надежно, но без защиты от попадания воды. А приборы с IP54 или IP65 можно устанавливать даже на морских судах. Однако в нормативе IP не учитывается защита от агрессивных сред и другие серьезные требования к оборудованию. В этих случаях надо пользоваться специальными стандартами.

Очевидно, что степень защиты корпуса действительно должна соответствовать условиям окружающей среды. Применение оборудования с заниженной степенью защиты IP10 не гарантирует защиту от случайного прикосновения пальцами к токоведущим частям. Кроме того, во влажных помещениях такие устройства быстро выйдут из строя. С другой стороны, завышение степени защиты приведет к ненужным, а иногда и весьма существенным затратам. Нецелесообразно закупать технику с полной защитой от залива водой, если она используется в офисе, или в розничном магазине. Оборудование для автоматизации складской и транспорной логистики, как правило, имеет класс пылевлагозащищенности от IP54 и выше.

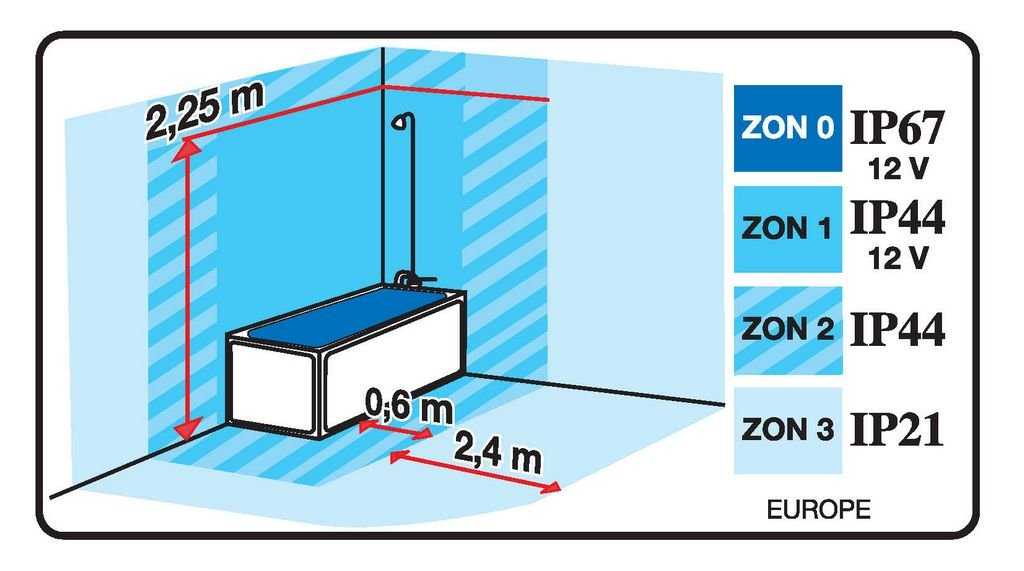

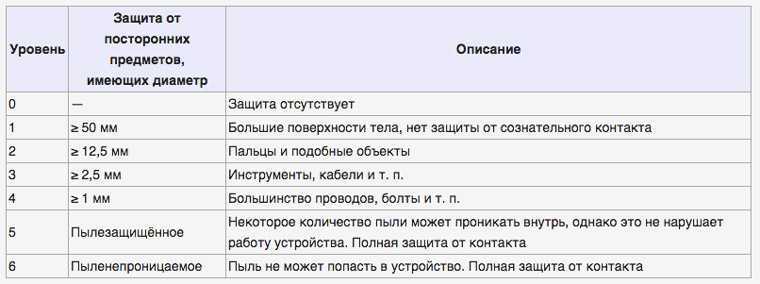

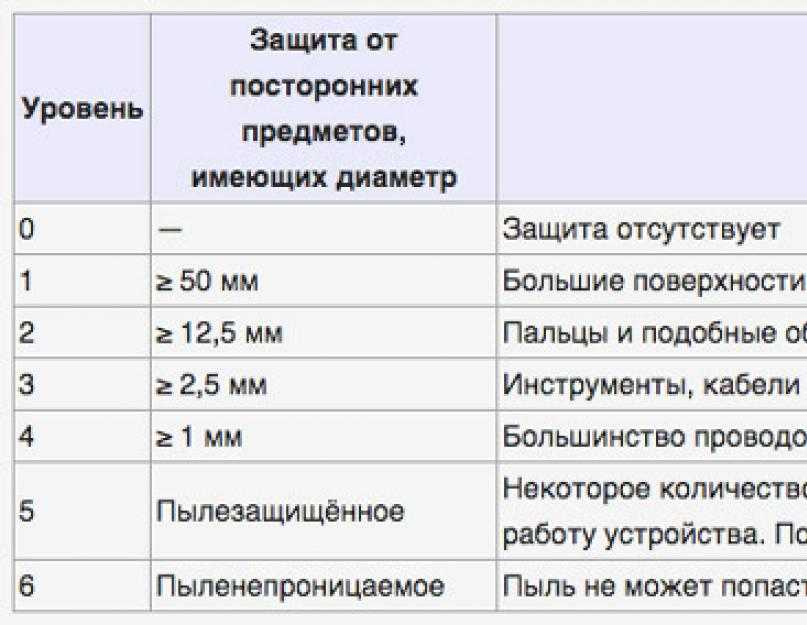

Итак, класс защищенности IP расшифровывается следующим образом:

«1 цифра» — Защита от пыли

0*    Незащищено

1*    Защищено от твёрдых частиц размером более 50 мм

2    Защищено от твёрдых частиц размером более 12 мм

3    Защищено от твёрдых частиц размером более 2,5 мм

4    Защищено от твёрдых частиц размером более 1 мм

5    Защищено от пыли

6    Непроницаемо для пыли

«2 цифра» — Защита от влаги

0**    Незащищено

1**    Защищено от вертикально падающих капель воды

2**    Защищено от падающих под углом до 15° капель воды

3    Защищено от водяной пыли

4    Защищено от водяных брызг

5    Защищено от водяных струй

6    Защита от динамического воздействия потоков воды (морская волна)

7    Защита от попадания воды при погружении на определенную глубину и время

8    Защищено от продолжительного погружения в воду

Примечания:

* Запрещено в освещении. Минимальный уровень IP20.

** Запрещено в уличном освещении. Минимальный уровень IP23.

RS Компоненты | Промышленные, электронные продукты и решения

Компоненты РС | Промышленные, электронные продукты и решения
  • Поддержка
  • Откройте для себя
  • для вдохновения
  • Найдите местное отделение

Разделы нашей продукции:

  • Аккумуляторы и зарядные устройства
  • Соединители
  • Дисплеи и оптоэлектроника
  • Контроль электростатического разряда, чистые помещения и прототипирование печатных плат
  • Пассивные компоненты
  • Блоки питания и трансформаторы
  • Raspberry Pi, Arduino и средства разработки
  • Полупроводники
  • Механизм автоматизации и управления
  • Кабели и провода
  • Корпуса и серверные стойки
  • Предохранители и автоматические выключатели
  • HVAC, вентиляторы и управление температурным режимом
  • Освещение
  • Реле и формирование сигналов
  • Переключатели
  • Доступ, хранение и обработка материалов
  • Клеи, герметики и ленты
  • Подшипники и уплотнения
  • Инженерные материалы и промышленное оборудование
  • Застежки и крепления
  • Ручной инструмент
  • Механическая передача энергии
  • Сантехника и трубопровод
  • Пневматика и гидравлика
  • Электроинструменты, Пайка и сварка
  • Компьютеры и периферия
  • Уборка и техническое обслуживание помещений
  • Офисные принадлежности
  • Средства индивидуальной защиты и рабочая одежда
  • Безопасность и скобяные изделия
  • Безопасность сайта
  • Испытания и измерения
Руководство по рейтингу водонепроницаемости

: понимание стандартов сопротивления

Обновлено 10 марта 2022 г.

Подсказка: разобраться в различиях может быть непросто

Ключевым аргументом в пользу продажи многих электронных устройств и аксессуаров является прекрасное модное словечко — водонепроницаемость. Смартфоны быстро получили рейтинг водонепроницаемости, чтобы оставаться на переднем крае, а чехлы для смартфонов обычно удерживают его в центре внимания. Кроме того, портативные колонки, рации, специальные чехлы, камеры наружного наблюдения и другие устройства обозначаются как водостойкие или водонепроницаемые. Что еще более тревожно, иногда оба термина используются для одного и того же продукта. Другие используемые термины: защита от брызг, защита от пота, защита от атмосферных воздействий и защита от дождя.

Чтобы было ясно, большинство этих так называемых водных устройств не являются полностью водонепроницаемыми. Они могут выдерживать только определенные уровни давления воды.

Давайте углубимся в детали.

Водонепроницаемость

Существует множество аббревиатур, используемых для обозначения водонепроницаемости. И они не всегда используются разными производителями, устройствами или брендами. В нашем блоге военного класса MIL-STD мы коснулись шкалы IP. Но есть и другие стандарты, когда речь идет о воде — JIS и ATM. Итак, давайте изучим их все.

Стандарты водостойкости

Существует три разных стандарта, которыми можно маркировать изделие, чтобы обозначить уровень его устойчивости к влаге, пыли и другому давлению воды: маркировка защиты от проникновения (IP), Японский промышленный стандарт (JIS). и Атмосферы (ATM). Производитель тестирует свой продукт в соответствии с одним из этих стандартов, чтобы определить, какой уровень воздействия воды или стихии он может выдержать. Какой конкретный стандарт они выберут для использования, зависит от них. И чтобы было ясно, только потому, что это было проверено, не означает, что оно прошло!

Кроме того, производитель не всегда использует один и тот же стандарт для всей своей продукции. Garmin, например, использует смешанный набор терминов. Они отметят, насколько глубоким может быть их продукт, или укажут рейтинг банкомата, или, как минимум, укажут общее использование, такое как плавание. Иногда они также указывают, какому стандарту MIL-STD он должен соответствовать. Как отмечалось выше, MIL-STD использует систему IP.

Поэтому для получения дополнительной информации о рейтингах воды Garmin их веб-сайт предоставляет дополнительную информацию.

Водонепроницаемость Согласно IP, JIS и ATM

JIS : Таблица JIS предоставлена ​​сайтом buytwowayradios.com давление, которое устройство может выдержать ниже уровня моря. Эти цифры являются теоретическими, потому что большинство устройств на самом деле не воспринимаются так глубоко. Рейтинги определяются путем «обрызгивания струей воды, которая дает эквивалент их номинальной водостойкости».

Кроме того, время воздействия короткое. Поток также не оказывает одинакового давления на всем протяжении.

Число, указанное в рейтинге банкомата, указано в атмосферных барах. Итак, рейтинг глубины. 1 — уровень моря. Чем больше число, тем глубже объект может выдержать возрастающее давление воды. 3 АТМ означает устойчивость к глубине до 30 метров, от 5 до 50 метров и так далее.

Вот как работает банкомат с точки зрения практического использования:

Схема банкомата предоставлена ​​Casio Watches

IP:

Шкала IP немного сложнее. Он смотрит на попадание твердых частиц и жидкостей. Первое число в теге IP (IP1X) относится к твердым телам. Второй номер, жидкости (IPX7). Некоторые устройства могут содержать только один или другой, или оба.

IP-таблица предоставлена ​​CNET

Имейте в виду, что, хотя устройство может иметь максимально возможный рейтинг в конкретной таблице стандартов, оно может не тестироваться на более низких уровнях. Рейтинги также не строятся последовательно друг над другом.

Например, посмотрите на IPX7. Это означает «выдерживает постоянное погружение на глубину до 1 м (3 фута) в течение 30 минут и отталкивает самые тяжелые капли дождя».

IPX6 означает «Защита от воды, выбрасываемой мощными струями из сопла с диаметром отверстия 12,5 мм в любом направлении».

Это совершенно другой тест воды! Это более характерно для утечек из точечных отверстий или кранов. Это означает, что «водонепроницаемый» радиоприемник IPX7, который можно погружать в воду, вероятно, не выдержит силу мощных струйных брызг.

Как поясняет сайт Au.rs-online.com:

«Класс защиты IP «водонепроницаемость» или «атмосферостойкость» является одним из наиболее частых примеров, которые люди ищут в широком ассортименте товаров повседневного ‘ для большинства общих целей являются IP65, IP66 и IP67. Однако одно распространенное заблуждение относительно защиты от атмосферных воздействий заключается в том, что изделия, предназначенные для длительного использования на открытом воздухе, требуют самых высоких числовых оценок IP для влагостойкости».

«Это не всегда так, поскольку большая часть дождевой воды — даже в ветреную погоду — имеет тенденцию падать относительно близко к вертикали и под очень низким давлением. Рейтинг IPX2 должен защищать от капель воды, эквивалентных 3 мм осадков в минуту, под углом до 15°, в то время как IPX3 указывает на устойчивость к непрерывным брызгам под углом до 60° от вертикали».

Переменные водостойкости

Любое движение, когда устройства подвергаются воздействию воды, может изменить давление воды. Соленая вода также может оказывать неблагоприятное воздействие на устройства, особенно в отношении коррозии. Экстремальные температуры воды также влияют на реакцию устройства на воздействие воды.

Кроме того, нет двух одинаковых устройств, когда речь идет о стандартном тестировании. Устройство Garmin, рассчитанное на 5 АТМ, может не выдержать того же давления, что и устройство Fitbit, рассчитанное на 5 АТМ. Важно прочитать, что производитель говорит о рассматриваемом устройстве, поскольку показатели водонепроницаемости могут вводить в заблуждение.

Чтобы гарантировать постоянную защиту устройства от воздействия воды, всегда читайте руководство или веб-сайт производителя для получения разъяснений.
