Содержание: Во время монтажа слаботочных компьютерных сетей чаще всего используется схема обжима витой пары 8 проводов. Данная операция выполняется в соответствии с правилами опрессовки и вполне может быть выполнена самостоятельно. Стандарт для обжима TIA/EIA-568Данный вид обжима применяется в мировом масштабе при устройстве кабельных локальных вычислительных сетей (ЛВС). Эта методика позволяет опрессовывать восьмижильные провода двумя основными способами. Первый из них является прямым, при котором все проводники на каждом конце патч-корда расположены в одинаковой последовательности. Обжим обоих коннекторов осуществляется одинаково. Перекрестный обжим витой пары 8 жил допускает перекрещивание части проводов, поэтому симметрия коннекторов получается нарушенной. Обжимка витой пары 8 жил прямым способом может выполняться в двух вариантах: тип В (Т586В) или тип А (568А). Они различаются между собой расположением зеленых и оранжевых проводников. Все остальное, в том числе и область применения, у них одинаковое. Тем, кто впервые столкнулся с опрессовкой, рекомендуется более тщательно изучить какой-то один способ, чтобы не возникло путаницы. Подготовка к проведению обжимаИз материалов, в первую очередь понадобится отрезок кабеля, длина которого не более 100 метров, а также коннекторы RJ45, из расчета 2 шт. на один отрезок. Необходимо приготовить кримпер – щипцы для обжима, а также стриппер – нож для удаления изоляции. В дальнейшей работе понадобится кабельный тестер. После подготовки всего необходимого, можно начинать непосредственный обжим восьмижильного кабеля. Как обжать витую пару 8 жилВыполнение обжима витой пары осуществляется в определенной последовательности. От конца кабеля нужно отступить примерно 3-5 см, затем ножом надрезается по кругу внешняя изоляция. В процессе операции нельзя допускать повреждения проводников. Надрезанную изоляцию следует удалить с кабеля, после чего жилы расплетаются и распределяются в нужном порядке в соответствии с таблицами. Далее освобожденные проводки выравниваются. Нужно отступить от края изоляции не более чем на 1,2-1,4 см таким образом, чтобы жилы полностью разместились внутри коннектора. Подготовленный конец кабеля вставляется до упора в коннектор, обращенный контактами к себе. Первый провод оранжевого или зеленого цвета должен быть сверху. После этого выполняется обжим кабеля. С этой целью коннектор помещается в гнездо кримпера, промаркированное как 8Р. Далее кримпер сжимается до щелчка. После этого готовый патч-корд проверяется на разрыв путем растягивания кабеля и разъема в разные стороны. Схема обжима витой пары на 8 проводов в совокупности с надежной опрессовкой позволяет выдерживать даже значительные нагрузки. Таким же образом присоединяется второй коннектор, после чего осуществляется проверка патч-корда на пригодность для дальнейшего использования. Данная операция проводится с использованием кабельного тестера. Обжим кабеля витой пары 8 и 4 жилы |
№ | Расположение жил в схеме | |
568А | 568В | |
1. 2. 3. 4. 5. 6. 7. 8. | бело-зелёная зелёная бело-оранжевая синяя бело-синяя оранжевая бело-коричневая коричневая | бело-зелёная зелёная бело-оранжевая синяя бело-синяя оранжевая бело-коричневая коричневая |

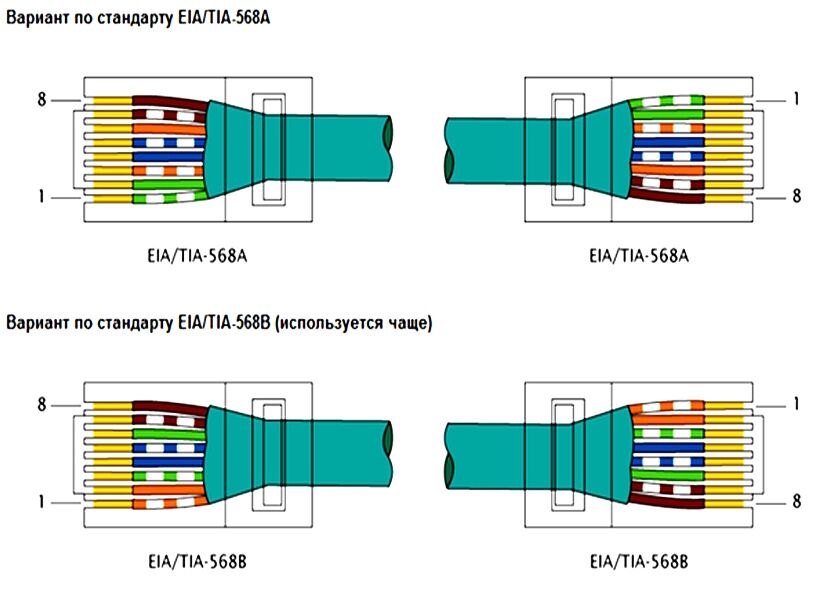

Прямой обжим витой пары 8 жил выполняется по схеме 568А или 568В. Это значит, что обжимка будет одинаковая, симметричная с двух концов кабеля. Тип А используется в Европе и США у нас применяется тип В. Разница между ними только в расположении рыжих и зелёных проводов. Методом прямого обжима подключают компьютеры и сетевые устройства.
Схемы правильного обжима кроссовым методом выполняются в двух вариантах, которые и рассмотрим.
Стандартная схема кроссовой обжимки для сети 100 Мбит/с.
№ | Первый конец кабеля | Второй конец кабеля |
1. 2. 3. 4. 5. 6. 7. 8. | бело-желтый желтый бело-зелёный синий бело-синий зелёный бело-коричневый коричневый | бело-зелёный зелёный бело-желтый синий бело-синий желтый бело-коричневый коричневый |
Стандартная схема кроссовой обжимки для скоростной сети 1 Гбайт/с.
№ | Первый конец кабеля | Второй конец кабеля |
1. 2. 3. 4. 5. 6. 7. 8. | бело-желтый желтый бело-зелёный синий бело-синий зелёный бело-коричневый коричневый | бело-зелёный зелёный бело-желтый бело-коричневый коричневый желтый синий бело-синий |
Методом кроссовой обжимки изготавливают кабеля, соединяющие между собой компьютеры. Обжимка типа Gigabit Crossover , предусматривает перекрест всех 8 жил.
Опрессовка коннектора RJ 45
Конец кабеля берут в руку, обжимными клещами или ножом, отступив от края 3 см, срезают по кругу внешнюю изоляцию. При этом соблюдают осторожность, чтобы не повредить покрытие проводов. Осталось расплести и аккуратно выровнять все жилы.
Выбирают схему обжима и соответственно ей распределяют жилы в нужном порядке. Теперь надо их ровно обрезать, оставляя от края примерно 1,2 см, то есть на длину коннектора потому, что они должны полностью разместиться в нём.
Если после обрезки цветные жилы выступают за его пределы, соединение будет непрочным и может быстро сломаться. Поэтому лишняя примерка не помешает. Кончики проводов срезают перпендикулярно оси кабеля, вставляя их в желобки коннектора до упора, где специальные выступающие бугорки должны плотно зажать обмотку каждой жилы так, чтобы она не двигалась и имела хороший контакт.
Внимательно проверяют, если все 8 проводов вставлены в коннектор плотно, можно делать обжатие. Для этого у клещей имеется специальный разъем с маркировкой «8Р», в который вставляют коннектор с проводами. Перепутать невозможно потому, что в нём есть только одно положение. Хорошо зажимаем коннектор, до появления щелчка, теперь всё готово. Точно такие же действия повторяют со вторым устройством кабеля, после чего он готов к применению.
Проверяем работу. Для этого потянем за первый, потом второй коннектор, если они надежно закреплены, никогда не слетят. Ещё их можно проверить, используя кабельный тестер. Зелёные огоньки на двух модулях укажут на хорошее соединение. Индикатор не загорелся, возможно, жила плохо обжата, а красный огонёк указывает на неправильное подсоединение или короткое замыкание.
Когда шнур проверяют мультиметром, его устанавливают в режим прозвонки, затем контактами соединяют жилы по цветам, звук есть, значит, всё хорошо, его нет, причина в контактах, возможно, надо их просто дожать.
Желательно использовать специальные колпачки, которые одеваются на коннекторы и предохраняют жилы от перегибания и поломки.
instrument.guru
Обжим витой пары 4 и 8 жил: схемы, краткая инструкция, нюансы
Сегодня невозможно представить свою жизнь без интернета, подключение которого невозможно без специального провода, называемого витой парой. Такой кабель позволяет подключить несколько устройств, используя при этом как можно меньше проводки. Однако перед домашним мастером встаёт вопрос, каким образом подключить к жилам разъём-коннектор, не обращаясь при этом к профессиональным связистам. Сегодня речь пойдёт о такой работе, как обжим витой пары. Мы разберёмся, каким образом можно выполнить обжимку в домашних условиях своими руками, какие инструменты для этого понадобятся, и возможно ли всё сделать без применения специальных приспособлений.

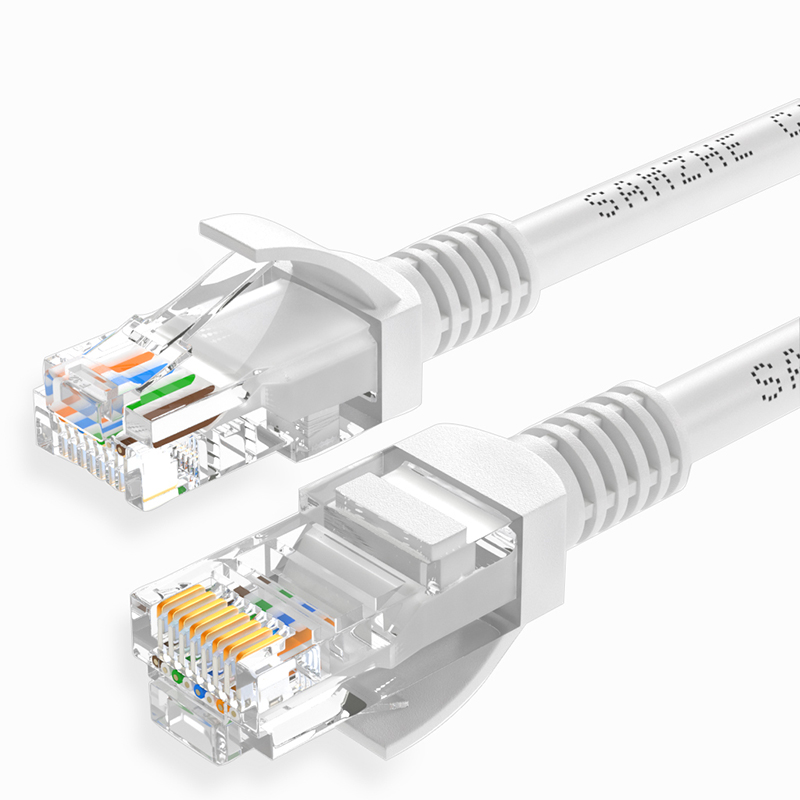

Витая пара сегодня повсеместно применяется для коммутации компьютеров и периферических устройств

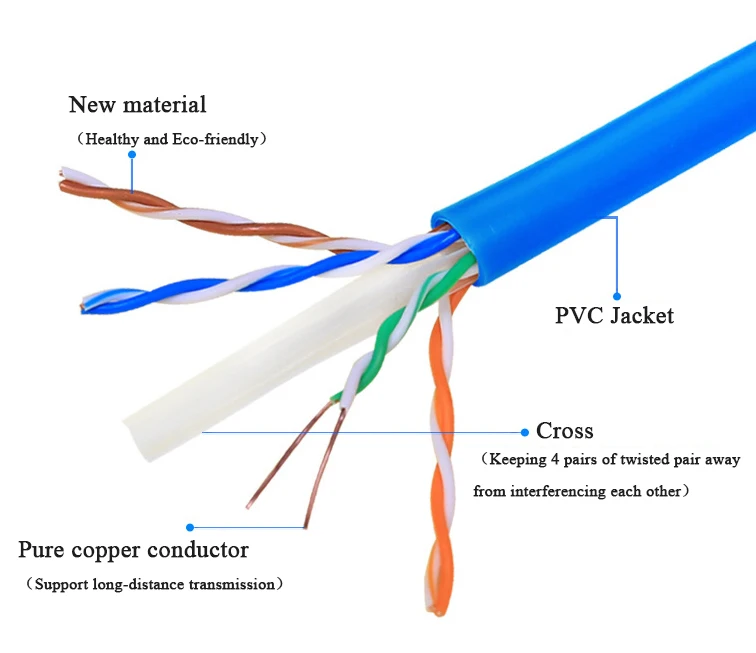

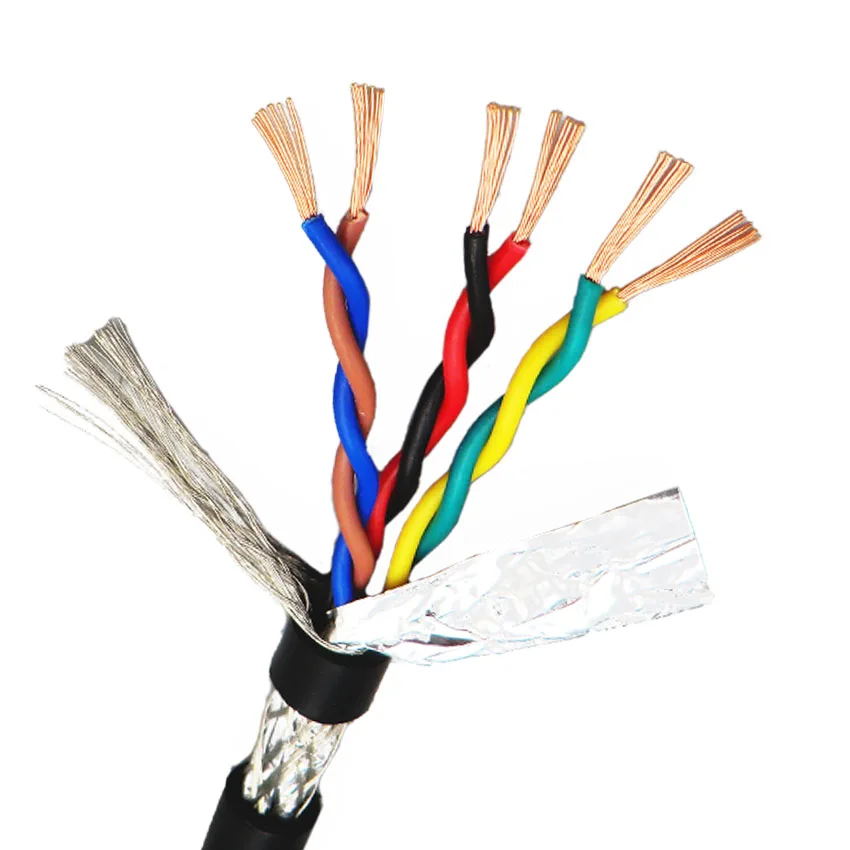

Витой парой называют кабель с четырьмя или восемью жилами. Они скручены между собой попарно. Каждые две жилы имеют схожие цвета (синий и сине-белый, коричневый и коричнево-белый и т.п.). Для каждого из них применяется коннектор на 4 или 8 контактов, соответственно. Соединение жил кабеля с наконечником и называют обжимкой. Такое название появилось потому, что контакты разъёма-коннектора после размещения в нём жил кабеля вдавливаются внутрь, прокалывая их изоляцию, тем самым фиксируя провод и создавая плотное, качественное соединение. На сегодняшний день самыми распространёнными разъёмами являются rj45.
Важно! Выполняя подобную работу, следует быть внимательным с распиновкой rj45 по цветам. В случае ошибки коннектор придётся отрезать и выбросить, демонтажу и повторному монтажу он не подлежит.
Правильная распиновка – залог корректной работы подключаемых к персональному компьютеру устройств и сети Интернет
Помимо ножа для зачистки основной изоляции кабеля, потребуется специальный инструмент – кримпер для обжима RJ45, купить который можно в любом специализированном магазине или на интернет-ресурсах. При помощи такого кримпера работа выполняется в считанные минуты. Однако при желании можно обойтись и без специализированного инструмента для обжима коннекторов RJ45. После выполнения распиновки (распределения жил по цветам под соответствующие контакты) их можно прижать обычным ножом.
Кримпер – очень важный инструмент при обжимке витой пары
«Выполняя работу без специального инструмента, нужно быть очень осторожным. Перед тем как обжать кабель RJ45, необходимо убедиться, что он расположен в коннекторе правильно. В противном случае соединение быстро отломится, и всё придётся делать заново».
Как обжать витую пару: схемы и нюансы
Распиновка – это схема обжима жил витой пары по цветам в коннекторе RJ45. Самое важное – это разобраться, как расположить жилы в наконечнике. Здесь всё будет зависеть от будущей области применения готового кабеля. Следует понимать, что для высокоскоростного подключения применяют восьмижильную витую пару, а для коммутации периферийных устройств (принтеров, сканеров или телевизора) – четырёхжильную. Разберёмся в нюансах распиновки того или иного кабеля.
Если же кримпера нет, можно воспользоваться ножом, обычной отвёрткой или тонкими круглогубцами
Обжим витой пары 8 жил: схема цветовой распиновки

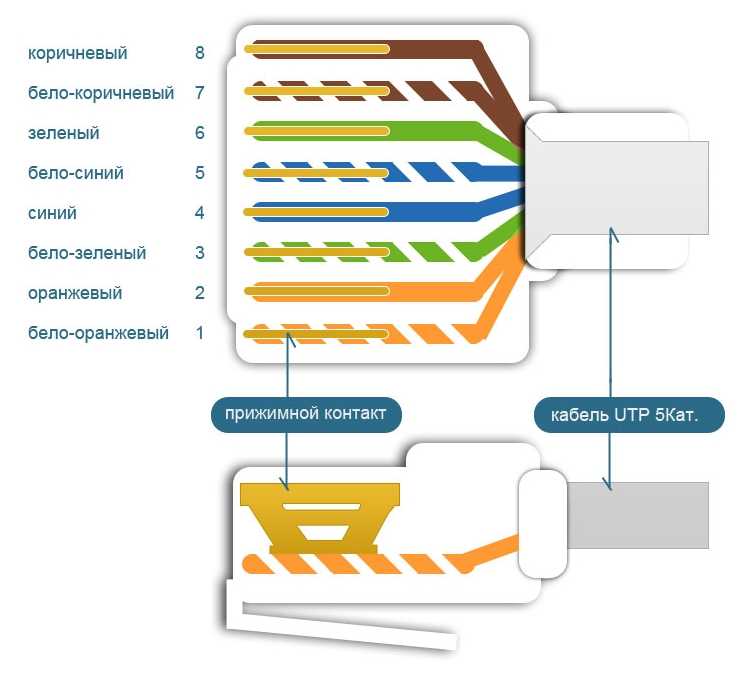

Распиновка интернет-кабеля 8 проводов может быть произведена двумя стандартными способами: прямая (маркируется как 568В) или перекрёстная (568А). Отличия их в том, что первый вариант используется для коммутации персонального компьютера с роутером или хабом, а второй тип распиновки применяется для соединения двух ПК в общую локальную сеть. Разберёмся, каким образом выглядит каждое из этих подключений.
Последовательность цветов в распиновке 568В одинакова с обоих концов кабеля и выглядит следующим образом:
- Бело-оранжевый.
- Оранжевый.
- Бело-зелёный.
- Синий.
- Бело-синий.
- Зелёный.
- Бело-коричневый.
- Коричневый.
Перед обжимкой жилы нужно подрезать, чтобы концы были ровными, для удобства выполнения работы
А вот распиновка 568А (перекрёстная) выглядит совершенно иначе. Для удобства читателя объясним её при помощи таблицы.
№ п/п в коннекторе | Одна сторона кабеля | Другая сторона кабеля |
1 | Бело-оранжевый | Бело-зелёный |
2 | Оранжевый | Зелёный |
3 | Бело-зелёный | Бело-оранжевый |
4 | Синий | Синий |
5 | Бело-синий | Бело-синий |
6 | Зелёный | Оранжевый |
7 | Бело-коричневый | Бело-коричневый |
8 | Коричневый | Коричневый |
Как видно из таблицы, запутаться в цветовой схеме перекрёстной распиновки витой пары 8 проводов довольно просто. Именно поэтому при обжимке по 568А, если нет достаточного опыта, лучше эту схему держать перед глазами. Но это касается обжимки витой пары для сетевого кабеля компьютера. А как же с периферийными устройствами?
Лучше, если после обжима контакты будут утоплены в пазы – так соединение будет прочнее
Схема обжима витой пары 4 жилы: области применения
Порядок расположения по цветам здесь остаётся прежним. Разница лишь в том, что половина контактов будет пустой. Порядок расположения следующий:
- Бело-оранжевый.
- Оранжевый.
- Бело-зелёный.
- –
- –
- Зелёный.
- –
- –
Как обжать витую пару 8 жил: краткая инструкция
Иллюстрация | Выполняемое действие |
Для начала при помощи кримпера снимаем внешнюю изоляцию. Для этого вставляем кабель в специальный паз до упора, зажимаем кримпер и проворачиваем его вокруг провода. Изоляция надрезается и легко снимается с жил. | |
Теперь расправим жилы, расположив их в нужном порядке, согласно выбранной схеме. | |
В корпусе коннектора есть специальные канавки, которые не позволят двум жилам попасть на один контакт. Задвигаем провод в наконечник до упора. | |
Осталось лишь вставить коннектор в нужное гнездо и сжать ручки кримпера до упора. |
Как видите, никаких сложностей здесь нет.
Ниже будет представлено несколько схем и изображений различных способов обжима кабеля RJ45.
Прямой обжим интернет-кабеля
Перекрёстный способ обжима сетевого кабеля
На перекрёстную распиновку сетевого кабеля следует обратить более пристальное внимание, как на более сложную.
Как обжать интернет-кабель в домашних условиях без кримпера
Вопрос, как обжать сетевой кабель, если под рукой нет кримпера, волнует многих. Ведь приобретать подобный инструмент из-за одной−двух обжимок по меньшей мере нецелесообразно. Однако есть решение проще.
При обжимке часть внешней изоляции должна заходить в коннектор. На изображении неправильный монтаж
Если кримпера под рукой нет, производим все действия из пошаговой инструкции, кроме последнего пункта. Здесь берём нож, аккуратно фиксируем кабель основным зажимом (у основания), после чего продавливаем ножом контакты по одному. Времени уйдёт немного больше, но если сделать всё аккуратно, результат получится тот же.
Иногда требуется лишь 4 жилы – в случае подключения периферийных устройств
Подводя итоги
Кто-то может сказать, что разводка такого кабеля, как витая пара, ему ни к чему – можно жить и без этого знания. Однако ситуации бывают разные. И даже если это умение не пригодится, то лишним уж точно не будет.
Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю. Если в процессе прочтения у вас возникли вопросы по теме, редакция Seti.guru будет рада на них ответить. Пишите, спрашивайте, делитесь своим опытом – он поможет начинающим домашним мастерам в обучении. А напоследок предлагаем посмотреть короткое, но весьма познавательное видео по теме сегодняшней статьи.
seti.guru
25-парный цветовой код
25-парный цветовой код используется для идентификации отдельных проводников в телекоммуникационном кабеле с витой парой.
Primary: | Tip (+) | White | Red | Black | Yellow | Violet | ‘A’ wire |
Secondary: | Ring (-) | Синий | Оранжевый | Зеленый | Коричневый | Шифер | Проволока B | 474770003 Примечание: Телекоммуникационное оборудование имеет «положительное заземление»: наконечник — 0 В постоянного тока относительно земли (земля), кольцо — от -48 до -52 В постоянного тока. Цветовые пары: Белый/Синий представляет собой пару 1: например, Белый с синей полосой — это наконечник, Синий с белой полосой — это кольцо.
BIND GRAIL цветная связка соответствует тому же цветовому коду, например: сине-белая группа связки является первой и содержит пары кабелей с 1 по 25.![]()
Справочник по цветовой кодировке кабелей Это стандартная цветовая кодировка для телефонных кабелей, содержащих до 26 пар. Цветовой код
Примечание: Некоторые поставщики кабелей используют только один цвет
для провода Tip и пометьте провод Ring двумя цветами. Изоляция Сплошной цвет Код В некоторых типах телефонной проводки используется сплошная маркировка изоляции, а не полосатые цветовые коды. Сплошная цветная проводка обычно используется для перемычки, распределения каркасная проволока и станционная проволока. Для станционных кабелей с оболочкой (пары обычно не скручены), содержащих от четырех до восьми проводников используется следующая таблица. Сюда входят «плоские» кабели, также известные под названием «Satin Flex», вне зависимости от цвета внешнего изолятора. Если только провод имеет четыре или шесть проводников, он всегда использует первые четыре или шесть цветов.
Для кабелей, содержащих более 8 жил однотонного цвета,
пары должны быть скручены вместе, и используется верхняя таблица цветов. Код цвета связующего Для кабелей, содержащих более 25 пар, повторяется стандартная последовательность цветов и каждая группа из 25 пар завернута в биндер, окрашенный в соответствии с таблицей ниже. Для кабелей из 100 пар или меньше белая перемычка не является обязательной.
Суперблоки Идентификация связующего Цвета Для производственных целей желательно объединять четыре группы по 25 пар в «суперблоки», когда кабели имеют 900-пара или больше. |
