Внутреннее строение компьютера. Строение персонального компьютера

Сегодня компьютерные технологии шагают семимильными шагами, и, например, ПК за несколько лет может полностью устареть. А на устаревшем оборудовании многие современные программы будут работать медленно либо совсем не запускаться. Кто-то предложит купить новый компьютер, а кто-то - выполнить апгрейд. И в том и в другом случае требуется знать строение системного блока компьютера.

Общие сведения

Из каких основных частей состоит ваш ПК? Если в общем, то строение компьютера предполагает наличие следующих элементов:

  • Внутренние устройства системного блока.
  • Устройства ввода (обычно - клавиатура и мышь, но могут быть дополнены многими другими, например, планшетом для рисования).
  • Устройства вывода информации (монитор, наушники).
  • Дополнительные периферийные устройства (кардридеры, ТВ-тюнеры, сетевые адаптеры, USB-модемы).

Строение системного блока компьютера необходимо рассматривать подробно, потому как в него входит множество важных компонентов, прямо или косвенно влияющих на быстродействие системы в целом. К этим компонентам относятся:

  • Материнская плата.
  • Центральный процессор.
  • Оперативная память.
  • Жесткий диск либо твердотельный накопитель.
  • Видеоплата.
  • Звуковая карта.
  • PCI-устройства.

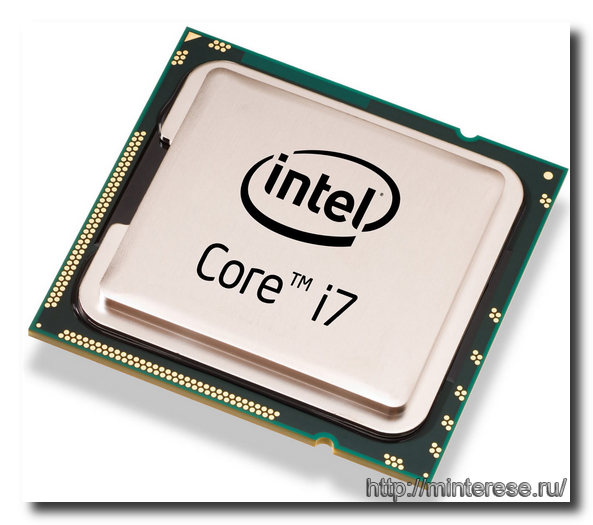

Строение процессора компьютера

строение процессора компьютера

Считается, что центральный процессор - это самое сложное цифровое устройство в составе компьютера. Изготавливается он в виде кремниевой пластины в корпусе со множеством выводов, которые подключаются к специальному гнезду на материнской плате. На кремний напыляется вещество, воспроизводящее сложную, но очень маленькую по размеру электросхему.

Несколько миллионов элементов (транзисторов, резисторов) входит в строение процессора компьютера. Все детали имеют размер в несколько нанометров. После изготовления устройства на него устанавливается радиатор для отвода тепла и обдувающий вентилятор. При одновременной работе большого числа транзисторов без этого нельзя обойтись.

Строение процессора компьютера настолько высокотехнологично, что только две компании в мире конкурируют в этом сегменте рынка (Intel и AMD).

Основные характеристики CPU

Главными характеристиками CPU являются тактовая частота, размер кэша, количество ядер. Соответственно, чем выше эти параметры, тем быстрее устройство выполняет вычисления. От тактовой частоты зависит то, сколько логических и арифметических операций может быть выполнено за секунду одним ядром, соответственно, если ядра в компьютере два, то операций за секунду производится в два раза больше.

Кэш предназначен для хранения команд, которые программы отправляют центральному процессору. Обмен информацией с кэшем производится на самой большой скорости. Если его размер будет слишком мал, то и использовать всю скорость процессора не получится.

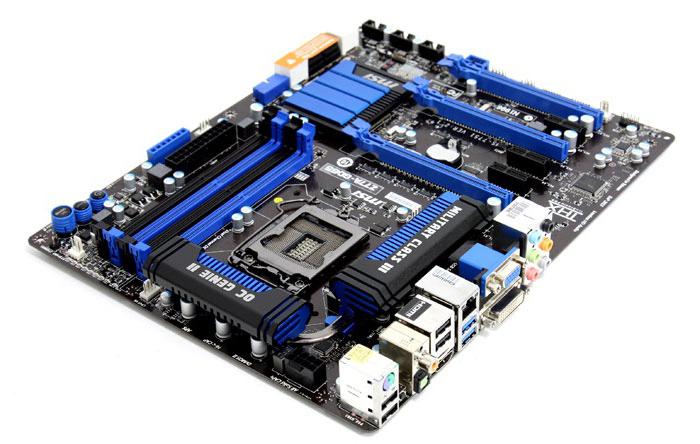

Строение материнской платы

сстроение материнской платы компьютера

Конечно же, необходимо рассмотреть сстроение материнской платы компьютера. Материнская плата представляет собой сложное устройство с многослойной схемой. На ней расположены основные сокеты для подключения всех остальных компьютерных устройств, наборы логики для того, чтобы все компоненты работали взаимосвязанно, контроллеры основных интерфейсов (звуковая плата, сетевая карта, устройства ввода-вывода). Зачастую на материнской плате могут быть слоты для дополнительных устройств (PSI-e, PCI, USB).

Ключевой компонент материнской платы - чипсет. Это микросхема, выполняющая подключение контроллеров устройств к CPU для их совместного функционирования. Внутреннее строение компьютера целиком определяется именно чипсетом. Например, нельзя в системную плату установить память третьего поколения, если логика поддерживает только вторую, также и со всеми другими устройствами.

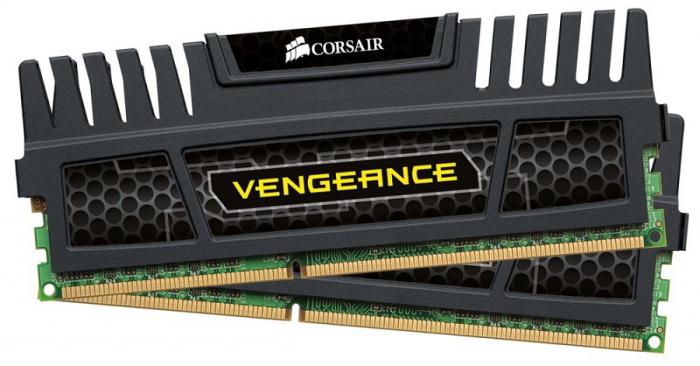

Оперативная память

строение компьютера

ОЗУ (RAM) - оперативное запоминающее устройство (random access memory). Описывая внутреннее строение компьютера, этот элемент никак нельзя обойти стороной. В ОЗУ хранятся временные данные и команды процессора, для которых не хватило места в кэше. Самые важные характеристики памяти - частота, объем, поколение и тайминги. При этом планку памяти поколения DDR2 или DDR нельзя установить в разъем DDR3, потому как наборы программной логики для всех этих поколений разные.

Частота и тайминги - самые важные показатели для определения скорости обмена информацией с ОЗУ. Тут действуют два взаимообратных правила. Если частота выше - скорость больше. С таймингами действует обратный закон, поэтому более низкие их показатели предпочтительнее.

Видеокарта

информатика строение компьютера

Строение персонального компьютера в современном мире обязательно предполагает наличие видеокарты. Если говорить простым языком, то это устройство подготавливает и формирует графическую информацию, которая впоследствии отображается на экране.

Видеоадаптер может быть встроен в материнскую плату компьютера либо подключаться к разъему PCI-e. Адаптеры первого типа почти всегда называют бюджетными, они позволяют комфортно работать в офисных программных пакетах, но не формировать сложные трехмерные изображения. Даже если вывод графики таким видеоплатам по зубам, то вряд ли их мощности хватит для уверенного поддержания приемлемого уровня FPS (числа кадров в секунду).

Если рассматривать видеоадаптер, подключаемый к разъему PSI-e, можно сказать, что это дополнительный компьютер, устанавливающийся внутрь системного блока. В его строение также входит процессор (но не CPU, а GPU) с системой охлаждения, видеопамять (GDDR), контроллер, ЦАП и АЦП (цифроаналоговый и аналого-цифровой преобразователи).

То, что в строение компьютера входит настолько сложный аппарат, обусловлено повышенными требованиями к ресурсам для отрисовки реалистичной трехмерной графики. Иначе про красоты современных видеоигр придется забыть.

Изучить основные характеристики видеоплаты можно, опираясь на самые важные параметры остальных составных частей, входящих в строение компьютера. Сюда нужно включить частоту видеопроцессора, объем, частоту и пропускную способность видеопамяти. Нельзя не сказать о технологиях SLI и CrossFire. Они позволяют объединить несколько видеоадаптеров для увеличения мощности видеосистемы.

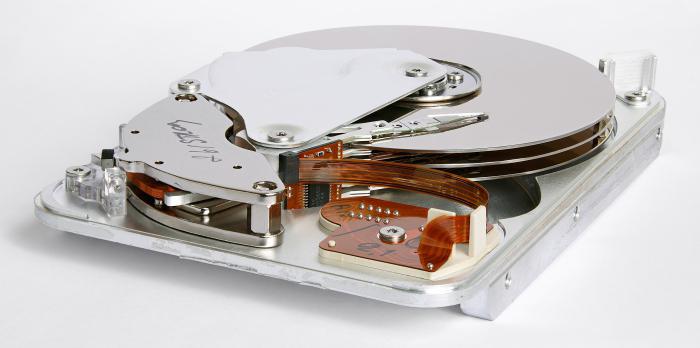

HDD

строение системного блока компьютера

Жесткий диск (Hard Disk Drive) используется для хранения данных. Именно на него устанавливаются ОС, игры, программы, именно на нем хранится музыка, видеозаписи, фотографии. Строение компьютера таково, что любое устройство может быть заменено подобным без проблем, однако после смены HDD теряются все пользовательские данные, потому к устройствам этого типа предъявляются самые высокие требования надежности.

Основные характеристики HDD

Емкость (измеряется в байтах), чем больше этот показатель, тем больше данных может быть записано на накопитель. В современных условиях есть смысл отдавать предпочтение только тем представителям семейства, емкость которых выше 500 Гигабайт.

Скорость шпинделя (измеряется в оборотах в секунду) определяет среднюю скорость доступа к данным. Чем выше эта характеристика, тем быстрее происходит считывание и запись информации. Помните, что большие обороты создают высокий уровень шума.

Интерфейс (тип разъема для подключения к системной плате). Строение персонального компьютера в современном мире таково, что выбрать материнскую плату и жесткий диск так, чтобы они не подходили друг другу, почти невозможно.

Кэш - подобие оперативной памяти. Его предназначение - в сглаживании разницы скоростей чтения и записи. При выборе устройства этот параметр можно не учитывать.

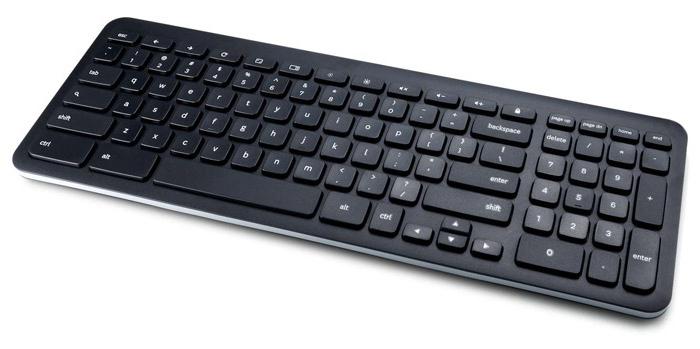

Клавиатура

Строение клавиатуры компьютера

Всё идет вперед, всё развивается, увеличиваются вычислительные мощности процессоров, меняются методические пособия и лекции, по которым преподается информатика. Строение компьютера, однако, располагает одним компонентом, который остается неизменным, - это клавиатура. Она может быть с мембранными клавишами, полумеханическими, механическими или использовать ножничный механизм.

Строение клавиатуры компьютера с мембранным механизмом включает в себя пластиковые конусы и три слоя пленки, на которой расположены контакты. При нажатии на клавишу конус сжимается, закорачивая верхний и нижний контакты. Такие клавиатуры самые дешевые и легкие.

В полумеханических клавиатурах вместо недолговечных напыленных контактов установлены металлические, которые крепятся на печатную плату. Но возврат клавиши в исходное положение и замыкание контактов все так же выполняет пластиковый конус.

Механические клавиатуры в качестве возвратного механизма используют пружину. Они считаются самыми долговечными и надежными. Их срок службы в штатном режиме составляет от 50 до 100 лет. Вес же намного выше, чем у любых других.

Ножничные клавиатуры считаются разновидностью мембранных. Такие чаще всего устанавливают в ноутбуки. Под клавишей, кроме мембраны, находятся две перекрестные планки прямоугольной формы, которые обеспечивают ровный ход, а это в свою очередь защищает от заеданий.

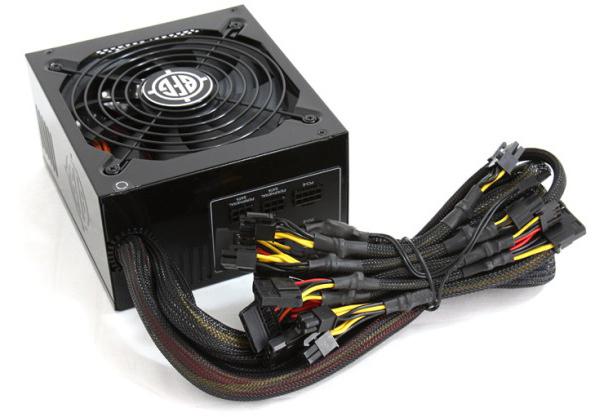

Блок питания

строение компьютера для чайников

Когда описывается анатомия компьютера (или строение компьютера), зачастую информация об этом компоненте вычеркивается. А зря, от блока питания зависит стабильность всей системы.

Основная его характеристика - мощность. Современный рынок предлагает на выбор устройства от 300 до 1600 Ватт. Офисному компьютеру хватит четырехсот, а новейшая игровая система потребует не менее киловатта.

Учитывайте, что ПБ должен не только обеспечивать все компоненты необходимым питанием, но и обладать избыточной мощностью, превышающей штатные показатели на 20%. Дела обстоят так, потому что через время характеристики блоков питания "проседают", и пиковые нагрузки могут вывести устройство из строя.

Как говорит информатика, строение компьютера абсолютно не зависит от выбранного блока питания. Они универсальны и подойдут для любой конфигурации. Однако более мощные блоки питания имеют больший размер и увеличенное число однотипных разъемов. В подавляющем большинстве случаев число разъемов избыточно даже на блоках питания с самой низкой мощностью.

Лучше не использовать дешевые ПБ, которые выпускают производители без имени. На устройства ПК подается низкое напряжение (от 3 до 12 Вольт), и даже незначительное колебание этого показателя может вывести из строя какую-нибудь "железку". Кроме того, на практике подобные блоки питания выдают мощность на четверть меньшую по сравнению с данными в паспорте.

Вместо послесловия

Ликбез на тему "строение компьютера для чайников" завершен. В нем описаны не абсолютно исчерпывающие сведения. В подобных описаниях углубляться можно бесконечно, описывая технические подробности, однако для простого пользователя достаточно той информации, которая подана в этой статье. Разбираясь в устройстве компьютера уже на этом уровне, нельзя называть себя чайником или новичком.

fb.ru

Внутреннее строение компьютера. Строение персонального компьютера. Устройство компьютера. Из чего состоит компьютер

Персональный компьютер представляет собой сложное электронное устройство, предназначенное для выполнения широкого круга задач. Это могут быть различные вычисления, расчеты, прослушивание музыки, просмотр видео, различные офисные задачи, игры и многое другое.

Персональный компьютер может быть стационарным или мобильным. К мобильным компьютерам относят ноутбуки, нетбуки и планшеты.

Стационарный компьютер также в последнее время претерпел изменения, но в большинстве случаев представляет собой системный блок, монитор, устройства ввода (клавиатура и мышь), аудиоустройства (колонки, наушники и микрофон), а также другие периферийные устройства (принтер, сканер и т.п.).

Для нормального функционирования персонального компьютера необходим лишь системный блок, монитор, клавиатура и мышь.

Так же необходима операционная система, в большинстве случаев используют Windows, но так же можно скачать Linux .
Далее мы рассмотрим подробнее каждое из этих устройств.

Системный блок

Основным узлом персонального компьютера является системный блок. Он представляет собой корпус , чаще всего металлический вертикальный коробок, на передней панели которого расположены кнопки включения и дисководы. На заднюю стенку выведены все необходимые разъемы и кабели. Системный блок состоит из блока питания, материнской платы (она же системная плата или «материнка»), жесткого диска (HDD), видеокарты, процессора (CPU), оперативной памяти (ОЗУ), дисководов (CD/DVD), звуковой платы и сетевой платы. Зачастую сетевая и звуковая платы выполняются интегрированными в материнскую плату, то есть радиоэлементы платы распаяны прямо на материнской плате.

Блок питания

Блок питания выполнен в виде отдельного коробка, который расположен вверху сзади системного блока и имеет несколько кабелей питания всех элементов системного блока.

Блок питания

Материнская плата

Материнская плата является самой большой в системном блоке печатной платой, на которую устанавливаются все основные узлы компьютера (CPU, ОЗУ, видеокарта), также она имеет разъемы для подключения жесткого диска и дисководов, а также шлейфов портов USB и разъемы, выходящие на заднюю панель корпуса. Материнская плата выполняет согласование работы всех устройств компьютера.

Материнская плата

Процессор

Процессор представляет собой микросхему, предназначенную для выполнения основных вычислительных операций. Процессоры выпускаются двумя фирмами AMD и Intel. В зависимости от производителя процессора отличается и разъем (место его установки), поэтому при выборе материнской платы следует это не забывать. Вы просто не вставите процессор AMD в материнскую плату для процессоров Intel.

Процессор

Видеокарта

Видеокарта представляет собой отдельную печатную плату, установленную в разъем PCI Express материнской платы и предназначена для вывода изображения на экран монитора. Она обрабатывает полученную информацию и преобразует в аналоговый и цифровой видеосигнал, который через разъем по кабелю поступает на монитор. На видеокарте, как правило, установлен процессор (GPU) и оперативная видеопамять.

Видеокарта

Оперативная память

Оперативная память представляет собой одну или несколько небольших плат, установленных в специальные разъемы на материнской плате (DDR). Оперативная память обеспечивает временное хранение промежуточных данных при работе компьютера. Оперативная память характеризуется скоростью доступа и объемом памяти. На сегодняшний день наиболее быстрая память имеет стандарт DDR3.

Оперативная па

danplay.ru

Внутреннее строение компьютера. Строение персонального компьютера

Персональный компьютер представляет собой сложное электронное устройство, предназначенное для выполнения широкого круга задач. Это могут быть различные вычисления, расчеты, прослушивание музыки, просмотр видео, различные офисные задачи, игры и многое другое.

Персональный компьютер может быть стационарным или мобильным. К мобильным компьютерам относят ноутбуки, нетбуки и планшеты.

Стационарный компьютер также в последнее время претерпел изменения, но в большинстве случаев представляет собой системный блок, монитор, устройства ввода (клавиатура и мышь), аудиоустройства (колонки, наушники и микрофон), а также другие периферийные устройства (принтер, сканер и т.п.).

Для нормального функционирования персонального компьютера необходим лишь системный блок, монитор, клавиатура и мышь.

Так же необходима операционная система, в большинстве случаев используют Windows, но так же можно скачать Linux .
Далее мы рассмотрим подробнее каждое из этих устройств.

Системный блок

Основным узлом персонального компьютера является системный блок. Он представляет собой корпус , чаще всего металлический вертикальный коробок, на передней панели которого расположены кнопки включения и дисководы. На заднюю стенку выведены все необходимые разъемы и кабели. Системный блок состоит из блока питания, материнской платы (она же системная плата или «материнка»), жесткого диска (HDD), видеокарты, процессора (CPU), оперативной памяти (ОЗУ), дисководов (CD/DVD), звуковой платы и сетевой платы. Зачастую сетевая и звуковая платы выполняются интегрированными в материнскую плату, то есть радиоэлементы платы распаяны прямо на материнской плате.

Блок питания

Блок питания выполнен в виде отдельного коробка, который расположен вверху сзади системного блока и имеет несколько кабелей питания всех элементов системного блока.

Блок питания

Материнская плата

Материнская плата является самой большой в системном блоке печатной платой, на которую устанавливаются все основные узлы компьютера (CPU, ОЗУ, видеокарта), также она имеет разъемы для подключения жесткого диска и дисководов, а также шлейфов портов USB и разъемы, выходящие на заднюю панель корпуса. Материнская плата выполняет согласование работы всех устройств компьютера.

Материнская плата

Процессор

Процессор представляет собой микросхему, предназначенную для выполнения основных вычислительных операций. Процессоры выпускаются двумя фирмами AMD и Intel. В зависимости от производителя процессора отличается и разъем (место его установки), поэтому при выборе материнской платы следует это не забывать. Вы просто не вставите процессор AMD в материнскую плату для процессоров Intel.

Процессор

Видеокарта

Видеокарта представляет собой отдельную печатную плату, установленную в разъем PCI Express материнской платы и предназначена для вывода изображения на экран монитора. Она обрабатывает полученную информацию и преобразует в аналоговый и цифровой видеосигнал, который через разъем по кабелю поступает на монитор. На видеокарте, как правило, установлен процессор (GPU) и оперативная видеопамять.

Видеокарта

Оперативная память

Оперативная память представляет собой одну или несколько небольших плат, установленных в специальные разъемы на материнской плате (DDR). Оперативная память обеспечивает временное хранение промежуточных данных при работе компьютера. Оперативная память характеризуется скоростью доступа и объемом памяти. На сегодняшний день наиболее быстрая память имеет стандарт DDR3.

Оперативная память

Жесткий диск

Жесткий диск является постоянным хранилищем данных, это могут быть как пользовательские данные, так и системные или временные. На жестком диске хранится операционная система, без которой нормальная работа компьютера будет невозможна. Также операционная система может использовать жесткий диск для сохранения содержимого оперативной памяти (например, в режиме гибернации). Представляет собой жесткий диск закрытый металлический параллелепипед, который через разъем (SATA) подключается к материнской плате.

Жесткий диск

Дисковод

Дисковод оптических дисков внешне напоминает жесткий диск, но имеет на передней панели выдвигающийся лоток для установки оптических дисков. Служит дисковод для чтения и записи оптических дисков.

На системной плате могут устанавливаться и другие дополнительные устройства, например модуль Wi-Fi или ТВ-тюнер.

Монитор

Монитор компьютера служит для графического представления информации, которая безусловно понятно пользователю ПК. В последнее время выпускаются исключительно жидкокристаллические дисплеи (ЖК). Мониторы могут быть оснащены цифровым и/или аналоговым видео разъемами (DVI, HDMI).

Клавиатура

Клавиатура является неотъемлемым устройством ввода любого компьютера. Клавиатура представляет собой группы клавиш для ввода символьной информации. Также многие современные клавиатуры оснащаются дополнительными клавишами, например, для управления медиаплеерами и различными программами.

Настоящая книга посвящена рассмотрению железа – так в народе называют веществен­ную составляющую компьютеров (или Hardware - аппаратное обеспечение), в отличие от программной части функционирования компьютеров (или Software - программное обеспе­чение). Стандартная комплектация домашнего персонального компьютера показана на рисунке ниже.

Из чего состоит аппаратная часть персонального компьютера? Прежде всего, из сис­темного блока, внутри которого расположены внутренние устройства и внешних уст­ройств , подключаемых к системному блоку с помощью информационных кабелей или устанавливающих с ним связь по беспроводным информационным каналам (с помощью инфракрасного излучения, радиоволн и т.д.).

К внешним устройствам относятся те, которые находятся вне системного блока. К ним относятся: клавиатура, мышь, дисплей, могут быть и другие устройства: принтер, внешний модем, сканер и другие устройства.

К внутренним устройствам относятся системная плата (в народе называемая материн­ская или просто «мать»), центральный процессор, оперативная память, блок питания, жесткий диск, ранее устанавливался накопитель на гибких дисках, накопитель на CD -ROM дисках и (или) накопитель на DVD дисках, звуковая плата, видеоплата, динамик, а также некоторые другие дополнительные устройства, вставляемые в так называемые слоты расширения - сет

girlsgameland.ru

Внутренние устройства компьютера определение. Внутреннее строение компьютера. Строение персонального компьютера

В наше время уже нельзя представить свою жизнь без персонального компьютера. Он вобрался во все уголки нашего существования. Вплоть до того, что некоторые пользователи сутками проводят за ним.

Лет пять тому назад и подумать нельзя было какие возможности привнесет в нашу обыденную жизнь персональный компьютер. Сейчас уже и в Банк не нужно ходить, для того, чтобы сделать какой либо платеж. Думаю, дойдет до того, что и в магазин не придется ходить. Все будем заказывать через интернет. Я думаю, что на фоне этого каждый непродвинутый пользователь должен знать устройство своего компьютера, поэтому в этой статье я расскажу из чего он состоит.

Не буду сильно углубляться, для обыденного пользователя достаточно будет знать основное устройство. Более глубокое изучение требует отдельных больших статей. Если Вы еще ничего не знаете и не представляете из каких комплектующих состоит Ваш ПК, то эта статья именно для Вас, а далее уже сами для себя решите нужны ли Вам более глубокие познания об его устройстве или обойдетесь тем, что узнаете из этой статьи.

Итак, первое что нужно сказать об устройстве персонального компьютера (я думаю это итак все знают, но для полноты статьи все равно нужно об этом рассказать).

Первое, это системный блок

И первая ошибка неопытного пользователя, это то, что его называют «Процессор» (почему, не знаю). Процессор R12; это совсем другое, и дочитав статью до конца Вы поймете что системный блок это не есть процессор.

Второе, это монитор

Что такое монитор я думаю объяснять не нужно, это итак все знают.

Третье, это мышь

С помощью нее производятся почти все манипуляции в операционной системе. К ней даже подходит выражение R12; Без мышки как без рук.

Если еще кто не знает (в чем я очень сомневаюсь) мыши бывают двух типов R12; проводные и беспроводные. У обоих типов мышей есть свои преимущества и недостатки.

Преимущества беспроводных мышек заключается в отсутствии у них провода, но недостаток, это то, что часто приходится очень часто менять батарейки (в зависимости от их качества). У проводных мышек все с точностью до наоборот.

Четвертое, это клавиатура

С клавиатурой все точно также как и с мышкой, можно сказать они неразлучные друзья и очень хорошо дополняют друг друга.

Итак, это были основные комплектующие персонального компьютера без которых работа на нем не представлялась бы возможной. Также есть дополнительные комплектующие, такте как принтеры, сканеры, вебкамеры и другие приблуды которые в принципе не так важны для функционирования ПК и устанавливаются уже по мере потребности.

Теперь рассмотрим устройство системного блока. Основного элемента компьютера.

Чтоб узнать из чего состоит системный блок, нужно заглянуть ему во внутрь, что зачастую боятся делать неопытные пользователи.

Основные части системного блока

Первое, что мы видим открыв боковую крышку ПК это материнскую плату

Основные части материнской платы:

1. Разъем где устанавливается процессор с кулером.

2. Разъем для видеокарты.

3. Разъем для оперативной памяти.

4. Разъемы SATA для подключения жесткого диска или DVD рома.

5. Разъем для подключения блока питания.

Второе, это бок питания. Вот так он примерно выглядит

Он отвечает за питание всех устройств системного блока компьютера.

Третье, это видеокарта. Вот так она примерно выглядит

так выгляди более современная видеокарта

Видеокарта отвечает за вывод изображение на монитор. Чем мощнее у Вас видеокарта, тем более быстрее будет производительность видео, особенно это касается компьютерных игр.

Четвертое, это жесткий диск

Жесткий диск отвечает за хранение информации. Это своего рода склад ваших, фотографий, фильмов, музыки и т.д. и т.п.. В общем все что есть у Вас на компьютере, все это храниться на жестком диске. (Чтоб уж совсем было понятно, приведу аналогию R12; принцип жесткого диска, как к примеру у видео кассеты, записали на него что нибудь, так на нем это и останется, пока не стерёте)

Н

danplay.ru

Внутреннее устройство компьютера

Строение ПК. Составляющие элементы системного блока

Почти все современные компьютеры построены на базе архитектуры Джона фон Неймана, который в 1946 г. изложил основные принципы работы ЭВМ, основные части которого представляют:

  • устройство ввода-вывода;
  • устройство обработки данных;
  • устройство управления;
  • устройство хранения данных.

Условно составляющие ПК можно разделить на системный блок и средства ввода и вывода информации (периферийные устройства)

Основные составляющие ПК

В свою очередь системный блок это основная часть ПК и он состоит из следующих компонент: корпус с блоком питания, материнская плата, процессор, оперативная память, видеокарта, звуковая карта, жесткий диск (винчестер), дисковый привод — устройство для считывания и записи компакт дисков, карт-ридер (англ. Card reader) и т.д.

Корпус представляет собой обычно металлический ящик, в зависимости от формы их разделяют на несколько видов:

  • Desktop — плоские корпуса (горизонтальное расположение), их обычно располагают на столе и используют как подставки для монитора.
  • Tower (Mini-, Midi-, Big-Tower) — вытянутый корпус в виде башни (вертикальное расположение), обычно размещаются на полу.

На передней стенке корпуса обычно размещены кнопки «Power» — пуск, «Reset» — перезапуск и индикаторы питания ПК.

Компьютеры различаются по размерам и возможностям. Существуют суперкомпьютеры, очень большие компьютеры с тысячами соединенных микропроцессоров, которые могут выполнять сложные вычисления. Также есть маленькие компьютеры, встроенные в автомобили, телевизоры, стереосистемы, калькуляторы и домашние приборы. Эти компьютеры предназначены для выполнения ограниченного количества задач.

Слово компьютер является производным от английского слова computer, которое переводится как «вычислитель». Современные компьютеры выполняют множество задач, непосредственно не связанных с математикой.

Основные порты компьютера для подключения периферийных устройств

Наибольшее распространение нашли корпуса типа Tower, рассмотрим размещения составляющих компонент в нем.

Системный блок с открытой крышкой: 1 — материнская плата; 2 — блок питания; 3 — процессор, охлаждаемый вентилятором (кулером) 4 — оперативная память; 5 — дисковый привод; 6 — карт-ридер или привод для считывания гибких дисков (Floppy) 7 — жесткий диск; 8 — видеокарта

Все внешние устройства подключаются к системному блоку с помощью специальных портов (интерфейсов). Портом называют соединение (физическое или логическое), через которое принимаются и отправляются данные в ПК.

Связь компьютера с периферийным устройством

Логический интерфейс — это набор информационных сообщений определенного формата, которыми обмениваются два устройства или две программы (в этом случае компьютер и периферийное устройство), а также набор правил, определяющих логику обмена этими сообщениями.

Примерами стандартных интерфейсов, используемых в компьютерах, является параллельный (который передает данные байтами) интерфейс Centronics, предназначенный, как правило, для подключения принтеров, и последовательный интерфейс (который передает данные битами) RS-232C (известный также как COM-порт) , что имеет более универсальное назначение — он поддерживается только принтерами, но и графопостроители, манипуляторами типа «мышь» и многими другими устройствами. Существуют также специализированные интерфейсы, предназначенные для подключения уникальных периферийных устройств, например, сложной физической экспериментальной установки.

Интерфейс чаще всего полностью реализуется аппаратным устройством — контроллером, хотя встречаются и программно-управляемые контроллеры для управления современными принтерами, обладающих более сложной логикой.

Порты системного блока для подключения периферийных устройств: 1 — питание системного блока; переключатель включения / выключения блока питания; 3 — гнездо подключения клавиатуры (PS / 2) 4 — порт мыши (PS / 2) 5 — порт e-SATA (SATA On-the-Go) для подключения внешних жестких дисков; 6 — параллельный порт LPT для принтера; 7 — порт VGA для монитора; 8 — USB гнезда; 9 — Ethernet порт для подключения локальной сети; 10 — аудиопорт для микрофона, акустического выхода и входа; 11 — DVI-I, HDMI и VGA порты для подключения обычного и цифрового монитора

Подключение мыши и клавиатуры

Разъем PS/2 ранее использовался как стандартный интерфейс для клавиатуры и мыши, в настоящее время в домашних и офисных компьютерах его заменил USB порт. Однако в промышленных компьютерах, майнфреймах и серверах и сегодня могут использоваться разъемы PS/2. Распространена следующая схема кодирования по цвету разъема: фиолетовый — клавиатура, зеленый — мышь.

Подключение монитора

D-Sub VGA (Video Graphics Array) — ранее подключение мониторов происходило с помощью 15-контактного интерфейса D-Sub VGA. Через него передаются сигналы красного, зеленого и синего цветов, а также информация о горизонтальной (H-Sync) и вертикальную (V-Sync) синхронизацию. Еще недавно использовался практически на всех видеокартах, но в последних моделях, применяются более современные интерфейсы. Используется в материнских платах с интегрированным видео.

DVI (Digital Visual Interface) — цифро-аналоговый видео интерфейс, усовершенствованный разъем для подключения аналоговых и более современных цифровых мониторов. Находится рядом с традиционным VGA интерфейсом. В случае, если видеокарта оснащена двумя разъемами DVI, то в комплекте обычно поставляется переходник с DVI на VGA. DVI передает сигнал как в цифровом так и в аналоговом виде, в настоящее время используется редко, его вытесняет более современный HDMI интерфейс.

HDMI (High Definition Multimedia Interface) — интерфейс для одновременной передачи видеосигнала высокой чёткости и многоканального цифрового аудио сигнала. Используется в современных мониторах, телевизорах и компьютерах.

Подключение жестких дисков

Жесткие диски подключаются по параллельному (PATA — устарел) или последовательном (SATA — актуален) интерфейсах. Используются такие названия параллельного интерфейса — ATA 133, UltraDMA 133, Parallel ATA (Advanced Technology Attachment). Параллельная шина передает данные с жестких дисков и оптических накопителей (CD и DVD) и обратно. Она известна как параллельная шина ATA (Parallel ATA) и сегодня уступила место последовательной шине ATA (Serial ATA). Последняя версия использует 40-контактный шлейф с 80 жилами (половина проводников заземлена).

Внешний вид интерфейсов PATA (а-в) и SATA (г-е): шлейф (а, г), подключения к материнской плате (б, д), подключение к дисковода и жесткого диска (в, е)

SATA является последовательным интерфейсом для подключения накопителей и призван заменить старый параллельный интерфейс Parallel ATA. Стандарт Serial ATA прошел путь от первого (150 Мбайт/с), второго (300 Мбайт/с) до третьего поколения (SATA3), которое сегодня широко используется и обеспечивает максимальную скорость передачи данных 600 Мбит/с. Максимальная длина кабеля составляет 1 метр. SATA использует подключение «точка-точка», когда один конец кабеля SATA подсоединяется к материнской плате ПК, а второй — к жесткому диску. Дополнительные устройства к этому кабелю не подключаются, в отличие от параллельного ATA, когда на каждый кабель можно «подключать» два привода.

Интерфейс USB

USB (Universal Serиal Bus — универсальная последовательная шина) предназначен для подключения к компьютеру таких внешних периферийных устройств, как: мышь, клавиатура, портативный жесткий диск, цифровая камера, принтер и др.. USB-кабель представляет собой две витые пары: по одной паре происходит передача данных в каждом направлении (дифференциальное включение), а другая пара используется для питания периферийного устройства (+5 Вольт). Благодаря встроенным линиям питания, обеспечивающих ток до 500 мА, USB часто позволяет использовать устройства без собственного блока питания (если эти устройства потребляют ток не более 500 мА). Максимальная скорость передачи составляет:

  • 12 Мбит / с для стандарта USB 1.1;
  • 480 Мбит / с для USB 2.0;
  • 4800 Мбит / с для USB 3.0

Разъемы стандартов USB 1.1, USB 2.0, USB 3.0 внешне — одинаковые. Разница их в скорости передачи и наборе функций host-контроллера USB компьютера и самых USB-устройств. Всего существует три типа USB-разъемов:

  • «Тип A»: обычно присутствует в ПК;
  • «Тип B»: как правило находится в самом USB-устройства;
  • мини-USB и микро-USB: обычно в цифровых видеокамерах, внешних жестких дисках, смартфонах и др.

Сетевой интерфейс

Кабели Ethernet можно разделить на два вида:

  • классический патч-кабель, используется для подключения ПК к концентратору или коммутатору;
  • кабель с перекрестным обжимом проводов, используется для соединения между собой двух компьютеров.

Интерфейс RJ45, используемый для Ethernet, внешне похож на RJ11, но у последнего всего четыре контакта, а в RJ45 их восемь. В компьютерных системах RJ11 используется, главным образом, для подключения телефонной линии к модему.

Внешний вид интерфейса RJ45: сетевой кабели (а) и порт на сетевой карте компьютера (б)

LPT и COM порты

Также в материнских платах все еще присутствуют Com- и LPT-порты, которые используются в промышленной автоматике, а также для подключения старых мышей, модемов, принтеров.

www.polnaja-jenciklopedija.ru

Внутреннее строение компьютера. Строение персонального компьютера. Основные компоненты компьютера. Что и для чего нужно

Для того чтобы вы чувствовали себя уверенным при покупке компьютера необходимо знать из каких частей состоит компьютер. Да и не только при покупке, к примеру если вы знаете какой компонент компьютера за что отвечает и как выглядит это поможет при выявлении неисправностей компьютера. Для начала сообщаю вам что любой компьютер хоть и кажется сложным устройством, на самом деле это не так. Разобрать и собрать компьютер легче чем например утюг или чайник.

Хоть компьютеры незаметно для нас и выполняют множество сложных вычислений, заменить отдельный компонент очень легко. Если конечно знать как это делать.

Так перейдем к внутренностям компьютера. Для этого я открыл системный блок своего компьютера и сфотографировал для наглядности. Признаюсь пришлось изрядно потрудиться чтоб получилось хорошее фото.

Пора разобраться из чего же все-таки состоит компьютер.


Процессору для вычислений нужны данные(информация). Данные хранятся в оперативной памяти. Её еще называют ОЗУ — оперативное запоминающее устройство. Оперативное потому что информация в этой памяти нужна лишь в данный момент времени. При выключенном питании компьютера ОЗУ очищается. Чем больше у вас оперативной памяти, тем больше программ можно запустить на компьютере одновременно. Если же оперативки недостаточно, то компьютер страшно тормозит и испытывает терпение владельца.

Чтобы человек мог видеть результат работы компьютера, нужна картинка на экране. Эту задачу на себя берет видеокарта с монитором. На техническом языке — видеоадаптер. Она формирует изображение и отправляет его на монитор. Видеокарту можно даже назвать мини-компьютером внутри компьютера. Так как, она имеет свои: видеопроцессор, озу, систему охлаждения и много прочего. И все это располагается на отдельной плате (которую вполне можно назвать материнкой видеокарты). Видеокарта подключается к материнке компьютера через разъем именуемый PCI Express. Существуют материнкии со встроенной видеокартой, но это отдельная тема.

Надо понимать что все выше перечисленное и нижеперечисленное это все лишь груда металла при отсутствии программ. Программа для компьютера — это как душа для человека. Человек без души труп, также и от компьютера нет пользы без наличия программ способных выполняться на нем. Самая же главная программа называется операционной системой. Она как переводчик между пользователем компьютера и внутренними устройствами. И чтобы при включении компьютера запускалась такая программа нужно запоминающее устройство в памяти которого она будет храниться при выключенном питании. Для этого сегодня в компьютерах используют жесткий диск. По простому — винчестер, винт, хард. Конечно на нем хранится не только операционная система, но и наши с вами личные данные ( , книги, фотографии, кино и т.п.). Винчестер подключается к компьютеру через Sata-кабель. Один конец в разъем на материнке, другой в разъем на винчестере.

Информация на компьютере не появляется сама и по себе. Ее нужно создавать или как нибудь копировать из других источников. Самым доступным и распространенным устройством пока является дисковод. Он позволяет устанавливать программы с лазерных (cd, dvd) дисков, смотреть фильмы, да и переносить любую информацию между компьютерами. Современный дисковод как и винчестер подключается Sata-кабелем к материнке. Не бойтесь на материнке Sata разъемов достаточно для того чтобы подключить несколько жестких дисков и дисководов.

Осталось последнее звено составляющее стандартный компьютер — блок питания. Блок питания устанавливается внутри системного блока и от него идет к

thesaker.ru

Внутренние устройства пк список. Внутреннее строение компьютера. Строение персонального компьютера

В наше время уже нельзя представить свою жизнь без персонального компьютера. Он вобрался во все уголки нашего существования. Вплоть до того, что некоторые пользователи сутками проводят за ним.

Лет пять тому назад и подумать нельзя было какие возможности привнесет в нашу обыденную жизнь персональный компьютер. Сейчас уже и в Банк не нужно ходить, для того, чтобы сделать какой либо платеж. Думаю, дойдет до того, что и в магазин не придется ходить. Все будем заказывать через интернет. Я думаю, что на фоне этого каждый непродвинутый пользователь должен знать устройство своего компьютера, поэтому в этой статье я расскажу из чего он состоит.

Не буду сильно углубляться, для обыденного пользователя достаточно будет знать основное устройство. Более глубокое изучение требует отдельных больших статей. Если Вы еще ничего не знаете и не представляете из каких комплектующих состоит Ваш ПК, то эта статья именно для Вас, а далее уже сами для себя решите нужны ли Вам более глубокие познания об его устройстве или обойдетесь тем, что узнаете из этой статьи.

Итак, первое что нужно сказать об устройстве персонального компьютера (я думаю это итак все знают, но для полноты статьи все равно нужно об этом рассказать).

Первое, это системный блок

И первая ошибка неопытного пользователя, это то, что его называют «Процессор» (почему, не знаю). Процессор R12; это совсем другое, и дочитав статью до конца Вы поймете что системный блок это не есть процессор.

Второе, это монитор

Что такое монитор я думаю объяснять не нужно, это итак все знают.

Третье, это мышь

С помощью нее производятся почти все манипуляции в операционной системе. К ней даже подходит выражение R12; Без мышки как без рук.

Если еще кто не знает (в чем я очень сомневаюсь) мыши бывают двух типов R12; проводные и беспроводные. У обоих типов мышей есть свои преимущества и недостатки.

Преимущества беспроводных мышек заключается в отсутствии у них провода, но недостаток, это то, что часто приходится очень часто менять батарейки (в зависимости от их качества). У проводных мышек все с точностью до наоборот.

Четвертое, это клавиатура

С клавиатурой все точно также как и с мышкой, можно сказать они неразлучные друзья и очень хорошо дополняют друг друга.

Итак, это были основные комплектующие персонального компьютера без которых работа на нем не представлялась бы возможной. Также есть дополнительные комплектующие, такте как принтеры, сканеры, вебкамеры и другие приблуды которые в принципе не так важны для функционирования ПК и устанавливаются уже по мере потребности.

Теперь рассмотрим устройство системного блока. Основного элемента компьютера.

Чтоб узнать из чего состоит системный блок, нужно заглянуть ему во внутрь, что зачастую боятся делать неопытные пользователи.

Основные части системного блока

Первое, что мы видим открыв боковую крышку ПК это материнскую плату

Основные части материнской платы:

1. Разъем где устанавливается процессор с кулером.

2. Разъем для видеокарты.

3. Разъем для оперативной памяти.

4. Разъемы SATA для подключения жесткого диска или DVD рома.

5. Разъем для подключения блока питания.

Второе, это бок питания. Вот так он примерно выглядит

Он отвечает за питание всех устройств системного блока компьютера.

Третье, это видеокарта. Вот так она примерно выглядит

так выгляди более современная видеокарта

Видеокарта отвечает за вывод изображение на монитор. Чем мощнее у Вас видеокарта, тем более быстрее будет производительность видео, особенно это касается компьютерных игр.

Четвертое, это жесткий диск

Жесткий диск отвечает за хранение информации. Это своего рода склад ваших, фотографий, фильмов, музыки и т.д. и т.п.. В общем все что есть у Вас на компьютере, все это храниться на жестком диске. (Чтоб уж совсем было понятно, приведу аналогию R12; принцип жесткого диска, как к примеру у видео кассеты, записали на него что нибудь, так на нем это и останется, пока не стерёте)

Ну и пятое, это DVD-ROM

Думаю тут ничего пояснять не нужно. Все

comuedu.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
