Водонепроницаемость и степень защиты IP в фонарях Petzl | Статьи
26 февраля 2019
На уровень водонепроницаемости налобного фонаря указывает его показатель IP. Это классификация оборудования по уровню защищенности от проникновения твердых частиц (например, пыли) и жидкостей (например, воды).
Существует два стандарта, определяющие показатель IP.
Стандарт IEC 60529 включает в себя все электронные устройства, в том числе налобные фонари. Он определяет уровни защиты от проникновения твердых частиц и жидкостей и описывает испытания, которые необходимо выполнить в зависимости от показателя IP.
Показатель IP состоит из двух цифр.
- Первая цифра обозначает степень защиты от проникновения твердых частиц.
- Вторая цифра обозначает степень защиты от проникновения жидкостей, чаще эту характеристику называют водонепроницаемостью.
| Показатель |
Первая цифра (IP XX) Защита от твердых частиц |
Вторая цифра (IP XX) Защита от проникновения воды с вредоносным воздействием |
| 0 | Нет защиты | |
| 1 | Защита от твердых частиц диаметром более 50 мм |
Защита от вертикально падающих капель воды |
| 2 | Защита от твердых частиц диаметром более 12. 5 мм |
Защита от капель воды (падающих сверху в диапазоне 15 °) |
| 3 | Защита от твердых частиц диаметром более 2.5 мм |
Защита от дождя |
| 4 | Защита от твердых частиц диаметром более 1 мм |
Защита от брызг со всех сторон |
| 5 | Защита от пыли | Защита от водяных струй |
| 6 | Полная защита от пыли |
Защита от сильных водяных струй |
| 7 | — |
Защита при временном погружении (-1 метр на 30 минут) |
| 8 | — |
Защита от продолжительного погружения (глубина и продолжительность определяются производителем) |
Если показатель не проверяется, цифра заменяется на X (например, IPX6 указывает, что продукт не был проверен на защиту от проникновения твердых веществ).
Стандарт ANSI/PLATO FL 1 определяет дополнительные условия, предоставляя критерии приемлемости испытаний для рейтингов IPX4, IPX7 и IPX8.
IP X4 — Фонарь работает сразу после испытаний и через 30 минут после испытаний. После испытания в фонаре допускаются капли воды при условии отсутствия короткого замыкания или электрического повреждения.
IP X7 и IP X8 — Фонарь работает сразу после испытаний и через 30 минут после испытаний. После испытаний не допускается присутствие воды в фонаре.
Чтобы установить степень защиты налобного фонаря производитель может основываться только на стандарте IEC 60529, определяя свои собственные критерии приемлемости испытаний, либо использовать критерии приемлемости испытаний стандарта ANSI / PLATO FL 1.
Какие испытания на водонепроницаемость проходят фонари Petzl?
Чтобы гарантировать степень защиты налобных фонарей, Petzl проводит внутренние тестирования. Испытания проводятся в соответствии с протоколом, установленным стандартом IEC 60529, и критериями приемлемости испытаний стандарта ANSI/PLATO FL1.
Испытательная лаборатория Petzl (водонепроницаемый бокс, резервуар для воды и подвижная трубка, разбрызгивающая воду во всех направлениях) позволяет провести все необходимые испытания для определения водонепроницаемости фонарей.
Какой показатель IP у фонарей Petzl?
Все фонари имеют, как минимум, степень защиты IP X4. Этого достаточно для большей части активностей в дождь, снег или влажную погоду.
Фонарь e+LITE имеет степень защиты IP X7 (водонепроницаемость до -1 метра в течение 30 минут в пресной воде).
Фонари DUO и PIXA имеют степень защиты IP67 (водонепроницаемость до -1 метра в течение 30 минут в пресной воде и пыленепроницаемость).
Что означает класс защиты IP для осветительных приборов?
Класс (степень) защиты IP является аббревиатурой «Ingress Protection» (защита от проникновения). Это мера защиты изделия от твердых предметов (пыли, песка, грязи и т.
п.) и жидкостей.
Значение класса IP состоит из 2 цифр, каждая из которых дает информацию об уровне защиты. Более высокое число означает большую защиту от твердых веществ и жидкостей.
- Первое число (0-6) относится к уровню защиты от твердых предметов и движущихся частей, таких как пыль, мусор или другие твердые вещества.
- Второй номер (0-8) обозначает уровень защиты от жидкости и влаги.
Пример: с классом защиты IP65 светодиодные светильники и другие источники света могут использоваться вне помещений, они водозащищенные. Однако, они не являются водонепроницаемыми и не подходят для погружения в воду. Источник света с классом защиты IP68 может быть погружен в воду.
В чем разница между IP65, IP67 и IP68?
Различия между IP65, IP67 и IP68 незначительны, но очень важны. Из таблицы выше мы видим, что все источники света имеют самый высокий уровень защиты от твердых частиц и пыли. Нюансы появляются с защитой от жидкостей.
IP65 = Водостойкость. Защищено от водяных струй под любым углом. НЕ погружайте светодиодные светильники IP65, они не являются водонепроницаемыми!
IP67 = Водостойкий плюс. Защищено от временного погружения (10 минут). НЕ погружайте светодиодные светильники IP67 на длительное время, они не являются водонепроницаемыми!
IP68 = Водонепроницаемый. Защищен от проникновения воды при постоянном погружении на глубину до 3 метров.
Какой класс IP вам понадобится?
Если вы не планируете использовать светильник в пыльной или влажной среде, выбирайте более низкий класс IP. В местах с большим количеством пыли, мусора и потенциального контакта с какими-либо твердыми веществами или жидкостями вы должны убедиться, что IP-характеристики высоки. На вашем LED-светильнике должно быть качетсвенное водостойкое или водонепроницаемое покрытие.
Низкий уровень IP подходит для:
— Использования внутри помещений.
— Использования внутри закрытых устройств.
— Внутри закрытых вывесок.
— При использовании алюминиевых профилей.
Высокий уровень IP подходит для:
— Открытых площадок.
— В местах, где много мусора.
— Районов с интенсивным пешеходным движением.
— Мест, где до источника света легко дотронуться.
— Мест с высокой влажностью.
Подробнее:
Первая цифра — защита от проникновения посторонних предметов.
Уровень | Защита от посторонних предметов, имеющих диаметр | Описание |
| 0 | — | Защита отсутствует. |
| 1 | ≥50 мм | Большие поверхности тела, нет защиты от сознательного контакта. |
| 2 | ≥12,5 мм | Пальцы и объекты подобного размера |
| 3 | ≥2,5 мм | Инструменты, кабели и т. п. |
| 4 | ≥1 мм | Большинство проводов, болты и т. п. |
| 5 | Пылезащищённый | Некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства. Полная защита от контакта. |
| 6 | Пыленепроницаемый | Пыль не может попасть в устройство. Полная защита от контакта. |
Вторая цифра — защита от проникновения воды.
Вторая классифицирующая цифра указывает степень защиты оборудования от вредного воздействия воды, которую обеспечивает оболочка.
Если вторая классифицирующая цифра равна 0, то оболочка не обеспечивает защиты от вредного воздействия воды.
| Уровень | Защита от | Описание |
| 0 | — | Защита отсутствует. |
| 1 | Вертикальные капли | Вертикально капающая вода не должна нарушать работу устройства. |
| 2 | Вертикальные капли под углом до 15° | Вертикально капающая вода не должна нарушать работу устройства, если его отклонить от рабочего положения на угол до 15°. |
| 3 | Падающие брызги | Защита от дождя. Брызги падают вертикально или под углом до 60° к вертикали. |
| 4 | Брызги | Защита от брызг, падающих в любом направлении. |
| 5 | Струи | Защита от водяных струй. Вода, направляемая на оболочку в виде струй с любого направления, не должна оказывать вредного воздействия. |
| 6 | Сильные водяные струи | Защищено от сильных водяных струй. Вода, направляемая на оболочку в виде сильных струй с любого направления, не должна оказывать вредного воздействия. |
| 7 | Кратковременное погружение на глубину до 1 м | При кратковременном погружении вода не попадает в количествах, нарушающих работу устройства. Постоянная работа в погружённом режиме не предполагается. |
| 8 | Погружение на глубину не более 1 метра длительностью не более 30 минут | Устройство может работать в погружённом режиме. |
Защита IP67 и IP68 в чем разница? • Android +1
Что лучше, защита IP67 или IP68? С таким вопросом сталкиваются многие пользователи при покупке нового телефона. Доступно объясняем какая разница между ip67 и ip68!
В чем разница IP67 и IP68? Что лучше?
Если очень коротко, IP67 пыленепроницаемый и не боится воды на короткое время, до глубины 1 метр. Стандарт IP68 пыле и водонепроницаемый.
Другими словами, защита IP68 лучше, чем IP67!
IP, International Protection Marking — международная классификация степеней защиты.
Как правило, уровень защиты принято записывать в следующем виде – IPXY.
Первая цифра (X) указывает степень защиты устройства от пыли. Вторая (Y), от попадания воды (жидкости).
Существует всего 6 степеней защиты от пыли и 9 уровней от попадания жидкости. Чем больше цифра, тем лучше защищен телефон от пыли и попадания жидкости внутрь! Поэтому всегда старайтесь покупать устройства с маркировкой IP68 или IP67.
Таблица IP защиты устройства от пыли
Таблица IP защиты устройства
от попадания внутрь жидкости
Прежде чем вы начнете нырять с новым телефоном стоит вас предупредить, что производители, как правило, имеют жесткие гарантийные правила. Если вдруг что-то пойдет не так, внутрь попадет пыль и жидкость, которые привели к поломке, то вряд ли вы сможете ремонтироваться бесплатно!
Также вам необходимо понимать, что падения телефона, сдавливания его, могут очень негативно сказаться на защите устройства и она может ослабеть.
IP69K против IP67 и IP68
Возможно вы слышали еще про один стандарт защиты — IP69K. В чем его преимущества над другими? Устройства, в том числе и телефоны, созданные по данному стандарту могут выдерживать попадание горчей жидкости под давлением. Так что, если вы строитель или путешественник и вы хотите купить супер-защищенный телефон, то обратите внимание, чтобы он был создан в соответствие стандартов IP69K или IP68.
У вас еще остались вопросы? Пишите их в комментариях, рассказывайте, что у вас получилось или наоборот!
Вот и все! Больше полезных статей и инструкций читайте в разделе Статьи и Хаки Android. Оставайтесь вместе с сайтом Android +1, дальше будет еще интересней!
защита гаджета или рекламный шаг? — iStore Блог
Уровни защиты от пыли и твердых предметов (IP-X*) :
— IP0X: устройство не имеет защиты ни от механических повреждений ни от попадания пыли;
— IP1X: устройство, в корпус которого не проникнет предмет диаметром больше 5 см.
— IP2X: устройство, в корпус которого не проникнет предмет диаметром свыше 12.5 мм.;
— IP3X: устройство, в корпус которого не проникнет предмет диаметром свыше 2.5 мм.;
— IP4X: устройство, в корпус которого не проникнет предмет диаметром свыше 1.5 мм.;
— IP5X: частичная защита от пыли и мелких частиц;
— IP6X: самый высокий уровень защиты, не допускающий проникновение в корпус устройства пыли и мельчайших частиц;
Уровни защиты от проникновения влаги (IP-*X) :
— IPX0: устройство не имеет защиты от проникновения влаги;
— IPX1: устройство успешно прошло 10-минутное тестирование от вертикально падающих капель воды. На практике это означает, что смартфон или любой другой гаджет будет работать, если на него будет капать мелкий дождь;
— IPX2: это значит, что устройство как минимум 10 минут будет сохранять работоспособность под легким дождиком, моросящим под углом до 15 градусов;
— IPX3: устройство сохранит свою работоспособность минимум 5 минут, при условии дождя под углом 60 градусов;
— IPX4: устройство сохранит свою работоспособность минимум 5 минут, даже под сильным дождём;
— IPX5: Защита от водяных струй.
Вода, направляемая на устройство в виде струй с любого направления, не должна оказывать вредного воздействия;
— IPX6: Защита от сильных водяных струй;
— IPX7: Допускается кратковременное погружение устройства на глубину до 1 м. длительностью не более 30 минут;
— IPX8: Допускается кратковременное погружение устройства на глубину более 1 метра длительностью не более 30 минут. Но, стоит учитывать, что глубина и время погружения гаджета зависит от производителя и от конкретной модели устройства.;
Определение уровня | Уровень водонепроницаемости | Описание |
5ATM (50 м) — это уровень водонепроницаемости (ISO22810), определенный Международной организацией по стандартизации (ISO). Он указывает, что умные часы способны выдерживать статическое давление воды, соответствующее давлению на глубине 50 метров, в течение 10 минут. Уровень пыленепроницаемости: если устройство соответствует стандарту IEC 60529-2013 (уровень 6), это означает, что пыль не может проникнуть внутрь устройства. | Устройства Huawei, соответствующие уровню водонепроницаемости 5ATM по стандарту ISO 22810:2010, выдерживают давление на глубине до 50 метров. Устройства защищены от попадания пыли, находящейся в доме, офисах, лабораториях, цехах легкой промышленности и складских помещениях. Они не подходят для использования в слишком пыльных местах. Часы можно использовать на мелководье, например в бассейнах и на пляже, а также во время упражнений (при контакте с потом), в дождливые дни и при мытье рук. Носимое устройство не подходит для использования в следующих сценариях: 1. Снорклинг, дайвинг, подводный дайвинг или другие виды активности, осуществляемые при высоком давлении воды или длительном погружении под воду. 2. В горячем душе, горячих источниках, сауне или бане, а также при других видах активности в условиях высокой температуры и влажности. 3. При активности в условиях с быстрыми водными потоками, таких как дайвинг, катание на водных лыжах, серфинг и моторные водные виды спорта (например, скоростные катеры и моторные катеры), мойка автомобилей и рафтинг. Примечание: повреждения устройства, вызванные погружением в жидкость, не подлежат гарантийному ремонту, если устройство использовалось с нарушением правил эксплуатации. | |
IP68: устройства, которые соответствуют этому стандарту, защищены от пыли, грязи и песка. Их можно погружать на глубину до 1,5 метра при нормальной температуре и невысоком давлении не более чем на полчаса. | Эти устройства соответствуют уровню водо- и пыленепроницаемости IP68 по стандарту IEC 60529-2013. Эти устройства являются пыленепроницаемыми при использовании в комнате, офисе, лаборатории, мастерской или на складе. Они не подходят для слишком пыльных помещений. Эти устройства защищены от водных брызг. Однако погружать в воду такие устройства не рекомендуется. Вы можете использовать ваше носимое устройство во время мытья рук или тренировок, так как оно устойчиво к попаданию пота. Вы также можете носить устройство во время дождя. Носимое устройство не подходит для использования в следующих сценариях: 1. Плавание, снорклинг, дайвинг, подводный дайвинг или другие виды активности с продолжительным погружением в воду. 2. В душе, горячих источниках, сауне или бане, а также при других видах активности в условиях высокой температуры и влажности. 3. При активности в условиях с быстрыми водными потоками, таких как дайвинг, катание на водных лыжах, серфинг и моторные водные виды спорта (например, скоростные катеры и моторные катеры), мойка автомобилей и рафтинг. 4. В других неподходящих видах активности и сценариях, при которых устройство может быть погружено в воду на глубину более 1,5 метра или длительность погружения превышает 30 минут. Примечание: повреждения устройства, вызванные погружением в жидкость, не подлежат гарантийному ремонту, если устройство использовалось с нарушением правил эксплуатации. | |
IP67: устройства, которые соответствуют этому стандарту, защищены от пыли, грязи и песка. Их можно погружать на глубину до 1 метра при нормальной температуре и невысоком давлении не более чем на полчаса. | Эти устройства соответствуют уровню водо- и пыленепроницаемости IP67 по стандарту IEC 60529-2013. Эти устройства являются пыленепроницаемыми при использовании в комнате, офисе, лаборатории, мастерской или на складе. Они не подходят для слишком пыльных помещений. Эти устройства защищены от водных брызг. Носимое устройство не подходит для использования в следующих сценариях: 1. Плавание, снорклинг, дайвинг, подводный дайвинг или другие виды активности с продолжительным погружением в воду. 2. В душе, горячих источниках, сауне или бане, а также при других видах активности в условиях высокой температуры и влажности. 3. При активности в условиях с быстрыми водными потоками, таких как дайвинг, катание на водных лыжах, серфинг и моторные водные виды спорта (например, скоростные катеры и моторные катеры), мойка автомобилей и рафтинг. 4. В других неподходящих видах активности и сценариях, при которых устройство может быть погружено в воду на глубину более 1 метра или длительность погружения превышает 30 минут. Примечание: повреждения устройства, вызванные погружением в жидкость, не подлежат гарантийному ремонту, если устройство использовалось с нарушением правил эксплуатации. | |
IP57: полностью не защищает от попадания пыли, но количество проникающей пыли не должно влиять на нормальное функционирование устройства и его защитные свойства. Позволяет предотвратить повреждения при кратковременном погружении в воду при нормальной температуре и давлении. Устройство может быть временно погружено в воду на глубину до 1 метра в течение 30 минут, и это не приведет к повреждениям. | Эти устройства соответствуют уровню водо- и пыленепроницаемости IP57 по стандарту IEC 60529:2013. Устройства защищены от попадания пыли, находящейся в доме, офисах, лабораториях, цехах легкой промышленности и складских помещениях. Они не подходят для использования в слишком пыльных местах. Эти устройства защищены от водных брызг. Однако погружать в воду такие устройства не рекомендуется. Вы можете использовать ваше носимое устройство во время мытья рук или тренировок, так как оно устойчиво к попаданию пота. Носимое устройство не подходит для использования в следующих сценариях: 1. Плавание, снорклинг, дайвинг, подводный дайвинг или другие виды активности с продолжительным погружением в воду. 2. В душе, горячих источниках, сауне или бане, а также при других видах активности в условиях высокой температуры и влажности. 3. При активности в условиях с быстрыми водными потоками, таких как дайвинг, катание на водных лыжах, серфинг и моторные водные виды спорта (например, скоростные катеры и моторные катеры), мойка автомобилей и рафтинг. 4. При погружении устройства под прямой поток воды из крана, шланга, пульверизатора или душа. 5. В других неподходящих видах активности и сценариях, при которых устройство может быть погружено в воду на глубину более 1 метра или длительность погружения превышает 30 минут. Примечание: повреждения устройства, вызванные погружением в жидкость, не подлежат гарантийному ремонту, если устройство использовалось с нарушением правил эксплуатации. | |
IP55: устройства, которые соответствуют этому стандарту, не полностью защищены от пыли, но при контакте с ней продолжают работать корректно и не представляют угрозы безопасности. Эти устройства сохраняют водо- и пыленепроницаемость при воздействии потоков воды объемом 12,5 л/мин в течение 3 минут со всех направлений. | Эти устройства соответствуют уровню водо- и пыленепроницаемости IP55 по стандарту IEC 60529-2013. Устройства защищены от попадания пыли, находящейся в доме, офисах, лабораториях, цехах легкой промышленности и складских помещениях. Они не подходят для использования в слишком пыльных местах. Устройство защищено от брызг и устойчиво к попаданию воды. Вы можете использовать ваше носимое устройство во время мытья рук или тренировок, так как оно устойчиво к попаданию пота. Вы также можете носить устройство во время дождя. Носимое устройство не подходит для использования в следующих сценариях: 1. 2. В душе, горячих источниках, сауне или бане, а также при других видах активности в условиях высокой температуры и влажности. 3. При активности в условиях с быстрыми водными потоками, таких как дайвинг, катание на водных лыжах, серфинг и моторные водные виды спорта (например, скоростные катеры и моторные катеры), мойка автомобилей и рафтинг. 4. В других сценариях использования, которые могут привести к воздействию высокоскоростных потоков воды или к прямому воздействию быстрого потока воды в течение более 3 минут, например во время длительного использования при сильном дожде. Примечание: повреждения устройства, вызванные погружением в жидкость, не подлежат гарантийному ремонту, если устройство использовалось с нарушением правил эксплуатации. |
Это не означает, что умные часы сохраняют водонепроницаемость на глубине 50 метров. Устройства, соответствующие уровню водонепроницаемости 5ATM, сохраняют водонепроницаемость во время плавания. Вы можете носить такие устройства во время плавания или в других повседневных ситуациях, когда вы контактируете с небольшим количеством воды.
Однако погружать в воду такие устройства не рекомендуется. Вы можете использовать ваше носимое устройство во время мытья рук или тренировок, так как оно устойчиво к попаданию пота. Вы также можете носить устройство во время дождя.
Вы также можете носить устройство во время дождя.
При попадании в воду, во время плавания, дайвинга или любого другого вида активности или в других ситуациях, при которых устройство может быть погружено в воду.Водонепроницаемость iPhone 7, или что такое степень защиты IP67 подробно
7 сентября, на пресс-конференции в Сан-Франциско Apple официально представила новые смартфоны iPhone 7 и 7 iPhone Plus.
Оба устройства впервые получили степень защиты IP67. Это значит, что гаджеты стопроцентно пыленепроницаемы и могут выдержать погружение в воду на глубину 1 метр в течение 30 минут. Повышенная защита обеспечивается за счет наличия водонепроницаемых компонентов, в частности, кнопок, корпуса и слота для SIM-карты с резиновым уплотнителем.
Тем не менее, если в устройство все же попала влага, не стоит рассчитывать на бесплатную замену гаджета, поскольку повреждения от контакта с жидкостью не покрываются заводской гарантией. Впрочем, Apple не единственная компания, чье гарантийное обслуживание не распространяется на повреждения от воды. К примеру, новые Samsung Galaxy S7 и Galaxy S7 Edge имеют более высокую степень защиты — IP68, однако стандартная годовая гарантия Samsung так же не покрывает повреждения от воды или попадания пыли.
Спецификация класса защиты определяется двумя основными цифрами, которые стоят после аббревиатуры IP.
Первая цифра обозначает класс защиты от проникновения твердых инородных тел (пыли), а вторая – класс защиты от временного погружения в воду. Чем выше номер, тем лучше защита.
Как уже упоминалось, iPhone 7 и 7 iPhone Plus получили степень защиты IP67, тогда как Samsung Galaxy S7 и Galaxy S7 Edge – IP68. Получается, что последние обладают стопроцентной пыленепроницаемостью и могут выдерживать погружение в воду на глубину в 1,5 метра в течение получаса. Но так ли это на самом деле?
ПО ТЕМЕ: Что будет, если Samsung Galaxy S7 опустить в воду на глубину 10 метров (видео).
Специалисты SquareTrade провели небольшой тест, показавший, что заявленный Samsung показатель не соответствует действительности. В итоге теперь производитель в описании Galaxy S7 указывает, что смартфон может около 30 минут находиться под водой на глубине 1 метр.
Так есть ли «водонепроницаемость» у iPhone 7?
Что же касается новых iPhone 7 и 7 iPhone Plus, то, как пишет Apple:
«iPhone 7 и iPhone 7 Plus защищены от брызг, воды и пыли.
Устройства прошли испытания в контролируемых лабораторных условиях с рейтингом IP67 по стандарту IEC 60529. Степень защиты от брызг, влаги и пыли не является постоянным фактором и может снижаться по мере эксплуатации устройства […]. Повреждения от контакта с жидкостью не покрываются гарантией».
Устройства прошли испытания в контролируемых лабораторных условиях с рейтингом IP67 по стандарту IEC 60529. Степень защиты от брызг, влаги и пыли не является постоянным фактором и может снижаться по мере эксплуатации устройства […]. Повреждения от контакта с жидкостью не покрываются гарантией».Под фразой «повреждения от контакта с жидкостью» Apple подразумевает любую ситуацию, при которой происходит проникновение влаги в устройство и, как следствие, нарушение работы гаджета. К примеру, не стоит ставить на зарядку влажный iPhone, поскольку коннектор Lightning не является водонепроницаемым. Кроме того, по мере использования устройства резиновый уплотнитель в слоте для SIM-карты может быть поврежден частицами пыли, что также увеличивает риск нарушений в результате контакта с водой.
Apple обеспечила влагонепроницаемость не только в iPhone 7 и 7 iPhone Plus, но и в смарт-часах Apple Watch. Оригинальная версия получила защиту от пыли и влаги, однако компания не рекомендует погружать устройство в воду.
В свою очередь, Apple Watch Series 2 обладают улучшенными характеристиками, в частности, устройство выдерживает погружение на глубину до 50 метров.
«Apple Watch Series 2 водонепроницаемы на глубине до 50 метров. Это значит, что устройство может использоваться при активности в мелких водах, например, при купании в бассейне или в океане. Тем не менее, Apple Watch Series 2 не следует использовать при занятии подводным плаванием, катанием на водных лыжах или другой активностью, связанной с высокой скоростью течения воды или погружением на большую глубину», — указывается на сайте компании.
Подводя итог вышесказанному, отметим, что даже при наличии класса защиты IP67 в новых iPhone 7 и iPhone 7 Plus, не стоит «топить» гаджеты в воде, плавать с ними в бассейне или использовать для подводных съемок. Данная степень защиты всего лишь предполагает способность устройств безболезненно находиться на глубине 1 метр в течение 30 минут (в идеальных условиях).
Смотрите также:
| Наименование зданий и помещений | Освещенность рабочих поверхностей, лк | Цилиндрическая освещенность, лк | |
| При комбинированном освещении | При одном общем освещении | ||
| Административные здания, проектные и научно-исследовательские организации | |||
| — Офисы и другие рабочие комнаты | 400*/200** | 300 | — |
| — Проектные, конструкторские и чертежные бюро | 600*/400** | 500 | — |
| — Читальные залы | 400/200** | 300 | 100 |
| — Помещения с ПК, дисплейные залы | 750/300** | 400 | — |
| — Конференц-залы, залы заседаний | — | 200 | 75 |
| — Лаборатории | 750*/300** | 300 | — |
| Финансовые учреждения, организации кредитования и страхования | |||
| — Операционные залы, кассовые помещения | 400*/200** | 300 | — |
| — Инкассаторная | — | 300 | — |
| Школы, средние и высшие учебные заведения | |||
| — Классные комнаты, аудитории, учебные кабинеты, лаборатории | — | 500 (вертикальная на середине доски) | |
| — | 300 (горизонтальная на столах и партах) | ||
| — Кабинеты и комнаты преподавателей | — | 200 | |
| — Спортзалы | — | 200 | |
| — Рекреации | — | 150 | |
| Детские дошкольные учреждения | |||
| — Приемные, раздевальные групповые комнаты, игральные комнаты, столовые | — | 200 | |
| — Спальные комнаты | — | 75 | |
| Санатории, дома отдыха | |||
| — Палаты и спальные комнаты | — | 150 | |
| Зрелищные здания | |||
| — Зрительные залы для мероприятий республиканского значения | — | 500*** | 150 |
| — Зрительные залы театров, концертные залы | — | 300*** | 100 |
| — Зрительные залы клубов, фойе театров | — | 200*** | 75 |
| — Выставочные залы | — | 200*** | 75 |
| — Фойе кинотеатров, клубов | — | 150 | 50 |
| Магазины | |||
| Торговые залы: | |||
| — продовольственных магазинов | — | 400 | 100 |
| — магазинов одежды, белья, обуви, тканей, меховых изделий, головных уборов, парфюмерных, ювелирных | — | 700 | 100 |
| — посудных, мебельных, спорттоваров | 500 | 75 | |
| Примерочные кабины | — | 300 (вертикальная на уровне 1,5 м от пола) | |
| Гостиницы | |||
| — Бюро обслуживания | — | 200 | |
| — Гостиные | — | 150 | |
| — Номера | — | 100 | |
| Вспомогательные здания и помещения | |||
| — Санитарно-бытовые помещения: | |||
| умывальные, уборные, курительные | — | 75 | |
| душевые, гардеробные | — | 50 | |
| — Вестибюли и гардеробные верхней одежды: | |||
| в школах, вузах, театрах, клубах, гостиницах и главных входах в крупные промышленные и общественные здания; | — | 150 | |
| в прочих промышленных, вспомогательных и общественных зданиях | — | 75 | |
| — Лестницы: | |||
| главные лестничные клетки общественных и производственных зданий; | — | 100 | — |
| лестницы жилых домов; | — | 10 | — |
| остальные лестницы | — | 50 | — |
| — Коридоры и проходы: | |||
| главные | — | 75 | — |
| поэтажные в жилых домах | — | 20 | — |
| остальные коридоры | — | 50 | — |
| Примечания: | |||
| * горизонтальная освещенность на уровне 0,8 м от пола при совместном действии общего и местного освещения; | |||
| ** то же, но только от общего освещения; | |||
| *** при использовании ламп накаливания уровень нормируемый | |||
IP67 против IP68: объяснение водонепроницаемости IP
Если вы любитель приключений и спорта, который регулярно занимается водными видами спорта, или незадачливая душа, склонная к несчастным случаям, достойный рейтинг IP — ключевая гарантия, на которую вы должны обратить внимание при покупке любого смартфона, наушников или носимых устройств.
Но с таким количеством разных IP-кодов знать, что конкретно означает каждый рейтинг, может быть немного сложно даже для самых технически подкованных покупателей.Более того, неправильное понимание точной гарантии, которую дает рейтинг IP, может стать дорогостоящей ошибкой, поскольку существует большая разница между водонепроницаемостью и водонепроницаемостью.
Чтобы убедиться, что вы точно знаете, что означает каждый рейтинг IP, мы создали это подробное руководство, в котором подробно описывается все, что вам нужно знать о сертификации.
Связанный: Лучшие умные часы
Что такое рейтинг IP?
Рейтинг IP — это сертификат, подтверждающий, что продукт соответствует определенным стандартам водо- и пыленепроницаемости / устойчивости.
Стандарты устанавливаются Кодексом IP или Кодексом защиты от проникновения, стандартом IEC 60529 (также известным как Международный код защиты).
Каждая классификация требует, чтобы компания создавала свою продукцию в соответствии со стандартом, установленным властями, и отправляла ее на проверку.
Конкретные требования зависят от каждого конкретного целевого кода.
Процесс требует, чтобы производитель заплатил за проведение классификации / испытаний, поэтому многие компании предпочитают не представлять некоторые продукты.
Это особенно распространено в мире смартфонов, где ключевые компании, включая OnePlus, Xiaomi и Oppo, решили не платить за классификацию, чтобы снизить затраты.
OnePlus 8 Pro был первым телефоном бренда, получившим сертификат, когда он появился в начале этого года. Ожидается, что долгожданное семейство OnePlus 8T также будет иметь рейтинг IP.
Это более распространенный сайт верхнего сегмента рынка телефонов. Galaxy S20 имеет рейтинг IP, и iPhone 12, как ожидается, тоже получит, когда он появится сегодня.
За пределами телефонов рейтинг IP также является обычным для большинства носимых устройств и наушников. Хотя последний обычно придерживается более низких рейтингов IPX4 / 7, что гарантирует только незначительную защиту от пота и брызг.
Помимо этого, наиболее распространенными стандартами, которые вы найдете в большинстве спецификаций, являются IP67 и IP68. На них нацелено большинство производителей телефонов и носимых устройств. Хотя разница в сертификации кажется небольшой, есть несколько ключевых факторов, различающих их.Вот что вам нужно знать.
Связано: Лучшие наушники для бега
IP67 против IP68: в чем разница?
Во-первых, стоит отметить разницу между водонепроницаемостью и водонепроницаемостью. Водонепроницаемость означает, что что-то непроницаемо для воды независимо от того, как долго оно находится под водой, водонепроницаемость означает, что продукт может в некоторой степени, но не полностью, препятствовать попаданию воды в него. Когда мы говорим о смартфонах и умных часах, почти всегда речь идет о том, насколько они водонепроницаемы.Они не могут бесконечно жить в воде.
IP — это название стандарта, разработанного Международной электротехнической комиссией (МЭК) для определения степени устойчивости электрического устройства к пресной воде и обычному сырью — например, грязи, пыли и песку.
Первая цифра после IP — это рейтинг, присвоенный МЭК единицей измерения устойчивости к твердым телам. В данном случае это шесть, что означает отсутствие «вредной» пыли или грязи, просочившихся внутрь устройства после восьмичасового прямого контакта с веществом.
| Твердая защита | |
| IP-код | Защита |
| 1 | Защита от контакта с любой большой поверхностью тела, например тыльной стороной ладони, но без защиты от преднамеренного контакта с частью тела |
| 2 | Защита от пальцев и подобных предметов |
| 3 | Защита от инструментов, толстой проволоки и подобных предметов |
| 4 | Защита от большинства проводов, винтов и подобных предметов |
| 5 | Частичная защита от контакта с вредной пылью |
| 6 | Защита от контакта с вредной пылью |
Далее у нас есть рейтинг водонепроницаемости.
В настоящее время существует два ведущих рейтинга — семь и восемь, причем первый означает, что устройство можно погрузить в пресную воду на глубину до одного метра на полчаса, а второй — на 1,5 метра на полчаса.
| Защита от влаги | |
| IP-код | Защита |
| 1 | Защита от вертикально капающей воды |
| 2 | Защита от вертикально капающей воды при наклоне устройства под углом до 15 градусов |
| 3 | Защита от прямых брызг воды при наклоне устройства до 60 градусов |
| 4 | Защита от брызг и разбрызгивания воды во всех направлениях. |
| 5 | Защита от воды под низким давлением, выходящей из сопла с отверстием диаметром 6,3 мм в любом направлении |
| 6 | Защита от воды, выбрасываемой мощными струями из сопла с отверстием диаметром 12,5 мм в любом направлении |
| 7 | Защищено от погружения в воду на глубину до 1 метра (или 3,3 фута) на срок до 30 минут |
| 8 | Защищено от погружения в воду на глубину более 1 метра (производитель должен указать точную глубину) |
Так формируются рейтинги IP.
Напомним: IP67 означает, что устройство может быть брошено в воду на глубину до метра на полчаса, а IP68 гарантирует защиту в воде на глубине до 1,5 м в течение того же периода времени. Оба устойчивы к пыли.
IP67 против IP68: ни то, ни другое означает, что вы можете погрузить свой телефон в пинту
Давайте проясним: рейтинг, присвоенный Международной электротехнической комиссией, предназначен исключительно для пресной воды. Это означает, что он не гарантирует защиту от погружения в другие жидкости — пиво, кофе, соленую воду и газированные напитки, и это лишь некоторые из них.
Так что, если вы пролили пинту своего любимого лагера на телефон с классом защиты IP67 или IP68 и быстро стряхнули его, все должно быть в порядке, хотя и немного пахнущим и липким. Но если вы оставите его в тисках на длительное время, он может сломаться … навсегда.
IP67 против IP68: Могу ли я плавать со своим смартфоном?
Мы не рекомендуем плавать с телефоном.
Когда IEC тестирует смартфон, это делается в лабораторных условиях, когда телефон находится в режиме ожидания, а не в бассейне, полном различных химикатов, используемых для очистки воды.
То же самое и с океаном. Морская вода полна соли, производители устройств из минеральных материалов не испытывают стресса, когда устройство проходит испытания для получения степени защиты IP, поэтому мы также настоятельно рекомендуем держаться подальше от этого.
В 2015 году Sony выпустила рекламные фотографии, на которых изображен новый телефон Xperia с сертификацией IP68, который используется для фотографирования под водой. Позже он спорно изменил свою позицию, предупредив покупателей не использовать устройство под водой после появления многочисленных сообщений о повреждениях.
Связанный: Лучший смартфон
«Не забывайте использовать устройство под водой», — говорится в заявлении компании для клиентов. «Рейтинг IP вашего устройства был достигнут в лабораторных условиях в режиме ожидания, поэтому вам не следует использовать устройство под водой», — добавили в нем.
не является пуленепробиваемым: всегда читайте мелкий шрифт
Тип водонепроницаемости, гарантированный классом защиты IP, является одним из многих возможных предостережений. Компании часто пишут мелким шрифтом конкретные исключения из водонепроницаемости.
VI Видео для этой страницы уже было создано.
Apple Watch 3 — яркий тому пример. Несмотря на то, что он указан как способный выдержать легкие заявки, компания прямо предупреждает, что его не следует использовать в «высокоскоростных» мероприятиях, таких как катание на водных лыжах.
Подобные предупреждения очень распространены, поэтому вы всегда должны внимательно читать мелкий шрифт, прежде чем вкладывать средства в него именно из-за его рейтинга IP.
Насколько водонепроницаем ваш телефон Android или iPhone? Вот что означают рейтинги IP68 и IP67
«Водонепроницаемый» телефон или другое устройство может иметь решающее значение между стрессом или смехом, когда ваш напиток опрокидывается или кто-то пушечное ядро бросает в бассейн.
В эти дни гораздо чаще встречаются водонепроницаемые телефоны, и это здорово, потому что вам не придется покупать громоздкий водонепроницаемый чехол. Apple представила возможности водонепроницаемости в iPhone 7 (550 долларов в Boost Mobile) (и новее, вплоть до iPhone XS Max (1100 долларов в Boost Mobile)) и водонепроницаемость Samsung для Galaxy S и Galaxy Note ( 269 долларов в Walmart) давно существует.
Но не все телефоны обладают водонепроницаемостью, и не все они одинаковы.IP68 и IP67 являются наиболее водоотталкивающими, в то время как IP54 должен внушать здоровый страх, если вы фотографируете в гидромассажной ванне или на лодке. Оказывается, некоторые заявления о гидроизоляции действительно описывают устойчивость к брызгам. Стоит знать различия — и что означают рейтинги для использования вашего телефона, планшета, трекера активности, умных часов и даже некоторых беспроводных динамиков у бассейна, под дождем или в душе.
Давайте разберемся с этим.
Сейчас играет: Смотри: Насколько водонепроницаем iPhone XS?
5:38
Рейтинг IP
Первое, на что вам нужно обратить внимание, это рейтинг защиты устройства от внешних воздействий (или международный рейтинг защиты), хотя его чаще называют рейтингом IP.
Коды рейтинга не содержат дефисов или пробелов и состоят из букв IP, за которыми следуют одна или две цифры. Два распространенных рейтинга потребительских устройств — это IP67 и IP68. Прочтите, чтобы узнать, что именно это означает.
С «водонепроницаемыми» телефонами вы не будете бояться ведра.
Люк Вестэуэй / CNET Коды IP— это стандарт, установленный Международной электротехнической комиссией (МЭК).По заявлению организации, коды разработаны как «система классификации степеней защиты, обеспечиваемых кожухами электрического оборудования».
Первое число в коде рейтинга представляет степень защиты от проникновения посторонних твердых предметов, таких как пальцы или пыль. Эти уровни защиты варьируются от 0 до 6.
Второе число представляет степень защиты от проникновения влаги с уровнями защиты от 0 до 8.
IP-код с «X» вместо первого или второго числа означает, что устройство не тестировалось на защиту от проникновения твердых предметов (первое число) или влаги (второе число).
Например, устройство с рейтингом IPX7 защищено от случайного погружения в воду на глубину 1 метр (3,3 фута) на срок до 30 минут, но оно не тестировалось на попадание пыли.
Ниже вы найдете таблицу, в которой показаны все уровни защиты, установленные IEC.
Надежная защита
| IP-код | Защита | Размер объекта |
|---|---|---|
| 0 | Нет защиты | N / A |
| 1 | Защита от контакта с любой большой поверхностью тела, например тыльной стороной ладони, но без защиты от преднамеренного контакта с какой-либо частью тела, например пальцем. | Менее 50 мм |
| 2 | Защита от пальцев или подобных предметов | Менее 12. 5мм |
| 3 | Защита от инструментов, толстой проволоки или подобных предметов | Менее 2. 5мм |
| 4 | Защита от большинства проводов, винтов и подобных предметов | Менее 1 мм |
| 5 | Частичная защита от контакта с вредной пылью | N / A |
| 6 | Защита от контакта с вредной пылью | N / A |
Например, электрическая розетка со степенью защиты IP22 (обычно это минимальное требование для электрических аксессуаров, предназначенных для использования внутри помещений) защищена от попадания пальцев и не будет повреждена вертикально капающей водой.
Но поскольку мы говорим о наших гаджетах, вам нужно только обратить внимание на рейтинги IP выше IP5X или IP6X (для устойчивости или защиты от пыли).
Например, iPhone X и iPhone XR (749 долларов на Amazon) сертифицированы со степенью защиты IP67, что означает, что они полностью защищены от пыли (6), а также могут выдерживать погружение на глубину 1 м (около 3,3 фута) статического электричества. вода до 30 минут (7). Затем есть Samsung Galaxy S10 и iPhone XS (899 долларов на Amazon) и XS Max, которые имеют рейтинг IP68.
Это означает, что, как и iPhone XR, телефоны с классом защиты IP68 могут выдерживать погружение в статическую воду, но конкретная глубина и продолжительность должны быть раскрыты компанией, которая в данном случае составляет 1,5 метра (около 5 футов) на срок до 30 минут.
Не слишком сложно, правда? К сожалению, это еще не все. Устройства не обязаны проходить все тесты, ведущие к наивысшей оценке, которую они достигают, хотя многие компании действительно тестируют их на разных уровнях.
Однако в некоторых случаях телефон с классом защиты IP67 может не быть протестирован на соответствие уровням защиты от пыли 1–5 или уровням защиты от воды 1–6.
Влагозащита
| IP-код | Защита | Продолжительность теста | Применение |
|---|---|---|---|
| 0 | Нет защиты | N / A | N / A |
| 1 | Защита от вертикально капающей воды | 10 минут | Легкий дождь |
| 2 | Защита от вертикально капающей воды при наклоне устройства до 15 градусов | 10 минут | Легкий дождь |
| 3 | Защита от прямых брызг воды при наклоне устройства под углом до 60 градусов | 5 минут | Дождь и опрыскивание |
| 4 | Защита от брызг и разбрызгивания воды во всех направлениях. | 5 минут | Дождь, брызги и брызги |
| 5 | Защита от воды низкого давления, исходящая из форсунки с 6. Отверстие диаметром 3 мм в любом направлении | 3 минуты с расстояния 3 метра | Дождь, брызги и прямой контакт с большинством смесителей для кухни / ванной комнаты |
| 6 | Защита от воды проецируется мощными струями из форсунки 12. Отверстие диаметром 5 мм в любом направлении | 3 минуты с расстояния 3 метра | Дождь, брызги, прямой контакт со смесителями на кухне / в ванной, использование на открытом воздухе в суровых морских условиях |
| 7 | Защищено от погружения в воду на глубину до 1 метра (или 3. 3 фута) на срок до 30 минут | 30 минут | Дождь, брызги и случайное погружение в воду |
| 8 | Защищен от погружения в воду на глубину более 1 метра (производитель должен указать точную глубину) | Варьируется | Дождь, брызги и случайное погружение в воду |
Например, поскольку iPhone 8 не имеет рейтинга IPX5 или IPX6 для защиты от воды, идущей из струи, вы не должны принимать его в душе или запускать под раковиной, если Apple специально не заявляет иное, чего не было.
т.Фактически, компания заявила, что повреждение жидкости не покрывается стандартной гарантией телефона.
И отличный бюджетный телефон Moto G7 не имеет степени защиты IP, но компания утверждает, что у него водоотталкивающее покрытие.
В качестве примера возврата Sony Xperia XZ (200 долларов на Amazon) сертифицирован с рейтингом IP65 и IP68, что означает, что он защищен от пыли и от струй воды низкого давления, таких как кран, когда все порты закрыты. Компания также указывает, что телефон можно погружать в 1.5 метров пресной воды на время до 30 минут.
Давление воды
Если кто-нибудь скажет вам, что часы водонепроницаемы, это ложь. Никакие часы не являются действительно водонепроницаемыми, и на самом деле Международная организация по стандартизации и Федеральная торговая комиссия запрещают маркировать часы как «водонепроницаемые». Хотя часы могут выдерживать определенную степень воздействия воды, всегда есть предел тому, какое давление воды они могут выдержать, прежде чем они начнут протекать.
Термин «водонепроницаемый» означает, что устройство останется невредимым даже в самых сложных обстоятельствах.
Чтобы помочь регулировать и объяснить водонепроницаемость часов, ISO установил стандарты, которые были приняты многими традиционными часовщиками. Однако большинство умных часов и трекеров активности на самом деле не соответствуют этим стандартам и, следовательно, не имеют сертификатов ISO. Бытовая электроника, как правило, придерживается IP-кода, хотя некоторые компании, такие как Garmin, Pebble и Polar, независимо тестируют свои продукты, чтобы определить, какое давление они могут выдержать.
Давление при испытаниях измеряется в банкоматах, что означает атмосферу, а затем преобразуется в глубину воды, чтобы облегчить понимание измерений. Каждый банкомат соответствует статическому давлению воды 10 м (33 фута). Ниже вы найдете диаграмму с указанием основных уровней водонепроницаемости.
Давление воды
| Рейтинг воды | Защита | Применение |
|---|---|---|
| 1 банкомат | Выдерживает давление, эквивалентное глубине 10 метров (33 фута). | Повышенная устойчивость к дождю и брызгам.Никакого душа или плавания. |
| 3 АТМ | Выдерживает давление, эквивалентное глубине 30 метров (98 футов) | Дождь, брызги, случайное погружение в воду и душ. Купаться запрещено. |
| 5 АТМ | Выдерживает давление, эквивалентное глубине 50 метров (164 фута). | Дождь, брызги, случайное погружение в воду, душ, плавание на поверхности, неглубокое плавание с маской и трубкой |
| 10 АТМ | Выдерживает давление, эквивалентное глубине 100 метров (328 футов) | Дождь, брызги, случайное погружение в воду, душ, плавание и подводное плавание. Никакого глубоководного подводного плавания с аквалангом или высокоскоростных водных видов спорта. |
| 20 АТМ | Выдерживает давление, эквивалентное глубине 200 метров (656 футов) | Дождь, брызги, случайное погружение в воду, душ, плавание, подводное плавание, ныряние с поверхности и водные виды спорта. Никаких глубоководных погружений. |
К сожалению, из-за того, что универсального метода тестирования не существует, реальное использование каждого устройства отличается. Например, хотя Garmin Forerunner 735XT (262 доллара на Amazon) имеет рейтинг водонепроницаемости 5 атм, Garmin заявляет, что часы можно носить как в душе, так и во время плавания.Fitbit, с другой стороны, рекомендует пользователям Surge снимать устройство перед плаванием, несмотря на то, что он рассчитан на 5 банкоматов.
Следует также отметить, что даже несмотря на то, что 3 атм рассчитаны на определенную глубину, эта глубина измеряется статическим давлением. Давление воды может быстро измениться, например, когда вы двигаете рукой, чтобы начать плавание. Хотя вы можете находиться только на глубине 10 футов, давление, создаваемое движением вашей руки, может быть равным давлению пары банкоматов.
Как объясняет компания Garmin на своем веб-сайте, «даже если устройство находится на глубине, превышающей номинальную, в него все равно может попасть вода, если оно подвергается воздействию, которое создает давление на него, превышающее этот рейтинг глубины.»
Как я сказал ранее, это не так просто. Вам следует проверить веб-сайт устройства и узнать, что рекомендует компания, прежде чем брать смарт-часы или фитнес-трекер в душ или бассейн.
В телефонах Samsung Galaxy S есть прошел тест на данк в течение многих лет. Джош Миллер / CNET
Что следует помнить
- Большинство испытаний на сопротивление проводится в пресной воде.Не гарантируется, что устройства выдерживают воздействие соленой воды, если иное не указано производителем.
- Хотя принимать душ с устройствами с классом защиты IP не рекомендуется, устройство не сломается, если вы забудете его снять. Однако устройство может начать протекать и выйти из строя при продолжительном использовании, а повреждение, нанесенное водой, может не подпадать под действие гарантии.
- Если не указано иное, большинство испытаний проводят при температуре от 15 до 35 градусов Цельсия (от 60 до 95 по Фаренгейту).Более высокие температуры в таких местах, как сауны, парные и гидромассажные ванны, могут повредить устройство. Например, Pebble был протестирован на работу в диапазоне температур от -10 до 60 градусов C (от 14 до 140 F).
- Кожаные ремешки для часов по понятным причинам не являются водонепроницаемыми.
- Перед тем, как погрузить устройство в воду, убедитесь, что все клапаны (например, для портов зарядки) закрыты.
- Если производителем не указано иное, не нажимайте кнопки на устройстве, когда оно находится под водой.Это может привести к попаданию воды в корпус и повреждению устройства.
- Перед зарядкой убедитесь, что устройство полностью высохло.
- Всегда обращайтесь к веб-сайту производителя, прежде чем брать телефон, умные часы или фитнес-трекер в душ или бассейн.
Однако устройство может начать протекать и выйти из строя при продолжительном использовании, а повреждение, нанесенное водой, может не подпадать под действие гарантии.
Эта статья была первоначально опубликована в апреле 2015 года и периодически обновляется для включения новых устройств.
IP67 против IP68: IP-коды лишены тайны
Если вы делали покупки для телефона или мобильного устройства, вы, несомненно, заметили спецификации, рекламирующие водонепроницаемость IP67 или IP68.Такие компании, как Samsung, LG и Sony, включают водонепроницаемость, защиту от пыли и другие защитные характеристики, функция, часто демонстрируемая в статьях с телефоном, а иногда его владелец купается в озере или бассейне, а затем выходит мокрым, но невредимым. Но что на самом деле означают эти рейтинги IP? Узнайте о различных рейтингах IP, таких как IP76 против IP68!
Что такое рейтинг IP?
Международная электротехническая комиссия (МЭК) создала IP как набор стандартов для определения способности электронных устройств выдерживать воздействие пресной воды, а также агрессивных материалов, включая пыль, песок и грязь.
По сути, система рейтинга IP функционирует как шкала прочности с системой нумерации, указывающей устойчивость к элементам. Код IP состоит из букв IP с двумя цифрами после, а иногда и буквы. Вы можете услышать IP, называемый защитой от проникновения.
прояснены: первое число — твердые вещества
Источник изображения: https://pixabay.com
В IP-коде, например IP68, первая цифра относится к твердым материалам. Он колеблется от нуля до шести, причем нижний предел диапазона обеспечивает либо минимальную защиту, либо ее отсутствие.Например, Zero не обеспечивает абсолютно никакой защиты от контакта с посторонними предметами. Она постепенно увеличивается от защиты крупных объектов в нижней части шкалы до более мелких материалов по мере увеличения цифр. Например, устройство со степенью защиты IP2 обеспечивает защиту от пальцев, а устройство с маркировкой IP3 обеспечивает защиту от ударов и толстых проводов.
IP5 обеспечивает защиту от пыли.
Несмотря на то, что это трудно исключить полностью, рейтинг пыленепроницаемости IEC должен соответствовать критериям пыленепроницаемости в соответствии с техническим обслуживанием работающего устройства.IP6, однако, пыленепроницаемый, что означает полную и полную защиту от пыли.
Система рейтинга IP: второе число — жидкости
Источник изображения: https://pixabay.com
В то время как первая цифра в рейтинговой системе IEC IP обозначает защиту от твердых частиц, вторая цифра означает ее водонепроницаемость. Как и в случае с защитой от твердых частиц, шкала начинается с нуля, что не обеспечивает защиты. Затем он увеличивается до девяти. Оценка «семь» жидкостей в системе оценки IP IEC указывает на то, что устройство должно быть пригодным для погружения в воду на глубину до метра, или 3 балла.3 фута, до получаса. Восьмерка обеспечивает защиту от погружения более чем на метр. Хотя это редкость, за исключением действительно надежных телефонов, таких как CAT S61, есть еще девять для жидкостей, которые выдерживают потоки воды под высоким давлением и температурой.
Однако не все жидкости одинаковы. Международная электротехническая комиссия присваивает рейтинг пресной воде. Его система не предназначена для защиты от соленой воды, утреннего кофе или полуденной пинты в пабе.Должно ли устройство со степенью защиты IP67 или IP68 выдерживать погружение в пенистый стакан? Теоретически да, хотя может показаться функциональным, но острым. Однако IEC не гарантирует водонепроницаемость от чего-либо, кроме пресной воды.
Шкала IP IEC: объединяем
Вооружившись этими знаниями, система рейтинга IP имеет гораздо больший смысл. Устройство со степенью защиты IP67 может выдержать падение в воду на глубину до метра в течение примерно 30 минут. Сравните это с устройством IP68, которое может похвастаться защитой более метра воды в течение указанного производителем периода времени.Важно отметить, что чаще всего речь идет о телефонах, а не о водонепроницаемости. Есть большая разница в том, что водонепроницаемость предполагает неограниченное погружение в воду, а водонепроницаемость предполагает ограниченное воздействие и погружение.
Обладая оценкой 6 по шкале твердых частиц, устройства со степенью защиты IP67 и IP68 сохраняют пыленепроницаемость.
IP67 против IP68: какое устройство вам подходит?
Если вы выбираете устройство со степенью защиты IP67 или IP68, вам будет приятно узнать, что оба устройства обладают полной пыленепроницаемостью.Устройство со степенью защиты IP67 выдерживает воздействие воды на глубину до 1 м в течение 30 минут. Для гаджета со степенью защиты IP68, помимо пыленепроницаемости, вы получите полное погружение на глубину более 1 метра в течение периода времени, указанного производителем устройства. По сути, разница заключается в воздействии воды.
Мой Samsung Galaxy S9 + имеет рейтинг IP68, который, по словам Samsung, защищает от погружения в воду на глубину 1,5 м на 30 минут без чехлов и других дополнений. Все чаще производители устройств включают некоторые формы защиты от пыли и воды, что является долгожданным изменением.Тем не менее, вам не захочется бросать мобильный телефон в ближайший пруд просто для развлечения.
Я помню, как в эпоху раскладушек собирал устройство, неуклюже упавшее в стакан чая со льдом, используя трюк с рисом. Через несколько лет после этого, когда я пользовался телефоном после тренировки, я закоротил клавиатуру на моем телефоне-слайдере, так что даже при выключенном устройстве подсветка клавиатуры отказывалась отключаться. Теперь многие телефоны, умные часы и другие гаджеты включают некоторую форму защиты от непогоды.

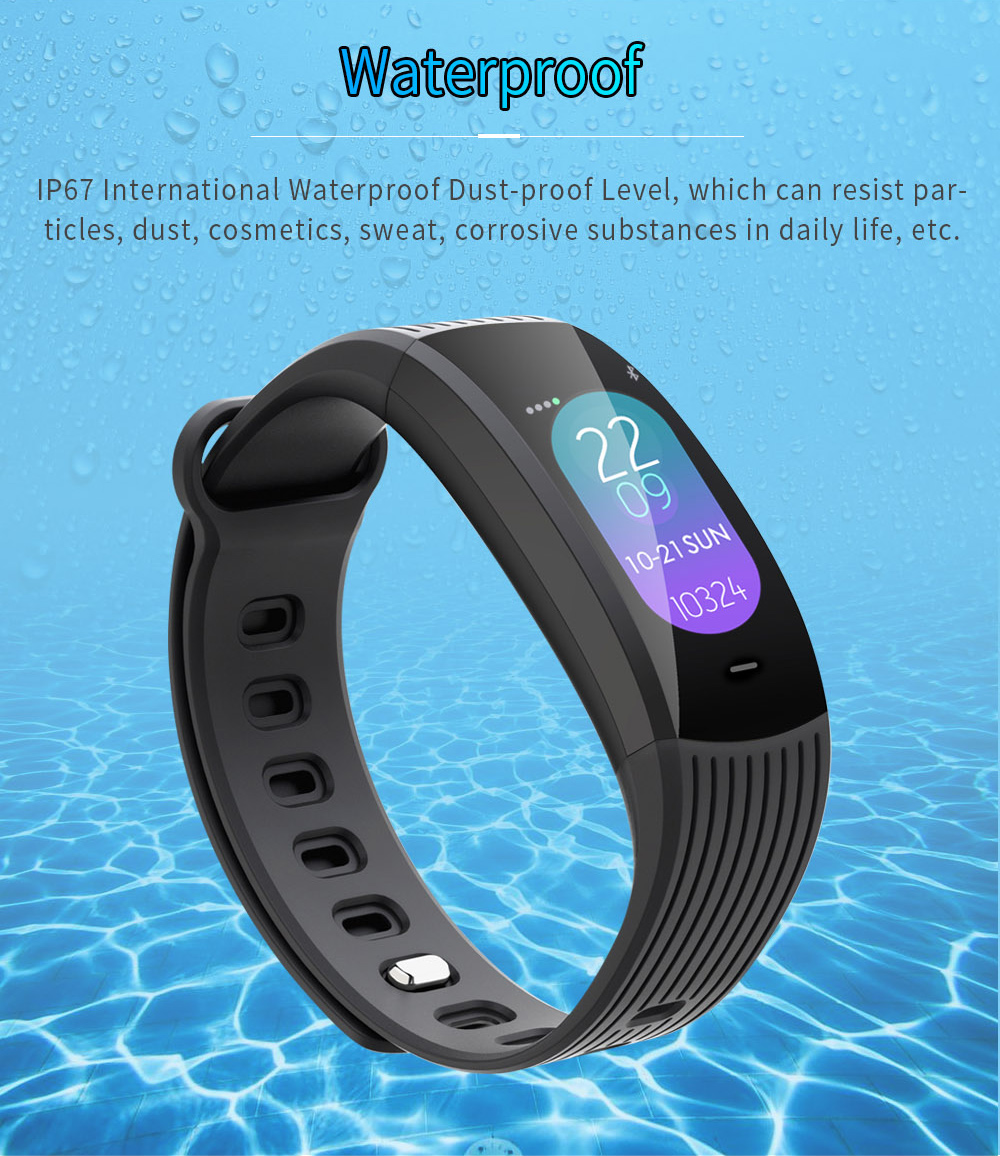

IP67: для пыленепроницаемости и защиты от 1 м воды в течение 30 минут IP68: пыленепроницаемость и защита от 1.5 м воды на 30 минут (зависит от производителя)
IP68 против IPX7: Что за X?
Иногда вы можете встретить X-рейтинг в описании устройства. В отличие от своего аналога в MPAA, устройство с рейтингом X не означает, что оно не подходит для несовершеннолетних. Вместо этого это просто означает, что для оценки защиты нет данных. Например, устройство IPX7 может включать защиту от пыли, но определенно обеспечивает защиту до 1 м в пресной воде.
IP67 против IP68 Последние мысли
Доступно множество защищенных смартфонов и других устройств.В основном вы найдете устройства со степенью защиты IP67 и IP68, многие из которых имеют элегантные форм-факторы, такие как Galaxy S10 или Apple Watch. Когда вы переходите в категорию IP69, гаджеты часто приобретают прочный вид, как в случае с мускулистым CAT S61. Понимание системы рейтинга IP-кода помогает избавиться от маркетингового жаргона, который часто использует такие термины, как водостойкость, водонепроницаемость, пыленепроницаемость и ударопрочность. В 2015 году Sony выпустила промо-фотографию устройства Xperia, снимающего подводные фотографии, что побудило Sony сделать заявление, предупреждающее пользователей: «Не используйте устройство под водой.«Хорошее понимание IP-кодов помогает действительно понять суровые возможности и ограничения гаджета, а также прояснить маркетинговые термины и рекламу, показывающую подводные фотографии телефона.
Что означает рейтинг IP для камеры?
Вы знаете, что вам нужна камера видеонаблюдения, потому что она может не только помочь вам идентифицировать грабителя или потенциальную угрозу, но также может удержать этого преступника от нападения на вашу собственность.
Все, что повышает безопасность, должно быть хорошо, верно?
Однако выбор между рейтингом IP65 и IP67 может запутать и даже привести к большему количеству вопросов, чем ответов.Что означает рейтинг IP и почему он важен для вашей камеры?
Давайте подробнее рассмотрим разницу между IP65 и IP67, чтобы помочь вам определить, что подходит именно вам.
Что такое рейтинг IP?IP — это сокращение от защиты от проникновения (или международной защиты), и цифры говорят вам, от чего именно защищена камера. Это включает в себя то, сколько грязи, воды и мусора он может выдержать. Вот несколько фактов о рейтингах IP-адресов, которые следует учитывать:
- Первая цифра в рейтинге IP обозначает защиту от сухих элементов, протестированных в лабораторных условиях, таких как проникновение твердых предметов, грязи и пыли.
- Диапазон значений от 0 (защита отсутствует) до 6 (полная защита от твердых частиц).
- Второе число — о защите от воды и других жидкостей.
- Он отвечает на такие вопросы, как могут ли инструменты, камера или подобные объекты справляться с водой, выбрасываемой мощными струями, такими как шланг или распылитель, капающей водой или полным погружением?
- Это число будет варьироваться от 0 (опять же, без защиты) до 8 (выдерживает полное погружение в воду на глубину более 1 метра).
Например, рейтинг IP05 будет означать, что предмет не имеет защиты от вредного воздействия пыли и грязи, но он защищен от водяных струй низкого давления, капель воды, например дождя, и других легких брызг. Рейтинг IP22 обеспечивает защиту от прикосновения пальцев или рук, но не защищает от пыли, а только водяные брызги, наклоненные под углом 15 градусов от вертикали.
Эти рейтинги более эффективны, чем просто сказать, что камера «водонепроницаема», например, потому что они точно объясняют , насколько устойчиво к устройству.Цифры помогут вам определить, подходит ли выбранная вами камера для среды, в которой она будет установлена, независимо от того, устанавливаете ли вы камеру внутри или снаружи, под навесом или на открытом воздухе, рядом с бассейном или на открытом воздухе.
строительная площадка.
Код защиты от проникновения используется в различной электронике, поскольку он относится к уровню защиты, которую корпус инструментов может обеспечить электронным компонентам во время погружения в различные среды.Когда дело доходит до камер видеонаблюдения, обычно выбирают IP65, IP66 и IP67. Первая цифра 6 указывает на то, что у каждого из этих устройств есть пыленепроницаемый корпус.
Какой уровень защиты вы выберете, зависит от того, от чего вам нужно защищаться. Рассмотрим следующие среды и ситуации:
- Ветреная зона, где пыль и мусор регулярно сдуваются вокруг
- Вертикально капающая вода (например, дождь или тающий снег с крыши)
- Склад, полный старых деталей, куда вероятно попадание пыли
- Место, где люди регулярно работают, где камера может контактировать с частями тела или инструментами, толстыми проводами, винтами и другими твердыми предметами
- Задний двор, где дети играют с водой и разбрызгиванием воды с помощью водяных пистолетов или шланга, может попасть в камеру
- Место, где вам может потребоваться защита от преднамеренного контакта с камерой (где кто-то может намеренно обрызгать камеру водой или бросить в нее предметы)
- Место, где люди используют струи воды под давлением для очистки, и эта вода струи могут случайно попасть в камеру
- Зона, подверженная затоплению
- Бассейны и аквапарки
Вы захотите выбрать уровень защиты в зависимости от потенциальной воды объем водяных брызг или вертикально падающих капель, давление воды и попадание пыли, которые могут повлиять на выбранные вами электронные инструменты.
Есть и другие термины, которые используются с рейтингом защиты от проникновения или без него, что может сбивать с толку или вводить в заблуждение. Вот несколько ответов на часто задаваемые вопросы об IP-коде:
1. Нужен ли мне IP65 или 67?Первая цифра — 6, поэтому оба устройства пыленепроницаемы. Вторая цифра 5 означает, что камера защищена от водяных струй низкого давления, независимо от того, с какого направления они исходят.Между тем, цифра 7 означает, что корпус позволяет погружать камеру в воду на глубину до 1 метра на срок до 30 минут. Это может сделать его подходящим выбором, если вы устанавливаете камеру в зоне, подверженной наводнениям. Если вы не можете гарантировать, что ваша камера не подвергнется погружению в воду или струю воды под высоким давлением, вам лучше выбрать 67.
2. Можно ли использовать камеру с классом защиты IP67 для плавания? Не предназначен для плавания.
Код IP 68 означает, что изделие можно полностью погрузить или погрузить в воду на глубину более 1 метра. О максимальной глубине погружения, которую он может выдержать, следует упомянуть отдельно, так как необходимо учитывать давление воды.
со степенью защиты IP66 или IP67 обеспечивают достаточную защиту от влаги для использования вне помещений. Между тем, камеру с рейтингом IP 65 можно использовать на открытом воздухе, поскольку она одинаково устойчива к проникновению пыли, но ее лучше разместить под навесом, где она не будет подвергаться воздействию большого количества влаги.
4. В чем разница между водонепроницаемостью, водонепроницаемостью и защитой от непогоды?Это обычно маркетинговые термины. Вам нужно будет найти IP-коды, чтобы убедиться, что камера обеспечивает необходимую вам степень защиты.
Водонепроницаемость следует рассматривать в зависимости от степени защиты в зависимости от давления воды и объема воды.
Камера, подверженная воздействию воды под высоким давлением, должна иметь степень защиты IP выше, чем камера, подверженная воздействию водяных струй низкого давления.
Водонепроницаемый должен указывать на корпус, обеспечивающий полную защиту от вредного воздействия влаги, но, опять же, код IP предлагает более точное объяснение.
Термин «защита от атмосферных воздействий» вводит в заблуждение еще больше, потому что в отношении погодных условий существует множество типов и крайностей. Может ли устройство действительно выдерживать самые экстремальные условия? Выберите камеру с высоким IP-рейтингом, вместо того чтобы полагаться на термин «всепогодный».
Если разобраться, эти рейтинги не так загадочны, как могут показаться на первый взгляд, и чрезвычайно полезны, когда дело доходит до выбора камеры наблюдения, которая подходит именно вам.
Доверьтесь знаниям местных экспертов по безопасности Если вы ищете камеру, подходящую для вашей ситуации, свяжитесь с Mobile Video Guard прямо сейчас! Наша команда экспертов готова обсудить любые вопросы, которые могут у вас возникнуть о рейтингах IP, корпусах, фактах защиты IP, продолжительности испытаний, международных электротехнических стандартах и многом другом.
Насколько водонепроницаем ваш телефон? Объяснение IP68, IP67 и других рейтингов IP
Производители телефонов, умных часов и многих других устройств часто заявляют, что продукты являются водонепроницаемыми, но что на самом деле означают рейтинги, разрекламированные такими компаниями, как Apple, Sony, Samsung и другие?
Вы, вероятно, услышите, что эти фирмы ссылаются на «рейтинг IP».Это международный стандарт, определяющий степень защиты устройств от жидкости, пыли и твердых предметов.
Устройства, включая iPhone 12, iPhone SE (2020), Samsung Galaxy S21, OnePlus 8 Pro и даже Apple Watch 6, заявляют о своей водонепроницаемости, как и некоторые устройства более низкого уровня и более старые, но это не так. t все имеют одинаковый рейтинг IP.
Обычно вы будете видеть такие числа, как IP67, когда имеете в виду iPhone SE (2020) и ряд старых iPhone, таких как iPhone 8, в то время как IP68 гораздо чаще встречается на последних моделях телефонов высокого класса, таких как iPhone 11.
диапазон, диапазон Samsung Galaxy S21 и Google Pixel 5.Хотя это два числа, которые вы будете видеть чаще всего, они не единственные.
Что означает IP?
Эти буквы «IP» означают «степень защиты от проникновения», что с точки зрения непрофессионала означает, насколько легко пыль и вода могут проникнуть внутрь вашего устройства.
IP-часть термина не изменится, так что это цифры, на которые вам действительно нужно обратить внимание, чтобы понять, насколько устойчивым должно быть ваше устройство.
Первая цифра в последовательности относится к защите устройства от твердых частиц.Это означает, что он покажет вам, насколько велика вероятность попадания пыли в устройство и, например, возникнет ли проблема, если вы возьмете устройство на пляж и бросите его на песок.
Amazon Kindle Oasis (2017) водонепроницаем и имеет рейтинг IPX8. В большинстве случаев здесь отображается только цифра пять или шесть. Число пять означает, что «попадание пыли не полностью предотвращено, но она не должна попадать в количестве, достаточном для того, чтобы мешать удовлетворительной работе оборудования; полная защита от прикосновения.
”
Однако, если это шестерка, она будет более защищенной, поскольку определение гласит« без проникновения пыли »и предлагает полную защиту.
Иногда вы также увидите рейтинг, например IPX8, где Компания не раскрывает номер защиты своего продукта от пыли, поэтому вместо этого заменяет его буквой «X».
Что означает второе число?
Второе число в рейтинге IP указывает на то, насколько водонепроницаемо устройство, и это немного сложнее, чем первое число.
Почти все мобильные устройства имеют рейтинг IP не менее трех или четырех, что защищает от брызг или брызг воды и гарантирует, что ваше устройство не будет мгновенно повреждено дождем, когда вы его используете.
Интересующие вас числа начинаются с пяти. Это защита от «попадания воды из сопла (6,3 мм) в корпус с любого направления». Если ваш рейтинг IP равен шестому, он защитит от «воды, выбрасываемой мощными струями (сопло 12,5 мм) на корпус с любого направления.”
Samsung Galaxy Note 8 обладает водонепроницаемостью и имеет рейтинг IP68.
Истинно водонепроницаемые устройства — это устройства с номерами от семи и выше, но они все еще различаются. Число семь означает «попадание воды в опасном количестве не должно быть возможным, если корпус погружен в воду при определенных условиях давления и времени (до 1 м погружения)».
Оценка, включающая восемь для второго числа будет относиться к устройствам, которые могут выдерживать погружение на глубину более 1 метра, но ни одно устройство никогда не бывает полностью водонепроницаемым.
Официальное определение верхнего числа водонепроницаемости (девять) гласит: «Оборудование пригодно для непрерывного погружения в воду при условиях, которые должны быть указаны производителем. Обычно это означает, что оборудование герметично закрыто.
Однако с некоторыми типами оборудования это может означать, что вода может проникнуть внутрь, но только таким образом, чтобы не оказывать вредного воздействия ».
Какие телефоны имеют рейтинг IP
Таким образом, ни один телефон не является на 100% водонепроницаемым.
Всегда возможно, что немного воды просочится в устройство, если погрузить его на очень большую глубину или оставить там надолго.
Если вы ищете один из самых прочных смартфонов, есть много вариантов повышенной прочности, включая Ulefone Armor 9 FLIR, Blackview BV9900 Pro и Doogee S96 Pro, которые специально разработаны для защиты от вибрации, ударов, пыли и т. Д. вода.
Если вам нужен обычный телефон, мы рекомендуем прислушаться к индивидуальным советам каждого производителя, которые вы можете найти на официальных сайтах каждого производителя устройства.Но если у вас высокий рейтинг IP, скорее всего, вы сможете использовать свое устройство в ванне или возле бассейна, не беспокоясь.
Устройства IP67 включают в себя ряд iPhone, таких как iPhone SE (2020), iPhone X, iPhone 8 и iPhone 7, а также некоторые в основном старые телефоны других компаний, такие как Huawei Mate 10 Pro, Google Pixel 2 и HTC. U11.
сертифицированные устройства IP68 включают линейку Samsung Galaxy S21, линейку Samsung Galaxy Note 20, линейку iPhone 12, линейку iPhone 11, LG Velvet, Sony Xperia 1 II, Oppo Find X2 Pro и широкий выбор других, в основном, дорогих телефонов.
Тем не менее, стоит отметить, что — особенно когда вы переходите на уровень IP68 — не все телефоны с таким рейтингом одинаково водонепроницаемы. Это просто означает, что они достигли минимальных требований для этого.
Так, например, и Samsung Galaxy S21 Plus (который, как утверждает Samsung, может быть погружен на глубину до 1,5 метра на время до 30 минут), и iPhone 12 Pro (который, по словам Apple, вы можете погружать на глубину до 6 метров на глубину до 30 минут). 30 минут) имеют степень защиты IP68. Так что стоит проверить не только рейтинг.
А как насчет других рейтингов водонепроницаемости?
Хотя рейтинги IP — это основные рейтинги водонепроницаемости, которые вы найдете на телефонах, если у вас есть носимое устройство, вы могли заметить, что он указан как «5ATM» или аналогичный.
Бит ATM означает «атмосфера», но на самом деле он говорит вам о том, какое давление воды может выдержать устройство. Первое число охватывает это: 1 означает глубину 10 метров, 5 означает глубину 50 метров и так далее.
Таким образом, рейтинг 5ATM, который могут иметь ваши умные часы, означает, что они могут выдерживать давление воды на глубине 50 метров.Однако это не так просто, поскольку этот рейтинг предназначен только для неподвижного состояния — это может быть совсем другая история, например, для плавания.
На самом деле, как бы впечатляюще ни звучало 5ATM, на самом деле это не гарантирует, что с устройством даже безопасно плавать — хотя обычно оно, по крайней мере, защищено от дождя и дождя. Однако многие носимые устройства можно брать с собой в плавание, вам просто нужно убедиться, что они конкретно говорят об этом.
Реже вы можете увидеть число, за которым следует «полоса».Это аналогично единице давления, а 1 бар почти в точности соответствует 1 атм. Удобно, что многие носимые устройства просто указывают фактическую глубину, например 10 метров, но опять же, это не обязательно означает, что вы действительно можете нырять с устройством на глубину до 10 метров.
Широкий спектр носимых устройств будет иметь один из указанных выше рейтингов. Например, Apple Watch 6 имеет водонепроницаемость до 50 метров, Garmin Vivomove HR имеет рейтинг 5ATM, а Samsung Galaxy Watch 3 имеет рейтинг 5ATM и IP68.
Производители телефонов, умных часов и многих других устройств часто заявляют, что продукты являются водонепроницаемыми, но что на самом деле означают рейтинги таких компаний, как Apple, Sony, Samsung и другие?
Вы, вероятно, услышите, что эти фирмы ссылаются на «рейтинг IP». Это международный стандарт, определяющий степень защиты устройств от жидкости, пыли и твердых предметов.
Устройства, включая iPhone 12, iPhone SE (2020), Samsung Galaxy S21, OnePlus 8 Pro и даже Apple Watch 6, заявляют о своей водонепроницаемости, как и некоторые устройства более низкого уровня и более старые, но это не так. t все имеют одинаковый рейтинг IP.
Обычно вы видите такие числа, как IP67, когда речь идет о iPhone SE (2020) и ряде старых iPhone, таких как iPhone 8, в то время как IP68 гораздо чаще встречается на последних моделях телефонов высокого класса, таких как iPhone 11. диапазон, диапазон Samsung Galaxy S21 и Google Pixel 5. Хотя это два числа, которые вы будете видеть чаще всего, они не единственные.
Расшифровка IP-кода — IP65, IP67 и др.
по Custom Case Group
Когда вы покупаете индивидуальный чехол для защиты ценного оборудования, термины «водонепроницаемый», «водостойкий», «пыленепроницаемый» и «пыленепроницаемый» не совсем конкретны.Насколько водонепроницаемая водонепроницаема? Насколько пыленепроницаемый — пыленепроницаемый?
Вот где на помощь приходит код IP. Код IP означает международную защитную маркировку, но также обычно называют маркировкой защиты от проникновения.
Короче говоря, IP-код дает вам подробную информацию о том, насколько хорошо что-то сопротивляется проникновению пыли и воды.
IP-код состоит из двух цифр. Возможно, вы знакомы с такими рейтингами, как IP65, IP66 или IP67. Первая цифра указывает, насколько хорошо объект защищает от проникновения твердых частиц и пыли, а вторая указывает, насколько хорошо объект защищает от проникновения воды и других жидкостей.Более высокое число обычно означает большую защиту.
A Пример степени защиты IP
IP | 6 | 5 |
| «Защита от проникновения» или «Международная защита» | Первая цифра: Защита от твердых частиц и пыли | Вторая цифра: защита от воды и других жидкостей |
Первая цифра: пыль и твердые вещества
Первая цифра IP-кода указывает, насколько хорошо объект защищает от пыли и твердых частиц.Более низкий рейтинг твердых частиц IP обычно используется для электрического оборудования или механизмов, где что-либо, соприкасаясь с объектом, может повредить человека или сам объект. Например, электрическая розетка, предназначенная для того, чтобы люди не сунули в нее пальцы, может иметь рейтинг твердости по твердым частицам 2, который не задерживает пыль, но останавливает пальцы.
Когда дело доходит до нестандартных корпусов, чаще встречаются твердые частицы 5 или 6, которые защищают от проникновения пыли.
| Уровень твердых веществ IP | Защищает от размера объекта | Защищает от |
| 0 | Нет | Нет защиты от проникновения твердых частиц |
| 1 | > 50 мм | Защищает от больших поверхностей тела, но не от преднамеренного контакта с частями тела |
| 2 | > 12.5 мм | Пальцы и другие предметы аналогичного размера |
| 3 | > 2,5 мм | Большинство инструментов и толстая проволока |
| 4 | > 1 мм | Большинство проводов, винтов и других мелких инструментов |
| 5 | Защита от пыли | Защищает от попадания пыли в количествах, мешающих работе оборудования |
| 6 | Пыленепроницаемый | Полная защита от контакта с пылью |
Вторая цифра: вода и жидкости
Вторая цифра указывает, насколько хорошо устройство защищено от проникновения воды в конкретном сценарии.Эти сценарии могут варьироваться от легкой капли воды прямо сверху до полного погружения и даже струй воды под высоким давлением и высокой температурой.
Для индивидуальных случаев наиболее распространенными рейтингами IP для жидкостей являются 5, 6 и 7.
| Уровень жидкости IP | Защищает от | Детали защиты |
| 0 | Нет | Без защиты от жидкости |
| 1 | Капающая вода | Вода, капающая вертикально на вертикальный объект |
| 2 | Капающая вода при 15 ° | Вода капает вертикально при наклоне объекта до 15 ° от вертикали |
| 3 | Распыление воды | Вода, падающая в виде брызг под углом до 60 ° от вертикали |
| 4 | Брызги воды | Брызги воды на объект под любым углом |
| 5 | Форсунки | Струя воды, распыляемая под любым углом |
| 6 | Мощные водяные форсунки | Вода, выбрасываемая мощными струями, при давлении 100 кПа (14.5 фунтов на квадратный дюйм) от 3 метров |
| 6к | Очень мощные водяные форсунки | Вода, выбрасываемая мощными струями, при давлении 1000 кПа (145 фунтов на квадратный дюйм) с высоты 3 м |
| 7 | Погружение до 1 метра | Защищено от полного погружения на глубину до 1 метра, до 30 минут |
| 8 | Погружение более 1 метра | Подходит для длительного погружения в воду на глубину, указанную производителем |
| Мощные высокотемпературные водяные форсунки | Защита от брызг с близкого расстояния при высоких температурах, 80 ° C / 176 ° F |
Индивидуальные ящики с классом защиты IP
| Производитель | Предлагаются стандартные IP-сертификаты |
| Пеликан | IP57, IP66, IP67 |
| Заргес | IP54, IP65, IP67 |
Pelican и Zarges — это два производителя, которые мы предлагаем, которые предлагают сертификаты IP почти на все свои корпуса.Итак, если вы ищете индивидуальное решение с рейтингом IP, это отличное место для начала. После этого следующий шаг — связаться с нашей командой инженеров и сообщить ваши спецификации, и мы создадим для вас идеальное решение.
Делаем вещи водонепроницаемыми — поясняем рейтинги IP
Делаем вещи водонепроницаемыми — разъясняем рейтинги IP
Введение
Когда говорят о корпусах для электроники, термин «водонепроницаемый» может быть очень неоднозначным.Ваш смартфон, вероятно, будет в порядке, если вы пролите на него стакан воды, но может не так хорошо себя чувствовать после 30 минут на дне бассейна. Введите рейтинги IP. IP означает «защита от проникновения» и является международным стандартом, используемым для количественной оценки эффективности корпуса электроники против пыли и влаги. При проектировании корпуса для электроники важно заранее определить среду, в которой он будет использоваться. Это позволит вам включить необходимые элементы дизайна, чтобы электроника могла выжить там, где она нужна.Устройство, которое должно находиться в вашем доме и оставаться сухим, будет иметь гораздо более низкий IP-рейтинг, чем устройство, которое предназначено для ношения во время плавания.
Рейтинг IP
Возможно, вы видели некоторую бытовую электронику с надписью «IP6x водонепроницаемый» или аналогичной, но производители редко включают подробное описание того, что это означает. Так что же означают эти числа? Вот полезный график с сайта nemaenclosures.com.
Таблица рейтингов IP
Хотя большинство ноутбуков не имеют IP-рейтинга, они обычно попадают в категорию IP5X вместе с потребительскими товарами, такими как цифровые проекторы.Вы не сможете прикоснуться к чувствительным компонентам пальцем, но пролейте чашку воды на ваш компьютер, когда он открыт, и вода просочится в корпус через клавиатуру и вызовет проблемы.
Многие спортивные часы имеют рейтинг IP67 . Они предназначены для использования во время плавания, поэтому они могут выдержать погружение в воду на глубину от 15 см до 1 м в течение 30 минут или более. Однако, если они упадут на большую глубину, давление воды, вероятно, будет слишком большим для их уплотнений, и вода в конечном итоге попадет в устройство.
Для большинства потребительских товаров не требуется ничего выше IP67 . Однако для некоторых устройств, предназначенных для глубоководной фотосъемки или аналогичных приложений, потребуется рейтинг IP68 .
Варианты гидроизоляции
Для обеспечения водонепроницаемости устройства до определенного уровня IP у нас есть множество вариантов — мы рассмотрим некоторые из них ниже.
Заливка
Заливка — это процесс заполнения электронного блока эпоксидной смолой или силиконовым гелем.Этот процесс особенно полезен в сборках высокого напряжения, где он может предотвратить электрические короткие замыкания и случайные электрические разряды. Заливка также рекомендуется, если ваш продукт может подвергнуться сильным ударам и вибрации. Затвердевший гелевый герметик может удерживать компоненты на месте при ударе сборки.
Герметизация может быть надежным способом защитить вашу электронику от воды, но это также зависит от выбранного материала для заливки. Некоторые силиконовые герметики не пропускают влагу из окружающей среды.Другие являются отличными изоляторами и не позволяют электронике выделять тепло. В статорах двигателей это может быть отличным способом перегреть катушки и сжечь двигатели. По этой причине специальные теплопроводящие соединения часто используются для заливки электроники, которая все еще должна рассеивать тепло.
Герметичный корпус
Конформное покрытие
Конформное покрытие — это процесс покрытия печатной платы тонкой полимерной пленкой для защиты компонентов от пыли, влаги и химикатов.Покрытие можно наносить различными способами, включая кисть, распыление и окунание, а используемые химические вещества могут варьироваться от акриловых до силиконов и париленов. Хотя этот процесс не обеспечивает такой же уровень защиты, как заливка, он может быть более экономичным и подходящим для многих применений и обеспечивает меньший теплоизоляционный барьер. Более тонкие покрытия, такие как парилен, могут даже обеспечить определенную степень биосовместимости для электроники, используемой на теле или внутри него.
Как и в случае заливки, непосредственные проблемы и болевые точки при использовании конформных покрытий включают связь с внешним миром.Порты данных и питания не всегда могут быть залиты или покрыты, но все же имеют проводящие поверхности, которые могут контактировать с влажностью окружающей среды — их необходимо каким-либо образом замаскировать перед нанесением покрытия.
Конформный корпус
Иногда электронные устройства необходимо легко разобрать либо для ремонта компонентов, либо для замены таких компонентов, как батареи. В этом случае может иметь смысл использовать прокладку для уплотнения устройства.
Прокладки бывают двух основных видов: торцевые уплотнения и радиальные уплотнения.Торцевые уплотнения — это уплотнения, у которых уплотняющие поверхности перпендикулярны оси уплотнения, как показано ниже.
Торцевое уплотнение
Радиальные уплотнения — это уплотнения, у которых уплотняющие поверхности перпендикулярны радиусу уплотнения. Как показано ниже, эти типы уплотнений обычно используются на таких деталях, как уплотнения подшипников и поршни. Мы также эффективно использовали их в светильниках для дайвинга и видели, как они используются в других корпусах для камер IP68.
В экстремальных условиях корпуса с уплотнением можно использовать вместе с электроникой с конформным покрытием.Это действует как двойная защита от затопления корпуса и электроники, а также от конденсации влаги, которая либо уже присутствует в корпусе, либо просачивается через корпус.
При использовании прокладки важно убедиться, что устройство обеспечивает равномерное зажимное усилие по всей поверхности прокладки. Если усилие зажима на прокладке неодинаково, возможно, что вода будет обходить уплотнение в тех областях, где оно не сжимается полностью.
Другие методы уплотнения
Производители используют самые разные методы герметизации, позволяющие надежно герметизировать корпуса.Вы, наверное, встречали пластиковые корпуса с выступами и канавками, которые совпадают во время окончательной сборки. Быстротвердеющий клей, наносимый вручную или с помощью робота, обеспечивает прочную герметизацию. Как и в случае со всеми затвердевшими клеями / покрытиями, включая те, которые используются для заливки и конформного покрытия, этот этап может увеличить время и стоимость процесса сборки, а иногда и создавать беспорядок.
Иногда мы видим корпуса, которые сварены ультразвуком. представляет собой аккуратный процесс вибрации двух половин корпуса, чтобы сплавить их вместе в шве.Это позволяет избежать процесса склеивания / отверждения и может быть хорошим вариантом для пластмасс с низкой поверхностной энергией (тех, которые плохо работают с большинством клеев). Этот тип уплотнения обычно не считается IP67, несмотря на то, что он выглядит очень прочным и ровным. Мгновенная вибрация уплотнения также может повредить внутренние детали.
Менее надежный метод уплотнения, используемый в потребительских товарах, — это внешняя прокладка или оболочка. В некоторых предметах личной гигиены электроника размещается в простом твердом пластиковом корпусе с выступом и канавкой, который по своей природе не является водонепроницаемым.Предварительно формованная оболочка из силикона или TPE натягивается на жесткий корпус и, в отличие от резиновой перчатки, предотвращает попадание влаги.
Для низких уровней защиты от проникновения, не обеспечивающих водонепроницаемость IP67 или IP68, хорошо помнить, что простое проектирование «лабиринта» (то есть: удлинение пути проникновения) может иметь большое значение! Дешевое решение для защиты от проливов или небольшого дождя может означать просто создание незапечатанного ящика, напоминающего перевернутую чашку. К счастью для нас, немного разливов идет вверх!
Длинный лабиринтный путь проникновения, как показано здесь, может обеспечить минимальную защиту от проникновения, необходимую для многих потребительских товаров.
Тестирование
Большинство испытаний защиты от проникновения должны проводиться аккредитованной лабораторией. Многие тесты IP сложно организовать, потому что они требуют, чтобы вода распылялась на устройство под определенным давлением и под определенными углами. Тем не менее, тестирование IP67 легко выполнить в домашних условиях. Все, что вам нужно, это контейнер, достаточно большой, чтобы вместить ваше устройство, и достаточно глубокий, чтобы вмещать 1 метр воды, и это не обязательно должен быть бассейн.
При выполнении проверки IP67 в BES мы часто помещаем влагочувствительную бумагу внутри корпусов.Этот изменяющий цвет материал помогает определить наличие и место попадания воды. Ниже приведено изображение поликарбонатной трубки, которую BES использует для тестирования IP67 в нашей лаборатории. В этой установке используются простые детали, которые можно купить в большинстве хозяйственных магазинов, и она позволяет нам легко достичь постоянного давления воды 1,4–1,5 фунтов на квадратный дюйм в течение определенного периода тестирования (обычно 30 минут).
1 метр воды в прозрачной трубке. Тестируемое устройство (DUT) подключается к желтому тросу для быстрого извлечения.
Заключение
При принятии решения о том, как и в какой степени герметизировать корпус электроники, необходимо многое учитывать. Чтобы избежать каких-либо задержек с выпуском продукта, важно заранее планировать, четко определять среду использования и вовлекать инженеров на раннем этапе, чтобы любые элементы дизайна, нарушающие герметичность, были выявлены до того, как проект зайдет слишком далеко. Стремление к более высокому IP-рейтингу может значительно увеличить стоимость вашего продукта в виде удельной стоимости, времени разработки и увеличения размера устройства.
