Содержание

Как подключить жесткий диск

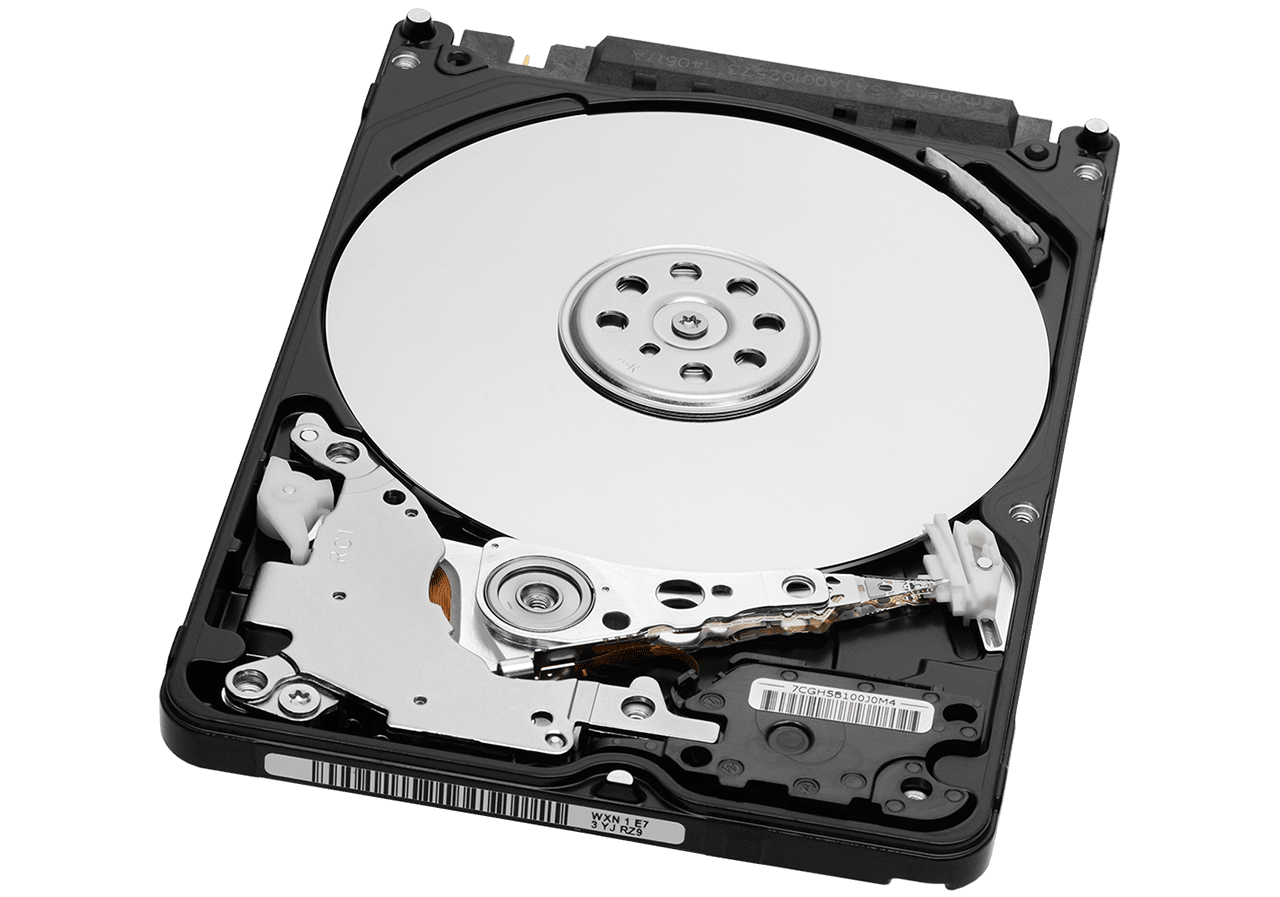

Жёсткий диск – это твердотельный накопитель, который так называется в отличие от флоппи – гибкого диска, давно уже юзерами не применяющегося. Операция по подключению жёсткого диска не так сложна и во многих случаях пользователь может все сделать самостоятельно, без обращения к специалистам-компьютерщикам.

В каких случаях приходится подключать жёсткие диски?

  • При апгрейде – замена старого накопителя на более мощный и объёмный.
  • Для расширения дисковой памяти. Например, для размещения компьютерных игр и каких-то приложений на отдельном жёстком диске.
  • При ремонте – замена вышедшего из строя накопителя на работоспособный.
  • Для считывания ранее записанной информации большого объёма.

Основные положения

Если в системном блоке с интерфейсом IDE больше одного жёсткого диска, тогда один из них на шине назначается главным, а второй – вспомогательным. Первый называется Master, а другой – Slave (Хозяин – Подчинённый). Такое подразделение требуется для того, чтобы при загрузке операционной системы после включения компьютер точно знал – какой именно диск является загрузочным.

Во всех случаях настройками в BIOS можно задать последовательность загрузки с накопителей. И вот в IDE это производится установкой перемычек на корпусах дисков по схеме, приведённой на корпусе.

По типу интерфейса жёсткие диски различаются на IDE – старого образца и SATA – во всех новых компьютерах. Если у вас старая модель системного блока, и вы собираетесь подключать новый жёсткий диск с интерфейсом SATA, понадобится приобрести специальный адаптер.

Старьё

Случается, берёшь в руки это старье и не можешь понять, что и куда подключить. Старый интерфейс IDE (1986 год) одевается на параллельный шлейф проводов. Обычно на материнской плате коннекторов либо 2, либо 4. Всегда чётное число, потому что работает правило Master/Slave (хозяин и слуга). Настройки могут задаваться перемычками (пример):

  1. Master – наличие джампера между крайними левыми контактами (7 и 8) регулирующего разъёма.
  2. Slave – отсутствие каких-либо перемычек.

Указанная конфигурация может меняться в зависимости от производителя, как и набор допустимых функций, задаваемых разъёмом. IDE интерфейс позволял с удобством подключить к компьютеру жёсткий диск и CD-привод одновременно. Этого хватало большинству пользователей. Недостатком параллельного интерфейса была малая скорость передачи. По-другому IDE обозначается в среде профессионалов как параллельный ATA или ATA-1. Скорость передачи таких устройств не превышает 133 Мбит/с (для ATA-7). С внедрением в 2003 году интерфейса последовательного SATA устаревающий протокол передачи информации стали называть параллельным PATA.

Название ATA-1 интерфейсу IDE было присвоено в 1994 году при его признании организацией ANSI. Формально это было расширение 16-битной шины ISA (предшественник PCI). Любопытно, что и в современном мире прослеживается тенденция использования интерфейсов видеокарт для создания портов присоединения жёстких дисков. Затем последовали ускоренный ATA-2 и пакетный ATAPI. Интерфейс IDE не поддерживается официально с декабря 2013 года. Подключить такой жёсткий диск на новую материнскую плату возможно только при наличии карты расширения.

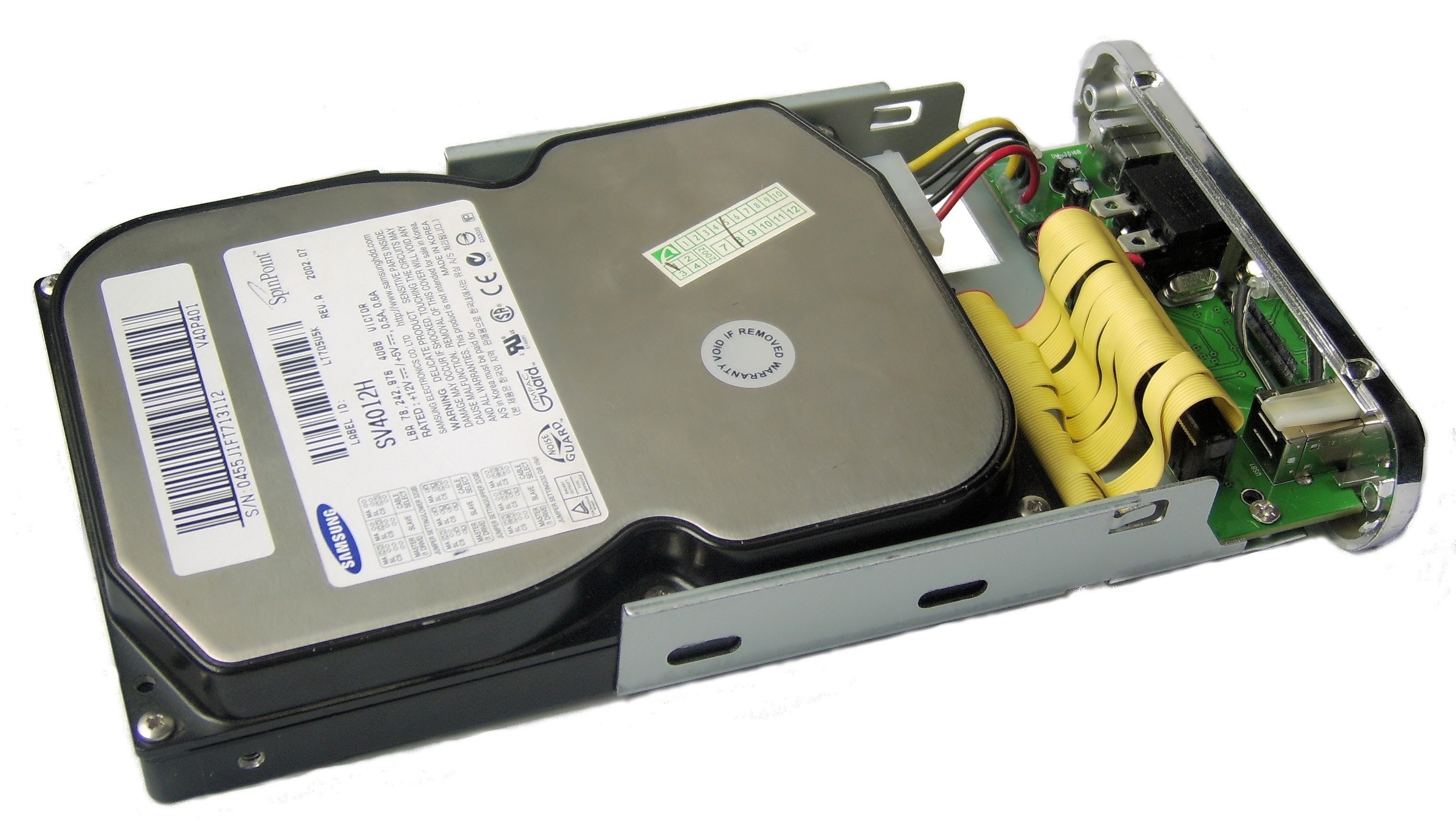

При помощи подобных устройств можно выполнять и прямо противоположную функцию: ставить на новые материнские платы жёсткие диски прошлого поколения. Так, например, на старенькой A7N8X-X всего лишь два IDE порта, но зато имеется целях 5 слотов PCI 2.2 под карты расширения. Универсальный адаптер как раз подходит к этому случаю. И можно поставить современный жёсткий диск вплоть до SATA3, но скорость его работы будет, разумеется, ниже максимальной в несколько раз.

Жёсткие диски под штатные интерфейсы IDE уже наверняка по большей части вышли из строя. И в мире их осталось не так уж и много. Осталось добавить к этому, что конфигурация устройств ATA меняется перемычками, а поясняющий рисунок находится прямо на корпусе устройства. Недобросовестные поставщики иногда джамперы оставляют себе, и не любая конфигурация в таком случае может быть осуществлена пользователем. Перемычек обычно не хватает.

Сегодня наблюдается новое поветрие: некоторое время вытесненные картами PCI Express на материнских платах вновь появляются традиционные PCI. Это значит, что «старье» при помощи адаптера теперь можно будет подключить к современному системному блоку.

Диски SATA

Специалисты в общем случае различают три поколения SATA. Градация ведётся по скорости передачи информации:

  1. SATA – 1,5 Гбит/с.
  2. SATA2 – 3 Гбит/с.
  3. SATA3 – 6 Гбит/с.

Стандартный диск SATA имеет два разъёма, один из которых используется для подачи питания, а второй служит шлейфом передачи данных. Не рекомендуется жёсткие диски менять местами, подключая к разным портам SATA. На вилках имеются ключи, благодаря которым нельзя провести неправильную стыковку разъёма.

Иногда на жёстком диске может быть представлена полезная информация, понятная любому продвинутому пользователю. Но иной раз обозначение склонно быть таким витиеватым, что осмыслить его под силу только настоящему профессионалу. Как, например, в этом случае.

Имеются данные о марке, серийном номере, технические данные и даже меры ёмкости диска. Но его интерфейс остаётся неизвестным. Это важно при выборе оборудования для компьютера с ограниченными возможностями. Если диск имел бы интерфейс SATA3, то бесполезно ставить такой в старенький системный блок. Имеется и много других аналогичных примеров. Заранее скажем, что этот диск интерфейса SATA 2.6. Следовательно, его скорость обмена информацией в предел составляет 3 Мбит/с.

Примечание. По мнению авторов, тиснение на металле в виде S2 означает ни что иное, как SATA 2.

Если информация о типе HDD интерфейса имеется

Как отличить? Во-первых, можно посмотреть на корпус. Вот изображение старенького уже диска, который поддерживает две скорости, следовательно, является устройством SATA2.

При извлечении из системного блока был снабжён джампером, снижавшим скорость.

Перемычка тотчас была снята, следовательно, теперь устройство будет функционировать вдвое быстрее. На шине SATA 2.0 материнской платы GA-H61M-D2-B3.

Это ещё раз говорит о том, что недостаточно купить системный блок, нужно ещё изучить все его устройство в целом и жёсткие диски, в частности. Накопители внутри были спарены при помощи специального навесного каркаса.

Этим достигается лучшая ремонтопригодность конструкции. Оба жёстких диска были оперативно извлечены из корпуса. В качестве альтернативы используется вариант установки в отсек (bay), где корпус крепится винтами с обеих сторон, и нужно снять для демонтажа две боковые крышки. Что не очень удобно, учитывая, что каждая из них обычно заедает. Редко встречаются корпусы системных блоков, где боковины изымаются простыми методами.

Если данные об интерфейсе HDD отсутствуют

Иногда на жёстком диске может отсутствовать информация о скорости передачи данных. В этом случае можно, конечно, запастись AIDA, но ещё проще посмотреть информацию в интернете. По прайсу или внешнему виду корпуса определяется марка накопителя.

Допустим, у нас в руках WD5000AAJS. Известно только одно – в обед ему будет сто лет. Следовательно, нужно ознакомиться с исторической справкой в интернете. Поскольку модели постоянно обновляются, то нужно ввести код, идущий через тире – 00YFA0. Поисковик быстро дал ответ, и теперь есть все основания утверждать, что пропускная способность канала составляет 3 Гбит/с (поколение SATA 2,5).

Выше уже говорилось, как подключить такое оборудование к устаревшей материнской плате, не имеющей SATA интерфейса. Поэтому перейдём к новой продукции.

Подключение SATA на шину exSATA

Когда инженеры подошли проблеме увеличения скоростей SATA до 12 Гбит/с и выше, то оказалось, что это экономически невыгодно. Энергетическая эффективность резко падает при одновременном росте цены. Кто-то заметил, что шина графических карт PCI Express без проблем работает с высокими скоростями, и тогда было решено сделать некий гибрид между нею и уходящим в прошлое SATA. Для этого разъем поделили на две части:

  1. Специфическую. Небольшой порт сбоку.
  2. Стандартную. Два порта для подключения SATA0.

На рисунке представлен сдвоенный порт exSATA. Сюда можно включить 4 жёстких диск с интерфейсом SATA, либо 2 exSATA, либо 1 exSATA и 2 SATA. Ниже приведён пример включения двух накопителей SATA в один порт exSATA.

Из-за своих больших размеров, охватывающих сразу три слота exSATA вилка называется в среде профессионалов хабом. Начать нужно с проверки BIOS. Оказалось, что некоторые системные платы могут выключать поддержку SATA, полностью переходя на Express, поддерживающую скорость до 16 Гбит/с.

Одновременно можно посмотреть возможности BIOS по поводу RAID-массивов. Напомним, что в последнем случае несколько жёстких дисков могут дублировать свою информацию для надёжности, либо включаться попеременно, чем значительно увеличивается скорость работы. Более подробно на эту тему говорить не позволяет размер статьи.

Выбранный AHCI является режимом по умолчанию для большинства систем. Он обеспечивает максимальную совместимость со старым оборудованием совершенно прозрачно для пользователя. Для безопасного «горячего» подключения дисков рекомендуется выставить соответствующую опцию в настройках BIOS.

При установке новой операционной системы задаётся последовательность подключения загрузочных носителей. Жёсткий диск на первое место не ставится. Вместо этого лидерство отдаётся флэшке или DVD-приводу.

Перед подключением

  • Извлеките вилку питания системного блока из сетевого фильтра или выключите весь сетевой фильтр. Иногда можно отключить блок питания кнопкой.
  • Откройте боковые стенки системного блока. В некоторых случаях для установки жёсткого диска необходимо временно извлечь некоторые мешающие модули. Главное – не забыть их установить обратно.

Как подключить жёсткий диск IDE

На материнской плате разъем IDE виден издалека. Узнать его можно по характерному слоту с множеством контактов и ключом, находящимся приблизительно в центре колодки.

На каждый порт обычно вешается шлейф разветвителя, так что на канале одновременно стоят хозяин и слуга.

Перед подключением диска на его корпусе нужно правильно сконфигурировать перемычки – Slave или Master. На корпусе обязательно будет схема, как это сделать.

Для дисков от разных производителей порядок вставки перемычек будет неповторимым (они как будто соревнуются в этом). Диск обязательно должен быть мастером шины, иначе с него невозможен запуск операционной системы (No IDE Master detected). Поэтому на приводе CD нужно обязательно выставить перемычку слуги.

После установки перемычек вставьте жёсткий диск в подходящую корзину и закрепите его четырьмя винтиками с обеих сторон. Подключите одиночный коннектор шлейфа данных к соответствующему разъёму на материнской плате. Подключите шлейфы питания. Здесь порядок значения не имеет.

Теперь можно закрыть крышки системного блока и подключать компьютер. Система сама должна обнаружить новые подключения и все настроить. Пользователю придётся только подтверждать операции в Мастере подключения нового оборудования.

Если система путается, где Master, а где Slave – тогда необходимо сделать назначения в BIOS. Сразу после включения питания нажмите неоднократно клавишу F2 иди Del (по-разному) чтобы открыть установки BIOS. Найдите интерфейс описания порядка загрузочных устройств, задайте параметры. Первым идёт CD-привод, с которого ставится система. Сохраните установки клавишей F10. После этого начнётся загрузка операционной системы.

Как подключить жёсткий диск SATA к старой материнской плате

Для подключения жёсткого диска SATA используется адаптер для шины PCI. Он может обладать тем или иным количеством портов, соответственно, жёстких дисков ставится несколько.

Вставьте карту в слот, подключите жёсткий диск, поставьте в отсек и закрепите с обеих сторон винтами – всего два или четыре винта. Желательно выбирать расположение модулей внутри системного блока таким образом, чтобы между ними по возможности оставалось достаточно свободного пространства для обеспечения вентиляции. А то при перегреве компьютер будет автоматически отключаться.

Теперь подключите шлейф питания к жёсткому диску. Если блок питания старого образца под IDE, для подключения SATA понадобится переходник. Теперь можно подключать шлейф данных к жёсткому диску. После загрузки системы следует установить драйвер с прилагаемого в комплекте DVD, и новый накопитель станет виден через Проводник.

Иногда иного диска, кроме SATA, нет. И тогда нужно снова поставить Windows через PCI-адаптер. Загрузчик не увидит накопителя, но даст возможность найти вручную. Вот тут и нужно будет отыскать на DVD нужный драйвер для текущей операционной системы. После этого установщик заметит диск, и можно будет создать разделы для новой операционной системы. Это совершенно точно, потому что авторы ставили таким образом «семёрку» на старенький системный блок.

Внешний жёсткий диск на USB 3.0

Последовательный интерфейс стал настолько быстрым (до 5 Гбит/с), что сейчас выпускаются внешние жёсткие диски на USB 3. 0. На материнской плате обычно имеются 20-pin сокеты, кроме того, часть портов выведена на заднюю стенку. Но если на жёсткий диск планируется поставить операционную систему, есть смысл поместить его внутрь системного блока. Переходников с 20-pin на microUSB 3.0 typeB обычно не удаётся найти, но можно использовать промежуточные переходники для стыковки.

Как подключить жесткий диск к компьютеру – инструкция [2020]

admin 24.07.2019 Загрузка…

Подключение основного или дополнительного накопителя – достаточно простая задача, с которой справится даже неопытный пользователь. Разъемы передачи данных и питания стандартизированы, проблемы могут возникнуть только при использовании HDD старого образца. В материале ниже рассмотрим особенности подключения жесткого диска, назовем некоторые нюансы этого процесса.

Подключение жесткого диска к стационарному компьютеру

Чаще всего HDD-накопитель подключается в системный блок настольного ПК. Такая процедура является наиболее простой – нужно только соединить несколько проводов. Оптимальный вариант – посмотреть на имеющиеся разъемы, идущие от материнской платы, и только потом покупать жесткий диск. Если требуется подключить уже имеющееся в наличии устройство, то при несовпадении типа контактов приобретается специальный переходник.

Тип жесткого диска

Посмотрев на имеющийся в наличии HDD, можно определить его тип. В настоящее время их всего два:

  • IDE – имеет два ряда контактов и довольно массивный порт для подачи питания (идет напрямую от блока). Это устаревший формат винчестеров, который можно встретить только в старых компьютерах. Если его подключение выполняется к такой же устаревшей материнской плате, проблем не возникнет, все нужные разъемы будут присутствовать. Если винчестер IDE подключается к новому ПК, то разъем питания от блока подойдет, а вот на контакты передачи данных придется купить переходник.
  • SATA – новый стандарт подключения жестких дисков, который обеспечивает более высокую скорость передачи данных. Шнур питания идет от блока, кабель передачи данных подсоединяется к материнской плате. Здесь так же важна совместимость системной платы и стандарта HDD. В противном случае приобретается переходник или реализуется внешнее подключение через USB-порт (подробнее об этом ниже).

Наглядно сравнить разъемы двух типов жестких дисков можно на следующем изображении.

Далее они сопоставляются с входами, которые расположены на системной плате. В зависимости от модели последней, могут совместно присутствовать SATA и IDE разъемы, либо только один из обозначенных вариантов.

Обратите внимание

В комплекте с жестким диском нет шнура для передачи данных, поэтому необходимо заранее проверить его наличие в комплектации материнской платы. Обычно производитель вкладывает один кабель, и если подключается второй HDD, то его покупка будет обязательной.

На блоке питания в основном присутствуют оба разъема подачи напряжения на винчестер. Питание, которое подается на IDE, также подходит для кулера системного блока, поэтому оно не ликвидировано в современном оборудовании.

Как подключить HDD к компьютеру

 Загрузка …

Сравнив разъемы и убедившись в наличии незанятого шнура передачи данных, можно приступать к непосредственному подключению. Пошаговая инструкция (общая):

Будет полезным

Если винчестер не отображается в проводнике, потребуется разметить незанятую область и присвоить букву в инструменте «Управление дисками». В редких случаях может понадобиться войти в BIOS и назначить очередность загрузки накопителей (если новый HDD определился как основной и по нему выполняется поиск операционной системы для загрузки).

Подключение HDD к ноутбуку

В отношении портативных ПК ситуация немного сложнее. Подключение жесткого диска к материнской плате зависит от конструкции ноутбука. Так, некоторые производители предусматривают данное действие и оставляют специальный отсек на тыльной стороне. От пользователя только требуется открутить пластиковую заглушку, отсоединить старый накопитель и поставить новый. В ноутбуках контакты соединяются напрямую, поэтому переживать о наличии свободного шнура не придется.

С случае, когда разъем для подключения HDD расположен глубоко в корпусе, придется разбирать всю аппаратную часть компьютера. На YouTube можно найти пошаговый процесс снятия элементов для отдельной модели ноутбука, однако при отсутствии опыта, дело лучше доверить специалистам.

Внешнее подключение HDD

Метод используется, когда:

  • требуется скопировать информацию с установленного в ПК жесткого диска;
  • нет возможности расположить внутри дополнительный накопитель (относится к ноутбукам).

Вопрос решается приобретением адаптера или так называемого внешнего корпуса для HDD. Если жесткий диск потребляет 5В, то в переходнике может отсутствовать отдельная подача питания. Того напряжения, что подается через USB-вход будет достаточно. Если используется полноразмерный 3,5 дюймовый диск, то потребуется адаптер питания, который будет подключаться в розетку и питать устройство.

Детальных инструкций, как подключить 2-й жесткий диск к компьютеру этим способом, давать не будем. Здесь все предельно просто: разъемы HDD соединяются с разъемами внешнего корпуса, затем в USB-вход компьютера подключается соответствующий шнур. Операционная система определит новое устройство, выполнит установку драйверов. После этого можно пользоваться накопителем в обычном режиме. Отключение жесткого диска от компьютера следует выполнять только после использования функции «Безопасное извлечение».

Представленная в статье информация поможет разобраться с подключением HDD к компьютеру или ноутбуку. Преимущество стационарного ПК заключается в наличии свободного места внутри корпуса, что позволяет устанавливать несколько дополнительных накопителей. В ноутбуках велика вероятность возникновения сложностей в процессе подключения, кроме того, задействовать более одного жесткого диска будет затруднительно. Если нет возможности вставить винчестер в корпус, применяется внешнее подключение через специальное устройство.

BIOS не обнаруживает или не распознает жесткий диск ATA/SATA

BIOS не обнаруживает или не распознает жесткий диск ATA/SATA.



Существует шесть основных причин, из-за которых BIOS системы может не обнаруживать наличие внутреннего жесткого диска. Здесь приведен список таких причин. Они не упорядочены, однако для выявления и устранения данной проблемы вы можете выполнить предложенные здесь действия одно за другим.

  1. Жесткий диск не включен в BIOS

  2. Драйверы Serial ATA не установлены должным образом

  3. Кабель данных неисправен или отключен

  4. Накопитель не вращается

  5. Неверная установка перемычек на накопителе

  6. Жесткий диск неисправен

Примечание. Разделы 3, 4, 5, и 6 применимы к системам ПК и Mac. Разделы 1 и 2 применимы только к системам ПК.

Более подробные пошаговые инструкции по обнаружению и устранению проблем, которым посвящена эта тема, см. в разделе Поиск и устранение неисправностей жестких дисков Serial ATA: «накопитель не обнаружен».

Если вы убедились в том, что для порта ATA или SATA задан параметр автоматического обнаружения или данный порт включен, но BIOS системы все еще не обнаруживает (не выполняет автоматическое обнаружение) дискового накопителя, попробуйте выявить/устранить проблему, выполнив следующие действия.

  1. Накопитель не включен в BIOS

    На большинстве персональных компьютеров после включения питания ненадолго отображается сообщение о входе в меню настроек системы.  Меню настроек системы также называется «BIOS системы» или, в некоторых случаях, «Настройка CMOS» — это одно и то же.
    Например, в системах Dell при загрузке компьютера в правом верхнем углу иногда отображается сообщение F2=Setup (F2=Настройка).

      Это значит, что для входа в меню настройки (BIOS) нужно нажать клавишу F2.   Метод входа в меню настройки зависит от производителя компьютера, поэтому за более точными сведениями следует обращаться к документации на соответствующую систему. Кроме того, вам может быть полезна эта ссылка.

    В меню настройки системы хранятся данные о дате и времени, а также настраиваются предпочтения загрузки, такие как NumLock или пароли.   Помимо этого, меню настроек системы используется для настройки многочисленных параметров аппаратного обеспечения.
    В частности, с помощью этого меню, как правило, выполняется управление жесткими дисками.  На простейшем уровне жестким дискам в меню настройки назначается нумерация Drive 0 (Диск 0), Drive 1 (Диск 1) и т. д. или, в некоторых случаях, Primary Master (Основной ведущий), Primary Slave (Основной подчиненный).   Вне зависимости от наименования к накопителю применима базовая настройка включения и выключения (иногда включающая параметр AUTOMATIC (АВТОМАТИЧЕСКИ) или его аналог).

       Жесткий диск может не обнаруживаться по причине того, что в меню настроек системы ему назначен параметр OFF (ВЫКЛ.).
    В большинстве случаев загрузочным является жесткий диск 0 или основной ведущий диск.  При добавлении второго диска в систему может потребоваться включить его в меню настроек системы.

    На приведенном в качестве примера снимке экрана представлен раздел настроек системы Dell для дисковых накопителей:



  • Драйверы материнской платы Serial ATA не загружены должным образом (особенно в ОС Windows XP/2000)

    Если ОС Windows XP/2000 устанавливается на накопитель, который будет использоваться в качестве загрузочного (т. е. на диск C:), то при установке ОС Windows накопитель может не обнаруживаться. Ниже представлены инструкции по правильному выполнению данной процедуры:

    1. Вставьте диск с ОС Windows XP/2000 в привод для компакт- и DVD-дисков.

    2. Выключите компьютер.

    3. Установите и подключите жесткий диск с интерфейсом SATA.

    4. Интерактивное Flash-руководство по выполнению данной процедуры см. здесь.

    5. Включите компьютер.

    6. Для некоторых встроенных контроллеров SATA необходимо установить драйверы, нажав клавишу F6 при появлении экрана настройки Windows.

      —Возможно, ранее вы не обращали внимания на информацию об использовании клавиши F6, поскольку при стандартной установке она появляется в нижней части экрана всего на несколько секунд. В процессе настройки появится экран с сообщением о том, что программа установки не нашла на компьютере установленные накопители и не может продолжить работу (образец сообщения см. на изображении экрана ниже).

      (Нажмите, чтобы увеличить)

    7. Для того чтобы поймать нужный момент и вовремя нажать клавишу F6, запустите процесс установки заново, нажмите клавишу Enter на экране «Добро пожаловать в программу установки» и следите за нижней частью экрана. Через несколько мгновений после загрузки файлов появится следующее сообщение: «Press F6 if you need to install a 3rd party SCSI or RAID driver» (Нажмите F6, если требуется установить особый драйвер SCSI или RAID). Сообщение будет отображаться на экране всего несколько секунд, поэтому клавишу F6 нужно нажать сразу, как только оно появится.

      (Нажмите, чтобы увеличить)

    8. После этого появятся другие сообщения, загрузка будет продолжена, как если бы это был обычный режим, но через какое-то время откроется экран, позволяющий установить драйверы для встроенного контроллера SATA. Экран будет выглядеть следующим образом (см. образец ниже).

      (Нажмите, чтобы увеличить)

    9. После нажатия клавиши S процесс установки драйверов продолжится и потребуются дискеты. После завершения установки драйверов появятся дополнительные инструкции.

      (Нажмите, чтобы увеличить)

    10. Вставьте дискету с драйверами для встроенного контроллера SATA.

    11. После загрузки драйверов начнется стандартный процесс установки ОС Windows XP/2000.

    Несколько дополнительных замечаний по применению дискеты с драйвером:
    Чтобы жесткий диск обнаруживался при новой установке, в начале установки необходимо загрузить драйверы дополнительного контроллера/материнской платы SATA.
    Драйверы контроллера/материнской платы находятся либо на комплектном компакт-диске, либо на веб-сайте производителя.

    Компания Seagate не предоставляет подобные драйверы; их необходимо получить у производителя материнской платы. Просто загрузите необходимые драйверы на дискету и держите ее под рукой.

  • Кабель данных неисправен или отключен

    • Всегда проверяйте разъемы материнской платы и жесткого диска на предмет изгиба или смещения контактов. Сгибание, защемление или давление на кабели данных может привести к разрыву проводов под изоляцией при отсутствии внешних признаков подобного разрыва на внешней стороне кабеля. При наличии сомнений в целостности кабель данных следует заменить.
    • Кабели SATA, по рекомендации Seagate, не должны быть длиннее 39,37 дюймов (1 метр). Дополнительные сведения см. в коде документа Doc ID 182453.

      Ниже представлено несколько изображений кабелей Serial ATA. Чтобы увеличить изображение, щелкните его.


    • Если кабель данных поврежден или неправильно подключен, BIOS не сможет обнаружить жесткий диск.
      В частности, кабели Serial ATA иногда выпадают из разъемов. Обязательно убедитесь в том, что кабели SATA надежно подключены к разъему порта SATA.
    • Для проверки проще всего заменить кабель. Если при этом проблема не устранится, то ее причиной является не кабель.
    • Применимо к жестким дискам ATA Seagate рекомендует использовать кабели UDMA длиной не более 45,72 см. Кабели UDMA оснащены разъемами с цветовой кодировкой, которые при подключении необходимо правильно расположить.
      • Синий разъем подключается к материнской плате.
      • Серый (средний) разъем используется для подключения подчиненных устройств.
      • Черный разъем используется для подключения ведущих устройств.

      См. изображение ниже:
      (Нажмите, чтобы увеличить)

  • Накопитель не вращается

    Накопитель не будет вращаться, если к нему не поступает питание или поступает недостаточное количество питания. Чтобы узнать, является ли это причиной необнаружения жесткого диска в BIOS, сделайте следующее:

    1. Выключите компьютер.

    2. Откройте корпус компьютера и отключите кабель данных от жесткого диска. После этого перестанут передаваться команды об экономии энергии.

    3. Включите систему. Проверьте, вращается ли жесткий диск. Коснувшись боковой стороны жесткого диска, вы должны почувствовать легкую вибрацию. Если вы не слышите или не ощущаете вибрации жесткого диска, то он не запущен.

      Если невозможно определить, вращается ли накопитель:

      1. включите компьютер и прислушайтесь;

      2. выключите компьютер;

      3. отключите кабель питания компьютера;

      4. отключите кабель питания рассматриваемого жесткого диска;

      5. повторно подключите кабель питания компьютера;

      6. включите компьютер, чтобы определить, были ли слышны звуки работы накопителя ранее; и

      7. затем повторите те же действия, теперь уже подключив питание к жесткому диску и прислушиваясь к звукам работы диска.

    4. Подключите кабели питания к такому устройству, как дисковод для компакт-дисков или DVD-дисков, чтобы точно знать, что используемый кабель питания находится в хорошем состоянии.
    5. Проверьте источник питания компьютера, чтобы определить, предоставляет ли он достаточно электроэнергии для работы накопителей и устройств, подключенных к компьютеру.
    6. Если накопитель так и не начал вращаться, подключите его к другому компьютеру, если это возможно.
    7. Подключите накопитель к корпусу SATA-USB или его аналогу, если это возможно.
    8. Если все эти действия так и не привели к тому, что накопитель начал вращаться, посетите страницу гарантийного обслуживания, чтобы оформить заказ на замену по гарантии.
  • Неверная установка перемычек на накопителе

    Serial ATA:      при наличии жесткого диска SATA 3,0 Гбит/с, который не определяется контроллером SATA 1,5 Гбит/с или вызывает блокировку системы при подключении к контроллеру SATA 1,5 Гбит/с может потребоваться снизить скорость жесткого диска SATA 3,0 до 1,5 Гбит/с, чтобы система смогла распознать его. Дополнительную информацию по изменению настроек перемычки в целях снижения скорости передачи жесткого диска SATA см. в этой статье базы знаний.
    -(Нажмите, чтобы увеличить) Настройки перемычки для жестких дисков Seagate SATA
    -(Нажмите, чтобы увеличить) Настройки перемычки для жестких дисков Maxtor SATA

    ATA:  для всех жестких дисков Seagate ATA, поддерживающих параметр перемычки Cable Select (Выбирается кабелем), рекомендуется задать параметр Cable Select (Выбирается кабелем). Если ваш компьютер был собран до октября 1998 года и не поддерживает UDMA 66 или выше, вам потребуется использовать настройки перемычки Master/Slave (Ведущий/подчиненный).

    -(Нажмите, чтобы увеличить) Настройки перемычки для жестких дисков Seagate ATA
    -(Нажмите, чтобы увеличить) Настройки перемычки для жестких дисков Maxtor ATA

    При использовании для перемычки параметра Cable Select (Выбирается кабелем) на жестком диске ATA для всех устройств, подключенных к кабелю UDMA, также необходимо задать параметр Cable Select (Выбирается кабелем). При использовании параметра перемычки Cable Select (Выбирается кабелем) кабель определяет, относится ли устройство к ведущим или подчиненным. Дополнительные инструкции см. в коде документа Doc ID 196299.

  • Жесткий диск неисправен

    Если выполнение вышеперечисленных проверок и процедур не привело к должному обнаружению жесткого диска, попробуйте протестировать данный диск с помощью Средств SeaTools для DOS (см. руководство здесь). Если средства SeaTools не обнаруживают диск после выполнения вышеперечисленных инструкций или если отображается код ошибки, свидетельствующий о неисправности жесткого диска, перейдите на нашу страницу гарантийного обслуживания, чтобы оформить заказ на замену по гарантии.

Подключение Второго Жесткого Диска к Компьютеру или Ноутбуку, Если Windows Не Видит

Ну вот, настало время, когда и мне уже не хватает места на жестком диске моего ноутбука на операционной системе Windows. Из-за большого количества отснятого материала для видеокурсов, уроков, графики и всего остального не спасает даже внешний 2х террабайтный накопитель. И в связи с этим я решил поделиться с Вами некоторыми идеями и инструкциями, как установить на компьютер или ноутбук два жестких диска и подключить их к разъему SATA так, чтобы оба были видны в Windows 10 или 7.

Как подключить жесткий диск в компьютер на Windows?

Со стационарным компьютером дело обстоит намного легче, чем с ноутом, поэтому давайте начнем с него. Итак, вы уже знаете, как выбирать жесткий диск, на какие характеристики опираться при покупке, поэтому оставим эту тему за рамками сегодняшней статьи.

  • Прежде всего, еще перед покупкой, вы должны были разобраться, какие свободные разъемы для подключения дисков имеются на вашей системной плате — старый IDE или одна из разновидностей SATA.
  • И второе — какие свободные разъемы питания имеются на Блоке питания.

Современные хард-диски, материнки и БП работают с разъемами типа SATA. Однако, если на блоке питания они все уже заняты, то позаботьтесь также о покупке переходника Molex-SATA, чтобы подключить ваш второй диск к питанию типа Molex.

Если же вы хотите задействовать вторым старый хард диск с подключением к материнской плате типа «IDE», а последняя у вас новая и уже не имеет такого входа, то покупаем переходничок с IDE на SATA.

Другой вариант подключить жесткий диск к компьютеру, в котором нет для него соответствующего разъема, — использовать специальный IDE-SATA контроллер PCI. Плюс его в том, что с ним можно как подключить старый IDE диск к новой плате, так и новый SATA диск к старой материнке. Выглядит он как карта расширения, которая вставляется в слот PCI на системной плате и добавляет к ней поддержку работы с IDE устройствами. Напомню, что к стандартному шлейфу можно подсоединить сразу два диска или дисковода.

Допустим, вы уже выяснили все свои нюансы, приобрели второй жесткий диск и при необходимости переходники, и теперь надо его установить в корпус и подключить к материнской плате и блоку питания. Сначала закрепляем винчестер в специальной корзине в корпусе, либо вставляем его по направляющим и закрепляем специальным крепежом или обычными винтами — в зависимости от конструкции корпуса компьютера.

После этого подключаем «маленький» SATA к соответствующим разъемам на задней части диска и на материнской плате, а в розетку SATA большего размера (для питания) вставляем либо переходник, соединенный с кабелем от блока питания, либо непосредственно кабель БП с SATA вилкой. Делаем это осторожно, чтобы не сломать розетку на жестком диске, так как снизу ограничителя нет и можно легко отломать кусок платы с контактами этого разъема.

На приведенном ниже скриншоте зелеными стрелками обозначены широкие SATA, подключающие второй жесткий диск к блоку питания, а красными — узкие, которые идут к материнке.

Да, не забудьте, что все подключения нужно делать при отключенном от розетки БП, либо при выключенном тумблере питания, если таковой на нем имеется. Как видите — ничего сложного нет.

Как установить и подключить второй жесткий диск к ноутбуку?

Неужели возможно подключить к ноутбуку второй жесткий диск? Да, сегодня можно увеличить объем места не только на стационарном ПК, но и в ноутбуке. И для этого совсем необязательно заменять стандартный жесткий диск, который уже в ноуте имеется. А следовательно, не придется столкнуться со всеми сопутствующими проблемами, такими как перенос файлов и переустановка Windows и всех программ на новый винчестер.

Второй жесткий диск в ноутбук размером 2.5 дюймов подключается при помощи специального переходника, который устанавливается вместо нотбучного DVD привода. Согласитесь, сейчас этим устройством почти никто не пользуется. А при необходимости просмотра дисков всегда можно воспользоваться внешним, подключаемым по USB.

Вот таким образом выглядит данный переходник, изобретенный (или скопированный?) китайцами:

В интернет-магазинах его можно найти по названию «2nd SSD HDD HD Hard Disk Driver Caddy SATA for 12. 7mm CD / DVD-ROM Optical Bay». Внутри и снаружи этого адаптера имеется разъем для подключения диска и для подключения самого переходника к плате ноутбука.

Итак, вставляем винчестер в адаптер. Возможно, также еще придется прикрутить самостоятельно крепление к задней стороне адаптера, за которое он будет привинчиваться к корпусу ноута.

Показать результаты

Проголосовало: 3941

Далее ищем на корпусе ноутбука где-то по центру со стороны DVD привода винт крепления. Возможно, для этого придется также снять крышку. Вывинчиваем его и вытаскиваем дисковод.

И на его место вставляем адаптер и точно также закрепляем тем же винтом. После этого в меню «Компьютер» появится новый жесткий диск, который после форматирования можно полноценно использовать.

Как установить в компьютер 2 жесткий диск маленького размера?

Говоря о подключении жесткого диска нельзя не затронуть и такую проблему, с которой иногда сталкиваются пользователи, когда есть необходимость установить винчестер или SSD 2. 5″ в компьютер, в корпусе которого имеются крепления только под стандартные диски размером 3.5″. На этот случай также имеются специальные переходники, в котором можно такой хард закрепить и вставить в штатное место под диски большего диаметра.

Что делать, если система Windows не видит второй жесткий диск, и он не запускается вместе с компьютером?

Еще одна распространенная проблема, с которой можно столкнуться при установке дополнительного винчестера в компьютер, это когда Windows не видит второй жесткий диск. Почему он не запускается вместе с системой?

Прежде всего, если вы используете переходник, то дело может быть в нем. Используйте заведомо исправные адаптеры.

Если же вы его не использовали или ваш переходник рабочий, то все дело скорее в настройках BIOS. Точнее, неправильно задан режим работы контроллера жестких дисков компьютера, из-за чего он не загружается в системе Windows.

  1. Перезагружаем ПК или ноутбук и при появлении первых надписей на экране зажимаем клавишу для перехода в BIOS (Del, F10 или какая-то еще, в зависимости от вашей модели)
  2. Заходим в BIOS и ищем пункт «SATA Controller» (или SATA ATA/IDE/Raid Config, Mass Storage Controll или что-то еще типа того для установки режима работы HDD).
  3. Если вы подключили к материнской плате диск с по кабелю SATA и при этом на компьютере установлена современная операционная система Windows 10, 7 или 8, то в данном пункте может быть активирована позиция AHCI, IDE, Native или Enchansed. При этом
    только в режиме AHCI будет достигаться максимальная скорость передачи данных с диска.
  4. Если же более старая Windows, или если винчестер подключался то только IDE, Native или Enchansed.
  5. Также должны быть активированы (Enabled) сами контроллеры дисков.

Приведу пару скриншотов из разных BIOS с данными настройками:

Если в вашем компьютере 2 жестких диска (или диск + DVD привод) и оба они подключены по шлейфам IDE, то проблема может заключаться в неправильной их настройке между собой. Если у вас как раз такое подключение и в BIOS вы видите следующую картинку:

то это ваш случай. В данной конфигурации (когда оба по IDE подключены) один диск должен быть Master, то есть главный, тот на котором Windows, а другой Slave, то есть второстепенный.

Настраивается этот приоритет при помощи специальной перемычки (джампера), устанавливаемой на контакты на задней части корпуса.

Все возможные положения данной перемычки и их режимы описаны как правило на наклейке на корпусе диска. У разных производителей они могут отличаться.

Из нашей таблицы мы видим, что если на диске установлен Windows и он у нас будет главным (Master), или если он используется один, то ставим перемычку на первые 2 вертикальных контакта. Если же второстепенным (Slave) то перемыку снимаем вовсе.

Проделываем это с нашими винчестерами и снова заходим в BIOS. Теперь они автоматически определятся материнской платой компьютера. Должна нарисоваться такая картинка

После чего Windows увидит, что к компьютеру подключен второй жесткий диск, и с ним можно будет работать.

Спасибо!Не помогло

Цены в интернете

Александр

Опытный пользователь WiFi сетей, компьютерной техники, систем видеонаблюдения, беспроводных гаджетов и прочей электроники. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса «Все секреты Wi-Fi»

Задать вопрос

Как подключить жесткий диск к роутеру — инструкции для маршрутизаторов 5 популярных брендов

TP-Link

С устройствами этой марки тоже не будет проблем: роутеры TP-Link имеют дружественный интерфейс, разобраться с которым можно интуитивно.

Как делать:

  1. Подсоединяем диск к маршрутизатору.
  2. Перезапускаем роутер.
  3. Используя браузер, входим в меню для настройки параметров.
  4. Находим раздел, предназначенный для создания общего сетевого доступа. Он называется “Network Sharing”.
  5. Кликаем на службу общего доступа — “Sharing Service”.
  6. Нажимаем “Редактировать”. В англоязычном меню это называется “Edit”.
  7. Вводим имя диска и разрешаем клиентам пользоваться им. Для этого необходимо нажать “Share this volume”.
  8. В том же разделе — “Network Sharing”, переходим к учеткам юзеров — “User Accounts”. Тут нужно создать администраторский и гостевой профили.
  9. Теперь кликаем “Start” в “Sharing Service”.

Все готово.

Huawei

Закоммутировать HDD и сетевой девайс, и зайти в настройки маршрутизатора, используя браузер.

  • Теперь нажимаем: “Network Application” → “USB Application” (находится в расположенном вертикально меню, с левой стороны) → “Enable FTP Server”.
  • Дальше прописываем данные авторизации, название хранилища и путь к нему.
  • Кликаем “Apply” для сохранения настроек.

Zyxel Keenetic

После подключения винчестера к порту устройства, в меню настроек проставляем галочки напротив следующих полей:

  • “Включить”,
  • “Автомонтирование новых USB-дисков”,
  • “Разрешить доступ без авторизации”.

Теперь надо убедиться, что устройство распознало HDD. Сделать это можно в одноименной вкладке.

Рекомендация: если у вас Zyxel Keenetic старого образца с памятью до 128 Мб, лучше включить файл подкачки как минимум на 256 Мб. Стоит отметить, что он будет нагружать “жесткий” дополнительно.

Что делать дальше:

  1. Настроить общедоступность в “Сети Windows”. Для этого следует выбрать папку и обозначить, как ее должны видеть клиенты.
  2. Создать учетки во вкладке “Пользователи” и раздать привилегии.
  3. Указать каталог для хранения скачанных файлов.

Если вы — владелец телевизора, поддерживающего DLNA, активируйте соответствующую опцию в одноименной вкладке. Это делается в разделе “Приложения”.

Вы также можете разрешить удаленно подключаться к хранилищу — через интернет. Как это делается — в таблице.

Этап 1: Создание сервера IPsec Virtual IP

В разделе “IPsec VPN” (находится в меню “Безопасность”).

Если нужно разрешить пользоваться интернет-подключением, необходимо отметить поля включения и трансляции адресов клиентов (NAT).

Этап 2: Устанавливаем режим работы

      Вкладка “KeenDNS” (находится в “Приложениях”. Тут можно выбрать режим функционирования:

  1. через облако — доступ дается только по HTTP;
  2. прямой доступ — разрешает любой протокол, если нет ограничений от провайдера.

MikroTik

Здесь подключение внешнего хранилища настраивается не через веб-интерфейс, а с помощью программы Samba.

Как действовать:

  1. Отформатировать диск. Для этого открываем приложение, заходим в “Disks” и кликаем по “Format Drive”.
  2. Теперь требуется щелкнуть по “IP”, перейти в “SMB” и поставить галочку возле опции “Enabled”.
  3. Дальше называем сеть. Если нужно, можно ввести комментарий.
  4. Открываем гостевым устройствам содержимое накопителя. Для этого нажимаем “Allow Guest”, для всех — “all”.
  5. Теперь подтверждаем действие, кликнув по “Apply” и нажимаем “Shares”.

Важно! Заполненный какими-нибудь файлами носитель WiFi маршрутизаторы MikroTik не примут. Винчестер нужно сначала отформатировать.

Дать общий доступ к файлам в домашней сети с помощью роутера и внешнего накопителя — нетрудно, если пользоваться этими инструкциями. Даже если ваш маршрутизатор выпущен под другим брендом — не отчаивайтесь: посмотрите, какое меню больше всего похоже, и действуйте по аналогии.

Как подключить старый IDE жесткий диск к новому компьютеру

Нам часто присылают письма с вопросом, как подключить древний винчестер с интерфейсом IDE к современному компьютеру, не обладающему устаревшими разъемами, или даже к ноутбуку.

Все предельно просто. Возможны два варианта.

Постоянное подключение IDE- винчестера к материнской плате.

Делается это через соответствующий переходник, который стоит не очень дорого, но и  найти его в продаже бывает не так просто. Накопитель устанавливается внутрь системного блока как обычно и подключается с использованием SATA (питание и данные). Но, честно говоря, ставить старое устройство в современный компьютер не рационально. Оно будет шуметь и потрескивать головками, а кроме того, его быстродействие будет далеко не самым лучшим. Даже самый слабый современный жесткий диск обойдет его по скорости с большим запасом. Значительно удобнее переписать все его содержимое на новую и более емкую модель с интерфейсом SATA.


Переходник IDE <—> SATA


Переходник с закрытым корпусом. В остальном он ничем не отличается от предыдущей модели


Еще один вариант переходника. Компактная модель от TRENDnet

Временное подключение IDE- винчестера с помощью USB адаптера

Этот вариант предпочтительнее. Владельцам десктопов не придется снимать крышку системного блока, а обладателям ноутбуков вообще без него не обойтись. Покупается USB-адаптер для подключения IDE винчестеров форм-факторов 2,5 и 3,5 дюйма. К сожалению, в продаже их все меньше и меньше.

Но будьте осторожны, можно перепутать и купить адаптер только для SATA винчестера, коих сейчас большинство. Кроме того, не будут бесполезными док-станции, в основном они позволяют подключить только жесткие диски с интерфейсом SATA.


Адаптер с разъемом USB. В комплекте имеется насадка для подключения IDE 40-штырькового ноутбучного разъема


Самый универсальный адаптер от AgeStar. Можно подключить любые модели винчестеров. Кроме того, таким переходником можно подключить оптический привод CD-ROM и DVD-ROM с интерфейсом IDE к нетбуку

Однако есть один нюанс. Скорость работы накопителя в первом решении будет максимальной, так как устройство подключается напрямую к материнской плате, а во втором случае будет ограничена пропускной способностью USB 2.0 (480 Мбит/с) – на практике скорость достигает максимум 24-26 Мбайт/с, да и то не всегда. Все адаптеры с более совершенной шиной USB 3.0 позволяют подключать только SATA-винчестеры.

Мой совет такой. Пользуйтесь USB-переходниками, но при первой возможности сбрасывайте данные на более современный диск и отказывайтесь от старого стандарта IDE.

Получайте анонсы новых статей прямо на почту

Похожие материалы:

Как подсоединить жесткий диск

Как подсоединить жесткий диск и не просто подсоединить, а что бы он ещё к тому же определился в BIOS и на него установилась операционная система и прекрасно работала, вот об этом наша статья. Для примера возьмём компьютер у моего товарища по работе, на который он уже месяц безрезультатно пытается установить операционную систему.

Как подсоединить жесткий диск

И вот наш компьютер, на нём вообще нет ни одного жёсткого диска, я даже фотографию прикладывать не буду, а на что там смотреть, системный блок без жёстких дисков. А смотреть есть на что, а именно какие разъёмы присутствуют на материнской плате для подключения жёстких дисков и сколько их, а значит прикладывать фото придётся. Компьютер у нас новый и на материнской плате имеются разъёмы SATA, и один свободный разъём IDE, значит подключить мы сможем как винчестеры нового образца, так и устаревшего.

Наш компьютер будет состоять из SATA и IDE-устройств, мы сами соберём его, произведём настройки в BIOS и установим операционную систему. На материнской плате установленной на нашем компьютере имеется один свободный разъём IDE синего цвета и уже подключенный DVD-ROM, он интерфейса подсоединения SATA, подключен он к нашей материнской плате с помощью информационного шлейфа SATA жёлтого цвета. Имеется ещё один разъём SATA, но мы его трогать не будем. К одному разъёму IDE на материнской плате подключается с помощью шлейфа до двух устройств, то есть к нашему разъёму можно будет подсоединить например два жёстких диска или один жёсткий диск и CD/DVD привод, мы будем подключать два винчестера.
Наш компьютер

Берём два жёстких диска— параллельного интерфейса подключения накопителей IDE, это- Western Digital и Seagate

Два наших винчестера мы подсоединим к материнской плате с помощью 80-жильного шлейфа IDE, сделаем это правильно.

Интерфейсный кабель подсоединения жёсткого диска IDE имеет специальный ключ, с помощью которого присоединить неправильно у вас просто не получиться.

На иллюстрации показан шлейф, у него отсутствует один контакт, ниже разъём на материнской плате, там он тоже отсутствует, как бы выломан или можно сказать так: на шлейфе есть выступ, а на IDE-разъеме в материнской плате есть прорезь. Посмотрите- слева интерфейсный кабель питания, у него белым цветом помечен крайне правый проводник, указывающий на разъём питания жёсткого диска, он находится справа, это говорит нам что подключено всё правильно.
Жёсткий диск Seagate мы настроим как ведущий (Master), на него мы установим операционную систему, он должен быть подключен к разъёму на конце шлейфа, а второй Western Digital у нас будет подчинённым (Slave), подключим его к разъёму по середине шлейфа. Далее смотрим инструкцию расположенную на верхней части наших хардов, это информация о положении специальных перемычек с помощью которых два наших устройства будут успешно работать в нашем системном блоке, более подробная информация о перемычках в нашей статье  Перемычки на жестком диске  Контакты на которые должна быть насажена перемычка располагаются на торце винчестера, посмотрим поближе инструкцию

Слева наклейка с жёсткого диска Seagate, что бы устройство работало в режиме ведущего (Master), перемычка должна быть насажена на крайне левые котакты, а у винчестера Western Digita, он у нас будет подчинённым (Slave) четвёртые.

Ставим перемычки на устройства: Seagate, в режиме ведущего (Master)


Western Digita, подчинённый (Slave)

Устанавливаем винчестеры в корзину системного блока на расстоянии друг от друга, для предотвращения перегрева.

 Сверху Seagate (Master) подключен к крайнему разъёму шлейфа, а Western Digital к середине





Подключаем питание жёстких дисков, видим, что забыли подсоединить шлейф SATA CD/DVD привода жёлтого цвета,





подсоединяем и включаем компьютер, заходим сразу в BIOS.

 Все наши SATA и IDE устройства прекрасно определились





 Seagate (Master)





  Western Digital, подчинённый (Slave)





И наш CD/DVD привод





Далее выставляем наш дисковод первым загрузочным устройством



 и устанавливаем операционную систему.

 Статьи по теме

Метки к статье: Жёсткий диск Железо и периферия BIOS

История жестких дисков

2016 отмечает 60-летие -й годовщины -летия почтенного жесткого диска (HDD). В то время как новые компьютеры все чаще используют твердотельные диски (SSD) в качестве основного хранилища, жесткие диски остаются лидерами в области недорогих хранилищ данных большой емкости. Это большая причина, по которой мы до сих пор используем их в наших модулях хранения. Давайте посмотрим на Wayback Machine и посмотрим на историю жестких дисков. Давайте также подумаем о том, что нас ждет в будущем.

Все началось с RAMAC

IBM создала первый коммерческий компьютер на основе жесткого диска и назвала его RAMAC — сокращение от «Метод произвольного доступа для учета и контроля».Его система хранения данных называлась IBM 350. RAMAC был большим — для работы требовалось целое помещение. Одна только система хранения на жестком диске была размером с два холодильника. Внутри было уложено 50 24-дюймовых пластин.

Для этого у клиентов RAMAC было меньше 5 МБ — это верно, мегабайт и дискового пространства. Маркетологи IBM не хотели, чтобы RAMAC хранил больше данных. У них не было или идей, как убедить клиентов, что им нужно больше места для хранения.

заказчиков IBM разделили более 3200 долларов за привилегию доступа к этой информации и ее хранения. МЕСЯЦ . (IBM сдавала свои системы в аренду.) Это эквивалентно почти 28 000 долларов в месяц в 2016 году.

Шестьдесят лет назад хранилище данных стоило 640 долларов за мегабайт в месяц. По тарифам IBM на хранение в 1956 году новый iPhone 7 будет стоить около 20,5 миллионов долларов в месяц. RAMAC тоже было намного сложнее засунуть в карман.

Подключи и работай

В наши дни можно разместить 2 ТБ на SD-карте размером с почтовую марку, но полвека назад все было по-другому.IBM продолжала совершенствовать ранние накопители на жестких дисках, но системы все еще оставались большими и громоздкими.

К началу 1960-х заказчики мэйнфреймов IBM хотели увеличить емкость хранения, но у них просто не было места для установки устройств хранения размером с холодильник. Итак, умные люди в IBM придумали решение: съемное хранилище.

Дисковый накопитель IBM 1311, представленный в 1962 году, привел к использованию дисковых пакетов IBM 1316 Disk Packs, которые позволили заказчикам мэйнфреймов IBM расширять свою емкость хранения настолько, насколько им было нужно (или могли себе позволить).IBM резко сократила размер дисков — с 24 дюймов в диаметре до 14 дюймов. Пакеты 9-фунтовых дисков помещаются в устройство размером с современную стиральную машину. Каждый пакет может содержать около 2 МБ.

Со своей стороны, я помню, как в детстве в середине 1970-х путешествовал по центру обработки данных и вблизи видел съемные пакеты дисков IBM. Они выглядели примерно того же размера и размеров, что и праздничный торт: большие герметичные пластиковые контейнеры с ручками наверху.

Компьютеры превратились из дорогостоящих диковинок в деловом мире во все более важные устройства, необходимые для выполнения работы. IBM System / 360 оказался чрезвычайно популярным и влиятельным мэйнфрейм-компьютером. IBM создавала разные модели, но нуждалась в гибком хранилище для всей линейки продуктов 360. Таким образом, IBM создала стандартное соединение с жестким диском. Другие производители переняли эту технологию, и родилась кустарная промышленность: сторонние хранилища на жестких дисках.

Революция ПК

До 1970-х годов компьютеры были огромными, дорогими и очень специализированными устройствами, которые могли себе позволить только крупнейшие предприятия, университеты и государственные учреждения.Падение цен на электронные компоненты, увеличение плотности микросхем памяти и другие факторы привели к появлению новой отрасли: персональных компьютеров.

Изначально персональные компьютеры обладали очень ограниченными, почти ничтожными возможностями хранения. Некоторые использовали для хранения перфорированную бумажную ленту. Другие использовали аудиокассеты. В конце концов, персональные компьютеры будут записывать данные на гибкие диски. И со временем стоимость жестких дисков упала настолько, что пользователи ПК тоже могли иметь такой.

В 1980 году молодая компания-выскочка по имени Shugart Technology представила жесткий диск емкостью 5 МБ, предназначенный для использования в современных персональных компьютерах.Это было всего 5,25 дюйма в диаметре. Привод стоил 1500 долларов. Он оказался достаточно популярным, чтобы стать фактическим стандартом для ПК на протяжении 1980-х годов. Shugart сменила название на Seagate Technology. Ага. Это Seagate.

За 25 лет технология жестких дисков сократилась с устройства размером с холодильник до чего-то менее 6 дюймов в диаметре. И это было бы ничто по сравнению с тем, что должно было произойти в следующие 25 лет.

Пришествие RAID

Важная глава в предыстории Backblaze появляется в конце 1980-х, когда трое компьютерных ученых из США.К. Беркли ввел термин «RAID» в исследовательском документе, представленном на конференции SIGMOD, ежегодном мероприятии, которое проводится до сих пор.

RAID — это аббревиатура, обозначающая избыточный массив недорогих дисков. Идея состоит в том, что вы можете взять несколько дискретных запоминающих устройств, в данном случае жестких дисков, и объединить их в одну логическую единицу. Разделение работы по записи и чтению данных между несколькими устройствами может ускорить перемещение данных. Это также может снизить вероятность потери данных.

Исследователи из Беркли были не первыми, кто придумал эту идею, которая возникла с 1970-х годов. Они сделали монеты — акроним, который мы используем до сих пор.

RAID

жизненно важен для Backblaze. RAID — это то, как мы строим наши модули хранения. Наша последняя разработка Storage Pod включает 60 отдельных жестких дисков, собранных в четыре RAID-массива. Затем Backblaze развил эту концепцию, реализовав собственный механизм кодирования стирания Рида-Соломона для работы в наших хранилищах Backblaze.

Благодаря нашей последней конструкции Storage Pod мы смогли втиснуть 480 ТБ в одно шасси, занимающее 4U в стойке или около 7 дюймов вертикальной высоты в стойке для оборудования. Это совсем не то, что RAMAC имеет 5 МБ хранилища размером с холодильник. Фактически, в 96 миллионов раз больше хранилища.

Больше, лучше, быстрее, больше

На протяжении 1980-х и 1990-х годов производители жестких дисков и ПК вводили новшества и безвозвратно изменили рынок. 5,25-дюймовые диски вскоре уступили место 3,5-дюймовым.(В Backblaze мы по-прежнему используем 3,5-дюймовые диски, предназначенные для современных настольных компьютеров, в наших модулях хранения.) Когда ноутбуки стали популярными, диски снова стали уменьшаться до 2,5 дюймов. Если сегодня вы используете ноутбук с жестким диском, скорее всего, это 2,5-дюймовая модель.

Потребность в более качественном, быстром, надежном и гибком хранилище также привела к появлению различных интерфейсов: IDE, SCSI, ATA, SATA, PCIe. Производители дисков улучшили производительность за счет увеличения скорости вращения шпинделя — скорости двигателя, вращающего жесткий диск.Стандартным было 5400 оборотов в минуту (об / мин), но 7200 оборотов дали лучшую производительность. Seagate, Western Digital и другие компании повысили ставку, представив диски со скоростью вращения 10 000 и, в конечном итоге, 15 000 об / мин.

IBM первой выпустила коммерческий жесткий диск и за десятилетия вывела на рынок бесчисленное множество инноваций в области жестких дисков. В 2003 году IBM продала Hitachi свое подразделение по хранению данных. Многие накопители Hitachi, которые мы используем здесь, в Backblaze, ведут свое происхождение от IBM.

Твердотельные накопители

Даже когда жесткие диски нашли место в ранних компьютерных системах, также создавались системы хранения на основе RAM.Непомерно высокая стоимость компьютерной памяти, ее сложность, размер и потребность в постоянном питании для работы не позволили хранилищам на основе памяти прижиться в какой-либо значимой форме. Хотя очень специализированные, дорогие системы нашли применение на рынках суперкомпьютеров и мэйнфреймов.

Со временем энергонезависимая оперативная память стала быстрой, надежной и достаточно недорогой, чтобы SSD могли выпускаться серийно, но постепенно. Они были невероятно дорогими. К началу 1990-х вы могли купить SSD на 20 МБ для ПК за 1000 долларов, или около 50 долларов за мегабайт.Для сравнения, стоимость вращающегося жесткого диска упала ниже 1 доллара за мегабайт и упадет еще больше.

Настоящий прорыв произошел с появлением твердотельных накопителей на основе флэш-памяти. К середине 2000-х годов Samsung, SanDisk и другие выпустили на рынок флэш-накопители, которые стали заменой жестким дискам. Твердотельные накопители стали быстрее, меньше и их стало больше. Теперь ПК, Mac и смартфоны включают в себя флеш-накопители всех форм и размеров и будут продолжать двигаться в этом направлении.Твердотельные накопители обеспечивают лучшую производительность, лучшую энергоэффективность и позволяют создавать более тонкие и легкие компьютеры, так что в этом нет ничего удивительного.

Известный вращающийся жесткий диск, которому уже 60 лет, по-прежнему лидирует, когда речь идет о стоимости гигабайта. Производители твердотельных накопителей приближаются к паритету с жесткими дисками, но до этого еще далеко. Старомодный вращающийся жесткий диск по-прежнему дает вам максимальную отдачу от затраченных средств.

Но мы можем мечтать. Летом нашему Энди Кляйну стало интересно, как новый твердотельный накопитель Seagate емкостью 60 ТБ может выглядеть в одном из наших модулей хранения.Он должен был догадаться о цене, но, исходя из текущих рыночных оценок, Storage Pod на базе SSD на 60 дисков будет стоить Backblaze около 1,2 миллиона долларов.

Энди не подружился с бухгалтерией Backblaze этими новостями, так что, вероятно, в ближайшее время это не произойдет.

Будущее

Поскольку компьютеры и мобильные устройства перешли с жестких дисков на твердотельные накопители, легко отказаться от жесткого диска как устаревшей технологии, которая скоро уйдет на второй план. Однако я поощряю некоторую осмотрительность.Кажется, каждые несколько лет кто-то объявляет жесткий диск мертвым. Между тем производители жестких дисков продолжают находить способы оставаться актуальными.

Нет никаких сомнений в том, что рынок жестких дисков переживает период упадка и перемен. Продажи жестких дисков снижаются из года в год. Потребители переключаются на твердотельные накопители или вообще отказываются от компьютеров Mac и ПК и выполняют большую часть своей работы на мобильных устройствах.

Несмотря на это, инновации и разработка жестких дисков продолжаются. Мы заполняем наши собственные модули Storage Pod жесткими дисками емкостью 8 ТБ.Жесткие диски емкостью 10 ТБ уже поступают в продажу, и скоро появятся 3,5-дюймовые диски еще большей емкости.

Производители жестких дисков постоянно улучшают плотность записи — объем информации, которую вы можете физически втиснуть на диск. Они также нашли способ собрать больше пластин в одном приводном механизме, а затем заполнить его гелием. К сожалению, это не заставляет диск плавать, разбивая мои фантазии о создании дирижабля центра обработки данных Backblaze.

Итак, SSD — единственное будущее для хранения данных? Ненадолго.Seagate по-прежнему твердо верит в будущее жестких дисков. По оценкам финансового директора, жесткие диски просуществуют еще 15-20 лет. Исследователи прогнозируют, что жесткие диски, которые появятся на рынке в ближайшее десятилетие, будут хранить на порядок больше данных, чем сейчас — 100 ТБ или больше.

Думаете, об этом не может быть и речи? Представьте, что вы в 1956 году передали оператору RAMAC жесткий диск емкостью 10 ТБ и сказали ему, что на 3,5-дюймовом устройстве в их руках хранится в два миллиона раз больше данных, чем в большой коробке перед ними.Они подумали бы, что вы чокнутый.

Док-станции с 10 дисками помогут вам повторно использовать старые жесткие диски

По мере того, как мы заменяем и / или модернизируем старые компьютеры, многие из нас стремятся экономить жесткие диски, пока не накопим целую коллекцию. Например, я собрал довольно много 2,5-дюймовых. и 3,5 дюйма Жесткие диски SATA, поскольку я модернизировал оборудование для настольных компьютеров и ноутбуков на протяжении многих лет.

Это может представлять проблему. Я не хочу выбрасывать жесткие диски или продавать их, потому что я действительно не помню, что на них, и даже тщательное переформатирование не обязательно приведет к стиранию их содержимого в сегодняшнем tech-spy vs.мир техно-шпионов. Кроме того, зачем тратить хорошее место на жестком диске? Но я не хочу просто устанавливать их внутри в сегодняшние компьютеры, потому что они медленнее, чем современные технологии.

Итак, что вы делаете с использованными, но все еще пригодными к использованию жесткими дисками? Что ж, единственное, что вы можете сделать, это купить док-станцию ​​для дисковода.

Сижу на доке отсека

Доки для дисководов похожи на навесы для жесткого диска. Они предлагают удобное и безотказное решение без отверток для добавления хранилища на ваш настольный или портативный компьютер.

Если вы хотите установить диск в один, вы просто вставляете его. Вот и все. А если вы хотите поменять диски, вы просто извлекаете текущее устройство (как флешку) и вставляете новое. Они дают вам возможность обращаться с жестким диском как с прямоугольным DVD-диском — с гораздо большей емкостью.

И независимо от того, насколько медленными могут быть эти диски по сравнению с новыми внутренними жесткими дисками, они все равно достаточно быстры, чтобы быть внешним диском. Почему? Поскольку с USB 3.0 вы получаете самый быстрый внешний интерфейс даже для самого медленного жесткого диска, который у вас может быть.

Использование USB 3.0

В то время как USB 2.0 породил множество игрушечных ракетных пусковых установок, крошечных холодильников и орды флэш-накопителей, отдаленно напоминающих персонажей «Звездных войн», USB 3.0 переосмысливает технологию внешнего жесткого диска.

SuperSpeed ​​USB (он же USB 3.0) рекламируется как имеющий скорость передачи сигналов 5 Гбит / с, что делает его в 10 раз быстрее, чем USB 2.0. В реальном мире это часто сокращается до трех-пяти раз, но кто бы не предпочел использовать даже трехкратный интерфейс для передачи музыки, видео или изображений?

Ниже приведены мои взгляды на 10 USB 3.0 привод доки на ваше рассмотрение. Хотя они различаются по стоимости, емкости (один из них вмещает до четырех дисков) и форм-фактору, у них есть много общего.

Например, все они подходят для 2,5-дюймовых. или 3,5 дюйма диски. Все они требуют подключения к сети переменного тока, если вы собираетесь использовать их с 3,5-дюймовым разъемом. приводы (которые имеют более высокое энергопотребление, чем их меньшие собратья). Все они поставляются с USB-кабелями в комплекте, и на них распространяется годовая гарантия.

Приобретаете ли вы блок, вмещающий один, два или более дисков, зависит от ваших потребностей.Если вы хотите иметь возможность читать только один диск за раз или копировать его на диск своего компьютера, док-станции с одним отсеком будет достаточно. Однако док-станция с двумя отсеками (или с четырьмя отсеками) дает вам возможность копировать данные с одного диска на другой, что делает док-станция с одним отсеком (даже если она вмещает как 3,5-, так и 2,5-дюймовые диски по отдельности). нет.

Между прочим, если Apple начнет поставки систем, оснащенных USB 3.0 в тандеме с собственной технологией внешнего порта ввода-вывода Thunderbolt, любая из этих док-станций должна работать в режиме plug-and-play, как и в Windows.(Некоторые поставщики могут предлагать установочное программное обеспечение для своих продуктов, но в большинстве случаев в этом нет необходимости.)

[Примечание: в приведенном выше абзаце изначально (и ошибочно) говорилось, что в настоящее время доступны Mac, оснащенные USB 3.0. Это было исправлено; приносим свои извинения за ошибку.]

В зависимости от ваших потребностей хотя бы один из них должен позволить вам продлить срок службы того внутреннего жесткого диска, который вы сохранили.

(Продолжение рассказа на следующей странице.)

Как уничтожить жесткий диск и все его содержимое

  • Вы можете уничтожить жесткий диск, протерев его содержимое и разбирая его части для максимальной безопасности.
  • Если вы дарите, продаете или утилизируете компьютер, вам нужно быть абсолютно уверенным, что вы не разглашаете личную и личную информацию на своем жестком диске.
  • Вот как можно разобрать и уничтожить жесткий диск с помощью всего нескольких обычных инструментов.
  • Посетите техническую библиотеку Business Insider, чтобы узнать больше .

Когда вы продаете, дарите или утилизируете компьютер, очень важно убедиться, что вы случайно не предоставляете кому-либо доступ к своим личным и личным данным, хранящимся на компьютере. Один из способов сделать это — полностью стереть (а не просто стереть) старый жесткий диск. Подробную информацию о том, как это сделать, можно найти в нашей статье о полной очистке жесткого диска компьютера.

Но можно пойти дальше. Для максимальной безопасности вы можете извлечь жесткий диск из компьютера, прежде чем отдать его и уничтожить. Это не так сложно, как кажется, и гарантирует, что ваши старые данные будут полностью недоступны для кого-либо снова.

Инструменты, необходимые для извлечения и уничтожения жесткого диска

Для разборки и разрушения жесткого диска много не нужно:

  • Отвертка Torx, чтобы открыть корпус
  • Отвертка с плоской головкой, чтобы открыть чехол
Единственный необычный инструмент, который вам понадобится, — это отвертка Torx (не у всех она есть в наборе инструментов).Дэйв Джонсон / Business Insider

Как найти и извлечь жесткий диск из вашего компьютера

Начните с извлечения жесткого диска из вашего ПК. Если у вас настольный или вертикальный ПК, отключите его и снимите крышку или боковую панель (в некоторых случаях не требуется инструментов, и вам нужно только ослабить некоторые ограничители, в то время как для других может потребоваться отвертка, чтобы вывернуть винты).

Найдите жесткий диск, который будет вставлен в отсек для дисков или прикручен к боковой стороне корпуса. В большинстве случаев вы можете просто отсоединить кабели питания и передачи данных и вытащить диск из компьютера, но он может быть прикручен на место, и в этом случае вам понадобится отвертка с головкой Philips, чтобы извлечь его из ПК. .

Если у вас есть ноутбук, вам может потребоваться обратиться к руководству пользователя или связаться со службой поддержки портативного компьютера для получения информации о том, как извлечь жесткий диск — панель доступа может находиться в нижней части корпуса или вам может потребоваться ее снять. клавиатуру, чтобы добраться до жесткого диска.

Как быстро разрушить жесткий диск

Если вы спешите, вы можете повредить его так, что только хакер сможет восстановить любые данные.

1. Переверните жесткий диск, чтобы вы могли видеть главную плату.

Самый быстрый способ вывести жесткий диск из строя — снять внешнюю печатную плату.Дэйв Джонсон / Business Insider

2. Используйте отвертку Torx, чтобы открутить печатную плату с помощью четырех винтов Torx.

3. Снимите доску, сломайте ее пополам и выбросьте.

Отвинтите и снимите плату.Дэйв Джонсон / Business Insider

4. Теперь вы можете утилизировать жесткий диск, зная, что кто-то не может просто подключить диск к другому ПК для чтения данных, поэтому это безопасно для случайных пользователей.

Как полностью уничтожить жесткий диск

Если вы собираетесь потратить время на то, чтобы достать драйвер Torx и снять печатную плату, вы также можете быть внимательными, поскольку для полного уничтожения требуется еще пять минут привод.

1. Выверните винты Torx по внешнему краю верхней пластины на корпусе жесткого диска.

2. Обычно под бумажной этикеткой находится один дополнительный «скрытый» винт Torx. Нащупайте пальцем углубление, а затем отверткой с плоской головкой оторвите этикетку. Затем используйте отвертку Torx, чтобы удалить последний винт.

У большинства жестких дисков есть дополнительный винт Torx под бумажной этикеткой.Дэйв Джонсон / Business Insider

3. Снимите верхнюю пластину. Вероятно, вам придется поддеть его плоской отверткой. Если его очень сложно удалить, убедитесь, что его не удерживает дополнительный винт.

С помощью отвертки с плоским жалом подденьте верхнюю пластину.Дэйв Джонсон / Business Insider

4. Теперь вы можете видеть пластины жесткого диска — их может быть несколько, установленных друг на друга, каждая со своей собственной головкой чтения / записи, которая выглядит как тонарм фонографа.

Сняв крышку, вы увидите тонармы и пластины, которые также удерживаются на месте другими винтами Torx.Дэйв Джонсон / Business Insider

5. Продолжайте разбирать внутренние компоненты, снимая тонарм и сами пластины. Вероятно, на шпинделе будет около трех винтов Torx, удерживающих пластины на месте.

6. На этом этапе сам процесс воздействия на пластины воздуха и обращения с ними незащищенными пальцами почти наверняка уничтожил данные на диске.Чтобы быть внимательным, используйте отвертку с плоским жалом, чтобы поцарапать поверхность каждого диска. Теперь кому-то будет сложно восстановить что-нибудь ценное с этого диска.

Снимите пластины и поцарапайте их, чтобы сделать восстановление данных невозможным.Дэйв Джонсон / Business Insider

Как подключить жесткий диск SATA в качестве ведомого | Small Business

Добавление дополнительного диска SATA к офисному компьютеру — отличный способ увеличить емкость хранилища данных и одновременно повысить безопасность. Все, что вы храните на дополнительном жестком диске, останется неизменным в случае, если ваш основной диск Windows станет не загружаемым или выйдет из строя.В отличие от старых дисков IDE, диски SATA не имеют перемычек, и нет необходимости настраивать между ними отношения главный / подчиненный. Если в системе установлен диск Windows, ваш компьютер будет распознавать дополнительный диск как вторичный.

Выключите компьютер и отсоедините все кабели от башни.

Поставьте компьютер на стол или стол и снимите его боковую панель. Вам нужно будет либо потянуть фиксирующую защелку, либо открутить несколько винтов с крестообразным шлицем или винтов с накатанной головкой на задней стороне корпуса.

Найдите отсек для жесткого диска, который обычно находится в верхней передней части корпуса.

Установите диск SATA в свободный отсек корпуса. В зависимости от модели вам может потребоваться закрепить диск непосредственно в отсеке двумя винтами с крестообразным шлицем с каждой стороны. Если вы видите съемный пластиковый кронштейн внутри пустого отсека, выньте его и закрепите на нем винтами с крестообразным шлицем. После этого вся сборка должна войти внутрь. Убедитесь, что разъемы дисковода направлены наружу.

Подключите кабель питания SATA к длинному L-образному разъему на задней панели жесткого диска.Один конец кабеля должен быть подключен к источнику питания вашего компьютера, а другой конец — это черный штекер с подходящим L-образным разъемом.

Подключите один конец кабеля данных SATA к меньшему L-образному разъему на жестком диске, а другой конец — к одному из контроллеров SATA на материнской плате вашего компьютера. Контроллеры SATA обычно обозначаются как SATA1, SATA2 и так далее.

Установите на место боковую панель, снова подсоедините компьютер и снова включите его. Если диск уже разбит на разделы и отформатирован, Windows автоматически присвоит ему букву диска.Если диск новый или недавно очищенный, вам нужно будет инициализировать диск, создать раздел и отформатировать его, прежде чем вы сможете его использовать.

Войдите в Windows, используя учетную запись администратора.

Щелкните «Пуск», введите «diskmgmt.msc» (без кавычек) в поле поиска и нажмите «Enter». Запустится «Управление дисками», и мастер инициализации дисков должен запуститься автоматически.

Выберите диск (возможно, «Диск 1», если у вас не установлено два дополнительных жестких диска) и выберите стиль раздела.В большинстве случаев вам понадобится MBR (основная загрузочная запись), если размер вашего диска не превышает 2 терабайта. «GPT (таблица разделов GUID)» является довольно новым и не распознается более старыми версиями Windows.

Нажмите «ОК», чтобы инициализировать диск. После завершения диск будет отображаться в Управлении дисками как нераспределенное пространство. Щелкните правой кнопкой мыши в этой области и выберите «Новый простой том».

Нажмите «Далее» и выберите размер тома в мегабайтах. Значение по умолчанию отражает размер всего диска.Если вам нужен только один большой том на диске (чаще всего), вы можете оставить это значение как есть. Если вы хотите создать несколько томов меньшего размера, вы можете отрегулировать это соответствующим образом.

Выберите любую доступную букву диска в раскрывающемся меню и нажмите «Далее».

Выберите «Отформатировать этот том со следующими настройками». Выберите «NTFS» в раскрывающемся списке «Файловая система» и при необходимости измените метку тома.

Установите флажок «Выполнить быстрое форматирование», затем нажмите «Далее» и «Готово».”

Ссылки

Автор биографии

Писатель и корректор с 2006 года, Б. Стил также работает аналитиком службы поддержки ИТ, специализируясь на технической поддержке потребителей и бизнес-пользователей. Она получила степень бакалавра искусств. по английскому языку и журналистике Университета Роджера Уильямса. Стил также имеет сертификаты сертифицированного Microsoft специалиста по поддержке настольных ПК, сертифицированного Microsoft ИТ-специалиста, специалиста по корпоративной поддержке Windows 7 и ИТ-специалиста CompTIA A +.

Утилизация жестких дисков — Cohen

На жестких дисках хранится информация о ряде распространенных электронных устройств, и они в основном используются для настольных компьютеров и ноутбуков.Независимо от того, есть ли у вас старый жесткий диск в магнитном стиле или один из новых твердотельных накопителей (SSD), или даже внешний жесткий диск или жесткий диск USB, у вас есть что-то, что можно перерабатывать.
МОГУ ЛИ Я УТИЛИЗИРОВАТЬ СТАРЫЙ ЖЕСТКИЙ ДИСК? Когда они подходят к концу или они вам больше не нужны, вы можете безопасно утилизировать свои жесткие диски в Cohen. Все жесткие диски, как внутренние, так и внешние, подлежат вторичной переработке. Вы можете отделить жесткий диск от устройства (в некоторых случаях) или сдать все устройство на переработку.
НЕЗАКОННО ВЫБРАСЫВАТЬ МОЙ ЖЕСТКИЙ ДИСК? В большинстве штатов закон запрещает выбрасывать электронику (или электронные отходы) вместе с другим бытовым мусором, включая жесткие диски. Большинство жестких дисков содержат токсины, такие как ртуть и свинец, которые могут оказать неблагоприятное воздействие на окружающую среду в случае попадания в почву. Электроника, такая как жесткие диски, также занимает ценное место и практически никогда не разлагается. Поскольку электронные отходы являются самым быстрорастущим потоком отходов в мире, руководители полигонов не нуждаются в таких отходах и не хотят, чтобы они занимали ценное пространство.Кроме того: выбросить мелочь не является незаконным, но это все равно не лучшая идея — потому что это чего-то стоит!
КАК Я ЗНАЮ, ЧТО МОЯ ИНФОРМАЦИЯ В БЕЗОПАСНОСТИ ПРИ УТИЛИЗАЦИИ ЖЕСТКОГО ДИСКА? Выберите сертифицированного переработчика электроники и остерегайтесь организаций, которые предлагают бесплатно сдать вашу электронику. Сертификаты — это строгие стандарты, выданные третьей стороной, которые возлагают на переработчиков ответственность за свои действия. Это включает в себя задокументированные политики уничтожения данных и другие меры безопасности, гарантирующие, что в конечном итоге ни один байт не будет пропущен.
УДАЛЕНИЕ ДАННЫХ — САМЫЙ ЭФФЕКТИВНЫЙ СПОСОБ ЗАЩИТЫ ОТ ОТВЕТСТВЕННОСТИ. 83 миллиарда долларов : Это приблизительная годовая стоимость защиты данных во всем мире, в мире, который становится все более цифровым. И хотя вирусы, мошенники, хакеры и утечки обычно привлекают наибольшее внимание, многие организации склонны игнорировать риски, связанные с оборудованием, которое они больше не используют. Для организаций с большим количеством устройств уничтожение жесткого диска на месте — удобное, эффективное и безопасное решение.Подразделение электроники Cohen, Cobalt, обеспечивает как измельчение на месте для уничтожения жестких дисков, так и полную утилизацию ИТ-активов для всех видов оборудования. Узнайте больше на TrustCobalt.com.
МОЙ ВЕСЬ КОМПЬЮТЕР БУДЕТ УТИЛИЗАЦИИ? Да, целые компьютеры подлежат переработке. Сюда входят ноутбуки и настольные компьютеры, а также портативные устройства, такие как планшеты. Вы можете разобрать их и продать по частям или привезти целиком.
МОГУ ЛИ Я ПЕРЕРАБОТАТЬ ЛЮБОЕ УСТРОЙСТВО, СОХРАНЯЮЩЕЕ ДАННЫЕ? Да.Электроника содержит ценный металл или пластик, который можно надлежащим образом переработать на большинстве известных предприятий. Однако процесс демонтажа варьируется, поскольку каждая модель и марка электронного оборудования сконструированы по-разному. Хотя обычно вам будут платить за ценный материал в жестких дисках и другой электронике, в некоторых случаях вам может потребоваться внести небольшую плату. Обычно эта плата составляет всего несколько центов за фунт.
ПОЧЕМУ СЕРТИФИКАЦИЯ ВАЖНА ПРИ ВЫБОРЕ ПЕРЕРАБОТЧИКА ЭЛЕКТРОНИКИ? Сертифицированный переработчик электроники должен соблюдать стандарты сертификации, чтобы гарантировать определенные вещи, такие как безопасное уничтожение данных и экологическая ответственность.Получение этих сертификатов требует много времени и затрат, поэтому сертифицированные переработчики вкладываются в соблюдение этих стандартов. Ведение бизнеса по переработке электроники без сертификации не является незаконным, но это может сигнализировать о том, что некоторые углы сокращаются. Мы дважды сертифицированы ведущими стандартами индустрии вторичной переработки в области качества, охраны окружающей среды и безопасности: R2 и RIOS.
МОГУ ЛИ Я ИЗМЕНИТЬ ИЛИ УНИЧТОЖИТЬ ЖЕСТКИЙ ДИСК? Вы можете попробовать множество способов уничтожить собственный жесткий диск — магниты, молотки, наезд на него грузовиком — но вы не сможете быть уверены в том, что данные невозможно восстановить, если вы не пройдете процедуру проверки после этого.Старые жесткие диски магнитного типа могут быть несколько эффективно взломаны с помощью этих самодельных средств, но современные твердотельные накопители (SSD) не хранят данные таким же образом и не пострадают. Утилизация жесткого диска с помощью сертифицированного ресайклера дает вам уверенность в том, что ваши данные действительно будут невозможно восстановить. Поэтому, если у вас нет современного мобильного устройства для уничтожения жестких дисков, как у нас, вы не сделаете все возможное, чтобы снизить риски для ваших данных, избавившись от них.
ПОЗВОЛЬТЕ КОЭНУ ПЕРЕРАБОТАТЬ ЖЕСТКИЕ ДИСКИ надлежащим образом. ЗВОНИТЕ (513) -422-3696 ИЛИ СВЯЗАТЬСЯ С НАМИ.

7 вещей, которые вы должны знать

Все жесткие диски умирают. Приобретать новый каждые несколько лет — нормально, чтобы заменить старый жесткий диск или использовать его в качестве дополнительного резервного диска.

Но какой жесткий диск лучше купить? Какой жесткий диск мне нужен ?!

Покупка жесткого диска не должна быть сложной.На самом деле есть много места для ошибки, так что не беспокойтесь! Просто следуйте этим рекомендациям, и вам не придется беспокоиться о покупке неподходящего жесткого диска.

1.Жесткий диск против твердотельного накопителя

Кредит изображения: Адриан / Shutterstock

Первое, что нужно учитывать при принятии решения о покупке накопителя данных, — нужен ли вам твердотельный накопитель (SSD).Хотя твердотельные накопители выполняют ту же общую функцию, что и традиционные жесткие диски (HDD), у них есть несколько плюсов и минусов.

SSD — это тип накопителя с данными, который использует флэш-память вместо вращающихся металлических дисков, используемых в традиционных жестких дисках.Думайте о SSD как о массивном USB-накопителе или SD-карте.

Но насколько важно это различие?

  • SSD быстрее считывают и записывают данные .
  • Твердотельные накопители потребляют на меньше энергии, чем на , что позволяет экономить электроэнергию и продлевает срок службы батареи ноутбука.
  • SSD-накопители не имеют движущихся частей, поэтому они не издают шума. и имеют более длительный срок службы .
  • Твердотельные накопители на дороже на гигабайт, что означает, что они имеют на меньшие объемы данных , чем жесткие диски в любой данной ценовой категории.

Если деньги являются ограничивающим фактором и вам нужно как можно больше места для хранения, выберите традиционный жесткий диск. Если вы покупаете диск в основном для резервного копирования и длительного хранения данных, выберите традиционный жесткий диск.

Если на диске будет работать операционная система или будет храниться много часто используемых файлов и программ, используйте твердотельный накопитель.Скорость и производительность — основные преимущества твердотельного накопителя перед жестким диском.

Ищете рекомендации? Вы не ошибетесь с Seagate BarraCuda 4TB 3.5-дюймовый внутренний жесткий диск или 2,5-дюймовый внутренний твердотельный накопитель Samsung 870 EVO емкостью 1 ТБ. Оба варианта подходят для большинства случаев использования.

2.Размеры жестких дисков и интерфейсы

Кредит изображения: Мати Нусерм / Shutterstock

После того, как вы выбрали жесткий диск или твердотельный накопитель, вам нужно выбрать форм-фактор.К счастью, есть только два «реальных» варианта, и ваша текущая установка в основном диктует правильный выбор.

Накопители для данных бывают двух форм-факторов: 3.5-дюймовый накопитель и 2,5-дюймовый накопитель .

На жестких дисках данные хранятся на вращающихся металлических дисках, а это означает, что для большей емкости данных требуется больше дисков.По этой причине жесткие диски для настольных ПК обычно имеют размер 3,5 дюйма с максимальной емкостью 10–20 ТБ, а жесткие диски для ноутбуков обычно имеют размер 2,5 дюйма с максимальной емкостью 5–10 ТБ (на момент написания этой статьи).

У твердотельных накопителей нет движущихся частей, поэтому их можно сделать меньше, чем жесткие диски.Таким образом, большинство твердотельных накопителей имеют 2,5-дюймовый форм-фактор . Что делать, если вам нужно поместить твердотельный накопитель в 3,5-дюймовый корпус? Некоторые адаптеры позволяют превращать 2,5-дюймовые диски в 3,5-дюймовые.

Что касается соединений, большинство современных внутренних накопителей (как HDD, так и SSD) используют разъемы SATA.Старые внутренние жесткие диски, которые были произведены до стандарта SATA, вместо этого используют разъемы IDE. Однако внешние диски подключаются к вашей системе через порт USB, независимо от того, жесткие они это или твердотельные накопители.

Примечание: Не знаете, что означают SATA, IDE или USB? Ознакомьтесь с нашим постом об обычных компьютерных кабелях.

3.Технические характеристики и производительность жесткого диска

Вот что нужно искать в современном жестком диске:

Емкость хранилища.Жесткие диски бывают различной емкости, максимальная емкость которых составляет 18 ТБ на диск из-за физических ограничений. Твердотельные накопители не могут вместить столько места, а твердотельные накопители потребительского уровня в настоящее время имеют максимум 5-8 ТБ на диск.

Скорость передачи. Многие факторы определяют производительность жесткого диска потребительского класса, но число оборотов в минуту (RPM) является важным. Более высокая частота вращения означает более быструю передачу данных на диск и с него.

Вы можете игнорировать скорость SATA диска.Например, современный диск может иметь скорость 3,0 ГБ / с и 7200 об / мин. Это первое значение — это скорость SATA, которая описывает теоретическую максимальную скорость соединения SATA. Ни один жесткий диск не может передавать данные с такой скоростью. Однако привод со скоростью 7200 об / мин всегда будет быстрее, чем привод со скоростью 5400 об / мин.

Кэш-память. Когда жесткому диску необходимо передать данные из одной секции диска в другую, он использует специальную область встроенной памяти, называемую кешем (или буфером ).

Кэш большего размера позволяет передавать данные быстрее, поскольку за один раз можно хранить больше информации.Современные жесткие диски могут иметь размер кеш-памяти от 8 МБ до 256 МБ.

Время доступа. У традиционных жестких дисков есть еще пара факторов, влияющих на производительность, например, время, необходимое считывающему устройству для позиционирования для чтения или записи данных на диск.

Хотя это правда, что два диска 7200 об / мин могут работать по-разному (например,g., один из них может медленнее переставлять устройство чтения дисков), стандартного способа сравнения времени доступа не существует. Кроме того, в наши дни большинство жестких дисков работают примерно на одном уровне, поэтому не беспокойтесь об этой конкретной детали.

Для твердотельных накопителей ищите последовательных скоростей чтения и записи (также называемых устойчивыми скоростями чтения и записи ).Пока эти скорости находятся в пределах максимальной скорости разъема SATA, что, скорее всего, будет, с вами все будет в порядке.

Частота отказов. Поскольку жесткие диски имеют движущиеся части, со временем ожидается их износ, но не все жесткие диски изнашиваются с одинаковой скоростью. Некоторые модели могут выйти из строя в течение 12 месяцев, в то время как у других средний срок службы превышает шесть лет. Вы обязаны изучить это для каждой модели перед покупкой.

В целом современные твердотельные накопители, как правило, служат дольше (средняя частота отказов 2.0 миллионов часов), чем современные жесткие диски (средняя частота отказов 1,5 миллиона часов). Однако для длительного хранения данных, которое остается отключенным в течение месяцев или лет, жесткие диски более надежны, чем твердотельные накопители.

Связанный: Как долго прослужит ваше хранилище?

4.Цена и стоимость жестких дисков

Делая покупки, вы столкнетесь с широким диапазоном цен на жесткие диски для устройств, которые внешне очень похожи.Вам решать, какие факторы и функции наиболее соответствуют вашим потребностям, а затем выбрать жесткий диск, который соответствует этим потребностям.

Однако один из способов определить ценность — это разделить цену диска на его емкость хранения, чтобы получить цену за гигабайт .

Например, рассмотрим серию жестких дисков Western Digital Blue.

Синий жесткий диск Western Digital емкостью 1 ТБ — универсальная отличная покупка для обычных потребителей по цене 0 долларов.03 за ГБ. В то время как WD 4TB Blue стоит 0,027 доллара за ГБ, а WD 6TB Blue подешевеет до 0,021 доллара за ГБ.

Какой из них предлагает лучшее соотношение цены и качества? Модель 6 ТБ. У моделей 1 ТБ, 4 ТБ и 6 ТБ значения цены за гигабайт уменьшаются по мере увеличения дискового пространства. Однако другие диски, которые НЕ становятся более доступными с масштабированием, поэтому вы должны быть осторожны: некоторые диски стоят дороже за гигабайт при более высокой емкости.

Например, внутренний SSD Samsung 860 EVO 250 ГБ доступен по цене, а внутренний SSD Samsung 860 EVO 500 ГБ предоставляет вдвое больше места менее чем в два раза по цене, а когда вы переходите на внутренний SSD Samsung 860 EVO 1 ТБ, вы получаете лучшее удар за ваши деньги.

Но внутренний SSD Samsung 860 EVO емкостью 2 ТБ стоит более чем вдвое дороже, чем 1 ТБ!

5.Внешние жесткие диски и внутренние жесткие диски

Еще одна вещь, которую следует учитывать, — будет ли этот жесткий диск размещаться в корпусе настольного компьютера / корпуса ноутбука или использоваться извне для подключения к множеству различных устройств.

Внешние диски идеально подходят для хранения, резервного копирования и передачи .Обычно они подключаются с помощью USB 2.0, 3.0 или 3.1, которые имеют максимальную скорость передачи 60 МБ / с, 625 МБ / с и 1250 МБ / с соответственно. Разумеется, USB 3.1 предпочтительнее, но не обязательно, если вы не передаете многочасовые данные туда и обратно каждый божий день.

Внешние накопители переносные .Их можно без проблем использовать на нескольких компьютерах. Просто отключите USB, подключите его в другом месте, и все готово. Вы также можете подключить его к телевизору или медиацентру для прямого воспроизведения мультимедиа.

Во всех остальных случаях предпочтительнее использовать внутренние диски.

Примечание: Любой диск с данными может использоваться как внутри, так и снаружи — внешние диски — это, по сути, внутренние диски, помещенные в специальный защитный кожух.Если вы покупаете внешний накопитель, вы действительно можете вынуть его из корпуса и использовать для внутренних целей!

Как выбрать внешний жесткий диск

Для внешних накопителей, которые в основном используются для передачи файлов туда и обратно, возьмите SSD с USB 3.1 поддержка скорости и производительности. Нам очень нравится портативный твердотельный накопитель Samsung T5 USB 3.1 емкостью 1 ТБ, и мы добились больших успехов с ним.

Для внешних накопителей, которые в основном используются для долгосрочного хранения данных, приобретите большой жесткий диск, например, доступный по цене диск WD Elements 4TB Elements для настольных ПК.Я сам использую это в качестве личного хранилища, и в ближайшее время у меня не будет свободного места!

Если безопасность данных является вашей главной заботой, вы можете рассмотреть что-то вроде внешнего жесткого диска Transcend StoreJet M3 емкостью 2 ТБ.Он имеет ударопрочность военного уровня, противоударный резиновый корпус, внутреннюю систему подвески, которая может выдерживать падения, и встроенное 256-битное шифрование AES.

6.Игровые жесткие диски: PlayStation, Xbox, PC

Выбор жесткого диска может существенно повлиять на производительность игр, поэтому мы всегда рекомендуем твердотельные накопители для игр.

Поскольку скорости SSD намного превышают скорость HDD, игры будут запускаться намного быстрее и намного быстрее загружаться между уровнями, этапами и картами.Серьезно, разница между твердотельными накопителями и жесткими дисками для игр — это ночь и день. Вы пожалеете об использовании жесткого диска!

При выборе привода нужно придерживаться параметров устройства:

  • Для ПК: Любой жесткий диск будет работать, если вы знаете форм-фактор отсеков для жестких дисков в вашем корпусе и типы подключения на материнской плате.Опять же, это, скорее всего, 3,5 дюйма для настольных компьютеров и 2,5 дюйма для ноутбуков и, скорее всего, подключения SATA.
  • Для Xbox 360: В исходной консоли Xbox 360 используются 2,5-дюймовые жесткие диски, установленные в специальных корпусах. Чтобы обновить или заменить, вам нужно будет купить одну из замен Microsoft по завышенной цене. Диски сторонних производителей можно использовать, но их необходимо использовать с прошивкой, совместимой с Xbox, что выходит далеко за рамки данной статьи.
  • Для Xbox 360 S и E: Жесткие диски, используемые в консолях Xbox 360 S и E, несовместимы с исходной Xbox 360, и наоборот.Модели на 4 ГБ имеют внутреннюю флеш-память, которую нельзя удалить или заменить. Модели на 250 ГБ можно обновить до 500 ГБ, купив одну из замен Microsoft по завышенной цене.
  • Для Xbox One: Xbox One поддерживает внешние диски через USB 3.0, что означает, что вы можете использовать практически любой SSD. К сожалению, нет простого способа заменить внутренний накопитель. Узнайте больше в нашей статье об использовании внешних накопителей Xbox One.
  • Для Xbox One X: Xbox One X также поддерживает внешние диски через USB 3.0 с минимальным размером 256 ГБ. К сожалению, нет простого способа заменить внутренний диск, и это приведет к аннулированию гарантии.
  • Для Xbox Series X и S: Xbox Series X и S поставляется с отсеком расширения, подходящим для карты расширения Seagate емкостью 1 ТБ.Карта расширения Seagate оптимизирована для использования с Xbox Series X / S, но с консолями также можно использовать внешние накопители USB 3.0 или 3.1.
  • Для PlayStation 3: Все модели PlayStation 3 оснащены 2,5-дюймовыми дисками SATA, которые пользователи могут без проблем заменить и обновить.
  • Для PlayStation 4: Все модели PlayStation 4, включая Slim и Pro, имеют по 2 штуки.5-дюймовые диски SATA, которые пользователи могут без проблем заменить и обновить. Они также поддерживают внешние жесткие диски через USB 3.0.
  • Для PlayStation 5: На момент написания статьи пользователи PlayStation 5 могли использовать внешние накопители USB 3.0 (или более быстрые).

7.Внутренние и внешние жесткие диски для Mac

Если вы используете MacBook Air, MacBook Pro, Mac Mini или iMac, то при покупке жесткого диска следует учитывать ряд дополнительных соображений.

Внутренние жесткие диски Mac

Самое главное, что модернизация жестких дисков Mac — это в значительной степени проекты, сделанные своими руками.Вам нужно разобрать устройство, чтобы добраться до внутреннего диска, осторожно заменить его, а затем собрать все вместе. Даже самая простая замена может занять не менее часа. Это также аннулирует вашу гарантию и любую страховку AppleCare, которая у вас может быть.

Все модели MacBook Air, MacBook Pro, Mac Mini и iMac 2012 года выпуска и новее используют внутренний 2.5-дюймовый форм-фактор (за исключением 27-дюймовых iMac, в которых используется внутренний 3,5-дюймовый форм-фактор). К счастью, переходники с 3,5 на 2,5 дюйма действительно существуют.

Что касается SATA, PCIe, NVMe и AHCI, все становится немного неясным.Например, 21,5-дюймовые iMac в 2017 году имеют слот PCIe только в том случае, если устройство изначально было оснащено Fusion Drive. Вы не узнаете, какие соединения доступны на вашем конкретном устройстве, если специально не поищете его.

Подробнее: SATA vs.PCIe: что лучше?

Внешние жесткие диски для Mac

Для внешних накопителей у вас есть несколько вариантов подключения, перечисленных в порядке увеличения скорости передачи данных: USB 2.0, USB 3.0, USB 3.1, Thunderbolt 2 и Thunderbolt 3 (также известный как USB Type-C). Мы рекомендуем USB 3.0 как самый низкий уровень, на который вы должны пойти.

В устройствах Mac используются уникальные файловые системы Apple, поэтому для максимальной производительности внешние жесткие диски следует отформатировать либо в HFS + (Mac OS Extended), либо в файловой системе Apple (APFS).

Но учтите, что большинство устройств сторонних производителей не смогут читать диски HFS + или APFS! Есть способы читать HFS + в Windows, но APFS настолько нова, что совместимость сильно ограничена.Единственный формат, который работает как с Mac, так и с Windows, — это FAT32 (но он старый и имеет несколько недостатков).

Берегите свои жесткие диски

Если вы позаботитесь о своих жестких дисках и других устройствах хранения, они позаботятся о вас.По крайней мере, до тех пор, пока они могут. Жесткие диски нельзя сломать, но если вы будете хранить их в безопасности, они надолго защитят ваши данные.

Кредиты изображений: AH Images / Shutterstock

7 самых быстрых твердотельных накопителей, которые вы можете купить в 2021 году

Если вы хотите повысить производительность своего компьютера, подумайте об одном из этих самых быстрых твердотельных накопителей, доступных прямо сейчас.

Читать далее

Об авторе Гэвин Филлипс (Опубликовано 836 статей)

Гэвин — младший редактор отдела Windows and Technology Explained, постоянный участник Really Useful Podcast и редактор дочернего сайта MakeUseOf, посвященного криптографии, Blocks Decoded.У него есть степень бакалавра (с отличием) в области современного письма с использованием методов цифрового искусства, разграбленных на холмах Девона, а также более десяти лет профессионального писательского опыта. Он любит много пить чая, настольные игры и футбол.

Более От Гэвина Филлипса
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Док-станции с 10 дисками помогут вам повторно использовать старые жесткие диски

По мере того, как мы заменяем и / или модернизируем старые компьютеры, многие из нас, как правило, сохраняют жесткие диски, пока мы не накопим целую коллекцию. Например, я собрал довольно много 2,5-дюймовых. и 3,5 дюйма Жесткие диски SATA, поскольку я модернизировал свои настольные компьютеры и ноутбуки на протяжении многих лет.

Это может представлять проблему. Я не хочу выбрасывать жесткие диски или продавать их, потому что я действительно не помню, что на них, и даже тщательное переформатирование не обязательно приведет к стиранию их содержимого в сегодняшней игре tech-spy vs.мир техно-шпионов. Кроме того, зачем тратить хорошее место на жестком диске? Но я не хочу просто устанавливать их в современные компьютеры, потому что они медленнее, чем современные технологии.

Итак, что вы делаете с использованными, но все еще пригодными к использованию жесткими дисками? Что ж, единственное, что вы можете сделать, это купить док-станцию ​​для дисковода.

Сидеть на док-станции в отсеке

Док-станции для дисководов похожи на навесы для жесткого диска. Они предлагают удобное и безотказное решение без отверток для добавления хранилища на ваш настольный или портативный компьютер.

Если вы хотите установить диск в один, просто вставьте его. Вот и все. А если вы хотите поменять диски, вы просто извлекаете текущее устройство (как флешку) и вставляете новое. Они позволяют обращаться с жестким диском как с прямоугольным DVD-диском — с гораздо большей емкостью.

И независимо от того, насколько медленными могут быть эти диски по сравнению с новыми внутренними жесткими дисками, они все равно достаточно быстры, чтобы выступать в качестве внешнего диска. Почему? Поскольку с USB 3.0 вы получаете самый быстрый внешний интерфейс даже для самого медленного жесткого диска, который у вас может быть.

Использование USB 3.0

В то время как USB 2.0 привел к появлению множества игрушечных ракетных пусковых установок, крошечных холодильников и множества флеш-накопителей, отдаленно напоминающих персонажей «Звездных войн», USB 3.0 переосмысливает технологию внешнего жесткого диска.

SuperSpeed ​​USB (он же USB 3.0) рекламируется как имеющий скорость передачи сигналов 5 Гбит / с, что делает его в 10 раз быстрее, чем USB 2.0. В реальном мире это часто сокращается до трех-пяти раз, но кто бы не предпочел использовать даже трехкратный интерфейс для передачи музыки, видео или изображений?

Ниже приведены мои взгляды на 10 USB 3.0 привод доки на ваше рассмотрение. Хотя они различаются по стоимости, емкости (один из них вмещает до четырех дисков) и форм-фактору, у них есть много общего.

Например, все они подходят для 2,5-дюймовых. или 3,5 дюйма диски. Все они требуют подключения к сети переменного тока, если вы собираетесь использовать их с разъемом 3,5 дюйма. приводы (которые имеют более высокое энергопотребление, чем их меньшие собратья). Все они поставляются с USB-кабелями в комплекте, и на них распространяется годовая гарантия.

Приобретаете ли вы блок, вмещающий один, два или более дисков, зависит от ваших потребностей.Если вы хотите иметь возможность читать только один диск за раз или копировать его на диск своего компьютера, док-станции с одним отсеком будет достаточно. Однако док-станция с двумя отсеками (или с четырьмя отсеками) дает вам возможность копировать данные с одного диска на другой, что делает док-станция с одним отсеком (даже если она вмещает как 3,5-, так и 2,5-дюймовые диски по отдельности). нет.

Кстати, Apple начала поставки систем, оснащенных USB 3.0, обычно в тандеме с собственной технологией внешнего порта ввода-вывода Thunderbolt.Если у вас есть Mac с портом USB 3.0, любая из этих док-станций должна работать в режиме plug-and-play, как и в Windows. (Некоторые поставщики могут предлагать установочное программное обеспечение для своих продуктов, но в большинстве случаев в этом нет необходимости.)

В зависимости от ваших потребностей хотя бы один из них должен позволить вам продлить срок службы внутреннего жесткого диска, который вы сохранили.

Нет USB 3.0?

Если вы хотите подключиться к шине USB 3.0, но на вашем компьютере нет USB 3.0, возможно, вам не повезло — если на вашем настольном компьютере есть слот x1 PCIe или на ноутбуке есть слот ExpressCard. Оба этих интерфейса обеспечивают достаточную пропускную способность для USB 3.0.

Для вашего настольного компьютера такие компании, как StarTech, Buffalo, Rosewill и другие, могут предоставить карту x1 PCI по разумной цене, которая позволит вам начать работу за время, необходимое для открытия корпуса, установки карты, закрытия корпуса и загрузки водители. Двухпортовая карта USB 3.0 от StarTech (модель PEXUSB3S2) стоит от 30 долларов.Другие оцениваются в этом диапазоне в большую или меньшую сторону.

Если в вашем ноутбуке есть слот ExpressCard, концентратор на передней панели SuperSpeed ​​USB 3.0 с четырьмя портами, который помещается в 3,5-дюймовый отсек и может быть найден в Интернете всего за 35 долларов. У других производителей есть как внутренние, так и внешние концентраторы по аналогичным ценам.

Док-станции с одним отсеком

Aluratek AHDDU200F

Aluratek AHDDU200F — это типичная док-станция для внешних жестких дисков. Почти куб в 7.9 на 6,5 на 3,8 дюйма и весом 2 фунта, док-станция может принять любой 3,5-дюймовый. или 2,5 дюйма жесткий диск. Он удерживает привод от раскачивания или танцев на рабочем столе только за счет своего обхвата и веса. Это неплохая установка для тех из нас, у кого блуждающие локти.

Эта коренастая обезьяна с приводными доками абсолютно лишена излишеств, но, учитывая ее низкую цену, ваши ожидания также будут сведены к минимуму. Иногда док-станция для дисководов — это просто док-станция для дисководов, и это все, что им нужно.

Aluratek AHDDU200F от Aluratek
Прямая цена: 50 долларов
Розничная цена: 30–57 долларов

Док-станция для жестких дисков Cirago (CDD2000)

Cirago была еще одним из первых, кто откликнулся на USB 3.0. Док-станция для дисководов CDD2000 впервые была предложена в середине 2010 года; это миниатюрные 5,1 на 3,6 на 3 дюйма. устройство с одним отсеком, в который можно установить либо 3,5-дюйм. или 2,5 дюйма привод. Гладкое белое устройство будет хорошо смотреться на большинстве столов; Очевидно, что его внешний вид, невысокая цена и простота (у него всего один порт USB 3.0) призваны понравиться потребителям.

Удивительно, но CDD2000 не предлагает столько функций, сколько его предшественник с USB 2.0, CDD1000 (все еще доступен за 40 долларов). CDD1000 выполнен в ярко-красном и черном цветах и ​​оснащен встроенным устройством чтения карт памяти, а также может служить двухпортовым концентратором USB.

Док-станция для жестких дисков Cirago (CDD2000) от Cirago International
Прямая цена: 50 долларов
Розничная цена: 46-61 долларов

Ineo I-NA317U Plus

Вклад Ineo в толпу док-станций для жестких дисков USB 3.0 называется I-NA317U Plus. Он поддерживает либо 3,5-дюймовый. или 2,5 дюйма диск вставляется через подпружиненную крышку в верхней части отсека.

Как и док-станция Cirago, Ineo размером 7,8 на 6,9 на 2,4 дюйма, 2 фунта. Устройство одновременно простое и стильное, с двухцветным серебристо-серым основанием и глянцевым черным верхом.На задней панели устройства есть порт USB 3.0, вход питания и кнопка включения / выключения. Неопытные потребители будут благодарны за руководство пользователя, которое на самом деле представляет собой короткую, но хорошо иллюстрированную брошюру с практическими рекомендациями.

Ineo I-NA317U Plus от Ineo Technology
Розничная цена: 36-48 долларов США

Док-станция для жесткого диска NexStar SuperSpeed ​​(NST-D300S3)

Измерение 5,4 на 3,2 на 3,4 дюйма, док-станция для жесткого диска Vantec NexStar похожий дизайн со многими док-станциями для дисков, которые вы найдете на рынке.По сути, это подставка с подпружиненной крышкой, в которую вы вставляете 3,5- или 2,5-дюймовый жесткий диск.

Скоро будет доступна новая версия док-станции, модель NST-D300S3-BK, которая поставляется в черном цвете вместо белого. Имея те же размеры, что и исходная версия, он будет поддерживать жесткие диски SATA 3, такие как жесткий диск Seagate или Western Digital емкостью 3 ТБ, чтобы максимально увеличить емкость.

NexStar Hard Drive Dock SuperSpeed ​​(NST-D300S3) от Vantec
Розничная цена: от 37 до 60 долларов Вероятно, не случайно, что хотя на момент написания этой статьи цена RX-DU300 не была указана на сайте Rosewill, я мог найти ее в другом месте за относительно скромные 35 долларов.

5,5 на 3,5 на 2,2 дюйма Док-станция не делает никаких уступок стилю — она ​​просто черного цвета и имеет единственный слот, в который помещается либо 2,5-дюймовый. или 3,5 дюйма привод.

Моя единственная претензия к RX-DU300 заключается в том, что в нем используется блок питания, установленный на розетке, который может мешать работе соседней розетки. Если ваша розетка переменного тока не используется, у вас не будет проблем.

Rosewill RX-DU300 от Rosewill
Розничная цена: 35-50 долларов США

Syba USB 3.0 Док-станция для жесткого диска (SD-ENC50036)

Согласно Syba, ее новый SD-ENC50036 будет работать с новым поколением жестких дисков емкостью более 2 ТБ, так что вы можете максимально увеличить свою емкость с текущими дисками 3 ТБ и более те, которые будут следовать.

В отличие от большинства док-станций с одним отсеком, Syba не представляет собой цельный металлический блок, в который вы вставляете диск; вместо этого он предлагает более открытую конфигурацию. Несмотря на это, он немного больше, чем у большинства аналогов; согласно веб-сайту, он составляет 7 баллов.5 на 5,2 на 5,2 дюйма и весит 1,6 фунта.

Когда вы вставляете 3,5-дюйм. привод, док-станция фиксируется на приводе и удерживает его на месте. Если вы используете 2,5-дюйм. Привод Syba обеспечивает вставку, которая размещается напротив задней части привода, поэтому зажимное действие по-прежнему надежно удерживает его.

Док-станция для жестких дисков Syba USB 3.0 (SD-ENC50036) от Syba USA
Розничная цена: 23-49 долларов

Thermaltake BlacX 5G (ST0019U)

Thermaltake, вероятно, более известен своей линейкой компьютерных корпусов , Радиаторы ЦП и блоки питания — но это не исключило их попадание на рынок док-станций для жестких дисков.

Док-станция BlacX 5G (описанная на веб-сайте как имеющая «Модный дизайн док-станции») представляет собой док-станцию ​​с одним отсеком, которая размером 5,0 на 3,0 на 7,0 дюйма и весом 1,5 фунта вмещает либо 3,5 дюйма. или 2,5 дюйма диски. Док-станция поставляется с двумя прорезиненными «заглушками» — по одной для каждого из двух размеров дисков, с которыми она работает. Они обеспечивают минимальную защиту накопителя, когда он не установлен в док-станцию.

Thermaltake BlacX 5G (ST0019U) от Thermaltake
Прямая цена: 50 долларов
Розничная цена: 39-83 долларов

Доки с двумя или более отсеками

Cavalry EN-CAHDD-U3 6

Cavalry новый EN-CAHDD-U3 может ехать через холм, чтобы спасти вас от проблем с хранением.Скорее всего, док-станция с двумя отсеками найдет желанное место на вашем столе, чтобы расширить ваши нынешние возможности хранения. С двумя отсеками он вмещает оба 3,5-дюймовых. и 2,5 дюйма. ехать одновременно.

Как и все 3,5-дюйм. совместимые док-станции, устройство поставляется с блоком питания, но оно не будет загромождать вашу розетку: от самого блока до розетки переменного тока идет отдельный шнур. Док-станция имеет размер 6,2 на 5,0 на 3,2 дюйма, поэтому ее вполне можно разместить даже на самых загруженных рабочих столах.

Cavalry EN-CAHDD-U3 от Cavalry Storage
Розничная цена: 70-92 доллара

Sharkoon SATA QuickPort Duo USB 3.0 v.2

Немецкая компания Sharkoon, похоже, является крупным производителем док-станций для жестких дисков USB. Помимо предложения нескольких моделей USB 2.0, компания уже достигла версии 2 своей последней модели USB 3.0, SATA QuickPort Duo USB3.0 v.2.

Эта последняя конструкция вмещает два 3,5-дюймовых. или 2,5 дюйма дисков, что не только расширяет ваше внешнее хранилище, но и дает вам возможность дублировать диски, если у вас есть для этого программное обеспечение.По словам Шаркуна, док-станция будет работать с дисками SATA 3.0, такими как жесткие диски Seagate Barracuda XT или Western Digital Caviar Green HD 3 ТБ. Два светодиода на передней панели позволяют контролировать питание док-станции и доступ к диску.

Sharkoon SATA QuickPort Duo USB 3.0 v.2 от Sharkoon Technologies
Розничная цена: 80 долларов

StarTech.com с четырьмя отсеками eSATA USB 3.0 для док-станции жесткого диска SATA (SATDOCK4U3E)

StarTech.com был одним из первых компаний, выпустивших USB 3.0-совместимая док-станция. Его последняя модель с четырьмя отсеками может работать с 2,5-дюймовым экраном. или 3,5 дюйма диски, смешанные или согласованные. Два 60-мм вентилятора можно включить вручную, чтобы диски охлаждались по мере необходимости.

Док-станция StarTech.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
