Настройка модема TP-LINK TD-W8961ND (IP TV,интернет,WiFi)

Настройка модема TP-LINK TD-W8961ND очень проста. Инструкция подойдет и к другим моделям tp link. Настроим IP TV ZALA, интернет, WiFi. Разделю процедуру на три пункта: 1. Настроим интернет. 2. Подключим WiFi. 3. Наладим IpTv (Zala). Пример буду проводить для ByFly провайдера. Можете посмотреть видео инструкцию.

Настройка модема TP-LINK TD-W8961ND подключаем интернет

Открываем любой браузер и вводим:

  • В адресной строке браузера напишите 192.168.1.1 и нажмите Enter.
  • В появившимся окне введите логин и пароль. Имя—admin пароль—admin.

Переходим к наладке internet:

  1. Вкладка «Настройка интерфейса«.
  2. Выбрать пункт «Интернет«.
  3. Нажмите краткую информацию и удалите все каналы PVC. (выберите после просмотра канал, удалите в самом низу кнопка. После удаление задействованных канал выберите канал pvc0—его и будем настраивать).
  4. Узнать у провайдера VPI, VCI. Я пишу 0-33 для ByFly.
  5. Ставим режим PPPoE.
  6. Вбиваем имя и пароль который дал провайдер или прописан в договоре при заключении.
  7. Делаем как на картинке Rip2-b, img v2. Не забываем нажать сохранить. Вот мы настроили интернет для Белорусского провайдера ByFly «Белтелеком».

Настройка модема TP-LINK TD-W8961ND WiFi

Начну сразу с третьего пункта, настраиваем по картинке:

  • 3. Введите имя сети WiFi.
  • 4. Придумайте пароль. Не забываем сохранить.

Вот настроили WiFi для раздачи с роутер.

Настройка модема TP-LINK TD-W8961ND (IP TV, ZALA-ByFly)

Переходим к настройкам, как до этого настраивали интернет. Интерфейс, интернет:

  1. Выбрать свободный канал PVC1. Хочу напомнить, что pvc0 у нас был настроен интернет, выбираем другой. Не забываем, состояние должно быть включенным.
  2. Узнать у провайдера или в google значение вашего vpi. Зависит от региона. Ниже я добавлю значения для Белоруссии.
  3. Выбрать режим bridge (мост).

Значения VPI/VCI


Переходим в локальную сеть. Нужно подключить Zala к модему и включить приставку.

  1. Подключили Ip Tv Zala, появилось Имя узла «00100199…». Нужно выбрать «mac-adres» залы в таблице DHCP.
  2. Поставить статистический режим.
  3. Отключить четвертый порт.
  4. Настройте как на скриншоте.


  1. Переходим в расширенные настройки.
  2. Клацаем на VLAN.
  3. Включаем функцию VLAN.
  4. Нажимаем на «Определить группу».


Настройка портов VLAN для интернета:

  1. Выбрать индекс один.
  2. Режим работы включен.
  3. Идентификатор ставим что и индекс «1».
  4. Отключаем те порты на которых мы не настраивали PVC. То бишь у нас интернет был настроен на PVC0 (посмотреть где настраивали).
  5. Отключаем четвертый порт, он для zala.
  6. Отключаем в том случае, если у вас телевизор не на wifi.


Настройка портов VLAN для Ip Tv:

  1. Выбрать индекс два
  2. Включить.
  3. Идентификатор ставим что и индекс «2».
  4. Мы ставили IPTV на PVC1 (посмотреть где ставили). Отключаем все порты.
  5. Назначаем порт четыре для телевидения.
  6. Если есть WiFi в телевизоре, включаем порт «4».


Возвращаемся и тыкаем «Назначить VLAN PVID для каждого интерфейса«.


Теперь нам нужно назначить PVID. Смотрите так как мы под идентификатор «2» настраивали порты для Zala. Виртуальный канал это наш PVC1. Ставим наш индекс два для телевидения. Не забываем что в четвертом порте тоже ставим два. Ну и естественно, для Bssid#4—ставим «2» в случае wifi на телевизоре.



comments powered by HyperComments

mywebpc.ru

обзор и настройка на примере TD-W8961ND

Модемы TP-Link пользуются повышенным спросом. Популярность прибора объясняется хорошей производительностью и приемлемой стоимостью. Это одно из лучших соотношений цена-качество. Устройство также позволяет создать домашнюю локальную сеть, чтобы получить доступ ко всем файлам на разных устройствах. Нет ничего сложного в том, как настроить модем, если знать, что нужно делать. Ниже будет рассмотрено, как правильно выполнить манипуляцию на примере TD W8961 ND.

Видео-обзор и инструкции по настройке модема смотрите в следующем видео:

Внешний вид

Модель TP-Link TD W8961 ND вполне себе можно назвать маршрутизатором с встроенным ADSL модемом. Представляет собой трапециевидный прибор, углы которого скруглены. На поверхности корпуса располагается абстрактный рисунок с отверстиями для вентиляции механизма. Такой стильный дизайн прибора впишется в любое помещение.

На задней панели устройства размещаются 4 LAN порта, LINE RJ 11, гнездо для подключения сетевого шнура, кнопка для включения и перезагрузки. На верхней крышке размещены световые индикаторы.

Прибор имеет следующие габариты: 195*130*35 мм, длина антенн – 200 мм. На нижней панели корпуса располагаются пазы для крепления устройства на стене.

Технические характеристики

Прибор обладает такими возможностями:

  • скорость передачи данных – до 300 Мбит/сек.;
  • диапазон частот – 2,4-2,4835 ГГц;
  • дополнительные функции – DDNS, виртуальный сервер, пропуск трафика VPN;
  • температура, при которой роутер нормально функционирует – 0-400С;
  • относительная влажность воздуха для работы прибора – 10-90% без возникновения конденсата.

Установка и подключение

Чтобы модем TP-Link работал без перебоев, должна быть правильно выполнена его установка. Прибор рекомендуется размещать в центральной комнате, чтобы сигнал доходил во все помещения квартиры или дома. Кроме того, устройство ставят подальше от компьютера или ноутбука, а также бытовой техники, в число которых входят микроволновые печи и другие приборы.

Чтобы модем ТП-Линк можно было использовать по назначению, его нужно правильно подключить.

Для подключения роутера выполняют следующие действия:

  • кабель для подключения интернета устанавливают в гнездо WAN/ADSL;
  • кабель питания вставляют в соответствующий разъем, а вилку подключают к розетке;
  • нажимают на кнопку включения для активации прибора;
  • одним концом вставляют кабель в порт LAN, а другим концом в соответствующий разъем компьютера.

После этого прибор TD W8961 ND будет готов к работе.

Настройка

Чтобы выполнить настройки модема TP-Link, необходимо на компьютере открыть браузер и в строку поиска вбить IP адрес маршрутизатора. Он записан на нижней панели прибора.

Когда адрес вписан, кликают по кнопке «Поиск». После этого заходят в первый сайт, минуя рекламу. Далее в соответствующие окна вводят логин и пароль (по умолчанию admin/admin).

Расскажем о том, как настроить ADSL модем от TP Link на примере описанной выше модели TD-W8961ND.

Маршрутизатор применяют для подключения к сети Интернет по телефонному кабелю. Вам понадобится договор с провайдером!

Подключение к интернету

  1. Заходим в вэб-интерфейс маршрутизатора.
  2. В графе «Interface Setup» выбираем «Internet».
  3. Вы увидите надпись «Virtual Circuit», где нужно выбрать канал PVC0.
  4. В пунктах VPI и VCI вписываем данные из договора.
  5. В графе «ATM QoS» вам нужно «UBR».
  6. В разделе «Encapsulation» задайте тип подключения и укажите логин и пароль от провайдера.
  7. Для активации подключения отметьте «Always On».
  8. Примените настройки.

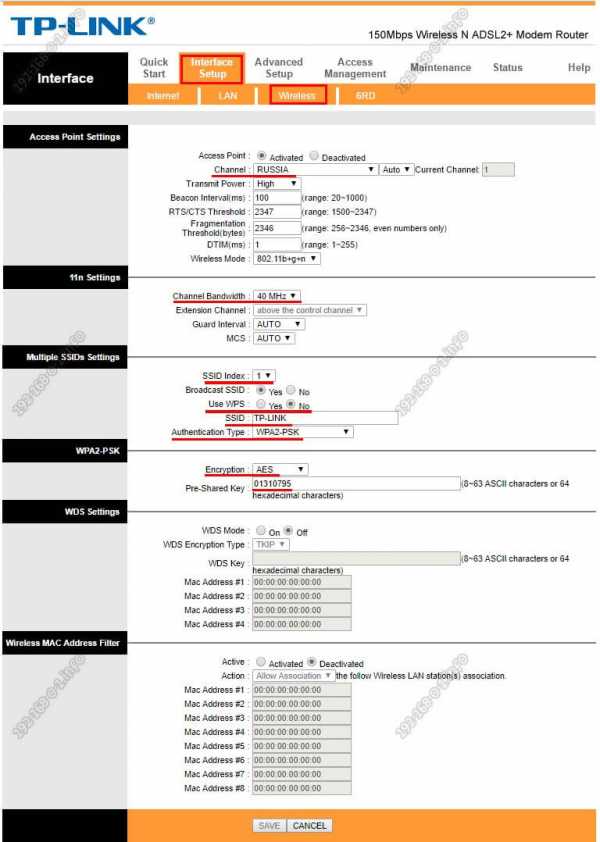

Настройка WI-FI

Теперь нам нужно настроить беспроводное подключение. Распишем также, по пунктам:

  1. В интерфейсе нам нужен раздел «Wireless».
  2. В окне «Channel» ищем свой регион.
  3. При желании (и по рекомендациям знающих) меняем имя сети (SSID).
  4. Выбираем протокол безопасности WPA2 с шифрованием AES.
  5. В пункте «Encryption» нам нужно AES.
  6. Теперь нужно придумать ключ безопасности (пароль от вашей сети). Пишем его в окно «Pre-Shared Key» и сохраняемся.

Смена пароля

Чтобы к роутеру не могли подключиться другие пользователи, рекомендуется сменить пароль. Сделать это можно следующим образом:

  • осуществляют вход в настройки маршрутизатора;
  • переходят в подраздел «Maintenance»;
  • выбирают вкладку «Administration»;
  • в соответствующую графу вписывают новый пароль и в строку ниже снова вводят этот же пароль для подтверждения;
  • сохраняют внесенные изменения.

Сброс настроек

Иногда маршрутизаторы прекращают раздавать WI-FI. В этом случае выполняют различные манипуляции для решения проблемы, и иногда при этом требуется сбросить настройки до заводских установок. Для этого нажимают на кнопку выключения и удерживают ее в течение 15-20 секунд.

Сбросить настройки можно также следующим образом:

  • входят в настройки прибора и переходят в подраздел «Backup & Restore»;
  • кликают по кнопке «Restore».

После этого все настройки сбрасываются до заводских установок.

Настройка роутера TP-Link

Ну и раз уж мы заговорили про TP-Link, давайте дадим краткие инструкции по настройке этих роутеров, вдруг кому пригодится!

Видео-урок по настройке роутера от TP-Link – в следующем ролике:

Подключение к интернету

Действуют следующим образом:

  • осуществляют вход в раздел «Network»;
  • переходят в подпункт «WAN»;
  • выбирают строку «PPPoE»;
  • в соответствующие окна вписывают логин и пароль сети – такие данные обозначены в договоре с провайдером;
  • выставляют значок напротив надписи: «Connect Automatically»;
  • кликают по кнопке «Save»;
  • осуществляют переход в подраздел «MAC Clone», который расположен ниже вкладки «Network»;
  • нажимают на кнопку «Clone MAC Adress»;
  • кликают по кнопке «Save».

Настройка WI-FI

Чтобы получить доступ к интернету по сети WI-FI, выполняют такие действия:

  • осуществляют вход в раздел «Wireless»;
  • переходят в подпункт «Wireless Settings»;
  • в соответствующую графу вписывают имя сети;
  • вписывают регион нахождения, остальные настройки не меняют;
  • кликают по кнопке «Save».

Модемы и маршрутизаторы со встроенным ADSL модемом TP-Link позволяют осуществлять выход в интернет и просматривать файлы на разных устройствах в одной домашней сети. Чтобы прибор функционировал без перебоев, его необходимо правильно настроить. С процедурой не возникнет проблем даже у пользователей, не владеющих в совершенстве знаниями об Интернет и беспроводной связи. Главное – соблюдать инструкцию, приведенную выше.

wifigid.ru

Как настроить роутер TP-Link: инструкция для непрофессионала

Роутеры и модемы TP-Link пользуются заслуженной популярностью за свою надёжность, невысокую стоимость и простоту управления. Инструкция приведена на примере модели TD-W8960N.

Перед включением

Основная функция маршрутизатора – создание локальной беспроводной сети, которая соединяет между собой компьютеры, ноутбуки и мобильные гаджеты в пределах дома/офиса. Вторая, не менее важная задача – подключение этой сети к интернету. Поэтому перед первым включением роутера желательно иметь под рукой настройки соединения с провайдером. Обычно они прописаны в договоре или в отдельной инструкции от провайдера. Если настроек нет, то при подключении нужно позвонить в техподдержку и попросить эти сведения.

Перед включением нужно взглянуть на нижнюю часть корпуса: в моделях TP-Link для настройки роутера нужны следующие сведения:

·       IP-адрес: обычно 192.168.1.1

·       Логин: admin

·       Пароль: admin

Если значения в вашей модели отличаются, лучше заранее переписать или запомнить их.

Первое включение беспроводного модема

1.     Подсоединить кабель данных интернет — провайдера к роутеру. Обычно это телефонный кабель (ADSL-подключение, «выделенная линия»), или провод Ethernet («оптоволокно», LAN). Если источник подключения – 3G/4G модем, то следует соединить его с USB-портом маршрутизатора.

2.     Подключить роутер к электросети: TP-Link поставляет кабель питания в комплекте.

Подключение к роутеру

Если всё в порядке, то через 20-60 секунд роутер полностью готов к работе. Это время нужно на загрузку прошивки. Узнать о его работоспособности помогут индикаторы – светодиоды на передней панели. Кстати, у роутеров TP Link эти «лампочки» светятся мягким приятным светом, не раздражая даже в темноте. Индикаторы оснащены иконками или надписями. Слева направо:

·       Индикатор питания: при включённом устройстве должен гореть всегда.

·       Internet: показывает работоспособность соединения с интернетом. При первом включении не работает; в режиме онлайн мерцает или светится постоянно.

·       ADSL или LAN; 3G, 4G для Билайн и других мобильных операторов: в зависимости от типа провайдера, показывает наличие сигнала от него. При первом включении может мигать, а может быть выключенным.

·       WLAN (WiFi / Wireless): индикатор точки доступа. Мерцает или светится уже при первом подключении.

·       WDS: присутствует не на всех моделях, отвечает за расширение покрытия беспроводной сети.

·       Могут присутствовать и другие «лампочки» – USB-порт, быстрое подключение QSS, 2-6 локальных сетевых портов и т.п. Нормально, если эти индикаторы пока не горят. Если устройство используется как репитер, то световая сигнализация может быть другой.

Соединение ПК с беспроводной сетью

Для настройки модема TP-Link  подойдёт и смартфон/планшет, но мы рассмотрим старое-доброе подключение с ПК или ноутбука. Если роутер работает, то он уже «раздаёт» беспроводную сеть (или расширяет зону её охвата при помощи технологии WDS). Называется она стандартно и скучно – типа TP-Link_15616, и видна с любого устройства. Она работает без пароля, и это нужно изменить как можно скорее.

Подключаем компьютер к новой сети Вай Фай. Значок беспроводного подключения в трее Windows будет перечёркнут крестиком (или другой иконкой отсутствующего интернета).

Настроить роутер TP-Link можно через браузер. Вводим в его адресную строку 192.168.1.1 (без www): это панель управления маршрутизатора. Помните – IP-адрес, плюс – логин с паролем напечатаны на нижней части корпуса? Итак, мгновенная авторизация – и мы в недрах точки доступа. Если поддерживается возможность поменять язык, то в случае с TP-Link делать это можно смело: компания славится приличным переводом своих прошивок.

Всё о настройках беспроводного роутера

Пошаговая инструкция – подключение к интернету, установка пароля сети, продвинутые параметры: WDS, MAC-адреса, алгоритмы шифрования соединения.

Главная страница панели управления TP-Link

На главной странице (Device Info) изменить ничего нельзя – это сугубо информационный раздел. В верхней части сведения о прошивке и версии модели, ниже – текущие показатели точки доступа и соединения с провайдером, а также дата и время.

Внимание! Когда роутер настроен полностью, все значения таблицы Device Info должны иметь ненулевые значения. Если где-то есть нули (либо значения наподобие 0.0.0.0) – с подключением что-то не так. Правда, репитер – режим допускает нулевые значения.

Как подключить роутер к интернету

Подключение и настройка интернета происходит в разделе Quick Setup (быстрая настройка роутера TP-Link) бокового меню слева. В других моделях этот раздел может называться WAN Settings / WAN Configurations (настройки WAN).

Как подключить роутер TP-Link к интернету: настройки WAN и ADSL

В этом разделе всё сводится к вбиванию 2-5 параметрах подключения, которые предоставляются провайдером. В нашем примере это:

·       способ соединения (WAN Link Type): режим PPPoE;

·       значения VPI/VCI, выставленные на 0 и 33;

·       логин (PPP Username) и пароль (PPP Password) для авторизации у провайдера (не путать с логином-паролем вашей личной беспроводной сети!).

У каждого провайдера свои настройки: для Билайн они одни, для МТС – другие. Хотя различаются они незначительно, следует узнать их именно у своего оператора интернета. В любом случае, для подключения маршрутизатора к интернету потребуется ввести не более чем несколько значений. Когда роутер работает как репитер, его не следует настраивать на подключение к интернету. Эти параметры нужны лишь для точки доступа.

Как настроить беспроводную сеть

В левом боковом меню есть раздел Wireless («Беспроводная сеть», Wi-Fi и другие названия). Нам туда.

Раздел базовых параметров беспроводной сети

Базовые беспроводные параметры роутера ТП-Линк



Базовые беспроводные параметры роутера ТП-Линк:

·       Enable Wireless: включение беспроводной сети. Должна стоять галочка.

·       Hide SSID Broadcast: скрыть название сети из эфира. Неофициальное название опции – «режим параноика». При грамотном пароле типа 463sltjHe&# взломать сеть невозможно, вне зависимости от того, передаёт ли ретранслятор её название, или нет.

·       Wireless network name: название беспроводной сети. Лучше использовать что-то личное, чтобы сразу отличать собственную сеть от соседских: The-Best-Wi-Fi, Aleksey’s  Network и т.п. Допустимы английские буквы, цифры, пробелы, но – никакой кириллицы.

·       Country (страна): необязательный параметр. Для работы роутера TP-Link настройка страны не требуется. Можно выбрать свой регион, можно забыть.



Кнопка Apply/Save (Применить и сохранить) стандартна для всех разделов – её нужно нажимать после настройки, перед переходом в следующий раздел. Внимание! Перед тем, как поменять имя сети, тип шифрования, пароль, режим WDS и т.п., имейте в виду: произойдёт разрыв подключения компьютера к Wi-Fi. Нужно лишь заново щёлкнуть по иконке соединения в Windows и выбрать вновь созданную сеть (ввести новый пароль) для каждого устройства в сети. Самостоятельно они не подключаются.

Раздел Security – безопасность и пароль Вай-Фай

Пожалуй, самый важный раздел настроек. Параметр QSS (у других роутеров он чаще называется WPS) отвечает за быстрое подсоединение новых устройств к вашей сети нажатием кнопки, без ввода паролей. Если сеть настраиваем вне дома (в офисе), то лучше выключить его (disable).

Раздел настроек безопасности модема TP-Link

·       Network Authentication: тип защиты. Запомните слово WEP – и не применяйте его вообще никогда. Исключительно WPA, или WPA2 – никакие другие значения для защищённого соединения не подходят. Допустимы разновидности типа WPA (Home или Enterprise) также допустимы. Впрочем, существует древнее поверье: человек, который не шифрует свою беспроводную сеть, попадает в рай.

·       Настройка Open в шифровании сети означает, что вашим интернетом могут пользоваться посторонние случайные люди, при этом они могут иметь доступ к компьютерам сети. Используйте её исключительно тогда, когда точно знаете, что делаете. Даже публичные сети ВайФай с бесплатным доступом для кафе/спортзала сейчас принято защищать паролем.

·       Wireless Network Key: введите пароль от собственной сети. Не путайте его с паролем для подключения к провайдеру. Именно этот пароль позволит другим устройствам подключаться к сети. Если девайс используется как репитер, то устанавливать пароль не нужно. Пароли типа 111111, qwerty, Andrey и т.п. рано или поздно обязательно будут подобраны соседями. Подбирайте сложный пароль, с буквами, цифрами и спецсимволами, не менее 10-15 символов.

Старый анекдот: лучший пароль компьютерщика – кличка его домашнего животного. Ведь у профессионального айтишника собаку всегда зовут типа [email protected]!kw.

·       Алгоритм шифрования (WPA Encryption). Одинаково хороши и AES, и AES-TKIP, принципиальной разницы нет.

Раздел продвинутых настроек (Advanced)

Advanced-настройки Вай-Фай. Полезные продвинутости.

Как правило, продвинутые настройки модемам ТП Линк не требуются. Всё должно работать в значениях по умолчанию.

1.     Channel (канал): рекомендуется значение Auto. Если по соседству работает множество других сетей, и скорость подключения слабая, то можно поэкспериментировать, подобрав вручную оптимальный канал (от 1 до 11).

2.     Mode (режим): b / g / n / ac или их вариации – bgn, bg и др. Фактически, поколения стандарта Wi-Fi. Следует выбирать наиболее свежий режим подключения в настройках, настройка bgn, или, если присутствует – bgn+ac. Остальные нужны лишь для редких случаев несовместимости устройств.

·       Древние и медленные a и b-режимы вряд ли видели даже маститые специалисты. Оставлены для совместимости, использовать их не следует.

·       Старый режим «g»: использовать можно, если старые устройства категорически отказываются работать с другими режимами.

·       Современный стандарт «n»: самый распространённый для большинства устройств.

·       Сверхсовременный стандарт «ac»: поддерживается не всеми устройствами.

3.     Bandwidth («ширина» канала Вай-Фай). Рекомендуемые значения — 20/40 МГц, или Auto. Допустимо значение 40 МГц. Использование 20 МГц значительно снижает пропускную способность сети, но иногда помогает чуть увеличить радиус её действия.

Редко используемые настройки

Прочие беспроводные разделы панели управления ТП-Линк требуются лишь в особых случаях – например, для подключения к ВПН, поэтому пробежимся по ним вкратце.

Фильтрация по MAC-адресу

MAC Filter – фильтрация по адресу MAC. Позволяет подключаться к сети исключительно настроенным вручную устройствам, да и то после ввода пароля. Никаких чужаков. Не рекомендуется ни для домашнего использования, ни для небольшого офиса, где все свои.

Настройка VPN на роутере: возможна не на всех моделях. Это более продвинутая функция.



Wireless Bridge (WDS): возможность использовать Вай-Фай роутер как «репитер» – повторитель уже имеющегося сигнала Wi-Fi. Применяется для «удлинения» радиуса действия другого работающего и настроенного роутера. В других случаях нужно использовать уже настроенный режим AP (Access Point – режим точки доступа).

Заключение

Настройка роутера – лёгкая задача даже для неспециалистов, и очень-очень нужная. Разобравшись в параметрах однажды, вы больше не будете вызывать мастеров и настройщиков – вопрос лишь в 2-3 минутах времени.

Единой инструкция по настройке параметров беспроводных сетей нет, но общие принципы одинаковы для любых моделей. Различаются лишь мелкие детали: в одних устройствах применяются термины Wireless, в других – Wi-Fi; новейшие модели работают со стандартом связи «ac», более старые – с b/g/n-сетями. Пример настройки точки доступа TP-Link подойдёт и для устройств ASUS, и D-Link, и прочих – различаются лишь мелочи. Прямая аналогия: СВЧ-печи – принцип один и тот же, а кнопки чуть  разные.

Видео по теме:

Быстрого Вам интернета!

i-wifi.ru

Настройка роутера Tp Link: наглядная пошаговая инструкция

Содержание статьи

Фирма TP-LINK является одним из ведущих производителей сетевого оборудования. Мы представим подробную информацию, как подключить или перенастроить роутер TP-Link. Будет рассмотрена процедура подключения устройства, настройки для проводной и беспроводной сети, смены пароля и обновления прошивки. Полученная информация позволит без проблем выполнять настройку домашней сети в маршрутизаторах «ТП-Линк».

Какие данные нужны для подключения роутера

Для изменения параметров непосредственно маршрутизатора вам понадобится две вещи: браузер и пароль с логином для доступа. Последние данные можно найти на этикетке, прикрепленной к корпусу устройства. Как правило, стандартные логин и пароль – это английское слово admin.

Для использования Интернет также понадобятся данные для авторизации, получить которые вы должны у своего провайдера. При этом они должны быть прописаны в договоре о предоставлении услуг. Вводить их необходимо в роутере или специализированной программе, если такая предоставляется провайдером. Обязательно узнайте тип подключения (PPPoE, L2TP, PPTP и другие) для правильной настройки. При использовании динамического IP вам необходимо узнать свой IP-адрес, маску подсети и тому подобные данные. Если все эти параметры уже на руках, можно выполнять подключение TP-Link.

Порядок подключения устройства к сети, ПК или ноутбуку

Процедура не вызывает больших трудностей, при этом выполняется на 5-10 минут. Следует поочередно выполнить шаги следующей инструкции:

  1. Найдите оптимальное место для устройства. Кабель сети и питания не должен находиться под натяжкой или создавать юзеру проблемы при нажатии кнопок (WPS/Reset).
  2. Если у вас Wi-Fi-роутер со съемными антеннами, прикрутите их в положенные места.
  3. Включите блок питания в розетку, а конец провода вставьте в соответствующее гнездо. Убедитесь, что световой индикатор питания загорелся.
  4. Интернет-кабель вставляется в порт под названием WAN или Internet. Часто визуально его выделяют другим цветом.
  5. Соедините сетевым кабелем LAN-входы роутера и сетевой карты компьютера/ноутбука.

Модели с Wi-Fi можно настраивать «по воздуху». Это актуально в том случае, если у вас нет возможности подключить роутер к компьютеру через LAN. На этом манипуляции с проводами завершены. Далее процесс продолжается в веб-интерфейсе.

Вход в веб-интерфейс

Манипуляции с модемом выполняются только в веб-интерфейсе. Попасть в него можно с компьютера при подсоединенном сетевом кабеле или через вайфай на беспроводной модели. Внимание! Использовать интерфейс можно в любой момент, даже при неработающем Интернете. Для входа следуйте пунктам приведенной инструкции:

  1. Откройте любой браузер на своем компьютере (Firefox, Google Chrome, Internet Explorer и так далее). Введите в адресной строке 192.168.0.1 (если не сработает, используйте 192.168.1.1). Этот IP – «родной адрес» роутера.
  2. Вас перебросит на страницу авторизации. В полях следует ввести логин и пароль.
  3. Если данные введены правильно, вы попадете на стартовую страницу. Отсюда можно перейти в основные разделы меню.

Настройки роутера

Переходим к самому интересному – изменению параметров маршрутизатора. В главном окне располагаются больше 10 различных разделов. Большинство из них обычному юзеру не нужны. Активация Интернета происходит в максимум двух разделах. Далее мы расскажем подробно, как настроить роутер TP-Link, о создании проводного подключения, настройке Wi-Fi, смене пароля входа и других полезных вещах.

Подключение к проводной сети

В маршрутизаторе есть функция быстрой настройки. Новичкам рекомендуется использовать именно этот раздел. Нажмите кнопку «Далее» и следуйте подсказкам установщика:

  1. В окне ввода страны и поставщика поставьте галочку под полями и кликните кнопку «Далее».
  2. Укажите тип вашего подключения. Здесь будут отличаться дальнейшие поля ввода в зависимости от выбранного пункта. В этом разделе приведен пример настройки по статическому IP.
  3. Заполните соответствующие поля (IP-адрес, DNS и так далее), предварительно получив их у представителя услуг.
  4. Если у провайдера отсутствует привязка по MAC-адресу, выберите строку «Нет,…».
  5. В следующем окне выполняется настройка беспроводной сети. Об этом подробнее мы поговорим позже.
  6. Нажмите кнопку завершить, а затем проверьте работоспособность Интернет.

При настройке других типов соединений появятся поля для ввода логина и пароля. Сюда необходимо ввести те данные, которые даст провайдер. Сменить параметры пользователь может в разделе «Сеть». В отдельных моделях «ТП Линк» рядом с выбором типа подключения имеется кнопка «Определить», которая поможет узнать ваш тип. На основе WAN уже настраиваются соответствующие характеристики.

Например, для использования PPPoE в окне уже появляются поля для логина/пароля и параметров, свойственных PPPoE.

Подключение через беспроводную сеть

Для устройств с Wi-Fi-модулем также придется настроить беспроводное подключение. Сделать это можно при быстрой настройке (предпоследний пункт предполагает введение всех важных параметров).

Давайте разберемся, какие настройки Wi-Fi у роутера TP-Link следует изменить. Вещание следует установить в состояние «включено». SSID или имя сети – это то, что будет отображаться на других устройствах при поиске. Укажите свой регион, смешанный режим. Канал и его ширину оставьте автоматически. Продвинутые пользователи могут выбрать его самостоятельно с учетом занятых каналов соседними роутерами. Если хотите поставить пароль н точку доступа, выбирайте тип защиты WPA2-PSK. В завершение осталось ввести только пароль от беспроводной точки сети. Жмите кнопку «Далее» и завершайте процесс.

Аналогичные настройки находятся в разделе «Беспроводной режим». Для смены SSID или параметров канала выберите подпункт «Настройки беспроводного режима». Поменять пароль можно в пункте «Защита беспроводного режима». При любых изменениях не забывайте нажимать кнопку «Сохранить». Если выбранные параметры не поменялись, выполните перезагрузку аппарата.

Через эти пункты меню выполняется настройка роутеров производителя TP-Link.

Смена пароля на вход в веб-интерфейс

Всем владельцам рекомендуется сменить стандартные пароль и логин от роутера. Это обусловлено тем, что злоумышленник при отсутствии пароля к Wi-Fi или его взломе сможет войти в параметры модема и «повеселиться». Устранить созданные проблемы не составит труда, но лучше подобного избежать. Интерфейс позволяет быстро и удобно поменять входные данные:

  1. откройте через браузер главное меню модема;
  2. выберите раздел «Системные инструменты», подраздел «Пароль»;
  3. запишите старый и новый пароли;
  4. нажмите «Сохранить».

Если вы забыли данные для входа, выполните сброс до заводских настроек.

Продвинутые настройки

Маршрутизатор имеет массу дополнительных функций, которые расширяют его возможности. Рассмотри некоторые из продвинутых настроек:

  • Гостевая сеть. Позволяет настраивать публичную гостевую сеть, ограничивать входящий/исходящий трафик или время работы.
  • Изменение адресации. Она позволяет задать статические IP-адреса или использовать DHCP.
  • Переадресация – настройка виртуальных адресов, веб-телефонии, конференций и тому подобного.
  • Функции родительского контроля. Ограничение времени доступа в Интернет или конкретных ресурсов.
  • Задание вручную таблицы маршрутизации (для специалистов).
  • Привязка MAC-адресов к конкретным IP.

Узнать подробнее, как настроить специфические функции роутера TP-Link, вы можете в руководстве по эксплуатации.

VPN

Данная технология позволяет скрывать информацию от посторонних глаз. Выполняется шифрование, благодаря чему отследить ваши посещения не сможет даже провайдер. Однако использовать ВПН могут только те модели, на которых предустановлен VPN-сервер. Выполнить наладку можно по следующим шагам (для английской прошивки):

  1. Перейдите в раздел PPTP VPN Server, далее Server Settings. Поставьте галочку на PPTP Server и MPPE Encryption (напротив строки Enable). Укажите диапазон IP-адресов.
  2. Зайдите в Account Settings, а затем добавьте новую учетную запись через кнопку Add New. Введите данные авторизации.
  3. Сохраните настройки. Перезапустите устройство. Далее в «Центре управления сетями» на ОС Windows создайте VPN подключение.
  4. В свойствах созданного VPN выберите необходимый туннельный протокол, а также тип шифрования (как указано на изображении).

Теперь вы знаете, как выполнить настройки маршрутизатора для работы по VPN.

Фильтрация MAC-адресов

Функция фильтрации MAC-адресов позволяет владельцу проводить контроль беспроводных станций, которые пользуются беспроводным соединением (вайфай) через регистрацию MAC-адрес. Он является уникальным для любого гаджета. Добавление записи фильтрации MAC-адресов осуществляется через кнопку «Добавить…»:

  1. Введите MAC-адрес в одноименное поле. Формат MAC-адреса следующий: VV-VV-VV-VV-VV-VV, где вместо V может стоять любое число в 16-тиричной системе счисления. Например, 0D-0C-FF-B0-70-56.
  2. Введите описание станции для пометки.
  3. В выпадающем списке состояний выберите «Включено» или «Отключено» для конкретной записи.
  4. Кликните «Сохранить».

Обновление прошивки

При возникновении проблем рекомендуется использовать сброс настроек. Но устранение неполадок на уровне микрокода может выполнить только новая прошивка. Установочный файл можно загрузить на официальном сайте производителя. Далее выполните несколько простых шагов:

  1. перейдите в раздел системных настроек, а затем кликните на пункт «Обновление ПО»;
  2. в поле Файл выберите или укажите путь к скачанной ранее прошивке;
  3. нажмите кнопку «Обновить»;
  4. установка займет от 1 до 5 минут;
  5. после завершения процедуры обновления произойдет автоматическая перезагрузка.

Теперь вы знаете, как настраивать маршрутизатор TP-Link и обновлять его встроенное программное обеспечение.

Пожаловаться на контент

wirelesscover.ru

Как настроить PPPoE на маршрутизаторе со встроенным ADSL модемом TP-Link

Эта статья подходит для:

TD-8816 , TD-8817 , TD-W8961ND
more

TD-8816 , TD-8817 , TD-W8961ND , TD-W8901GB , TD-W8951NB , TD-W8101G , TD-W8901N , TD-W8961N , TD-W8961NB , TD-W8951ND , TD-W8901G , TD-W8151N , TD-8840T , TD-8841T

Шаг 1 Откройте веб-браузер и введите IP -адрес вашего устройства в адресной строке (по умолчанию 192.168.1.1), нажмите Enter .

Шаг 2 Введите имя пользователя и пароль на странице авторизации, по умолчанию имя пользователя и пароль – admin , нажмите ОК для входа в устройство.

Шаг 3 Нажмите Quick Start (Быстрый старт) вверху.



Шаг 4 Нажмите   RUN WIZARD (ЗАПУСТИТЬ МАСТЕР НАСТРОЙКИ) и нажмите NEXT (ДАЛЕЕ) для настройки ADSL маршрутизатора.



Шаг 5 Вы можете изменить пароль учетной записи администратора, если укажите новый пароль. Если вы не хотите менять его, введите пароль, указанный по умолчанию и нажмите NEXT (ДАЛЕЕ).



Шаг 6 Выберите правильный Time Zone ( часовой пояс) и нажмите NEXT (ДАЛЕЕ).



Шаг 7 Выберите PPPoE / PPPoA и нажмите NEXT (ДАЛЕЕ).



Шаг 8 Введите имя пользователя и пароль, предоставленные вашим Интернет-провайдером. Укажите правильные значения VPI и VCI , которые тоже предоставлены вашим Интернет-провайдером. Нажмите NEXT (ДАЛЕЕ).



Шаг 9 Если ваш ADSL маршрутизатор поддерживает беспроводную функцию, и вы хотите настроить беспроводную сеть, выберите Access Point Activated (Включить режим точки доступа) и настройте параметры защиты. В нашем примере мы выбрали WPA-PSK, TKIP/AES . Введите пароль и нажмите NEXT (Далее) .



Шаг 10 Нажмите NEXT (ДАЛЕЕ) и Close (Закрыть) для сохранения настроек.




Соответствующие разделы:

Как настроить PPPoE на маршрутизаторе со встроенным ADSL модемом TP — LINK

www.tp-link.com

Как настроить роутер TP-Link серии N в качестве точки доступа? (новый интерфейс)

Для роутеров, которые поддерживают режим «точки доступа», необходимо воспользоваться этой инструкцией.



Чтобы настроить роутер TP-Link серии N в качестве точки доступа, воспользуйтесь инструкцией ниже. Соедините ваш основной роутер и роутер TPLink Ethernet-кабелем через LAN-порты. В таком режиме работы WAN-порт не используется.



1 Шаг. Зайдите в веб-интерфейс настройки роутера.

Как войти в веб-интерфейс беспроводного маршрутизатора TP-Link?



2 Шаг. Откройте раздел Беспроводной режимНастройка беспроводного режима. Здесь вы можете изменить имя Wi-Fi сети и выбрать канал, на котором будет вещаться сеть роутера TP-Link.



3 Шаг. Откройте раздел Защита беспроводного режима. Выберите тип защиты WPA2 – Personal (PSK). В строке Пароль беспроводной сети вы можете задать пароль для вашей Wi-Fi сети.

Пароль должен содержать минимум 8 символов, можно использовать латинские буквы и цифры.



4 Шаг. Откройте раздел DHCP. Отключите DHCP-сервер и нажмите Сохранить.



5 Шаг. Откройте раздел Сеть – Локальная сеть (LAN) и измените IP-адрес второго маршрутизатора так, чтобы он находился в подсети основного маршрутизатора. Например, если адрес у основного маршрутизатора 192.168.0.1, то адрес второго маршрутизатора должен принадлежать диапазону 192.168.0.2 – 192.168.0.254.

Имейте ввиду, что веб-интерфейс настройки роутера будет доступен по адресу, который вы укажете.

Нажмите кнопку Сохранить и нажмите ОК во всплывающем окне.

После этого роутер перезагрузится, применив все параметры, которые мы задали выше.

www.tp-link.com

Настройка модема TP-Link TD-W8151N — Настройка WiFi роутера

ADSL-модем TP-Link TD-W8151N — одна из самых популярных моделей модемов от компании ТП-Линк в России благодаря низкой цене, наличию WiFi-модуля и неплохого качества работы. Он позволяет  подключить одно устройство через порт Ethernet, а остальные — через беспроводную сеть.

Характеристики модема TP-Link TD-W8151N:

Интерфейсы:

— 1 порт DSL с разъемом RJ11
— 1 порт 10/100 Мбит/с с разъемом RJ45
— WAN-порт — ADSL

Поддерживаемые стандарты ADSL:

— Full-rate ANSI T1.413 Issue 2
— ITU-T G.992.1(G.DMT) Annex A
— ITU-T G.992.2 (G.Lite) Annex A
— ITU-T G.994.1 (G.hs)
— ITU-T G.992.3 (G.dmt.bis) Annex A/L/M
— ITU-T G.992.4 (G.lite.bis) Annex A
— ITU-T G.992.5 Annex A/L/M

Беспроводная сеть:

Скорость Wi-Fi — 150 Мбит/с
Частота работы Wi-Fi 2.4 ГГц
Количество антенн — 1
Конструкция антенны — Несъемная
Беспроводные стандарты — 802.11b/g/n

Прочее:

Поддержка протоколов — PPPoE, IPsec, L2TP, PPTP
Поддержка VPN-туннелей Есть

Функции безопасности: Межсетевые экраны NAT и SPI, Фильтрация по MAC-адресу, IP-адресу, приложениям, URL, Защита от DoS-атак, SYN Flooding, Ping of Death.

IP-адрес устройства в локальной сети — 192.168.1.1. Логин — admin. Пароль по умолчанию — admin.
Для доступа в веб-интерфейс АДСЛ-роутера ТП-Линк рекомендуется использовать веб-браузеры Internet Explorer, Microsoft Edge, Google Chrome.
После авторизации автоматически открывается страница со статусом работы устройства:

Настройка Интернет Ростелеком на TD-W8151N

Для примера мы расскажем как настроить на TP-Link TD-W8151N Интернет от Ростелеком, так как это самый распространённый ADSL-провайдер в России.
Если Вы пользуетесь услугами другого провайдера, то просто узнайте все необходимые параметры и действуйте по аналогии.

Подготовка:

Прежде чем приступать к настройке АДСЛ-модема ТП-Линк, предварительно позвоните в техническую поддержку и уточните следующие параметры:

Параметры соединения - VPI и VCI
Тип инкапсуляции - обычно используется LLC
Тип соединения - PPPoE, Динамический или Статический IP

Настройка подключения:

В главном меню веб-интерфейса выбираем раздел Interface Setup > Internet. В данной модели АДСЛ-модема уже создано несколько виртуальных соединений. Поэтому нажимаем на кнопку «PVCs Summary».

Откроется окно с вот таким списком преднастроенных соединений. Смотрим есть ли там соединение, имеющее совпадающие с Вашими значения VPI и VCI.

Если  есть — тогда в поле «Virtual Circuit» выберите это PVC. Если совпадений нет — выбирайте любой. Например, я взял PVC1. Проверьте стоит ли у него чекбокс «Active» в поле «Status».

Далее прописываем свои значения VPI и VCI. В поле «ATM QoS» обычно выставляется «UBR». Находим параметры «ISP» в поле «Incapsulation». Тут надо выбрать тип подключения. Для настройки модема TP-Link TD-W8151N на Ростелеком обычно выбирается протокол PPPoE. Именно этот протокол работает в большинстве филиалов этого провайдера.
Ниже, в поле «Username» пропишите логин, а в поле «Password» — пароль. Они обычно идут на маленькой пластиковой карте, которую дают в абон.отделе при заключении договора.
Ниже поставьте у параметра «Connection» значение «Always On (Recomended)».

Если у Вас в городе Ростелеком (или иной провайдер) использует тип подключения «Динамический IP» — тогда для параметра «ISP» поставьте галочку «Dinamic IP Address».

Нажимаем на кнопку «Save» чтобы сохранить настройки роутера. После этого его желательно перезагрузить.
Проверяем подключение к Интернет Ростелеком или иного другого провайдера.

Как настроить WiFi на TP-Link TD-W8151N

Настройка беспроводной сети Вай-Фай на АДСЛ-модеме ТП-Линк относительно простая.
Открываем раздел меню Interface Setup > Wireless. Обратите внимание, чтобы стояла галочка Activated в строчке «Access Point» — она отвечает за работу беспроводного модуля.

В поле «Channel» надо поставить значение «Russia». В поле «Channel Bandwidth» поставьте значение 40 MHz.
Ниже, в списке «SSID Index» ставим значение «1».
«Use WPS» ставим «No», чтобы отключить данную технологию, так как она является брешью в безопасности Вай-Фай.
В поле «SSID» надо придумать и прописать имя сети на латинице.
Тип аутентификации (Authentication Type) выбираем WPA2-PSK — он самый безопасный на сегодня. Тип шифрования — Encryption — ставим AES.
Остаётся придумать пароль на подключение клиентов к сети и вписать его в поле «Pre-Shared Key». Делайте пароль на Вай-Фай не короче 8-10 символов и лучше всего делать его из букв и цифр вперемешку. Так он наиболее надёжно защищён от взлома.
Настройка WiFi на TD-W8151N от TP-Link завершена. Нажимаем кнопку Save чтобы сохранить настройку модема.

192-168-0-1.info

Отправить ответ

avatar
  Подписаться
Уведомление о
