Содержание

корд — что это и какие виды патч-кордов бывают

В настоящее время без структурированной кабельной сети (СКС) невозможно представить ни одно предприятие, магазин или квартиру. Патч-корды являются одним из самых распространенных элементов СКС. По сути это кусок многожильного кабеля, обжатый с обоих концов коннекторами. Нередко патч-корды называют коммутационными шнурами.

Их основная задача заключается в соединении различных устройств. Коммутационные шнуры для удобства пользователей изготавливают в разных цветах. Использование патч-кордов разных цветов помогает сократить время локализации проблемного участка структурированной кабельной сети и устранения проблемы.

Что такое патч-корд

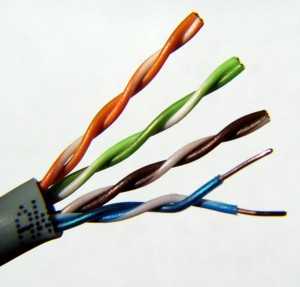

Патч – корд (коммутационный шнур) представляет из себя электрический или оптоволоконный кабель для подключения или соединения между собой электрических устройств. Они различаются по типам и длине. Обе стороны кабеля обязательно должны быть обжаты соединительными разъемами. Эти специфические разъемы называют коннекторами.

Для объединения двух рабочих станций часто применяют кроссовер. Он также является коммутационным шнуром, но с перекрестной схемой соединения. Другим названием такого соединения является «кроссовое соединение».

Патч-корды могут быть любых размеров, но не должны превышать длины в 5 м по стандарту ANSI EIA TIA 568B.1. Для открытых офисов допускаются патч-корды большей длины.

Область применения

Чаще всего патч-корд применяют для подключения рабочих станций к СКС, также для соединения сетевого и серверного оборудования.

Основа из многожильных проводов является главным преимуществом коммутационного шнура в сравнении с обычным кабелем UTP с цельным проводом. Улучшаются такие параметры кабеля, как устойчивость к излому и его гибкость. При этом, у гибкого коммутационного шнура происходит ухудшение основных электрических параметров, что, в конце концов, сказывается на скорости передачи информации.

В зависимости от области применения выделяют следующие виды патч-кордов: для телефонных сетей, коммутационные (для роутера, коммутатора и прочего аналогичного оборудования) и оптоволоконные (оптоволоконный кабель, оконцованный с обоих концов оптическими коннекторами).

Какие бывают

Классификация патч-кордов может быть проведена по различным признакам и параметрам.

Чаще всего патч-корды классифицируют:

  • по размеру. Стандартные размеры: 0.5м, 1м, 1.5м, 2м, 4м, 5м. Нестандартные размеры могут быть сделаны на заказ;
  • по типу коннектора. У переходных патч-кордов на концах разные разъемы, у соединительных – одинаковые;
  • по типу разъема. Чаще всего используют разъемы RJ-45 и RJ-12. Реже встречается разъем 110-го  типа;
  • по наличию экранирования. Различают экранированные (FTP) и неэкранированные (UTP).

Длина, а также цвет подбираются с учетом личных предпочтений. При этом важно знать, что длины патч-корда и магистральной линии должны суммироваться, и суммарная длина должна соответствовать существующим стандартам структурированной кабельной сети. Сейчас максимальная длина сегмента СКС не должна превышать 100 м.

Между кабелем и патч-кордом имеются различия. Кабеля закрепляются неподвижно и остаются без движения в течении длительного периода, на патч-корды же наоборот, постоянно оказывается определенная механическая нагрузка, может произойти их скрутка. При неаккуратном обращении с патч-кордом, кабель в нем может быть поврежден, что в значительной степени снизит его параметры. Многожильные патч-корды более приспособлены к постоянным воздействиям.
Использование экранирования для коммутационного шнура не является обязательной необходимостью. Экран защиты позволяет защитить кабель от воздействия внешних электромагнитных волн. Заземление является обязательным условиям применения FTP патч-кордов.

В компьютерных сетях нередко используют литые патч-корды. Основное их отличие заключается в наличии пластмассового колпачка. Он может быть припаян прямо к кабелю, в отличие от обычного, в котором он может беспрепятственно перемещаться по всей длине. Литой патч-корд может быть только заводского производства, его невозможно изготовить в домашних условиях.

В условиях ограниченного пространства на сетевых объектах удобны для использования по своей конструкции плоские патч-корды.

Видео: Обжимка кабеля UTP 5

Категории патч-кордов

Каждый заводской патч-корд проходит процедуру сертификации, по результатам которой ему присваивается определенная категория. Категория определяет, где может быть использован данный патч-корд, какую скорость передачи данных он может поддержать.

Сегодня в основном используются экранированные патч-корды категории 5e. Их отличает обеспечение качественного соединения в СКС любого размера. Они прекрасно поддерживают скорость передачи данных, до 100 Мбит/сек, которая является необходимым минимумом в настоящее время.

Для организации гигабитной локальной сети патч-корд 5 категории не подойдет, обязательно необходим патч-корд 6 категории. В его основе кабель, каждая из восьми жил которого состоит из семи медных проволок, изолированных в прочном полиэтилене.Патч-корд 6 категории имеет немного больший внешний диаметр кабеля (6.2 мм), что нужно учитывать при его прокладке.

Патч-корды 7 категории предназначены для передачи данных со скоростью до 10 Гбит/с. В таких патч-кордах экранируется не только кабель целиком, но и экранируется отдельно каждая пара.

Основные характеристики

Каждый патч-корд обладает рядом характеристик. К основным относятся материал оболочки, диаметр и тип проводника, а также средняя скорость распространения сигнала. Кроме основных, выделяют передаточные, геометрические и механико-климатические характеристики.

К передаточным характеристикам причисляют коэффициент затухания и коэффициент хроматической дисперсии на опорных длинах волн.

Толщина оболочки, номинальный диаметр кабеля и номинальная масса являются базовыми геометрическими параметрами патч-корда.

Среди механико-климатических характеристик выделяют радиус изгиба, допустимые растягивающее и раздавливающее усилия, стойкость к кручениям и ударам, температуры эксплуатации и монтажа.

Значения данных характеристик зависят от конкретного производителя патч-кордов.

Схема подключения

Существуют две основные схемы подключения: прямая и перекрестная.

Прямая схема подключения используется для соединения рабочих станций со свитчами, а также для соединения свитчей между собой через порт Uplink.

Перекрестная или кроссовая схема подключения необходима для непосредственного соединения двух рабочих станций. Также с помощью перекрестной схемы происходит подключения сетевых концентраторов между собой без использования порта Uplink . Ниже приводится схема подключения кабелей. Нумерация контактов на разъеме слева направо, если держать коннектор вверх контактами и кабелем к себе.


Прямая разводка.
Перекрестная разводка
Контакт
Цвет провода
Контакт
Контакт
Цвет провода
Контакт
1
бело-оранжевый
1
1
бело-оранжевый
3
2
оранжевый
2
2
оранжевый
6
3
бело-зеленый
3
3
бело-зеленый
1
6
зеленый
6
6
зеленый
2
5
бело-синий
5
5
бело-синий
5
4
синий
4
4
синий
4
7
бело-коричневый
7
7
бело-коричневый
7
8
коричневый
8
8
коричневый
8

Почему лучше заводской патч-корд?

Изготовление патч-корда своими руками совсем несложное занятие, да и себестоимость его будет в разы меньше чем заводского. Странно. Неправда ли? Почему же заводские патч-корды изготовляемые миллионами стоят на порядок выше самодельного патч-корда?

Разница заключается в том, что производитель тестирует на соответствие определенным параметрам каждый патч-корд и по результатам проверки забраковывает часть своей продукции. Покупая заводской патч-корд, клиент платит за уверенность в безупречном функционировании СКС.

В СКС главные места потери ее параметров — это места соединений. А каждый патч-корд влияет сразу на два соединения. Неправильная разводка жил провода может испортить характеристики целой сети. Возможно при некачественной обжимке возникновение наводки в ней. Ведь восемь расплетенных проводов витой пары выступают в качестве параллельных антенн, в результате чего каждая пара создает свои помехи и получает помехи соседних пар.

Конечно, случаются форс-мажорные ситуации, когда необходимо в кратчайшие сроки подключить новое устройство к локальной сети, либо заменить поврежденный кабель. Единственным выходом из данных ситуаций будет изготовление временного патч-корда своими руками.

Но ни в коем случае не рекомендуется использовать самодельный кабель для соединения активного сетевого и серверного оборудования. Глупо расходовать огромные средства на сертификацию СКС и экономить на мелочах.

Исходя из этого, необходимо делать выбор в пользу заводских патч-кордов. Причем, очень важно тщательно изучить всех производителей данной продукции и выбрать производителя с наилучшим качеством.

Таким образом, патч-корды играют значительную роль в обеспечении надежности и производительности СКС.

Опыт показывает, что использование патч-кордов низкого качества (в частности самодельных), несмотря на экономию на этапе создании локальной сети, в будущем в процессе ее эксплуатации приводит к ощутимым дополнительным расходам. Из-за применения низкокачественных патч-кордов нередко происходят отказы и простои. А одно из главных качеств СКС именно надежность. Поэтому рекомендуется использовать патч-корды только проверенных производителей.


compsch.com

корд — что это? Какие бывают патч-корды?

Патч-кордами (коммутационными шнурами) принято называть электрические либо оптоволоконные кабели, которые позволяют подключать или соединять электрические устройства. Наибольшее распространение данные изделия получили в сфере проектирования и создания локально-вычислительных сетей. Для соединения коммутаторов, подключения рабочих станций к сетевому оборудованию здесь часто используется патч-корд 5e, изготовленный промышленным или кустарным способом. В ходу также оптоволоконные коммутационные шнуры.

Патч-корд – что это? Как работает?

Чтобы соединить разрозненные сетевые компоненты, нужно использовать специальные кабели. Так, для подключения ПК к маршрутизатору DSL или свитчу потребуется подготовить сетевой патч-корд. Что это такое? Речь идет о сегменте экранированного либо неэкранированного кабеля UTP длиной от 1.5 м, с двух сторон которого закреплены с помощью обжимного инструмента коннекторы RJ-45.

Такие кабели можно использовать для подключения практически любых компонентов сетевой среды. Исключением являются устройства, поддерживающие только оптоволоконные интерфейсы. В некоторых локальных сетях еще встречаются коммутаторы для устройств, работающих через коаксиальный кабель. К настоящему моменту они почти исчезли.

Стандарты TIA-568A и TIA-568B

Существуют стандарты подключения таких кабелей к другим устройствам: TIA-568A и TIA-568B. Каким же образом используется патч-корд 5e для подключения сетевых устройств? Стандарты определяют порядок следования отдельных жил по цветам внутри коннектора. Дело в том, что внутри стандартного кабеля UTP под изоляционным слоем находятся скрученные жилы проводников. Вот по ним и передается сигнал. Слой изоляции, покрывающий такой проводник, может иметь один из восьми стандартных цветов:

  • оранжевый;
  • бело-оранжевый;
  • зеленый;
  • бело-зеленый;
  • синий;
  • бело-синий;
  • коричневый;
  • бело-коричневый.

В стандарте TIA-568A порядок отсчета начинается с бело-зеленого и зеленого проводов. В варианте TIA-568B сначала идут оранжевые провода. Другие отличия в порядке следования жил можно увидеть на картинке. Некоторые сетевые инженеры при подключении коннекторов произвольно меняют порядок следования жил. Делать этого не рекомендуется. Лучше следовать одной из стандартных схем, чтобы не запутаться в дальнейшем.

Что можно подключить патч-кабелем?

Обжатый с двух сторон кабель незаменим для системного администратора. Есть множество приборов, которые можно подключить к сети, используя патч-корд. Что это за устройства? Их перечень довольно широк. Вот лишь наиболее популярные варианты:

  • линия патч-панели к ПК или ноутбуку;
  • компьютер к модему DSL;
  • коммутатор к маршрутизатору или другому свитчу;
  • компьютер к хабу;
  • модем DSL к маршрутизирующему устройству или коммутатору;
  • беспроводная точка доступа к свитчу с поддержкой технологии PoE или без нее.

Если используется lc lc патч-корд, то им обычно связываются устройства коммутации и маршрутизации между собой. Данный тип кабелей также применяется для подключения свитчей и другого сетевого оборудования к патч-панелям.

Какие существуют модификации патч-кордов

Несмотря на простоту устройства, патч-кабели имеют определенные различия. Так, они могут относиться к категории 5, 5e или 6. Цифра поясняет, какие материалы применены для данного кабеля, какой тип коннекторов RJ-45 использует конкретный патч-корд UTP. Что это означает на практике? Разные кабели UTP поддерживают различную скорость передачи данных. Некоторые из них способны обеспечивать большую дальность передачи сигнала.

Кабель CAT 6 имеет дополнительную защиту, препятствует возникновению в сети коллизий из-за электрических наводок и других факторов. Он сертифицирован для использования в сетях Gigabit Ethernet. Главной причиной, почему провод 6-й категории не получил повсеместное распространение, является высокая цена. Да и большую часть сетевых задач вполне можно решить с помощью кабеля CAT 5 или CAT 5e.

Поддержка Gigabit Ethernet, вопрос качества кабелей UTP

Существует распространенное заблуждение покупателей, которое заключается в том, что они должны иметь кабель CAT 6, чтобы получить сигнал Gigabit в своей сети. Это утверждение справедливо только в том случае, если приобретаются дешевые провода сомнительного происхождения. Кабель хорошего качества категории 5e, изготовленный по надлежащим стандартам, будет иметь гигабитный сигнал. Единственный его минус в том, что он не был разработан или сертифицирован для этого. Поэтому производитель не дает гарантий, что кабель 5 категории будет поддерживать Gigabit Ethernet.

В общем, одним из главных элементов любой современной компьютерной сети является патч-корд. Что это означает на практике? То, что от качества данного изделия во многом будет зависеть стабильная работа всей сети. К примеру, слабая защита от электрических помех может привести к возникновению большого количества ошибок и снижению скорости передачи данных. Допускать этого нельзя. Нужно внимательно следить за качеством кабелей UTP, которые используются в локальной сети.

Принципиальные различия патч-кордов 5 и 6 категорий

Массово используются в основном кабели UTP 5-й категории. Они дешевы, просты и надежны. Если эти изделия сделаны качественно, они даже без проблем будут держать гигабитный сигнал. Но иногда можно встретить и патч-корд 6 категории (примерно 3-5% случаев). Какие же основные отличия имеет патч-корд 5e? Что это за волшебный провод, использующийся повсеместно?

Данное изделие – обычный сегмент кабеля «витая пара», на каждом конце которого есть коннектор RJ-45. С помощью него провод вставляется в соответствующий разъем коммутатора или сетевой платы компьютера. Данные передаются в частотном диапазоне до 100 МГц. Такие патч-корды рекомендованы для использования в структурированных кабельных системах (СКС). Так по-научному называются локальные компьютерные сети. Витая пара категорий 5 и 5e не имеет слоя дополнительной защиты, поэтому может эксплуатироваться лишь в условиях закрытых помещений.

Какие секреты еще таит обычный патч-корд? Что это за характеристики, которые делают изделие таким универсальным средством для построения компьютерных сетей? Внешний слой изоляции защищает однопроволочные медные жилы, скрученные в пары и имеющие диаметр 0,52 мм. Каждый проводник покрыт сплошным полиэтиленом. Он защищает жилы от различных помех и попадания воды, окисления. Кабель UTP обладает высокой гибкостью, что позволяет использовать для прокладки сети самые неожиданные маршруты.

Чем отличается кросс-патч-корд

Сетевые кабели типа «кроссовер» являют собой особый тип монтажных шнуров, которые используются для устройства СКС. Их особенность – перекрестная схема соединения отдельных жил на конце непосредственно с коннектором. Так, если с одной стороны использована модель TIA-568A, то с другой применяется схема TIA-568B.

Зачем нужно использовать кросс-патч-корд? Что это дает? Прежде такие кабели применялись для связи компьютеров между собой. Сегодня данное решение во многом устарело. Отпала необходимость для связи отдельных ПК без коммутационного оборудования использовать именно кроссовые варианты. Современные сетевые платы научились самостоятельно определять, какие жилы используются для передачи сигналов, а по каким идет прием. Поэтому задачи, которые должно решать данное сетевое оборудование, будут одинаково хорошо выполняться с любым типом кабеля.

fb.ru

Фото-обзор: какие бывают патч-корды — Litl-admin.ru

Давно хотел написать этот пост и поделиться своим небольшим опытом. Сразу оговорюсь, что этот обзор не претендует на инжеренерный анализ, здесь я не буду замерять различные затухания и составлять диаграммы. Чисто визуальный взгляд на вещи. Для меня требование к патч-кордам самое простое: патч-корд должен быть удобным и надежным. Мне кажется, многим админам только этого и надо.

Давайте сначала разберемся, вдруг эту статью читает человек, который не знает, что такое вообще патч-корд и зашел поглядеть на статью просто из-за того, что слово “патч-корд” звучит прикольно. Вот кусок Википедии:

Коммутационный шнур, коммутационный кабель или патч-корд (от англ. patching cord — соединительный шнур) — одна из составных частей структурированной кабельной системы. Представляет собой электрический или оптоволоконный кабель для подключения одного электрического устройства к другому или к пассивному оборудованию передачи сигнала. Может быть любых типов, но размеров нет, по стандарту ANSI EIA TIA 568B.1 не должен превышать 5 м длины, за исключением расширения TSB-75 для открытых офисов (согласно TSB-75 допускается большей длины). На обоих концах кабеля обязательно присутствуют соответствующие соединяемым устройствам коннекторы.

Немного скучно, согласен. Теперь моими словами:

Сетевой кабель, обжатый не руками (как правило), а на заводе. Этот кабель сертифицирован, поэтому является более надежным и применяется везде, где требуется высокая надежность без потерь и затуханий.  (например, связь между двумя коммутаторами)

Хватит теории, давайте посмотрим, какие бывают патч-корды и как они подходят для админских задач. Первый экземпляр, который мне попался на глаза – фирма VCOM. Не будем вдаваться в подробности, кто они такие и какая страна (и так, думаю, понятно):

Кабель VCOM



Что в нем примечательно? Да особо ничего, кроме цены. Она очень высока. Присмотритесь к лейблу упаковки. Все верно, этот кабель 6 категории, поэтому и стоит дороже. Проверить скорость 10 Гбит, к сожалению, нет возможности. Данный экземпляр попал к нам в лабораторию исключительно ради ознакомительных целей.

Теперь посмотрим на его собрата:

Патч-корд 5e категории

Здесь все ясно, обычный патч-корд по невысокой цене. Приглядимся к нему:

VCOM Telecom

Несмотря на то, что он литой и действительно сделан на заводе, ему не хватает клепления для пластмассового штырька RJ-45, который выполняет функцию защиты при, например, вытягивании шнура за конец. Я на следующих примерах покажу, если вдруг непонятно объяснил.

Примерно то же самое творится и с патч-кордом фирмы Neomax. Кстати, эта фирма делает неплохие дешевые 1- и 2-портовые розетки. Взглянем на кабель поближе:
Патч-корды NeomaxПатч-корды NeomaxПатч-корд Neomax

История здесь повторяется: отсутствует защита штырька при вытягивании:
Патч-корд Neomax

Другое дело с фирмой Krauler. Если честно, я не совсем доволен качеством исполнения коммутационных шкафов и розеток, сделанных этим производителем. Понятное дело, что они занимают практически самую нижнюю ценовую нишу, поэтому честь им и хвала. Но патч-корды этой фирмы, на мой взгляд, негласные победители нашего обзора. Приглядимся к ним:
Патч-корд Krauler

Раскроем упаковку:
Патч-корд Krauler

Вот.. То, о чем я говорил. Одно из самых главных характеристик патч-кордов, по моему мнению. Защита пластмассового защелкивателя:
Защёлка на патч-корде Krauler

В моей практике было много случаев, когда надо было срочно вытащить патч-корд из таких сложных мест, что лучше не вспоминать. Приходилось тянуть его за прямо за сам кабель и переживать, что по пути  он не зацепится своим торчащим концом коннектора RJ-45. В итоге, когда становится очевидно, что он все-таки зацепился, приходилось его просто вытягивать и получать примерно такое:
Обломанная защёлка

С таким патч-кордом только и оставалось делать, что выкинуть куда подальше. С патч-кордами, подобными Krauler такое провернуть тяжело. За что им спасибо. Добавлю еще один комплимент данному производителю: патч-корд получился мягким и легко-снимаемым из гнезда RJ-45, что тоже играет немаловажную роль при монтаже СКС. Например, когда надо быстро переткнуть кабель из одного гнезда патч-панели в другое.
Hyperline

Идем дальше. Видим патч-корды фирмы Hyperline. Лично у меня они встречаются довольно часто. Не знаю, может они раньше были настолько популярны и особо других не было, либо (что более вероятно) наша организация закупала всегда принципиально только их. В нашей лаборатории окажется 2 вида этих шнурков. Первый – оранжевый, поступил к нам несколько лет назад. Второй – серый, он совсем молодой. Производитель один и тот же, но есть небольшие отличия. Рассмотрим их ниже и взглянем на первый вариант:
Hyperline патчкорд

Вроде все неплохо, подходит для выполнения админских задач. Но сам по себе шнурок твердый и плохо гнется. Думаю, все дело в материале пластика. А защитный колпачок для коннектора уж очень туго нажимается и быстро вытаскивать эти патч-корды из патч-панели не всегда получается. Да и палец устает после нескольких попыток:
Hyperline patch-cord

Но в целом, все выполнено аккуратно и выглядит надежно. Они на самом деле надежные и нашу организацию не подводили.

Посмотрим новую версию патч-кордов hyperline:
Hyperline патчкорд

По сути ничего не поменялось, кроме материла пластика и самого защитного механизма. Мне данный патч-корд показался помягче. Монтаж за счет более удобного колпачка стал намного удобнее:
Защита защёлки на патчкорде Hyperline

А теперь в качестве разнообразия посмотрим на другие патч-корды популярных или не очень фирм. Первый на очереди Microsoft. Взят из коробки с XBox 360:
Патч-корд Microsoft

Он действительно выглядит круто:
Патч-корд Microsoft

Даже не смотря на то, что нет защитного механизма:
Патч-корд Microsoft

А вот подводный камень:
Патч-корд Microsoft

Категория всего-навсего пятая. Наверно, Microsoft посчитали, что пользователям 100 Мбит за глаза или сэкономили на кабеле категории 5е. Понятно, что кабель для соединения в интернет на 100 Мбит действительно хватит по скорости, но все же.. Несерьезно для такого производителя, мне кажется.

 Далее на очереди кабель, который я позаимствовал из видеосистемы Cisco С20. Хоть тут категория 5е. Он также ничем не примечателен (разве только, что он Cisco!) и вряд ли я его буду использовать все по тем же причинам, что и Neomax с Vcom (нет защиты):
Патчкорд CiscoПатчкорд Cisco

И, наконец, остались смешные экземпляры. Я их назвал фирма Handmade-1 и Handmade-2. По-русски переводится просто “самопал”. Вот этот мне продали в магазине как заводской, он и в прайсе у них есть:
Самопал

Вау! Вот это исполнение. Даже есть защита:
СамопалСамопал

… которая отваливается. Защитный колпачок все же лучше чем ничего:
Самопал

Все равно ручная работа остается ручной работой и этот патч-корд будет применяться только в тестах и не пойдет  в “продакшн”.

А вот второй самопальный продукт. Признаюсь честно, это мое детище:
Самопал

Одно из первых моих творений. Несмотря на то, что он неплохо обжат инструментом, в нем есть грубейшее нарушение:
Самопал

Коннектор я случайно взял 6 категории (видите, он идет лесенкой?) и влепил его в кабель 5е. Все конечно же работает, но я потратил по невнимательности ценный коннектор. Вот, к чему может привести незнание и невнимательность.

Уважаемые коллеги, будьте внимательны при монтаже. И мой вам совет – старайтесь использовать заводские патч-корды везде.  В хорошей книжке по администрированию (ссылка внизу) есть множество советов по использованию патч-кордов. Там очень подробно описаны все преимущества использования именно настоящих патч-кордов, а не тех, что вы умеете делать руками. Надеюсь, этот обзор был интересен и вы почерпнули для себя чего-то нового. Или хотя бы смешного

litl-admin.ru

Для чего нужен патч корд

Офисы организаций, а также многие дома и квартиры становятся местом расположения гетерогенных компьютерных сетей. В одном углу стоит компьютер, в другом — ноутбук, в третьем – роутер, связующий между собой абонентов беспроводной сети. Для нашего времени – это совершенно обычная, рядовая ситуация. Несмотря на распространение беспроводных сетей обойтись без проводов вовсе на этот момент невозможно. Типичным проводным связующим звеном между вычислительными устройствами является так называемый патч корд. Это знакомый всем многожильный кабель, обжатый с концов специального типа коннекторами, иногда называемыми «джеками».

В нашей маленькой заметке мы обсудим ряд вопросов:

  • Назначение кордов и возможные способы их использования.
  • Разновидности кабелей этого типа.
  • Основные приемы обращения с кордами.

Дело в том, что на практике, при обращении с кабелями, у пользователей возникает ряд затруднений, которые мы и постараемся разъяснить. Среди таких затруднений – самостоятельный обжим такого кабеля. Обращаться к посторонним с этим вопросом не всегда удобно, да и тратить на данную простейшую процедуру деньги – тоже не очень хочется. Поэтому имеет смысл познакомиться с кабелями типа патч корд поближе.

Сфера применения кабеля

Как уже должно быть ясно из предыдущего изложения, назначение patch cord – соединение разнообразных устройств, порой довольно далеких друг от друга как по своей функции, так и по своей конструкции. Поэтому универсальный коннектор оказывается жизненно необходимым.

Где обычно применяются корды? Вот ряд примеров их использования:

  • Подключение рабочих станций к кабельной сети, будь это внутренняя сеть организации или сеть интернет-провайдера.
  • В телефонных сетях – современные телефонные аппараты подключаются к цифровой телефонной сети именно таким образом.
  • В коммутационных целях: например для подключения домашнего роутера.

Выделяют медные многожильные корды и оптоволоконные коммутационные шнуры. Главное преимущество кордов – их способность легко сопротивляться излому и изгибу. В отличие от кабеля, обычно прочно зафиксированного в одном положении, патч корд эксплуатируется в условиях постоянной смены местоположения.

Разновидности многожильного кабеля

Многожильные кабели этого типа не являются идентичными, они отличаются по целому ряду конструктивных особенностей и потребительских свойств. Начнем разбор этих отличий:

  • Во-первых, кабели различны по длине. Промышленность выпускает кабели некоторых стандартных размеров: от полуметра до 5 метров. Это стандарт. Провода такой длины можно приобрести в торговых сетях непосредственно с прилавка. Если же вы нуждаетесь в корде другой длины (а обычно так и бывает), то вам придется заказать порезку кабеля с бобины.
  • Корды отличаются и по своим оконечным разъемам. Причем те из них, у которых разъемы одинаковы – называются соединительными, а те, у которых разные – переходными. И в том и в другом случае применяют два наиболее типичных типа разъема: RJ-45 (т. н. «джек») и RJ-12 (с тонким наконечником). Примеры обоих можно посмотреть на картинке ниже:
  • Кабели могут быть экранированными или неэкранированными. Экранирование позволяет защититься от внешних электромагнитных полей.

В продаже имеются провода разного цвета, так что вы можете выбрать тот, что больше по вкусу.

Практика обжима

Под обжимом кабеля подразумевается укрепление на его концах разъемов. Обычно речь идет о разъемах RJ-45. В интернете и на youtube можно обнаружить немало страниц и роликов с подробными разъяснениями этой технологии. Мы же отметим лишь следующее: во-первых, для обжима существуют специальные инструменты, внешне похожие на плоскогубцы. Во-вторых, в процессе обжима существенен порядок расположения проводов или жил многожильного кабеля. Поэтому внешняя защитная оболочка каждой жилы окрашена в свой особый цвет.

Если мы имеем кабель с двумя джеками, то расположение жил на концах может быть как одинаковым, так и различным. Например, при организации прямого кабельного соединения между двумя компьютерами (довольно старая, но до сих пор применяющаяся технология) – расположение жил на концах различно. Это следует иметь в виду. Существуют специальные таблицы, указывающие правильное их размещение. В этих таблицах указывается соответствие цвета провода на одном конце, цвету провода в том же положении в «джеке» — на другом. Вот пример такой таблицы:

Надеемся, вы уяснили себе, что представляет собой патч корд.

nastrojkin.ru

Как обжать витую пару чтобы сделать сетевой кабель (патч-корд)

Обжим кабелья UTP 5 cat. (Обжим витой пары) коннектором RJ-45

С развитием сетевых технологий всё больше и больше людей подключается к сетям ШПД интернет-провайдеров по ADSL либо FTTB.  Всвязи с этим часто возникает необходимость сделать сетевой кабель (патч-корд) самому. Причина может быть разная — лень идти в магазин или нет желание платить деньги за то что можешь сделать сам. В любом случае при наличии инструмента и прямых рук обжать кабель (обжать витую пару) не сложно.

Для тех кто любит читать — ниже приведу краткий мануал.

Что нам понадобится:
1. Кабель UTP cat 5 (сетевой, пятой категории) он же — витая пара. Его вы можете приобрести в любом компьютерном магазине или на радиоэлектронном рынке.

Чтобы избежать проблем с сетью из-за некачественного кабеля — лучше на нем не экономить. Обращайте внимание при покупке, чтобы цвета внутренних жил кабеля легко распознавалась. Он бывает двух типов — 8 жил и 4 жилы.
Кабель лучше брать восьмижильный и мягкий — работать с ним значительно проще.

2. Коннектор RJ-45 — в основном продаются в упаковках по 50 и 100 штук, но на радиорынке бывает продают и в поштучно.


3. Обжимной инструмент

Хорошая модель имеет пару ножниц для резки кабеля и лезвия для снятия изоляции, также не лишним является обжим коннекторов RJ-11.

Какой тип соединение вам нужен?
Существуют два типа обжима сетевого кабеля, обычно используемые в компьютерных сетях — нуль-хабный (он же Cross-over ) и прямой (Straight-through).

нуль-хабный типCross-over — используется для соединения двух компьютеров через сетевые карты, напрямую, т.е. не используется ни хаб,ни свитч, ни коммутатор. Таким образом вы можете подключить только два компьютера одновременно, для подключения трех и более потребуется дополнительное сетевое устройство.

Прямой типStraight-through — передаёт сигнал напрямую из одного конца в другой, и используется для различных видов соединений (компьютер — хаб, компьютер — DSL/ISDN/кабельный модем, и т.п.).

Разобравшись с типом соединения — переходим к заделке кабеля. В разъём RJ45 кабель надо вставлять в соответствии с цветовой схемой.

Если вам нужен простой прямой патч-корд — обжать кабель (обжать витую пару) надо по одной и той же цветовой схеме с обоих концов. При это по какой из двух — без разницы — главное чтобы они совпадали. Если же нужен кросс-оверный (нуль-хаб) кабель — обжимать нужно один конец по схеме слева а другой — по схеме справа.

Последовательность действий:

— Снимаем изоляцию с сетевого кабеля. При зачистке кабеля, расплетение витых пар не должно превышать 12,5 мм., поэтому зачищать лучше всего на 2-2,5 см. Изоляцию с каждого из проводов снимать не нужно.

— Расплетаем жилы, выравниваем их и выставляем их в порядке, соответствующем цветовой схеме.

— Коннектор надо держать пластиковым фиксатором от себя вниз.

— Отсортированные и выровненные жилы в коннектор надо вставлять аккуратно и по направляющим до упора. Изоляция должна заходить в коннектор — иначе при активном использовании есть риск его оторвать. Перед обжимом витой пары ещё раз внимательно осмотрите кабель с коннектором. Все жилы должны быть заправлены ровно и без изгибов.

— Вставляем коннектор в разъём кримпера и зажимаем до упора.

Витая пара обжата, патч-корд готов к употреблению!

nastroisam.ru

Патч-корд (патчкорд, пачкорд, патч-корд utp, патч-корд rj45, патч-корд rj 45) — Lanberry

Что такое патч-корд

Патч-корд (англ.: patch  — кусок, cord — кабель, шнур) — соединительный шнур, переключающий шнур, коммутационный шнур. Патч-корд одна из составных частей СКС. Представляет собой отрезок кабеля с обжатыми на концах конекторами (например RJ-45) для подключения одного  устройства к другому. Патч-корды бывыют разных типов, размеров, и цветов.



Область применения патч-кордов

Обычно патч-корд используют для подключении компьютеров к розеткам в локальной кабельной сети, также для соединения патч-панелий в телекоммуникационных стойках. Возможны другие подключения различных приборов и инструментов, имеющих соответствующие разьемы.

Основное приемущество патч-корда перед обычным кабелем UTP, который используется для прокладки сети, это многожильность проводов, вместо цельных. При этом повышается гибкость патч-корда и устойчивость к излому. Также уменьшается минимальный радиус безопасного изгиба кабеля. Недостатком гибкого патч-корда являестя снижение основных электрических характеристик кабеля, что в конечном итоге влияет на скорость передачи данных.

Какой бывает патч-корд?



Основные различия патч-кордов: длина, цвет, тип кабеля, кол-во жил,

Выпускаются патч-корды различной длины:  Варианты цветов пватч-кордов:
  •  0.5 м
  • 1 м
  • 1.5 м
  • 2 м
  • 3 м
  • 5 м
  • 7 м
  • 10 м
  • 15 м
  • 20 м
  • Белый — WH
  • Серый — GY
  • Желтый — YL
  • Оранжевый — OR
  • Зеленый — GN
  • Красный — RD
  • Синий — BL
  • Коричневый — BR
  • Черный — BK

Патч-корд может быть изготавливлен из экранированного или неэкранированного кабеля с разным количеством пар.



Характеристики патч-корда





Материал оболочки PVC (поливинилхлорид)
Диаметр проводника 24 AWG (0,511 мм)
Тип проводника Stranded (многожильный)
Номинальная скорость распространения сигнала 66%
Соответствует требованиям TIA/EIA 568-B cat. 5e





Схема разводки патч-корда RJ-45

Схема разводки проводов в коннекторах T-568B UTP:



Контакт № Цвет проводников Контакт №
1 Бело-оранжевый W-O 1
2 Оранжевый O 2
3 Бело-зеленый W-G 3
4 Синий BL 4
5 Бело-синий W-BL 5
6 Зеленый GN 6
7 Бело-коричневый W-BR 7
8 Коричневый BR 8



Казалось бы что может быть проще, чем обжать кусок восьмижильного электрического кабеля? Зная схему обжима, имея пару коннекторов RJ45, кусок витой пары нужной длины и специальный инструмент, Вы действительно легко можете сделать это сами. Тогда почему заводское патч-корды, изготовленное поточным методом, стоят в разы больше, чем сумма стоимостей указанных выше компонент?

Все дело в том, что изготовитель проводит тестирование каждого патч-корда на соответствие заявленным характеристикам и в ходе проверки отбраковывает существенное их количество. Вы платите за гарантию правильной работы оборудования и конечно за свое собственное свободное время. Основные места потери характеристик СКС – розетки на рабочих местах и патч-панели, то есть места соединений, а патч-корд это сразу два соединения! Одно только правильное расплетение жил провода важно настолько, что характеристики всей сети будут испорчены неправильно обжатым соединительным шнуром. Откуда возникают наводки в сети? Представьте себе, что с размахом расплетенные проводники витой пары представляют из себя восемь параллельно расположенных антенн, и вот каждая пара получает свои помехи и создает помехи соседней.

Основное отличие коммутационного шнура от кабеля внутренней прокладки – многократный цикл подключения-отключения и использование многожильного кабеля, вместо одножильного. Это снижает передаточные характеристики соединения, но повышает гибкость и уменьшает минимальный радиус безопасного изгиба шнура.

Бывают ситуации, когда нужно экстренно подключить устройства к сети или срочно осуществить замену поврежденного патч-корда, изготовить коммутационный шнур для временного использования самостоятельно – единственный выход. Но использовать самоделки для соединения серверов и активного сетевого оборудования* нельзя. Не рационально тратить большие деньги на сертификацию СКС, проводить мероприятия по аудиту и поиску узких мест в сети и экономить при этом на самом дешевом и очевидном.

Именно поэтому рекомендуется выбирать не просто заводские патч-корды, а продукцию компаний, уделяющих большое внимание качеству и выходному контролю.

www.lanberry.ru

Патч корд. Что это? Виды патч кордов. — [Pc-Assistent.Ru]

У новичков при планировании локальной сети возникает ряд вопросов: какие виды кабеля существуют, в чём между ними разница, как обеспечить бесперебойный выход в Интернет и пр. Однако не следует забывать, что структурированная кабельная система включает не только подходящий кабель, но и патч корд. Он необходим для соединения различных устройств между собой.

Виды патч-кордов

Вот какое определение дает Wikipedia патч корду. Коммутационный шнур, коммутационный кабель, жарг. патч-корд (от англ. patching cord — соединительный шнур) — одна из составных частей структурированной кабельной системы. Представляет собой электрический или оптоволоконный кабель для подключения одного электрического устройства к другому или к пассивному оборудованию передачи сигнала.
Кабель для Интернета выпускается в нескольких модификациях. Однако среди множества характеристик стоит выделить несколько основных. К ним обычно относят: тип жилы, способ экранирования и категорию кабеля. Но прежде всего стоит определиться с тем, какой вид патч-корда будет выбран. Выделяют:

  • медные;
  • оптические;

Последние, в свою очередь, делятся на одномодовые и многомодовые. Кроме того, оптические коннекторы бывают симплексными и дуплексными. В первом случае для изготовления используется один кабель, во втором — два. Основное преимущество этого кабеля заключается в том, что при передаче по нему не возникают помехи.

Медные патч-корды

Медные соединители достаточно надёжная и качественная продукция. Изготавливаются они на основе многожильного проводника. Это делает кабель более гибким. Одной из разновидностей медного патч-корда является кроссовер. Он представляет собой разновидность медной коммуникационной вилки, используемой в тех случаях, когда необходимо соединить между собой несколько устройств. В этом случае концы кабеля соединяются между собой перекрёстно при помощи специальных коннекторов.

Оптические патч корды

Оптический патч корд или оптический соединительный шнур (от англ. patch cord — шнур соединительный) — это коммутационный шнур, являющийся одной из основных частей СКС (Структурированной Кабельной Системы).
Чаще всего в составе структурированных компьютерных сетей применяется патч корд rj45. Он относится к категории 5е. Это означает полосу частот в 100 МГц. В настоящий момент этого вполне достаточно для обеспечения нормальной работы. По типу экранирования RJ-45 представляет собой UTP-кабель. Следовательно, такой соединитель больше подойдёт для домашних сетей.

pc-assistent.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
