Как проверить блок питания компьютера

В сегодняшней статье речь пойдет о компьютерных блоках питания. Блок питания служит для обеспечения питания компьютерных компонентов, которые находятся в системном блоке. Он преобразует сетевое напряжение до необходимых значений. Кроме этого блок питания (БП) снижает влияние помех сетевого напряжения. Поэтому блок питания для компьютера является ключевой составляющей, без которой невозможна работа ни оперативной памяти, ни видеокарты, ни жесткого диска. Кроме этого некорректная работа БП или его выход из строя могут повлечь за собой поломку более дорогих составляющих компьютера, например таких, как материнская плата. Исходя из выше сказанного, становится понятным, какое значение для всего ПК имеет выбор качественного и надежного блока питания.

Выбрать блок питания для своего компьютера задача не такая простая, как может показаться на первый взгляд.  При выборе БП необходимо учитывать целый ряд критериев, которым он должен соответствовать. И первым в этом списке стоит мощность БП.

Contents

  • Мощность блока питания
  • Производитель блока питания
  • Качество блока питания
  • Система охлаждения блоков питания
  • Наличие необходимых коннекторов
  • Тип блока питания
  • Конструктивные особенности блоков питания
  • Проверка блока питания с помощью мультиметра
  • Ниже в дополнение к сказанному приведено видео «Проверка блока питания компьютера»

Мощность блока питания

Мощность БП выбирается исходя из компонентов системного блока. Чем больше энергии они требуют для своей работы, тем более мощный блок питания вам понадобится. Если проследить историю развития БП, то еще лет пять назад мощности блока питания в 250 Вт вполне хватало для работы среднего домашнего компьютера. На сегодняшний день уже и мощности в 450 Вт иногда не хватает для нормальной работы современных процессоров и высокопроизводительных видеокарт. Поэтому, выбирая блок питания, следует покупать модель, которая обеспечит необходимый запас по мощности с перспективой на пару-тройку лет. Ведь, возможно, через год вы захотите установить более мощную графическую карту или центральный процессор, не покупать же после этого новый БП.

Производитель блока питания

При учете этого критерия однозначный совет дать довольно трудно. Если смотреть с одной стороны, то покупка дорогого блока питания от известного производителя с мировым именем даст вам больше уверенности в качестве БП. Но с другой стороны, цена на брэндовые блоки питания заметно выше и иногда стоит в два раза дороже, чем БП от менее известного производителя. По моему личному опыту, выходят из строя и те, и другие, это только вопрос времени. Просто у дорогих блоков питания все таки немного больше запас прочности. В моей практике были случаи, когда  БП FSP работал с заклинившим кулером (без охлаждения) всю ночь, и при этом выдавал стабильное напряжение на выходе. Если бы на его месте оказался дешевый блок питания, то, скорее всего он вышел бы из строя уже через час после прекращения охлаждения. Ниже приведем список фирм-производителей, разделенных по категориям качества (возможно, это субъективное мнение автора статьи):
Производители качественных БП: Antec, FSP, AcBel, Corsair, 3R, ASUS, OCZ,  BeQuiet, Seasonic, Chieftec, Thermaltake, Delta, Enermax, XFX, Enlight, Epsilon, Gigabyte, PowerMan Pro, HEC, HiperTopower, ZIPPY, Zalman,.
Блоки питания среднего соотношения цена – качество: Microlab, CoolerMaster, HiPro,  Hercules, MEC, INWIN, Tsunami.
Наименее качественные БП: SparkMan, GoldenPower, Colors-It, Gembird, Microlab (дешевые модели), PowerBox, SuperPower (Codegen), Linkworld.

Качество блока питания

Отличить качественный блок питания от его некачественного собрата можно по нескольким внешним признакам. Во-первых, качественные БП практически всегда поставляются в коробке. Технический паспорт, инструкция по применению и крепежные элементы в комплекте – это три обязательных условия. Во-вторых, коэффициент полезного действия (КПД) качественного БП должен быть не менее 80% (обычно все характеристики написаны на БП). В-третьих, хороший блок питания весит не менее двух килограмм (зависит это в основном от количества и размеров дросселей, радиаторов и материалов изготовления внутренних компонентов БП).

Система охлаждения блоков питания

БП комплектуется вентилятором для охлаждения температуры внутренних компонентов блока. В современных блоках питания используются кулеры размерами 80х80 мм и 120х120 мм. Первые устанавливаются на боковой стенке сзади, вторые – на нижней стенке блока питания. Лучше выбирать БП с вентиляторами размером 120х120 мм, так как они лучше охлаждают и при этом менее шумные. К тому же у качественных блоков питания есть функция регулировки скорости вращения вентилятора охлаждения. Подобная регулировка позволяет блоку питания уменьшать или наоборот увеличивать скорость вращения вентилятора в зависимости от мощности, которую в данный момент потребляет компьютер.

Наличие необходимых коннекторов

При помощи различных коннекторов осуществляется питание компонентов ПК. Поэтому, выбирая блок питания, необходимо  обратить внимание на наличие коннекторов необходимого размера и количества, а также длину его кабелей. Количество коннекторов должно быть никак не меньше числа компонентов, на которые вам нужно будет подавать питание. Длина проводов должна быть 35 сантиметров и более.

Тип блока питания

Блоки питания различают по типу. Это может быть либо модульный, либо стандартный БП. Модульные блоки питания стоят дороже, но в то же время позволяют подключать или отключать провода от БП в зависимости от необходимости в их использовании. Такой подход освобождает место в системном блоке, что в свою очередь ведет к лучшей циркуляции воздуха внутри системника. В стандартных блоках питания все кабеля делают несъемными.

На первом рисунке приведен стандартный блок питания, на втором – модульный.

Конструктивные особенности блоков питания

У блока питания могут иметься в наличии несколько разъемов, переключателей, индикаторов, присутствие которых не обязательно, но позволяет расширить его функционал. Это может быть индикатор напряжения в сети, кнопка переключения режимов вентилятора, кнопка переключения напряжения 110 / 220В или разъем для подключения питающего кабеля монитора и т.п.
Теперь, когда мы немного разобрались с конструктивными особенностями блоков питания, время переходить к основной теме статьи – как проверить блок питания компьютера.

Проверка блока питания с помощью мультиметра

Вначале вам необходимо извлечь блок питания из корпуса вашего ПК. После этого вам необходимо подключить к нему какую-то нагрузку, а затем замерить напряжение на выходе. Нагрузка во-первых нужна для того, чтобы результаты, которые вы получите, не были неточными (немного завышенными). А во-вторых, необходимо следовать рекомендациям стандарта для БП, в которой четко говорится, что без подключенной нагрузки блок питания вообще не должен запускаться. В качестве нагрузки для блока питания возьме обычный 80х80 внешний вентилятор охлаждения на 12V (для чистоты эксперемента можете использовать два вентилятора). Подключите вентилятор к БП, как показано на рисунке.

Запустить блок питания можно при помощи замыкания двух контактов одного из разъемов. Замыкаются зеленый и черный провод. Волноваться вам не стоит, да же если вы допустите ошибку и не правильно замкнете, с блоком питания ничего не случится, просто он не включится.

После того, как вы зафиксирует перемычку (это может быть обычная скрепка), можете подключать кабель питания к БП и включать его в розетку.

Если вами сделано все правильно, то оба вентилятора (вентилятор нагрузки и внутренний вентилятор охлаждения) начнут вращаться.
Теперь нам следует перед началом измерений немного отойти в сторону. Рассмотрим сами разъемы компьютерного блока питания. Ну а если говорить точнее, то нас больше интересуют напряжения, которые находятся на каждом из них. На предыдущем рисунке мы видим, что в состав разъема входят 20 (есть варианты с 24 контактами) проводов различного цвета.
Разная окраска проводов, как вы понимаете, используется не для предания блоку питания привлекательного внешнего вида. Каждый цвет провода означает вполне определенное напряжение.

  •    Черный цвет обозначает “землю” (COM или общий провод,масса)
  •    Желтый провод: + 12V
  •    Красный провод: + 5V
  •    Оранжевый провод: +3,3V

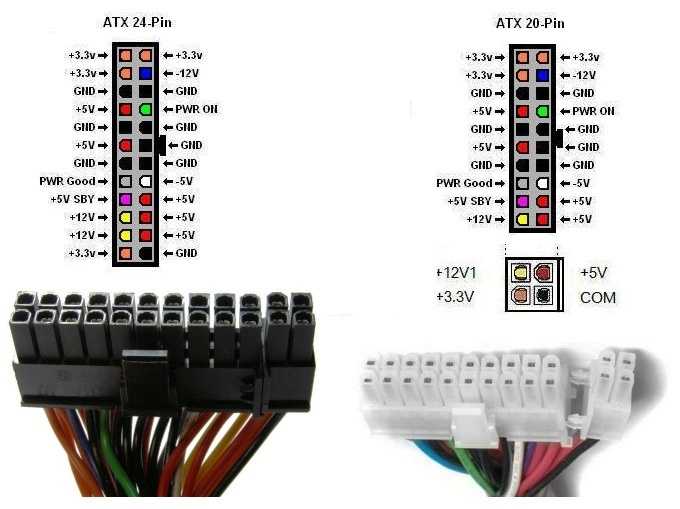

Предлагаем провести проверку каждого пин по отдельности:

Ну вот, глядя на этот рисунок намного проще разбираться. Напряжение проводов, окрашенных в черный, красный, оранжевый и желтые цвета вы запомнили. Это основа, без которой самостоятельно начинать проверку БП нельзя. Но в разъеме присутствуют еще парочка контактов, которые мы должны рассмотреть.
В первую очередь нас интересуют следующие провода:
Провод зеленого цвета PS-ON – во время замыкания его с “массой” БП запускается. На рисунке вверху это показано, как «БП Вкл.». Поэтому мы и замыкаем именно эти два контакта при помощи куска провода (скрепки). Напряжение на этом проводе должно быть 5V.
Следующий провод, который мы рассмотрим – серого цвета. Сигнал, который по нему передается Power Good» или – «Power OK». Напряжение на этом проводе так же, как и в предыдущем случае 5V.

За ним сразу находится фиолетовый провод, имеющий маркировку 5VSB (5V Standby). Это так называемое дежурное напряжение (дежурка), значение которого также 5V. Данное напряжение с этого провода постоянно подается на ПК при включенном кабеле питания блока в сеть 220V. Необходимость в нем есть в нескольких случаях. К примеру тогда, когда отправляется команда на включение удаленного компьютера с помощью команды «Wake On Lan».
Белый провод (-5V) в настоящее время практически не используется. Ранее этот провод служил в качестве источника напряжения, которым запитывали платы расширения, устанавливаемые в ISA слот.
Еще один провод имеет голубой цвет (-12V). Этим напряжением питают интерфейсы «RS232» (COM порт), а также «FireWire» и отдельные PCI платы.
Перед началом проверки блока питания с помощью мультиметра, нужно еще рассмотреть два его разъема. Первый из них, это дополнительный на четыре контакта для процессора. Второй – «Molex» разъем, который используется для подключения жесткого диска и оптического привода.

На рисунке изображены провода, имеющие уже знакомые нам цвета: красный, черный и желтый (напряжение на них, как мы знаем + 12 и + 5V).
Теперь, для подтверждения полученных теоретических знаний взглянем повнимательнее на заводской стикер (наклейку), который нанесен на один из компьютерных блоков питания стандарта ATX.

Просьба обратить внимание на подчеркнутые красным значения.

  1. «DC OUTPUT» (Direct Current Output – выходная величина постоянного тока).
  2. +5V=30A (RED) – плюс пять вольт, обеспечивает силу тока в 30 Ампер (провод, обозначенный красным цветом).
  3. +12V=10A (YELLOW) – по плюс двенадцать вольт БП выдает силу тока, равную десяти амперам (провод желтого цвета)
  4. +3.3V=20A (ORANGE) – линия три и три десятых вольта способна выдерживать силу тока, равную двадцати амперам (провод оранжевого цвета)
  5. -5V (WHITE) – минус пять вольт – аналог провода белого цвета, описанного ранее
  6. -12V (BLUE) – минус двенадцать вольт (провод голубого цвета)
  7. +5Vsb (PURPLE) – плюс пять вольт дежурного напряжения (Standby), соответствует проводу фиолетового цвета
  8. PG (GRAY) – сигнал Power Good (провод серого цвета).

В последней записи сообщается о том, что максимальная выходная мощность БП  равна 400W, при этом суммарная мощность каналов 3V и 5V составляет 195 ватт.

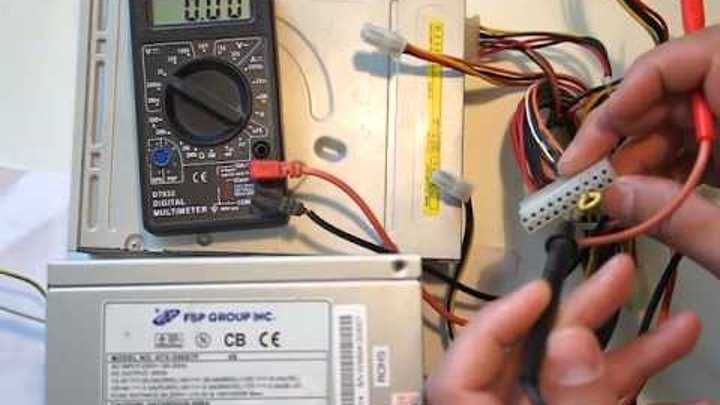

Вот теперь, после изучения теоретической части, мы можем приступить к практической части, где расскажем, как проверять блок питания компьютера.

Черный “щуп” мультиметра вставляется в гнездо, к которому подходит черный провод, красный “щуп” будем тыкать во все оставшиеся. Здесь необходимо отметить, что неверно выбранные контакты на БП для измерения к фатальным последствиям не приведут. Единственное, на что это повлияет – результаты измерений.

Зафиксировав щупы тестера, смотрите на экран мультиметра.

Наши данные показывают, что в канале +12V мы имеем напряжение в 11,37V. Минимально допустимое напряжение питания по этой линии должно составлять 11,40V.
Хотелось бы обратить ваше внимание на две кнопки, обведенные на фото красной линией. Это кнопка “Hold”, которая удерживает показания измерения при ее нажатии. А также кнопка  “Back Light”, которая включает подсветку экрана при плохом освещении.
Дальше нам необходимо замерить величину напряжения на «Molex» разъеме с провода в +12V.

Как видно на фото, тестер показывает те же 11,37V.
Теперь, что бы иметь полную картину состояния БП, нам необходимо сделать проверку соответствия номиналу остальных значений.

Тестируем 5V на разъеме «Molex».

Как видно, этот показатель находится в норме. Теперь пройдемся и измерим напряжение на всех остальных контактах и сверим результаты с номиналами. По результатам наших замеров мы сделали следующий вывод: блок питания выдает сильно заниженное (относительно номинального значение) напряжение по линии +12V, все остальные показатели соответствуют норме.
Теперь, для наглядности можно замереть это же напряжение (желтый цвет на дополнительном 4-х контактном разъеме) на полностью исправном блоке питания.

У исправного БП показатель 12V находится в норме (допустимое значение 11,40V, тестер показывает 11,92V). Аналогичным способом можете замерить все остальные линии и сверить полученные результаты с номинальными значениями.

Ниже в дополнение к сказанному приведено видео «Проверка блока питания компьютера»

Предыдущая

WindowsКак разогнать процессор amd

Следующая

Комплектующие компьютераКак собрать компьютер самому

Как проверить блок питания компьютера?

org/BreadcrumbList»>
Категория ~ Технические советы
– Автор: Игорь (Администратор)

Возникла проблема с компьютером? Он не включается или же постоянно при старте перезапускается? Тогда первым делом вам стоит проверить блок питания, а уже потом браться за остальные части. Если компьютеру не хватает мощности, подаваемой от блока питания, то все остальные проверки просто бессмысленны.

Поэтому в рамках данной статьи я рассмотрю как проверить блок питания компьютера обычному пользователю. Хотел бы сразу предупредить, что для большинства обычных пользователей доступными будут всего два метода, о коих и пойдет речь ниже.

Примечание: В статью умышленно не включены методы с проверкой выходных напряжений на различных контактах, так как это чревато проблемами в неумелых руках.

Тем не менее, если вы неплохо ладите с вольтметром, то стоит знать, что выходные напряжения и их диапазоны обычно указаны на одной из сторон блока питания. В крайнем случае вы всегда можете посмотреть в документации раздел диагностики.

Примечание: В статью так же не включены программы для просмотра характеристик (такие как HWiNFO), некоторые из которых позволяют так же сканировать данные с датчиков напряжения. Причина проста, в большинстве случаев с недостатком мощности — это либо слишком большое количество аппаратуры (суммарно требуется больше мощности), либо выдаваемая мощность блока питания не соответствует заявленной (нередкое явление, что фактическая выходная мощность блока питания ниже процентов на 20).



Как проверить блок питания компьютера — метод скрепки

Начну с первого метода как проверить блок питания компьютера, а именно с метода скрепки. Суть данного метода заключается в том, чтобы проверить запускается ли вентилятор при замыкании одних из управляющих контактов. Если же по какой-то причине этого не происходит, то значит блок питания поврежден. И вот что необходимо сделать:

1. Отключите компьютер от сети.

2. Откройте корпус и достаньте блок питания (возможно потребуется открутить пару винтов).

Совет: Если вы не очень хорошо разбираетесь в компьютерах, то имеет смысл фотографировать каждое свое действие и приготовить отдельное блюдце, куда вы будете складывать винты, что бы они не запропастились куда-нибудь.

3. Отключите все провода, ведущие от блока питания к аппаратным устройствам компьютера.

4. Теперь, возьмите косу с 20/24 разъемом — контактный разъем с 20 или 24 проводами, входящими в колодку. Такая коса у блока питания одна, так что вы его не перепутаете.

5. Найдите скрепку и сделайте из нее перемычку в виде буквы «U», как показано на рисунке выше. Если скрепки под рукой не оказалось, то вам необходимо найти небольшой кусок проволоки. Важно, чтобы проволока была схожа по длине и диаметру.

6. Найдите в колодке зеленый и рядом с ним черный провод. Вставьте изготовленную перемычку (см. рисунок). Убедитесь, что скрепка не болтается.

7. Желательно, одеть резиновые перчатки или что-то подобное, если вы в первый раз или нечасто имеете дело с техникой.

8. Теперь, подключите блок питания к сети и убедитесь, что переключатель на самом блоке так же включен.

9. Если ток проходит, то вентилятор должен крутится.

Учтите, что данный метод не гарантирует полной исправности блока питания, он позволяет проверить, что блок питания включается. Если же вентилятор не включился, то отключите блок питания от сети и проверьте, что изготовленная перемычка из крепки не болтается. После чего повторите проверку. Если же вентилятор по прежнему не крутится, то на лицо проблема с блоком питания.



Как проверить блок питания компьютера — внешний осмотр



Следующий метод как проверить блок питания компьютера — это проведение внешнего осмотра внутренностей. И вот как его можно сделать:

1. Отключите компьютер от сети.

2. Достаньте блок питания, соблюдая все те же условия, что и в предыдущем методе.

3. Раскрутите винты и аккуратно вскройте короб блока питания.

4. Если внутри есть скопления пыли, то пропылесосьте ее. Кстати, будет не лишним так же почистить компьютер от пыли — достаточно полезное действие, учитывая что у обычных пользователей системные блоки не открываются годами.

5. Внимательно осмотрите схему. На схеме не должно быть черных горелых пятен, не должно торчать никаких оголенных проводов. Проверьте конденсаторы (с виду круглые полные трубки), их верхняя часть не должна быть выпуклой. Например, на рисунке выше стоит восклицательный знак на поврежденных конденсаторах. Единственный же нормальный конденсатор имеет плоскую головку.

Если вы обнаружили проблемы, то скорее всего блок питания либо «вот-вот накроется медным тазом», либо уже неисправен. Если проблема только в конденсаторах и вы умеете обращаться с паяльником, то вы всегда можете их перепаять, предварительно найдя аналогичные конденсаторы.

Несмотря на то, что методы проверки исправности блока питания компьютера достаточно простые их зачастую достаточно для определения неисправности блока питания.

И на закуску, тематическое видео:

☕ Понравился обзор? Поделитесь с друзьями!

  • Как включить блютуз на компьютере с Windows
  • Как поменять пароль на роутере tp-link
Добавить комментарий / отзыв

Кабели в блоке питания вашего ПК, объяснение

Итак, вы собираете новый игровой ПК. Для новичка это может оказаться непростой задачей. В конце концов, есть много компонентов, и если вы не знаете, что делаете, вы можете все испортить. Таким образом, важно ознакомиться со всеми компонентами внутри ПК, как они работают и что и куда подключается.

Показательный пример: блок питания, который вы только что распаковали, и куча кабелей, торчащих из него. Что представляют собой все эти кабели и разъемы блока питания и для чего они нужны?

20/24-контактный кабель материнской платы

Изображение предоставлено: CPU Medics

Во-первых, кабель, который, вероятно, больше всего привлек ваше внимание, — это широкий 24-контактный кабель, независимо от того, купили вы модульный или немодульный блок питания. И это на самом деле самый важный кабель.

Этот кабель является основным разъемом, обеспечивающим питание материнской платы вашего ПК. Хотя это не единственный разъем, который нужен вашему ПК (для других компонентов потребуется дополнительное питание, как вы скоро увидите), он является основным, отвечающим за подачу правильного напряжения на материнскую плату и, соответственно, на большинство компонентов вашего ПК. . Это включает в себя вашу оперативную память, устройства хранения, устройства PCIe без вспомогательного питания и почти все остальное на вашей материнской плате.

Обычно этот разъем находится на видном месте на краю материнской платы. На старых материнских платах ATX, а также на более дешевых, вы обнаружите, что основной разъем на самом деле имеет 20 контактов, а не 24. Точно так же некоторые блоки питания поставляются с разъемом 20+4 (с 4 контактами, которые можно разделить). вместо прямого 24-контактного. Это связано с тем, что старые ПК с более низкими требованиями к питанию могут обойтись 20 контактами вместо 24, а блоки питания в основном оставались неизменными на протяжении многих лет (и не из-за отсутствия попыток).

Блоки питания

более или менее совместимы со старыми благодаря стандарту ATX, и это засело в сознании некоторых производителей блоков питания. В конце концов, старые блоки питания со временем умирают, и когда это происходит, возможность использовать новый блок питания, вероятно, может спасти его от попадания на свалку.

4/8-контактный разъем ЦП

Изображение предоставлено Newegg

Затем у нас есть разъем ЦП. ЦП — это одна из немногих частей вашего ПК, которая нуждается в дополнительном питании помимо питания, подаваемого на материнскую плату. Разъем ЦП должен вмешаться.

Разъем ЦП обычно находится рядом с разъемом ЦП вашего ПК. Просто подключите его после того, как вы закончите с разъемом материнской платы, и все готово.

В зависимости от компьютера этот разъем может немного отличаться. В младших ПК вы найдете 4-контактный разъем на материнской плате, который должен обеспечивать достаточное количество электроэнергии для этих младших чипов. На процессорах среднего и высокого класса вместо этого вы можете найти 8-контактный разъем, обеспечивающий достаточную мощность почти для каждого чипа.

Почти всегда блок питания вашего ПК включает 8-контактный разъем, который разбивается на две части, известный как 4+4-контактный. Это позволяет подключать его как к 4-контактным, так и к 8-контактным разъемам — просто отложите один из них, если он вам не нужен.

В некоторых блоках питания может быть несколько кабелей ЦП. Точно так же некоторые материнские платы могут иметь 8-контактный и 4-контактный разъемы или вместо них поставляться с 12-контактным разъемом. Хотя это не является нормой, некоторым ПК требуется много энергии для процессора, особенно тем, кто занимается разгоном.

6/8-контактный кабель PCI Express (кабель графического процессора)

Изображение предоставлено: be quiet!/Aquatuning

Технически все потребности в питании PCI Express уже обслуживаются разъемом материнской платы. Ведь если туда поставить что-то типа Wi-Fi карты, то работать будет отлично. Однако некоторым устройствам (чаще всего графическим процессорам) требуется дополнительное вспомогательное питание в дополнение к тому, что обеспечивает материнская плата. Вот тут-то и появляются кабели PCIe. Их иногда называют кабелями графического процессора, поскольку они в основном используются графическими процессорами.

Они будут поставляться как с 6-контактными, так и с 8-контактными разъемами и подключаться поверх графического процессора. В зависимости от того, о каком графическом процессоре мы говорим, вы можете обойтись одним разъемом, вам может понадобиться два или целых три, в зависимости от требований к питанию конкретной карты. Если требования к питанию карты не полностью удовлетворены, пользователи могут столкнуться с падением производительности или даже нестабильностью и частыми сбоями. К счастью, большинство блоков питания, особенно с более высокой мощностью, поставляются с несколькими кабелями блока питания.

Прочие кабели блока питания

Хотя это три основных кабеля, о которых вам нужно знать, есть и дополнительные, которые могут вам понадобиться или не понадобиться в зависимости от вашего варианта использования. Они отвечают за питание вторичных компонентов вашего ПК.

Кабель SATA

Изображение предоставлено Amazon

Во-первых, у нас есть кабель питания SATA. В настоящее время они по-прежнему широко используются в блоках питания, и если название SATA дает вам подсказки о том, для чего оно предназначено, то ваша догадка, вероятно, верна. Кабель питания SATA в основном отвечает за подачу питания на жесткий диск или другой диск SATA непосредственно с жесткого диска. Его не следует путать с кабелем SATA, который является фактическим соединением между вашим жестким диском и компьютером — кабель питания SATA обеспечивает питание, а кабель SATA обеспечивает все остальное.

В последнее время силовые кабели SATA нашли и другое применение. Например, некоторые компьютерные корпуса с адресуемой RGB-подсветкой могут поставляться с концентратором для подключения всех выводов периферийных устройств RGB, таких как вентиляторы. В этом случае этот концентратор RGB, скорее всего, будет питаться от кабеля питания SATA, даже если это не накопитель. Его можно использовать в качестве вспомогательного источника питания для многих периферийных устройств.

Molex

Изображение предоставлено: Barcex/Wikimedia Commons В наши дни

Molex в значительной степени устарел, но есть шанс, что вы все еще можете увидеть его на старых или более дешевых ПК. Как и SATA, разъемы Molex предназначены для подачи дополнительного питания. Раньше разъемы Molex присутствовали во всем, от жестких дисков до корпусных вентиляторов.

Однако за последнее десятилетие Molex практически исчез. Причина? Обычно он считается раздражающим разъемом, который легко ломается и в целом ненадежен. Те варианты использования, которые все еще нуждаются в вспомогательном питании, подобном Molex, с тех пор перешли на SATA.

Знай блок питания своего ПК

Чтобы правильно собрать свой ПК, важно знать, для чего предназначен каждый разъем питания, выходящий из блока питания, так же как важно знать, насколько он эффективен. Надеюсь, с нашим объяснителем теперь все стало ясно.

Как проверить блок питания на вашем ПК

Значок «Сохранить статью» Значок «Закладка» Значок «Поделиться» Изогнутая стрелка, указывающая вправо.

Скачать приложение

Блок питания вашего компьютера подключается к основному кабелю питания. ЭнджиФото / Getty Images
  • Проверить питание ПК можно, сняв боковую панель корпуса.
  • Если вы купили готовый ПК, вы также можете проверить блок питания в руководстве по эксплуатации компьютера или обратившись к производителю.
  • Знание источника питания вашего ПК может помочь вам обновить другие компоненты компьютера, например видеокарту.

Независимо от того, работаете вы или развлекаетесь, каждый хочет, чтобы его ПК был оптимизирован, и блок питания вашего ПК играет ключевую роль в его работе. Если у вас недостаточно мощности для запуска всех частей вашего компьютера, вы можете столкнуться с некоторыми катастрофическими системными сбоями и сбоями.

Так что, если вы хотите модернизировать свой компьютер — например, установить передовую графическую карту, которая требует большей мощности, но может увеличить количество кадров в секунду — вам нужно убедиться, что блок питания вашего компьютера соответствует поставленной задаче.

К сожалению, проверка блока питания не так проста, как другие задачи. Вы не можете проверить это с помощью приложения — вместо этого вам нужно будет открыть корпус вашего ПК и посмотреть непосредственно на блок питания.

Подсказка: Если вы купили готовый ПК, вы можете найти свой блок питания в руководстве, прилагаемом к компьютеру, или связавшись напрямую с производителем.

Если у вас есть ноутбук, просто посмотрите, какой у него аккумулятор.

Как проверить блок питания на вашем ПК

Прежде чем начать, вам понадобится крестовая отвертка. Размер среднего диапазона № 2, вероятно, сработает. Вы также должны найти плоскую, сухую, чистую от пыли поверхность для работы.

  1. Полностью выключите компьютер. Вы можете нажать «Пуск», «Питание», а затем «Выключить». Как только он выключен, отключите его.
  2. Осторожно снимите боковую панель компьютера, которая является частью корпуса. Некоторые чехлы можно отстегнуть, в то время как в других потребуется взять отвертку и выкрутить от двух до восьми винтов, в зависимости от модели и размера.

    Количество винтов, которые вам нужно выкрутить, зависит от модели и размера вашего ПК. Эмма Уитман/Инсайдер
  3. Найдите блок питания. Он будет рядом с портом для шнура питания компьютера, который вы ранее отключили.

    Порт питания ПК будет находиться рядом с блоком питания. Эмма Уитман/Инсайдер

После того, как вы нашли блок питания, вы можете осмотреть его, чтобы получить любую необходимую информацию, такую ​​как максимальная выходная мощность, измеренная в ваттах, и его рейтинг эффективности.

«Золото» — это отличная оценка эффективности вашего блока питания. Эмма Уитман/Инсайдер

Если вы не можете найти точную информацию, которую хотите, по крайней мере, попробуйте найти название модели блока питания, которое затем можно найти в Google.
