Подключение через оптоволокно. Разъемы и соединение оптоволокна для домашней сети. Подключение и соединение оптических кабелей

Для соединения оптических кабелей в муфтах или установки пигтейлов в кроссах обычно используют сварочный аппарат — он позволяет надежно и с максимальной плотностью фиксировать волокна, а так же оставлять технологические запасы на повторное соединение и перемещения волокон в кабеле под воздействием температуры и растягивающего усилия. В большинстве случаев сварка самый удобный вид соединения. Но у нее есть и недостатки, которые можно решить с помощью установки на кабель быстрых коннекторов.

Какие проблемы возникают при использовании сварки как основного вида соединений?

1. Место сварки оптического волокна становится хрупким и его следует фиксировать специальной термоусадочной гильзой КЗДС.

2. Термоусадочная гильза требует фиксации, т.к. не защищает волокно от растягивающего усилия.

3. Волокно с обоих сторон гильзы может сломаться, т. к. с него снята защитная оболочка.

4. Нельзя произвести соединение волокон с помощью сварки в сложных условиях, например когда нет запаса волокна или на столбе без технологического запаса волокна.

Из всего следует, что при оконцовывании кабеля всегда требуется установка маленького кросса, а при развертывании сетей в частном секторе всегда требуется снимать муфту со столба и оставлять колечки кабеля магистрального и клиентских, что со временем создает паутину из проводов. И самое главное нельзя провести такие работы одному монтажнику, т.к. он просто не сможет снять муфту.

Вставляем оптическое волокно в центральную трубку и перемещаем зажимной бегунок вправо, тем самым фиксируя его в разъеме. Передвинув его обратно можно вынуть волокно из коннектора.

Под крышкой, зажимающей кабель от выскальзывания необходимо оставить запас волокна. Быстрый коннектор типа SC одевается непосредственно на кабель, поэтому нельзя оставить большой запас волокна, как при использовании сварочного аппарата.

Если длина кабеля более 200 метров нужно предпринять меры для исключения перемещения волокон внутри кабеля, например оставлять запас, свернутый в колечки.

Закрываем крышку быстрого коннектора и затягиваем зажимную втулку. Хотя разъем предназначен для установки на FTTH кабель, можно устанавливать его и на центральную трубку кабеля.

ВНИМАНИЕ!!! При установки на центральную трубку она не надежно фиксируется в разъеме, нужно положить сверху обрезок этой трубки, или намотать немного изоленты, что бы увеличить ее толщину. В этом случае крепление будет надежным.

Осталось только одеть синий пластмассовый фиксатор в розетке и готово — волокно можно подключать к оборудованию. Можно подключить его непосредственно или расположить в кроссе или настенной розетке, а подключение оборудования осуществлять через промежуточный патчкорд.

Теперь для сравнения произведем установку разъема с применением оптического сварочного аппарата. Сами разъемы на кабель с помощью сварки непосредственно не устанавливаются, поэтому нужно использовать разрезанный патчкорд или специальный оптический пигтейл.

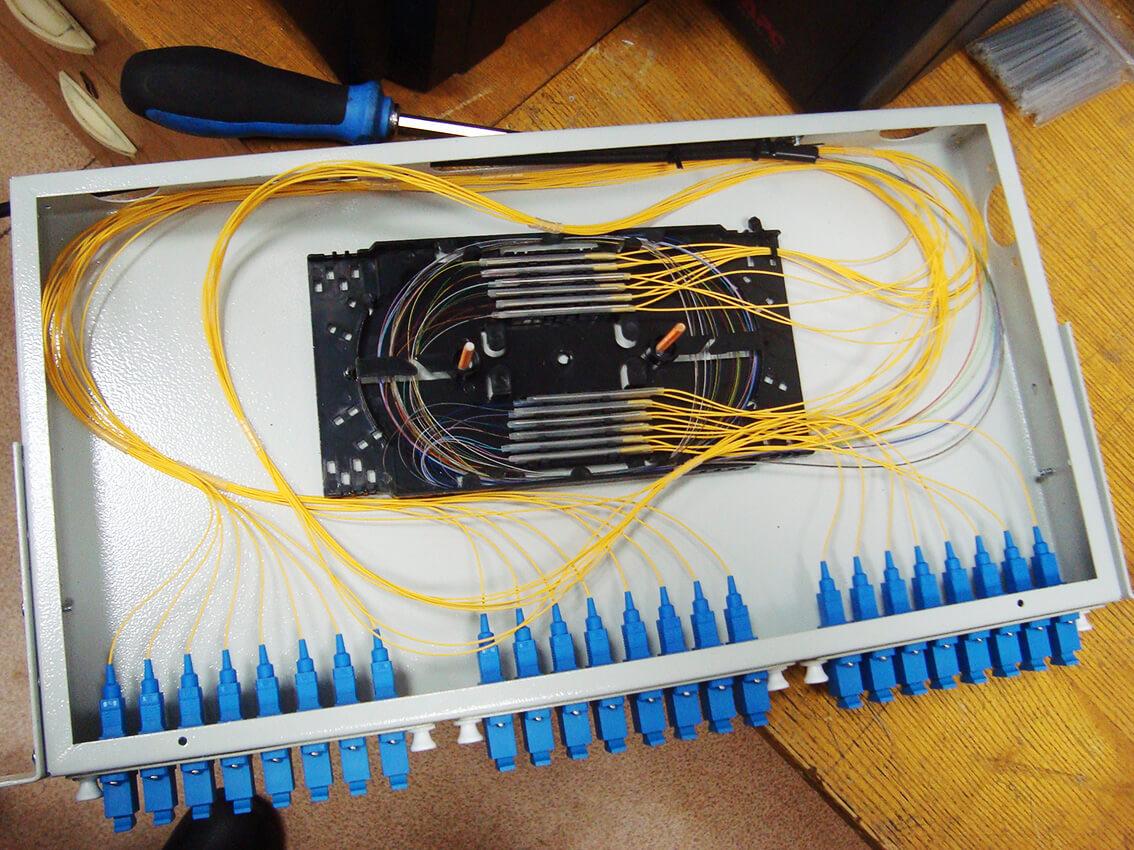

Он приваривается к волокну из кабеля и устанавливается в кроссе.

Существуют оптические патчкорды с разъемами SC разной длины, у них обычно толстая изоляция 2 или 3 миллиметра, бывают и специальные пигтейлы (обрезанные патчкорды), с тонкой внешней изоляцией 0.9 миллиметров. Использовать можно любые, однако для плотного монтажа многоволоконного кабеля в кроссе целесообразнее использовать пигтейлы с тонкой изоляцией — они легко гнуться и фиксируются, не занимают много места.

Сделать из патчкорда пигтейл можно с помощью специального кабельного стриппера с различными диаметрами отверстий. Разрезаем его пополам и снимаем верхнюю защитную изоляцию.

В итоге получаем тот же оптический пигтейл, который при сравнении с оптическим волокном обладает несколько более толстой защитной оболочкой.

Скалываем оптическое волокно из кабеля по линейке 20 миллиметров скалывателем Jilong KL- 21 C . Естественно волокно предварительно нужно очистить и снять буферное покрытие стриппером.

Зажимаем волокно прижимной планкой скалывателя KL- 21 C , закрываем крышку и производим скол.

Аналогичную операцию производим и с привариваемым патчкордом — снимаем буферное покрытие, протираем и скалываем.

Включаем сварочный аппарат Jilong KL-280 G и ждем его готовности к работе, когда на экране появится соответствующее сообщение.

Открываем защитную крышку сварочного аппарата и укладываем пигтейл на правую зажимную площадку, волокно при этом должно попасть на V образную канавку перед сварочными электродами. Предварительно на волокно нужно одеть термоусадочную гильзу КЗДС.

Аналогично укладываем волокно из оптического кабеля слева. Роутер Mikrotik RB450 G используем в качестве подставки под кабель.

После закрытия крышки сварочного аппарата Jilong KL-280 он автоматически производит сведение и сварку волокон, но предварительно проверяет качество произведенного скола. Аппарату скол не понравился, поэтому он выдал сообщение что превышен угол скола. Хоть на экране аппарата и виден дефект волокна справа, однако не всегда его явно видно и было бы не плохо, если аппарат сообщал с какой стороны плохой скол.

Сообщение с экрана сварочного аппарата об ошибке — «Превышен угол скола». Он предлагает игнорировать дефект и продолжить, но лучше этого не делать и произвести повторный скол волокна.

После произведения повторных действий по сколу, очистке и укладки волокна аппарат без проблем произвел сварку и показал информацию о потерях в сварном соединении — Loss: 0.01 dB — такое значение должно быть показано при всех сварках, если оно выше 0.03 , то нужно произвести повторное соединение волокон.

Вводить волокна в аппарат Jilong KL-280 G можно даже в защитной оболочке, специальная прокладка под крышкой и соответствующий вырез это позволяют.

После сварки волокно натягивается между зажимными планками, если одну пошевелить пальцем, вторая так же будет перемещаться, поэтому открывать крышки следует аккуратно.

Получилось вот такое красивое соединение, однако глаз специалиста сразу поймет не ладное.

Забыли одеть термоусадочную гильзу КЗДС, а без нее волокно можно легко сломать. Это одна из основных ошибок при начале работы с оптикой. Придется разрезать волокно и произвести повторную сварку. Нельзя просто взять и разрезать волокно в любом месте, нужно найти место сварки и вырезать его с двух сторон, как красную ленточку при открытии новых объектов строителями.

Производим повторный скол скалывателем Jilong KL- 21 C , только линейку ставим на самое минимальное значение, что бы буферное покрытие было на максимально возможной длине оптического волокна.

Одеваем термоусадочную гильзу и вновь заводим волокна в сварочный аппарат.

Производим сварку и получаем результат — Loss:0.36 dB — это очень много, нужно резать и делать повторную сварку. Видно что волокно сварилось со смещением, что говорит о том, что нельзя укладывать в канавку сварочного аппарата волокно с не снятым буферным покрытием.

Зато гильза КЗДС на месте, однако она не закрывает все волокно со снятым буферным покрытием — со стороны кабеля конец оголенного волокна был короткий, а со стороны патчкорда забыли выровнять длину. Режем снова.

Пробуем сразу поместить волокна в сварочный аппарат не скалывая их концы — и вот наглядный результат. Сразу становиться понятно для чего нужен скалыватель и можно ли обойтись без него. Аппарат для сварки оптических волокон Jilong KL-280 G не будет работать если их торцы не обработаны.

Аппарат выдает соответствующее предупреждение.

Теперь производим скол по всем правилам с обрезкой волокна по линейке на 16 миллиметров.

И попадаем опять на сообщение о превышении угла скола, смотрим на картинке какое волокно с дефектом (в данном случае правое) и производим повторный скол.

Вставляем волокна в аппарат Jilong KL 280 G и закрываем крышку. Волокна должны свободно перемещаться, т. к. аппарат во время сведения может утягивать их внутрь. Так же не следует располагать волокна глубже сварочного электрода, аппарат выдаст сообщение об ошибке — он может только втягивать волокна в себя, а не выталкивать обратно.

Процесс сварки производится автоматически, в этом и есть основное отличие сварочного аппарата Jilong KL-280 G от обычного KL-280 .

Опять что-то пошло не так и аппарат выдал сбой сварки с интересной картинкой волокна с дыркой в центре, нужно опять резать и переделывать.

Однако само волокно с дефектом сварилось и достаточно крепко.

Производим повторную сварку.

И получаем требуемый уровень потерь —

Loss: 0.01 dB .

Аккуратно достаем волокна, сдвигаем термоусадочную гильзу КЗДС на место сварки и помещаем ее в печку вверху сварочного аппарата.

Закрываем крышку, но ей мешает толстая оболочка кабеля — ничего страшного, печка может работать и с приоткрытой крышкой.

Для включения печки следует нажать кнопку HEAT на панели сварочного аппарата.

И по завершении процесса усадки вынуть гильзу и разместить ее в специальном металлическом держателе для полного остывания. Гильза может прилипнуть в печке, поэтому следует доставать ее сразу после звукового сигнала.

Вот результат, волокно сварено, одета гильза КЗДС, но все равно обращаться с ним нужно осторожно и требуется уложить в кросс или настенную коробку.

Вид со стороны коннекторов на соединения различных типов. Вверху

быстрый коннектор одетый на центральную трубку оптического кабеля, внизу патчкорд, приваренный к основному кабелю.

С другой стороны все не так аккуратно. Если конец кабеля с быстрым коннектором можно гнуть как угодно, то конец кабеля в месте сварки очень легко повредить и требуется защитить его путем укладки в маленький настенный оптический бокс, при этом для подключения активного оборудования понадобиться использовать дополнительный пигтейл.

Конечно можно разделать волокно так, что бы центральная трубка оптического кабеля зашла в гильзу КЗДС, и буферное покрытие пигтейла так же оказалось внутри, тогда при усадке и трубка основного кабеля, и приваренный патчкорд окажутся надежно соединенными.

Естественно внешний вид такого соединения не очень аккуратный. Толстую желтую изоляцию не получится одеть в гильзу, т.к. она не зажимается лапкой сварочного аппарата, тут можно либо обмотать все изолентой, либо одеть несколько обычных термоусадочных трубок для электрических кабелей.

В сравнении со сваркой соединение быстрым коннектором с разъемом SC производится быстрее и проще, кроме этого в некоторых случаях не требуется применение оптического кросса и лишних переходников с патчкордами. Что может быть удобно при подключении абонентских кабелей в муфты на столбах не на сварке, а на быстрых соединителях. В муфте предварительно развариваются волокна и устанавливаются розетки, абонентские кабели на земле оконцовываются коннекторами и подключаются к муфте, при этом запас кабеля не требуется и на столбах не появляется паутина из проводов. Кроме этого быстрые соединители можно использовать при строительстве сетей на базе технологии PON.

Стоимость самого дешевого оптического кабеля меньше витой пары, поэтому набор из скалывателя, стриппера и быстрых коннекторов очень быстро окупается, особенно если часто приходится прокладывать линии связи длиной более 100 метров.

Данный информационный материал был создан, подготовлен и размещен специалистами ООО «ЛАНМАРТ» и является собственностью администрации проекта www.сайт. Любое использование и размещение данного материала на других ресурсах допускается только при наличии прямой ссылки на первоисточник.

Оптические кабели представляют собой наиболее привлекательное средство передачи больших объёмов информации. Однако не стоит забывать о том, что тянуть оптоволокно до одного компьютера – это практически никогда не используемая практика.

Подробности о подключении оптических кабелей можно найти на http://www.optcable.ru/kabel-no-provodnikovaya-produkciya/opticheskij-kabel/. В данной публикации будут представлены общие методики.

Сложности в соединении оптического провода

Стоит ли говорить о том, что оптический провод представляет собой не что иное, как жилу, выполненную из прозрачного пластика или стекла. Естественно, соединить такой провод скруткой не представляется возможным.

Для спайки оптического проводника используется специализированное оборудование. Арендовать его нет никакого смысла (только в том случае, если в принципе в округе не существует специалистов, которые могут выполнить установку оптического волокна).

Крайне важно обеспечить качественную подготовку проводников к спайке. Выполняется она следующим образом:

• Предварительно концы оптоволокна обламываются под углом в 90 градусов;
• концы оптоволокна спаиваются под прямым углом;
• при высокой температуре в спецсреде оптическое волокно спаивается;
• устанавливается защитный изоляционный слой.

Однако, оптический кабель не может быть подключен в компьютер напрямую. Да и не требуется это вовсе.

Сегодня специалисты пользуются Ethernet-конвертерами.

Во многом сложности подключения оптоволокна обусловлены именно выбором подходящего конвертера. Далее из означенного оборудования выходит уже всем привычная витая пара, которая через Ethernet включается в компьютер.

Почему оптические кабели стали так часто применяться?

Дело в том, что объёмы информации увеличиваются в геометрической прогрессии. Экспонента необходимости передачи увеличивающихся объёмов информации вынуждает профильные организации использовать надёжные каналы передачи данных.

Электрически передать такие массивы данных не представляется возможным.

Кроме того, на передачу подобным образом влияли бы электромагнитные помехи. Процент потерянной информации в случае транслирования её на большие расстояния является неприемлемым.

Среди минусов оптического волокна наблюдается невозможность его складывания под острым углом из-за риска обломить.

Смотрите также:

• Узнайте о характеристиках кабеля, который вполне устойчив к открытому огню.

В видео будут продемонстрированы оптические и цифровые кабели:

www.tell-all.ru

Как подключить оптический кабель? | Хочу всё знать!

Цифровой оптический аудиокабель необходим при переносе от компьютера (СD плеера) сжатого цифрового аудиосигнала к акустической системе либо ресиверу. При необходимости подключить его можно самостоятельно.

Данный кабель не нуждается в использовании электричества при передаче цифрового сигнала, не образует помехи, почти не искажает звук на компьютере. Произведите установку всех драйверов, прикладного программного обеспечения, идущего в комплекте со звуковой либо материнской платой, в точном соответствии с инструкцией. Эти действия дадут возможность компьютеру и внешнему аудиоприемнику сигнала верно определить оптическое соединение на период подключения.

В проведении данной процедуры не нуждаются бытовые аудиоустройства, специально предназначенные для функционирования с помощью оптического кабеля. К ним относится цифровой домашний кинотеатр, оборудованный встроенной электронной схемой, способной самостоятельно определить период подключения сигнала с помощью оп-тического аудиокабеля.

Далее следует произвести подключение одного из концов аудиокабеля к порту источника на внешней звуковой карте (компьютере) с помощью разъема стандарта S/PDIF. Это прямоугольный порт, совместимый с коннектором аудиокабеля, имеющим защиту от неверного присоединения.

Другой конец кабеля подключается к порту приемника цифрового аудиосигнала. Чаще всего на бытовых аудиоустройствах они имеют обозначения TOSLINK, Optical Digital, S/PDIF. Прочие аудиокабели и соединяющие устройства следует отключить, поскольку аудиосистема может продолжать их использовать по умолчанию. Можно пользоваться переключателем входов на усилителе.

hochuvseznat.com

Как правильно подключить колонки к телевизору: 3 способа

Подключить колонки к телевизору довольно простоЕще несколько лет назад, услышать качественный и объемный звук мы могли в кинотеатрах или на концертах. В частном порядке использовались музыкальные центры и мощные магнитофоны. Они конечно были громкими, но звучание происходило из двух колонок. В настоящее время насладится отличным звуком и картинкой можно с помощью домашних кинотеатров, оборудованными различными саунд системами, которые в свою очередь нужно грамотно и с пониманием дела подключить и настроить.

Для того, чтобы подсоединить все колонки к домашнему кинотеатру, не нужно быть профи в этом деле. Просто следуйте данной инструкции. А правильно подключенная саунд система, порадует вас объемным и высококачественным звуком.

Для подключения потребуется:

• Ресивер;
• Колонки;
• Кабеля для подключения.

Не зависимо от того, какая у вас система, первым пунктом в подключении будет звук. Стандартным набором различных систем звука, является наличие нескольких динамиков (фронтальные, тыловые, центральная) и сабвуфер. Способы крепления проводов в контактах различаются, но схема их подключения у всех одинакова.

Фронтальные колонки, так как они являются основным источников звука, размещают обычно недалеко, или у самого телевизора, и направлены они тыльной стороной к стене. Гнезда на ресивере для подключения фронтальных колонок обозначены (Front).

Подключение колонок к телевизору можно произвести с помощью инструкции

Кабель для данных колонок, на концах разделен на два разноцветных провода (обычно черный и красный), где красный это плюсовой, а черный минусовой. Подключаются они либо в зажимные, либо в резьбовые контактные соединения.

Если после подключения звук в колонках отсутствует, значит плюсовые и минусовые контакты перепутаны.

Центральная колонка (если таковая имеется), так же отвечает за основное звучание. Располагается она непосредственно у телевизора. Высота расположения зависит от вашего вкуса. В домашний кинотеатр подключается тем же способом, что и фронтальный и обозначен на корпусе ресивера (Center).

Далее таким же образом подключаются тыловые колонки. Располагают их напротив фронтальных, чем добиваются неповторимого объемного звучания. Обозначены (Surround). И затем подключается сабвуфер, который насыщает звучание низкими частотами. Обозначен (Subwoofer).

Как подключить домашний кинотеатр к телевизору: инструкция

Работа домашнего кинотеатра состоит в том, что обработанный сигнал от источника, через ресивер подается на колонки и на экран телевизора. Для передачи изображения через домашний кинотеатр, существует несколько способов подключения.

Виды подключения:

• HDMI кабель;
• RGB кабель;
• Композитный разъем.

Для того, чтобы вывести на экран телевизора картинку высокого качества, воспользуйтесь способом с использованием HDMI кабеля, который обычно идет в комплекте кабелей для подключения домашнего кинотеатра. Правильность подключения перепутать просто не возможно, что облегчает задачу. Штекера кабеля напоминают штекера зарядки (USB), только немного большего размера. Для подключения на ресивере найдите надпись (HDMI OUT), а на телевизоре (HDMI IN).

Подключение домашнего кинотеатра к телевизору

Особенностью кабеля HDMI, является то, что он способен передавать не только картинку, но и звук.

Может быть, что на вашем телевизоре отсутствует разъем или уже занят другим кабелем. В этом случае можно воспользоваться RGB кабелем. В отличие от предыдущего, данный кабель способен передавать только изображение. Этот кабель представляет собой соединенных вместе три провода с наконечниками трех цветов (красный, зеленый, синий). Подключается в разъемы под маркировкой (Component Video Out) и (Component In), согласно цветам коннекторов.

Так же, осуществить подключение возможно при помощи композитного кабеля. Подключение производиться через композитные разъемы обозначенные (Composite Video Out) и (Composite In). В отличие от других способов подключения, данный выводит на экран картинку не очень высокого качества.

Способы: как подключить ноутбук или компьютер к домашнему кинотеатру

В настоящее время, все больше людей телевизор используют в качестве «мебели». С развитием интернет технологий и появилась возможность слушать музыку и просматривать фильмы на компьютере. А что бы насладится картинкой и звуком высокого качества, можно подключить компьютер к домашнему кинотеатру.

Способы подключения:

• При помощи кабелей;
• Посредством внешней звуковой карты.

Для обеспечения передачи объемного звука с ноутбука на домашний кинотеатр, нужен кабель HDMI. Он дает возможность передавать как картинку, так и звук. Для этого нужно подключить коннектор кабеля к GDMI выходу на ноутбуке, а второй непосредственно к кинотеатру (ресиверу). После этого звук и картинка должны воспроизводиться через кинотеатр.

Если этого не произошло, следует настроить устройство воспроизведения на самом компьютере. Для этого заходим в панель управления, выбираем вкладку Звук. Далее открывается вкладка воспроизведение. Выбираем устройство с поддержкой HDMI, кликаем по нему правой кнопкой мыши и выбираем пункт «использовать устройство по умолчанию». Затем кликаем на «настройка» и выбираем соответствующую систему для воспроизведения (5.1 или 7.1). Настройка завершена, и звук должен пропасть с динамиков ноутбука.

Если подключение осуществляется через видеокарту компьютера с переходником DVI – HDMI, то звук на ресивер нужно будет подать вручную. Для этого нужно используя кабель SPDIF, подсоединить материнскую плату или звуковой адаптер с видеокартой.

Подключить домашний кинотеатр к компьютеру можно с помощью кабеля

Важно знать! От правильности подключения, напрямую зависит целостность кабеля. Шнуры необходимо соединять согласно маркировке.

Если же на ноутбуке отсутствует HDMI разъем, можно воспользоваться простым решением в виде внешней звуковой карты. Для ее подключения не требуется специальных навыков и знаний, а так же для некоторых видов специальных установочных программ. В данные устройства существует возможность подключать не только ресиверы, но и микрофоны с наушниками.

Так же, для управления системой можно использовать телефон.

Оптический кабель предназначенный для телевизора или домашнего кинотеатра

Современные технологии, позволяют использовать оптические кабели не только для промышленности, довольно часто их используют для высокоскоростной и качественной передачи различного рода сигналов. Так же они нашли применение и для подключения телевизоров и домашних кинотеатров.

Оптический кабель предназначен:

• Интернет соединение;
• Передача звука и изображения.

При помощи оптических кабелей, к телевизору можно подключать звуковые системы 5.1, а так же интернета. Важным условие при подключении различных систем, является правильный подбор кабеля, что позволит осуществить надежное соединение и долговременную работу.

Оптический кабель необходимо выбирать грамотно

Для подключения аудиосистем распространенным является кабель TOSLINK, так ка он поддерживает много форматов. Но для передачи видео на экраны телевизоров используются кабеля с маркировкой (EIAJ / JEITA RC-5720). Кабели TOSLINK используются такими известными компаниями производителями как LG (лджи), Samsung (Самсунг) и Genius.

Но у них есть некоторые недостатки, Данные кабели могут передавать помехи, вызвать дрожание изображения или прерываться связь. Эти модели обладают высоким сопротивлением.

Важно знать! Для передачи наиболее качественного изображения и звука, рекомендуется использовать кабели длинной не превышающей 4 метра.

Но главным отличием от остальных видов, оптоволоконные кабели обладают очень высокой пропускной способностью. И правильное их применение позволит добиться высоких результатов.

Как соединить звук и телевизор (видео)

Как видите, подключение различных аудиосистем и домашних кинотеатров, а так же отдельных их частей не требует специализированных знаний и навыков. С этим вы легко справитесь самостоятельно. И не стоит забывать, что при покупке домашнего кинотеатра всегда прилагается подробная инструкция.

6watt.ru

Компьютерный блог

Цифровой оптический аудиокабель используется для переноса сжатого цифрового аудиосигнала от источника (компьютера или CD плеера) к ресиверу или акустической системе. Оптический аудиокабель хорошо применять на небольших расстояниях, где существует большой риск наводки радиочастотных помех (интерференции). Такой кабель не использует электричество для передачи цифрового сигнала от источника к приемнику, поэтому сам по себе не является источником помех, дает меньшее искажение звука на компьютере и к тому же позволяет гальванически развязать электронные приборы.

Обычно аудиокабель, использующий оптоволокно, применяет формат интерфейса передачи звука S/PDIF, что в полном названии значит Sony/Phillips Digital Interconnect Format. Существует и другой вариант исполнения этого интерфейса на основе коаксиального кабеля. Здесь стоит отметить, что оптический интерфейс очень удобен для передачи многоканального звука по одному акустическому кабелю, что невозможно с другими классическими видами подключения. Этому способствует использование многомодового оптического волокна.

Инструкция

1. Установите все драйвера и прикладное программное обеспечение, которое шло в комплекте со звуковой или материнской платой, согласно с инструкцией производителя. Это позволит компьютеру и внешнему аудиоприемнику сигнала правильно определить оптическое соединение в момент подключения. Такой шаг не придется выполнять на бытовых аудиоустройствах, специально разработанных для работы через оптический кабель. Например цифровой домашний кинотеатр имеет встроенную электронную схему, самостоятельно определяющую момент подключения сигнала по оптическому аудиокабелю.

2. Подключите один конец оптоволоконного аудиокабеля к порту источника (на компьютере или внешней звуковой карте) через разъем стандарта S/PDIF. Этот коннектор представляет собой прямоугольный порт, который совместим с коннектором аудиокабеля и имеет защиту от неправильного присоединения.

3. Подключите второй конец оптического кабеля к порту приемника цифрового аудиосигнала, например ресиверу. Обычно на бытовых аудиоустройствах такой порт обозначается как «S/PDIF», «Optical Digital» или «TOSLINK».

4. Отключите все другие аудиокабели, соединяющие устройства (коаксиальные кабели), так как аудиосистема может продолжить их использование по умолчанию. Или используйте переключатель входов на усилителе. Советуем вам прочитать интересную статью о том, как включить звук в безопасном режиме.

Оптоволокно — наиболее быстрая на сегодняшний день технология передачи информации в сети интернет. Структура оптического кабеля отличается определёнными особенностями: такой провод состоит из маленьких очень тонких проводков, ограждённых специальным покрытием, которое отделяет один проводок от другого.

По каждому проводку передаётся свет, который передаёт данные. Оптический кабель способен передавать одновременно данные, кроме интернет-соединения, также телевидения и стационарного телефона.

Потому оптоволоконная сеть позволяет пользователю совмещать все 3 услуги одного провайдера, подключая роутер, ПК, телевизор и телефон к единому кабелю.

Другое название оптоволоконного подключения — фиброоптическая связь. Такая связь даёт возможность передавать данные при помощи лазерных лучей на расстояния, измеряемые сотнями километров.

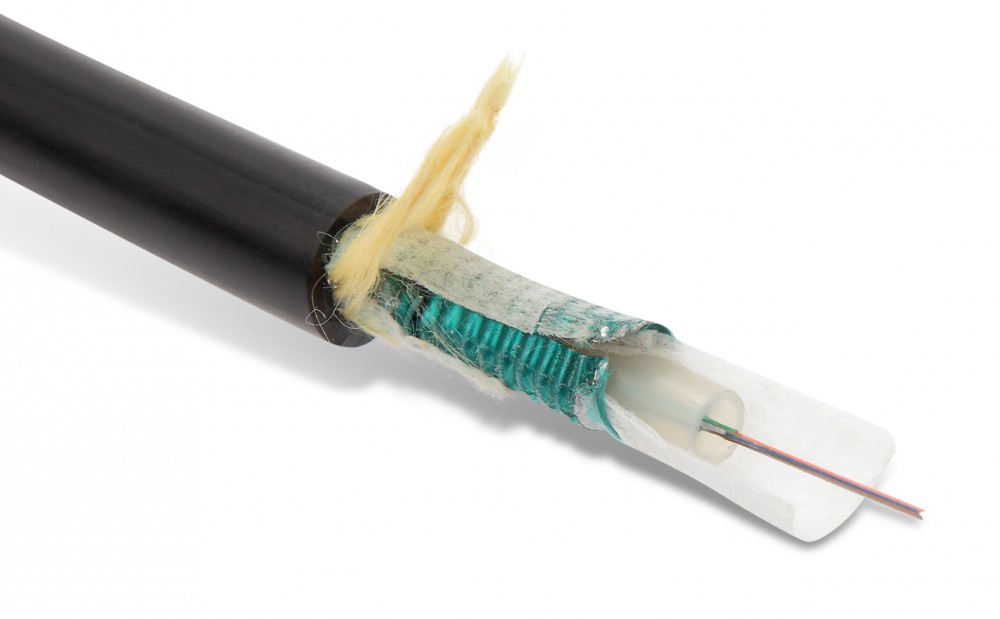

Оптический кабель состоит из мельчайших волокон, диаметр которых составляет тысячные доли сантиметра. Эти волокна передают оптические лучи, которые переносят данные, проходя через сердечник каждого волокна, состоящий из кремния.

Оптические волокна дают возможность установить соединение не только между городами, но и между странами и континентами. Связь по интернету между разными материками поддерживается через оптоволоконные кабели, проложенные по океанскому дну.

Оптоволоконный интернет

Благодаря оптическому кабелю можно настраивать высокоскоростное интернет-соединение, которое играет огромную роль в сегодняшнем мире. Оптоволоконный провод является самой прогрессивной технологией передачи данных по сети.

Плюсы оптического кабеля:

• Долговечность, высокая пропускная способность, способствующая быстрой передаче данных.
• Безопасность передачи данных — оптоволокно даёт возможность программам моментально обнаруживать несанкционированный доступ к данным, поэтому доступ к ним для злоумышленников почти исключён.
• Высокая защищённость от помех, хорошее подавление шума.
• Особенности строения оптического кабеля делают скорость передачи данных через него в несколько раз выше, чем скорость передачи данных через коаксиальный кабель. Прежде всего это относится к видеофайлам и аудиофайлам.
• При подключении оптоволокна можно организовать систему, реализующую некоторые дополнительные опции, например, видеонаблюдение.

Однако самым главным достоинством оптоволоконного кабеля является его способность установить соединение объектов, удалённых друг от друга на огромное расстояние. Это возможно благодаря тому, что у оптического кабеля отсутствуют ограничения по длине каналов.

Подключение интернета с помощью оптоволокна

Самый распространённый в РФ интернет, сеть которого функционирует на основе оптоволокна, предоставляется провайдером Ростелеком. Как подключить оптоволоконный интернет?

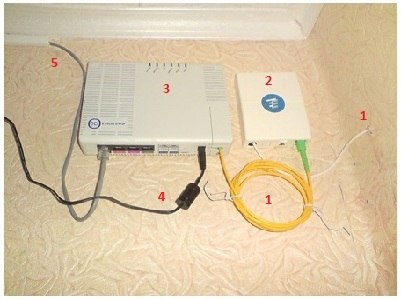

Сначала следует просто убедиться в том, что оптический кабель подведён к дому. Затем нужно заказать подключение к интернету у провайдера. Последний должен сообщить данные, обеспечивающие подключение. Потом нужно выполнить настройку оборудования.

Она осуществляется так:

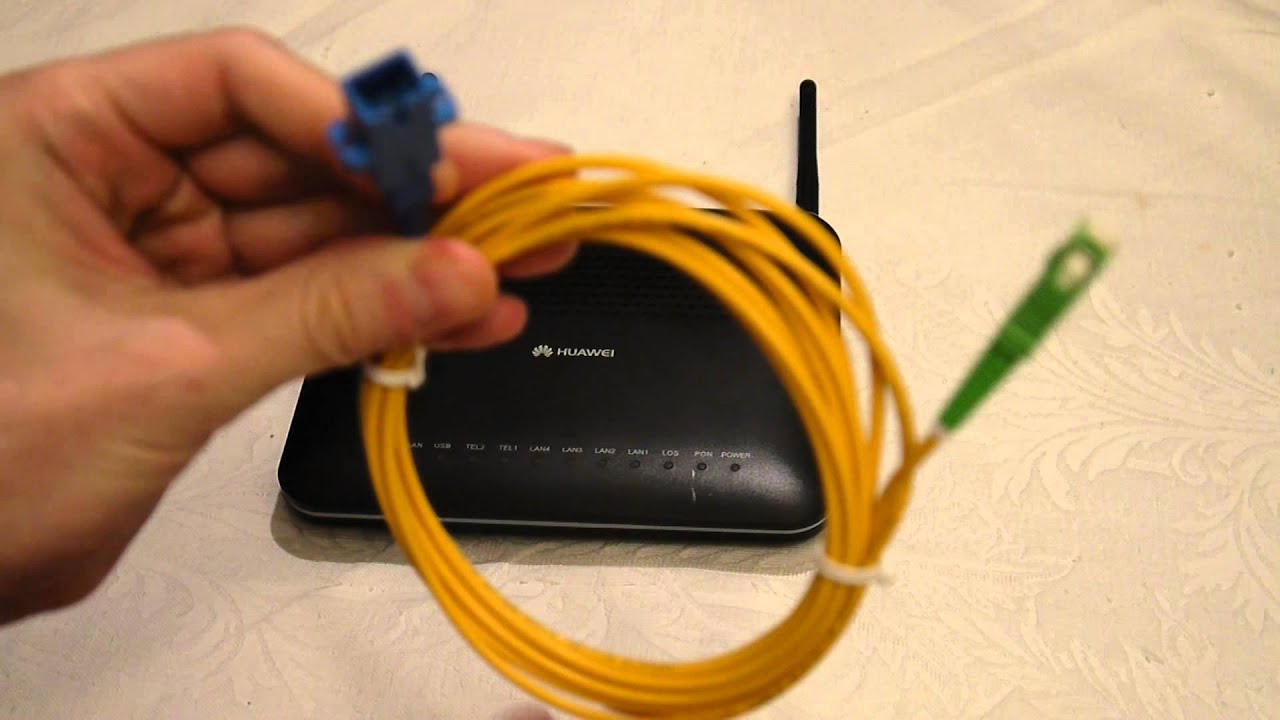

Терминал оборудован специальным гнездом, позволяющим соединяться с компьютером и соединять роутер с интернетом.

Кроме того, терминал имеет 2 дополнительных гнезда, позволяющих подключить к оптоволоконному соединению аналоговый домашний телефон, а также ещё несколько гнёзд предусмотрены для подключения телевидения.

Широкополосный интернет — это общее название целой группы современных высокоскоростных технологий доступа во Всемирную паутину в постоянном режиме. Данные принимаются и передаются на одинаково высокой скорости — до сотен Мбит/с.

Благодаря широкополосному интернету пользователям стали доступны

услуги цифрового ТВ; IP-телефония; возможность облачного хранения данных и многое другое.

Провайдеры интернет услуг предлагают различные типы подключения широкополосного интернет доступа. Все имеющиеся разновидности можно условно разделить на две большие группы:

фиксированные — на основе проводных соединений; оптоволоконные — по оптическим линиям связи; мобильные — по беспроводным каналам связи.

Широкополосный доступ по выделенной линии

Самые первые технологии ШПД основаны на доступе в интернет по цифровой выделенной линии связи (DSL). Современные методы цифровой обработки сигнала позволяют существенно увеличить пропускную способность телефонной линии, что сделало технологии семейства xDSL одними из самых распространенных во всем мире.

Символ «х» используется для обозначения всего семейства технологий доступа по выделенной абонентской линии, которые различаются по скорости передачи данных и методу уплотнения линии. Их обозначают отдельными аббревиатурами — ADSL, HDSL, RADSL, SHDSL, VDSL.

В целом, все технологии xDSL можно разделить на две категории:

симметричные — с одинаковой скоростью приема и передачи данных; асимметричные — с более высокой скоростью получения данных из сети.

Симметричные технологии используются чаще всего в корпоративном секторе, асимметричные — для абонентского доступа.

Скоростные оптоволоконные каналы доступа в Сеть

Доступ в сеть интернет по оптической линии — наиболее распространенный и самый быстрый вариант ШПД, широко используемый в многоквартирных городских домах. Каждый подъезд дома связан через коммутатор по оптоволокну с провайдером, а к конечным абонентам протягивают витую пару для подключения в роутер или прямо в сетевую плату компьютера. В этом случае скорость доступа к глобальной сети не будет превышать 100 Мбит/с.

Самое высокоскоростное соединение достигается при подключении абонента также через оптоволоконный кабель, а не привычную медную витую пару. Доступ по оптоволокну позволяет предоставить скорость соединения до 1 Гбит/с, что позволяет подключить любые виды услуг — интернет, цифровое ТВ, IP-телефонию.

Мобильный широкополосный доступ

Широкополосный доступ в интернет через мобильные сети операторов сотовой связи 3G и 4G — востребованная услуга в связи с большой зоной покрытия и взрывным распространением мобильных гаджетов.

Технология 3G на сегодня уже является устаревшей морально, однако применяется достаточно широко, поскольку доступна на значительной части покрытия ведущих операторов. На замену 3G активно внедряется технология 4G, позволяющая развить значительно более высокую скорость. В мегаполисах и крупных городах провайдеры также развивают предоставление интернет-соединения через WiMax, поскольку большинство гаджетов поставляется с уже интегрированным модулем WiFi.

Множество пользователей интернета используют оптоволокно, но не каждый из них понимает, что оно собой представляет и как передается информацию?

Оптоволокно, оно же оптическое волокно – самый быстрый и простой способ передачи данных в интернет-сети. Такие кабели имеют свою особую структуру: состоит из множества тонких проводов, которые отделены друг от друга особым покрытием.
Каждый провод – это доля света, а свет в свою очередь передаёт данные. Этот кабель способен передать данные как интернета, так и для ТВ и стационарного телефона.

Именно поэтому пользователи оптоволоконных сетей часто совмещают эти услуги, которые предлагает им провайдер и подключат к сети телефон, роутер, пк и другую возможную технику.

Часто оптоволокно называют «Фиброоптическая связь». Она позволяет передавать данные с помощью лучшей лазера, при этом их передача возможна на далекие расстояния, на большой скорости.
Кабели и их волокна весьма маленького диаметра – доли дюйма. Оптически лучи внутри них переносят данных и проходят через специальные сердечник волокна выполненный из кремния.
С помощью такого волокна можно восстановить и настроить соединение не только с каким-либо городом, но и с другими странами.

Кабель даст возможность настроить очень качественное соединение со всемирной сетью. Скорость передачи данных пока самая лучшая.

Преимущества оптоволокна:
— Оптическое волокно – это прочный и долговечный материал, обладающий высоким пропускным уровнем. Именно это позволяет «разогнаться» скорости на такой уровень.
— Безопасность. Использование такой систему обеспечит максимальную безопасности в работе с сетью. Злоумышленники не могут получить Ваши данные, или почти не могут.
— Уровень защиты такого кабеля является грандиозным, к тому же он защищен от различных помех для его работы.
— Подключив такое волокно, появляется возможность организации целого ряда дополнительных функций . Часто такие кабели используются для установки систем видеонаблюдения и других устройств для охраны.

В России, да и многих других странах, сеть такого типа предоставляет компания Ростелеком, для России. Как подключить интернет такого типа и настроить его работу рассмотрим ниже.

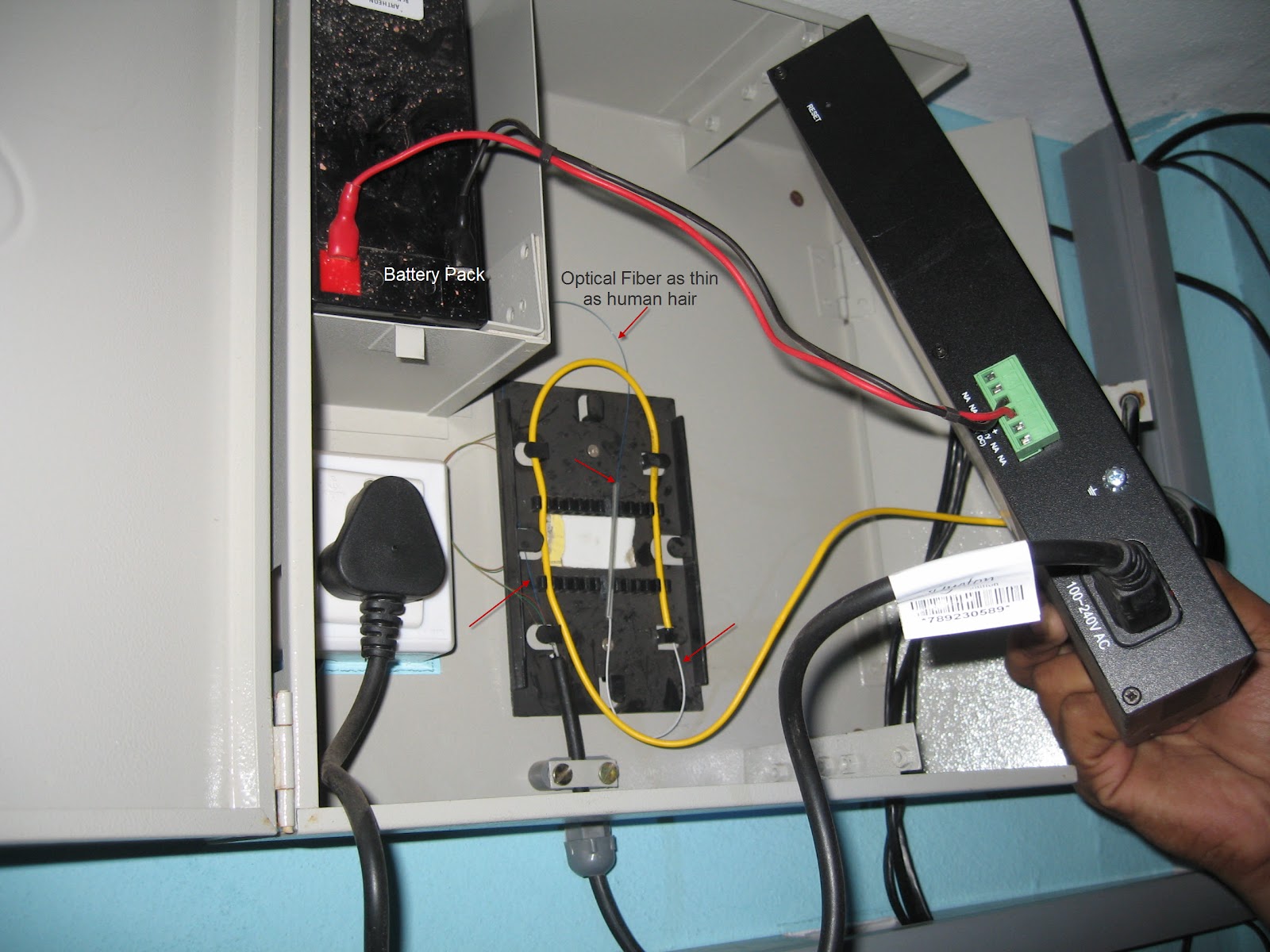

Первым делом необходимо убедиться в том, что оптоволокно подведено к Вашему дому. А дальше уже нужно будет сходить в Ростелеком и попросить подключить услугу. Но теперь необходима настройка подключенного оборудования.

Инструкции по настройке:
— После того, как оптическое волокно было установлено, вся базовая часть установлена специалистами, остальную настройку необходимо вести собственноручно.

— Устанавливаем желтый кабель и розетку так, как это указано на рисунке.

методы и предосторожности / Хабр

Статьи по прослушиванию оптоволокна достаточно редки в силу определенной специфики такого рода коммуникаций. По мере удешевления оборудования и стоимости организации каналов связи на основе оптоволокна, они давно применяются в коммерческой практике. Специалистам ИТ, отвечающим за вопросы безопасности коммуникаций, стоит знать об основных источниках угроз и методах противодействия. Данная статья представляет собой перевод научной работы, опубликованной в материалах конференции HONET (High Capacity Optical Networks and Enabling Technologies ) в 2012 году. В сети удалось найти полнотекстовый авторский препринт, датированный осенью 2011 года, который, хотя и содержит некоторые ошибки (авторы не являются оригинальными носителями английского языка), тем не менее достаточно хорошо описывает существующие проблемы.

Скрытное подсоединие к оптоволокну: методы и предосторожности

М. Зафар Икбал, Хабиб Фатхалла, Незих Белхадж

M.Z IQBAL, H FATHALLAH, N BELHADJ. 2011. Optical Fiber Tapping: Methods and Precautions. High Capacity Optical Networks and Enabling Technologies (HONET).

Аннотация

Связь с использованием оптоволокна далеко не так безопасна, как это обычно принято считать. Существует ряд известных методов, используемых для извлечения или вставки информации в оптический канал и позволяющих избежать обнаружения подключения. Ранее сообщалось о нескольких инцидентах, в которых успешное подключение было сложно обнаружить. В данной работе рассматривается ряд известных методов подключения к оптоволокну, приводится отчет о симуляции оптических характеристик волокна, к которому подсоединение выполнено методом сгиба, а также доказательство концепции в виде физического эксперимента. Также представлены схемы различных сценариев, где злоумышленник, обладающий необходимыми ресурсами и использующий существующие технологии, может скомпрометировать безопасность оптического канала связи. Обсуждаются способы предотвращения подключения к оптоволокну, либо минимизации последствий утечки информации, передаваемой по каналу связи.

Данная статья основана на работе, поддерживаемой Королевскими ВВС Королевства Саудовская Аравия.

М. Зафар Икбал работает в Исследовательском Институте Продвинутых Технологий Принца Султана ([email protected])
Хабиб Фатхалла – доцент (помощник профессора) Университета Короля Сауда([email protected])
Незих Белхадж – постдок-исследователь Универитета Лаваля ([email protected])

I. ВВЕДЕНИЕ

В противоположность общему представлению, оптоволокно, по существу, не имеет защиты от сторонних подключений и прослушивания. В настоящее время по оптическим каналам связи передается огромное количество критической и чувствительной информации, и есть риск того, что она может попасть в руки определенных лиц, имеющих необходимые ресурсы и оборудование.

Подключение к оптоволокну (fiber tapping) – процесс, при котором безопасность оптического канала компрометируется вставкой или извлечением световой информации. Подключение к оптоволокну может быть интрузивным либо неинтрузивным. Первый метод требует перерезания волокна и подсоединения его к промежуточному устройству для съема информации, в то время как при использовании второго метода, подключение выполняется без нарушения потока данных и перерыва сервиса. Неинтрузивным технологиям и будет посвящена данная статья.

В настоящее время сообщается лишь о нескольких зафиксированных случаях подключения к оптоволокну. Это связано с большими сложностями в обнаружении места подключения, в то время как собственно подключение выполняется достаточно просто. Вот список основных инцидентов:

• 2000, В аэропорту Франкфурта, Германия обнаружено подключение к трем главным линиям компании Deutsche Telekom [1].
• 2003, на оптической сети компании Verizone обнаружено подслушивающее устройство [1].
• 2005, подводная лодка ВМФ США USS Jimmy Carter модернизирована специальным образом для установки несанкционированных подсоединений к подводным кабелям [2],[3] (Отдельный пост на хабре — Подводная лодка USS Jimmy Carter, её специальные задачи и подводные оптические кабели).

В следующих разделах мы представим краткий обзор способов неавторизованного подключения [4]. Затем мы представим численное представление потери сигнала при сгибании волокна, сопровождаемое отчетом о физической демонстрации прототипа устройства для подключения к оптоволокну, разработанного в нашей лаборатории. Здесь же мы объясним устройство прототипа, используемое при этом оборудование и программное обеспечение. Также мы обсудим возможные сценарии подключения в реальных условиях и обговорим, какие ресурсы нужны для достижения этих целей. В итоге мы предложим несколько методик по защите оптических каналов против подсоединений.

II. МЕТОДЫ ПОДСОЕДИНЕНИЯ К ОПТОВОЛОКНУ

A.Сгибание волокна

При данном методе подключения, кабель разбирается до волокна. Данный способ основан на принципе распространения света через волокно посредством полного внутреннего отражения. Для достижения данного способа угол падения света на переход между собственно ядром волокна и его оболочкой должен быть больше, чем критический угол полного внутреннего отражения.

В противном случае, часть света будет излучаться через оболочку ядра. Значение критического угла является функцией показателей отражения ядра и его оболочки и представлено следующим выражением:

θ_c=cos^-1(μ_cladding / μ_core ), причем μ_cladding < μ_core;

Здесь θ_c – критический угол, μ_cladding — показатель преломления оболочки, μ_core — показатель преломления ядра

При сгибании волокна, оно искривляется таким образом, чтобы угол отражения стал меньше чем критический, и свет начал проникать через оболочку

Очевидно, что могут быть два типа сгибов:

1) Микросгиб

Приложение внешнего усилия приводит к острому, но при этом микроскопическому искривлению поверхности, приводящему к осевым смещениям на несколько микрон и пространственному смещению длины волны на несколько миллиметров (рис.1). Через дефект проникает свет, и он может использоваться для съема информации.

Рисунок 1.Микроизгиб

2) Макросгиб

Для каждого типа волокна существует минимально допустимый радиус изгиба. Это свойство также может использоваться для съема информации. Если волокно сгибается при меньшем радиусе, то возможен пропуск света (рис.2), достаточный для съема информации. Обычно минимальный радиус изгиба одномодового волокна составляет 6.5-7.5 см, за исключением волокна специального типа. Многомодовое волокно может быть изогнуто до 3.8 см.

Рисунок 2. Макроизгиб

B. Оптическое расщепление

Оптоволокно вставляется в сплиттер, который отводит часть оптического сигнала. Этот метод является интрузивным, поскольку требует разрезания волокна, что вызовет срабатывание тревоги. Однако, необнаруженное подключение такого типа может работать годами.

С. Использование неоднородных волн (Evanescent Coupling)

Данный способ используется для перехвата сигнала от волокна-источника в волокно-приемник посредством аккуратной полировки оболочек до поверхности ядра и затем их совмещения. Это позволяет некоторой части сигнала проникать во второе волокно. Данный способ трудновыполним в полевых условиях.

D. V-образный вырез (V Groove Cut)

V-образный вырез – это специальная выемка в оболочке волокна близкая к ядру, сделанная таким образом, что угол между светом, распространяющимся в волокне и проекцией V-выреза больше, чем критический. Это вызывает полное внутреннее отражение, при котором часть света будет уходить из основного волокна через оболочку и V-образный вырез.

E. Рассеяние

На ядре волокна создается решетка Брэгга, с ее помощью достигается отражение части сигнала с волокна. Это достигается наложением и интерференцией УФ лучей, создаваемых лазером с УФ возбуждением.

III. МОДЕЛИРОВАНИЕ

А. Методология

Для точной оценки потерь при сгибании оптоволокна типа SMF-28 используется полновекторный частотный решатель Максвелла, основанный на методе конечных элементов высокого порядка и допускающий адаптацию граничных условий — растягивающегося идеально согласованного слоя. Получены векторные расчеты констант распространения и электрических полей мод в изогнутых волноводах. Потери при сгибе рассчитываются на основе мнимой части константы распространения фундаментальной моды. Общие потери получены сложением потерь ортогональной и базовой моды. Результаты, полученные данным способом достаточно точны и были проверены в [5].

B. Данные для моделирования.

Для волокна SMF-28, радиус ядра и показатель преломления представляют собой соответственно.
r_c = 4.15 μm и n_c=1.4493
В оболочке, они соответственно равны:
r_cl = 62.25 μm and n_cl=1.444.
Коэффициент преломления воздуха равен 1.

C. Расчет потери мощности.

Радиус изгиба ρ взят по оси x, мода поляризуется вдоль оси y, а распространение идет по оси z, как показано на рисунке 3.

Рисунок 3

Рисунок 4 представляет собой выраженную в числах потерю на сгибе как функцию радиуса изгиба волокна метровой длины. Наблюдается логарифмическая зависимость потерь относительно радиуса изгиба. Для небольших радиусов изгиба ( ρ < 10 mm ), потери превышают 40 dB/м. При обычных радиусах изгиба ( ρ > 15 mm) потери составляют меньше чем 1 dB/м

Рисунок 4. Численная оценка потери на изгибе, как функции от радиуса изгиба

IV. ЭКСПЕРИМЕНТ ПО ПОДКЛЮЧЕНИЮ К ОПТОВОЛОКНУ

A. Последовательность действий при подсоединении к оптоволокну.

Полностью операция прослушивания может быть реализована с помощью следующих шагов:

1. Получение оптического сигнала с волокна
2. Детектирование сигнала.
3. Обнаружение механизма передачи (декодирование протокола)
4. Программная обработка обнаружения фреймов/пакетов и извлечение из них необходимых данных.

Эксперимент включал в себя передачу цифрового видеосигнала через оптический Ethernet с одного компьютера на другой. Подсоединяемое волокно было разделано до оболочки и помещено в оптический каплер (coupler), где волокно сгибается, вызывая излучение некоторого количества света, нарушающего принцип полного внутреннего отражения. Это устройство направляет захваченный свет в однонаправленный конвертер Ethernet. В дальнейшем, фреймы Ethernet обрабатываются и из них реконструируется видеопоток на третьем ПК. Для передачи потока и воспроизведения использовался VLC плеер. Анализатор протоколов WireShark использовался для захвата пакетов, а ПО Chaosreader использовалось для реконструкции видео из захваченных пакетов.

B. Процедура

Программное и аппаратное обеспечение соединено как на рисунке 5. Разделанное волокно проходит от источника видео до приемника, через зажим каплера. В зажиме отводится часть света и попадает в однонаправленный медиаконвертер, считывающий Ethernet-фреймы, которые затем передаются в третий PC, на котором стоит WireShark. Анализатор протокола конвертирует фреймы Ethernet и извлекает такую информацию как MAC –адреса источника и приемника. Также он обрабатывает содержимое фреймов и достает из него IP-пакеты. Информация, полученная из пакетов, включает в себя IP-адреса, сообщения сигнальных протоколов и биты служебной загрузки.

Рисунок 5.Экспериментальная схема для подсоединения к волокну методом изгиба

Пакеты собранные таким способом сохраняются в формате файла pcap (packet capture). Затем файл обрабатывается ПО Chaosreader, который реконструирует оригинальные файлы и создает индекс реконструированных файлов. Для обнаружения нашего захваченного видео, мы смотрим в каталоге и ищем *.DAT файлы большого размера. Затем этот файл открывается в плеере VLC и показывает перехваченную часть видеопотока.

C.Возможные действия при прослушке

Помимо проигрывания видео, экспериментальная система, описанная здесь, может быть использована для выполнения ряда задач по перехвату информации, такой например как сведения для атаки по IP-адресам, кражи паролей, прослушивания VoIP-переговоров, реконструкции сообщений электронной почты с помощью бесплатного, коммерческого или самодельного ПО.

V. ДАЛЬНЕЙШИЕ СЦЕНАРИИ ПОДСОЕДИНЕНИЯ.

Эксперимент, описанный здесь, выполнялся с использованием Ethernet компонентов, по причине их наибольшей доступности. Однако, некоторые сценарии, возможные в реальной жизни, вполне могут выглядеть так:

Рисунок 6 Сценарий подсоединения с удаленной обработкой.

А.Подсоединение к сети передачи данных

.

Ценная информация может быть получена из сетей передачи данных таких как SDH и SONET — двух основных стандартов передачи данных по оптоволокну через магистральные каналы связи и метросети.

Информацию из высокоскоростных сетей достаточно сложно сохранять и обрабатывать, но на рынке доступны высокотехнологичные анализаторы SDH-протоколов, которые могут быть использованы для получения низкоуровневых исходных сигналов[6].Частично это упрощает возможные сложности, связанные со скоростью передачи данных. Такие устройства могут быть впоследствии доработаны для получения различных типов трафика, проходящего через сеть. Например, можно извлекать ethernet поток, который сопоставлен некоторому потоку контейнера VC4.

Подсоединение с удалённой обработкой

Существует две важных стимула заниматься удаленной обработкой:

• При подключении к дальним высокоскоростным (несколькоГбит/сек) каналам связи, роль хранилища становится крайне важной. Захваченные пакеты заполняют диск крайне быстро.
• Привлечение сетевых экспертов для работы в полевых условиях может оказаться весьма затратным. Более удобно организовать им работу в удаленном центре обработки где присутствует любое необходимое оборудование, сложно выносимое в поле.

При использовании воображения, можно легко достроить все необходимые сценарии по работе с удаленными данными. Например:

1) Использование беспроводного интернета. При использовании Wi-Fi, прослушивающий компьютер может находиться в другой комнате или фургоне, за пределами здания, где установлено подключение. Эксперт может работать в относительной безопасности с возможностью доступа ко всем ресурсам.
2) Использование микрочастотного или спутникового канала. Наша экспериментальная схема была модифицирована и Ethernet трафик перенаправлялся на направленный спутниковый канал (рис.6).
3) Вставка сигнала.При помощи метода рассеяния, описанного ранее, теоретически возможно создать устройство, которое имеет возможность передавать сигнал внутрь волокна посредством видоизмененной технологии оптического каплинга (coupling)
Можно разработать технологии для постановки помех на волокно без разрыва в связи или даже внедрение зловредной информации.

VI. ЗАЩИТА ОТ ПОДКЛЮЧЕНИЙ.

Есть три основных категории методов предотвращающих или снижающих до минимума влияние посторонних подключений:

A. Наблюдение за кабелем и мониторинг.

1. Мониторинг сигналов вблизи волокна.

Производство оптоволокна с дополнительными волокнами, по которым передается специальный сигнал мониторинга. Использование такого метода увеличит стоимость кабеля, но любая попытка согнуть кабель вызывает потерю сигнала мониторинга, и вызывает срабатывание сигнала тревоги [7].

2) Электрические проводники

Другой метод состоит в интегрировании электрических проводников в кабель, и если оболочка кабеля нарушена, то изменяется емкость между электрическими проводниками и это может использоваться для срабатывания тревоги.

3) Мониторинг мощности мод.

Этот метод применим к мультимодовому волокну, в котором затухание – это функция от моды, в которой распространяется свет. Подсоединение влияет на определенные моды, но при этом затрагивает и другие моды. Это приводит к перераспределению энергии от проводящих мод к непроводящим, что меняет соотношение энергии в ядре волокна и его оболочке. Изменение энергии в модах может быть обнаружено на принимающей стороне соответствующим измерением, что будет являться информацией для принятия решения – есть подключение к кабелю или нет [8].

4) Измерение оптически значимой мощности

В волокне может осуществляться мониторинг уровня оптически значимой мощности. В том случае, если она отличается от установленного значения, срабатывает сигнал тревоги. Однако это требует соответствующей кодировки сигнала, так чтобы в волокне присутствовал постоянный уровень сигнала, не зависящий от наличия передаваемой информации [8].

5) Оптические рефлектометры

Поскольку подсоединение к волокну забирает часть оптического сигнала, для обнаружения подключений могут использоваться оптические рефлектометры. С их помощью можно установить расстояние по трассе, на котором обнаруживается падение уровня сигнала (рис. 7) [8]

Рисунок 7. Поиск подключения на оптической трассе с помощью оптического рефлектометра

6) Методы с использованием пилотного тона:

Пилотные тоны проходят по волокну также как и коммуникационные данные. Они используются для обнаружения перерывов в передаче. Пилотные тоны могут использоваться для обнаружения атак, связанных с постановкой помех, но если несущие волновые частоты пилотных тонов не затрагиваются, то данный метод не является эффективным при обнаружении такого рода атак. О наличии подключения можно судить только по существенной деградации уровня сигнала пилотного тона [8]

B. Сильногнущееся волокно.

Эти виды волокна, обычно называемые волокном с низкими потерями и сильным радиусом изгиба, защищают сеть передачи данных, ограничивая высокие потери, возникающие при прокалывании волокна или его сгибании. Кроме того, для светового потока становятся менее повреждающими такие факторы как вытягивание, перекручивание и другие физические манипуляции с волокном. Существуют также другие типы волокна основанные на иных технологиях производства [9].

C. Шифрование

Хотя шифрование никак не препятствует подсоединению к волокну, она делает украденную информацию малополезной для злоумышленников. Шифрование обычно классифицируется по уровням 2 и 3.

1) Шифрование третьего уровня

Пример шифрования третьего уровня – протокол IPSec. Он реализуется на стороне пользователя, так что это вызывает определенные задержки в обработке. Протокол поднимается вначале сессии и общая реализация может быть весьма сложной если в работу вовлечено большое количество сетевых элементов. Рассмотрим, например, разработку мультимедийных подсистем. При первоначальной разработке, связь между различными узлами и элементами является незащищенной. Существенно позже IPSec был встроен в оригинальный дизайн, так как технологии нижнего уровня не предлагали никакого шифрования вообще.

2) Шифрование второго уровня.

Шифрование второго уровня освобождает элементы третьего уровня от любого бремени шифрования информации. Один из возможных источников шифрования второго уровня – это оптический CDMA, который считается относительно безопасным [10-12]. Данное допущение, в основном, базируется на методах расшифровки методом грубой силы и упускает из виду более продвинутые способы. Вероятность успешного перехвата данных является функцией нескольких параметров, включая отношение сигнал/шум, и дробление (fraction) доступной системной емкости. В [12] указывается что увеличение сложности кода может увеличить отношение сигнал/шум, требуемое для злоумышленника чтобы «сломать» кодирование всего лишь на несколько dB, в то время как обработка менее чем 100 бит со стороны злоумышленника может уменьшить отношение сигнал/шум на 12 dB. Перепрыгивание по длинам волн и распределение сигнала во времени в частности, и использование O-CDMA в общем, обеспечивают достаточный уровень секретности, но он высоко зависит от системного дизайна и параметров реализации.

БЛАГОДАРНОСТИ

Авторы благодарят Исследовательский Институт Продвинутых Технологий Принца Султана за предоставление его ресурсов и выполнение экспериментальной части работы.

VII. ЗАКЛЮЧЕНИЕ

Подсоединение к оптоволокну является весьма осязаемой угрозой интересам национальной безопасности, финансовым организациям а также персональной приватности и свободам. После подключения, получаемая информация может быть использована многими способами в зависимости от мотивации злоумышленника и его технических возможностей. В данной работе мы предоставили концепцию как в виде симуляции, так и в виде физического эксперимента, используя подключение посредством ‘подключения методом сгиба’ и также продемонстрировали возможность существования разных сценариев, выполнимых при помощи доступных технологий. Помимо получения информации с оптоволокна, существует ряд методик, позволяющих вставлять информацию в неё, как в случае с разделением на неоднородных волнах и достигнуть постановки помех или вброса неверной информации. Явная легкость прослушивания оптоволокна требует определенных предосторожностей, что также описано в этой статье.

ССЫЛКИ

1. Sandra Kay Miller, «Hacking at the Speed of Light », Security Solutions Magazine, April 2006
2. Davis, USN, RADM John P. «USS Jimmy Carter (SSN-23): Expanding Future SSN Missions». Undersea Waifare, Fall 1999 Vol.2, No. I
3. Optical Illusion by: Sandra Kay Miller Information security Issue: Nov 2006.
4. Optical Network Security: Technical Analysis of Fiber Tapping Mechanisms and Methods for detection and Prevention, Keith Shaneman & Dr. Stuart Gray, IEEE Military Communications Conference 2004.
5. R. Jedidi and R. Pierre, High-Order Finite-Element Methods for the Computation of Bending Loss in Optical Waveguides, lLT, Vol. 25, No. 9, pp. 2618-30, SEP 2007.
6. FTB-8140 Transport Blazer — 40143 Gigabit SONETISDH Test Module, EXFO
7. «Optical Fiber Design for Secure Tap Proof transmission», US Patent No. 6801700 B2, Oct. 5,2004.
8. All Optical Networks (A ON), National Communication System, NCS TIB 00-7, August 2000
9. DrakaElite, BendBright-Elite Fiber for Patch Cord, Draka Communications, July, 2010
10. W. Ford, «Computer Communications Security», Upper Saddle River, NJ: Prentice-Hall, 1994.
11. D. R. Stinson, «Cryptography», Boca Raton, FL: CRC, 1995.
12. N. Ferguson and 8. Schneier, «Practical Cryptography», Indianapolis, IN: Wiley, 2003.

Как подключить оптический кабель к телевизору

Всем привет! Совсем недавно приобрел для своего телевизора качественную аудио систему и тут сразу же встал вопрос – а как правильно подключить оптический кабель к телевизору. Во-первых, оптоволоконный кабель обладает рядом плюсов, по отношению к медным проводам. Из-за чего скорость передачи данных выше, поэтому и качество будет лучше. Во-вторых, оптоволокно почти полностью защищено от электромагнитного и радио воздействия. Поэтому при передаче не будут никаких помех и лишних звуков.

Поэтому если вы любите хороший и качественный звук, то «оптика» именно для вас. Конечно подключить не составит труда, но вот как правильно его проложить, и как правильно выбрать – именно об этом я и расскажу сегодня в статье, поэтому советую прочесть её от начала и до самого конца.

А еще у нас есть общая статья про оптоволокно от Блондинки.

Какое оптоволокно лучше выбрать?

Я столкнулся с некоторой трудностью при выборе. Как оказалось выбор по длине не такой большой как кажется. Система у меня стоит почти вплотную к телевизору, поэтому слишком длинный провод мне попросту не нужен. Именно поэтому заранее нужно уточнить – сколько метров кабель необходим в той или иной ситуации.

Он не должен быть чуть длиннее и с запасом, так как его не получится скрутить в рулон и заткнуть за телевизор или за аудиосистему. Оптический кабель со стеклянной сердцевиной передает данные пучком света и внутри он отражается от внешней поверхности. Проблема в том, что если вы сильно загнете кабель, то информация может перестать передаваться, так как угол света будет слишком большой.

Именно поэтому чаще всего такие провода достаточно толстые, чтобы механически не дать возможность оптическому соединению сильно перегнуться. Теперь вы поняли, что покупать с запасом – это очень плохая идея и кабель должен свободно подключаться без сильных загибов. Поэтому выбирая в магазине провод по метражу – вы должны заранее вымерить расстояние от аудиосистемы или колонок, до телевизора.

Далее покупайте любой подходящий кабель – они по характеристикам все почти одинаковые. В многих статьях почему-то пишут бред, по поводу метража, что якобы лучше брать именно 5 метров – но это просто чушь. Так как оптика имеет большую дальность действия и на метраж в пределах квартиры никак не влияет. При желании кабель можно вывести даже на улицу или в соседний дом.

Подключение и установка

Прежде чем я вам расскажу куда именно подключать кабель, нужно его правильно прокинуть. Если вы правильно выбрали провод, то он будет примерно на 10-15 см больше чем расстояние от телевизора до колонок. Как я уже и говорил, «оптика» не терпит сильных перегибов, так как угол отражения внутри будет слишком большой.

Поэтому для начала просто прокиньте кабель. Теперь, чтобы подключить телевизор к оптическому проводу, нужно в первую очередь найти данный порт на ящике. Он обычно имеет названия: Optical Audio, Optical Digital Audio Out, SPDIF или Toslink. Вход также обычно закрыт пластиковой крышечкой. Достаточно слегка подтолкнуть кабель, и крышечка откроется. Далее без фанатизма, но уверенно подключите кабель к порту.

Теперь находим аналогичный порт на аудио системе и подключаем второй конец провода. После подсоединения включаем телевизор и систему. По идее при подключении – аудиосигнал сразу должен идти на данный порт. Если этого не произошло, то проверьте в настройках активные аудиовыходы. Если звук есть, то соединение произошло успешно. Если звука нет, то подкрутите громкость на колонках, также проверьте, чтобы уровень громкости был не нулевым и на телевизоре. Как видите подключение оптического кабеля к телевизору не такая сложная задача – как кажется на первый взгляд. Если у вас возникли какие-то трудности – пишите об этом в комментариях.

Роутер для оптоволокна: базовые опции, настройка, подключение

Фирма D-Link решила выпустить роутер, почти не отличающийся от привычных 100-мегабитных сетевых комбайнов, но наделенный оптическим портом. К нему можно подключить кабель FTTH, по которому провайдер раздает Интернет.
Данный роутер для оптоволокна – поддерживает только «домашнее» подключение FTTH, и не совместим c оптическим кабелем, используемым для подключения многоквартирных домов. Рассмотрим, как выполнить настройку устройства.

Роутер DIR-615/FB/O1

Во-первых, сразу поясним сказанное выше. На практике, провайдерами используется подключение класса FTTB (оптика до здания), а внутри подъезда – установлен «профессиональный» роутер. От которого, в свою очередь, в квартиры может быть проложен Ethernet-кабель. Либо, что встречается пока редко, оптическое волокно. Оно – не совместимо с линиями FTTB. А подключение квартиры по оптике – имеет совершенно другое название, FTTH (оптика в дом).
Именно для последнего случая предназначен рассматриваемый здесь роутер. Собственно, его графический интерфейс – не имеет отличий от интерфейса настройки другого изготовленного D-Link устройства (Dir-320/NRU/B6 с прошивкой 1.4). Подробнее рассмотрим, что требуется для выполнения настройки.

Базовые опции и их настройка

Дополнительные сведения о роутере

Оптический роутер при подключении по протоколу PPPoE показывает неплохие результаты. Скорость скачивания устанавливается в пределах 90 Мбит/с, в другом направлении – результат несколько меньше.
Почему здесь говорится именно о PPPoE-протоколе? Провайдер мог использовать оконечное оборудование, организующее связь на абонентской стороне по ADSL (там используется PPPoE). Затем, телефонный кабель – заменили оптикой. Но все остальные каналы связи остались теми же, и протокол для абонента – не изменился (остался PPPoE). Мы будем рассматривать вариант настройки именно на этот протокол.

Действия, выполняемые до настройки

Роутер подключают к компьютеру. Для этого один из портов LAN – соединяют с сетевой картой ПК, используя патч-корд. Можно одновременно с этим подсоединить шнур провайдера.
Сетевую карту компьютера – настраивают на «авто» DNS и IP (как показано):

Настройка проводного соединения в ПК

В последнюю очередь включают питание роутера (и отправляют ПК на перезагрузку).
Через минуту, можно открыть web-интерфейс. Адрес первой страницы: 192.168.0.1. На запрос авторизации – отвечают admin (это логин) и admin (пароль).

Важно знать! Если любое из перечисленных действий – не удается, выполняется сброс настроек. После включения – должна пройти 1 минута, а затем, нажимают reset (удерживая эту кнопку 10-15 секунд).

При выполнении первого входа, роутер просит сменить пароль. Жмем на «крестик»:

Смена пароля

Если русский язык – еще не включен, установите его в верхнем меню (правый список). Сейчас мы рассмотрим, как настроить соединение.

Настройка Интернет-подключения

На основной странице интерфейса, снизу – включите режим «Расширенные настройки». Затем, в блоке «Сеть», щелкните ссылку «WAN»:

Главное меню

Откроется следующая страница:

Страница настройки подключений

Надо выполнить двойной щелчок по единственной строке настроенного подключения (Динамический IP). На открывшейся вкладке, в самом низу – выставляют галочку «IGMP» (и жмут «Сохранить»). Это нужно для работы IP-телевидения.
Затем, нажимают «Добавить». Новая вкладка – выглядит так:

Вкладка нового подключения

Здесь нужно выполнить следующее:

1. В строке «Имя» пишем что-либо (можно «PPPoE»), в списке «Тип соединения» — устанавливаем «PPPoE»
2. В строке «Имя пользователя» — устанавливаем значение логина (прописанное в договоре), заполняем строку с паролем и подтверждением
3. Выполняем прокрутку вниз: опция «включить IGMP» — должна быть отключена (надо снять галочку)!

На этом, собственно, все. Жмем «Сохранить» снизу справа.
Результат всех стараний – должен выглядеть так:

Шлюзом по умолчанию – делаем «PPPoE». Кликнув по «Сохранить» (с картинкой «дискета»), получим работающий роутер. Удачной настройки!

Приводим фильм про устройство (к сожалению, в нем не показана настройка – «оптический провайдер» отсутствует):

Предыдущая

3COMНастройка офисных роутеров 3COM

Следующая

WindowsНоутбук в роли маршрутизатора

Соединение оптоволокна, способы соединения оптического кабеля

При прокладке оптических коммуникаций просто невозможно обойтись без соединений, так как при монтаже основной линии не всегда хватает длины кабеля, а при обустройстве районной или внутридомовой сети возникает необходимость разветвления одного большого кабеля на несколько маленьких.

На сегодняшний день широкое распространение получили три способа соединения оптоволокна:

• механический способ;
• соединение при помощи сплайса;
• сварка оптического кабеля.

Механический способ соединения оптоволокга — понятие двусмысленное и вовсе не означает, что вся процедура производится без участия высокоточной техники. В этом случае никак не обойтись без сварочных работ. А выполняется этот способ следующим путем:

• механический соединитель оптоволокна (Pigtail), который является небольшим куском оптического волокна с установленным в заводских условиях коннектором, приваривается к кабелю при помощи автоматического сварочного аппарата;
• далее, следует подключение приваренного отростка к оборудованию, оснащенному необходимым для этого разъемом.

Такой способ соединения требует постоянного обслуживания, так как разъемы периодически загрязняются и нуждаются в очистке. Также стоит отметить и то, что уровень потерь сигнала очень велик, что совершенно неприемлемо при прокладке наружных магистралей.

Соединение при помощи сплайса. Поистине ручной способ сращивания подготовленных концов волоконно-оптического кабеля, который требует высокой квалификации выполняющего работы мастера, минимум необходимого инструмента производится без сварки. Весь монтажный процесс проходит намного легче и быстрее. А выполняется он следующим образом:

• согласно стандартам обрабатывается два конца оптоволокна;
• после этого, через специальные направляющие, они сводятся по направлению друг с другом в самом сплайсе и фиксируются;
• далее, следует процесс восстановления защитной оболочки и брони кабеля.

Для минимизации потерь сигнала полость сплайса заполняется специальным гелем (зачастую он уже находится в соединителе). По сравнению с механическим способом, соединение оптоволокна при помощи сплайса показывает меньшее затухание в оптическом кабеле. Однако, нередко, этот коэффициент может быть равным 0.1 дБ. При этом стоит также обратить особое внимание на то, что уровень потерь в этом виде соединения со временем может возрасти, что потребует дополнительной корректировки положения срощенных концов по отношению друг к другу. Вызвано это смещением кабеля во время эксплуатации или же высыханием геля.

Третий и самый надежный способ соединения оптоволоконного кабеля — сварочные работы. Такой вариант сращивания концов является самым долговечным. Даже при условии более длительного процесса выполнения работ, в отличие от механического соединителя оптоволокна или сплайса, он показывает великолепные результаты, связанные с минимизацией потерь уровня сигнала до 0.04 дБ, что положительно сказывается на качестве сигнала. Сам процесс подразумевает последовательного выполнения целого ряда операций, связанных с подготовкой, непосредственным сращиванием концов оптоволокна и достоин отдельной статьи.

Как подключить оптический интернет в Алматы? | Оператор связи

Как подключить оптический интернет в Алматы?

Если вы пытаетесь разобраться что это такое оптоволокно, то точно попали по адресу! Многие пользователи интернета используют оптоволоконный провод для соединения с интернетом, однако, практически никто не знает, что такое оптоволокно, что оно из себя представляет и каким образом передает информацию? Оптическое волокно – это самый быстрый в мире способ передачи данных по сети интернет. Оптический кабель имеет особую структуру: он состоит из небольших тоненьких проводков, которые отгорожены друг от друга специальным покрытием. Каждый проводок передает свет, а свет, в свою очередь, передает данные по сети. Такой кабель может одновременно передавать данные интернет-соединения, стационарного телефона и телевидения.

Поэтому в оптоволоконных сетях пользователи часто совмещают все три услуги провайдера и подключают телефон, телевизор, роутер и компьютер к одному и тому же оптоволоконному кабелю. Оптоволоконное подключение еще называют фиброоптической связью. Она позволяет передавать информацию с помощью лучей лазера, при этом данные с лёгкостью передаются за сотни миль. Составляющие кабеля, небольшие волокна, имеют очень маленький диаметр – тысячные доли дюйма. Оптические лучи внутри таких волокон переносят данные, которые проходят через кремниевый сердечник каждого волокна. С помощью оптического волокна можно настроить соединения не только большого города, но и больших стран, а также континентов. Интернет-связь между материками Земли осуществляется благодаря проложенным по дну океана огромным оптоволоконным кабелям

Оптоволоконный интернет

Кабель позволяет настроить высокоскоростное интернет-соединение, которое необходимо в условиях современного мира.

Оптоволоконный провод – лучший способ передачи и приема данных сети. Основные преимущества: Оптическое волокно – это долговечный материал, который имеет очень высокий уровень пропускной способности. Именно эта характеристика отвечает за высокую скорость передачи данных; Безопасная передача данных – использование оптоволокна позволяет программному обеспечению мгновенно выявить факт несанкционированного доступа к данным сети. Доступ злоумышленников к информации практически невозможен; Оптоволокно также отличается отличным уровнем защиты от помех и хорошим шумоподавлением; В отличие от коаксиального кабеля, благодаря особому строению оптоволокно имеет в несколько раз большую скорость передачи данных, особенно файлы аудио и видео; Подключение оптического волокна позволяет организовать систему для ряда дополнительных опций, к примеру, для установки системы видеонаблюдения или охранных устройств. Схема строение кабеля оптоволокна Основное преимущество кабеля из оптоволокна – он способен обеспечить соединение двух объектов, которые расположены на большом расстоянии друг от друга. Это происходит за счет того, что кабель не имеет ограничений на длину каналов.

Как подключить интернет через оптическое волокно?

Один из популярных в Алматы телекоммуникацоных компаний предоставляющих такое качественное соединение интернет, сеть которого организовывается с помощью оптического волокна, предоставляет компания ADM CITYCOM. Рассмотрим подробнее, как подключить интернет и настроить его работу самостоятельно. Прежде всего, убедитесь, что оптоволокно подведено к вашему дому. Далее закажите услугу подключение к сети интернет. Компания ADM CITYCOM должна сообщить вам данные, которые обеспечат подключение. Теперь необходимо настроить оборудование.

Следуйте инструкции: После того как работники компании ADM CITYCOM провели оптическое волокно и подключили базовое рабочее оборудование для работы в пассивных оптических сетях (PON), всю дальнейшую настройку необходимо проводить самостоятельно;

Подключение интернета по технологии PON Помните! Лучше всего проводить оптоволоконный кабель близко к розетке, к которой в дальнейшем будет подключаться блок питания (мультиплексор) терминала ONT. Далее необходимо установить розетку и желтый кабель, как показано на рисунке ниже;

Система организации соединения с интернетом через оптоволоконный провод Wi-Fi роутер можно иметь свой, покупка ADM CITYCOM маршрутизатора необязательна. К wifi подключается оптический терминал, оптоволоконный кабель и основной шнур, с помощью которого роутер подключается к оптической розетке. Подробная схема подключения роутера в оптоволоконной сети продемонстрирована на рисунке;

Выберите такое место для установки всех компонентов, которое имеет доступ к большому количеству воздуха и хорошо вентилируется. Предварительно скажите монтажнику, где установить компоненты сети;

В терминале есть специальное гнездо, с помощью которого осуществляется соединение с компьютером и для того, чтобы соединить роутер с сетью интернет. Также терминал оснащен дополнительными двумя гнездами для соединения аналогового домашнего телефона и еще несколько гнезд нужны для подключения телевидения от ADM CITYCOM. После подключения всех компонентов следует проверить подключения к интернету на вашем компьютере: Зайдите в командную строку от имени администратора. Для этого нажмите правой клавишей манипулятора на значке Windows выберите необходимый пункт;

Включение командной строчки от имени администратора Введите поочередно команды netstat -e –s, затем ping host, далее tracert host и, наконец, команду pathping host. В данном случае host – это адрес любого сайта. Таким образом проверяется соединение с интернетом;

Теперь необходимо проверить скорость интернет соединения.

Технологии подключения Ethernet и Epon

Технология подключения EPON

Ethernet PON — современная технология подключения Интернета в домах пользователей по оптоволоконной выделенной линии. Кабели с отличной пропускной способностью поддерживают качественное соединение на высокой скорости. Затраты на обслуживание сети минимальны, благодаря чему ежемесячная плата для абонентов заметно ниже, чем при других типах подключения. Сеть EPON проста в установке и настройке, комфортна в эксплуатации и давно успешно используется нашим провайдером при подключении новых клиентов.

При технологии EPON устаревшие медные кабели меняются на оптоволоконные, пропускная способность которых значительно выше. Сигнал по оптоволокну передается не электрическим, а световым импульсом. Это обеспечивает соединению стабильность и высокую скорость при небольших энергозатратах.

Оптический кабель проводится не к зданию, а непосредственно в квартиру пользователя. Это исключает сбои в соединении из-за перегрузки сети и обеспечивает постоянную скорость ШПД. В квартире абонента устанавливается бесплатный модем ONT, что позволяет в дальнейшем подключать все услуги в одном устройстве удаленно.



Технология подключения Ethernet

Широко распространенная технология пакетной передачи информации, применяемая при организации локальных компьютерных сетей. Технология Ethernet воплощает концепцию единого эфира. Компьютер каждого пользователя отправляет в эфир информацию с указанием адресата. Данные достигают всех компьютеров сети, но обрабатываются лишь тем ПК, для которого предназначены, другие устройства их игнорируют.

Система схожа с работой радиостанций: радиопередачи транслируются в общий радиоэфир, но слушают их лишь настроенные на нужную волну радиоприемники.

Технологию отличает оптимальное соотношение цены/скорости/возможностей по сравнению с прочими стандартами. Интернет в квартире доступен независимо от наличия телевизионного или городского кабеля, не требуется никаких изначальных вложений. Можно подключить высокоскоростные тарифы для нескольких устройств. Единственное, что необходимо абоненту, — это ввод в квартиру отдельного провода, по которому можно подключить целый комплекс услуг для ПК и гаджетов.

Руководство по оптоволоконным и сетевым разъемам

Что такое оптоволоконные и сетевые разъемы?

Оптоволоконные соединители уникальны. Волоконно-оптические кабели передают световые импульсы вместо электрических сигналов, поэтому выводы должны быть более точными. Вместо того, чтобы просто позволять контактам контактировать металл-металл, оптоволоконные соединители должны идеально совмещать микроскопические стеклянные волокна для обеспечения связи. Хотя существует много различных типов оптоволоконных соединителей, они имеют схожие конструктивные характеристики.Симплекс или дуплекс: Симплекс означает 1 разъем на конец, а дуплексный означает 2 разъема на конец. Оптоволоконный соединитель состоит из трех основных компонентов: наконечника, корпуса соединителя и соединительного механизма.

• Феррула: это тонкая структура (часто цилиндрическая), которая фактически удерживает стекловолокно. Он имеет выемку в центре, которая обеспечивает плотный захват волокна. Наконечники обычно изготавливаются из керамики, металла или высококачественного пластика и обычно удерживают одну прядь волокна.
• Корпус разъема: это пластиковая или металлическая конструкция, которая удерживает наконечник, прикрепляется к оболочке и укрепляет элементы самого оптоволоконного кабеля.
• Механизм соединения: это часть корпуса соединителя, которая удерживает соединитель на месте, когда он присоединяется к другому устройству (коммутатору, сетевой карте, соединителю перегородки и т. Д.). Это может быть защелка, гайка байонетного типа или подобное приспособление.

Выберите оптоволоконный соединитель, о котором вы хотите узнать больше:

Доступно больше соединителей:

---

ST

Соединитель ST был одним из первых типов соединителей, широко применяемых в приложениях для оптоволоконных сетей.Первоначально разработанный AT&T, он расшифровывается как Straight Tip connector. Для соединений ST используется наконечник 2,5 мм с круглым пластиковым или металлическим корпусом. Разъем остается на месте с помощью байонетного механизма «вкручивание / откручивание». Несмотря на огромную популярность в течение многих лет, разъем ST постепенно вытесняется более мелкими и плотными соединениями во многих установках.

Shop ST

---

SC

В разъемах SC также используется круглый наконечник 2,5 мм для удержания одиночного волокна.В них используется сопрягаемый механизм «нажимать / снимать», который, как правило, проще в использовании, чем поворотный соединитель ST в ограниченном пространстве. Корпус разъема SC имеет квадратную форму, и два разъема SC обычно удерживаются вместе пластиковым зажимом (это называется дуплексным соединением). Разъем SC был разработан в Японии NTT (японской телекоммуникационной компанией) и считается аббревиатурой от Subscriber Connector или, возможно, Standard Connector.

Магазин SC

---

MTP

^®

Гнездо:

изображение для увеличения

MTP ^® — это особый тип оптоволоконного соединителя.Сделанный US Conec, он является усовершенствованием оригинального разъема MPO (Multi-fiber Push-On), разработанного NTT. Разъем MTP ^® предназначен для подключения нескольких волокон — до 12 жил — в одном наконечнике. Соединения MTP ^® удерживаются на месте с помощью защелки для установки / снятия, а также могут отличаться парой металлических направляющих штифтов, которые выступают из передней части соединителя. Из-за большого количества волоконных жил, доступных в небольшом соединении, сборки MTP ^® используются для магистральных сетей, кросс-коммутации и коммутации.

Магазин MTP ^®

---

LC

Одним из популярных разъемов с малым форм-фактором (SFF) является тип LC. Этот интерфейс был разработан Lucent Technologies (отсюда и Lucent Connector). В нем используется механизм удерживающих язычков, похожий на телефонный разъем или разъем RJ45, а корпус разъема напоминает квадратную форму разъема SC. Разъемы LC обычно соединяются в дуплексной конфигурации с помощью пластикового зажима. Обойма разъема LC составляет 1,25 мм.

Shop LC

---

MTRJ

Это еще один популярный разъем SFF.Основанный на спецификации NTT, он был разработан AMP / Tyco и Corning и расшифровывается как Mechanical Transfer-Registered Jack. Разъем MTRJ очень похож на модульную вилку в стиле RJ, даже получив часть своего названия из-за сходства. Соединители MTRJ всегда дуплексные, так как содержат два волокна. Корпус и наконечник обычно изготавливаются из пластика или пластикового композита и фиксируются на месте с помощью язычка (точно так же, как модульная вилка в стиле RJ).

Магазин MTRJ

---

RJ-45

Штекер:

Женский:

изображение для расширения

8-позиционный 8-проводной модульный разъем, который чаще всего используется для сетей передачи данных, таких как Ethernet.Разъемы RJ-45 физически шире, чем разъемы RJ-11/12, используемые для телефона. В сетевых приложениях кабельные сборки RJ-45 используются для подключения коммутационной панели к сетевому коммутатору, а также для подключения сетевой карты компьютера к порту данных.

Shop RJ-45

---

Infiniband

^™ (4x)

Infiniband — это коммуникационная технология ввода-вывода с высокой пропускной способностью, которая обычно используется в центрах обработки данных, серверных кластерах и приложениях для высокопроизводительных вычислений.В кабелях Infiniband используется разъем на основе серии Micro GigaCN, разработанный Fujitsu. Наиболее распространенным типом используемого соединителя является «4X», названный так потому, что он поддерживает четыре канала агрегированных данных. Кабельная сборка будет похожа на кабели 10G-CX4; однако кабели 10G-CX4 тестируются на соответствие другому набору стандартов. Кабели Infiniband нельзя использовать в приложениях 10G-CX4.

Shop Infiniband ^™

---

10G-CX4

10G-CX4 был первым опубликованным стандартом для меди 10G.Используемый разъем аналогичен разъему Infiniband. Спецификация 10G-CX4 предназначена для работы на расстоянии до 15 метров. Каждая из 4 полос пропускает 3,125 Гбод полосы пропускания сигнализации. 10G-CX4 дает преимущество в виде низкого энергопотребления, низкой стоимости и малой задержки.

---

FDDI

FDDI означает оптоволоконный распределенный интерфейс данных и фактически относится к стандарту локальной сети, например Ethernet или Token Ring. Терминал на самом оптоволоконном кабеле называется разъемом FDDI или также известен как разъем MIC (разъем мультимедийного интерфейса).Он содержит две манжеты в большом, громоздком пластиковом корпусе, в котором используется механизм удержания язычка.

---

Разъемы малого форм-фактора (SFF)

Разъемы SFF выросли из попытки уменьшить размеры оптоволоконных соединений. В стойке или шкафу пространство для нескольких подключений ограничено, поэтому производители искали способ увеличить плотность портов. Для разъемов меньшего размера был разработан стандарт под названием SFF (Small Form Factor). Существует много различных типов разъемов SFF, но все они меньше, чем обычные соединения ST или SC.

---

Все еще не уверены?
Мы здесь, чтобы помочь, просто свяжитесь с нами! Или используйте ConnectXpress, чтобы найти нужный вам продукт.

Используйте SAVE20NOW при оформлении заказа, чтобы получить скидку 20% на
весь ваш заказ. Только цена рекомендованной розничной цены,
без учета налогов и доставки.

Извините, не сегодняЗакрыть

Волоконно-оптический Интернет | Интернет-провайдер

Frontier

^® FiberOptic Internet создан для вас.

Присоединяйтесь к 100% оптоволоконной сети на базе Frontier Communications.

ПРЕИМУЩЕСТВА

Что такое Frontier FiberOptic Internet?

100% оптоволоконное интернет-соединение с домом.

Волоконно-оптическая технология

Frontier FiberOptic Internet поможет вам оставаться на связи в вашем цифровом мире. Та же отличная оптоволоконная сеть, только новое имя. Кроме того, вы никогда не пойдете в одиночку; мы доступны 24 часа в сутки, 365 дней в году, чтобы ответить на ваши технические вопросы. Мы много работаем, чтобы вы всегда были на связи.

Симметричная скорость загрузки / выгрузки

Большинство других интернет-компаний сосредотачиваются на скорости загрузки.Вот в чем мы различаемся. Получите симметричную скорость загрузки и скачивания *, чтобы загружать файлы безболезненно и общаться в видеочате более четко.

* доступно с выбранными тарифами

Пропускная способность для совместного использования

Поскольку большинство из нас работают и учатся удаленно, нам нужно больше скорости, чтобы делиться информацией. Получите оптоволоконное соединение, чтобы помочь всем продуктивно работать в сети.

СКОРОСТИ

Интернет-планы и скорость Frontier FiberOptic

Максимальная скорость до 50 Мбит / с

Просмотр веб-сайтов и социальных сетей

Слушайте любимую музыку и подкасты

Потоковая передача / загрузка видео и обмен файлами и фотографиями

Максимальная скорость до 500 Мбит / с

Поток с качеством видео высокого разрешения

Одновременная работа нескольких пользователей и устройств в вашем доме

Максимальная скорость до 940 Мбит / с

Удаленная работа и видеоконференции с уверенностью

Поддерживайте питание всех подключенных устройств на максимальном уровне с высокой пропускной способностью

Интернет-планы

Frontier FiberOptic доступны не во всех домах.

Почему выбирают Frontier FiberOptic Internet?

В Frontier мы работаем, чтобы упростить наши тарифные планы FiberOptic Internet.

Нет данных шапки *

Стрим, играй и видеочат сколько хочешь. Никаких ограничений, никаких забот.

* Применяются другие положения и условия, включая Политику допустимого использования Frontier и Политику управления сетью, и могут быть изменены без предварительного уведомления.

Нет годовых обязательств

Контролируйте свои услуги и распрощайтесь с долгосрочными контрактами.

Без скрытых абонентских плат

Получите желаемое соединение без надоедливых скрытых ежемесячных платежей.

Больше причин полюбить Frontier

Воспользуйтесь оптоволоконным Интернетом, который разработан так, как вы хотите.

Не делай этого в одиночку

Положитесь на нашу круглосуточную службу технической поддержки, работающую без выходных

Годовая ценовая гарантия на ежемесячную плату за обслуживание

Мы верим в простоту ценообразования

ПАКЕТ ПЕРЕДНИЙ

Доступны ограниченные предложения. Только бесконтактная установка под руководством специалиста.

В целях безопасности наших клиентов и специалистов по установке некоторые тарифные планы Frontier TV временно недоступны. Пожалуйста, позвоните нам для получения дополнительной информации.

Получите еще больше, собрав комплект

Наша 100% оптоволоконная сеть, ведущая к дому, предлагает больше, чем просто высокую скорость. Ищете ли вы телевидение высокой четкости, Интернет или домашний телефон — у Frontier есть все, что вам нужно, по отличной цене.

• Добавьте Frontier TV, чтобы улучшить качество просмотра.

Frontier TV позволит вам всегда оставаться на связи с любимыми развлечениями. Просматривайте сотни телеканалов в прямом эфире, просматривайте тысячи фильмов по запросу и смотрите их из любой точки дома, где есть телевизор. Кроме того, приложение FrontierTV дает вам доступ к вашим любимым шоу, даже когда вы находитесь в пути.

Узнать больше

• Добавьте неограниченный цифровой голос, чтобы слышать самые важные голоса.

Устали следить за всеми услугами и ежемесячными счетами? С пакетом Frontier вы можете получить доступ к Интернету, телевидению и домашнему телефону по одному счету.

Узнать больше

Часто задаваемые вопросы

Вопросы о Frontier? У нас есть ответы.

Доступна ли Интернет-служба Frontier FiberOptic в моем районе?

Frontier FiberOptic Internet в основном доступен в некоторых регионах Калифорнии, Техаса, Индианы и Флориды. Наши планы различаются в зависимости от местоположения. Если оптоволоконный Интернет недоступен рядом с вашим домом, вы можете воспользоваться нашей традиционной интернет-услугой.

Насколько высока скорость Интернета Frontier FiberOptic?

В нашей 100% оптоволоконной сети, ведущей к дому, максимальная проводная скорость загрузки / выгрузки может достигать 940/880 Мбит / с, где это возможно.

Что такое Frontier FiberOptic Internet?

Frontier FiberOptic Internet использует набор ультратонких прозрачных проводов, заключенных в кабель для обеспечения вашего соединения. Импульсы света отражаются по тонким проводам, передавая данные с внешних серверов в вашу домашнюю сеть и наоборот. Ваше домашнее оборудование преобразует световые импульсы в данные, которые понимают ваши устройства. Волоконно-оптические кабели устойчивы к погодным условиям и могут эффективно передавать данные. В результате вы получите высокую скорость интернета для загрузки и скачивания.

Какой тарифный план Frontier FiberOptic для меня лучше всего?

Выбор тарифного плана для доступа в Интернет должен зависеть от нескольких факторов. Количество устройств и пользователей в вашем доме, то, что эти пользователи делают в Интернете, и даже план этажа вашего дома коррелируют с необходимой вам скоростью. Если вы живете в доме со множеством подключенных устройств и пользователей или в доме с большим количеством стен, подумайте о более высокой скорости, чтобы каждый мог с легкостью заниматься любимым делом. Если вам нужна помощь в принятии решения, позвоните нашим специалистам по оптоволоконному Интернету, и они помогут вам составить план, подходящий именно вам.

Как работает оптоволоконный Интернет — UTOPIA FIBER

Что такое волоконная оптика?

Волоконно-оптические кабели изначально разработан в 1950-х годах для эндоскопов (медицинский прибор используются врачами, чтобы заглядывать внутрь тела). в 1960-е годы инженеры-телефонисты нашли способ использовать эту технологию для передачи и принимайте телефонные звонки со скоростью света. [я сейчас, оптоволоконный Интернет доставляется через оптоволоконные кабели, которые могут передавать данные со скоростью света.Поскольку они используют свет для передачи информации, Оптоволоконные кабели — самая быстрая технология связи на планете .

Оптика Волокна — это гибкие стеклянные нити толщиной с волос, через которые световые лучи могут путешествовать. Нить функционирует как волновод или «световод», пропускающий свет. между двумя концами волокна. Действующие операторы связи полагаются на по крайней мере частично, на технологии медных проводов, что ограничивает их способность обеспечивать более высокие скорости.

Как волоконная оптика работы

Световые лучи проходят через оптоволокно кабели, многократно отскакивая от стенок кабеля внутренними зеркальное отражение.[i] Если свет попадает в стекло под определенным углом (менее 42 градусов), он будет отражаться снова. Это называется полное внутреннее отражение . Структура кабель удерживает свет внутри трубы.

Кабель состоит из 5 разных частей: ядро (это та часть, через которую проходит свет) и оболочка (слой стекла, обернутый вокруг сердечника с внешней стороны). Облицовка сохраняет световые сигналы внутри жилы кабеля, потому что она сделана из другого тип стекла, чем сердцевина, и поскольку оболочка имеет более низкое преломление индекс.) [x] Сердечник покрыт защитным покрытием и слой из кевларовых волокон для усиления, затем покрытый наружным слоем . куртка .

Наши друзья из Snazzy Labs сняли видео, в котором объясняется, как работает оптоволокно и как мы подключаем ваш дом к нашей сверхбыстрой сети. Ознакомьтесь с ним, чтобы получить более подробное представление о том, как работают оптоволоконные кабели.

Почему волоконная оптика Работает

1. Скорость: Благодаря оптоволоконной технологии вы можете получить доступ к самым быстрым скоростям в нация.И вы получите симметричную скорость загрузки и скачивания.
2. Надежность: Оптоволоконные соединения позволяют передавать непрерывный поток с минимальными затратами. время простоя, независимо от того, сколько устройств вы подключили. UTOPIA Fiber поддерживает и строит нашу сеть для максимального времени безотказной работы и использует генераторы резервных копий для обеспечения что у нас редко бывают перебои в работе сети.
3. Перспективы: Fiber оптика может обрабатывать огромные объемы данных, а это значит, что она может питать приложения, о которых мы еще даже не думали.

Если у вас есть вопросы, обращайтесь к нам по адресу [email protected] . Мы всегда рады с вами поболтать!

Решения для оптоволоконных подключений

— OFS Optics

Решения для оптоволоконных подключений

: подключение к миру

В конечном итоге оптоволоконным кабелям нужен способ подключения к вашей системе. А для создания сети завтрашнего дня вам нужны передовые решения для оптоволоконной связи уже сегодня. Вот где может помочь OFS.OFS предлагает широкий спектр надежных, высокопроизводительных оптоволоконных продуктов для подключения вашей системы, от развертывания между городами и странами до создания компактной и функциональной микроэлектроники, а также помогает снизить общую стоимость вашей сети, максимизировать гибкость и повысить производительность.

Как ведущий поставщик передовых оптоволоконных компонентов, портфель подключений OFS включает:

И поскольку потребности варьируются от бизнеса к бизнесу, OFS также предлагает экономичные, специализированные индивидуальные решения, возможности проектирования и услуги завершения, чтобы удовлетворить ваши самые строгие требования.За подробностями обращайтесь к своему представителю OFS.

Специальные возможности подключения: решения мирового класса для датчиков, компонентов и промышленности

OFS также предлагает широкий ассортимент решений для оптоволоконной связи для поддержки производимых ею специальных оптических волокон и кабелей.

Оптоволоконная технология

HCS® делает возможным использование соединителей «обжимать и раскалывать». А с оптоволоконными разъемами, включая SMA, ST, SC, LC и Hewlett Packard’s Versatile Link®, заказчики могут использовать оконечное оборудование для оптоволокна с кабелями в полевых условиях, чтобы избежать эпоксидной смолы и полировки.Фактически, мы делаем оптоволоконный кабель таким же простым в использовании, как и медный кабель.

Например, с помощью набора для заделки SC, оптического волокна Graded Index HCS® (GIHCS®) с размерами 50/230, 62,5 / 230 мкм и оригинального Step-Index HCS 200/230 мкм можно быстро и легко установить заделку в полевых условиях с помощью разъемов SC. . И соответствующие наборы для тестирования вносимых потерь помогают измерить производительность после завершения.

Наши инженеры по сборке также тесно сотрудничают с OEM-заказчиками, чтобы предоставить индивидуальные оптоволоконные перемычки, патчкорды, соединители и пробники.

Посмотреть наш каталог подключений

Выбор оптоволоконных соединителей | Cleerline SSF волокно

Выбор оптоволоконных соединителей

Существует много различных типов оптоволоконных соединителей, поэтому выбор правильного может вызвать затруднения. Подумайте об этом так: если вы завершаете коаксиальный кабель RG6, вы можете использовать разъем F, RCA или BNC в зависимости от требований к установке. Точно так же выбор правильного типа оптоволоконного соединителя зависит от оборудования и типа устанавливаемого оптического волокна.Доступны адаптеры, но всегда легче всего заранее определить тип волокна и тип разъема. В этой статье мы обсудим некоторые распространенные типы оптоволоконных разъемов.

Типы оптоволоконных соединителей

Существует довольно много разных стилей разъемов. В США для сетей и аудио / видео тремя наиболее популярными стилями являются LC, SC и ST. LC и SC, как правило, являются наиболее часто используемыми стилями. Сегодня разъемы ST находят более ограниченное использование.

Загрузите копию Руководства по выбору соединителя.

Соединители LC

LC Multimode

Разъем Lucent (LC) — это разъем с наконечником 1,25 мм, что составляет половину размера разъема SC или ST. Соединители LC часто используются, поскольку их небольшая площадь основания делает их идеальными для установки с высокой плотностью установки. Точно так же для модулей SFP (небольших форм-факторизуемых сменных модулей) и оптоволоконных удлинителей часто требуются эти разъемы, хотя это зависит от производителя. Разъемы LC, опять же, меньше по размеру и имеют зажимную конструкцию.

Разъемы SC

SC многомодовый

A 2.Разъем с защелкой 5 мм. Это был первый разъем, выбранный для стандарта TIA-568, он представляет собой защелкивающийся разъем, который фиксируется простым нажатием-вытяжным движением. Разъемы SC, как отмечалось выше, больше, чем разъемы LC. Разъемы SC используются с некоторыми типами оптоволоконных удлинителей, хотя, как правило, чаще встречаются LC.

Разъемы ST

Разъем ST

Разъемы ST представляют собой разъем 2,5 мм, разработанный AT&T ™. Он имеет байонетное крепление и длинную цилиндрическую муфту для удержания волокна.Большинство наконечников керамические, но некоторые из них металлические или пластиковые.

Выбор разъема

Тип разъема

определяется оборудованием, к которому будет подключен оптоволоконный кабель, а также типом используемого волокна. Если вы знаете, какое оборудование вы будете использовать, вы сможете определить, какой тип разъема нужно установить. Как отмечалось выше, разъемы LC являются обычным выбором для инсталляций с высокой плотностью соединений и почти исключительно используются в сетевых приложениях.

Разъемы

Fiber разработаны специально для того типа волокна, которое вы используете.

В одномоде используется соединитель 9/125, который относится к диаметру сердцевины и оболочки оптического волокна (т. Е. Сердцевина 9 мкм и оболочка 125 мкм).

Для многомодовых волокон

требуется разъем 50/125 мкм (OM2 / OM3 / OM4) или 62,5 / 125 (OM1). Чтобы узнать больше о разнице между одномодовыми и многомодовыми волокнами, посетите нашу статью.

Польский Тип

Разъемы

доступны с различными полированными торцами, которые влияют на уровень обратных потерь разъема (обратное отражение).Одномодовые разъемы доступны в виде UPC (Ultra Physical Contact) или APC (Angled Physical Contact / Угловой польский разъем).

Чаще всего устанавливаются соединители

UPC. Эти разъемы имеют слегка выпуклый торец. Для идентификации одномодовые разъемы UPC окрашены в синий цвет.

Соединители

APC имеют угол 8 градусов на торце. Это снижает их возвратные потери. Однако разъемы APC имеют очень специфические приложения (GPON, FTTx и т. Д.) И используются только тогда, когда они требуются для оборудования.Разъемы APC обычно используются поставщиками услуг или для передачи на очень большие расстояния. Для идентификации разъемы APC окрашены в зеленый цвет.

Из-за угла коннектора APC его нельзя соединить с коннектором UPC. Эти типы разъемов не взаимозаменяемы, поэтому очень важно проверить, требуются ли для вашей установки разъемы UPC или APC.

Цветовое кодирование

Разъемы

имеют цветовую кодировку для обозначения многомодовых разъемов и одномодовых разъемов APC или одномодовых разъемов UPC.Обратите внимание, что условные обозначения цветовой кодировки различаются в зависимости от производителя, поэтому обязательно дважды проверяйте кабели и разъемы. Общие правила:

• Aqua: многомодовый 50/125 (OM3 / OM4, также совместим с волокнами OM2)
• Синий: Одномодовый UPC
• Зеленый: одномодовый APC
• Бежевый, хотя это варьируется: 62,5 / 125 многомодовый (OM1)
• Черный: многомодовый OM2 50/125 (зависит от производителя)

Опять же, цветовая кодировка может иметь некоторые вариации, поэтому важно всегда дважды проверять характеристики разъема.Например, предварительно заделанные дуплексные 50/125 многомодовые коммутационные кабели OM2 / OM3 / OM4 Cleerline SSF ™ имеют бежевые разъемы.

Замена разъема типа

Дуплексный соединитель SC

Если у вас установлен соединитель типа SC и вы обнаружите, что вместо него вам нужен LC, вы можете приобрести соединитель SC-SC, а затем приобрести предварительно заделанный соединительный кабель SC-LC. Это очень распространенное решение. Также доступны переходники LC-LC или LC-SC.

Патч-кабели

можно приобрести во всех различных конфигурациях (SC-SC, SC-LC и т. Д.). Опять же, тип устанавливаемого оборудования будет определять ваши потребности в разъемах. Для подключения оптоволоконного оборудования можно использовать различные адаптеры и конфигурации соединительных кабелей.

Итог

Дуплексный соединитель LC — обратите внимание, что два разъема LC помещаются в то же пространство, что и один SC

. Чтобы выбрать правильный волоконно-оптический соединитель, обратите внимание на следующие моменты:

1. Требуются ли для подключаемой электроники разъемы LC, SC или ST?
2. Вы устанавливаете одномодовое или многомодовое волокно? Если многомодовый, какой класс (OM2 / OM3 / OM4)?
3. Если вы устанавливаете одномодовое волокно, наиболее распространенным типом разъема будет UPC (синий).UPC используется по умолчанию, если нет указания на то, что APC требуется. Если для вашего оборудования специально требуется APC (зеленый), вы должны установить все угловые полированные разъемы.

Помните, перед покупкой оптоволоконных разъемов всегда проверяйте требования к вашей установке.

Узнайте, как установить механические соединители Cleerline SSF ™ на оптоволокно SSF ™, посмотрев одно из наших коротких обучающих видео.

Загрузите печатную копию Руководства по выбору коннектора, включая всю информацию в этой статье, а также дополнительные сетевые примеры и изображения.

Gigabit оптоволоконный Интернет | Google Fiber

Гигабитный оптоволоконный Интернет | Google Fiber

Для начала проверьте свой адрес.

закрыть

Быстро, надежно и создано для всего, что вы делаете. Нет ограничений по данным. Wi-Fi на всей территории дома. 70 долларов в месяц.

Проверить наличие

Делайте все быстрее — по

во всех направлениях.

У вас действительно быстрый интернет, если он только при загрузке? С 1 Gig вы будете загружать файлы так же быстро, как и скачивать. ¹

Вы также получите скорость загрузки, которая в 77 раз выше, чем при кабельном Интернете, и скорость загрузки в 6 раз выше. ¹

Это

различных типов интернета .

Оптоволоконный Интернет намного надежнее, чем Интернет по традиционным кабельным линиям. Подумайте: (кстати) меньше отключений, больше интернета по сравнению с более старой кабельной технологией.

Дом, полный людей, никого не остановит.(И ваш сосед тоже не будет входить в систему.) Используйте все устройства в вашем доме одновременно, без замедлений, перебоев или необходимости выгонять кого-либо из Интернета.

Обеспечьте подключение всех и всех их устройств к сети с большей пропускной способностью, чем при использовании кабеля.

Wi-Fi не следует забывать. Так что это не так. В конце концов, Wi-Fi необходим для ваших планшетов, камер видеонаблюдения и всех других ваших беспроводных устройств. С Google Fiber вы получите покрытие по всему дому, обеспечивая стабильный сигнал независимо от того, сколько устройств вы используете.Узнайте больше о нашем Wi-Fi.

Plus, в комплект входит ваш маршрутизатор, который может включать до двух точек доступа Google Wifi, поэтому для вас не потребуется дополнительных затрат. Вы даже можете использовать свой собственный маршрутизатор, если хотите.

Включено покрытие Wi-Fi на всей территории вашего дома.

Нет замедлений.

Нет ограничений на данные или дросселирования.

Без скрытых комиссий.

Нет платы за установку или оборудование. ²

Без блокировки.

Годовых договоров нет. Нет, правда.

Очень хороший, очень быстрый интернет.

Узнайте, что вы можете делать с

1 Gig.

Ваш офис может быть вашим диваном, но это не значит, что вы меньше работаете. К счастью, вам не нужно беспокоиться о том, что вы всегда будете «вырываться» из вашей встречи. У нас есть все необходимое для работы вне дома.

Подробнее

Когда вы смотрите телевизор через Интернет, вы можете смотреть практически все.Это включает прямую трансляцию. Сделать переключатель очень просто. Мы покажем вам, как это сделать.

Узнать больше

Может быть, кто-то дома учится читать. Может, кто-то еще заканчивает учебу в колледже. Или, может быть, вы изучаете графический дизайн. Гигабитный Интернет позволяет вам делать все это — без (связанных с Интернетом) конфликтов, замедлений или прерываний.

Узнать больше

Собираете ли вы вражескую башню или ухаживаете за своей виртуальной фермой, вы заслуживаете такого Интернета, который не будет отрезан посередине.А когда вы подключены напрямую, у вас почти нулевое отставание и 0 & percnt; потеря пакетов. Такой Интернет был практически создан для игр.

Посмотрите, насколько ваш Интернет соответствует Google Fiber.

Пройдите тест скорости

Оставайтесь на связи с нами.

Как оптоволоконные сети могут повысить скорость и надежность вашего подключения

Можете ли вы представить мир без Интернета?

Трудно поверить, что всего несколько десятилетий назад мы не все были подключены к гиганту, которым является Интернет.

Но теперь мы связаны более тесными связями, чем когда-либо прежде, и нигде это не влияет на нашу современную жизнь, кроме как в деловом мире.

По мере того, как все больше и больше компаний отказываются от бумажных документов, переносят данные из электронных таблиц в большие системы управления базами данных и переходят на облачные технологии, важность быстрого и надежного подключения только возрастает.

Вот почему многие предприятия переходят на оптоволоконные сети, чтобы повысить скорость и надежность своих подключений.

Оптоволоконные сети

, как вы узнаете ниже, являются более быстрыми, надежными и долговечными, чем многие их аналоги, и могут предоставить вам постоянное высокоскоростное соединение, необходимое для современных бизнес-операций.

Вот как.

1) Скорость света

Скорость волоконно-оптических сетей зависит от их работы. Оптические кабели (также известные как оптоволоконные кабели) состоят из пучков узких длинных нитей стекла, которые пропускают свет на большие расстояния.

Это происходит из-за процесса, называемого полным внутренним отражением, когда свет отражается от стенок жилы кабеля, покрытых зеркалами.

Все мы помним, как в Star Wars Хан Соло, Люк Скайуокер, Чубакка и их друзья часто могли опередить своих врагов, потому что Millennium Falcon двигался со скоростью света. Свет быстр. Фактически, он может путешествовать со скоростью 186 282 миль в секунду.

Поскольку скорость света высока, скорость волоконно-оптических сетей высока — гораздо больше, чем, например, медных интернет-соединений.Компании, использующие оптоволоконные сети, обнаружат, что скорость их загрузки и выгрузки выше — даже (или особенно), когда они выполняются одновременно (также известная как симметричная скорость). Это означает, что ваши сотрудники могут загружать и скачивать контент одновременно. Это особенно применимо к современным многозадачным сотрудникам, которые часто загружают или скачивают контент совместно.

2) Устойчивость к электромагнитным помехам (EMI), колебаниям температуры, повреждению водой, погодным условиям и т. Д.

Другая причина, по которой оптоволоконные сети могут повысить скорость и надежность вашего подключения, связана с их устойчивостью к таким факторам, как электромагнитные помехи, колебания температуры, повреждение водой и другие. Это кроется в структуре волоконной оптики. Поскольку волоконная оптика сделана из стекла, сердечник кабеля действует как изолятор, предотвращая прохождение электрических токов. Следовательно, волоконно-оптические кабели устойчивы к электромагнитным помехам.

Медные провода, с другой стороны, часто подвергаются воздействию электромагнитных помех.В отличие от медных проводов, волоконно-оптические кабели редко подвержены влиянию внешних изменений температуры или неблагоприятных погодных условий. Они также невосприимчивы к повреждениям водой. Это отличная новость для предприятий на Среднем Западе, где погода постоянно меняется!

3) Облако

Возможно, вы уже используете облако. Или, может быть, вы планируете сделать это в этом году. Если так, то не только вы; фактически ожидается, что внедрение облачных технологий будет только расти.

По прогнозам Gartner, использование общедоступных облачных сервисов во всем мире в прошлом году вырастет на 18%.

Одним из преимуществ волоконно-оптических сетей является то, что они могут предоставить вам более быстрый доступ к данным, которые вы храните в облаке, благодаря чему вы и ваши возможности подключения будут идеально согласованы с вашими будущими потребностями.

4) Уменьшенная задержка

Волоконно-оптические сети уменьшают вероятность задержки (задержка перед началом передачи данных в соответствии с инструкцией по их передаче).

Самый очевидный способ увидеть потенциальную задержку (или задержку) — это узнать, как она влияет на скорость загрузки или выгрузки, особенно с большими файлами и видео. Как мы упоминали ранее, волоконно-оптические сети обеспечивают более высокую симметричную скорость и меньшую задержку.

В результате вы редко будете страдать от каких-либо задержек, а ваша симметричная скорость будет постоянной и быстрой — это то, что нельзя упускать из виду, особенно учитывая, что потребление видео и трафик, как ожидается, будут расти и будут использоваться предприятиями в их усилиях по маркетингу и продажам. .

5) Надежный сигнал на расстоянии

Хотя некоторые альтернативы, такие как медные сигналы, со временем могут ухудшиться, интернет-сигнал оптоволоконной сети надежен и постоянен, особенно на расстоянии.

Это связано с тем, что оптоволоконные передачи имеют меньшее затухание, чем медные кабели. Низкое затухание оптоволоконных кабелей гарантирует, что ваш интернет-сигнал будет стабильным, независимо от расстояния. Фактически, оптоволоконные кабели в среднем могут передавать сигналы дальше, чем медные кабели в целом.

6) Большая пропускная способность

По сравнению с медными сетями, оптоволоконные сети предлагают большую полосу пропускания, намного превосходящую объем данных, которые могут передавать медные сети.

Если вы ожидаете, что вашему бизнесу потребуется передавать больше данных, особенно больших файлов, это будет чрезвычайно важно.

Таким образом, если вы используете оптоволоконную сеть для подключения, вы будете знать, что сеть разработана с учетом любых меняющихся потребностей или требований, которые возникают у вас в отношении использования Интернета в вашем бизнесе.

Заключение

Таким образом, оптоволоконные сети могут значительно повысить скорость и надежность ваших подключений.

Используя оптоволоконную сеть, вы будете знать, что скорость вашего интернета стабильно высока, не будет зависеть от электромагнитных помех или других условий, обеспечивает надежный сигнал на расстоянии и имеет большую полосу пропускания для обеспечения более широкого использования в будущем. независимо от того, для подключения к общедоступному Интернет-облаку или для вашего частного межофисного облака WAN.

.
