Схема обжима витой пары

На нашем сайте уже был материал про обжим сетевого кабеля. В той статье мы рассматривали весь процесс обжима, начиная от зачистки проводов. В этой статье мы более детально рассмотрим самый ответственный этап обжима витой пары, а именно схему обжима. То, в каком порядке нужно располагать проводники внутри коннектора вызывает больше всего вопросов и сложностей у неопытных пользователей. Поэтому стоит разобрать эту тему еще раз.

Как известно, существует четыре схемы обжима витой пары. Две схемы обжима для прямого кабеля, и две для перекрестного. Но, не спешите пугаться такого разнообразия схем, на практике вам понадобятся максимум две, а скорее всего, только одна схема обжима.

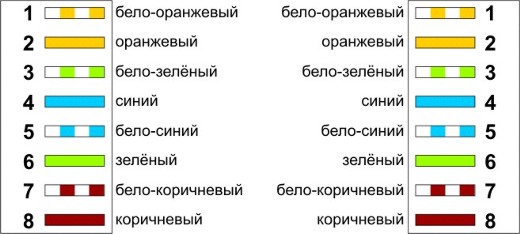

Прямой кабель вариант № 1. Самая распространенная схема обжима для прямого кабеля. Стандарт TIA/EIA-568B.

При использовании данной схемы обжима витой пары цвета идут в такой последовательности:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зелёный
4. Синий
5. Бело-синий
6. Зелёный
7. Бело-коричневый
8. Коричневый

Прямой кабель вариант № 2. Менее распространенная схема обжима прямого кабеля. Стандарт TIA/EIA-568A.

При использовании данной схемы обжима витой пары цвета идут в такой последовательности:

• Бело-зеленый
• Зелёный
• Бело-оранжевый
• Синий
• Бело-синий
• Оранжевый
• Бело-коричневый
• Коричневый

Нужно отметить два очень важных момента, которые могут быть неочевидны неопытному взгляду.

1. Поскольку это прямой кабель, то на обеих сторонах кабеля порядок проводников одинаковый. Если на одной стороне первый контакт коннектора соединяется с зеленным проводником, то и на другой стороне кабеля также первый контакт соединяется с зеленым проводником. Никаких изменений не требуется.
2. При расположении проводников коннектор располагается защелкой вниз.

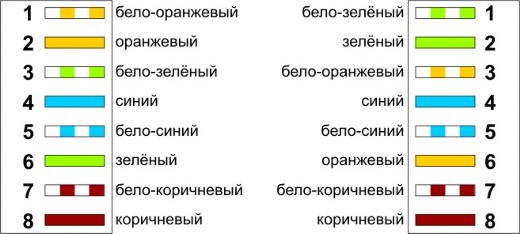

Перекрестный кабель вариант № 1. Для сетей 100 мбит/с.

Если вы хотите получить перекрестный кабель для сетей 100 мбит/с, то вам необходимо обжать одну сторону кабеля по стандарту TIA/EIA-568B, а вторую по стандарту TIA/EIA-568A. Образно говоря, перекрестный кабель для сетей 100 мбит/с, это что-то среднее между первым и вторым способом обжима прямого кабеля.

При использовании данной схемы обжима витой пары на одном конце кабеля цвета идут в такой последовательности:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зелёный
4. Синий
5. Бело-синий
6. Зелёный
7. Бело-коричневый
8. Коричневый

А на втором конце кабеля используется следующая последовательность цветов:

• Бело-зеленый
• Зелёный
• Бело-оранжевый
• Синий
• Бело-синий
• Оранжевый
• Бело-коричневый
• Коричневый

Перекрестный кабель вариант № 2. Для сетей 1000 мбит/с.

Для сетей 1000 мбит/с используется другая схема обжима витой пары в перекрестный кабель. В этом случае с одной стороны кабеля используется обжим по стандарту TIA/EIA-568B, то есть вот такой:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зелёный
4. Синий
5. Бело-синий
6. Зелёный
7. Бело-коричневый
8. Коричневый

А с другой стороны кабеля используется новая последовательность цветов, а именно:

• Бело-зелёный
• Зелёный
• Бело-оранжевый
• Бело-коричневый
• Коричневый
• Оранжевый
• Синий
• Бело-синий

Выводы. На первый взгляд, схемы обжима витой пары это темный лес, в котором никогда не разобраться. Но, как видно из этой статьи все намного проще.

Существует два стандарта обжима прямого кабеля, а схема обжима перекрестного кабеля это использования двух этих схем одновременно на разных концах кабеля. Для сетей 1000 мбит/с схема обжима перекрестного кабеля немного сложнее, но она скорее всего вам никогда не понадобиться. Поскольку даже перекрестный кабель для сетей 100 мбит/с уже практически не используется.

Сейчас все современное сетевое оборудование умеет автоматически определять схему обжима кабеля и подстраиваться по нее. Таким образом, перекрестный кабель потерял свою актуальность и на данный момент практически не используется. Поэтому если вы не знаете, какую схему обжима витой пары выбрать, то используйте первую (TIA/EIA-568B) и не сомневайтесь.

---

Посмотрите также

comp-security.net

Обжим витой пары RJ45 в картинках

Порядок разводки проводов витой пары для разъемов RJ-45 зависит от назначения соединительной линии, технологии и стандарта передачи данных. Ниже приведены рисунки для локальных вычислительных сетей Ethernet для стандартов использующих медный кабель — витые пары (Twisted Pair). Абривиатура таких стандартов как правило имеет вид ##### — TX (например, 10Base-TX, 100Base-TX) Цифра в названии стандарта говорит о несущей частоте передачи данных. Для каждого стандарта используются специальные схемы обжима кабеля, используются различные кабели, применяются специфические ограничения по длинне кабеля и количеству соединителей и коммутирующих устройств.

Ниже представлен относительно универсальный способ обжима для 10Base-TX и 100Base-TX задействованы лишь оранжевые и зеленые проводки (контакты 1+2 и 3+6). Синюю пару часто используют для телефонных линий (контакты 4+5). Для технологий 1000Base-TX и ряда других менее популярных задействованы 8 контактов, также для Gigabit технологий рекомендую использовать экранированную витую пару.

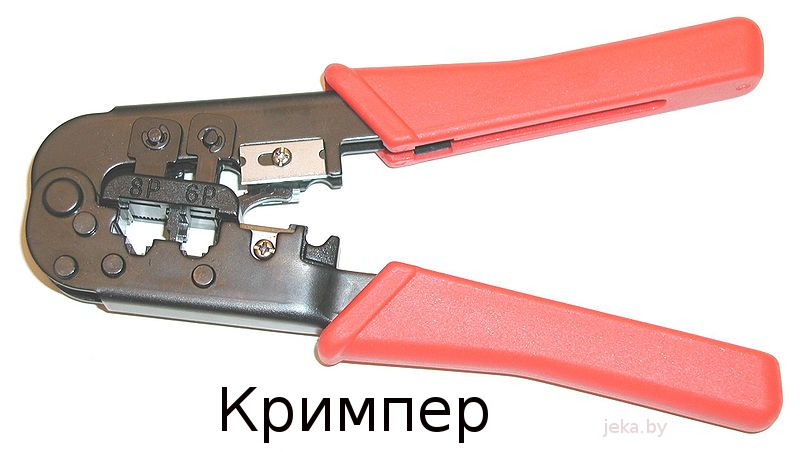

При обжимке кабеля RJ-45 используется специальный обжимной инструмент — кримпер.

Расплетение витых пар должно быть порядка 8-13мм. Со слишком коротким расплетением неудобно работать. Со слишком длинным — коннектор будет держаться менее надёжно. Изоляцию с жил предварительно снимать не нужно

. При обжимке кримпером изоляция будет продавлена автоматически. При прокладке кабеля избегайте резких изгибов, которые могут привести к повреждению жил.

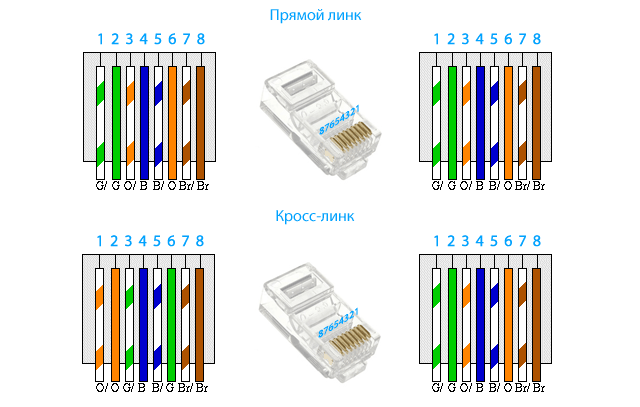

Прямой порядок обжима витой пары

Применяется в схемах «компьютер-свитч», когда кабель идёт от рабочей станции к свичу, концентратору или маршрутизатору.

Кросс-линковый (перекрёстный) порядок

Применяется в схемах типа «компьютер-компьютер». Позволяет соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров. Меняются местами 2 пары: 1-2 на 3-6.



Далее на картинке приведены варианты обжима 4-хжильного кабеля

(2 пары): прямой и кроссовый. Двух пар может быть вполне достаточно для наших локальных сетей, ограничение скорости при этом 100 Мбит/c. Если оборудование не поддерживает скорость более 100 Мбит/c, то наличие 8-ми жил совсем никаких преимуществ не даст. Теоретически 4 пары витой пары обеспечивают скорость до 1000 Мбит/с (1 Gb/s).

Современное сетевое оборудование поддерживает технологию Auto-MDIX, которая позволяет использовать кабель как с прямой так и с перекрестной обжимкой.

Видео обжима коннекторов RJ-45:

Дата добавления: 5 лет назад

Просмотров: 2.6k

jeka.by

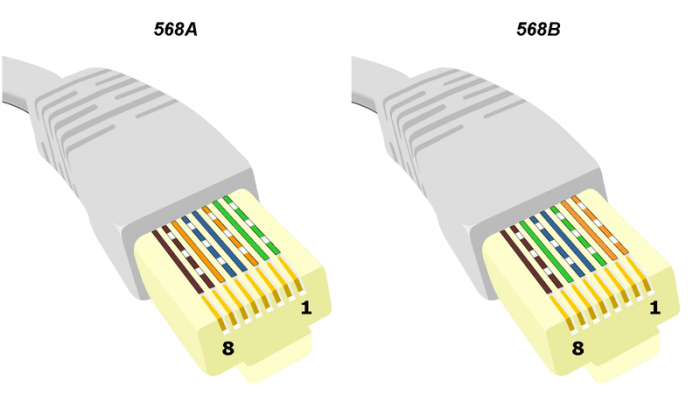

Схема обжима витой пары по стандартам EIA/TIA-568

Установка коннекторов на патч-корды в сетях Ethernet регламентируется международным телекоммуникационным стандартом EIA/TIA-568, где описаны все правила создания кабельных сетей внутри помещений. Согласно ему, каждая схема обжима витой пары имеет свое назначение и зависит от типа и пропускной способности линии.

Обжатый коннектор RJ 45

В стандарте говорится, что современные ЛВС на базе 8-ми и 4-х проводникового кабеля используют два варианта обжимки – прямой и перекрестный, каждый из которых может быть выполнен по типу A (T568A) или B (T568B).

Прямой кабель 8 проводников

Прямая схема обжима витой пары 8 проводов используется в соединениях между конечными узами сети (рабочими станциями, принтерами) и коммуникационными устройствами (хабами, свитчами, роутерами). Прямой она называется потому, что оба конца отрезка опрессовываются одинаково, а проводники нигде не перекрещиваются.

Прямая обжимка кабеля

В нашей стране чаще используется схема обжима витой пары типа В:

Пин	Коннектор 1	Коннектор 2
1	Рыже-белый	Р.Б. (рыже-белый)
2	Рыжий (оранжевый)	Р. (рыжий)
3	Бело-зеленый	Б.З. (бело-зеленый)
4	Голубой	Г. (голубой)
5	Бело-голубой	Б.Г. (бело-голубой)
6	Зеленый	З. (зеленый)
7	Коричнево-белый	К.Б. (коричнево-белый)
8	Коричневый	К. (коричневый)

В Европе и США, наоборот, общепринятым является вариант A, который отличается от B расположением 1-ого, 2-ого, 6-ого и 3-его проводников (бело-зеленый и зеленый меняются местами с оранжево-белым и оранжевым):

Пин	Коннектор 1	Коннектор 2
1	Бело-зеленый	Б.З.
2	Зеленый	З.
3	Рыже-белый	Р.Б.
4	Голубой	Г.
5	Бело-голубой	Б.Г.
6	Рыжий.	Р.
7	Коричнево-белый	К.Б.
8	Коричневый	К.

Различий в области применения кабелей, обжатых по типу A и по типу B, нет – они полностью взаимозаменяемы.

Прямой кабель 4 проводника

В ЛВС, передающих данные на скорости 100 mbit/s – 10 gbit/s (спецификации Ethernet 100BASE-TX, 1000BASE-T, 10GBASE-T) задействованы все восемь жил, а в более медленных – 10-100 mbit/s (спецификации 10BASE-T, 100BASE-T) – только четыре: 1-я, 2-я, 6-я, 3-я.

Две жилы одного цвета используются для передачи (линия Tx), а две другого – для приема сигнала (линия Rx).

Прямое обжатие с 4 жилами

Схема обжима витой пары 4 провода может задействовать скрутки разных цветов, но обычно – рыжую и зеленую. Впрочем, если вы используете вместо них голубую и коричневую, патч-корд будет работать не хуже.

Оставшиеся провода могут пригодиться при ремонте кабеля, если в одной из задействованных скруток произошел обрыв или короткое замыкание. Вместо замены целого патч-корда достаточно повторно обжать оба его конца, подключив свободные жилы вместо испорченных.

Перекрестный (кроссоверный) патч-корд 8 проводников

Схема перекрестного обжима витой пары из 8 проводов используется при объединении меж собой двух компьютеров или концентраторов (хабов). Сегодня она применяется редко, так как всё сетевое оборудование, выпущенное позже 2004-2005 годов, умеет определять тип кабеля автоматически и “перекрещивать” сигнал внутри порта (технология авто-MDIX). Однако во многих ЛВС до сих пор стоят устаревшие устройства, которые авто-MDIX не поддерживают, поэтому знать перекрестный порядок опрессовки кабеля нужно обязательно.

Схема перекрестного обжима витой пары, как и прямого, может выполняться по типу A или B.

Вариант B для скоростных сетей (100 mbit/s – 10 gbit/s) или, как его называют, Gigabit Crossover выглядит так:

Перекрестное обжатие с 8 жилами

Пин	Разъем 1	Разъем 2
1	Р.Б.	Б.З.
2	Р.	З.
3	Б.З.	Р.Б.
4	Г.	К.Б.
5	Б.Г.	К.
6	З.	Р.
7	К.Б.	Г.
8	К.	Б.Г.

При передаче данных в сетях такого типа задействуются все восемь жил, по каждой из них сигнал передается в оба направления.

Вариант A отличается от B положением 1-й, 2-й, 6-й и 3-й жилы (зелено-белые меняются местами с оранжево-белыми, зеленые – с оранжевыми). Патч-корды, опрессованные по стандартам A и B, взаимозаменяемы, определенного порядка подключения их к устройствам тоже нет (любым концом – к любому).

В ЛВС с менее высокой пропускной способностью (10-100 mbit/s) голубая и коричневая скрутки соединяются без перекреста.

На рисунке показан стандарт В:

Перекрестное обжатие кабеля

Пин	Разъем 1	Разъем 2
1	РБ.	БЗ.
2	Р.	З.
3	БЗ.	РБ.
4	Г.	Г.
5	БГ.	БГ.
6	З.	Р.
7	КБ.	КБ.
8	К.	К.

Говорить о стандарте A в этом случае неуместно, так как он – зеркальное отражение вышеприведенной таблицы.

Перекрестный патч-корд 4 проводника

В схеме кроссоверного обжима витой пары из 4 проводов используются две скрутки любых цветов, которые перекрещиваются, к примеру, в таком порядке:

1 пин – бело-синий – рыже-белый;
2 пин – синий – рыжий;
3 пин – как первый, но наоборот;
6 пин – как второй, но наоборот.

Кроссоверная обжимка, 4 жилы

Выбор цвета, как и при прямой обжимке, ни на что не влияет.

Установка двух коннекторов на один патч-корд

С помощью одного восьмижильного кабеля можно подсоединить к сети сразу 2 компьютера, если выделить по 4 провода или 2 скрутки на каждый. Данные по такому соединению будут передаваться со скоростью до 100 mbit/s, чего вполне достаточно для несильно загруженных домашних или офисных ЛВС.

Схема обжима витой пары RJ 45 зависит от того, что с чем соединяется – компьютер с сетевым устройством или 2 ПК между собой. В первом случае она будет прямой, во втором – перекрестной.

Заключение

Прочитав эту статью, вы сделали большой шаг к самостоятельному сетестроению.

После усвоения правил опрессовки патч-корда можно переходить к практике. О том, как это делается с помощью обжимных инструментов, а также подручных средств (отвертки), читайте дальше.

o-vitoipare.ru

Витая пара, прямой и перекрестный обжим

Витая пара — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой, покрытых пластиковой оболочкой. Свивание проводников производится с целью повышения степени связи между собой проводников одной пары и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче сигналов.

Кабель подключается к сетевым устройствам при помощи соединителя 8P8C (RJ-45).



Витая пара, категории кабеля

Номер	Число пар	Полоса частот	Скорость передачи данных	Применение
CAT1	1	0,1 МГц	—	Телефонная сеть.
CAT2	2	1 МГц	—	Телефонная и локальная сеть (используется редко).
CAT3	4	16 МГц	10/100 Мбит/с	Телефонная и локальная сеть.
CAT4	4	20 МГц	16 Мбит/с	Локальная сеть (сейчас не используется).
CAT5	4	100 МГц	100 Мбит/с	Локальная сеть, прокладка телефонных линий.
CAT5e	4	125 МГц	100/1000 Мбит/с	Локальная сеть Ethernet (является самым распространённым). Ограничение на длину кабеля между устройствами компьютер-свитч, свитч-компьютер, свитч-свитч 100 м. Ограничение хаб-хаб 5 м.
CAT6	4	250 МГц	1000 Мбит/с	Локальная сеть Ethernet.
CAT6a	4	500 МГц	10/40 Гбит/с	Локальная сеть Ethernet.
CAT7	4	600-700 МГц	10 Гбит/с	Локальная сеть Ethernet. Благодаря двойному экрану длина кабеля может превышать 100 м.





Схемы прямого и перекрестного обжима витой пары, разъем 8P8C (RJ-45)

Прямой обжим

Применяется для соединения порта сетевой карты с сетевым оборудованием (свитч, хаб, маршрутизатор).

Обжим по стандарту EIA/TIA-568A.

Компьютер — свитч, компьютер — хаб, компьютер — маршрутизатор.

Обжим по стандарту EIA/TIA-568В (используется чаще).

Компьютер — свитч, компьютер — хаб, компьютер — маршрутизатор.

Перекрестный обжим

Используется для соединения двух сетевых карт напрямую.

Обжим для скорости 100/1000 Мбит/с, применяются стандарты EIA/TIA-568B и EIA/TIA-568A.

Компьютер — компьютер, свитч — свитч, хаб — хаб, маршрутизатор — маршрутизатор.



Инструмент для обжима витой пары

Для обжима витой пары используют специальный инструмент, который благодаря своей универсальности позволяет не только выполнить обжим коннектора (RJ-45), согласно цветовой схемы, но и подготовить кабель к обжиму: удалить изоляцию, обрезать проводники.

P.S. При монтаже кабеля витой пары должен выдерживаться минимально допустимый радиус изгиба (8 внешних диаметров кабеля) — сильный изгиб может привести к увеличению внешних наводок на сигнал или привести к разрушению оболочки или нарушению экрана кабеля.

2hpc.ru

правильные схемы и советы профи

Привет! Еще одна техничка на около Wi-Fi тему. Правильный обжим кабеля мы уже обсуждали на страницах этого портала, но сегодня будет освещена статья на тему, как обжать витую пару на 8 жил. По сути, это и есть классический провод локальной сети, но вот все его отдельно выделяют. Есть проблема – будем решать!

Для сисадмина

Коллегам по цеху сразу же выкладываю правильные схемы обжима, чтобы не копались подолгу.

Прямой обжим используем для хаб-комп, перекрестный для комп-комп или хаб-хаб. На деле же современные сетевые устройства распознают оба вида нормально.

Для новичков

Если у вас остались какие-то вопросы – пишите их в комментариях. Отвечу как только увижу)

Тем же, кто только впервые готовится обжать витую пару, будет посвящена оставшаяся часть статьи. Здесь я проведу вас за ручку от постановки задачи до успешной передачи данных через новенький кабель. Но лишней информации не будет, как по мне здесь все-таки многие собрались именно для того, чтобы получить правильную схему, так что без воды. Начинаем!

Задача

Ставим задачу на обжимку:

• Нужно обжать кабель с двух сторон коннекторами RJ-45.
• Чтобы сеть успешно работала.
• Чтобы визуально это было не так:

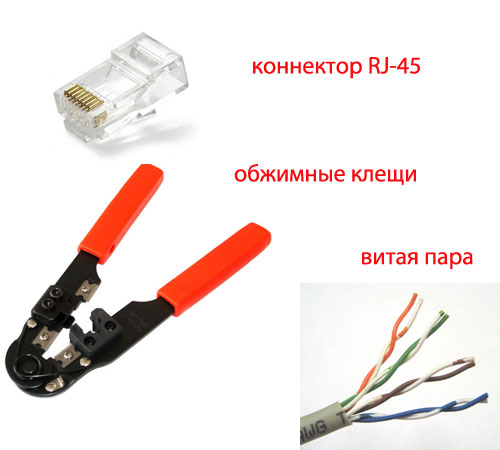

Что нам понадобится?

• Кабель 5 или 6 категории. Тип особенно не важен, сама технология не меняется. Главное – для схем выше актуально наличие 8 жил. Для 4 жил у нас доступна другая статья, пользуйтесь поиском.

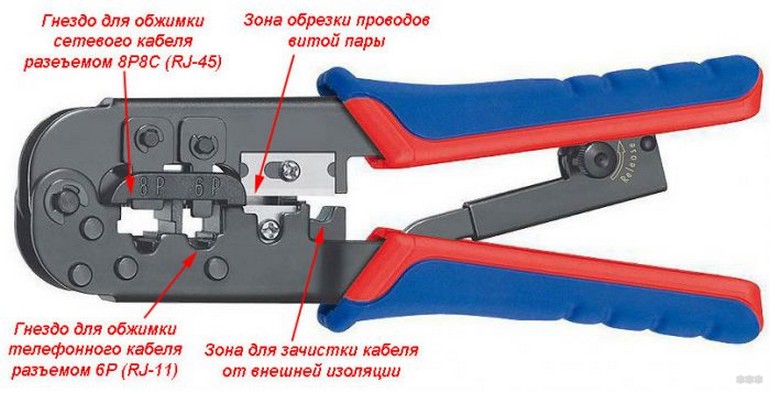

• Инструмент для обжимки (лучший вариант для профи – кримпер, худший для разовой работы – отвертка или зубы). Что это за штуковина и как ее юзать покажу ниже. Обжимной инструмент есть сразу с функцией снятия оплетки, изоляции и обжатие – 3 в 1. Но некоторые для работы с изоляцией используют стриппер – как по мне, деньги на ветер.

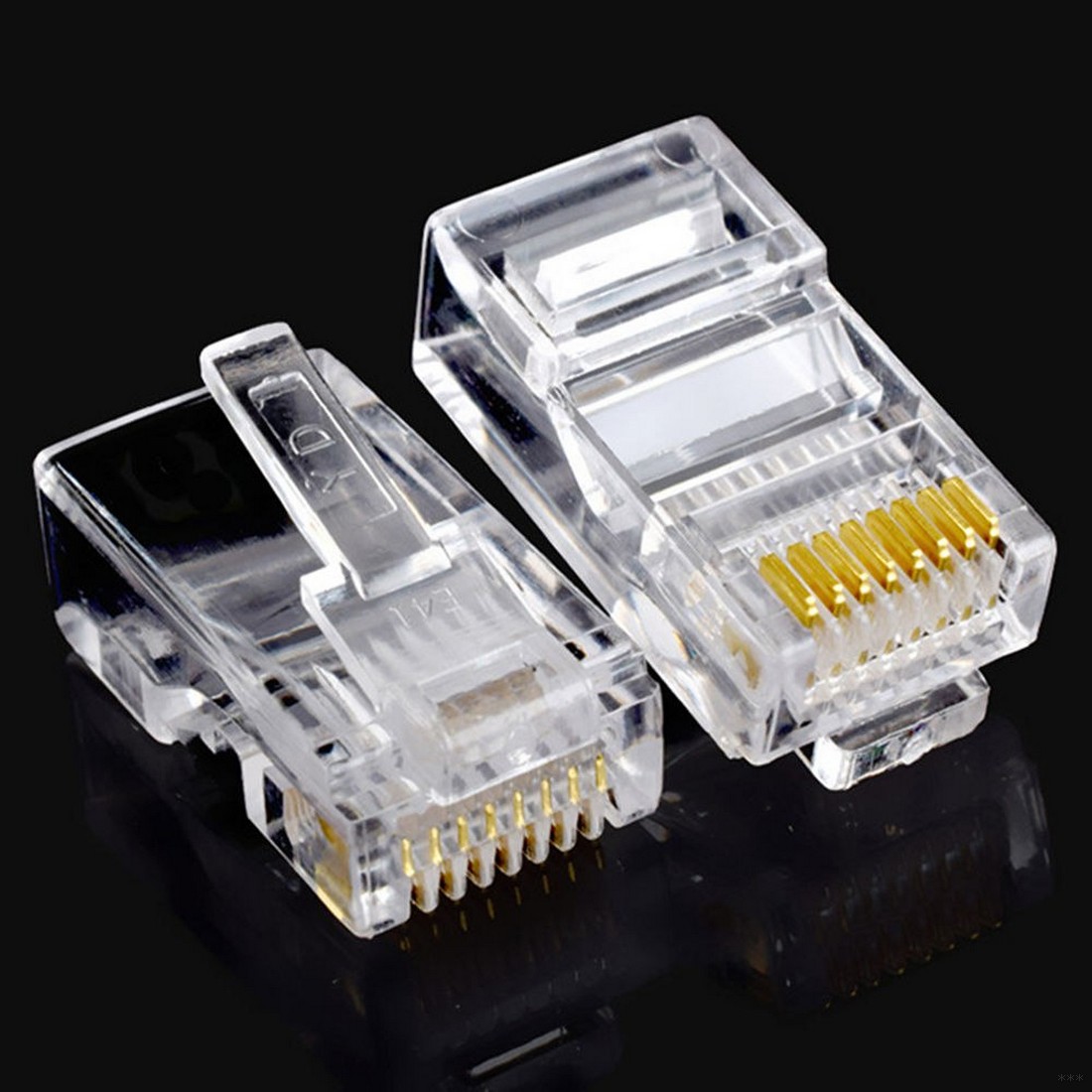

• Коннекторы RJ-45 на каждый конец. Стоят копейки, так что можно взять и больше – на случай неудачи, а они бывают даже у профессионалов.

• Тестер. Это прибор для тестирования правильной работы каждой линии. В быту покупать не стоит, пойдет и метод проверки «работает или нет», а если не работает – переделать заново.

Для чего обжимаем и все схемы обжима

Выше уже написал об этом, но для новичков повторюсь. Важно определиться, для чего вы будете обжимать. От этого зависит метод расположения проводов в коннекторе:

1. Прямой – для соединения компьютера и роутера (и их аналоги ноутбук-свич, хаб, модем).
2. Перекрестный – для соединения однотипных устройств – компьютера с компьютером, компьютера с ноутбуком, двух роутеров, роутера и модема и т.д.

При прямом методе провода можно расположить двумя способами – по стандартам TIA/EIA-568A и TIA/EIA-568B (лучше использовать второй, но работать будет и то, и то). Вот схема разводки:

При перекрестном два стандарта идут просто на разных концах провода. Но есть разделение по скоростям. Вот основные распиновки.

Для скорости до 100 Мбит/с:

Для скорости до 1000 Мбит/с:

Расположение проводов показано сразу в коннекторе «снизу». Цифры 1-8 считаются слева-направо. Некоторые коннекторы даже указывают их, но и без них все понятно.

В итоге на этом этапе вам нужно определиться, что и с чем вы соединяете и выбрать схему.

Процедура обжима

Дальше начинается самый ад для новичка. Тем более если сразу стартовать с обжима витой пары на 8 жил. Но, с другой стороны, с их заводом проблем будет меньше всего, т.к. не нужно будет попадать в отдельные жилы, оставляя пустые (как это было при 4 жилах). Так что все нормально. Только вперед!

Сразу перед текстовой инструкцией предлагаю видео. Посмотрите его, ознакомьтесь с последовательностью, а дальше уже просто подчеркните детали:

А теперь все шаги по порядку.

Шаг 1 – обрезаем провод

Просто берем наш сетевой кабель и отрезаем его по нужной нам длине. Сразу лучше взять с запасом, а то вдруг придется переделывать.

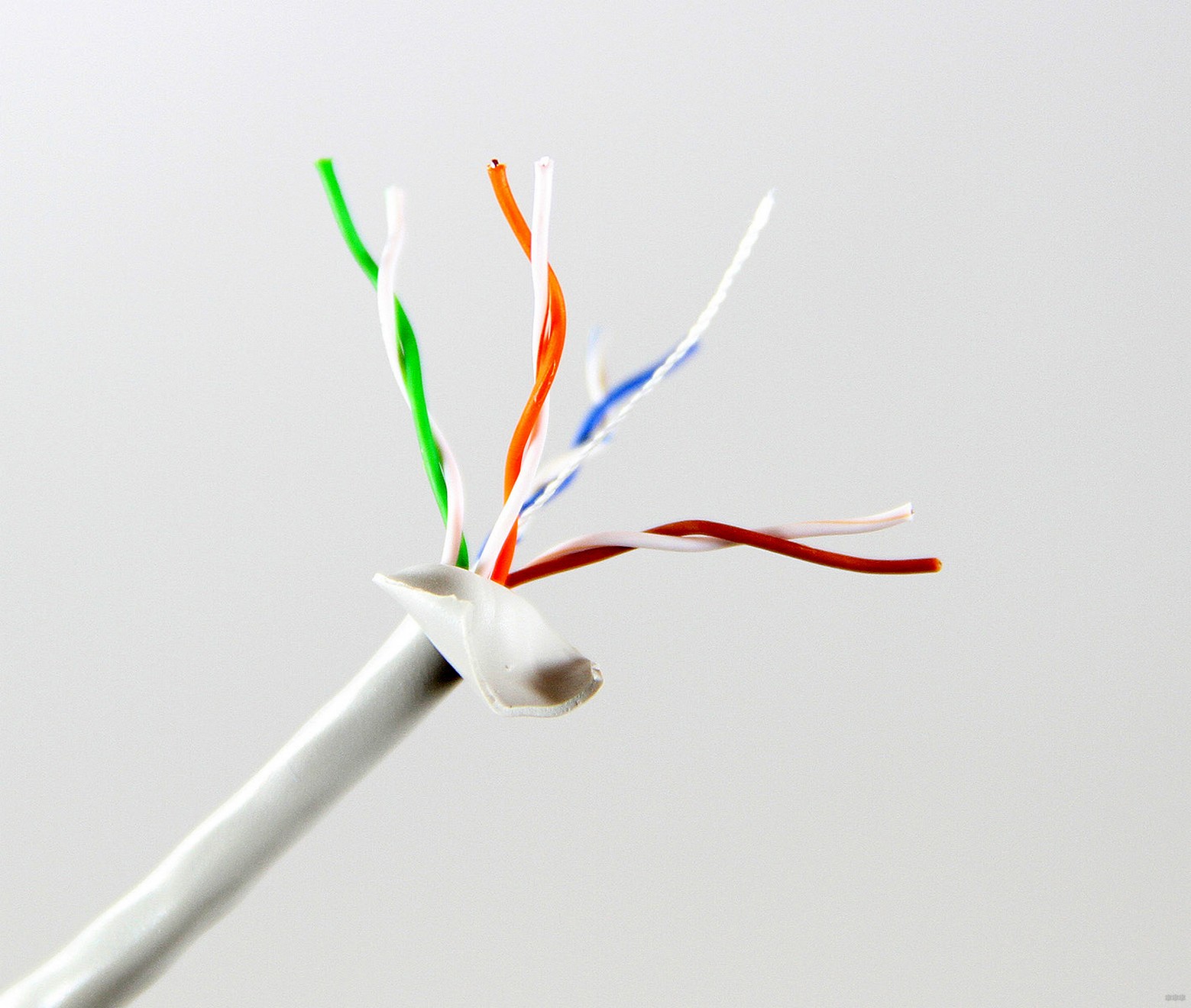

Шаг 2 – Снимаем оплетку

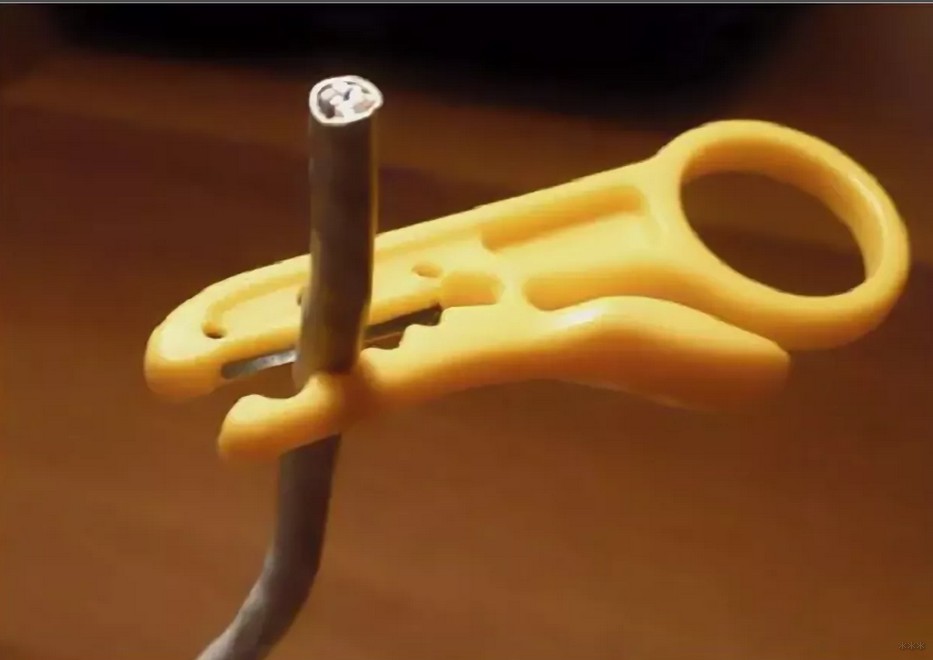

Оплетку можно снять и ножом, а можно и обжимными клещами – там есть отверстие, для ее снятия на специальную длину. От края отступаем примерно 1 см. Если очистить сильно мало – кабель просто не залезет в разъем, если взять много – провода будут торчать из коннектора, что тоже не увеличит срок службы.

Шаг 3 – Подравниваем

Чтобы все хорошо и ровно зашло в коннектор, нужно все подравнять:

• Сначала я разглаживаю все провода в одну линию с помощью карандаша.
• Далее раскладываю их на этом же карандаше по нужным мне цветам по порядку.
• Еще раз разравниваю карандашом.
• Обычно у этой линии край остается сверху неровным – приходится как раз подравнять. Идеально подходят обычные ножницы.

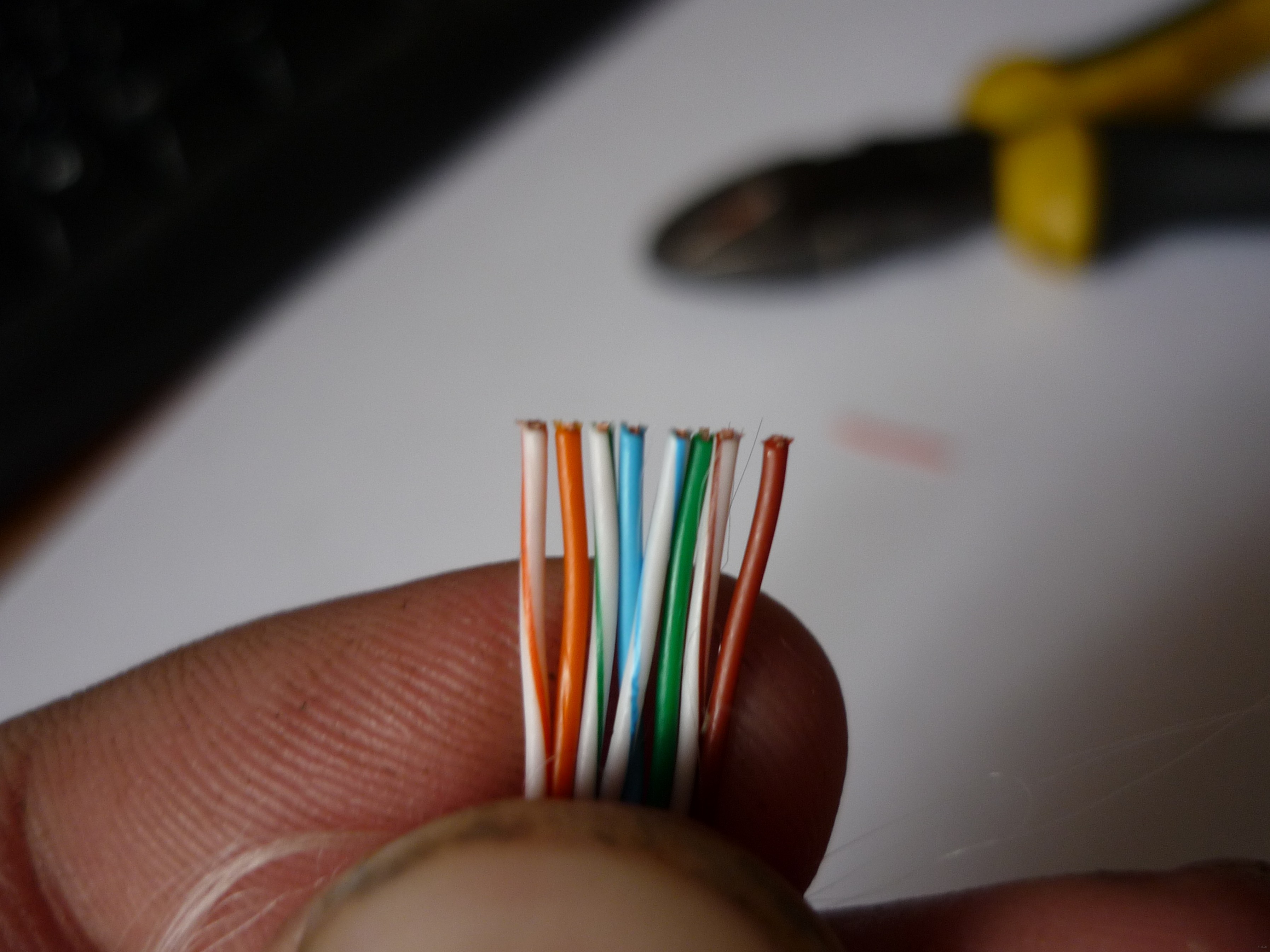

Итого все должно быть ровно:

Шаг 4 – Впихиваем

Пытаемся затащить нашу конструкцию в коннектор. Проверяем, чтобы каждый провод был в своей жиле, доходил до конца и ничего нигде не торчало:

Шаг 5 – Опрессовка

Теперь самый ответственный момент. Засовываем коннектор в обжимные клещи и жмем до щелчка:

Если инструмента под рукой нет, подойдет и обычная плоская отвертка. Но придется продавить каждый нож отдельно, да еще и не поломать (на этот случай мы и взяли несколько коннекторов):

В свою бытность делали эту же процедуру и зубами, но никому не рекомендую – опасно для здоровья, а стоматологи нынче не дешевые.

Проверка

Теперь самое время провести полевые испытания. Основные моменты:

• Дергаем понемногу провод с каждой стороны коннектора – ничего не отваливается? Нет движений? Если есть – дожать.
• Если нет тестера – сразу проверяем в бою. Сеть работает? Скорость подключения показывает верную? Если что-то вдруг не так, лучший способ доделать – просто засунуть все еще раз в клещи и прожать как следует. В 90% всех случаев повторный дожим помогает, все ножи встают на свои места. Видимо в первый раз мы просто жалеем коннектор.

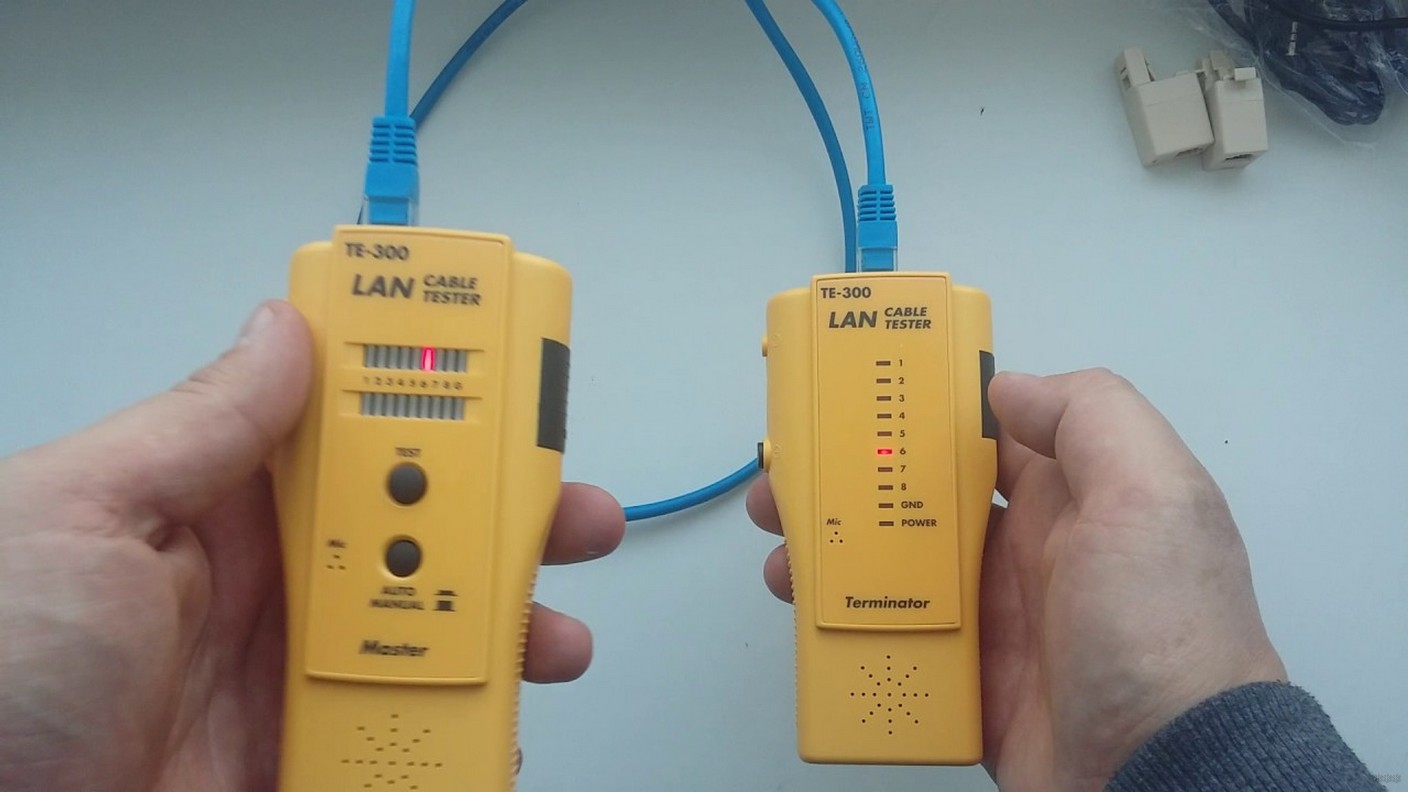

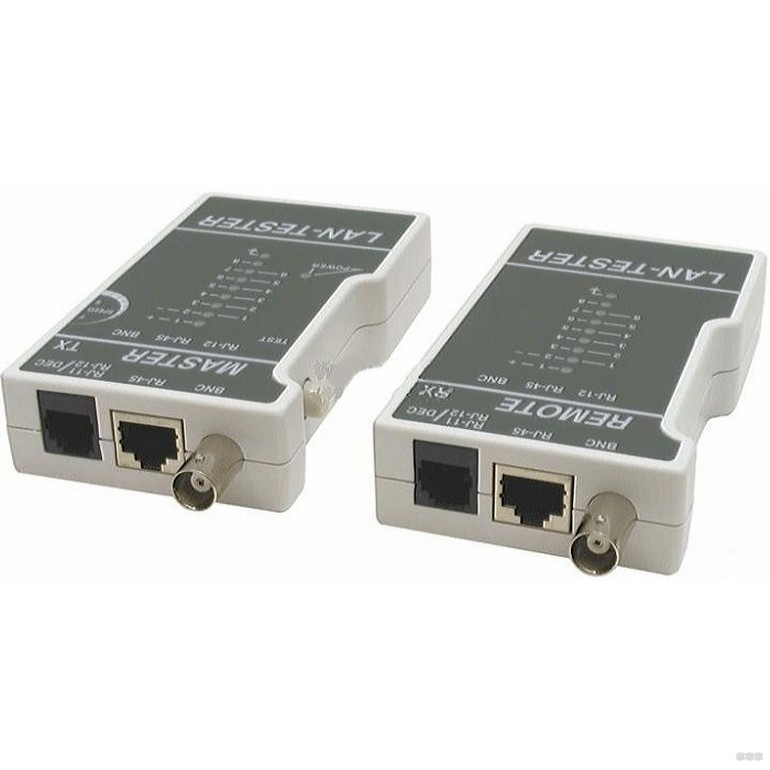

• Если есть LAN-тестер – он покажет все ли работает нормально, или на какой-то линии есть перебой. Как решение перебоя – тоже дожать. В противном случае придется повторять все заново( Альтернатива тестеру – обычный мультиметр, тоже можно прозвонить каждую линию для упрощения поиска.

Обрыв на шестой жиле

Вот и все. После успешного выполнения всех шагов ваш кабель должен нормально работать. Обязательно поделитесь своим опытом в комментариях ниже – это будет не только полезно, но и интересно нашим читателям. Всегда на связи, ваш Ботан из WiFiGid.ru.

wifigid.ru

Обжим витой пары 8 жил схема цветов и пошаговая инструкция

Обжим витой пары 8 жил – то, с чем чаще всего приходится иметь дело монтажнику сетей. На базе восьмижильного медного кабеля строится большинство современных проводных ЛВС, и умение делать из него патч-корды считают основой основ сетестроительства.

Давайте вспомним, какими стандартами регламентируются правила опрессовки, а также научимся выполнять эту нехитрую операцию своими руками.

Обжатый коннектор с 8 жильным проводом

Как обжимать по стандарту TIA/EIA-568

Стандарт обжима витой пары TIA/EIA-568 используется при построении кабельных ЛВС во всем мире. Согласно ему, для восьмижильных проводов есть два способа опрессовки – прямой и перекрестный (последний еще называют кроссовым или кроссоверным). При прямом – проводники на обоих концах патч-корда располагаются в одной последовательности, то есть оба коннектора обжимаются одинаково. При перекрестном – часть проводов перекрещивается, то есть коннекторы получаются несимметричными.

Для наглядности приведем графические схемы:

Цветовая схема обжима сетевого кабеля из 8 жил

Прямой обжим витой пары 8 жил может выполняться по типу В (Т586В) или А (Т568А). Тип В мы поставили на первое место, так как он распространен у нас, а тип А в основном используют в Европе и США. Единственное различие между ними – в положении зеленых и рыжих проводников, область применения у них общая.

Мы не настаиваем, чтобы вы придерживались строго определенного способа опрессовки, к примеру, только В. Но чтобы не путаться, на первых порах желательно запомнить какой-то один из них.

Методом прямого обжатия делают патч-корды для подключения ПК к сетевым устройствам.

Схема обжимки кроссовым методом

При простой кроссоверной опрессовке на втором коннекторе меняются местами зеленые и рыжие проводки (полосатый – с полосатым, однотонный – с однотонным). Этот способ применяют в сетях Ethernet 10Base-Т, 100Base-Т или 100Base-ТХ.

Обжатие по типу Gigabit Crossover предусматривает перекрест всех восьми жил. Здесь меняются местами также голубые и коричневые провода. Способ разработан для скоростных сетей 1000Base-Т и 1000Base-ТХ.

Необходимые инструменты и материалы

Освежив в памяти информацию, как обжать витую пару из 8 жил, вспомним, чем мы будем это делать. Итак, нам понадобится:

• Отрезок медного кабеля длиной до 100 метров.

  Сетевой кабель

• Минимум 2 коннектора RJ45 (на один отрезок).

  Rj45

• Кримпер (обжимные щипцы).
• Нож для удаления изоляции – стриппер (желательно иметь, но можно обойтись без него, а использовать для тех же целей встроенное лезвие кримпера, канцелярский нож или маленькие ножницы).
• Кабельный тестер.

Инструменты для работы с сетевым кабелем

Подготовив всё это, перейдем к практической части темы – непосредственно обжиму витой пары из 8 жил.

Методика опрессовки

1. Возьмите конец кабеля в руки. Отступите от него 3-5 см и с помощью ножа или другого инструмента сделайте круговой надрез внешней изоляции, стараясь не повредить проводники

   Снимаем изоляцию с кабеля

2. Удалите срезанную оболочку, расплетите жилы и распределите их в нужном порядке, согласно одной из таблиц TIA/EIA-568.

   Зачищенный кабель UTP

3. Следующий этап – выравнивание проводков. Отступите от края изоляции 1,2-1,4 см, не больше, чтобы цветные жилы целиком помещались внутри коннектора. Если сделать их длиннее – так, чтобы они частично оставались снаружи, соединение будет непрочным. Срежьте концы проводков лезвием кримпера. Линия среза должна быть строго перпендикулярной оси кабеля, иначе самые короткие из жилок останутся необжатыми.

   Откусываем концы проводков витой пары

4. Вставьте до упора зачищенный конец кабеля в коннектор RJ45. Последний должен быть обращен к вам стороной, где расположены контакты, а первый проводок (рыжий или зеленый) – находиться наверху.

   Обжатая витая пара

5. Поместите коннектор в гнездо с маркировкой “8Р” и сжимайте инструмент, пока не услышите щелчок. После щелчка проверьте готовый патч-корд на разрыв – потяните кабель и разъем в разные стороны.

   На следующем фото показан обжим витой пары 8 жил с помощью инструмента клещи обжимные выполняем обжим.

   Надежная опрессовка выдерживает даже значительное усилие. Не забываете делать это всегда, так как плохо присоединенный разъем может оторваться и застрять в гнезде устройства, если шнур неосторожно заденут ногой.



   Опрессовываем кабель

6. После присоединения второго коннектора патч-корд проверяют на пригодность к использованию. Возьмите кабельный тестер, подключите к нему разъемы патч-корда и включите. Наблюдайте за тем, как ведут себя светодиодные индикаторы. Симметричное свечение зеленых огоньков на обоих модулях указывает на целостность проводника. Если индикатор не загорается, значит, жила оборвана или не обжата, а если горит красный огонек – в кабеле короткое замыкание или провод перекрещен.

   Кабельный тестер

Заключение

Разобравшись, как обжимать витую пару из 8 жил, вам не будет трудно опрессовать четырехжильный сетевой кабель или телефонный шнур из двух, шести и более проводов, ведь там применяется эта же самая методика. Впрочем, об этом мы как раз собирались рассказать в следующих статьях.

o-vitoipare.ru

Обжим витой пары 8 жил: схема цветов, фото, видео

В связи со стремительным развитием компьютерных технологий, трудно представить себе домашний компьютер без выхода в интернет, а любое, пусть даже небольшое, предприятие без локальной компьютерной сети. Материалами для проведения мероприятий по объединению компьютеров в сеть, зачастую служат кабеля UTP категории 5, для оконцевания которых служат коннекторы с 8 контактами, типа 8P8C. Для обжима такого кабеля необходимы некоторые знания и немного сноровки, однако обжать витую пару на 8 жил, по большому счёту, не сложно. Рассмотрим обжим витой пары 8 жил со схемой.

Кабель

Для начала необходимо решить вопрос, какой кабель использовать для работы при данных условиях. Руководствоваться следует местом проведения работ и финансовыми возможностями. Кабель, предназначенный для работ внутри помещения, на улице очень быстро придёт в негодность. Это связано с качеством оболочки, которая не выдержит долгих атмосферных воздействий. Кабель может быть 4-х и 8-ми жильным. Восьмижильный кабель служит для передачи информации до 1 Гбит/с, тогда как четырёхжильный может передать только до 100 Мбит/с. Производитель так же имеет значение. Выбирайте кабель у надежных поставщиков, работающих с мировыми производителями: https://avselectro.ru/catalog/4128-kabeli-i-provoda-svyazi-televizi — кабель для интернета проверенного качества. Мы рассмотрим, как правильно обжать витую пару 8 жил.

Коннектор

Практически все компьютеры и сопутствующее интернет оборудование оснащены разъёмами типа RJ45. Коннекторы для этих разъёмов находятся в свободной продаже в большинстве магазинов технического направления. Существуют два вида данных коннекторов — экранированные и неэкранированные. Нам понадобится коннектор с 8 контактами. Обжатие производится специальными ножницами.

Схема

Схема обжатия витой пары в 8 проводов зависит от его дальнейшего применения. Различают кроссовый и прямой способы обжатия. Прямое обжатие используется для коммутации интернет-оборудования между собой и с персональными компьютерами.

Схема цветов обжима витой пары 8 жил не имеет особого значения, главное- их совпадение между обоими концами. Однако выделяют две основные общепринятые схемы для обжатия кабеля:

568А 1-бело-зелёный; 2-зелёный; 3-бело-оранжевый; 4-синий; 5-бело-синий; 6-оранжевый; 7-бело-коричневый; 8-коричневый.

568В 1-Бело-оранжевый; 2-оранжевый; 3-бело-зелёный; 4-синий; 5-бело-синий; 6-зелёный; 7-бело-коричневый; 8-коричневый.

Схема обжатия витой пары 8 жил для прямого способа одинакова на обоих концах, для кроссового — применяют на одном конце метод А, на другом конце В.

Порядок работы по обжиму витой пары с 8 жилами

Рассмотрим, как обжать витую пару 8 жил на практике. В начале работы необходимо снять с кабеля слой изоляции. Отступив от конца пару сантиметров специальным инструментом снимаем внешнюю оболочку. Делаем это внимательно, поскольку повреждать оболочку самих жил категорически нельзя. Далее выравниваем жилы, раскладываем жилы в порядке, согласно выбранной Вами схеме обжатия. Обжим витой пары 8 жил можно сверить по фото.

Уже выравненные жилы обрезают, оставляя длину около 12 мм. Затем берём коннектор так, чтобы вы смотрели на его контакты, а пластмассовый фиксатор был внизу. Вставляем кабель аккуратно, каждую жилу в свой направляющий канал. Важно, чтобы каждая жила дошла до своего контакта, иначе получим проблемы с сигналом.

Для хорошей фиксации кабеля в коннекторе необходимо завести оплетку под коннектор. Если все условия соблюдены, вставляем коннектор клещи, а именно в разъём для RJ45 и крепко зажимаем его до упора.

Если возможности использовать обжимные клещи нет, можно использовать подручные средства (например, плоскую отвёртку). В таком случае каждый из контактов необходимо аккуратно вдавить в соответствующую жилу. Помните, от качества опреcсовки кабеля напрямую зависит качество получаемого сигнала, поэтому отнестись к этой работе нужно ответственно.

Не помешает дополнительно использовать специальный резиновый колпачок, который защитит место соединения от изгибов. Надевать колпачок на кабель нужно перед обжатием, ведь после это не даст сделать установленный коннектор.

Как и в любой работе, с обжатием кабеля и прокладкой сети лучше обратиться к специалистам, которые в короткие сроки смогут быстро и качественно решить Ваши вопросы с коммуникациями.

computerinfo.ru
