    описание, подготовка сетевого разъёма, правила обжима витой пары РЖ-45

    Сетевой кабель — это специальный провод, состоящий из свитых между собой четырёх пар медных жил.

    Универсальность конструкции позволяет минимизировать влияние различных помех. Качественный обжим кабеля RJ-45 необходим для надёжной фиксации специальных коннекторов, которые нужны для подключения к компьютеру. Такой подход позволяет создавать локальную сеть, а также связывать различные устройства между собой.

    Краткое описание

    Качественное интернет-соединение не может обойтись без сетевого кабеля. В специализированных магазинах можно встретить изделия с разным количеством жил. Итоговая разница в цене может быть вызвана не только страной-производителем, но и наличием дополнительного защитного экранирования. Не углубляясь в электронику, можно понять, распространённое в народе название «витая пара» произошло из-за того, что все проводки туго переплетены между собой в один жгут. Такая конструкция кабеля позволяет качественно передавать сигнал на довольно большие расстояния (до 100 метров без установки усилителя).

    Сетевой разъём RJ-45 отличается тем, что распиновка выполнена в соответствии с цветовой палитрой

    . Для каждых действий разработана определённая последовательность, чтобы мастер не смог допустить критичных ошибок. Помимо этого, каждому цвету провода соответствует специальное место в розетке. В соответствии с установленными стандартами, обжим кабеля должен осуществляться при помощи специализированного инструмента. Если же такового нет в наличии, тогда можно использовать плоскую отвёртку либо нож.

    Когда в кабеле присутствуют несколько жил и шаг их скрутки разный, тогда влияние проводников друг на друга будет уменьшено. Такой подход обеспечивает бесперебойную передачу данных через интернет.

    Сам кабель подключается к девайсам через различные коннекторы, вмонтированные в стандартизированные отсеки оборудования.

    Витая пара с разъёмом RJ-45 довольно часто обозначается символами 8р8с. Расшифровать эту аббревиатуру достаточно просто: в этом коннекторе — 8 контактов и столько же вставок (ножей). Сегодня существует несколько разновидностей этого коммутационного устройства.

    Специфика его использования зависит от конструктивных особенностей. Самой универсальной сегодня считается кабель с тремя выступами. Такие устройства активно используются для обжима многожильных кабелей, к тому же с их помощью изготавливаются высококачественные патч-корды.

    Конструктивные отличия

    Современная сетевая проводка может быть как с защитной оболочкой, так и без неё. Первый вариант всегда отличается тем, что изделие покрывается специальной оплёткой или же экраном из фольги. Защита может наноситься производителем сразу на весь кабель либо на каждую жилу отдельно. Если процедура прокладки будет осуществляться в самом помещении, тогда можно смело покупать неэкранированный провод с маркировкой UTP или же с качественным общим экраном из алюминиевой фольги FTP. Если же кабель будет расположен на улице, тогда своё предпочтение лучше отдать универсальному изделию с металлической оплёткой SFTP.

    Если по всей трассе витая пара РЖ-45 идёт параллельно с электрической проводкой, тогда целесообразнее всего взять специализированную модель с защитой каждой пары.

    За счёт наличия двойного экрана длина такого провода может превышать отметку в 90 метров.

    В продаже также можно встретить одножильную и более мощную многожильную витую пару. Первый вариант отличается плохой гибкостью, но более приемлемыми характеристиками (сигнал можно передавать на дальние расстояния). Помимо этого, одножильный кабель гораздо лучше переносит обжим, за счёт чего его активно используют для подключения интернет-розеток. Фиксация изделия происходит в момент прокладки.

    Многожильная проводка отлично гнётся, но отличается более высоким процентом затухания. Такой кабель гораздо легче прорезать в процессе обжима, но довольно сложно правильно вставить в коннектор. Применяется в тех условиях, где важна гибкость изделия. Большинство производителей выпускают кабель с четырьмя и восемью жилами. В соответствии с современными стандартами при скорости интернета 100 Мб/сек можно использовать двухпарные провода. Если же устройство работает на более высокой частоте, тогда нельзя обойтись без кабеля с восемью жилами.

    Для стабильного подключения к интернету нужна проводка категории не ниже САТ5 (можно даже САТ6 и 6а). Все эти обозначения обязательно выбиваются на защитной оболочке изделия. Не менее важной считается форма кабеля и цвет защитной оболочки. Чаще всего можно встретить серую витую пару, но есть и ярко-красный вариант. Первый вид считается обычным, а вот второй покрыт защитной оболочкой, которая не подвержена горению. Ярко-красную витую пару лучше всего использовать в деревянных домах.

    Форма кабеля может быть не только круглой, но и плоской. Первый вариант активно эксплуатируется в различных отраслях. А вот плоский провод идеально подходит для прокладки по полу.

    Технология обжима и разводки кабеля

    Распиновка витой пары с разъёмом RJ-45 требует от исполнителя специальной подготовки.

    Главная его задача — запомнить, что технология обжима всегда остаётся неизменной. Поменяться может только цветовая последовательность укладки жил кабеля.

    А сама технология обжима включает в себя следующую последовательность действий:

    • Изначально аккуратно срезается самый верхний слой обмотки. Специалисты утверждают, что нужно удалить максимум 6 см для более комфортной разводки.
    • Поочерёдно раскручиваются и выравниваются все проводки кабеля. Очень важно, чтобы от самого верха и до кончиков жил они не пересекались между собой.
    • Необходимо выстроить проводки в определённую цветовую последовательность, после чего их края срезаются ножницами так, чтобы длина была в пределах 3 см.
    • На этом этапе мастер должен постараться удержать специальную вилку из прочного пластика зажимной клипсой вниз. Каждая жила аккуратно помещается в небольшой отсек. Если хорошо присмотреться, то для каждого проводка производители предусмотрели наличие отдельного отсека, в который просто невозможно поместить сразу две жилы. Итоговый результат зависит от того, была ли соблюдена необходимая последовательность размещения.
    • Когда все вышеперечисленные действия выполнены, нужно приложить незначительное усилие, чтобы достоверно убедиться, что каждый кончик жилы касается медных вставок на краю мощного обжимного коннектора.
    • Во время закладки каждого проводка необходимо следить за тем, чтобы кабель не выскользнул из разъёма. Для этой процедуры можно использовать специальный инструмент или же отвёртку, которой аккуратно надавливают на медную вставку. Усилить нажим можно при помощи легко удара молоточком.

    После этих манипуляций все цветные проводки должны быть надёжно закреплены в пластиковом корпусе вилки РЖ-45.

    Для более комфортной эксплуатации другой конец клипсы можно аккуратно соединить с общей оплёткой при помощи изоленты.

    Отдельного внимания заслуживает распиновка кабеля, для которой вовсе не нужно приобретать дополнительное оборудование. За счёт этого разводка по объекту выполняется крайне быстро. Для работы нужно подготовить только один инструмент — это может быть маленький нож с тонким лезвием или же маникюрные ножницы. Все дальнейшие действия должны соответствовать

    следующей схеме:

    • Верхний слой обмотки необходимо срезать на 10—15 см для комфортной разводки.
    • Скрутки должны быть размотаны таким образом, чтобы от самого основания и до верхнего кончика они не пересекались между собой.
    • Все виды современных розеток имеют две цветовые маркировки: А — подключение кросс, В — подключение стандарт. Именно по последнему варианту и осуществляется распиновка RJ-45.
    • Когда основание оплётки приложено к плате, необходимо вставить жилы в дальние разъёмы. Мастер должен проконтролировать натяжение кабеля, расстояние от жима до оплётки не должно превышать 3 см.
    • Обжим RJ45 проводится только после того, как все жилы были надёжно закреплены в коннекторах. Маникюрные ножницы необходимо удерживать в таком положении, чтобы угол среза составлял 45°. Нажим должен быть произведён исключительно сверху до тех пор, пока не произойдёт характерный металлический щелчок.

    Правила кодировки по цветам

    Когда перед мастером возникает необходимость качественно распределить все проводники кабеля, то он обязательно должен использовать специальную схему раскладки жил провода. Это правило относится не только к четырёхпарным изделиям, которые призваны соединять телекоммуникационные модули патч-панелей с розеткой, но и к многопарным магистралям. Цветовая кодировка особенно важна в тех случаях, когда один конец витой пары RJ-45 уже имеет заводскую вилку, а вторую часть приходится доукомплектовывать прямо на объекте.

    На одни коммутационные узлы производители могут заранее наносить разноцветные метки в соответствии с установленными стандартами, которые будут служить подсказкой во время работы, а вот на других изделиях такая функция не предусмотрена. В соответствии с действующим кодом, пары помечаются двумя оттенками: основным и дополнительным. К первой категории относятся — красный, белый, жёлтый, чёрный, а также фиолетовый. А вот в качестве вспомогательных цветов используются оранжевый, синий, зелёный, серый, коричневый.

    Первой всегда устанавливается основная жила. Специалистами была регламентирована последовательность для 25 пар (50 проводников). Если кабель состоит из десяти либо четырёх жил, тогда используются цвета из самого начала списка (к примеру: для витой пары UTP 4 x 2 первой укладывается бело-синяя, а завершает всё бело-коричневая проводка). Изделия большей ёмкости специалисты всегда разбивают на десятки, за счёт чего в них последними укладываются красно-серые жилы.

    Необходимые инструменты

    Для качественного построения локальной сети используются специализированные приборы. Чаще всего для эффективной работы с витой парой применяется кримпер. Опытные мастера называют этот инструмент «обжимкой». Внешне это приспособление больше напоминает клещи, у которых один конец немного закруглён. Вторая часть представлена в виде ручки для совершения силового воздействия. Между ними могут присутствовать небольшие посадочные места для коннекторов (их количество зависит от конструктивных особенностей инструмента). Помимо этого, в комплекте к инструменту может прилагаться острое лезвие для аккуратной зачистки и обрезки проводов.

    Когда кабель обжат, то у мастера появляется необходимость проверить, правильно ли были расставлены все жилы. Для этих целей разработчики предусмотрели отдельный вид инструмента — высокочувствительный тестер, который в режиме реального времени отображает наличие контакта.

    Если же пользователь решил сделать один-два обжима, тогда нет смысла покупать дорогостоящие инструменты. В таком случае можно смело использовать обычную отвёртку. Но перед проведением манипуляций нужно определиться с цветовой схемой, а также зачистить кабель. Готовый провод необходимо вставить в коннектор.

    При помощи плоской отвёртки осуществляется нажатие на контакты. Мастер должен сделать так, чтобы они были уплотнены относительно корпуса. На финальном этапе вдавливается пластмассовый фиксатор. Стоит отметить, что столь кропотливые манипуляции могут не получиться с первого раза. Контакты могут просто не прижаться до упора. После нескольких проб у домашнего мастера обязательно всё получится.

    Современная промышленность не стоит на месте, благодаря чему в массовую продажу уже поступили соединители витой пары, для которых вовсе не нужно покупать специальные приспособления. Такие детали внешне очень похожи на обычный коннектор с двумя раскрывающимися панелями. Под ними расположены небольшие гнёзда, в которые и вставляются жилы. После защёлкивания обжим RJ-45 происходит автоматически. Единственное, что нужно будет сделать — это аккуратно снять изоляцию с проводов.

    Подключение периферийного устройства

    Продвинутым пользователям ПК нужно знать, как правильно сделать распиновку разъёма РЖ-45 для USB. Такое строение сети особенно актуально в тех отраслях, где нужно подключить дорогостоящие серверные системы, а также оргтехнику и кассовые аппараты. Для таких манипуляций лучше подготовить обычный паяльник, но если его нет в наличии, тогда можно обойтись и скрутками.

    Когда кабель полностью обжат, мастер должен зачистить обрезанный конец минимум на 5 см. Далее аккуратно разбирается любая USB вилка, чтобы в итоге получился свободный доступ к разъёмам. Стоит отметить, что чёрный и красный кабели следует зачистить до медного основания, а уже после этого скрутить их между собой. Если витая пара RJ-45 и USB готова, тогда нужно последовательно выполнить следующие действия:

    1. Припаять жилу бело-зелёного цвета из третьего коннектора к красно-чёрной скрутке.
    2. Зелёный кабель от USB устройства аккуратно присоединяется к синему проводку из четвёртого разъёма.
    3. Остаётся только скрутить бело-синюю жилу из пятого коннектора с белым кабелем.

    Чтобы гарантировать прочность всей этой конструкции, можно использовать обычную изоленту.

    Сами мастера утверждают, что использование витой пары с разъёмом RJ-45 не является сложным даже для новичка. Не стоит волноваться из-за того, что обжимка может быть не столь качественной, как в магазине. Канал связи не будет потерян, и никакое короткое замыкание не произойдёт. Используя непрофессиональные инструменты можно только создать на линии небольшие помехи, которые не будут заметны на кабеле длиной до 5 метров. Если мастер не уверен в качестве своей работы, тогда лучше всё переделать, чтобы сеть не подвела в самый ответственный момент.

    Использование старых коннекторов

    Если нужно срочно обжать кабель, а нового разъёма нет под рукой, тогда можно задействовать тот, что раньше уже использовался. Для этого пользователь должен аккуратно зажать тисками фиксатор коннектора и при помощи шила поддеть ламели, вытащив их на 1—2 мм. С помощью ножа следует подрезать защёлку со стороны кабеля, вынуть её, а также старые жилы. При этом старый фиксатор провода тоже нужно удалить, чтобы впоследствии закрепить новый. В образовавшееся пространство необходимо капнуть немного герметика либо силикона.

    Технология обжима после удаления старого сетевого шнура происходит точно так же, как и с новыми деталями. Если мастеру необходимо убрать повреждённый отрезок шнура, тогда можно использовать как спайку, так и скрутку. Это поможет избежать необходимости обжимать новый кабель. Стоит отметить, что наиболее качественно служит спайка проводов.

    Ремонтные работы

    Неаккуратная эксплуатация может привести к тому, что один из кабелей обрывается, из-за чего сеть не может больше функционировать в прежнем режиме. Для подключения сетевого устройства к компьютеру используются кабели О-З. В случае их короткого замыкания вовсе не обязательно менять весь провод, можно просто заменить повреждённый участок. Оранжевый цвет меняют на синий, а вот зелёный на коричневый. Конечно, можно переустановить пару жил на обоих кабелях, за счёт чего они будут исправно выполнять основные свои функции.

    В случае надобности пользователь может создать качественное подключение сразу нескольких гаджетов при помощи одного провода. Для подключения компьютерного оборудования мастера используют цветовые пары типа С-К и О-З. Распиновка RJ-45 происходит при помощи тех же цветов, только в обратном порядке. Начинать лучше всего с зелёного провода для первичного и вторичного компьютера, а также с бело-оранжевого и коричневого для соединения активных устройств.

    Подключение розетки

    Практика показывает, что соединить эту деталь с витой парой гораздо проще, нежели использовать коммуникативный шнур. Для распиновки розетки следует подготовить обычные ножницы или же канцелярский нож, который поможет легко удалить верхний слой провода. Далее мастер должен следовать следующей схеме:

    • Аккуратно срезается обмотка. Для удобной фиксации хватит 10 см провода.
    • Каждую жилу нужно размотать и выравнять.
    • Несмотря на то что каждая розетка имеет сразу две маркировки по цветам, распиновка должна происходить в строгом соответствии со стандартным подключением.
    • Заранее подготовленные жилы вставляются в разъёмы. Кабель обязательно должен быть натянут, чтобы полученное расстояние от начала проводов и до зажима составляло 3 см. Только после того, как все жилы выставлены в коннектор, они обжимаются до появления характерного щелчка.

    Качество сигнала будет зависеть от того, насколько правильно мастер смог соблюсти необходимую последовательность цветов. Чтобы в процессе работы не возникали помехи, нужно чтобы длина кабеля не превышала 5 метров.

    Расшивка многофункциональных патч-панелей

    Итоговые схемы подключения таких устройств могут отличаться друг от друга, так как всё зависит от фирмы производителя. Все рекомендации по распределению и последующей заделке жил указаны в описании панели либо на её корпусе. На сегодняшний день существуют два распространённых способа разводки проводников — это Т568 В и 568А. Если мастер решил провести монтаж СКС, тогда ему следует выбирать только одну схему, так как каждый её пункт должен быть соблюдён на всех этапах работы.

    Проводка заходит на патч-панель с тыльной стороны, за счёт чего можно без особых усилий выполнить все рекомендации по разделке жил. В связи с определёнными особенностями конструкции, расшивку лучше всего проводить в строгой последовательности. Начинать нужно с гнёзд возле подведённого кабельного жгута. Если это правило не будет учтено, то ножевые контакты могут оказаться просто недоступными для последующей установки.

    Быстрый монтаж РЖ-45

    Все современные розетки принято делить на несколько категорий: одно- и двухмодульны, которые могут быть расположены на стене в специальном коробе или же «стакане». Выбор того или иного варианта зависит от нескольких основных факторов:

    • Разновидность модуля (экранированный либо неэкранированный).
    • Категория модулей розетки.
    • Эстетичность.
    • Месторасположения розетки.
    • Итоговое количество подсоединяемых устройств.

    Кабель категории 5Е обязательно равномерно распределяется и только после этого заделывается в модуль. Во время этой процедуры категорически запрещено заламывать и перегибать провод. Особенно внимательными нужно быть с теми участками кабеля, где нет лишнего свободного пространства для фиксации.

    Обжим витой пары RJ45 в картинках

    Порядок разводки проводов витой пары для разъемов RJ-45 зависит от назначения соединительной линии, технологии и стандарта передачи данных. Ниже приведены рисунки для локальных вычислительных сетей Ethernet для стандартов использующих медный кабель - витые пары (Twisted Pair). Абривиатура таких стандартов как правило имеет вид ##### - TX (например, 10Base-TX, 100Base-TX) Цифра в названии стандарта говорит о несущей частоте передачи данных. Для каждого стандарта используются специальные схемы обжима кабеля, используются различные кабели, применяются специфические ограничения по длинне кабеля и количеству соединителей и коммутирующих устройств.

    Ниже представлен относительно универсальный способ обжима для 10Base-TX и 100Base-TX задействованы лишь оранжевые и зеленые проводки (контакты 1+2 и 3+6). Синюю пару часто используют для телефонных линий (контакты 4+5). Для технологий 1000Base-TX и ряда других менее популярных задействованы 8 контактов, также для Gigabit технологий рекомендую использовать экранированную витую пару.

    При обжимке кабеля RJ-45 используется специальный обжимной инструмент - кримпер.

    Расплетение витых пар должно быть порядка 8-13мм. Со слишком коротким расплетением неудобно работать. Со слишком длинным - коннектор будет держаться менее надёжно. Изоляцию с жил предварительно снимать не нужно. При обжимке кримпером изоляция будет продавлена автоматически. При прокладке кабеля избегайте резких изгибов, которые могут привести к повреждению жил.

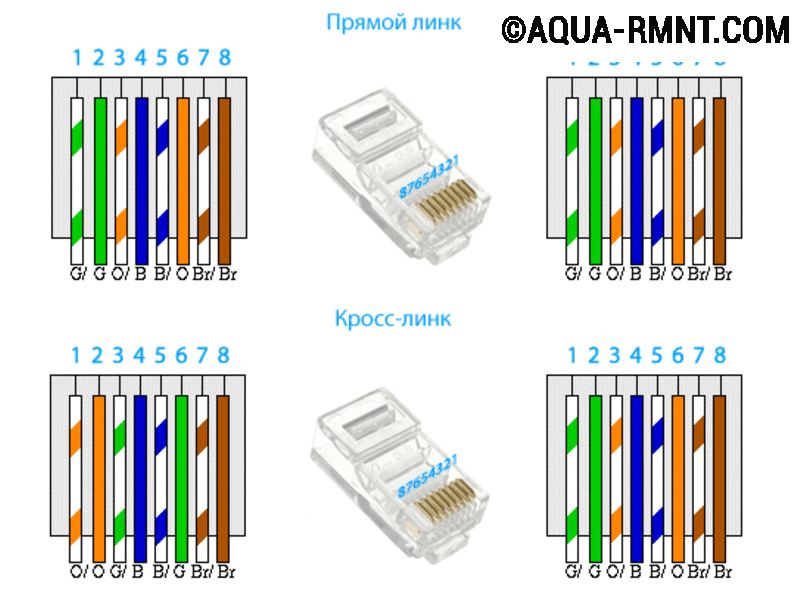

    Прямой порядок обжима витой пары

    Применяется в схемах "компьютер-свитч", когда кабель идёт от рабочей станции к свичу, концентратору или маршрутизатору.

    Кросс-линковый (перекрёстный) порядок

    Применяется в схемах типа "компьютер-компьютер". Позволяет соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров. Меняются местами 2 пары: 1-2 на 3-6.

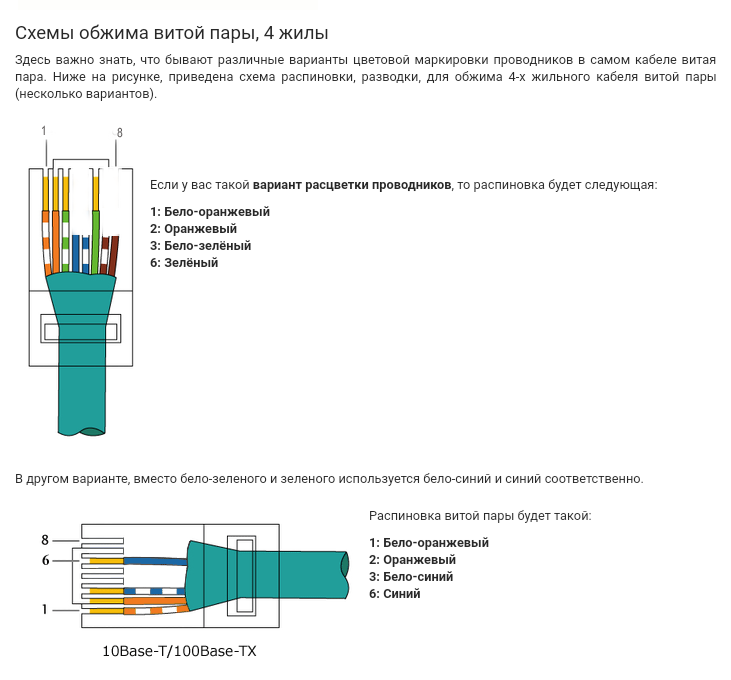

    Далее на картинке приведены варианты обжима 4-хжильного кабеля (2 пары): прямой и кроссовый. Двух пар может быть вполне достаточно для наших локальных сетей, ограничение скорости при этом 100 Мбит/c. Если оборудование не поддерживает скорость более 100 Мбит/c, то наличие 8-ми жил совсем никаких преимуществ не даст. Теоретически 4 пары витой пары обеспечивают скорость до 1000 Мбит/с (1 Gb/s).

    Современное сетевое оборудование поддерживает технологию Auto-MDIX, которая позволяет использовать кабель как с прямой так и с перекрестной обжимкой.

    Видео обжима коннекторов RJ-45:

    Дата добавления: 6 лет назад

    Просмотров: 2.6k

    Распиновка сетевого кабеля роутер компьютер


    Распиновка RJ45. Цветовые схемы обжима (распиновки) кабеля витых пар в вилке RJ-45. Роутер компьютер распиновка

    Сегодня у многих людей в квартире есть компьютер, проведен интернет. Часто возникает потребность подключения компьютера к интернету с помощью кабеля или удлинения провода при переносе пользовательского устройства в другое место. Также может возникнуть желание создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются с помощью создания интернет-сети из специального кабеля.

    Основные понятия

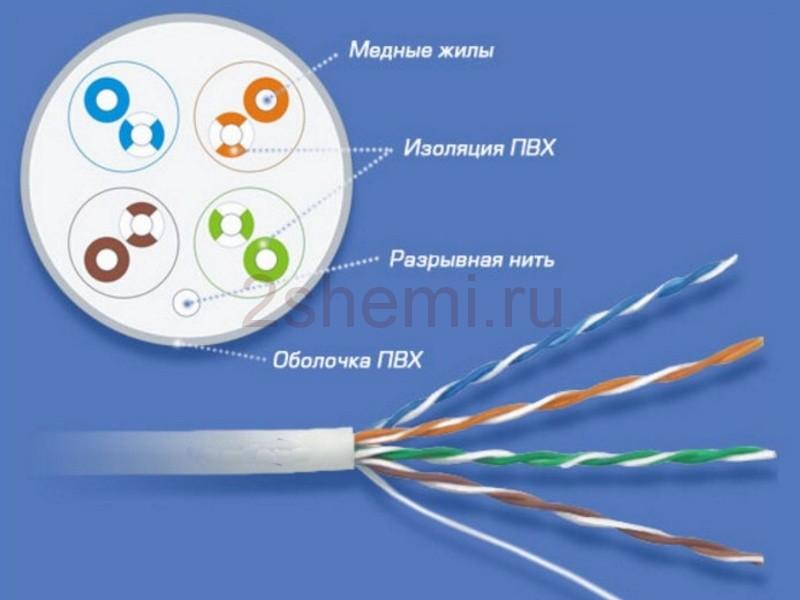

    Особый вид кабеля, предназначенный для изготовления компьютерных и телекоммуникационных сетей, называется «витая пара». Состоит из нескольких пар медных жил в изоляции, скрученных между собой с определенным количеством оборотов на единицу длины. Самая распространенная – 8 жильная витая пара. Все жилы помещены в общую поливинилхлоридную (ПВХ) оболочку.

    Небольшое скручивание или свивание делается для того, чтобы нейтрализовать помехи от электромагнитных излучений, создаваемых самими проводниками и сторонними источниками. Потому что при близком расположении жил создаваемое ими электромагнитное излучение гасится друг об друга, не создавая потерь сигнала. К тому же внешние помехи ловятся двумя скрученными проводниками одинаково, поэтому легко распознаются принимающим устройством и отсекаются. В итоге приходит качественный цифровой сигнал с минимальными потерями.

    Современные компьютерные сети подключаются кабелем пятой категории и выше. Самая распространенная на сегодняшний день модификация кабелей №5 и №5е способна работать с частотой более 100 и 125 МГц, пропуская до 1000 Мб/сек, с сечением жилы 0,5 мм2. Шестая и седьмая категории кабелей применяются для высокоскоростного интернета, обладают пропускной способностью до 10 и до 100 Гб/сек соответственно, и с более толстыми жилами.

    Типы витой пары
    1. UTP – витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
    2. FTP – витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
    3. STP – каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
    4. SF/UTP – витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
    5. S/FTP – каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

    Цвет изоляции кабеля серый – самый широко используемый. Цвет красный или оранжевый – значит изоляция сделана из негорючего материала.

    Два способа опрессовки витой пары

    Компьютерный кабель Rj-45 подсоединяется к устройству посредством коннектора 8P8C (аббревиатура из английских слов 8 положений, 8 соприкосновений). Этот разъем устанавливается на кабель методом обжима витой пары 8 жил по схеме цветов, в зависимости от телекоммуникационных стандартов.

    Стандарт 568-А устарел и чаще всего используется 568-В.

    Следуя схеме, жилы при системе 568-А укладываются так:

    1. Бело-изумрудный.
    2. Изумрудный.
    3. Бело-рыжий.
    4. Голубой.
    5. Бело-голубой.
    6. Рыжий.
    7. Бело-шоколадный
    8. Шоколадный

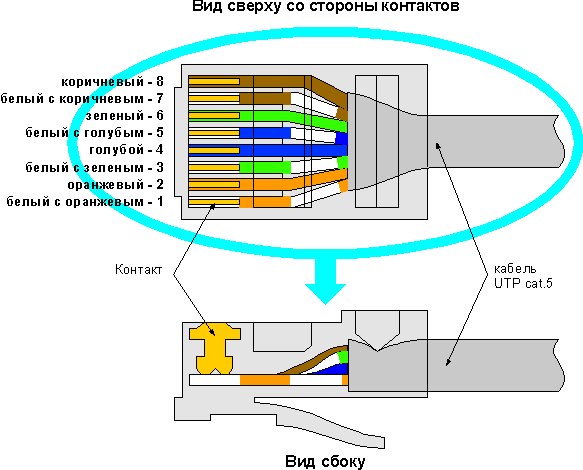

    Порядок цветов при обжиме витой пары по стандарту 568-В такой:

    1. Бело-рыжий.
    2. Рыжий.
    3. Бело-изумрудный.
    4. Голубой.
    5. Бело-голубой.
    6. Изумрудный.
    7. Бело-шоколадный.
    8. Шоколадный.

    В коннекторе имеются восемь желобков, куда укладываются 8 проводов витой пары по цветовой схеме. Распиновка указана выше.

    Сетевые кабели нужны для соединения компьютеров и сетевых устройств в различных сочетаниях. Например, подключить роутер к сети, компьютер к роутеру, два компьютера между собой, сетевой удлинитель, разветвитель, телевизор к роутеру. Существует два варианта изготовления сетевых кабелей.

    Прямое подключение витой пары по цветам

    Первый способ – прямой. Цветовая схема распиновки витой пары 8 проводов может производиться как по стандарту 568 А (когда один и другой концы провода обжаты по типу 568 А), так и по стандарту 568 В (когда один и другой концы провода обжаты по типу 568 В).

    В нашей стране распространен способ 568 В, а в США и Европе чаще всего используется тип 568 А. Единственное различие между этими двумя способами – поменянные местами жилы бело-зеленого с бело-оранжевым цветом и зеленый с оранжевым. Применяется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, роутер, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для соединения сетевых устройств между собой. Скорость передачи информации при такой схеме составляет 1 Гбит/с.

    Схема, Как Обжать Витую Пару RJ-45 - Сетевой Кабель из 8 Жил Для Роутера, Компьютера и Интернета

    Поговорим про то, как обжать экранированный кабель витой пары — сетевой провод интернет с коннектором RJ-45, состоящего из 8 жил. С его помощью которого соединяются между собой роутер, компьютер и другие устройства. В данной статье хочу поделиться схемами с цветами и опытом работы с инструментом, чтобы правильно обжать интернет кабель любой длины своими руками с помощью клещей (кримпера). Кто-то делает это даже с помощью обычной отвертки! Навык пригодится каждому, кто имеет дело с сетевым оборудованием любой категории. Либо просто решил самостоятельно обжать витую пару 8-ми жильного провода. Например, если разболтался коннектор кабеля интернет от провайдера в результате многократных подключений, либо чтобы подсоединить новый компьютер к роутеру.

    Инструменты для обжима витой пары RJ-45 из 8 жил

    Наверняка многие сталкивались с такой ситуацией, когда «вилка» интернет кабеля в ходе эксплуатации замусоливалась, ломалась (особенно часто это происходит с пластмассовой защелкой) — в общем, контакты отходили и интернет плохо работал. Лечится все просто — надо заново обжать сетевой кабель (витую пару) коннектором RJ-45.

    Для этого нам потребуется:

    • Собственно кабель от интернета (Ethernet) — витая пара.
    • Несколько коннекторов RJ-45 для подключения к роутеру (потребуется один, а остальные про запас)
    • Обжимные клещи, или кримпер — специальный инструмент, который можно приобрести на любом радиорынке

    Схемы и цвета распиновки для обжима витой пары сетевого кабеля интернет

    Прежде всего надо определиться, по какой схеме будем обжимать кабель. А их есть две. Надежнее всего посмотреть, как он был обжат раньше — на откусанном коннекторе. Если же обжимаете витую пару с нуля, то придется подумать.

    Схема прямого типа обжима витой пары из 8 жил по цветам

    Прямой тип обжима — подойдет для интернет кабеля или сетевого патчкорда, с помощью которого можно подключить компьютер к роутеру. Называется прямым, потому что оба конца обжимаются одинаково. Поскольку, один конец уже подключен в коробке вашего провайдера, нам нужно проделать эту процедуру только 1 раз. Если же вам надо соединить ПК с роутером, то второй конец обжимаем точно также, как первый — поэтому такой тип и называется «прямым».

    Стоит отметить, что для стандарта Ethernet 100Base-T (скорость до 100 мб/с) используется только 4 проводка — оранжевые и зеленые. Остальные же зарезервированы для более скоростного 1000 Мб-ного стандарта. И для прямого обжима есть еще два подтипа — «A» и «B». Разница между ними в том, что поменяны местами оранжевые и зеленые проводки (вместо оранжевого — зеленый, вместо оранжево-белого — зелено-белый).

    Другой способ обжать витую пару кабеля интернет — перекрестная схема распиновки

    Еще один вид кабеля, который подойдет только для соединения напрямую двух компьютеров — перекрестный или кроссовый (от англ. «cross» — крест). Здесь два конца имеют разный порядок проводов — один по типу «А», а второй по типу «В».

    Как обжать витую пару с помощью инструмента «клещи» — пашагово

    1. Прежде чем обжать витую пару, надо откусить и сохранить старый коннектор — он будет примером нам в дальнейшем.
    2. Далее аккуратно, не повредив «витые пары», очистить конец нового кабеля от изоляции. Для этого можно использовать специальный двойной нож на приобретенных клещах или просто вскрыть и очистить изоляцию перочинным ножиком.
    3. Перед вами окажутся 4 витые пары из 8 цветных жил проводков. Необходимо их отсоединить друг от друга и ровно обкусить, чтобы все они были одной длины.
    4. После этого распрямляем все жилы из сетевого кабеля и складываем их в нужной последовательности соответственно схеме — главное не перепутать цвета проводов витых пар.
    5. Далее самое ответственное — берем в левую руку коннектор защелкой вниз, в правую — сетевой кабель. И аккуратно вставляем в пазы проводки — главное, чтобы не нарушилась их последовательность, иначе ничего не будет работать. При этом общая внешняя оплетка должна войти внутрь коннектора для надежной фиксации и предотвращения повреждения мелких проводков.
    6. Вставляем до упора, после чего берем обжимные клещи, вставляем коннектор в соответствующий «разъем» — их бывает несколько для разных типов кабелей.
    7. Теперь осталось только обжать витую пару — плотно зажимаем клеoи до упора, чтобы проводки на коннекторе прорезали изоляцию и соприкоснулись с проводами из кабеля.

    Если все было сделано правильно, то при подключении патч-корда к компьютеру у вас должен заработать интернет. Как видите, ничего сложного в том, чтобы обжать сетевой кабель нет!

    Видео, как обжать сетевой кабель RJ-45 и подключить витую пару — схемы по цветам

    Для закрепления знаний рекомендую посмотреть наглядное видео, после просмотра которого рекомендую подписаться на обновления блога — обещаю, что Вас ждет еще много интересной практической информации из мира IT технологий.

    Спасибо!Не помогло

    Цены в интернете

    Александр

    Специалист по беспроводным сетям, компьютерной технике и системам видеонаблюдения. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса "Все секреты Wi-Fi"

    Задать вопрос

    схемы использования коннектора RJ-45, распиновка

    Сетевой кабель или витая пара — это специальный провод, который состоит из свитых между собой четырёх пар медных жил. Такое количество жил и сама конструкция помогают снизить влияние всевозможных помех. Обжим сетевого кабеля необходим, чтобы закрепить на нём специальные разъёмы (коннекторы) для подключения к компьютеру. С его помощью создают локальную сеть и связывают устройства между собой.

    Коннектор RJ45

    При обжимке чаще всего используют коннекторы 8P8C с 8 контактами. Чаще всего их называют RJ45. Обжим кабеля сам по себе не сложен, но нужно внимательно выбирать коннектор — некоторые из них используются только профессионалами. Бывают они двух типов:

    • Неэкранированные, которые используются для UTP-проводов;
    • Экранированные — для STP или FTP.

    Также бывают коннекторы со вставкой, но они предназначены только для мягких многожильных проводов. Если провод твёрдый, то использовать их будет крайне неудобно.

    Внутри коннектора есть восемь углублений, предназначенных для проводов. Над ними расположены металлические контакты. Жилы шнура нужно расположить в этих углублениях, а когда коннектор закроется, они соединятся с контактами. Надо положить коннектор защёлкой к себе, контактами вверх, чтобы нумерация была правильной. В таком положении первое углубление будет находиться справа, восьмое — слева. Укладку рекомендуется начинать с первого контакта.

    Существует две основных схемы распределения: EIA/TIA-568А и EIA/TIA-568B. В них по-разному расположены жилы. В сетевом шнуре их всего четыре пары, реже — две. Для таких проводов схема будет иная.

    Варианты обжима

    Существует несколько схем обжима витой пары RJ 45: кроссовый и прямой. Разница в целях использования:

    • Прямой применяется тогда, когда кабель будет использоваться для связи сетевого оборудования (с компьютером или между собой), и подключения клиентского оборудования. Этот способ применяется чаще всего.
    • Кроссовый используют для связи компьютеров между собой. Другое оборудование при этом использоваться не должно. Реже этот способ применяют для связи устройств через порты типа up-link.

    Можно использовать любой способ, но оба конца должны быть обжаты одинаково. Обычно при прямом обжиме используют схему 568В.

    В последнее время популярность набирают кабели, в которых вместо четырёх витых пар есть только две. С их помощью можно подключить только два устройства. В случае если локальный трафик высокий, такой способ применять не желательно, потому что скорость передачи данных снизится с 1 ГБит/с до 100 МБит/с.

    Используются либо оранжевый и зелёный, либо синий и коричневый цвета. Контакты подключаются так же, как и в случае использования всех 8 проводов.

    Чтобы сделать кроссовый кабель, один конец шнура обжимают по схеме 568 В, второй — по 568А. Использовать нужно все провода. Этот способ даёт сравнительно небольшую скорость.

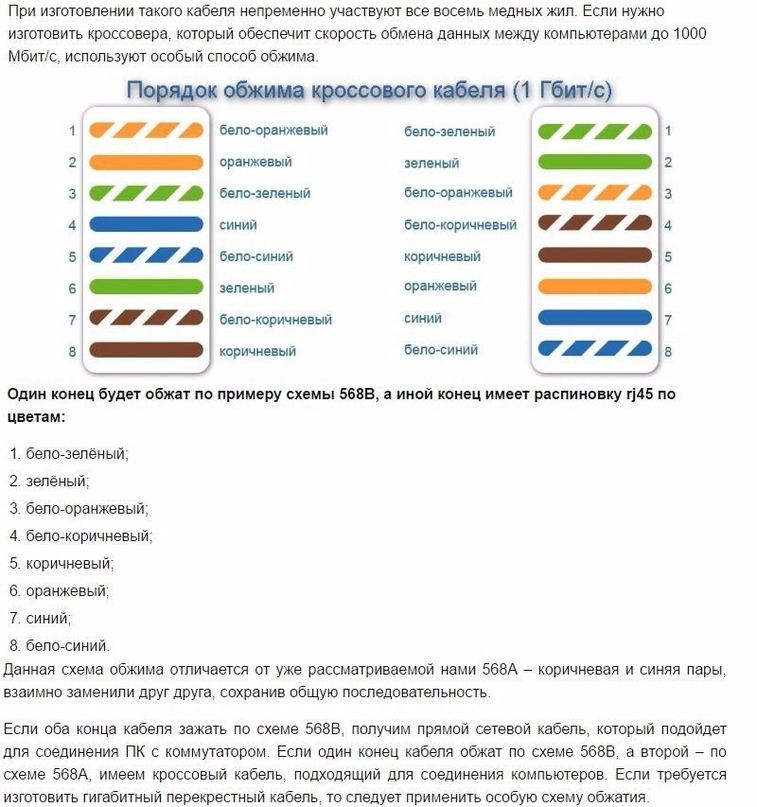

    Для обеспечения более высокой скорости используют специальную схему: один конец кабеля обжимают по цветовой схеме 568В, а распиновка сетевого кабеля на другом конце должна быть такой:

    1. белый с зелёным;
    2. зелёный;
    3. белый с оранжевым;
    4. белый с коричневым;
    5. коричневый;
    6. оранжевый;
    7. синий;
    8. белый с синим.

    Для создания сети из двух или более компьютеров без использования другого оборудования (свичей, роутеров и прочего) используется другая распиновка витой пары.

    Цветовая схема для 8 проводов позволяет соединить два устройства, просто вставив кабель в их сетевые порты. Разные концы обжимаются при этом по разным схемам.

    Необходимый инструмент

    Для обжима витой пары RJ-45 нужен специальный инструмент, он называется обжимные клещи. Другое его название, которое используют специалисты, — кримпер.

    Есть два вида кримперов: рычажные и прессовые. Рычажные (слева на картинке) дешевле, но работать ими сложнее: нужно прилагать физические усилия, но обжатие всё равно получается неровным. Конструкция же вторых подразумевает наличие гребёнки, которая движется перпендикулярно коннектору, устанавливая в него контакты.

    Чтобы обжать кабель, нужно сначала разделить и зачистить витые пары, вставить их в углубления на RJ-45 и всю конструкцию — в паз на кримпере. После этого свести его ручки до упора. Потом нужно прижать защёлку коннектора к корпусу и вынуть её из клещей.

    Способ обжатия без кримпера

    Есть способ, который позволяет обжать кабель без кримпера. Для этого понадобятся тиски (или другое приспособление, которое позволит зафиксировать вилку RJ-45), отвёртка, молоточек. Нужно сначала вставить проводки в контакт, затем зафиксировать его тисками за боковые части. Потом наконечником отвёртки и молотком аккуратно углубить ламели, защёлкнуть зажим кабеля — и всё готово.

    В этом способе важно, чтобы остриё наконечника было не более 55 мм, иначе оно раздавит изолирующие бортики, потому что ламели в коннекторах толщиной 56 мм. Если это произошло, то нужно острым ножом срезать свисающие края, иначе контакты розетки будут цепляться за края, и контакта не будет.

    Применение использованных коннекторов

    Если нужно обжать кабель срочно, а нового коннектора под рукой нет, то можно воспользоваться старым. Для этого нужно зажать тисками фиксатор коннектора и шилом аккуратно поддеть ламели, вытащив их на 1 мм. Потом ножом подрезать защёлку со стороны кабеля, вынуть её и старые витые пары. При этом фиксатор кабеля удаляется, и для того, чтобы закрепить новый, в образовавшееся пространство нужно капнуть силикона или герметика.

    Обжим после удаления старого сетевого шнура происходит так же, как если бы коннекторы были новыми. При необходимости устранения повреждений шнура, или чтобы его удлинить можно, использовать скрутку или спайку вместо того, чтобы обжимать новый кабель. Спайка гораздо надёжнее.

    Прямые кабели UTP

    В этой статье рассматривается общеизвестный кабель неэкранированной витой пары (UTP) и показано, сколько пар состоит из кабелей UTP Cat5 , Cat5e , Cat6 и Cat7 , цветовая кодировка, которой они следуют, разные Существующие стандарты проводки ( T-568A и T-568B ) плюс обозначения номеров контактов для обоих стандартов.

    Мы в основном сосредоточимся на разводке кабелей CAT5e и 6, поскольку они являются наиболее популярными кабелями! Мы также рассмотрим проводку классических телефонных кабелей CAT1.Очень важно понимать стандарты кабельной разводки UTP и понимать, как правильно их подключать.

    Кабельная разводка

    - это основа надежной сети, и ее правильное внедрение с первого раза поможет избежать многих часов разочарований и поиска неисправностей. С другой стороны, если вы имеете дело с сетью с плохим кабелем, эти знания помогут вам найти проблему и более эффективно ее устранить.

    Подключение кабелей UTP

    Теперь посмотрим, как проложены кабели UTP.Есть две популярные схемы подключения, которые сегодня использует большинство людей: T-568A и T-568B . Они отличаются только тем, какие пары с цветовой кодировкой подключены - пары 2 и 3 поменяны местами. Оба работают одинаково хорошо, если вы их не смешиваете. Если вы всегда используете только одну версию, все в порядке, но если вы смешиваете A и B в кабеле, вы получите перекрещенные пары.

    Кабели

    UTP заканчиваются стандартными разъемами, гнездами и панелями. Гнездо / штекер часто называют «RJ-45», но на самом деле это обозначение телефонной компании для «модульного восьмиконтактного разъема», заканчивающегося распиновкой USOC, используемой для телефонов.Штекерный соединитель на конце патч-корда называется «вилкой», а розетка на стенной розетке - «розеткой».

    Рисунок 1. Гнездо RG-45 и штекер / разъем RJ-45

    Как уже было сказано, UTP имеет четырех витых пар проводов. На рисунке показаны пар и цветовых кодов , которые они имеют. Как видите, у f наши пары имеют маркировку:

    Рисунок 2. Цветовые коды и пары кабеля UTP CAT 5, CAT 5e, CAT6, CAT7

    Пары 2 и 3 используются для обычных сетей 10/100 Мбит / с, а пары 1 и 4 зарезервированы. В Gigabit Ethernet , используются все четыре пары .

    На рисунке ниже показан конец кабеля CAT5e с разъемом RJ-45 , который обычно используется для подключения компьютеров к коммутатору. Он также показывает кабель CAT5e без изоляции и определяет четыре витые пары :



    Рис. 3. Кабель UTP CAT5e и зачищенные витые пары

    Кабели

    UTP теперь доступны в различных цветах, что позволяет использовать кабели разного цвета для разных приложений.

    Рис. 4. Кабели UTP разного цвета

    T-568A и T-568B 4-парное подключение

    Ethernet обычно передается в восьмижильных кабелях с восьмиконтактными модульными вилками и гнездами. Стандартный разъем называется «RJ-45» и похож на стандартный модульный телефонный разъем RJ-11, за исключением того, что он немного шире, чтобы иметь больше контактов.

    Примечание. Имейте в виду, что схемы подключения, о которых мы собираемся говорить, предназначены только для прямых кабелей.

    Восьмижильный кабель для передачи данных содержит четыре пары проводов. Каждая пара состоит из однотонного провода и белого провода с полосой того же цвета. Пары скручены вместе. Для обеспечения надежности по Ethernet не следует их раскручивать больше, чем необходимо (около 1 см). Пары, предназначенные для Ethernet 10 и 100 Мбит / с, имеют оранжевый и зеленый цвет. Две другие пары, коричневая и синяя, используются, когда поддерживается Gigabit Ethernet, или могут использоваться для второй линии 10/100 Ethernet или для телефонных соединений.Следует отметить, что прокладка второй Ethernet или телефонной линии через существующий кабель UTP не рекомендуется, поскольку UTP не был разработан для таких приложений.

    Существует два стандарта разводки для кабелей UTP, которые называются «T568A» (также называемые «EIA») и «T568B» (также называемые «AT&T» и «258A»). Единственное различие между двумя стандартами - это проводка двух пар из четырех, которые меняются местами, как показано ниже.

    Т-568А должен стать стандартом для новых установок, а Т-568В - приемлемой альтернативой.Однако большая часть стандартного оборудования для передачи данных и кабелей, похоже, соответствует спецификации T568B. T568B также является стандартом AT&T. Совершенно правильно использовать любой из стандартов проводки, однако следует обратить особое внимание на то, чтобы один и тот же стандарт использовался во всей кабельной инфраструктуре. Для существующих установок лучше сначала проверить, какой из двух стандартов используется, и продолжить работу с этим стандартом.

    Обозначение номеров контактов для T568B

    Обратите внимание, что нечетные номера контактов всегда белого цвета с полосами (1,3,5,7).Провода подключаются к 8-контактным разъемам RJ-45, как показано ниже:

    Рисунок 5. Разъем и гнездо RJ-45 с распиновкой EIA / TIA 568B


    В следующей таблице приведены цветовые коды, номера пар и их функции для спецификации электропроводки T568B:

    Рисунок 6. T568B Конфигурация распиновки, цветовой код, пары и их функции

    Настенная розетка может быть подключена в другой последовательности, потому что внутри розетки провода часто перекрещиваются.Разъем должен иметь схему подключения или, по крайней мере, обозначать номера контактов.

    Обратите внимание, что синяя пара находится на центральных контактах; эта пара преобразуется в пару красный / зеленый для обычных телефонных линий, которые также находятся в центральной паре RJ-11 (зеленый = белый / синий, красный = синий).

    Обозначение номеров контактов для T568A

    Спецификация T568A меняет местами оранжевые и зеленые соединения, так что пары 1 и 2 находятся на центральных четырех контактах , что делает его более совместимым с голосовыми соединениями телефонной компании.(Обратите внимание, что в разъеме RJ-11 вверху пары 1 и 2 находятся на четырех центральных контактах.) На рисунках показан порядок цветов в T568A :

    Рисунок 7. Разъем и гнездо RJ-45 с распиновкой EIA / TIA 568A

    В следующей таблице приведены цветовые коды, номера пар и их функции для спецификации электропроводки T568B:

    Рисунок 8. T568A Распиновка, цветовой код, пары и их функциональность


    На диаграмме ниже показано сравнение 568A и 568B:

    Рисунок 9.Сравнение схем подключения и распиновки T568A и T568B. Передняя сторона разъемов RJ-45 показана

    Где они используются?

    Наиболее распространенное применение прямого кабеля - это соединение между ПК и концентратором или коммутатором. В этом случае ПК подключается непосредственно к концентратору или коммутатору, который автоматически переключает кабель внутри с помощью специальных цепей. В случае кабеля CAT1, который обычно используется в телефонных линиях, используются только два провода.Для этого не требуется специального кроссовера, поскольку телефоны подключаются непосредственно к телефонной розетке.

    Рис. 10. Распиновка прямого кабеля UTP CAT5 / CAT5e

    На рисунке выше показан стандартный прямой кабель CAT5e, используемый для подключения ПК к концентратору или коммутатору. Вы можете ожидать, что TX + одной стороны будет подключаться к TX + другой стороны, но это не так. Когда вы подключаете ПК к концентратору, концентратор автоматически переключает кабель, используя свои внутренние цепи.В результате контакт 1 компьютера (это TX +) подключается к контакту 1 концентратора (который подключается к RX +). Это происходит и с остальными выводами.

    Если концентратор не перекрестил распиновки , используя свои внутренние схемы (это происходит, когда вы используете порт восходящей связи на концентраторе), то контакт 1 от ПК (который является TX +) будет подключаться к контакту 1 концентратора (в данном случае это будет TX +). Таким образом, независимо от того, что мы делаем с портом концентратора (восходящим или обычным), сигналы, назначенные на восемь контактов на стороне ПК, всегда остаются неизменными.Однако распиновка концентратора будет меняться в зависимости от того, установлен ли порт на нормальный или восходящий.

    В этой статье рассматривается UTP Straigh-thru разводка выводов кабеля и схемы подключения для стандартов T568A и T568B . Мы проверили пары кабелей UTP вместе с их цветовыми кодами, а также разъемы RJ-45 и jack .

    Далее - Перекрестный кабель UTP CAT5 или обратная связь с сетевым кабелем Секция

    Типы и характеристики сетевых кабелей

    В этом руководстве подробно объясняются типы сетевых кабелей, используемых в компьютерных сетях.Изучите спецификации, стандарты и характеристики коаксиального кабеля, кабеля витой пары и оптоволоконного кабеля.

    Для соединения двух или более компьютеров или сетевых устройств в сети используются сетевые кабели. Есть три типа сетевых кабелей; коаксиальный, витая пара и оптоволоконный.

    Коаксиальный кабель

    Этот кабель содержит проводник, изолятор, оплетку и оболочку. Оболочка покрывает оплетку, оплетка покрывает изоляцию, а изоляция покрывает провод.

    На следующем изображении показаны эти компоненты.

    Оболочка

    Это внешний слой коаксиального кабеля. Он защищает кабель от физических повреждений.

    Плетеный щит

    Этот экран защищает сигналы от внешних помех и шума. Этот щит сделан из того же металла, что и сердечник.

    Изоляция

    Изоляция защищает сердечник. Он также удерживает сердечник отдельно от плетеного экрана.Поскольку и сердечник, и плетеный экран используют один и тот же металл, без этого слоя они будут касаться друг друга и создавать короткое замыкание в проводе.

    Проводник

    Проводник передает электромагнитные сигналы. По проводнику коаксиальный кабель можно разделить на два типа; одножильный коаксиальный кабель и многожильный коаксиальный кабель.

    В одножильном коаксиальном кабеле используется один центральный металлический (обычно медный) проводник, а в многожильном коаксиальном кабеле используется несколько тонких металлических жил.На следующем изображении показаны оба типа кабеля.

    Коаксиальные кабели в компьютерных сетях

    Коаксиальные кабели изначально не предназначались для компьютерных сетей. Эти кабели были разработаны для общих целей. Они использовались еще до появления компьютерных сетей. Они до сих пор используются, даже если их использование в компьютерных сетях полностью прекращено.

    На заре создания компьютерных сетей, когда для компьютерных сетей не было выделенных медиа-кабелей, сетевые администраторы начали использовать коаксиальные кабели для построения компьютерных сетей.

    Из-за низкой стоимости и длительного срока службы коаксиальные кабели использовались в компьютерных сетях почти два десятилетия (80-е и 90-е годы). Коаксиальные кабели больше не используются для построения компьютерных сетей любого типа.

    Технические характеристики коаксиальных кабелей

    Коаксиальные кабели используются в течение последних четырех десятилетий. За эти годы на основе нескольких факторов, таких как толщина оболочки, металл проводника и материал, используемый для изоляции, были созданы сотни спецификаций, определяющих характеристики коаксиальных кабелей.

    Из этих спецификаций только некоторые из них использовались в компьютерных сетях. В следующей таблице перечислены их.

    Тип Ом AWG Проводник Описание
    RG-6 сеть 75 предоставляем услуги кабельного Интернета и кабельного телевидения на большие расстояния.
    RG-8 50 10 Твердая медь Используется в самых ранних компьютерных сетях. Этот кабель использовался как магистральный кабель в топологии шины. В стандартах Ethernet этот кабель обозначен как кабель 10base5 Thicknet.
    RG-58 50 24 Несколько тонких медных жил Этот кабель тоньше, легче в обращении и установке, чем кабель RG-8. Этот кабель использовался для соединения системы с магистральным кабелем.В стандартах Ethernet этот кабель обозначен как кабель 10base2 Thinnet.
    RG-59 75 20-22 Сплошная медь Используется в кабельных сетях для предоставления услуг на короткие расстояния.
    • Коаксиальный кабель использует рейтинг RG для измерения материалов, используемых для экранирования и проводящих жил.
    • RG - это радиогид. Коаксиальный кабель для передачи в основном использует радиочастоты.
    • Импеданс - это сопротивление, управляющее сигналами.Выражается в омах.
    • AWG - это американский калибр проводов. Он используется для измерения размера сердечника. Чем больше размер AWG, тем меньше диаметр жилы.

    Кабели витой пары

    Кабель витая пара был разработан в первую очередь для компьютерных сетей. Этот кабель также известен как Ethernet-кабель . Практически все современные компьютерные сети LAN используют этот кабель.

    Этот кабель состоит из пар изолированных медных проводов с цветной маркировкой.Каждые два провода скручены друг вокруг друга, образуя пару. Обычно бывает четыре пары. Каждая пара имеет один однотонный провод и один цветной провод с изоляцией. Сплошные цвета - синий, коричневый, зеленый и оранжевый. В полосатом цвете сплошной цвет смешивается с белым.

    В зависимости от того, как пары зачищены в пластиковой оболочке, существует два типа витых пар; UTP и STP.

    В кабеле UTP ( неэкранированная витая пара ) все пары заключены в одну пластиковую оболочку.

    В кабеле STP ( экранированная витая пара ) каждая пара обернута дополнительным металлическим экраном, а затем все пары обернуты в единую внешнюю пластиковую оболочку.

    Сходства и различия между кабелями STP и UTP

    • И STP, и UTP могут передавать данные со скоростью 10 Мбит / с, 100 Мбит / с, 1 Гбит / с и 10 Гбит / с.
    • Поскольку кабель STP содержит больше материалов, он дороже кабеля UTP.
    • Оба кабеля используют одинаковые модульные разъемы RJ-45 (зарегистрированный разъем).
    • STP обеспечивает большую устойчивость к шумам и электромагнитным помехам, чем кабель UTP.
    • Максимальная длина сегмента для обоих кабелей составляет 100 метров или 328 футов.
    • Оба кабеля могут вмещать до 1024 узлов в каждом сегменте.

    На следующем изображении показаны оба типа кабеля витая пара.

    Чтобы узнать, как кабели витой пары используются в сети LAN, вы можете проверить это руководство.

    Кабельная витая пара

    В этом руководстве объясняется, как работает кабель витой пары и как он используется для подключения различных сетевых устройств в сети.

    TIA / EIA определяет стандарты для кабеля витой пары. Первые стандарты были выпущены в 1991 году, известные как TIA / EIA 568 . С тех пор эти стандарты постоянно пересматривались, чтобы охватить новейшие технологии и разработки средств передачи.

    TIA / EIA 568 делит кабель витой пары на несколько категорий. В следующей таблице перечислены наиболее распространенные и популярные категории кабеля витая пара.

    Категория / наименование кабеля Максимальная поддерживаемая скорость Пропускная способность / скорость сигналов поддержки Стандарт Ethernet Описание
    Mбит / с 1 Mбит / с Не используется для передачи данных Этот кабель содержит только две пары (4 провода).Этот кабель использовался в телефонной сети для передачи голоса.
    Cat 2 4 Мбит / с 10 МГц Token Ring Этот кабель и все остальные кабели имеют не менее 8 проводов (4 пары). Этот кабель использовался в сети Token-Ring.
    Cat 3 10 Мбит / с 16 МГц 10BASE-T Ethernet Это первый кабель Ethernet, который использовался в сетях LAN.
    Cat 4 20 Мбит / с 20 МГц Token Ring Этот кабель использовался в продвинутых сетях Token-Ring.
    Cat 5 100 Мбит / с 100 МГц 100BASE-T Ethernet Этот кабель использовался в современных (быстрых) сетях LAN.
    Cat 5e 1000 Мбит / с 100 МГц 1000BASE-T Ethernet Этот кабель / категория является минимальным требованием для всех современных сетей LAN.
    Cat 6 10 Гбит / с 250 МГц 10GBASE-T Ethernet В этом кабеле используется пластиковый сердечник для предотвращения перекрестных помех между витой парой.Также используется огнестойкая пластиковая оболочка.
    Cat 6a 10 Гбит / с 500 МГц 10GBASE-T Ethernet Этот кабель снижает затухание и перекрестные наводки. Этот кабель также потенциально снимает ограничение по длине. Это рекомендуемый кабель для всех современных сетей Ethernet LAN.
    Cat 7 10 Гбит / с 600 МГц Еще не разработан Этот кабель закладывает основу для дальнейшего развития.В этом кабеле используется несколько витых пар, и каждая пара экранирована пластиковой оболочкой.
    • Категории 1, 2, 3, 4, 5 устарели и не используются ни в одной современной сети LAN.
    • Cat 7 по-прежнему является новой технологией и широко не используется.
    • Cat 5e, 6, 6a - это обычно используемые кабели с витой парой.

    Волоконно-оптический кабель

    Этот кабель состоит из сердечника, оболочки, буфера и оболочки. Ядро сделано из тонких нитей стекла или пластика, которые могут передавать данные на большие расстояния.Сердечник заворачивается в оболочку; Облицовка оборачивается буфером, а буфер - оболочкой.

    • Ядро передает сигналы данных в виде света.
    • Облицовка отражает свет обратно к сердцевине.
    • Буфер защищает свет от утечки.
    • Оболочка защищает кабель от физических повреждений.

    Оптоволоконный кабель полностью невосприимчив к электромагнитным и радиочастотным помехам. По этому кабелю можно передавать данные на большое расстояние с максимальной скоростью.Он может передавать данные на расстояние до 40 километров со скоростью 100 Гбит / с.

    Волоконно-оптический кабель использует свет для передачи данных. Он отражает свет от одной конечной точки к другой. В зависимости от того, сколько лучей света передается в данный момент времени, существует два типа волоконно-оптических кабелей; SMF и MMF.

    SMF (одномодовое волокно) оптический кабель

    Этот кабель передает только один луч света. Он более надежен и поддерживает гораздо более высокую пропускную способность и большие расстояния, чем кабель MMF.Этот кабель использует лазер в качестве источника света и излучает свет с длиной волны 1300 или 1550 нанометров.

    Оптический кабель MMF (многомодовое волокно)

    Этот кабель переносит несколько лучей света. Из-за наличия нескольких лучей этот кабель передает гораздо больше данных, чем кабель SMF. Этот кабель используется на меньших расстояниях. В этом кабеле в качестве источника света используется светодиод, который передает свет с длиной волны 850 или 1300 нанометров.

    Вот и все для этого руководства. В следующей части этой статьи мы разберемся с типами разъемов, которые используются для подключения кабелей к сетевым устройствам.Если вам нравится это руководство, не забудьте поделиться им с друзьями в любимом социальном канале.

    Сетевые и коммуникационные кабели для питания вашего Интернета

    Сетевые и коммуникационные кабели для работы в Интернете

    В зависимости от физического уровня, топологии и размера сети необходимы разные сетевые кабели. Можете ли вы выяснить, какой тип соединительного кабеля и разъема сетевого кабеля использовать? В этой статье будут представлены некоторые распространенные типы сетевых кабелей и их характеристики.

    Сетевые и коммуникационные кабели - это сетевое оборудование, используемое для подключения одного сетевого устройства к другим сетевым устройствам. Например, подключение двух или более компьютеров для совместного использования принтеров и сканеров; подключение нескольких серверов к коммутатору доступа. Ассортимент охватывает кабели данных и кабели Ethernet в сборе, включая кабель витой пары, коаксиальный кабель, оптоволоконный кабель, линию электропередачи и т. Д. Кабель витой пары, коаксиальный кабель и оптоволоконный кабель - это категории, которые упоминаются чаще всего.

    Что такое витая пара и стандарты на ее кабели

    Кабельная система с витой парой - это тип проводки, при которой два проводника (обычно медные) одной цепи скручены вместе. Почему пары скручены? Поскольку два провода несут одинаковые и противоположные сигналы, одна пара может вызывать перекрестные помехи в другой, и эффект усиливается по длине кабеля, что плохо для передачи сигнала. Скручивание пар уменьшает перекрестные помехи между линиями.Кабельная витая пара часто используется в сетях передачи данных для соединений короткой и средней длины из-за относительно более низкой стоимости по сравнению с оптоволоконным и коаксиальным кабелями.

    Сравнение экранированной витой пары и неэкранированной витой пары

    Сетевые кабели на витой паре часто экранируются, чтобы предотвратить электромагнитные помехи. Витая пара с экраном называется экранированной витой парой (STP). В отличие от STP, неэкранированная витая пара (UTP) не экранирована.

    Кабель STP также делится на общий экран и индивидуальный экран. Отдельная экранированная витая пара покрывается алюминиевой фольгой для каждой витой пары или квадрата. Этот тип экранирования защищает кабель от внешних электромагнитных помех (EMI), входящих в кабель или выходящих из него, а также защищает соседние пары от перекрестных помех. В целом экранированная витая пара имеет общий экран из фольги или оплетки на всех парах кабеля витой пары 100 Ом. Этот тип экранирования помогает предотвратить попадание или выход электромагнитных помех из кабеля.Один кабель STP может иметь как общее, так и индивидуальное экранирование.

    Рисунок 1: конструкция экранированной витой пары.

    Кабель UTP без экранирования более подвержен внешним помехам. По этой причине этот тип кабеля чаще используется в телефонных системах внутри помещений. Уличные телефонные кабели содержат сотни или тысячи пар. Пары, которые имеют одинаковую скорость скрутки в кабеле, могут испытывать некоторую степень перекрестных помех, поэтому пары проводов обычно тщательно выбираются в большом кабеле, чтобы уменьшить перекрестные помехи.

    В большинстве кабелей UTP используются разъемы RJ45, которые выглядят как телефонные разъемы (RJ11), но имеют восемь проводов вместо четырех.

    Рисунок 2: Разъем RJ45 (вверху) и адаптер RJ45 (вверху).

    Ближайшая к нам витая пара: кабель Ethernet

    Кабель Ethernet - это типичный тип витой пары и, вероятно, самый знакомый нам. В следующей таблице представлена ​​основная информация о некоторых типах сетевых кабелей.

    Таблица 1: типы кабелей Ethernet витая пара.

    Имя Типовая конструкция Полоса пропускания Приложения
    Кошка 3 UTP 16 МГц 10BASE-T и 100BASE-T4 Ethernet
    Кошка 4 UTP 20 МГц Token Ring 16 Мбит / с
    Кошка 5 UTP 100 МГц 100BASE-TX и 1000BASE-T Ethernet
    Кот 5e UTP 100 МГц 100BASE-TX и 1000BASE-T Ethernet
    Кошка 6 STP 250 МГц 10GBASE-T Ethernet
    Cat 6a STP 500 МГц 10GBASE-T Ethernet
    Кошка 7 STP 600 МГц 10GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю
    Cat 7a STP 1000 МГц 10GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю
    Кошка 8/8.1 STP 1600-2000 МГц 40GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю
    Кошка 8.2 STP 1600-2000 МГц 40GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю

    Кабельная витая пара: T568A или T568B?

    Для кабелей с витой парой обычно используются два стандарта подключения: T568A и T568B.Это телекоммуникационные стандарты TIA и EIA, которые определяют расположение контактов для разъемов (часто RJ45) на сетевых кабелях UTP или STP. Номер 568 указывает на порядок, в котором провода в кабеле витой пары заканчиваются и присоединяются к разъему. Сигнал одинаков для обоих.

    Номера контактов читаются слева направо, а язычок разъема направлен вниз. Обратите внимание, что распиновка остается прежней, единственная разница заключается в цветовой кодировке проводки.

    Рисунок 3: Стандарты проводки T568A и T568B для кабелей с витой парой.

    Коаксиальный кабель: не просто видеокабель

    Коаксиальный кабель - это тип кабеля, который имеет внутренний проводник, окруженный трубчатым изоляционным слоем, окруженный трубчатым проводящим экраном. Внутренний проводник и внешний экран имеют общую геометрическую ось. Многие коаксиальные кабели имеют изолирующую внешнюю оболочку или оболочку.

    Рисунок 4: конструкция коаксиального кабеля.

    Почему коаксиальный кабель подходит для радиопередачи?

    Коаксиальный кабель используется в качестве линии передачи радиочастотных (RF) сигналов. Его приложения включают фидеры, соединяющие радиопередатчики и приемники с их антеннами, подключения к компьютерной сети, цифровое аудио и распределение сигналов кабельного телевидения. Коаксиальный кабель имеет очевидное преимущество перед другими типами линий радиопередачи. В хорошем коаксиальном кабеле электромагнитное поле, несущее сигнал, существует только в пространстве между внутренним проводником и внешним проводящим экраном.По этой причине коаксиальные кабели разрешается прокладывать рядом с металлическими объектами без потерь мощности, которые возникают в других типах линий радиопередачи.

    Широко используемые типы коаксиальных разъемов

    Многие типы разъемов кабеля Ethernet доступны в аудио-, цифровой, видео-, радиочастотной и микроволновой промышленности, каждый из которых предназначен для определенной цели и приложения. Следует учитывать количество циклов подключения-разъединения, которое пара разъемов может выдержать, продолжая работать должным образом.Вот несколько распространенных типов коаксиальных разъемов.

    Таблица 2: типы коаксиальных разъемов.

    Возможный оптоволоконный кабель

    Волоконно-оптические кабели являются отличной средой передачи благодаря высокой пропускной способности данных и поддержке больших расстояний. Незаменим в любой оптоволоконной сети. Он имеет стекловолоконный сердечник с резиновым внешним покрытием и использует лучи света, а не электрические сигналы для передачи данных. Поскольку свет не ослабевает с расстоянием, как электрические сигналы, эти кабели могут проходить на расстояниях, измеряемых в километрах, со скоростью передачи от 10 Мбит / с до 100 Гбит / с или выше.

    Рис. 5: разрез оптоволоконного кабеля.

    Размер сердечника волокна имеет значение: SMF и MMF

    Внутреннее волокно может быть одномодовым или многомодовым. Обычно сердцевина одномодового волокна имеет ширину 9/125 мкм, тогда как сердцевина многомодового волокна может иметь ширину 62,5 / 125 мкм или 50/125 мкм. Только ранний OM1 представляет собой волокно 62,5 / 125 мкм, более поздние поколения OM2, OM3, OM4, OM5 - волокно 50/125 мкм. Буквы «ОМ» обозначают оптический многомодовый режим. Для высокоскоростной передачи можно использовать как многомодовое волокно (MMF), так и одномодовое волокно (SMF).MMF часто предназначен для короткой досягаемости, а SMF - для большой досягаемости.

    Рисунок 6: диаметры сердцевины многомодового и одномодового волокна.

    Множественные волоконно-оптические соединители

    Волоконно-оптические кабели могут быть оконцованы различными типами оптоволоконных разъемов, которые можно подключать к разным портам устройств. На рисунке ниже показаны некоторые распространенные типы оптоволоконных разъемов, и наиболее часто используются три типа LC, SC и ST.

    Рисунок 7: распространенные типы оптоволоконных разъемов.

    Кроме того, существует тип многоволоконного разъема MTP / MPO (Multi-fiber Push On). Он разработан для приложений с более высокой пропускной способностью, таких как 40GbE и 100GbE. Версии с 12 и 24 волокнами в настоящее время используются для прямого подключения к приемопередатчикам 40G и 100G, а также используются в распределительных сетях с высокой плотностью волокон. Также доступны версии с более высокими волокнами (48, 72 волокна), но их использование и развертывание в настоящее время ограничено.

    Рисунок 8: 12-волоконный и 24-волоконный интерфейсы разъема MTP / MPO.

    Резюме

    Это краткое руководство по распространенным типам сетевых кабелей и разъемов. Более глубокую интерпретацию любого типа вышеупомянутых кабелей также можно найти на нашей странице или вы можете изучить их, выполнив поиск в Интернете. Знание сетевых и коммуникационных кабелей принесет пользу как в нашей повседневной жизни, так и при строительстве сетей, поскольку ассортимент охватывает как кабели для домашнего использования, так и кабели для большой инфраструктуры.

    25 пар Цветовой код

    25-парный цветовой код используется для идентификации отдельных проводников в телекоммуникационном кабеле витой пары.Цвета нанесены на изоляцию жил. Первый цвет ( первичных, ) выбирается из одной группы из пяти цветов, а другой ( вторичный, ) цвет из второй группы из пяти цветов, что дает 25 комбинаций двух цветов. Цвет наконечника всегда ставится первым, а пары никогда не должны разделяться.

    Первичный: Наконечник (+) Белый Красный Черный Желтый Фиолетовый 'A' провод
    : ) Синий Оранжевый Зеленый Коричневый Сланцевый Провод «B»

    Примечание: Телекоммуникационное оборудование имеет «положительное заземление»: наконечник составляет 0 В постоянного тока относительно земли ( земля), кольцо - от -48 до -52 В постоянного тока.

    Пары цветов:

    Белый / Синий представляет пару 1: например, белый с синей полосой - кончик, синий с белой полосой - кольцо.
    Фиолетовый / Сланцевый представляет пару 25: например, Фиолетовый с Сланцевой полосой - кончик, Сланец с Фиолетовой полосой - это кольцо.

    Желтый
    Кольцевые проводники
    Концевые проводники Синий Оранжевый Зеленый Коричневый Сланцевый
    Белый 1 1
    Красный 6 7 8 9 10
    Черный 11 12 13 14 15
    18 19 20
    Фиолетовый 21 22 23 24 25

    Группы связующих:

    Для кабелей с более чем 25 парами каждая группа из 25 пар связывается цветной связкой, соответствующей тому же цветовому коду, например: синяя / белая связующая группа является первой, содержащей пары кабелей с 1 по 25.Это поддерживает до 625 пар (25 папок x 25 пар в пачке = 625 пар), хотя фиолетовый / грифельный не используется (следовательно, 600 пар). При использовании кабеля длиной 100 пар (или меньше) часто отмечается только цвет кольца.

    Что такое кабель «витая пара» и почему он важен?

    Автор: Стюарт Свит 23 июня 2017 г.

    Это везде. Кабель витой пары используется для каждого сетевого провода в вашем доме или офисе. Когда вы смотрите на него, легко понять, почему кабель витой пары - это один кабель, состоящий из отдельных меньших кабелей, и каждая пара кабелей (обычно один с однотонной оболочкой, а другой с такой же цветной оболочкой, смешанной с белым) является скручены вместе.Если вокруг кабеля нет оплетки, это называется «неэкранированная витая пара», и вы, возможно, слышали этот термин (UTP), используемый для обозначения сетевых кабелей в прошлом.

    Но почему это там? Вроде скручивать провода - пустая трата времени. Конечно, легче увидеть, какой кабель к какому идет, но цветная внешняя оболочка сделает это за вас. Оказывается, для существования кабеля витая пара есть веская причина.

    На заре телефонной проводки инженеры заметили помехи от одной линии к другой на опоре.Простая замена проводов, когда они пересекали полюс, на самом деле немного помогло с помехами. По мере того, как кабели пересекаются, шум, который они создают, по отдельности нейтрализуется. Там довольно много инженерной теории, но дело в том, что простое пересечение двух телефонных линий, когда они пересекают вершину телефонного столба, улучшает их работу.

    Фактически та же теория используется в сетевых кабелях. Повторное пересечение пар кабелей (их скручивание) помогает устранить шум, и поэтому кабели могут оставаться неэкранированными.Это делает их тоньше и с ними легче работать. Представьте, что вам приходилось работать с кабелем толщиной 1/2 дюйма каждый раз, когда вы подключали компьютер. В старых офисных телефонных системах, которые во многих отношениях были предшественниками сегодняшней компьютерной проводки, это то, что у вас было.

    Это типичный офисный телефонный кабель того типа, который использовался до конца 20 века. Хотели бы вы использовать это каждый раз, когда подключаете компьютер к Интернету? Витая пара - действительно одно из тех маленьких изобретений, которые просто делают все лучше.

    Модули 4-7

    : ответы на экзамен по концепциям Ethernet

    Модули 4–7: Полные ответы на экзамен по концепциям Ethernet
    1. Что будет делать хост в сети Ethernet, если он получит кадр с MAC-адресом назначения, который не соответствует его собственному MAC-адресу?

    • Фрейм будет отброшен.
    • Он пересылает кадр следующему хосту.
    • Удалит рамку с носителя.
    • Будет отключен кадр канала данных для проверки IP-адреса назначения.

    2. Что такое auto-MDIX?

    • тип коммутатора Cisco
    • разъем Ethernet типа
    • тип порта на коммутаторе Cisco
    • функция, которая определяет тип кабеля Ethernet

    3. Какие две функции или операции выполняет подуровень MAC? (Выберите два.)

    • Он отвечает за управление доступом к среде передачи.
    • Он выполняет функцию программного обеспечения драйвера сетевой карты.
    • Добавляет заголовок и трейлер для формирования PDU уровня 2 OSI.
    • Он обрабатывает связь между верхним и нижним уровнями.
    • Добавляет управляющую информацию к данным уровня сетевого протокола.

    4. Какой тип адреса 01-00-5E-0A-00-02?

    • адрес, который достигает каждого хоста в локальной подсети
    • адрес, который достигает одного конкретного хоста
    • адрес, который достигает каждого хоста в сети
    • адрес, который достигает определенной группы хостов

    5.Сопоставьте ситуацию с соответствующим использованием сетевых носителей.

    6. Сетевой администратор измеряет передачу битов по магистрали компании для критически важного финансового приложения. Администратор замечает, что пропускная способность сети оказывается ниже ожидаемой. Какие три фактора могут повлиять на разницу в пропускной способности? (Выберите три.)

    • объем трафика, который в настоящее время проходит через сеть
    • сложность метода инкапсуляции, применяемого к данным
    • тип трафика, проходящего через сеть
    • задержка, которая создается количеством сетевых устройств, через которые данные проходят
    • пропускная способность WAN-соединения с Интернетом
    • надежность инфраструктуры Gigabit Ethernet магистрали

    7.Каковы две характеристики оптоволоконного кабеля? (Выберите два.)

    • На него не влияют EMI или RFI.
    • Каждая пара кабелей обернута металлической фольгой.
    • Он сочетает в себе методы отмены, экранирования и скручивания для защиты данных.
    • Обычно он содержит 4 пары оптоволоконных проводов.
    • Это дороже кабеля UTP.

    8. Какова основная роль физического уровня в передаче данных по сети?

    • создают сигналы, которые представляют биты в каждом кадре на носителе
    • обеспечивает физическую адресацию устройств
    • определяет путь, по которому пакеты проходят через сеть
    • управление доступом к данным носителя

    Explanation: Физический уровень OSI предоставляет средства для транспортировки битов, составляющих кадр, по сетевому носителю.Этот уровень принимает полный кадр с уровня канала данных и кодирует его как серию сигналов, которые передаются на локальный носитель.

    9. Что вызывает перекрестные помехи в кабельных парах при использовании в сети неэкранированной медной витой пары?

    • магнитное поле вокруг соседних пар проводов
    • Использование плетеной проволоки для экранирования соседних пар проводов
    • отражение электрической волны от дальнего конца кабеля
    • коллизия, вызванная двумя узлами, пытающимися одновременно использовать носитель

    Пояснение: Перекрестные помехи - это тип шума или помех, возникающих, когда передача сигнала по одному проводу мешает другому проводу.Когда ток течет по проводу, создается магнитное поле. Создаваемое магнитное поле будет взаимодействовать с сигналом, передаваемым по соседнему проводу.

    10. См. Рисунок. Какой тип кабеля показан?

    Пояснение: Сетевые кабели включают различные типы кабелей:
    • Кабель UTP состоит из четырех пар проводов с цветовой кодировкой, которые были скручены вместе и затем заключены в гибкую пластиковую оболочку.
    • В кабеле
    • STP используются четыре пары проводов, каждая из которых обернута экраном из фольги, которые затем оборачиваются общей металлической оплеткой или фольгой.
    • В коаксиальном кабеле
    • используется медный провод, а слой гибкой пластмассовой изоляции окружает медный провод.
    • Волоконный кабель - это гибкий, очень тонкий, прозрачный жгут стекла, окруженный пластиковой изоляцией.

    11. Какие два фактора, помимо длины кабеля, могут помешать передаче данных по кабелям UTP? (Выберите два.)

    • перекрестные помехи
    • полоса пропускания
    • размер сети
    • метод модуляции сигнала
    • электромагнитные помехи
    Пояснение: Медь широко используется в сетевых коммуникациях.Однако медные среды ограничены расстоянием и помехами сигнала. Данные передаются по медным кабелям в виде электрических импульсов. Электрические импульсы чувствительны к помехам от двух источников:
    • Электромагнитные помехи (EMI) или радиочастотные помехи (RFI) - Сигналы EMI и RFI могут искажать и искажать сигналы данных, передаваемые по медной среде.
    • Перекрестные помехи - Перекрестные помехи - это помехи, вызванные электрическими или магнитными полями сигнала в одном проводе, создающими помехи сигналу в соседнем проводе.

    12. См. Рисунок. Какой тип кабеля показан?

    13. Какие два устройства обычно влияют на беспроводные сети? (Выберите два.)

    • Проигрыватели Blu-ray
    • домашних кинотеатров
    • беспроводные телефоны
    • микроволны
    • лампы накаливания
    • внешние жесткие диски

    Пояснение: Радиочастотные помехи (RFI) - это помехи, создаваемые радиопередатчиками и другими устройствами, передающими на той же частоте.

    14. Какие два утверждения описывают услуги, предоставляемые канальным уровнем? (Выберите два.)

    • Определяет схему адресации сквозной доставки.
    • Он поддерживает путь между исходным и целевым устройствами во время передачи данных.
    • Управляет доступом кадров к сетевым носителям.
    • Обеспечивает надежную доставку за счет установления соединения и управления потоком.
    • Гарантирует, что данные приложения будут передаваться в соответствии с приоритетом.
    • Он упаковывает различные PDU уровня 3 в формат кадра, совместимый с сетевым интерфейсом.

    Пояснение: Уровень канала данных разделен на два подуровня, а именно на управление логическим каналом (LLC) и управление доступом к среде передачи (MAC). LLC формирует кадр из PDU сетевого уровня в формат, соответствующий требованиям сетевого интерфейса и носителя. PDU сетевого уровня может быть для IPv4 или IPv6. Подуровень MAC определяет процессы доступа к среде, выполняемые оборудованием.Он управляет доступом кадра к сетевому носителю в соответствии с требованиями физической сигнализации (медный кабель, оптоволокно, беспроводная связь и т. Д.).

    15. Какова функция значения CRC, которое находится в поле FCS кадра?

    • для проверки целостности полученного кадра
    • для проверки физического адреса в кадре
    • для проверки логического адреса в кадре
    • для вычисления заголовка контрольной суммы для поля данных в кадре

    16.Что содержится в трейлере кадра канала данных?

    • логический адрес
    • физический адрес
    • данные
    • обнаружение ошибок

    17. Какое утверждение описывает характеристику полей заголовка кадра уровня звена данных?

    • Все они включают поля управления потоком и логического соединения.
    • Поля заголовка кадра Ethernet
    • содержат адреса источника и назначения уровня 3.
    • Они различаются в зависимости от протокола.
    • Они включают информацию о пользовательских приложениях.

    Пояснение: Все протоколы канального уровня инкапсулируют PDU уровня 3 в поле данных кадра. Однако структура кадра и поля, содержащиеся в заголовке, различаются в зависимости от протокола. Различные протоколы уровня звена данных могут использовать разные поля, такие как приоритет / качество обслуживания, управление логическим соединением, управление физическим каналом, управление потоком и управление перегрузкой.

    18. Сетевая группа сравнивает физические топологии WAN для подключения удаленных сайтов к зданию штаб-квартиры. Какая топология обеспечивает высокую доступность и соединяет некоторые, но не все удаленные сайты?

    • сетка
    • частичная сетка
    • ступица и спица
    • точка-точка

    Explanation: Топологии с частичной сеткой обеспечивают высокую доступность за счет соединения нескольких удаленных сайтов, но не требуют соединения между всеми удаленными сайтами.Топология ячеистой сети требует соединений точка-точка, при этом каждая система должна быть подключена ко всем остальным. Топология «точка-точка» - это когда каждое устройство подключено к одному другому устройству. Концентратор и луч используют центральное устройство в звездообразной топологии, которое подключается к другим устройствам точка-точка.

    19. Какие два поля или функции проверяет Ethernet, чтобы определить, передан ли принятый кадр на уровень канала данных или отклонен сетевым адаптером? (Выберите два.)

    • авто-MDIX
    • CEF
    • Последовательность проверки кадров
    • минимальный размер корпуса
    • исходный MAC-адрес

    20.Какой тип медиа-коммуникации не требует медиа-арбитража на уровне канала передачи данных?

    • детерминированный
    • полудуплекс
    • полнодуплексный
    • контролируемый доступ

    Explanation: Полудуплексная связь происходит, когда оба устройства могут передавать и принимать на носителе, но не могут делать это одновременно. Полнодуплексная связь происходит, когда оба устройства могут передавать и принимать на носителе одновременно, и поэтому не требует арбитража среды.Полудуплексная связь обычно основана на конкуренции, тогда как управляемый (детерминированный) доступ применяется в технологиях, в которых устройства по очереди обращаются к среде.

    21. Какое утверждение описывает расширенную звездообразную топологию?

    • Конечные устройства подключаются к центральному промежуточному устройству, которое, в свою очередь, подключается к другим центральным промежуточным устройствам.
    • Конечные устройства соединены между собой шиной, и каждая шина подключается к центральному промежуточному устройству.
    • Каждая оконечная система подключена к своему соответствующему соседу через промежуточное устройство.
    • Все оконечные и промежуточные устройства соединены в цепочку между собой.

    Пояснение: В расширенной звездообразной топологии центральные промежуточные устройства соединяют другие звездообразные топологии.

    22. Что характерно для нижнего уровня LLC?

    • Обеспечивает логическую адресацию, необходимую для идентификации устройства.
    • Обеспечивает разграничение данных в соответствии с требованиями физической передачи сигналов среды.
    • Он помещает информацию в кадр, позволяя нескольким протоколам уровня 3 использовать один и тот же сетевой интерфейс и носитель.
    • Он определяет программные процессы, которые предоставляют услуги на физическом уровне.

    23. Какие три способа использования управления доступом к среде передачи данных в сети? (Выберите три.)

    • Ethernet использует CSMA / CD.
    • Управление доступом к среде передачи обеспечивает размещение кадров данных на носителе.
    • Доступ на основе конкуренции также известен как детерминированный.
    • 802.11 использует CSMA / CD.
    • Протоколы канального уровня определяют правила доступа к различным носителям.
    • Сети с контролируемым доступом снизили производительность из-за конфликтов данных.

    24. Что происходит в процессе инкапсуляции на уровне канала передачи данных для ПК, подключенного к сети Ethernet?

    • Добавлен IP-адрес.
    • Логический адрес добавлен.
    • Добавлен физический адрес.
    • Добавлен номер порта процесса.

    Объяснение: Фрейм Ethernet включает физический адрес источника и получателя. Конечный пункт включает значение CRC в поле «Последовательность проверки кадра», чтобы принимающее устройство могло определить, был ли кадр изменен (содержит ошибки) во время передачи.

    25. Какие три элемента содержатся в заголовке и конце Ethernet? (Выберите три.)

    • IP-адрес источника
    • MAC-адрес источника
    • IP-адрес назначения
    • MAC-адрес назначения
    • информация для проверки ошибок
    Explanation: Заголовки уровня 2 содержат следующее:
    • Флаги индикатора начала и остановки кадра в начале и конце кадра
    • Адресация - для сетей Ethernet эта часть заголовка содержит MAC-адреса источника и назначения
    • Поле типа, указывающее, какой протокол уровня 3 используется
    • Обнаружение ошибки для определения того, прибыл ли кадр без ошибки

    26.Какое правило связи лучше всего описывает CSMA / CD?

    • способ доступа
    • регулятор потока
    • инкапсуляция сообщений
    • кодировка сообщения

    Explanation: Обнаружение конфликтов множественного доступа с контролем несущей (CSMA / CD) - это метод доступа, используемый с Ethernet. Правило связи метода доступа диктует, как сетевое устройство может передавать сигнал на носитель. CSMA / CD диктует эти правила в сети Ethernet, а CSMA / CA диктует эти правила в сети 802.11 беспроводная локальная сеть.

    27. Какие три основные части являются общими для всех типов кадров, поддерживаемых уровнем звена данных? (Выберите три.)

    • Заголовок
    • поле типа
    • Размер MTU
    • данные
    • прицеп
    • Значение CRC
    Пояснение: Протокол канала данных отвечает за обмен данными между сетевыми адаптерами в одной сети. Хотя существует множество различных протоколов уровня канала данных, которые описывают кадры уровня канала данных, каждый тип кадра состоит из трех основных частей:

    28.Какое утверждение верно в отношении метода доступа CSMA / CD, который используется в Ethernet?

    • Когда устройство слышит несущий сигнал и передает, коллизия не может произойти.
    • Сигнал глушения заставляет только устройства, которые вызвали коллизию, выполнить алгоритм отсрочки.
    • Все сетевые устройства должны прослушивать перед передачей.
    • Устройства, участвующие в конфликте, получают приоритет для передачи после периода отсрочки передачи.

    29.Что такое функция auto-MDIX на коммутаторе?

    • автоматическая настройка интерфейса для работы 10/100/1000 Мбит / с
    • автоматическая настройка интерфейса для прямого или перекрестного подключения кабеля Ethernet
    • автоматическая настройка полнодуплексной работы по одному медному или оптическому кабелю Ethernet
    • возможность включения или выключения интерфейса переключателя соответственно при обнаружении активного соединения

    Explanation: Auto-MDIX позволяет коммутатору использовать перекрестный или прямой кабель Ethernet для подключения к устройству независимо от устройства на другом конце соединения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
