RJ-45. Разводка. Обжим. — Andrew BLOG

Как правильно обжимать коннекторы RJ-45 (5 категории, витая пара). Прямая-разводка. Кросс-разводка

1. Прямой порядок обжима витой пары, ведущей от рабочей станции к концентратору.



2. Кросс-линковый (перекрестный, кроссоверный) порядок обжима витой пары.

Применяется в случае, когда требуется соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров.



Варианты разводки (разделки) восьмижильной витой пары

Для стандарта Ethernet 100Base-T используются четыре жилы (оранжевая и зеленая пара), а оставшиеся четыре зарезервированы для стандарта Gigabit Ethernet (1000Base-T). Есть два варианта разводки 568A или 568B, выбор за Вами. Чаще используется второй вариант (568B). Самое главное чтобы во всей сети использовался один из вариантов.

Внешний вид коннектора RJ-45 с нумерацией контактов

Разводка кабеля для соединения компьютера с сетевым оборудованием (патчкорда) представлена в таблице, на рисунках справа от таблицы изображен внешний вид кабеля подготовленного к вставке в коннектор (оба коннектора обжимаются одинаково) :





EIA/TIA-568A
первый	цвет провода	второй
1	бело-зеленый (TX+)	1
2	зеленый (TX-)	2
3	бело-оранжевый (RX+)	3
4	синий	4
5	бело-синий	5
6	оранжевый (RX-)	6
7	бело-коричневый	7
8	коричневый	8



EIA/TIA-568B
первый	цвет провода	второй
1	бело-оранжевый (TX+)	1
2	оранжевый (TX-)	2
3	бело-зеленый (RX+)	3
4	синий	4
5	бело-синий	5
6	зеленый (RX-)	6
7	бело-коричневый	7
8	коричневый	8

Разводка кабеля для соединения сетевых карт двух компьютеров напрямую отличается только тем, что на одном из концов кабеля зеленая и оранжевая пары меняются местами. Проще говоря мы получаем кабель у которого один коннектор обжат по варианту 586A, а второй по варианту 586B. Такой кабель называют кроссовером (crossover) или нуль-хабным кабелем. Эта же разводка используется для каскадирования (соединения) хабов. В виде таблицы этот вариант выглядит так :



Разводка кроссовера первый цвет провода второй 1 бело-зеленый (TX+) 3 2 зеленый (TX-) 6 3 бело-оранжевый (RX+) 1 4 синий 4 5 бело-синий 5 6 оранжевый (RX-) 2 7 бело-коричневый 7 8 коричневый 8



Разводка кроссовера первый цвет провода второй 1 бело-оранжевый (TX+) 3 2 оранжевый (TX-) 6 3 бело-зеленый (RX+) 1 4 синий 4 5 бело-синий 5 6 зеленый (RX-) 2 7 бело-коричневый 7 8 коричневый 8



Два компьютера можно соединить использовав и разводку приведенную в таблице ниже, но она гораздо сложнее для запоминая, поэтому привожу этот вариант только для полноты обзора вопроса.



Разводка кроссовера первый цвет провода второй 1 бело-зеленый (TX+) 3 2 зеленый (TX-) 6 3 бело-оранжевый (RX+) 1 4 синий 7 5 бело-синий 8 6 оранжевый (RX-) 2 7 бело-коричневый 4 8 коричневый 5



Разводка кроссовера первый цвет провода второй 1 бело-оранжевый (TX+)

Руководство по монтажу универсального разъема RJ-45 категории 5. Фотоинструкции по монтажу.

Для монтажа вам понадобятся: разъем RJ-45 категории 5, колпачок изолирующий RJ-45. кабель витая пара, устройство обжимное для RJ-45, RJ-12, устройство для зачистки и обрезки витой пары.
1. Подготовьте универсальный экранированный разъем RJ-45 категории 5, и инструменты, необходимые для монтажа.	2. Отрежьте необходимую для изготовления патч-корда длину 4-парный экранированный кабель категории 5e, patch, и наденьте изолирующий колпачок.
3. Кольцевую подрезку выполнить устройством. Для этого сделать один полный оборот вокруг кабеля и снять подрезанную часть изоляции. Удалять оболочку с кабеля следует как min на 20 мм.	4. Разверните фольгу и загните ее вниз на внешнюю изоляцию. Фольга и дренажный провод из луженой меди служат в качестве экрана.
5. Срежьте ножницами лишнюю часть оболочки с фольгой, оставив около 1,5 см.	6. Накрутите на фольгу дренажный провод, который страхует кабель от разрывов фольги и обеспечивает электрическую непрерывность экрана.
7. Удалите защитную ленту.	8. Чтобы поместить кабель в разъем, требуется расплести пары. Пары развиваются вплоть до края оболочки кабеля, которому придается плоская форма, чтобы было удобно расположить пары в один ряд.
9. Пары должны быть разложены таким образом, чтобы сформировался плоский слой из параллельно расположенных проводников.	10. Номинальная длина линейной раскладки проводников витых пар величиной 14±1 мм перед монтажом разъема категории 5е со схемой разводки серий T568 определена в стандарте ISO/IEC 11801:1995.
11. Поместите проводники до упора в торец разъема. При этом разъем держите ключом-фиксатором вниз.	12. Проконтролируйте правильность установки проводников и выровняйте их перед подключением к ножам.
13. Для соединения витых пар с ножами разъема используйте кримпер. В процессе обжима ножи вдавливаются внутрь, прорезают оболочку проводников и входят между плетением проволочек.	14. Наденьте на разъем защитный колпачок.
15. После терминирования кабеля с обоих концов патч-корд с помощью цифровых кабельных тестеров протестировать на соответствие категории, правильность разводки, длину, обрыв, полярность пар и т.д.	16. Экранированные патч-корды используются вместе с экранированным оборудованием соответствующей категории.
Стандарт EIA/TIA-568A	Стандарт EIA/TIA-568B

Кабель связи rj45 — стандарт и схема распиновки по цветам

Компьютерная сеть позволяет создать связь между машинами во всем мире. После широкого распространения персональных компьютеров, глобального подключения или связи не было. Отдельно стоящий компьютер представлял собой маленький центр, обработки информации и ничего больше. На нём были все необходимые программы и вводились все важные для расчётов данные. На сегодняшний же день перед нами открываются совершенно другие возможности. Стандарт связи совершил настоящий прорыв.

Инструменты для проводки локальной сети

Для выполнения поставленной задачи необходимо иметь достаточный запас провода — витой пары RJ45, множество наконечников (коннекторов) P8C8 (две штуки на каждый новый сегмент сети) и инструмент для обжима – этакие щипцы из фильма ужасов. Последние можно взять в прокат или попросить на время у знакомых IT-шников.

Самый главный пункт во всём этом деле – обжать так, чтобы провод был соединён надёжно и разобран по контактам правильно. При обжиме же делается единственное, но хорошее усилие, щипцы очень мощно сжимают наконечник, посылая специально установленные стальные обмеднённые режущие пластины-ножи, точно в центр каждого из 8 проводков кабеля, уже разобранных соответственно цвету и чётко, до упора заправленных каждый в свой каналец.

Пластинки-ножи прорезают изоляцию этой жилочки (каждый свою), врезаются в медный провод жилки и защёлкиваются там навечно, создавая неспаянное соединение контактной пластины с этой жилкой провода.

Причины плохого соединения

Имеются три подводных камня:

1. Неправильно разобран кабель. То есть подать отдельные проводки, перепутав их положение относительно контактов разъёма.
2. «Недосунуты» проводки по своим канальцам. Когда засовываешь кабель в канальцы, туда не доберёшься пальцами, надо просто очень аккуратно все проводки выпрямить (они же витые), очень ровненько обрезать их все разом специальным широким резцом щипцов, и сразу все засунуть в наконечник. Если они хорошо разобраны и выпрямлены, то пойдут точно каждый в свой витой каналец – потому что щипцы и кабельные наконечники и рассчитаны именно на этот кабель со всей его геометрией. Ещё надо смотреть при этом, чтобы концы очень ровно были обрезаны и подача шла без малейшего перекоса.
   Вы можете «упереться» жилкой одного конца, а на другом конце жилка будет недоставать до своего контакта.
3. «Не дожат» щипцами концевик. Надо жать точно до щелчка, тогда все ножи прорежут свои провода и присоединят их к контактам.

Кабель с наконечником, выполненный с допущением одного из этих недостатков, в работе использовать нельзя. Дефект виден почти не будет, однако или подключение может совсем не работать на этом конце, или некоторые контакты могут плохо работать, или дефект может проявляться только время от времени, что обычно ещё хуже. Поэтому плохо заделанный конец просто отрезают тем же резаком на щипцах и выкидывают вместе с испорченным наконечником. Чтобы такого не случалось, достаточно обычной аккуратности, но и не только. Нужно знать стандарт — правильную распиновку проводков по контактам и строго её выполнять.

Распиновка сетевого кабеля витая пара 5й категории RJ45

Витая пара RJ 45 схема распиновки 8-проводного кабеля делается в двух вариантах.

• Если мы собираемся присоединять компьютер к сети, то делается простое или прямое подключение. Обычно провайдер доводит провод rj до клиента, устанавливает розетку и подключает свой провод к ней. Теперь чтобы подключить от розетки до компьютера, используют короткий – два с половиной метра – кусок кабеля rj с обжатыми концами. Он называется патч-корд. Его концы обжаты одинаково – прямой обжим. На рисунке это изображено сверху. Единственно, что чуть усложняет процесс, надо поменять местами сплошной зелёный и сплошной синий провода.
• Чтобы в дальнейшем подключать другие компьютеры к сети, или к сетевому разветвителю (хабу) нужно обжимать rj точно так же.
• А вот для подключения одного компьютера к другому ещё делается перекрёстный или кроссоверный обжим rj. На картинке он внизу. Там, как видим, на одном конце коннектор rj обжат, как в прямом случае, на другом (внизу справа), «всё не так», практически все пары идут в другом порядке. Вот так и надлежит сделать.

Распиновка rj45 4 провода

Витой кабель RJ45 выпускается 8-проводным, а бывает 4-проводным. Естественно, 4-проводной rj в два раза дешевле. Однако уменьшение количества проводков в нём немного ухудшает его сбалансированность, что проявляется на высоких частотах передачи сигнала. И создаёт ограничение по скорости передачи. Если по 8-проводному кабелю RJ можно гонять интернет на скорости до 1 гигабита в секунду, то 4-проводной сразу ограничивает её 100 Мб/с. Собственно говоря, если у нас провайдер и не даёт очень высокую скорость, или наши сетевые карты тоже ограничены 100 мегабитами, то можно этого даже и не заметить.

8-проводной кабель 4-проводной кабель. Распиновка 4-проводного кабеля – это урезанная распиновка 8-проводного. Схема та же, просто используются две пары: оранжевая и зелёная (или бывают кабели — оранжевая и синяя. Однако тогда следут помнить, что синяя как бы заменяет зелёную пару).

Так вот, надо оранжевую пару пустить в контакты 1 и 2, а зелёную (или синюю) в контакты 3 и 6. Сначала идут цветные прерывистые проводочки, потом цветные сплошные.

Единственно, на что нужно смотреть внимательно, это чтобы сплошной зелёный попал в свой каналец – именно в 6-й. То есть должны после обжима идти подряд, как по 8-проводной схеме, начиная с 1-го контакта: оранжевый полосатый, оранжевый сплошной, зелёный полосатый, потом два пустых канальца (4-й и 5-й), потом зелёный сплошной.

Обжим витой пары 8 жил: схема цветов, фото, видео

В связи со стремительным развитием компьютерных технологий, трудно представить себе домашний компьютер без выхода в интернет, а любое, пусть даже небольшое, предприятие без локальной компьютерной сети. Материалами для проведения мероприятий по объединению компьютеров в сеть, зачастую служат кабеля UTP категории 5, для оконцевания которых служат коннекторы с 8 контактами, типа 8P8C. Для обжима такого кабеля необходимы некоторые знания и немного сноровки, однако обжать витую пару на 8 жил, по большому счёту, не сложно. Рассмотрим обжим витой пары 8 жил со схемой.

Кабель

Для начала необходимо решить вопрос, какой кабель использовать для работы при данных условиях.  Руководствоваться следует местом проведения работ и финансовыми возможностями. Кабель, предназначенный для работ внутри помещения, на улице очень быстро придёт в негодность. Это связано с качеством оболочки, которая не выдержит долгих атмосферных воздействий. Кабель может быть 4-х и 8-ми жильным. Восьмижильный кабель служит для передачи информации до 1 Гбит/с, тогда как четырёхжильный может передать только до 100 Мбит/с. Производитель так же имеет значение. Выбирайте кабель у надежных поставщиков, работающих с мировыми производителями: https://avselectro.ru/catalog/4128-kabeli-i-provoda-svyazi-televizi – кабель для интернета проверенного качества. Мы рассмотрим, как правильно обжать витую пару 8 жил.

Коннектор

Практически все компьютеры и сопутствующее интернет оборудование оснащены разъёмами типа RJ45. Коннекторы для этих разъёмов находятся в свободной продаже в большинстве магазинов технического направления. Существуют два вида данных коннекторов – экранированные и неэкранированные. Нам понадобится коннектор с 8 контактами. Обжатие производится специальными ножницами.

Схема

Схема обжатия витой пары в 8 проводов зависит от его дальнейшего применения. Различают кроссовый и прямой способы обжатия. Прямое обжатие используется для коммутации интернет-оборудования между собой и с персональными компьютерами.

Схема цветов обжима витой пары 8 жил не имеет особого значения, главное- их совпадение между обоими концами. Однако выделяют две основные общепринятые схемы для обжатия кабеля:

568А 1-бело-зелёный; 2-зелёный; 3-бело-оранжевый; 4-синий; 5-бело-синий; 6-оранжевый; 7-бело-коричневый; 8-коричневый.

568В 1-Бело-оранжевый; 2-оранжевый; 3-бело-зелёный; 4-синий; 5-бело-синий; 6-зелёный; 7-бело-коричневый; 8-коричневый.

Схема обжатия витой пары 8 жил для прямого способа одинакова на обоих концах, для кроссового – применяют на одном конце метод А, на другом конце В.

Поря

Правильный обжим витой пары по стандарту TIA-568B [АйТи бубен]

Витая пара — это тип медного кабеля, который используется в телефонной связи и в большинстве сетей Ethernet. Пара проводов образует цепь, по которой можно передавать данные. Провода пары переплетены для защиты от перекрестных помех, представляющих собой шумы, генерируемые соседними парами проводов кабеля. Пары медных проводов заключены в цветную пластиковую изоляцию и сплетены воедино. Пучки витых пар защищает внешняя оплетка.

Когда по медному проводу протекает электричество, вокруг провода создается магнитное поле. Цепь состоит из двух проводов, каждое из которых имеет магнитное поле противоположного заряда. Если два провода цепи находятся близко друг к другу, магнитные поля подавляют друг друга. Это называется эффектом взаимной компенсации. Без него сетевая связь была бы медленной вследствие интерференции, вызванной магнитными полями.

Существует два основных типа кабелей «витая пара»:

Несмотря на то что ЭВП снижает помехи лучше НВП, она является более дорогостоящей за счет дополнительного экранирования и более сложной для установки вследствие большей толщины.

Кроме того, металлический экран должен быть заземлен на обоих концах. При неправильном заземлении экран действует подобно антенне, улавливающей нежелательные сигналы.

ЭВП используются в основном за пределами Северной Америки.

Деление на категории НВП подразделяется на несколько категорий на основании двух факторов:

Категория 3 — это провода, использующиеся в телефонных и в локальных сетях, работающих на скорости 10 Мбит/с. Кабели категории 3 состоят из четырех пар проводов.

Кабели категории 5 и 5е состоят из четырех пар проводов со скоростью передачи данных 100 Мбит/с. В проводах категории 5е больше витков на один фут по сравнению с проводами категории 5. Эти дополнительные витки препятствуют помехам, наводимым внешними источниками и другими проводами в пределах кабеля.

В некоторых кабелях категории 6 используется пластиковый разделитель, который разделяет пары проводов, препятствуя возникновению помех. В таких парах больше витков, чем в кабелях категории 5е.

Кабели категорий 5 и 5е выглядят одинаково, но кабель 5е производится в соответствии с более высокими стандартами для того, чтобы обеспечивать более высокие скорости передачи данных. Кабель 6е создается в соответствии с еще более высокими стандартами по сравнению с категорией 5e. В кабеле категории 6е может присутствовать даже центральный разделитель, который отделяет пары внутри кабеля.

Наиболее распространенным кабелем, используемым в сети, является кабель категории 5е. Он подходит для стандарта Fast Ethernet, а его длина составляет до 100 м. В некоторых офисах и домах устанавливают кабель 6е для того, чтобы в будущем можно было без проблем увеличить пропускную способность. Некоторые приложения, такие как видео, видеоконференции и игры, требуют большой пропускной способности.

Самой последней разновидностью кабелей типа витая пара является кабель категории 6А. По нему можно передавать сигналы Ethernet на скорости 10 Гбит/с. Сокращением для 10-гигабитного Ethernet по кабелю типа витая пара является спецификация 10GBase-T, которая описана в стандарте IEEE 802. 3an-2006. Клиенты, которым требуются сети с большой пропускной способностью, могут выиграть от установки кабеля, поддерживающего стандарт Gigabit Ethernet или 10 Gb Ethernet.

В зависимости от наличия защиты — электрически заземлённой медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии: незащищенная витая пара

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы, а во втором — из нескольких. Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъемы панелей розеток такие жилы подходят как нельзя лучше. В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает бо́льшим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками.

Стандарты по разводке цветов

Существует два наиболее распространенных стандарта по разводке цветов по парам:

На разъеме RJ45(правильно 8P8C) цвета проводников располагаются так:

Кабель UTP обжимается в соответствии с установленными стандартами цветовых маркировок 568А и 568В. В качестве коннектора используется разъем RJ — 45, имеющий 8 контактов.

Реально используется только 4 из них: 1 и 2 — передающие (Tx) и 3 и 6 — приемные (Rx).

На практике были случаи, когда некоторые устройства с POE питанием отказывались работать с витой парой обжатой по стандарту EIA/TIA-568A. Поскольку большинство производителей ориентируется на стандарт EIA/TIA-568B, мы рекомендуем использовать именно его.

Medium Dependent Interface (англ. интерфейс, зависящий от передающей среды) или MDI — порт Ethernet абонентского устройства (например, сетевых карт ПК). Позволяет таким устройствам, как сетевые концентраторы или коммутаторы подключаться к другим концентраторам без использования кроссоверного кабеля или нуль-модема. MDI немного отличается подключением контактов от своей вариации MDIX. Контакты 1 и 2 используются для передачи (Tx) информации (сигналов), 3 и 6 — для приема (Rx).

Чтобы соединить один концентратор с MDI-портом с MDIX-портом компьютера или другого концентратора используется обычный кабель. Однако, чтобы соединить MDI-порт с MDI-портом другого устройства нужен кроссоверный кабель (так же, как и для соединения двух MDIX-портов).

Некоторые производители сетевого оборудования (Planet, Danpex, Level One, Zelax и др.) используют обозначение MPR и DTE, что соответствует MDI и MDI-X

В принципе, витую пару можно обжимать произвольно, лишь бы контакты с обоих сторон совпадали. Однако, делать это не рекомендуется. По стандарту, в кабеле жилы обжимаются таким образом, чтобы передающие и приемные провода были свиты вместе (оранжевый с оранжево-полосатым и зеленый с зелено-полосатым), для защиты от помех. На расстоянии 5-6 метров разница не будет чувствоваться, но вот на большем расстоянии, обжатый не по стандарту кабель, будет непригодным для использования. При оконцовывании главное что бы пары распологались в порядке:

1 и 2 контакты - вторая пара.
3 и 6 контакты - третья пара
4 и 5 контакты - первая пара
7 и 8 контакты - четвёртая пара

Принятая цветовая последовательность такая:

Синий - первая пара
Оранжевый - 2
Зелёный - 3
Коричневый - 4

Хотя от перемены цветов абсолютно ничего не изменится.

Если недообжать или обжать неправильно (провода не из тех пар), то скорость передачи данных заметно падает. В случае использования хаба производительность падает во всей сети при обращении к данной станции. Хаб является широковещательным повторителем — любое обращение слышат все сетевые станции, подключенные к хабу. Соответственно, повторно посланные пакеты, не дошедшие в целости до места назначения, и загружают трафик.

Перекрёстный кабель (crossover cable) — предназначен для соединения однотипного оборудования (например, компьютер-компьютер). Однако большинство современных сетевых устройств способно автоматически определить метод обжима кабеля и подстроиться под него (Auto MDI/MDI-X), и перекрёстный кабель сегодня потерял свою актуальность.

Волоконно-оптический кабель (Оптоволокно) — это стеклянный или пластиковый проводник, передающий информацию при помощи световых волн. Волоконно-оптический кабель состоит из одного или нескольких оптоволокон, заключенных в оплетку или оболочку. В связи с тем, что волоконно-оптический кабель изготовлен из стекла, он не подвержен электромагнитным или радиопомехам. На входе в кабель все сигналы преобразовываются в световые импульсы, а на выходе они преобразовываются обратно в электрические сигналы. Это означает, что сигналы, передаваемые по волоконно-оптическому кабелю, являются более четкими, могут передаваться на большие расстояния и имеют большую пропускную способность по сравнению с кабелем из меди или других металлов.

Волоконно-оптический кабель может иметь длину в несколько километров до того, как сигнал потребуется регенерировать. Волоконно-оптический кабель обычно более дорогостоящий в использовании по сравнению с медным кабелем, а разъемы тоже более дорогие и более сложные для сборки. Наиболее распространенными для оптоволоконных сетей являются разъемы SC, ST и LC. Эти три типа оптоволоконных разъемов являются полудуплексными, что позволяет данным двигаться только в одном направлении. Следовательно, необходимо два кабеля.

Существует два типа волоконно-оптических кабелей:

Монтаж соединителей на оптоволоконный кабель — очень ответственная операция, требующая опыта и специального обучения, поэтому не стоит заниматься этим в домашних условиях, не будучи специалистом. Если уж вам “приспичило” строить сеть с использованием оптоволокна, легче приобрести кабели с соединителями. Впрочем, учитывая стоимость кабеля, соединителей, а также активного оборудования для оптики, можно предположить, что в домашних и небольших ЛВС это оборудование будет использоваться еще нескоро.

Витая пара: способы обжима, схема соединений

Витая пара обжим схема. Что это такое и с чем его едят?

Витая пара – это специальный кабель, состоящий из четырех пар медных жил, свитых между собою.

Благодаря такой конструкции удается ощутимо снизить воздействие всякого рода помех.

Содержание:

Кабели широко используются при создании локальной сети – данный способ передачи и получения информации заслуженно остается самым надежным, быстрым и удобным.

Обжим витой пары

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

• неэкранированные – предназначенные для провода UTP;
• экранированные – для кабелей FTP или STP.

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация — это важная информация, при выполнении процедуры обжима.

Поэтому обязательно запомните, как правильно определять номера контактов, это поможет правильно закрепить провод и установить соединение.

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил.

Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно! Укладку всегда начинаем с первого контакта к восьмому.

Цветовое расположение жил в схеме 568A:

1. бело-зеленый;
2. зеленый;
3. бело-оранжевый;
4. синий;
5. бело-синий;
6. оранжевый;
7. бело-коричневый;
8. коричневый.

Витая пара обжим схема 568A используется для соединения между собой компьютеров, при создании локальной сети.

Цветовое расположение жил в схеме 568В:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый.

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

---

к содержанию ↑

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования, используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров.

При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично.

Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две.

При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования.

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя.

Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил.

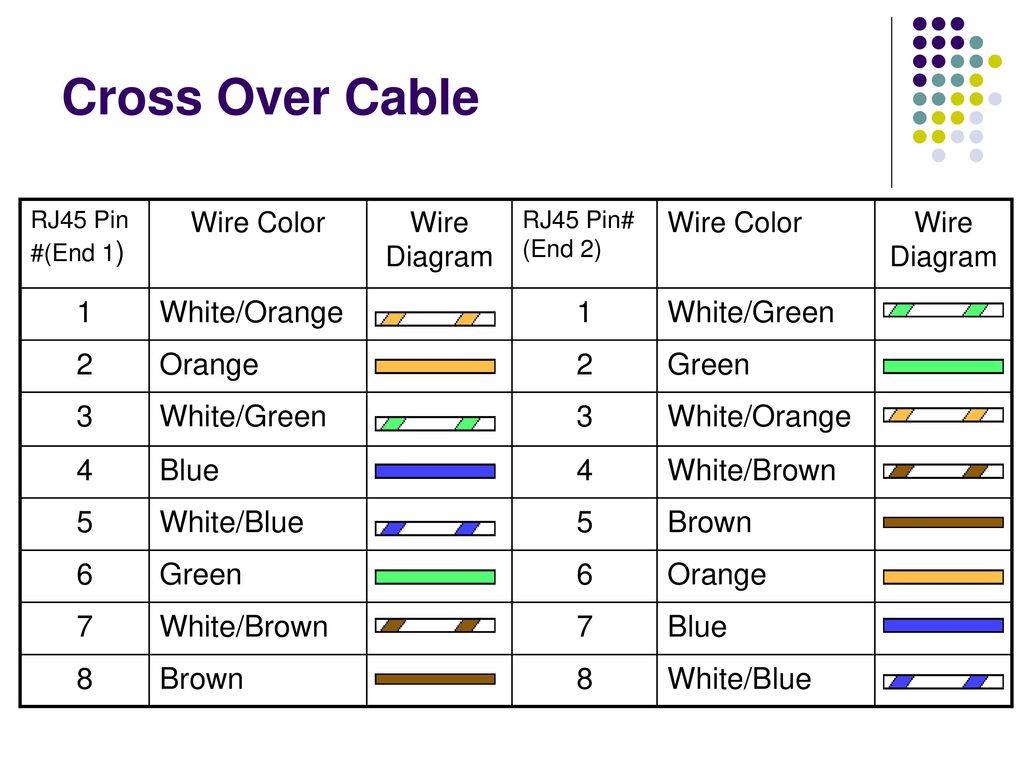

Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

1. бело-зелёный;
2. зелёный;
3. бело-оранжевый;
4. бело-коричневый;
5. коричневый;
6. оранжевый;
7. синий;
8. бело-синий.

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором.

Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

к содержанию ↑

Обжим витой пары в RJ-45

Для обжима витой пары в RJ-45 понадобиться специальный инструмент – кримпер, особый вид клещей с несколькими рабочими зонами.

Как сделать кабель RJ45

Кабель

RJ45 используется для соединения ВСЕГО HMI и инженерной станции через коммутатор для связи друг с другом. Он используется для загрузки любых модификаций, выполненных в виде графики в инженерную станцию. Кабель RJ45 также используется для связи принтера с компьютером.

Необходимый инструмент и материалы:

1. Кабель Ethernet — категория 5e, CAT5e или CAT6
2. Инструмент для обжима RJ-45
3. RJ45 Обжимные соединители

Введение. Кабель Ethernet состоит из четырех пар проводов, а разъем Ethernet (8P8C) имеет восемь разъемов для контактов.Каждая булавка обозначается номером, начиная слева направо, при этом зажим направлен от вас.

Для связи используются два типа кабеля Ethernet.

1. Прямой
2. Перекрестный кабель

Прямой кабель:

ПРЯМЫЕ кабели Ethernet — это стандартные кабели, которые используются практически для всех целей, и их часто называют «коммутационными кабелями». Настоятельно рекомендуется продублировать порядок цветов, как показано слева.Обратите внимание, что зеленая пара не находится рядом, как все другие пары. Эта конфигурация позволяет использовать более длинные провода.

Важная инструкция: При проверке цвета всегда помните, что оба концевых зажима соединителя направлены от вас.

КРОССОВЕР КАБЕЛИ —

Назначение кабеля Crossover Ethernet — напрямую подключить один компьютер к другому компьютеру (или устройству), минуя маршрутизатор, коммутатор или концентратор.

Процедура изготовления кабеля RJ45:

Шаг 1: Вырежьте пластиковую оболочку примерно 1 дюйм (2. 5 см) от конца отрезанного кабеля. Не делайте глубоких разрезов, так как это может повредить изоляцию жилы.

Шаг 2: Расслабьтесь и соедините похожие цвета. Зажмите провода пальцами и распрямите их в последовательности цветов, как вы хотите сделать кабель (прямой кабель или перекрестный кабель). Порядок цвета важен для получения правильного

Шаг 3: Прямо надрежьте 8 проводов, чтобы сократить их до 1/2 дюйма (1,3 см) от отрезанной втулки до конца проводов с помощью обжимного инструмента.Осторожно вставьте все 8 незакрепленных цветных проводов в разъем. Пластиковую втулку следует правильно вставить в разъем.

Неправильно: пластиковая втулка не находится внутри разъема, где ее можно зафиксировать. Провода слишком длинные. Провода должны выходить только на 1/2 дюйма от синей гильзы. Провода не доходят до конца разъема. Провода слишком короткие.

Обжим кабеля: Осторожно вставьте разъем в обжимной приспособление для Ethernet и плотно затяните ручки. Медные соединительные выступы на разъеме войдут в каждый из восьми проводов. Также имеется фиксирующий язычок, который удерживает пластиковую втулку на месте для плотной компрессионной посадки. Когда вы вынимаете кабель из обжимного устройства, этот конец готов к использованию.

Проверить кабель: Проверить целостность обоих разъемов друг друга. Проверить кабель выкинул кабель тестером или пингуется с компа. Чтобы проверить кабель через компьютер, соедините оба разъема на двух компьютерах для перекрестного кабеля, а прямой кабель подключите через коммутатор, а затем выполните эхо-запрос на компьютер.

Источник: Groundcontrol

Автор статьи:
Ашиш Агравал

вещей с меткой «Rj45» — Thingiverse

Ethernet — RJ45 Безопасный зажим, отремонтируйте сломанный язычок по guss67 28 декабря 2020 г. 3360 4350 71 CableManager автор: muzz64 3 ноя.2015 2816 4065 4 Катушка для шнура / кабеля автор: muzz64 16 сен. 2016 1657 2699 7 Заглушка для защиты порта Ethernet — резервирование / защита порта Ethernet автор: muzz64 17 февраля 2015 г. 819 1294 15 Ремонт / Ремонт RJ45 RJ45 автор: boxplyer 1 июля 2017 г. 438 612 9 Ethernet (RJ45) Исправление сломанного фиксатора разъема по Glassy 22 октября 2015 г. 379 546 34 Пылезащитные чехлы для ПК автор: 2Bzki 2 августа 2015 г. 303 453 15 Панель

Концевые настенные панели / проводка

Концевые настенные панели и проводка

В этом руководстве будут рассмотрены оконечные устройства на настенных панелях для аудио / видео кабелей, проводка встраиваемых в стену / потолочных динамиков, регуляторы громкости, ИК-повторители, наблюдение и компьютерные провода.Существуют отдельные руководства по подключению монтажной панели, Электропроводка сигнализации и электропроводка для Домашняя автоматизация.

Для начала необходимо приобрести настенные панели для каждой розетки. В большинстве случаев мне нравится получать пакет Leviton QuickPort 10. вставьте модули Cat3 Phone, Cat5e Data и Coaxial. У меня на каждую розетку обычно минимум 4 провода, и защелкивающиеся разъемы делают это легко. Если у вас будет только 1 или 2 провода на каждой розетке, вы можете сэкономьте деньги, купив настенную панель «все в одном».Есть готовые пластины для одиночной телефонной линии, одиночного коаксиального кабеля, телефон + коаксиальный кабель, Cat5e + коаксиальный кабель, подключения динамиков … Вы можете найти настенные панели для телефона + коаксиального кабеля в Интернете по цене менее 2 долларов. Модули с защелкой Leviton обычно стоят 2 доллара за каждый провод плюс еще 2 доллара за настенную пластину. Вы можете получить еще более выгодные предложения на соединительные пластины для динамиков, на которых все хорошо обозначено. Если вам нужны специализированные настенные панели HDMI, USB, DVI . .., вам нужно будет обратить внимание на другие компании, такие как Calrad Electronics.

Концевые коаксиальные провода

Завершение RJ-45 (данные Cat5 / Cat5e / Cat6)

Существует два стандарта для подключения RJ45: TIA / EIA 568 A и TIA / EIA 568 B. Стандарт A обеспечивает обратную совместимость с телефонными проводами. Внутренние 4 провода подключены одинаково (оранжевая полоса, синий, синяя полоса, оранжевый) как для телефона, так и для данных. Стандарт B более распространен, возможно, потому, что он не имеет обратной совместимости с телефонными проводами.Подключение компьютера к сетевому разъему, который фактически подключен к телефону, может повредить ваш компьютер, когда телефон звонит. Хотя использование разъемов Cat5e как для данных, так и для телефона может быть удобным, нет визуальной индикации того, предназначен ли разъем для телефона или данных. Подключение компьютера к разъему RJ45, который подключен как телефон, может повредить сетевую карту, когда телефон звонит. Электропроводка для обоих стандартов приведена ниже.

Приведенные выше примеры относятся к разъему Cat5e Leviton.Продукты разных компаний могут быть подключены по-разному хотя порядок выводов практически такой же. Для всех продуктов ожидайте, что вы найдете цветовые коды, нанесенные непосредственно на разъем с этикетками A и B.

Эти гнезда также должны поставляться с инструментом для перфорации, который поможет вам вставить провода в каждый разъем. После размещая провода, обрежьте излишки кусачками или бритвой. Также должна быть какая-то защелка крышка, которая защитит провода.

При подключении к разъему RJ45 убедитесь, что провода скручены как можно дольше. Не иметь большой длины раскрученной проволоки более 1/2 дюйма. Скрученные провода не могут поддерживать такую ​​высокую скорость передачи данных.

Оконечное соединение проводов RJ-11 (телефон Cat3)

Есть два типа телефонных разъемов. В старом стандарте использовались черный, красный, зеленый и желтый провода. У каждого провода был свой винт. задняя часть пластины, если смотреть слева.В новом стандарте используются гнезда, аналогичные гнезду RJ45. Чтобы преобразовать старую цветовой стандарт по новому стандарту:

Контакт	Цвет телефона	Цвет Cat3 / Cat5e
1		Зеленая полоса
2	Черный	Оранжевая полоса			синий
4	Зеленый	Синяя полоса
5	Желтый	Оранжевый
6		Зеленый

Если вы используете провод категории 5 или лучше в качестве телефонного провода, коричневые провода использовать не будут.Большинство людей не используют зеленые провода. Они необходимы только в том случае, если вы собираетесь бегать 3 разных телефонных линии к вашему дому. Провод с улицы, наверное, всего 2 пары на 2 отдельные телефонные линии. С сотовыми телефонами и VOIP (протокол передачи голоса по Интернету) три разных телефонных линии не требуются. если вы не занимаетесь бизнесом.

Подключение защелки к разъему RJ11 аналогично подключению разъема RJ45, за исключением того, что здесь 6 контактов вместо 8, а два внешние штифты не являются обязательными.Этот домкрат Leviton маркирован как старыми, так и новыми цветовыми стандартами.

Завершение проводов S-Video

Кабели S-Video состоят из 2 сигнальных проводов: Y (яркость) и C (цветность) и 2 заземления, где каждый сигнальный провод имеет свою собственную оплетку. Дешевле и проще проложить 2 отдельных коаксиальных кабеля для S-Video вместо покупки специального кабеля S-Video. Вы даже можете использовать кабель Cat5e для кабеля S-Video, хотя Cat5e не имеет экранирования, как у коаксиальных кабелей.Гнезда S-Video работают аналогично гнездам RJ45 с перфорацией, за исключением того, что здесь всего 4 соединения, и они расположены сзади, а не сверху. Вы заметите, что 4 цвета для S-Video (синий, синяя полоса, оранжевый и оранжевая полоса) одинаковы внутри. 4 цвета для разъемов данных RJ45 и голосовых разъемов RJ11, поскольку Левитон ожидает, что вы будете использовать кабель Cat5e для S-Video. Ваш провод может иметь или не иметь проводов этих 4 цветов. Просто убедитесь, что вы используете один и тот же цвет для сигнальных проводов Y и C на каждом конце.Если вы действительно используете Cat5e, оставьте коричневый и зеленый провода неиспользованными или используйте их для второго кабеля S-Video. Если вы используете коаксиальный кабель, сплошные провода — это земля, которую следует подключить к экрану / оплетке.

Оконечная нагрузка композитных / компонентных / RCA-проводов

Композитные, компонентные и RCA-провода имеют одинаковый концевой разъем. Существует два распространенных типа концевых соединителей: паяные и коаксиальные. При использовании коаксиального кабеля используйте коаксиальный разъем.Обожмите конец коаксиального кабеля на коаксиальном кабеле, как описано выше, а затем прикрутите разъем RCA (слева) к его концу. При использовании двухжильного провода припаяйте провода к двум контактам разъема RCA (справа). Перед пайкой не забудьте закрыть провод крышкой.

Электропроводка Настенные / потолочные динамики

Встраиваемые в стену динамики обычно имеют прямоугольную форму, а потолочные динамики — круглые. К каждому выступающему прилагается шаблон, показывающий, какого размера следует вырезать отверстие в гипсокартоне.Обязательно найдите шпильки с каждой стороны динамика, прежде чем вырезать отверстие. Обычно я начинаю с небольшого отверстия в центре, чтобы убедиться, что я могу найти провод динамика за стеной, и проверить положение шпилек. Некоторые громкоговорители поставляются со специальными монтажными кронштейнами, но у большинства просто рычаги, которые отходят от стены. Вращение винтов на передней части динамика раздвигает руки и защемляет стену. Как вы можете видеть на картинке справа, для разведения рычагов требуется не менее 1/2 дюйма с каждой стороны, поэтому динамик не может находиться рядом со стойкой. По этой причине вам не следует устанавливать электрическую коробку на шпильку, чтобы разметить расположение провода динамика.

Подключение регулятора громкости

Регуляторы громкости монтируются в единую электрическую коробку. Стандартные аналоговые регуляторы громкости будут иметь 4 пары разъемов на задней панели: + и — для левого и правого входа и левого и правого выхода. Провода динамиков для каждого динамика в паре идут от усилителя к регулятору громкости, а затем к каждому динамику.

Цифровые регуляторы громкости изменяют громкость непосредственно на усилителе. Эти блоки управления обычно должны быть той же марки, что и усилитель. Провод Cat5 соединяет цифровой регулятор громкости и усилитель. Этот провод обеспечивает питание и сигнал. Колонки идут прямо от усилителя к колонкам.

Соединители Leviton QuickPort

Защелкивающиеся гнезда для настенных панелей и концевых разъемов доступны от: Leviton QuickPort, OnQ / Legrand, Cables-To-Go, SpeakerCraft, Calrad Electronics, Ideal.
