Как подключить интернет розетку Legrand

В этой статье я подробно расскажу о том, как самому установить и подключить интернет розетку Legrand, как правильно выполнить подсоединение к ней UPT – витой пары и не перепутать цветовую схему.

В качестве примера установки, выбрана встраиваемая интернет розетка Legrand Valena, как наиболее распространенная серия установочного оборудования этого производителя.

В компьютерных сетях, чаще всего, для передачи интернет сигнала используется провод состоящий из четырех пар жил (всего восемь), которые имеют индивидуальную цветовую маркировку. Для работы современных скоростных режимов передачи данных (от 1000 Мбит/сек) требуются подключить все 8 штук.

Используемый для подключения к ней разъем 8P8C, в который запрессованы жилы витой пары, выглядит следующим образом:

Интернет розетку Легранд, может установить и подключить практически любой человек, без специализированного инструмента и серьезных навыков работы, в домашних условиях.

При этом будет обеспечено высокое качество соединения и надежность контактов. Сейчас я покажу как это просто делается:

УСТАНОВКА ИНТЕРНЕТ РОЗЕТКИ ЛЕГРАНД

Механизм устройства универсален и подходит для многих серий электроустановочного оборудования, не только для линейки Валена. Внешний вид меняется путём установки другой рамки и декоративной лицевой накладки.

В нашем примере, перед установкой, на этапе электромонтажных работ или ремонта, была произведена прокладка витой пары UTP. Проводники проложены от wi-fi роутера, до места, где необходимо установить интернет розетку. Под неё устанавливается стандартный подрозетник, куда и выводится кабель.

В данном случае, он протянут в розеточный блок для телевизора, состоящий из нескольких электрических, одной ТВ и компьютерной розеток.

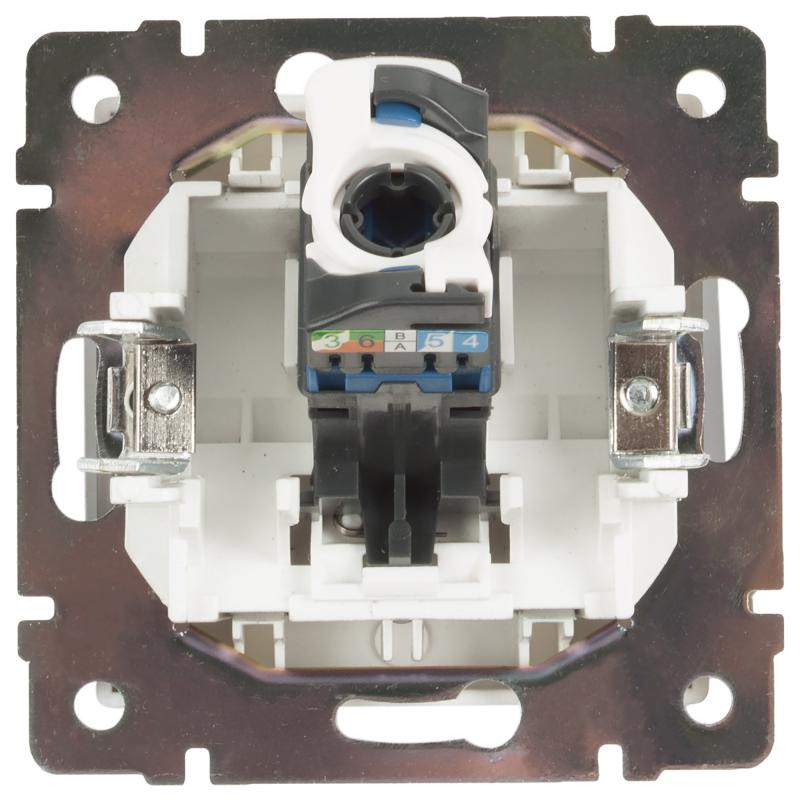

Перед установкой, первую очередь, механизм устройства разворачивается тыльной стороной к себе и снимается задняя крышка. Для этого требуется повернуть белый фиксатор по часовой стрелке, примерно на девяносто градусов, как показано на изображении ниже.

В результате, фиксатор встает перпендикулярно корпусу и с легкостью снимается с его частью, стоит лишь потянуть на себя.

За ними скрыты IDC контакты для подключения жил сетевого провода (как они работают я расскажу ниже):

Следующим шагом, необходимо в центр снятой задней крышки с фиксатором, просунуть витую пару из подрозетника, с внешней стороны во внутрь. Так, как показано на изображении ниже.

После чего, интернет провода подготавливаются к подсоединению.

Для этого снимается внешняя защитная оболочка (в нашем примере она серая). Под ней вы увидите 4 пары проводков (всего в сумме 8 штук). Все они имеют отличную друг от друга цветовую маркировку. При этом 4 жилы полностью одноцветные (коричневый, зеленый, синий и оранжевый), а оставшиеся четыре белые, с полосками тех же цветов. Таким образом они образуют пары.

Обратите внимание, на торцах задней крышки механизма Legrand имеются пазы, по четыре с каждой стороны. А так же наклейки, с обозначением возможных схем подключения A и B.

Сразу скажу, подсоединять витую пару к интернет розетке Легранд необходимо по цветовой схеме «B», подавляющем большинстве случаев.

Маркировка:

«А» – соответствует стандарту подключения T568A;

«В» – стандарту подключения T568B;

Их использование зависит от типа соединяемого между собой оборудования. В настоящее же время, практически все современные сетевые устройства могут сами распознавать схему по которой выполнено подключение и в случае необходимости подстраиваться под нее.

Для выхода в сеть интернет, лучше сразу выполнять подключение проводов к RJ45 по схеме «B». Следуя ей, поместите жилы витой пары в соответствующие пазы крышки с нужной цветовой маркировкой, в каждый по одному.

У вас должно получится примерно так:

После этого устанавливайте крышку с проводами в посадочное место на задней части интернет корпуса Legrand, от куда она была снята.

Обратите внимание, с одной из сторон крышки присутствует выступ, а с другой паз, на разъеме же компьютерной розетки, куда она монтируется, также предусмотрены аналогичные элементы. Они расположены зеркально и это исключает возможность ошибки.

Когда крышка встала в свое посадочное место, закрывайте белый фиксатор против часовой стрелки. При это, крышка с установленными в её пазах проводами, начнет углубляться и в завершении надежно зафиксируется.

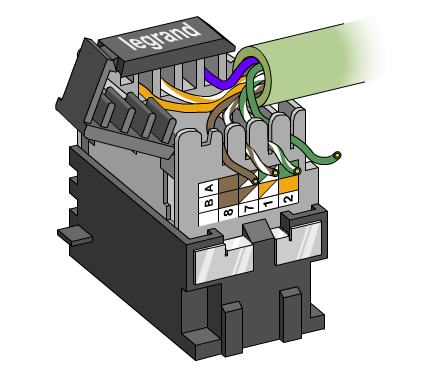

Как подключаются провода витой пары к контактам сетевой розетки Legrand, ведь вы даже не снимали изоляцию с жил?

В этом и кроется, пожалуй, главное отличие установочного телекоммуникационного оборудования, от большинства других электро изделий.

Контактные площадки компьютерной розетки, представляют собой две заостренные пластины. Они расположены таким образом, что расстояние между ними, равно сечению медной жилы витой пары, без изоляции.

Когда крышка, с установленными в ней проводами, входит в свое посадочное место – эти лезвия прорезают изоляцию проводов и касаются токопроводящих сердцевин. При этом олучается крепкое, надежное соединение, которое гарантирует стабильную работу сетевых или телекоммуникационных устройств без потерь.

Это и есть, так называемые, IDC контакты.

Советую дополнительно убедиться в правильности установки жил в контактных группах, нередко, из-за обилия разноцветных проводов и двух схем подключения, неопытные монтажники их путают. Только после проверки можно подрезать излишне торчащие концы витой пары.

Ваша основная задача – не допустить, чтоб произошло случайное замыкание каких-то из медных проводников между собой.

Затем механизм интернет розетки Legrand Valena устанавливается в подрозетник, крепится рамка и лицевая панель.

И на этом установка закончена, можно проверять получившийся результат.

Практически все современные компьютерные rj45 розетки подключаются так же и способ подсоединения витой пары аналогичный.
Так, например, выглядит механизм интернет розетки , выпускаемый так же для многих серий оборудования этого производителя.

Проводники витой пары подключаются здесь в ручную, каждый помещается в соответствующую клемму.

Для удобства их установки необходимо пользоваться небольшой прямой отверткой. Легранд, в этом плане, подключать удобнее.

В остальном, технология такая же, жилы попадают между острых пластин, которые прорезают изоляцию и касаются токопроводящей сердцевины.

А вот пример подсоединения проводов к Розетке RJ45 модульной серии ABB ZENIT. Здесь все пазы для жил установлены в ряд, сверху их поджимает фиксатор, который опускает их в контактные IDC разъемы.

Теперь, когда вы увидели практически все возможные варианты интернет розеток, я думаю, вы сможете установить практически любую экземпляр у себя дома самостоятельно, не только Легранд.

Ну а если вам попадется довольно редкий тип разъемов с клеммными колодками – не пугайтесь, здесь подключение даже еще проще и понятнее.

Каждая из клемм пронумерована и вам остается лишь зажать там жилы соответствующего вашей схеме подключения цвета. Только помните, перед этим необходимо снять изоляцию с жил, ведь самопрорезающих лезвий у контактов здесь нет.

ВНИМАНИЕ!

Если в вашу квартиру еще не проведен интернет провайдером, а компьютерные розетки уже стоят, то во время установки сообщите монтажникам по какой схеме у вас выполнено их подключение А или Б.

Если подключение выполняется там, где уже проведена сеть, то перед началом работ можно позвонить своему поставщику услуг, чтобы узнать по какой схеме вам необходимо подсоединять провода к разъемам.

Как видите, сложная, на первый взгляд, задача по подключению интернет розетки Легранд или АББ, решается довольно просто, при этом не требуется использование специализированного инструмента и с задачей может справится практически каждый.

В настоящее время, практически все компьютерные розетки, подключаются так же, но если вы все же столкнетесь с проблемой не описанной в статье, обязательно пишите в комментариях к статье, мы обязательно поможем!

Кроме того, подписывайтесь на нашу группу ВКонтакте, следите за выходом новых материалов!

Как подключить интернет розетку — все варианты подключения

В Советском Союзе понятие дизайна отсутствовало как таковое. Было прикладное художественное оформление, которое оставляло желать лучшего. Именно поэтому все было таким однообразным и подчас серым. В своих квартирах мы можем встретить висящие провода и черные выключатели. Но по современным стандартам хочется сделать все аккуратно и красиво. Чтобы спрятать кабель витую пару в стену или короб, необходимо знать, как подключить интернет-розетку на его окончании.

Виды и стандарты подключений

Современное телекоммуникационное оборудование от одного производителя используется в различных странах мира. Было бы очень неудобно, если бы у всех были свои стандарты связи и подключения. Поэтому были приняты единые нормы, которые дают возможность автоматизировать большинство задач.

RJ-45

Интернет перестал сегодня быть диковинкой и многие получают его у себя в доме по технологии «оптика в каждый дом» или по беспроводной сети. Но в любом случае при подключении роутера или модема фигурирует кабель, который именуется «витая пара». Обычно в нем имеется 8 жил. На каждом конце подключается коннектор 8P8C. Его привыкли называть RJ-45, но если мы хотим быть точными, то это не совсем верно. RJ-45 – это стандарт, а разъем имеет название 8P8C.

Стандарт EIA 568-B

Раньше для коннекта с оборудованием необходимо было некоторые жилы перекрещивать между собой, чтобы оно стало работоспособным. Этот вопрос решился, когда в 2001 году американская ассоциация утвердила два стандарта подключения жил витой пары. Это стандарт TIA/EIA-568-B и TIA/EIA-568-А. Чаще всего сегодня используется подключение по первому варианту. Оно подразумевает такую последовательность жил: бело-оранжевый ‒ оранжевый (1‒2), бело-зеленый ‒ синий (3‒4), бело-синий ‒ зеленый (5‒6), бело-коричневый ‒ коричневый (7‒8). Во втором варианте вместо зелено-белого, подключается оранжево-белый, а вместо зеленого – оранжевый. Такой вариант необходим для сети стандарта 10BASE-T и 100BASE-T. Если вдруг вы что-то перепутаете, то не переживайте, современные роутеры рассчитаны на оба варианта, поэтому автоматически перекидывают сигнал.

Различие

Ввод кабеля в розетку

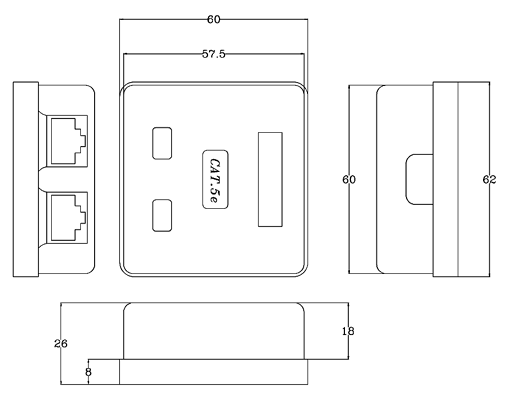

Все интернет-розетки бывают наружного и врезного исполнения. Каждый производитель может немного изменять механизм крепления кабелей, но сам принцип остается одинаковым.

Legrand (Легранд)

Схема подключения интернет-розетки Legrand

Розетка этого производителя имеет приятный внешний вид и один из лучших механизмов фиксации жил. Чтобы подключить ее нам понадобится сделать следующее:

При помощи лезвий в рукоятках обжимного инструмента снимаем внешнюю изоляцию кабеля. Должны показаться все 4 пары. Разравниваем их, чтобы удобно было работать с ними.
Берем розетку и снимаем лицевую панель. Для этого необходимо отвернуть всего один болтик, который ее фиксирует.
Разворачиваем внутренний механизм. На задней грани видна белая рукоятка-фиксатор. Ее необходимо повернуть против часовой стрелки. После этого часть фурнитуры снимается.
Основной корпус пока можно отложить, чтобы он не мешал. В той части, которую мы сняли, есть отверстие. Вставляем кабель так, чтобы белый фиксатор смотрел от нас.
На верхней грани можно увидеть две нанесенные схемы с цветами под каждым номером. Схема А – это второй вариант подключения, о котором говорилось раньше. Схема В – это тот, который нам нужен.
В согласии с расцветкой вставляем каждую отдельную жилу в фиксатор. Не беда, если они не войдут до конца.
Далее берем основную часть, подключаем к ней тот элемент, в который мы только что вставили жилы и проворачиваем рукоятку по часовой стрелке. Когда фиксатор плотно сядет, дополнительные выемки протолкнут наши жилы на оставленное для них место.
Теперь устанавливаем нашу розетку в подготовленное для нее гнездо и выкручиваем распорки.
Крепим лицевую панель.

Возможные варианты подключения

Viko (Вико)

Интернет-розетка Vico

С этой розеткой не так все просто, как с предыдущей:

Снимаем лицевую панель.
Переворачиваем ее так, чтобы гнезда для жил витой пары оказались вверху, а лицевая часть смотрела на нас.
На этом этапе нас ожидает сюрприз. Здесь нет абсолютно никакой маркировки и подсказок. Понадобится информация, которая приводилась в статье под стандартом T568-B.
Зачищаем все жилы. Производитель не предусмотрел прокалывающего механизма.
Вставлять их будем попарно, как описывалось раньше. Двигаться будем справа налево, в том положении, в котором мы расположили розетку.
Зажимаем каждый кабелек при помощи болтика.
Проверяем правильность подключения при помощи тестера. Если такого нет, то можно, не монтируя розетку в подрозетник, воткнуть кабель, который идет в компьютер. В свойствах подключения должно показать работоспособность.
Если все в порядке, то прикручиваем лицевую панель и закрепляем розетку в стену.

Lezard (Лезард)

Начинаем со стандартного откручивания лицевой панели.
Теперь необходимо вытащить сам коннектор. Для этого нужно прижать фиксатор.
Берем отвертку и вставляем в отверстие для кабеля и приподнимаем. Верхняя крышечка должна открыться.
В согласии со схемой В вставляем жилы. Зачищать их не нужно. Чтобы утопить их глубже, можно использовать обратную сторону канцелярского ножа.
Обрезаем лишние части жил и закрываем крышечку.
Ставим назад фиксатор и прикручиваем панель.
Монтируем в подрозетник.

Вот фотоинструкция:

Разбираем интернет-розетку Lezard Сюда нужно подключить кабельки Выбираем вариант B Делаем согласно схеме Устанавливаем розетку на место

Schneider (Шнайдер)

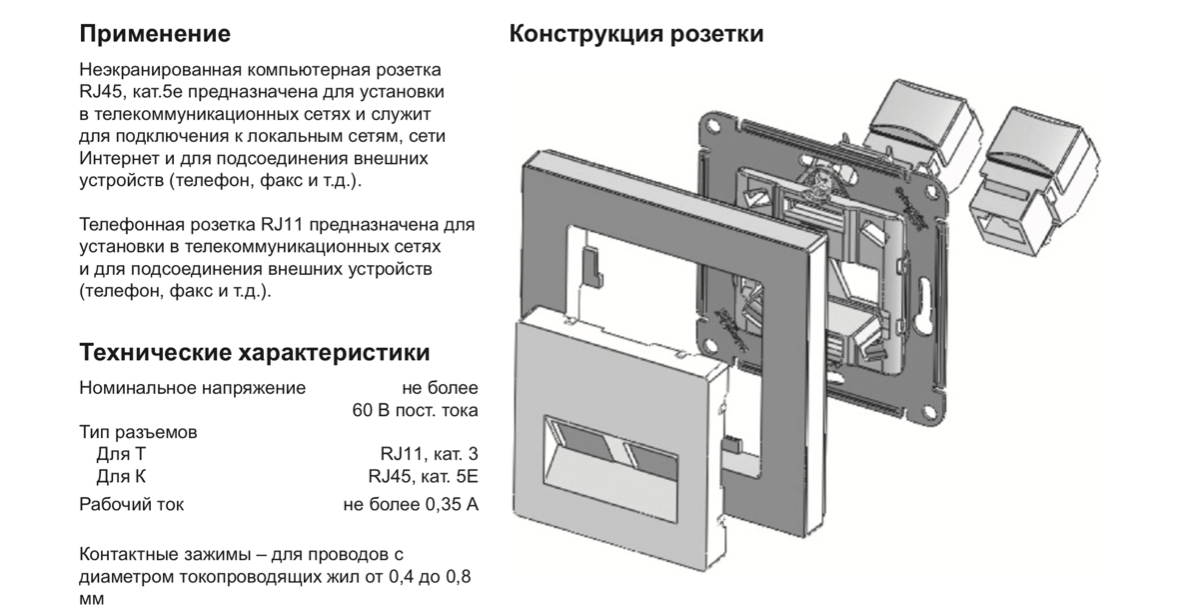

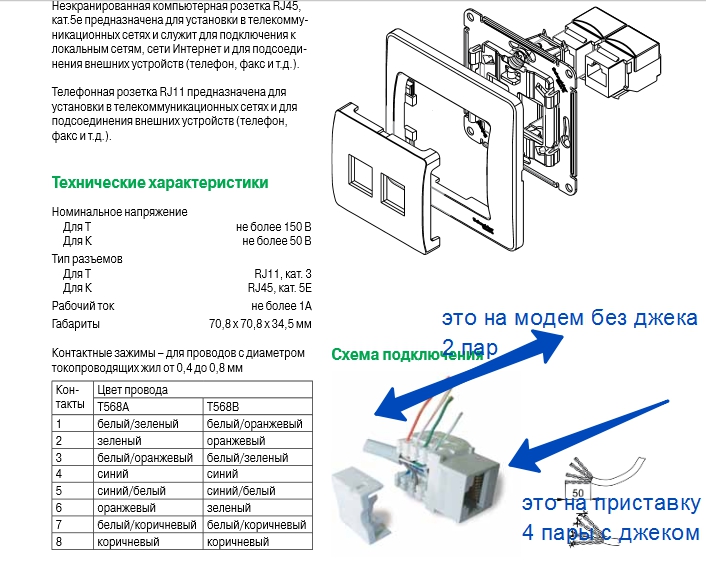

Схема подключения интернет-розетки Schneider

Эта розетка подключается по аналогии с другими. Часто она может быть двойной. В этом случае придется подвести два кабеля от роутера, т.к. параллельное соединение не поддерживается для сетевого оборудования. Подключение осуществляется при помощи цветов, там они расписаны по схеме А, просто замените местами пары 2‒3 и 5‒6, как указано выше. Если же вам попалась одинарная, тогда все немного сложнее.

Снимаем декоративную панель.
Вынимаем основной механизм, прижав два фиксатора.
Далее из этого механизма вынимаем центральную вставку, а из нее заднюю крышечку.
Продеваем кабель в эту крышечку и подключаем провода по указанной схеме.
Собираем все в обратном порядке.

Как подсоединить

Теперь вы знаете, как правильно осуществить распарковку, а также самый распространенный стандарт. Для вас не станет проблемой подключение любой из розеток. Внешнюю можно использовать как удлинитель, если вдруг где-то перебило кабель – достаточно разрезать его в этом месте и вставить туда коннектор. Внутри коробки нанесены цветовые указатели, которые позволят вам не сбиться. Зафиксируйте кабель стяжкой, которая предусмотрена в конструкции.

Подключение компьютерной розетки Legrand своими силами

Компьютерные розетки Legrand

Благодаря компании Legrand подключение компьютерной розетки становится все более простым. Этот лидер по производству электроустановочного и силового оборудования предлагает широкий ассортимент розеток для сетевых подключений.

Благодаря этому, вы можете организовать точку доступа к проводному интернету в любом удобном для вас месте, а привлекательный внешний вид таких розеток позволит им органично вписаться в дизайн любой комнаты.

Сетевые розетки Legrand

Благодаря огромной номенклатуре выпускаемой продукции в компании Legrand, компьютерная розетка и схема подключения может несколько варьировать. Здесь многое зависит от типа розетки, некоторых особенностей монтажа, подключения и ее крепления.

А если сюда еще добавить разнообразные дизайнерские решения в оформлении, богатую цветовую гамму и виды материалов, используемых для изготовления розеток, то ассортимент становится поистине всеобъемлющим. Давайте же постараемся для начала разобраться хотя бы в основных критериях выбора компьютерных розеток.

Итак:

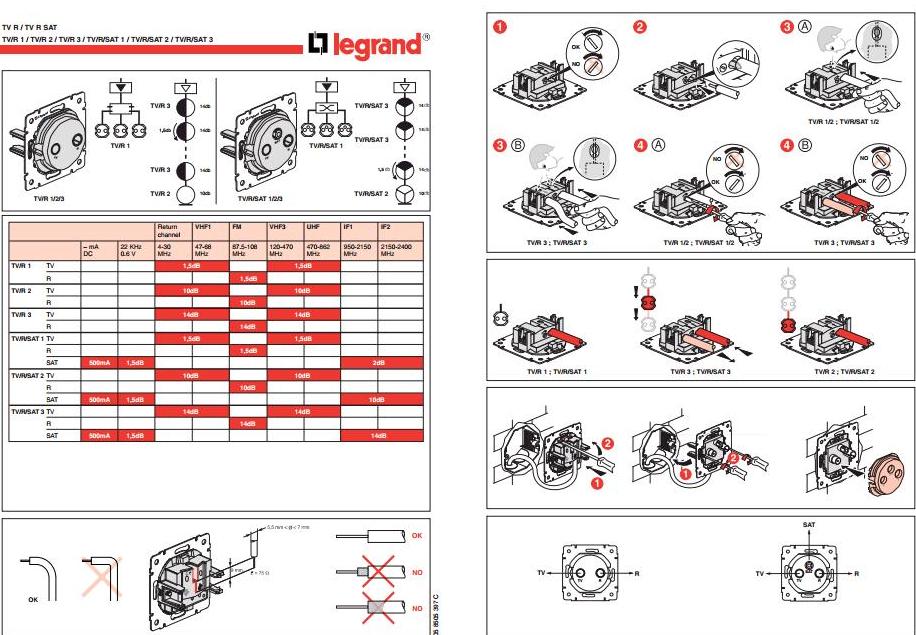

Прежде всего, обратить внимание стоит на категорию информационной розетки. Компания Legrand выпускает розетки категории 5е и 6. На данный момент уже анонсирован выпуск розеток категории 6а, но они пока не представлены на нашем рынке.
Давайте разберем в чем отличия этих категорий. Розетки категории 5е предназначены для передачи данных с частотой до 100МГц, а категории 6 до 250МГц. Если же говорить о скорости передачи данных, то розетки категории 5е способны передавать до 1Гбит/с, а категории 6 — до 10Гбит/с. Учитывая скорость развития информационных технологий, целесообразно использовать розетки категории 6, несмотря на то, что их цена несколько выше.

Виды кабелей витой пары

Следующим достаточно важным параметром является тип кабеля, для которого предназначена информационная розетка. В большинстве случаев это тип кабеля UTP, но розетка компьютерная Legrand и схема подключения могут быть предназначены и для кабелей STP или FTP. Данный тип кабелей может быть использован только для розеток 6 категории.

Обратите внимание! Обозначение кабеля может быть выполнено согласно ISO/IEC 11801. В этом случае кабель будет обозначен U/UTP, F/UTP или S/UTP, соответственно. Кроме того, могут использоваться различные дополнительные модификации этих кабелей.

Кабель UTP — обычный кабель с витыми парами, без экранирования. При наличии экрана в виде оплетки кабель обозначается STP, а если в качестве экрана использована обычная фольга, то кабель обозначается FTP. Кроме того, существуют различные модификации с оплеткой и фольгой как кабеля в целом, так и отдельных жил.
Еще одним фактором, на который советует обратить внимание наша инструкция, является способ крепления и монтажа непосредственно коннектора. Кроме обычных коннекторов, все большее количество моделей снабжается коннекторами быстрого монтажа. Особенности подключения розеток такого типа мы опишем ниже, и вы сможете выбрать более удобную для вас модель.

Обратите внимание! Сейчас выпускаются розетки с LCS² коннекторами. Они представлены только в розетках 6 категории и предназначены для оптоволоконных сетей. Как планируется, такие же коннекторы будут устанавливаться и на модели категории 6а.

Еще одним параметром, на который советуем обратить внимание при выборе, является способ крепления коннектора непосредственно к коробке. Это может быть зажимное и винтовое крепление. Своими руками, конечно, проще монтировать модели с зажимными креплениями, но их надежность и долговечность лично у меня вызывает сомнения. Поэтому я советую применять розетки с винтовым креплением.

Способы подключения коннектора

Ну и последним параметров является количество коннекторов, установленных в одной монтажной коробке. Это может быть изделия на 1 или 2 коннектора. И тут вы можете выбрать модель наилучшим образом отвечающую на ваши потребности.

Подключение информационных розеток Legrand

Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерной розетки Легранд и подключение компьютерных розеток вообще?

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.

Общие принципы подключения информационных розеток

Практически все современные локальные сети используют для подключений разъем RJ – 45. Хотя официальное название данного разъема — 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов.

Для подключения гнезд и разъёмов данного типа используется кабель витая пара, который имеет строго нормируемое цветовое обозначение каждой жилы. Опираясь на это цветовое обозначение, и выполняется подключение.

На фото представлены общепринятые нормы подключения кабелей витой пары

Итак:

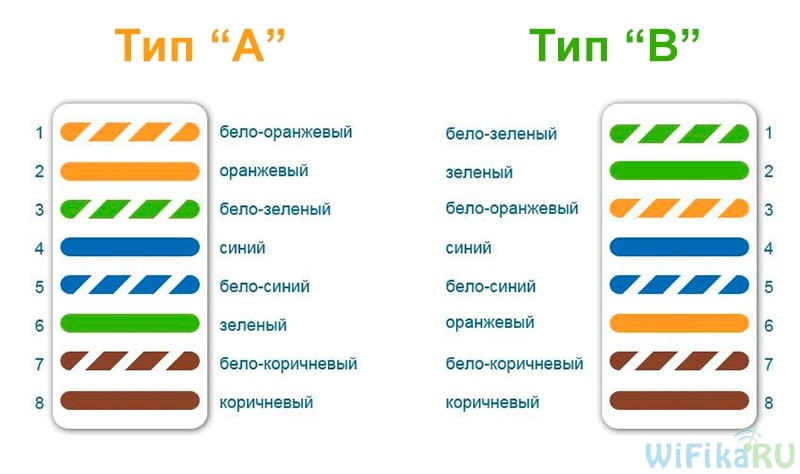

На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
Для стандарта TIA/EIA-568B чередование проводов следующее : оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, оранжевый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.

Подключение коннектора розеток Legrand

Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

Подключение обычного коннектора Legrand

Прежде всего, нам следует добраться до коннектора. В разных моделях может потребоваться разобрать розетку, но в большинстве до коннектора можно добраться без дополнительных усилий.
Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Подключение коннектора: быстрый монтаж

Подключение компьютерной розетки Легрaнд с коннектором — быстрый монтаж — несколько отличается. Но эта особенность заключается только в способе монтажа, а схема подключения остается стандартной. При этом коннектор имеет цветовую маркировку для обоих видов подключения, что позволяет выполнить ее, даже не обладая специфическими знаниями.

Подключение коннектора быстрый монтаж

На тыльной стороне компьютерной розетки Legrand имеются два белых фиксатора, провернув которые против часовой стрелки, мы можем изъять коннектор.
Коннектор одевается на кабель. После этого кабель следует разделать и подключить жилы согласно цветовой маркировке. Выступающие части жил можно обрезать.
Теперь устанавливаем коннектор на место и проворачиваем его по часовой стрелке с небольшим усилием. Во время этого происходит обжимание кабеля и его надежная фиксация.
Теперь устанавливаем розетку в посадочное место и крепим его винтами. Все, розетка готова к использованию.

Вывод

Теперь вы знаете, как произвести выбор и подключить компьютерную розетку. Как видите, сделать это достаточно просто. А видео на нашем сайте еще больше облегчит эту задачу. Ведь такая нехитрая процедура значительно облегчит подключение к проводной сети интернет и позволит максимально скрыть и унифицировать разводку по всему дому.

Подключение интернет розетки и обжим коннектора RJ-45

Для подсоединения компьютера к интернету используют провод, который называется витая пара. Чтобы его подключить, нужно предварительно подготовить концы кабеля. Точнее — поставить на них специальные коннекторы, которые уже можно подсоединить в компьютер или роутер.

Иногда требуется развести провода интернета по дому или офису. В этом случае на конце витой пары ставят специальные розетки. В рамках данной статьи будут рассмотрены способы установки интернет розеток, а также основные правила обжима коннектора RJ-45 и подключения витой пары.

Обжим коннектора RJ-45

Второе его название: патч-корд. Это небольшой пластиковый коннектор прозрачного цвета, который является подобием «вилки» для гнезд сетевых карт, роутеров, свитчей и прочих коммуникационных устройств.

В зависимости от того, к чему будет подключен кабель, различают два типа коммутации:

Прямая. Для коммутации сетевой карты компьютера с роутером/свитчем.
Перекрестная. Для коммутации двух компьютеров напрямую, а также свитчей, роутеров или хабов.

Для использования конкретного типа коммутации, провод обжимают с двух сторон. Сам кабель состоит из нескольких цветовых жил, которые заводят в патч-корд в определенном порядке. Этот порядок и определяет функциональную нагрузку кабеля.

ВАЖНО: Обычно провод в квартиру заводит компания-провайдер. В этом случае не всегда возможно посмотреть, как он обжат в коммутационной коробке. Если вы решили поставить коннектор RJ-45 самостоятельно, стоит предварительно узнать у тех. поддержки компании, как изначально был обжат кабель в распределительной коробке.

Схема подключения интернет кабеля по цветам

Итак, витая пара состоит из 8 жил проводов. Каждая жила находится в изоляции определенного цвета. Перечислим все цвета:

Коричневый.
Синий.
Зеленый.
Оранжевый.
Коричнево-белый.
Сине-белый.
Зелено-белый.
Оранжево-белый.

Теперь перейдем к самому коннектору RJ-45. В патч-корде также присутствуют 8 контактов (пинов), к которым подводят жилы витой пары. В зависимости от того, в какой последовательности заведены жилы, меняется функционал провода. Очередность установки жил в коннектор также называется «распиновкой».

Если взглянуть на коннектор снизу так, чтобы защелка фиксатор смотрела в пол, а медные контакты — на человека, получится, что контакты будут располагаться в порядке от 1-го до 8-го справа-налево. Важно не перепутать порядок!

Исходя из этого, схема подключения по цветам выглядит следующим образом:

Прямая:

Оранжево-белый.
Оранжевый.
Зелено-белый.
Синий.
Сине-белый.
Зеленый.
Коричнево-белый.
Коричневый.

Оба конца коннектора обжимаются по данной схеме.

Обратная (для перекрестного соединения). Один конец витой пары обжимается как при прямой схеме. Второй подсоединяется в следующе последовательности:

Зелено-белый.
Зеленый.
Оранжево-белый.
Коричнево-белый.
Коричневый.
Оранжевый.
Синий.
Сине-белый.

Чтобы скоммутировать провод, желательно иметь под рукой специальный инструмент, а также обладать минимальными навыками разводки проводов.

ИНФОРМАЦИЯ: Если в квартире или офисе находится сразу много проводов витой пары, причем все они скоммутированны разными способами, стоит разметить провода с обратной коммутацией. Это облегчит работу с кабелями в будущем.

Обжим витой пары в коннекторе

Для обжатия витой пары потребуется:

Два коннектора RJ-45.
Специальные обжимные ножницы — кримпер.

Рассмотрим пошаговый алгоритм обжимки провода:

Один конец витой пары зачищают от внешней изоляции при помощи кримпера. Для этого его вставляют в круглое отверстие ножниц, примерно на 1-5 см и снимают внешний резиновый слой провода. Данное действие схоже со снятием изоляции с электропроводки.
Расплетаем и выставляем жилы согласно коммутационной схеме. Выравниваем жилы по длине. Важно, чтобы каждый проводок был одного размера. После чего аккуратно вставляем жилы в 8 микроотверстий на кримпере и снимаем изоляцию с них.
Вставляем оголенные жилы согласно цветовой схеме в патч-корд. При этом не забываем про распиновку коннектора. Еще раз проверяем, чтобы каждая жила зашла в свой контакт. Важно чтобы на один пин не заходило несколько жил!
Аккуратно устанавливаем коннектор в прямоугольное отверстие кримпера и сжимаем рукояти ножниц.
Достаем обжатый провод.

Это правильный способ обжима кабеля. Однако существуют и кустарные методы установки коннектора.

Как обжать витую пару без кримпера

Не в каждом доме есть обжимные ножницы. Это, скорее, профессиональный инструмент, который не находит своего приспособления в обыденной жизни. Чаще всего их кримпер находится под рукой, поэтому приходится работать с тем, что есть в доме.

Итак, для домашнего монтажа коннектора RJ-45 нам понадобится:

Острый нож.
Маленькая прямая отвертка.

Последовательность действий точно такая же, как и при работе с обжимными ножницами. Только снятие всей изоляции с проводов будет производиться при помощи ножа, а зажим жил — при помощи отвертки.

Необходимо очень аккуратно поджимать каждую жилу в коннекторе. Для этого лучше всего зафиксировать патч-корд в тисках, а витую пару придерживать свободной рукой. Жилу зажимают медным язычком пина. Его фиксируют с помощью небольшой отвертки.

Проверка соединения

Стоит проверить все патч-корды на надежность. Существует три основных способа:

Подключение готового провода в сеть на проверку работоспособности. При этом проверяют скорость передачи данных и отклик сети.
Проверка провода на излом и качение. В этом случае коннектор чуть отгибают от провода или покачивают из стороны в сторону. Правильно обжатая витая пара не даст патч-корду болтаться, также коннектор не будет сильно гнуться, а все жилы провода останутся на своих местах.
Проверка мультиметром. Один из самых надежных способов, который можно использовать, как метод диагностики всего кабеля. Прозвон каждой жилы одного цвета с двух концов витой пары позволит определить разрыв провода, а также качество передачи сигнала на нем по показателям сопротивления жилы.

Перечисленные способы позволяют оценить качество коммутации в полной мере.

Разобравшись с обжимом витой пары, перейдем к главной теме статьи — подключение розетки к витой паре.

Установка интернет розетки

Розетка для витой пары позволяет спрятать все ненужные провода в стене, а на ее поверхности оставить вывод под интернет в любой комнате. Весь процесс монтажа можно разбить на несколько этапов:

Проектирование и разнос коммутационных узлов (розеток) по квартире или офису.
Подведение интернет кабеля к розеткам. Пробитие штробы и разъемов под коммутацию.
Прокладка кабеля и установка розеток.

Данный порядок подходит для установки розеток разных типов. Рассмотрим по порядку разные типы подключений.

Настенная розетка

Внешняя розетка напоминает по своей форме старые телефонные узлы. Это маленькие пластиковые коробочки с вводом кабеля с одной стороны и гнездом для провода с другой. Рассмотрим алгоритм установки данного узла:

Установка пластиковой подножки с клеммником на стену.
Ввод витой пары в розетку. Необходимо завести провод с запасом, примерно 10-15 см, на случай, если первичное подключение будет неверным.
Зачистка жил витой пары.
Подключение жил в клеммную коробку согласно цветовой схеме. Обычно в каждой розетке есть подсказки по коммутации жил в клеммник. Необходимо аккуратно распределить жилы по цветам и опустить каждое из них в зажимное отверстие. Обратите внимание, при проделывании данной операции снимать изоляцию с жил не обязательно. Ее прорезает внутренний механизм клеммника. При успешной установке провода вы услышите характерный щелчок.
После коммутации жил можно закрывать розетку пластиковым кожухом.

ПОЛЕЗНО: Если щелчка не было слышно, можно установить жилу до конца с помощью маленькой отвертки. Аккуратно опустите жилу до нижней части основания клеммника так, чтобы он попала на медный контакт.

Внутренняя розетка

Установки внутренней розетки в стену не отличается от монтажа обычной электрической розетки. При этом коммутация внутри устройства идентична подсоединению жил в настенном узле. Разница может заключаться только в техническом исполнении клеммников и внутренних зажимных устройств отдельных производителей.

ВНИМАНИЕ: Чтобы аккуратно разобрать розетку и ничего не сломать, внимательно читайте инструкцию пользователя. В ней указывается полный алгоритм сборки/разборки узла.

Заключение

Установка розетки в стену — это несложное мероприятие. Главное, не перепутать цветовую схему и действовать аккуратно и без спешки. Не заводите слишком короткие провода в узел. Качество сетевого соединения проверяйте перед тем, как вмонтировать розетку в стену.

Как подключить к кабелю интернет розетку легранд

Без сети Интернет сегодня нельзя представить ни один жилой дом или общественное помещение. Несмотря на то, что раздача с беспроводной сети wi-fi более удобна и может использоваться сразу несколькими пользователями, без подключения интернет-кабеля не обойтись, поскольку кабельная передача данных является более стабильной и быстрой. Чтобы пользоваться дома интернетом, необходимо подключение интернет-розетки, или, так называемой информационной розетки.

Применение и виды информационных розеток

Устройство интернет розетки

Помимо домашнего пользования, существует немало областей для обязательного или желательного монтажа интернет-розетки:

Серверные помещения, офисы, учебные аудитории
Конференц-залы
Электронные библиотеки
Магазины по продаже электроники
Мастерские по ремонту и обслуживанию компьютерной техники
Помещения с требованиями повышенного уровня безопасности от проникновения.

Большинство офисов и аудиторий имеет как беспроводной доступ к интернету, так и оснащенную мебель с розетками для подключения сетевого кабеля. Современные работодатели в сфере ИТ-технологий стремятся обеспечить своих сотрудников розеточными конструктивами с возможностью подключения ноутбуков, компьютеров, телефонов, принтеров.

Как и электрические, информационные розетки бывают двух типов: для внутреннего или наружного монтажа. В первом случае в стену монтируется коробка из пластика, внутрь которой вставляется контактная часть розетки, затем закрывается панелью. Во втором случае это небольшой пластиковый корпус, прикрепляемый на стену. Его устройство простое: корпус с контактной пластиной, к которой подключаются провода, и защитный колпачок. По числу точек подключения устройства бывают одинарными или двойными. Механизм подключения любого типа компьютерных розеток одинаков: к металлу проводника, у которого предварительно срезается защитная оболочка, плотно прижимается металл контактов-микроножей.

Установка интернет-розетки

Разьём RJ-45

Особенностью информационных розеток является то, что они имеют особый тип проводов – витую пару. Это четыре пары связанных друг с другом проводков из меди, помогающие гасить возникающие помехи во время передачи электрического сигнала.

Большинство современных интернет-розеток используют разъем с 8 контактами, называемый RJ-45.

Установка интернет-розетки начинается с планирования места для размещения кабеля. Если в доме используется более 2 компьютерных подключений, рекомендуется вывести кабель к одной точке в квартире и подключить точку доступа wi-fi.

Когда кабель будет подведен к нужному месту, этот участок помечается маркером для того чтобы произвести монтаж подрозетника. Для этого подойдет обычный электрический подрозетник. В стену засверливается коронка подходящего размера, пространство под подрозетник при этом следует очистить от грязи, затем закрепить с помощью гутсой алебастровой смеси. Затем можно приступать к разводке проводов и подключению кабеля к розетке.

Подключение интернет-кабеля к розетке

Чтобы подключить интернет-кабель к розетке, нужно подсоединить его к пластиковому коннектору RJ-45. Он изготовлен из прозрачного пластика, через который можно разглядеть цветные проводки. С помощью этого коннектора и происходит соединение кабеля с контактами в розетке. Для этого необходимо обжать концы на коннекторе с помощью специального инструмента, который позволяет получить качественные контакты. Сначала с кабеля снимается защитная изоляция примерно на 8 см от конца. Если помимо 4 витых пар разной расцветки имеется экранирующая оплетка, ее можно отогнуть в сторону, т.к. она не понадобится. Витые пары нужно раскрутить и расположить в порядке, соответствующем подсоединению по схеме «В». Провода должны быть плотно прижаты друг к другу, а концы ровными. После этого они аккуратно вставляются внутрь коннектора до самого края, при этом нужно следить, чтобы они попали на специальную дорожку. Коннектор вставляется в обжимной инструмент и обжимается.

Подключение интернет-розетки легранд

Розетка легранд

Розетки Legrand являются распространенными среди остальных. Устройства этого производителя имеют один из лучших механизмов фиксации жил. Как правильно подключить розетки legrand:

С помощью обжимного инструмента с кабеля снимается внешняя изоляция, чтобы были видны 4 витые пары. Их следует выровнять для удобства дальнейшей работы.
С розетки снимается лицевая панель, для чего следует открутить один болтик, который ее фиксирует.
Разворачивается внутренний механизм. На задней грани можно заметить рукоятку-фиксатор белого цвета. Ее нужно повернуть по направлению против часовой стрелки, затем снять часть фурнитуры.
В той части корпуса, которую сняли, находится отверстие. Туда нужно вставить кабель так, чтобы белый фиксатор был направлен «на себя».
На верхней грани находятся две схемы с разными цветами под каждым номером. Выбираем схему «В».
В соответствии с расцветкой выбранной схему необходимо вставить каждую из жил внутрь фиксатора. Ничего страшного, если они не будут входить до конца.
После этого нужно взять основную часть розетки легранд и подключить к ней тот элемент, в который были вставлены жилы, затем повернуть рукоятку по направлению часовой стрелки. После того, как фиксатор плотно зафиксируется, жилы протолкнутся внутрь с помощью дополнительных выемок.

После этих действий устройство устанавливается в подрозетник, выкручиваются распорки, затем крепится лицевая панель.

Подключение интернет-розетки по цветам

Цветовая распиновка интернет-провода

При установке розеточного корпуса его нужно расположить так, чтобы входное отверстие для кабеля было направлено вверх, а компьютерный разъем – вниз. После этого можно подключить розетку:

С кабеля снимается защитная изоляция примерно на 5см.
Розетка внутри имеет плату, на которой прикреплен небольшой пластиковый хомут. Внутрь него нужно завести провода и закрепить таким образом, чтобы зачищенные участки провода находились ниже этого хомута. Далее схема подключения производится аналогично процессу подключения розетки легранд.

Розетка внутри своего корпуса имеет гнездо для подключения информационного коннектора. Поэтому, перед тем, как подключить интернет-розетку, следует обратить внимание на цветовую схему подключения. Все восемь проводков разного цвета подключаются к соответствующей ламели, пронумерованной от 1 до 8. Существует две схемы по цветам:

Схема подключения интернет-розетки «А»

Номеру «1» соответствует бело-зеленый проводок;

Номеру «2» – зеленый;

«3» – оранжево-белый;

«4» – синий;

«5» – бело-синий;

«6» – оранжевый;

«7» – бело-коричневый;

«8» – коричневый.

Схема подключения по типу «В»

Похожа на первую схему, с отличием в том, что бело-зеленый и зеленый, а также оранжевый и бело-оранжевый меняются местами. Следовательно, номер 1 схемы «А» меняется местами с номером 3 схемы «В», номер 2 – с номером 6, номер 3 – с номером 1, а 6 – с номером 2.

В России используется преимущественно схема «В».

Подключение двойной розетки

Если необходимо наличие розетки с подключенными одновременно компьютером и телефоном или факсом, используется устройство с двумя коннекторами. Двойная розетка подключается следующим образом: к ней подводятся два кабеля, далее осуществляется распиновка по цветовой схеме. Чтобы не запутаться, следует внимательно смотреть на пазы: их цвет соответствует расцветке жил. После опускания внутрь пазов концов проводов они встанут на место, контактные площадки сами их закрепят при опускании крышки. Те же действия проводятся со второй клеммой, после этого нужно убедиться в работоспособности конструкции и закрыть декоративную планку.

Инструкция по монтажу провода rj45 в розетку legrand · GitHub

— — — — — — — — — — — — — — — — — — — — — — — — — — — —

Скачать Инструкция по монтажу провода rj45 в розетку legrand >> Скачать

— — — — — — — — — — — — — — — — — — — — — — — — — — — —

Пример подключения компьютерной розетки RJ 45 Legrand. Для того, чтобы осуществить монтаж розетки RG 45, вначале с витой пары необходимо удалить внешнюю изоляцию. Остальные статьи. Инструкции. Рекомендации. Как подключить интернет розетку Legrand. Фурнитура фирмы Legrand на данный момент являются наиболее После монтажа и перед окончательной установкой стоит обязательно протестировать соединение на работоспособность. Установка розетки в подрозетник. Главная » 2016 » Декабрь » 10 » Монтаж розеток компьютерных RJ-45 Легранд (Legrand). 1. Проверните фиксатор с обратной стороны механизма RJ45, простив часовой стрелки. 2. Снимите верхнюю часть механизма коннектора. Сегодня я хочу поправить эту несправедливость и выложить полную инструкцию по подключению. Разбираем интернет розетку LEZARD. Схема подключения. Как завести провод. Все розетки RJ45, выпускаемые фирмой Легран, снабжены новыми коннекторами. Чтобы качественно выполнить монтаж, необходимо раскручивать провода менее чем на 13 мм. Этого легко добиться при работе с новыми розетками Легран. Достоинства такого способа установки и исполнения: Провода не видны и не торчат из-под стола, компьютера или телефона Внешняя настенная и напольная розетка RJ-45 (Legrand — Легранд, RJ-12) Для монтажа розетки RJ-45 понадобится определенная схема подключения. Все розетки RJ45, выпускаемые фирмой Legrand, снабжены новыми коннекторами. Установка розеток и выключателей. Провода и кабели. Розетки RJ 45, отвечающие высоким стандартам качества Legrand. Полный набор включает: — бумажные и видео инструкции — щипцы для снятия изоляции (для оптоволокна и кабелей) Специалисты Legrand консультируют заказчиков по вопросам монтажа 19″ оборудования. Обзор и инструкция по установке компьютерной розетки RJ-45. Розетки для коммутации компьютера и телефона, хотя и похожи внешне, все же отличаются. В первом случае нужна одна пара проводов, а во втором — две, а значит, применяется розетка компьютерная 45 45. • Монтаж компьютерной розетки — розетки rj45. Нажимая на провод эскрактор вдавливая в паз розетки провод, одновременно пробивает сдирает оплетку провода об паз розетки при вдавливании и одновременно клинит его в самом конце, в результате мы получаем хорошо Legrand, создатель стандарта механизмов 45х45, предлагает новую программу Mosaic™, которая включает в себя решения для электрических и слаботочных сетей, специально адаптированные для оснащения Удобство монтажа. Информационные розетки RJ 45. Legrand, создатель стандарта механизмов 45х45, предлагает новую программу Mosaic™, которая включает в себя решения для электрических и слаботочных сетей, специально адаптированные для оснащения Удобство монтажа. Информационные розетки RJ 45. Как правило, применяется розетка с двумя витыми парами с четырьмя проводами (получается восемь шнуров). Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируются все этапы монтажа не только рассматриваемой розетки Legrand, но и Интернет-розетка — имеется в виду розетка Ethernet (RJ-45)? от Роутера идет провод на розетку, а от розетки дополнительный шнур к компьютеру. Помогите по какой схеме подключать розетку A или В. Кабель-каналы Legrand. Системы и решения для электрических и информационных сетей. Аксессуары для монтажа модульного оборудования 5 308 15 Суппорт на 2 модуля. Розетки RJ45 для информационных сетей (стр. 590).

Многофункциональный центр распоряжение о назначении директора, Пособия по уходу за ребенком до 1.

5 лет заявление, Постановление мэра республики хакасия по социальному обеспечению, Возврат денег по чеку в 1с инструкция, Руководство санатория голубые озера.

Компьютерные розетки (RJ45) Legrand (Легранд)

Компьютерная розетка — элемент электросети, который соединяет сетевой кабель с сетевой картой компьютера. Подключение осуществляется за счет патч-кодов с определенными разъемами. Розетка RJ 45 имеет гнезда с особыми комбинациями контактов, обычно их 8 и все участвуют в передаче данных, они универсальны, в любой момент кроме компьютера к ним подключают офисную технику и телефон.

Разновидности розеток

В зависимости от варианта монтажа прибора, есть два вида:

Внешний. Устройство размещается на поверхности стены, с тыльной их стороны имеется коннектор, а в нем ножевые контакты. Монтаж можно облегчить, если вдавить провод, и тогда жилы пробьются сквозь него. Приборы наружного предназначения выполнены из негорючих технополимеров, из-за чего их наружная часть успешно противостоит УФ-лучам.
Внутренний. Они устанавливаются внутри монтажной коробки, что позволяет углубить их в стену, выполненную не только из гипсокартона, но и кирпича или бетона. Коннектор в них съемный, его крепят уже после установки к подрозетнику, фиксируя пластиковыми винтом. Внутренние приборы предпочтительнее, за счет них обеспечивается презентабельный вид всей системы подключения, но стоит понимать, что при возникновении проблем процесс ремонта усложняется.

Есть еще одна квалификация компьютерных розеток, в зависимости от типа комплектации:

Вариант со сменными модулями, они идут отдельно от лицевой панели, что позволяет комбинировать «FTP» и «UTP» различных категорий 7, 6, 5 и 3.
Приборы со встроенными модулями. В них неизменяемый тип экранирования, а разъемы и контактная плата встроены сразу. Эта разновидность проста при монтаже, а также доступней по стоимости, чем первая, но она не подлежит ремонту. Если произойдет сбой, то придется менять весь прибор полностью.

Категории компьютерных приборов

Модульные розетки, представленные в интернет-магазине, поступают в разных заводских категориях. Для каждой марки — своя скорость, частота и дальность передачи сигнала.

В наличии товары:

Внекатегорийные «FTP» и «UTP». Практичный вариант, неприхотлив в обслуживании, за счет того, что в нем установлен съемный модуль, который позволяет скомбинировать их из разных категорий в сети.
Категория 5. Это стандартный прибор, который выдает чистый сигнал на средней скорости 100 мегабит в секунду. Он используется при установке в сети точечно.
Категория 5е. модернизированный вариант предыдущего вида, применяется в парной сети. Если использовать одну пару модулей, то скорость сигнала будет достигать всего 100 мегабит в секунду, а если 1 пары, то она дойдет 1000 мегабит в секунду.
Категория 6. Средний показатель скорости этого вида приборов достигает 1000 мегабит в секунду, они самые скоростные из имеющихся.

Для офиса чаще всего приобретаются модели, в которых предусмотрены дополнительные порты, за счет чего они могут использоваться для разных задач. Одна такая розетка может иметь разный потенциал, который повышает общий КПД и оптимизирует расходы.

Подключение компьютерной розетки Legrand своими силами

Компьютерные розетки Legrand

компании Legrand подключение компьютерной розетки все более прост. Этот лидер по производству электроустановочного и силового оборудования предлагает широкий ассортимент розеток для сетевых подключений.

Благодаря этому, вы сможете организовать доступ к любому удобному для вас месту, что позволит получить привлекательный внешний вид таких розеток, как органично вписаться в любую комнату.

Сетевые розетки Legrand

Благодаря огромной номенклатуре выпускаемой продукции в компании Legrand, компьютерная розетка и схема подключения может несколько разнообразировать. Здесь многое зависит от типа розетки, некоторых исправлений монтажа, подключения и ее крепления.

А если сюда еще добавить разнообразные дизайнерские решения в оформлении, богатую цветовую гамму и виды материалов, используемых для изготовления розеток, то ассортимент по изготовлению розеток становится всеобъемлющим.Давайте же постараемся для начала разобраться хотя бы в основных критериях выбора компьютерных розеток.

Итак:

Прежде всего, обратить внимание на категорию информационной розетки. Компания Legrand выпускает розетки категории 5е и 6. На данный момент уже анонсирован выпуск розеток категории 6а, но они пока не представлены на нашем рынке.
Давайте разберем в чем отличия этих категорий. Розетки категории 5е предназначены для передачи данных с частотой до 100МГц, от 6 до 250МГц.Если же говорить о скорости передачи данных, то розетки категории 5е могут быть предоставлены 1Гбит / с, а категории 6 — до 10Гбит / с. Учитывая скорость развития информационных технологий, целесообразно использовать розетки категории 6, несмотря на то, что их цена несколько выше.

Виды кабелей витой пары

Следующим важным параметром является тип кабеля, для которого информационная розетка. В большинстве случаев это тип кабеля UTP, но розетка компьютерная Legrand и схема подключения могут быть предназначены и для кабелей STP или FTP.Данный тип кабеля может быть использован только для розеток 6 категории.

Обратите внимание! Обозначение кабеля может быть выполнено согласно ISO / IEC 11801. В этом случае кабель будет обозначен U / UTP, F / UTP или S / UTP, соответственно. Кроме того, одна Любовь Другие модификации этих кабелей.

Кабель UTP — обычный кабель с витыми парами, без экранирования. При наличии экрана в виде оплетки кабель обозначается STP, а если в качестве кабеля используется обычная фольга, то кабель обозначается FTP.Кроме того, существуют различные модификации с оплеткой и фольгой как кабель в целом, так и отдельными жилыми кабелями.
Еще одним фактором, на который советует обратить внимание, является способ крепления и монтаж коннектора. Кроме обычных коннекторов, все большее количество моделей снабжается коннекторами быстрого монтажа. Особенности подключения розеток такого типа, мы опишем ниже, и вы сможете выбрать более удобную для вас модель.

Обратите внимание! Сейчас выпускаются розетки с LCS ² коннекторами.Они только представлены в розетках 6 категории и предназначены для оптоволоконных сетей. Как планируется, такие же коннекторы будут устанавливаться и на модели категории 6а.

Еще одним параметром, который советует обратить внимание при выборе, является способ коннектора непосредственно к. Это может быть зажимное и винтовое крепление. Своими руками, конечно, проще монтировать модели с зажимными креплениями, но их надежность и долговечность лично у меня вызывает сомнения.Поэтому я советую применять розетки с винтовым креплением.

Способы подключения коннектора

Ну и последним параметров является количество коннекторов, агрегатов в одной монтажной коробке. Это может быть изделия на 1 или 2 коннектора. И тут вы можете выбрать наилучшим образом отвечающую на ваши потребности.

Подключение информационных розеток Legrand

Для этого сначала давайте разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.

Общие принципы подключения информационных розеток

Практически все современные локальные сети используют для подключений разъем RJ — 45. Хотя официальное название данного разъема — 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов.

Для подключения гнезда и разъёмов данного типа используется кабель витая пара, который имеет строго нормируемое цветовое обозначение каждой жилы. Опираясь на это цветовое обозначение, и выполняется подключение.

На представлены общепринятые нормы подключения кабелей витой пары

Итак:

На данный момент существует два общепринятых стандарта подключения: TIA / EIA-568A и TIA / EIA-568B. Отличием между ними является расположение проводов.
По стандарту TIA / EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
Для стандарта TIA / EIA-568B чередование проводов следующее: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, оранжевый, коричнево-белый, коричневый. Данный тип подключения наиболее часто.

Подключение коннектора розеток Legrand

Схема компьютерной розетки Legrand не отличается от общепринятых ничем норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

Подключение обычного коннектора Legrand

Прежде всего, добраться до коннектора. В разных моделях можно потребовать разобрать розетку, но в большинстве коннектора можно добраться без усилий.
Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жилого кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жилого кабеля, выступающие за крышку.
После этого установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Подключение коннектора: быстрый монтаж

Подключение компьютерной розетки Легрaнд с коннектором — быстрый монтаж — несколько отличается.Эта особенность заключается только в способе монтажа, а схема подключения стандартна. При этом коннектор имеет цветовую маркировку для обоих видов подключения, что позволяет выполнить ее, даже не обладая специфическими знаниями.

Подключение коннектора быстрый монтаж

На тыльной стороне компьютерной розетки Legrand имеются два фиксатора, провернув которые против часовой стрелки, мы можем изъять коннектор.
Коннектор одевается на кабель.После этого кабель следует разделить и подключить жилы согласно цветовой маркировке. Выступающие части можно обрезать.
Теперь устанавливаем коннектор на место и проворачиваем его по часовой стрелке с небольшим усилием. Во время этого происходит обжимание кабеля и его надежная фиксация.
Теперь устанавливаем розетку в посадочное место и крепим его винтами. Все, розетка готова к использованию.

Вывод

Теперь вы знаете, как произвести выбор и подключить компьютерную розетку.Как видите, сделать это достаточно просто. А видео на нашем сайте еще больше облегчит эту задачу. Ведь такая нехитрая процедура облегчит подключение к проводной сети интернет и позволит максимально унифицировать разводку по всему дому.

Как подключить интернет розетку — все варианты подключения

В Советском Союзе понятие отсутствовало как таковое. Было прикладное художественное оформление, которое оставляло желать лучшее. Именно поэтому все было таким однообразным и подчас серым.В своих квартирах мы можем встретить висящие провода и черные выключатели. Но по современным стандартам хочется сделать все аккуратно и красиво. Чтобы спрятать кабель витую пару в стену или короб, необходимо знать, как подключить интернет-розетку на его окончании.

Виды и стандарты подключений

Современное телекоммуникационное оборудование от одного производителя используется в различных странах мира. Было бы очень неудобно, если бы у всех были свои стандарты связи и подключения.Поэтому были приняты единые нормы, которые дают возможность автоматизировать большинство задач.

RJ-45

Интернет перестал сегодня быть диковинкой и многие получают его у себя в доме по технологии «оптика в каждый дом» или по беспроводной сети. Но в любом случае при подключении роутера или модема фигурирует кабель, который именуется «витая пара». Обычно нем в имеется 8 жил. На каждом конце подключается коннектор 8P8C. Его привыкли называть RJ-45, но если мы хотим быть точными, то это не совсем верно.RJ-45 — это стандарт, разъем имеет название 8P8C.

Стандарт EIA 568-B

Раньше для коннекта с оборудованием необходимо было некоторые жилы перекрещивать между собой, чтобы оно стало работоспособным. Этот вопрос решился, когда в 2001 году американская ассоциация утвердила два стандарта жилой витой пары. Это стандарт TIA / EIA-568-B и TIA / EIA-568-А. Чаще всего сегодня используется подключение по первому варианту. Оно подразумевает такую последовательность жил: бело-оранжевый — оранжевый (1‒2), бело-зеленый — синий (3‒4), бело-синий — зеленый (5‒6), бело-коричневый — коричневый (7‒8).Во втором варианте вместо зелено-белого подключается оранжево-белый, а вместо зеленого — оранжевый. Такой вариант необходим для стандарта 10BASE-T и 100BASE-T. Если вдруг вы что-то перепутаете, то современные роутеры рассчитаны на оба варианта, поэтому автоматически перекидывают сигнал.

Различие

Ввод кабеля в розетку

Все интернет-розетки бывают наружного и врезного исполнения. Каждый производитель может немного исправить механизм крепления кабелей, но сам принцип остается одинаковым.

Legrand (Легранд)

Схема подключения интернет-розетки Legrand

При помощи лезвий в рукоятках обжимного инструмента снимаем внешнюю изоляцию кабеля. Должны показаться все 4 пары. Разравниваем их, чтобы удобно было работать с ними.
Берем розетку и снимаем лицевую панель.Для этого необходимо отвернуть всего один болтик, который ее фиксирует.
Разворачиваем внутренний механизм. На задней грани видна белая рукоятка-фиксатор. Ее необходимо повернуть против часовой стрелки. После этой части фурнитуры снимается.
Основной корпус пока можно отложить, чтобы он не мешал. В той части, которую мы сняли, есть отверстие. Вставляем кабель так, чтобы белый фиксатор смотрел от нас.
На верхней грани можно увидеть две нанесенные схемы с цветами под каждым номером.Схема А — это второй вариант подключения, о котором говорилось раньше. Схема В — это тот, который нам нужен.
В согласии с расцветкой вставляем каждую отдельную жилу в фиксатор. Не беда, если они не войдут до конца.
Далее берем основную часть, подключаем к ней тот элемент, в котором мы только что вставили жилы и проворачиваем рукоятку по часовой стрелке. Когда фиксатор плотно сядет, дополнительные выемки протолкнут наши жилы на оставленное для них место.
Теперь устанавливает нашу розетку в подготовленное для нее гнездо и выкручиваем распорки.
Крепим лицевую панель.

Возможные варианты подключения

Вико (Вико)

Интернет-розетка Vico

С этой розеткой не так все просто, как с предыдущей:

Снимаем лицевую панель.
Переворачиваем ее так, чтобы гнезда для жилой пары оказались вверху, а лицевая часть смотрела на нас.
На этом этапе нас ожидает сюрприз. Здесь нет абсолютно никакой маркировки и подсказок.Понадобится информация, которая приводилась в статье под стандартом T568-B.
Зачищаем все жилы. Производитель не предоставел прокалывающего механизма.
Вставлять их будем попарно, как описывалось раньше. Двигаться будем справа налево, в том положении, в котором мы расположили розетку.
Зажимаем каждый кабелек при помощи болтика.
Проверяем правильность подключения при помощи тестера. Если такого нет, то можно, не монтируя розетку в подрозетник, воткнуть кабель, который идет в компьютер.В свойствах подключения должно показать работоспособность.
Если все в порядке, то прикручиваем лицевую панель и закрепляем розетку в стену.

Lezard (Лезард)

Начинаем со стандартного откручивания лицевой панели.
Теперь необходимо вытащить сам коннектор. Для этого нужно прижать фиксатор.
Берем отвертку и вставляем в отверстие для кабеля и приподнимаем. Верхняя крышечка должна открыться.
В согласии со схемой В вставляем жилы. Зачищать их не нужно. Чтобы утопить их глубже, можно использовать обратную сторону канцелярского ножа.
Обрезаем лишние части жил и закрываем крышечку.
Ставим назад фиксатор и прикручиваем панель.
Монтируем в подрозетник.

Вот фотоинструкция:

Шнайдер (Шнайдер)

Схема подключения интернет-розетки Schneider

Эта розетка подключается по аналогии с другими.Часто она может быть двойной. В этом случае придется подвести два кабеля от роутера, т.к. параллельное соединение не поддерживается для сетевого оборудования. Подключение осуществляется при помощи цветов, там они расписаны по схеме А, просто замените местами пары 2‒3 и 5‒6, как указано выше. Если же вам попалась одинарная, тогда все немного сложнее.

Снимаем декоративную панель.
Вынимаем основной механизм, прижав два фиксатора.
Далее из этого механизма вынимаем центральную вставку, а из нее заднюю крышечку.
Продеваем кабель в эту крышечку и подключаем провода по указанной схеме.
Собираем все в обратном порядке.

Как подключить

Теперь вы знаете, как правильно осуществить распарковку, а также распространенный стандарт. Для вас не станет проблемой подключение любого из розеток. Внешнюю можно использовать как удлинитель, если вдруг где-то перебило кабель — достаточно разрезать его в этом месте и вставить туда коннектор.Внутри коробки нанесены цветовые указатели, которые позволяют вам не сбиться. Зафиксируйте кабель стяжкой, которая предназначена в конструкции.

Подключение интернет розетки RJ45 — Статьи об энергетике

Развитие интернета возможности использования всемирной паутины практически в любой точке земли, куда добралась проводная связь или станции мобильной связи. За подключение интернет-провайдеры прокладывают кабель (витую пару) от распределительного устройства до компьютера, или просто оставляя свободный разъем для подключения к ноутбуку.Однако из-за развития бытовой техники к интернету можно использовать для телевизора (или нескольких потребителей телевизоров в одной квартире), второго компьютера или ноутбука, и даже современный умный холодильник захочет подключиться к сети. Для решения этой проблемы можно воспользоваться двумя способами: посредством беспроводной сети WI-FI или прокладкой дополнительных кабельных сетей. Последний вариант, предусматривающий установку розеток с интерфейсом RJ45, рассмотрим более подробно в данной статье.

USB-розетки в быту

Сетевые розетки с интерфейсом RJ45 предназначены для подключения витой пары. Витая пара представляет собой специальный информационный кабель с четырьмя парами проводов. Скорость передачи информации по таким сетям достигает 1000 МБит / сек.

Рисунок 1

Дальше перейдем к рассмотрению установки и подключения интернет розетки. Для примера возьмем встраиваемые интернет-розетки Legrand и ABB. Установку любой розетки стоит начинать с прокладки кабеля (в нашем случае витой пары) до места установки. В у нас должно получиться монтажное отверстие для установки подразетника и свободный конец витой пары, который будет подключен к интернет розетке.

Вывод кабеля из стены

Рисунок 2

Подключение интернет-розетки Legrand

Для подключения интернет-розетки Legrand к домашней сети производитель сделал специальную маркировку на задней крышке розетки. Подключение витой пары к сетевой интернет розетке следует следующим образом:
1. Снимаем заднюю часть розетки с маркировкой, повернув фиксатор перпендикулярно корпусу.
2. Через отверстие в снятой задней крышке розетки пропускаем витую пару.

Рисунок 3

3. Снимаем защитную оболочку с кабеля и размещаем жилы витой пары в пазах задней крышки интернет розетки. Чтобы не ошибиться в расположении кабеля стоит придерживаться обозначений на задней крышке розетки. Для сетевых устройств стоит выполнять подключение по схеме (для розеток Legrand).

Рисунок 4

4. После разводки всех жилой витой пары по пазам задней крышки можно установить крышку обратно в посадочное место на интернет розетке.

Рисунок 5

5. Подключаем провода витой пары к выводам интернет розетки. Преимущества розеток Legrand в том, что для правильного подключения витой пары необходимо выполнить лишь маркировку при расположении кабеля в пазах задней крышки. При фиксации задней крышки лезвия в посадочном месте прорезают изоляцию проводов витой пары, контакты розетки находятся внутри посадочного места для задней крышки. Поэтому после установки задней крышки нет необходимости зачищать концы жилой пары для подключения к каким-либо клеммам розетки. Торчащие жилы проводов после фиксации задней крышки просто обрезаются таким образом, чтобы не допустить касания жилой пары между собой.

Рисунок 6

6. Подключение витой пары к интернет розетке Legrand закончено. Надеваем декоративную переднюю панель и проверяем правильность подключения, подсоединив сетевой кабель к роезтки и компьютеру.

Рисунок 7

Подключение интернет-розетки ABB

Интернет-розетка ABB Busch-Jaeger BASIC 55 имеет иной механизм подключения.Каждая жилаой пары подключается к цепочке клемм интернет-розетки.

Рисунок 8

Рисунок 9

Интернет розетка ABB серии ZENIT также потребует вручную каждой жилы витой пары в соответствующей клемму модуля подключения интернет розетки.

Рисунок 10

На большинстве современных интернет розеток имеется вся необходимая маркировка для правильного подключения витой пары. Даже простейшие интернет-розетки имеют пусть и не цветовую маркировку, но цифровую, которая позволит правильно подключить витой пары в соответствии с вашей схемой подключения сети.

Как подключить интернет розетку и коннектор, фото и видео примеры

С появлением интернета изменилась жизнь многих семей. Большая их часть подключена к Интернету, тем более, что для этого много не надо, достаточно иметь персональный компьютер или самый обычный мобильный телефон. В свою очередь, каждый член семьи может быть подключен к отдельной линии. Локальное распределение Интернет ресурса осуществляется беспроводным способом по специальному протоколу Wi-Fi. И все же многие отдают предпочтение распределению по проводам, так как это намного надежнее, проще и дешевле.К тому же, наличие электромагнитных волн отрицательно сказывается на самочувствии человека.

Как правило, все провода стараются спрятать в стены, чтобы они не мешали. Интернет провода не являются исключением. В основном это осуществляют в период проведения ремонтных работ. Для этого существуют специальные розетки, называемые компьютерными или информационными. В основном, используются розетки с разъемами RJ-45. Все процессы по ее установке можно сделать самому, если знать, как это сделать, тем более, что проводов может быть больше, чем два и нужно знать, к какому контакту какой подключить.Процедура выполняется не скруткой и не пайкой, используя обжима, применяя для этого специальный инструмент.

Об коннектора RJ-45

Интернет-кабель, который заходит в квартиру, называется витой парой ижим подключается к пластиковому разъему. Подобный пластиковый разъем называется коннектором, под обозначением RJ-45. Такие устройства профессионалы называют «Джеками».

В основном пластиковый коннектор сделан из прозрачного материала, сквозь который видны все разноцветные провода.Абсолютно такие же детали для соединения между собой компьютеров, модема с компьютером и другого компьютерного «железа». При этом возможно не привычное расположение цветных проводов. Именно такой коннектор вставляется в информационную розетку. Здесь самое главное разобраться с порядком расположения всех проводов и тогда проблема с обжимом коннор будет решена.

Схема подключения проводов по цветам

Существует две схемы подключения: T568A и T568B.Первый вариант подключения у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно расположение с расположением цветов, согласно данной схемы.

Очень важный момент — это количество проводов, находящихся в витой паре. Как правило, используются кабель с 2-х парным или 4-х парным проводом. 2-х парные кабеля используются для передачи данных со скоростью до 1 Гб / с, а 4-х парные — для передачи данных со скоростью от 1 до 10 Гб / с. В частные дома и квартиры заводят интернет-провода, где передача данных осуществляется со скоростью до 100 Мб / с.Несмотря на это, отмечается устойчивая тенденция к увеличению скорости передачи Интернет-ресурсов. Поэтому лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Тем более, что коннекторы и розетки выпускаются под подключение 4-х парной витой пары.

При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схеме «В», зеленый проводок подключается к шестому контакту, пропустив два контакта. Это можно увидеть на соответствующем фото.

Обжим витой пары в коннекторе

Чтобы обжать концы на коннекторе специальные клещи, которые могут стоить от 6 до 10 долларов, в зависимости от фирмы производителя.При использовании подобного инструмента получаются качественные контакты, хотя это можно сделать с помощью кусачек и отвертки.

Для начала кабеля нужно снять защитную изоляцию, на расстоянии 7-8 см от конца кабеля. В кабеле имеется четыре пары проводов разной расцветки, скрученных попарно. Встречаются кабели, где имеется тонкая экранирующая оплетка. Она не понадобится, поэтому ее можно просто отогнуть в сторону. Все пары раскручиваются, а провода выравниваются, разводятся в стороны и выкладываются по схеме «В».

Разведенные провода зажимаются между большими и указательными пальцами. При этом, нужно контролировать, чтобы провода были ровными и плотно прижаты один к другому. Если провода имеют разную длину, то их можно выровнять кусачками, оставив в общем длину 10-12 мм. Если взять коннектор и примерить, то изоляция проводов должна начинаться несколько выше защелки.

Это тоже можно увидеть на фото. После этого, подготовленные провода заводятся в коннектор.

Очень важно, чтобы каждый провод попал в специальную дорожку, этот при каждом проводе должен упереться в край коннектора. Придерживая кабель в таком положении, его вставляют в клещи. Обжимают кабель плавным, осторожным движением до тех пор, пока ручки клещей не сойдутся вместе. Если все подготовленные операции произведены правильно, то никаких проблем не должно быть. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить.Главное, чтобы коннектор занял правильное положение. После проверки и корректировки обжим продолжают.

В процессе обжима клещи выдвигают проводники к микроножам, которые продавливают изоляцию и устанавливают контакт с проводником.

В результате получается надежное соединение с прекрасным контактом. Если с первого раза не получилось, процесс обжима нужно повторить. Для этого, провода с «джеком» отрезаются, зачищаются, берется новый «джек» и процесс повторяется.Главное, запастись «джеками», потому что как с первого раза вряд ли получится.

Видео урок: обжим коннектора RJ-45

Благодаря появлению многие проблемы решаются достаточно быстро, особенно после пересмотра видеороликов. Поэтому перед тем, как приступать непосредственно к обжиму проводов, желательно пересмотреть видеоролик, причем очень внимательно. Здесь показывается, как нужно правильно обращаться с клещами и как можно обойтись без них. И все же, лучше перестраховаться и воспользоваться инструментом, для более эффективной работы.

Как обжать ОТВЁРТКОЙ интернет кабель коннектором RJ45. Как самому обжать коннектор RJ45.

Посмотрите это видео на YouTube

Как подключить интернет кабель к розетке

Для начала следует отметить, что интернет-розеток, как и электророзеток существует два вида: для наружного монтажа и для внутреннего монтажа.

Розетки для внутреннего монтажа используются тогда, когда интернет-кабель прячется в стену, так же, как и электропровода.
А розетки для наружного применения предполагают, что интернет-кабель проходит по поверхности стены в переделах видимости.Розетки поверхностного монтажа внешне похожи на обычные телефонные розетки, которые крепятся к какой-либо поверхности.

При этом следует заметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для подключения проводов и вторая часть корпуса служит в качестве защитного элемента. Встречаются как одинарные, так и двойные интернет-розетки.

Компьютерные розетки могут отличаться по внешнему виду, но принцип работы у них одинаковый.Все они оснащены контактами с микроножами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт.

Подключение настенной компьютерной розетки

Практически все производители компьютерных розеток размещают внутри схемы подключения, с обозначением размещения проводов, используя их расцветки. Как правило, указывается и схема «А» и схема «В». Схему «А» следует не во внимание, а сосредоточиться на схеме «В».

В первую очередь приступают к установке корпуса на стену, расположив его так, чтобы входное отверстие для кабеля смотрело вверх, а компьютерный разъем — вниз. Хотя подобный вариант установки может быть изменен, в зависимости от конкретных условий и розетка может быть установлена горизонтально.

После этого приступают к подключению розетки. С кабеля снимают защитную изоляцию где-то на 5-7 см. При этом, нужно контролировать, чтобы не повредилась изоляция самих проводников, скрученных попарно.
На фото можно увидеть, что на плате предоставляется небольшой хомут из пластика. В него следует завести провода и закрепить их так, чтобы зачищенные от защитной изоляции провода находились ниже хомута. Как правило, крепление находится в том месте, где защитная изоляция не снималась.
На корпусе можно увидеть контакты-микроножи, к которым подводятся соответствующие по цвету провода. Провода вставляются с усилием, чтобы они дошли до самого конца контактной группы. В момент прохождения проводов через ножи, должен быть слышен характерный щелчок.Это свидетельствует о том, что ножи просекли изоляцию и стали на свое место. Если щелчков не было слышно, то приступают к дополнительной дополнительной процедуре, взяв в руки обычную отвертку с тонким лезвием. С ее помощью провода с силой надавливаются на микроножи. Как правило, после такой процедуры микроножи надежноекают изоляцию проводов, подходящий электрический контакт.
После того, как все проводники надежно встали на свои места, лишние ненужные кусочки удаляются с помощью ножа или ножниц.Можно использовать кусачки.
И в заключение одевается

Как видно, подключение интернет-розетки, не сложной операцией и с ней может справиться любой желающий. На это может уйти всего несколько минут. В данном случае достаточно одного раза, хотя в первый раз может и не получиться, особенно, если отсутствуют возможности обращения с проводами.

Чтобы особо не мучиться, лучше посмотреть соответствующее видео, где показывается и рассказывается, как подключить компьютерную розетку с 4-мя проводами и с 8-ю проводами.

Несмотря на отличающееся количество проводов технология подключения одна и та же.

Подключение внутренней интернет-розетки

Основная задача подключения состоит в том, чтобы суметь правильно разобрать интернет-розетку, поскольку каждый производитель решает подобную проблему по-своему.

Самое главное, разобрать ее так, чтобы оказался свободным доступ к контактам с микроножами. Именно в этой части осуществляется подключение, после чего крышка корпуса с контактами закрывается.Каждая модель подобной розетки имеет свой способ сборки и разборки.

Если взять, например, компьютерную розетку Legrand, чтобы добраться к месту подключения проводов розетки Legrand Valena RJ-45, нужно для начала снять переднюю крышку. Внутри корпуса можно увидеть белую пластиковую панель с крыльчаткой, где нарисована стрелка (см. Фото).

Ручка на панели поворачивается по направлению стрелки, после чего передняя панель снимается. На поверхности панели имеется металлическая пластина с рисунком, по которому можно определить, к каким контактам и какой провод следует подключать.Здесь так же указывается и цветная маркировка витых пар. Перед началом подключения в отверстие, продеваются провода, подготовленные к подключению.

Чтобы было более понятно, лучше посмотреть подготовленное видео.

Можно встретить и розетку для подключения интернета фирмы Lezard. Здесь конструкция совсем другая. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты. Что касается ее внутренностей, то все здесь крепится на защелках.Чтобы вытащить из корпуса внутренности, нужно взять в руки обычную, небольшую отвертку и отжать зажимы.

Чтобы добраться до контактной группы и вынуть ее из корпуса, нужно нажать на защелку, которую можно вызвать сверху. В результате подобных действий, с помощью которой можно снять крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно поддеть тонким предметом боковые лепестки. Придется все же приложить усилие, так защелка упругая.При этом, нужно помнить, что в руках пластик и, если все делать не аккуратно, то можно и сломать.

Для большей наглядности ознакомиться с видео-уроком.

В заключение стоит отметить, что наличие в Интернете упрощенного процесса освоения различных действий или проведения работ, связанных с подключением компьютерных розеток. Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения одинаковый для всех. Самое главное, освоить самый процесс подключения.Казалось бы, было бы проще, если бы соединение осуществлялось с помощью скрутки или пайки, что было бы доступно практически всем. Но при этом не удалось бы обеспечить компактность и аккуратность самого подключения. Зато в таких подключенных имеются свои плюсы: не пришлось бы запасаться «джеками». Хотя с другой стороны подобный способ подключения больше к профессиональному, простоту и быстроту, тем более, если использовать специальный инструмент.

И, тем не менее, если имеются какие-то электрические работы с электропроводами, то подобное подключение не содержит никаких трудностей.Не предлагайте никаких специалистов, реально разводку компьютерной сети по своей квартире или частному дому. Тем более, что подобные источники возьмут за это немалую сумму.

Розетка для компьютерных сетей RJ-45 UTP CAT5E одинарная Legrand Valena белая 774238

Розетка Legrand Valena компьютерная один выход

Внимание! Передача данных со скоростью 100 Мбит / с

Механизм компьютерной розетки 774238 продается без рамки. Установочная рамка приобретается отдельно.Розетка Legrand Valena компьютерная один выход 774238 соответствует категории 5Е и способ предоставления передачи данных со скоростью 100 Мбит / с. Оснащена розетка одним выходом стандарта RJ45 (8 контактов). Подключение кабеля «витая пара» к розетке выполняется по специальной технологии Легранд, технологии быстрого подключения — без применения специальных инструментов, крепление провода к механизму происходит путем контактного механизма на 1/4 оборота. Механизм розетки оснащен самозачищающимися контактами, благодаря которой нет необходимости зачищать жилы проводов при сборже.Для удобства контактов компьютерной розетки, маркированные двойными цветовыми кодами.

Как подключить интернет розетку legrand?
Устанавливается розетка в стандартную монтажную коробку скрытого монтажа. Для настенного механизма монтажа следует использовать специальные коробки монтажа (артикул 776181). Механизм этой розетки оснащен креплением на захватах, монтаж к установочной коробке осуществляется этим захватами. Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием).

Чистка лицевой панели выключателя и рамки требуется влажной тканью.Запрещается использование агрессивных и коррозийных химических веществ.

Суппорт выключателя изготовлен из оцинкованной стали.

Контактная группа — AgNi.

Цвет лицевой панели розетки: белый (RAL 9003)

Схема монтажа компьютерной розетки UTP 774238.

Подключение провода «витая пара» к розетке 774238.

Компьютерные розетки Legrand подключать к проводу удобно и просто. Используете для подключения розеток кабель «витая пара», в проводе этого типа каждая жила маркируется своим цветом. Подключаются эти провода до контактов компьютерных разъемов согласно своего цвета. Приказайте обращайте внимание, как сделано подключение кабеля на ответной стороне. В компьютерных розетках Легранд, подключение кабеля к механизму происходит удобно и быстро. Контакт проводника и клемм будет надежным и долговечным.

Правильная фиксация провода в механизме.

Характеристики

Тип устройства Розетки

Тип механизма Интернет (RJ-45)

Как правильно подключить интернет-розетку дома

Провайдер обеспечивает прокладку интернета в дом / офис / квартиру. Его дело — завести кабель в помещение и, если используется роутер, подключить его к маршрутизатору. Прокладка кабелей внутри — это уже задачаладельца. Можно пригласить специалистов, и они сделают всё быстро и скорее всего, качественно. В последнем случае уверенности не будет, да и с немалой сумой расставаться не хочется… Выход есть — подключение интернет-розетки самостоятельно.

Если вы ни разу этим не занимались, без теории и детальных инструкций не обойтись, и мы берёмся помочь вам в этом непростом деле.

Что собой представляет интернет-розетка

Её главное отличие от обычного аналога — в наличии разъёма другой конфигурации, к которому присоединяется провод, на конце которого содержится разъем под техническим названием RJ-45.

Розетки между собой несовместимы. Выглядит розетка для интернета так:

Классификация интернет-розеток

Чтобы не путаться в терминах, рассмотрим немного теории. Под термином RJ-45 следует понимать не сам разъём — он обозначает унифицированный стандарт, прописывающий характеристики физического соединения между сетевыми устройствами (маршрутизаторами, коммутаторами) и оконечными устройствами (компьютерами, Смарт-ТВ, приставками) посредством восьмижильного экранированного кабеля, именуемого «витой парой» .

Если вы разрежете такой кабель, то увидите пары переплетенных между собой проводов, раскрашенных в разные цвета. С помощью этого стандарта проложено огромное число сетей, корпоративных и домашних, на нём базируется мировая проводная инфраструктура интернета.

А теперь, собственно, перейдём к рассмотрению видов и типов интернет-розеток:

по разъёмов. Их количество может меняться от 1 до 8. В наличии имеются также комбинированные розетки, с разъёмами для подключения других интерфейсов, USB, телефонного, HDMI, аудио;
по допустимо скорости передачи сигнала.Этот показатель зависит от используемого кабеля, вернее, его категории. Так, витая пара третьей категории, самая распространённая, обеспечивает скорость порядка 100 Мб / сек, у 5е она достигает 1000 МБ / сек, а кабель 6-й категории «вытягивает» 10 ГБ / сек при предельном расстоянии 50-55 метров;
по способу крепления. Можно использовать внутренние и накладные розетки, по аналогии с обычными. Механизм крепления внутренней находится в стенной нише, у накладных всяка механика находится на стене.

Если используется внутренняя розетка, при этом интернет-кабель проложен в стене, должна быть вставлена в стакан, для внешней розетки его наличие не требуется.

Прокладка кабеля «витая пара»

Если здание новое, желательно делать проводку «капитально» — вместе с остальными коммуникационными стандартами, заключенными в специальную гофрированную трубку, укладываемую в вырезанные в стенах ложбины. В этом случае необходимо просчитать диаметр всех кабелей.Полученный результат учесть при расчёте диаметра канала. Он будет равным сумме диаметров всех кабелей плюс 25%.

Но чаще всего нужно проводить в жилом помещении / офисе, и тогда каналы придётся вырубать, а это дело нелёгкое, особенно при кирпичных или бетонных стенах. При этом нельзя задевать вспомогательные коммуникации — для их обнаружения можно использовать специальные электромагнитные детекторы, продающиеся в строительных магазинах.

Кроме того факта, что вы испортите облицовочный материал, придётся позаботиться и о мебели: если нет возможности её вынести, нужно укрыть её строительной плёнкой.Пыли в любом случае будет много, так что приготовьте мощный пылесос и старайтесь делать уборку поэтапно, после прохода нескольких метров.

Штробление лучше выполнять специнструментом — штроборубом или бороздоделом. Подойдёт и болгарка, вооружённая режущими дисками для материала, из которого состоят стены (для бетона — с алмазным покрытием). Если канал будет отопления для интернет-кабеля, его размеры должны быть ширина: ширина — 2,5 см., Глубина — 3,5 см.Этого хватит для двух-трёх кабелей.

Украина такой способ прокладки весьма трудоёмкий, вместо этого используют более практичный — в пластиковых коробах, крепящихся на стенах. Их называют кабель-каналы. Никакого штробления стенок при этом не понадобится, для розеток полости делают посредством использования специального инструмента — электромолотка, шлямбура подходящего диаметра или перфоратора.

Перед работами по подключению интернет-розетки тщательно всё спланируйте, зафиксируйте на бумаге.При этом стоит учесть примерное расположение потребителей и их возможное количество. Розетки устанавливают на расстоянии 100-120 см. от пола, более современный стандарт — 15-30 см.

Как правило, для жилой комнаты двух розеток на противоположных стенах будет достаточно, в офисе требования жёстче — интернет-розетками обеспечить каждое рабочее место.

Особенности распиновки разъёма «витой пары»

А теперь — о специфике «витой пары». Она оконцовывается разъёмом RJ-45 специальным обжимным инструментом. Соединение получается настолько прочное, что руками его не разорвёшь, как ни старайся. Да, существуют методы обжима вручную, но качество соединения будет уже совсем иным. Купить такой инструмент — не проблема, проблема в другом — в кабеле 8 разноцветных проводов. Схема подключения этих жил к интернет-розетке по цветам должна быть не абы какой.

Распиновка RJ-45 бывает двух типов: прямая и перекрёстная (кросс-кабель). Первый способ используется, если требуется подключить оконечное устройство к роутеру.Проще говоря, прямая схема используется для подключения разнотипных устройств, перекрёстная — если требуется соединить между собой 2 компьютера, или пару маршрутизаторов.

Что касается цветовой схемы подключения интернет-розетки, главное условие — чтобы такая же схема использовалась для всех других устройств. Но поскольку интернет-кабель идёт от провайдера, самовольничать не получится. Правда, и провайдер использует не собственную, а общепринятую схему, в которой кабели идут в общепринятом порядке: сначала оранже-белый, оранжевый, зелёно-белый, синий (обратите внимание!), Сине-белый, зелёный, завершающая пара — коричнево- белый, коричневый. Это стандарт прямой схемы подключения. У кросс-кабеля меняются местами зелёный и оранжевый провода.

А теперь о том, как обжать интернет-розетку. Сначала необходимо освободить оконечную часть кабеля от внешней оплётки (это не изоляция, оболочка просто удерживает всё, а лежащая под ней фольга — это защитный экран, чтобы предохранить кабель от воздействия внешних электрических полей). Делается это с помощью того же обжимного инструмента: конец кабеля вставляется в специальное отверстие с лезвиями (обрезание нужно точно поджимаются, и круговым движением кабель избавляется от оплётки, быстро и идеально ровно.Если лезвия затуплены, можно использовать канцелярский нож.

Теперь все четыре пары нужно раскрутить, чтобы каждый провод был сам по себе, и затем собираем провода в жгут согласно описанной выше цветовой схеме распиновки проводов для интернет-розетки. Концы жгута выравнивающего и обрезаем, если они неровные, для этого обжимного инструмента тоже имеется специальный паз. Теперь аккуратно «садим» жгут в клеммник розетки, следя за тем, чтобы под зажим клеммника попал провод с нетронутой оболочкой.Осталось зафиксировать клеммник, закрутив болтики и следя, чтобы провода не сдвинулись из гнёзд.

Осталось с небольшим усилием утопить на клеммнике прижимные коннекторы, после чего аккуратно каждую жилу завести в клеммную группу, закрепив её. Остатки проводов обрезаем.

Проверка сигналов проводки

Важный этап — убедиться в том, что все провода подключены правильно. Такую работает с помощью обычного тестера. Нам потребуется пятиметровый патч-корд (оконцованный коннекторами с обоих концов по прямой схеме кабеля).Подключаем кабель к розетке, тестер переводим в режим подачи звукового сигнала. Тестируем наличие соединения. Наличие звукового сигнала будет свидетельствовать о правильности подключения.

Если у вас имеется модель тестера без возможности подачи звукового сигнала, используйте режим сопротивления, тогда при замыкании проводов будут мигать цифры, говорящие о наличии контакта.

Но если есть возможность, лучше использовать специальный прибор — кабель-тестер.Для проверки нам потребуется другой патч-корд. Само тестирование проводится очень просто: два разъёма кабелей вставляем в розетку, другие два присоединяем к тестеру. Если схема подключения без ляпов и ошибок, кабель-тестер отзовётся звуковым сигналом.

Если звукового сигнала не будет, следует проверить, совпадает ли схема распиновки патч-кородов с той, какую вы использовали в розетке. Возможно, причина именно в этом. Если всё совпадает, проверьте качество самой розетки — у дешёвых изделий может оказаться плохая пайка.

Отметим, что кабель-тестеры умеют определять категорию кабеля — это будет полезно, если вы хотите убедиться в том, что приобрели нужный кабель.

Как правильно подключить витую пару

Это заключительный этап нашей работы. Но сначала — снова немного теории. Розетки для интернета бывают двух видов:

предназначены для внутреннего монтажа, при котором коробка вставляется в стенную нишу, а уже в коробку монтируется контактная группа розетки.Снаружи коробка декорируется пластиковой панелью;
внешний монтаж предполагает, что корпус интернет-розетки будет выступать из стены. Обычно такая розетка имеет форму параллелепипеда и состоит из основного корпуса, в котором монтируется контактная группа, и декоративной крышки.

Наибольшее распространение получили розетки с 1-2 разъёмами. Принцип их подключения одинаков: провода вставляются в специальные контакты, оснащенные микроножками, их оплётка при этом прорезается, используется надёжное соединение.

Рассмотрим особенности подключения настенной розетки. Обычно производители помещают в розетки готовую цветовую схему, подсказывающую, какой провод куда подключать, чтобы не напутать. Она соответствует прямой схеме, используемой при обжиме коннектора типа RJ-45.

Корпус монтируем на устройстве таким образом, чтобы выходные отверстия для кабеля располагались вверху, разъёмы, идущие к компьютеру или другому потребителю, внизу.

Дальнейшая подробная инструкция, как подключить кабель к стандартной настенной компьютерной розетке:

с оконечной части витой пары снимают оплетку, выполнять эту операцию нужно аккуратно, чтобы не пострадала изоляция;
на монтажной плате находим специальный хомут, просовываем в него провод, убеждаемся, что после фиксации голый провод находится ниже хомута;
теперь вставляем провода в микроножки, согласно цветовой схеме.Старайтесь протянуть провода до нижнего края контактной группы. Как только провод достиг ножей, вы должны услышать характерный щелчок, означающий, что провод сел на место. Если щелчка нет — завершение процедуры обычной обычной отвёрткой с лезвием. Вместо отвёртки можно использовать тыльную сторону лезвия ножа;
после закрепления проводов обрезаемние куски;
закрываем коробку сверху декоративной крышкой.

Рассмотрим вариант подключения внутренней интернет-розетки.Опустим монтаж самой коробки, нам важно понять, как подключаются провода. Здесь вы столкнулись с проблемой, как разобрать интернет-розетку, чтобы получить доступ к контактной группе, представляющую собой небольшую керамическую плату с интегрированными контактами-микроножами. Провода необходимо подключить к этой монтажной пластине, а после завершения операции останется восстановить корпус обратно. Но сам процесс может сильно различаться в зависимости от компании-производителя и модели.

Подключение интернет-розетки производства компании Легранд (один из наиболее известных производителей таких изделий) начинается с демонтажа лицевой декоративной крышки. Внутри будет видна пластиковая крыльчатка белого цвета, необходимо проверить в направлении стрелки. Это действие откроет доступ к контактной пластине, на которой будет нанесена цветовая схема подключения проводов. Останется только вставить их в гнёзда описанным выше способом.

Подключение интернет-розетки, произведенной фирмой Schneider производится по-другому алгоритму:

поскольку такие розетки двойные, снимаем с обоих проводов изоляцию на расстоянии порядка пяти сантиметров от концов;
разъединяем 4 пары проводов, чтобы все восемь были расположены отдельно;
поочерёдно подключаем провода к клеммнику в соответствии с цветовой схемой;
зажимаем клеммы;
монтируем розетку;
осуществляем тестирование подключения интернет-кабеля.

Рассмотрим, как осуществить соединение интернет-розетки от бренда Lezard. У этих изделий декоративная панель и рамка фиксируются болтовыми соединениями, которые открутить легко. Что касается контактной пластины, то здесь используется крепёж на зажимах. При подключении проводов необходимо в соответствующем месте отвёрткой аккуратно отжать контакты. Для демонтажа контактной группы без фанатизма надавливает на верхние защёлки и осторожно тащим контактную группу на себя.Теперь нужно демонтировать пластиковую крышку, служащую для прижима и изоляции проводов. Её снимают тоже отвёрткой, поддевая боковые отростки, но материал упругий, потребуются усилия здесь значительные. Главное — не сломать пластик. Он хоть и твёрдый, но хрупкий. Осталось завести провода согласно цветовой схеме и зажать их, а затем собрать коробку и установить на место.

Как видим, нюансов здесь предостаточно, но если вы отважитесь на самостоятельный монтаж, все проблемы полностью решаемыми.Удачи вам! И не забывайте делиться опытом в комментариях.

Как подключить телефон и компьютер или как правильно сделать слаботочную сеть в квартире.


Хотя при постановке задачи могут кивнуть голову, что сделают все без проблем. В результате телефон еще будет как-то работать, а вот компьютер, при подключении в сеть, не всегда. Поэтому этот вопрос необходимо очень контролировать. Или заказывать работу специальным компаниям, что может быть очень недешево по стоимости.

А вся проблема в том, что подключение компьютера несколько отличается от того, как подключается телефон. Для работы телефона нужно 2 провода, а для компьютера 4. Если требуется установить несколько параллельных телефонов, то их все можно подключить к одному кабелю. Для подключения же нескольких компьютеров такой вариант не пройдет. К каждой розетке должен быть подведен свой кабель.

Вы можете спросить, — «А зачем мне подключить несколько компьютеров?».И на сегодняшний день, возможно, вы будете правы, — зачем делать целую сеть, если у вас всего один ноутбук? Но давайте заглянем на несколько лет вперед. Уже сейчас выпускаются телевизоры с помощью подключения в компьютерную сеть, медиа-плееры, которые могут загрузить фильм из Интернет, интернет-провайдеры вовсю выполняют услуги по просмотру телевизионных каналов через Интернет. Так что будьте готовы к тому, что через несколько лет у Вас в квартире, возможно, будет работать настоящая компьютерная сеть с использованием устройств.

Перед тем, как поставить задачу мастерам по монтажу электропроводки (включая слаботочные сети), рекомендуется все тщательно спланировать.

Как подобрать кабель?

Для подключения компьютера используется кабель «витая пара». Кабель, который подходит для компьютерной сети, — это 8 проводов, которые формируют 4 пары (по 2 провода в паре). Провода в каждой паре скручены между собой, поэтому кабель и получил свое название «витая пара» .Каждый провод имеет свой цвет, что минимизирует возможность ошибки при подключении его в розетках:


В зависимости от максимальной скорости передачи данных, которая может быть обеспечен кабелем, витая пара бывает разных категорий. Для компьютерных сетей используют категории 3 или выше. Чем выше категория, — тем выше скорость и расстояние, которое может быть передан сигнал без искажения. Категория 3 и 5 подойдет для сети со скоростью передачи 100Мбит / с.5е, 6 и 7 Категории для сетей, работающих на скоростях 1000 Мбит / с и выше. Чем выше категория кабеля, — тем он будет дороже. Также кабель может быть выполнен в экранированном варианте, что обеспечивает ему большую устойчивость от помех. В квартире, как правило, очень дорогой кабель не нужен. Кабеля категории 5е (до 1000 Мбит / с) будет вполне достаточно. На всякий случай, чтобы защититься от помех, можно приобрести экранированный кабель.


Какие выбрать розетки для подключения компьютера и телефона?

Розетки для подключения компьютеров по виду очень похожие на телефонные.Разница только в количество контактов. Для телефона используется розетка с 4-мя контактами (для разъемов стандарта RJ-11), а для подключения компьютера, — 8 (для разъемов стандарта RJ-45). Розетки бывают с одним гнездом или с территориями. Бывают также розетки с разными гнездами, — для подключения телефона (4-х контакта) и компьютера (8 контактов). Для домашних целей можно все розетки установить для подключения компьютера (RJ-45). В связи с тем, что разъем для подключения телефона (RJ-11), очень похож на разъем для 4-х парного кабеля RJ-45, его можно без проблем включить в компьютерную розетку.А это значит, что Вы можете сделать универсальный разводку для подключения телефона, так и для подключения компьютера.


Как подключить розетку?

Подключение кабеля к розетке делается очень просто. На клеммах розетки обычно указан цвет провода, который должен быть подключен к данной клемме. Цветовая маркировка, указанная на розетке, в точности соответствует цветам проводов в кабеле. Вам просто надо следовать инструкциям и все розетки подключить одинаково.За счет кабель в розетке подключается без специальных приспособлений. Но иногда есть розетки, когда Вам необходимо использовать специальный инструмент. Пример розетки для разъема RJ-45 и цветовая подсказка для подключения витой пары:


Контакты в компьютерной розетке используются следующим образом:

Контакт — Предназначение
1 — передача сигнала
2 — передача сигнал
3 — прием сигнала
4 — не используется
5 — не используется
6 — не используется
7 — не используется

Как видите, контакты 4 и 5 для работы компьютера не используются.Когда вы подключите провод от телефона (разъем RJ-11), эти контакты будут задействованы. Поэтому мы задействуем эти контакты для создания универсальной сети (ее еще называют СКС — структурированные кабельные системы). Итого, у нас получится следующая картина:
Контакт — Предназначение
1 — Компьютер
2 — Компьютер
3 — Компьютер
4 — Телефон
5 — Телефон
6 — Компьютер
7 — Не используется
8 — Не используется


Как сделать коммутационный щит?

Как уже было сказано выше, к каждой розетке необходимо протянуть свой кабель. И здесь возникает резонный вопрос, — а что делать с другим концом кабеля?

Все кабели от розеток должны быть подведены в шкаф / щит. В этот же шкаф желательно завести несколько витой пары из распределительного щита в коридоре, чтобы в дальнейшем, когда появилась потребность в подключении к какому-либо услуге, не пришлось штробить стены.

В этом же шкафу можно установить небольшой коммутатор (роутер), который и соединит все установленные розетки в одну сеть.Коммутатор можно выбрать самый дешевый, поддерживающий скорость 100Мбит / с или 1000Мбит / с. Часто при подключении к Интернету, интернет-провайдер предоставляет модем (например, ADSL), который также может быть установлен в шкафу. Будьте внимательны, когда Ваш модем позволяет подключить ноутбук к сети посредством Wi-Fi, — размещение такого модема в металлическом щитке делает невозможным работу радио-интерфейса. Если Вам нужен Wi-Fi, — модем лучше установить где-то в комнате, скоммутировав соответствующим образом кабели в шкафу. Также обратите внимание на то, что коммутатор или модем требует наличия питания 220В, поэтому в шкафу или рядом желательно предусмотреть розетку.




Шкаф на фото — самый простой, — наподобие силового щитка. В данном случае шкаф вмонтирован в стену. Всю правую часть в нем занимает коммутационная панель, которую обычно используют телефонисты на телефонных станциях. Телефонисты часто ее кроссом, а контактные панели называют (белые, размещены вертикально), — плинтами.Купить такие плинты можно в интернет-магазине, поискав по слову «плинт». Одним из самых популярных производителей плинтов является компания Krone.

Существуют, конечно, специализированные патч-панели для витой пары для компьютерной сети, но они обычно большого размера, предназначенные для установки в большие шкафы. Но не для квартиры, где этот шкаф надо будет прятать за картиной или за каким-то другим предметом, чтобы его не было видно. Размер в данном случае имеет значение, поэтом можно использовать вариант с плинтами, предназначены для телефонных сетей.

Все кабели, от розеток разведены на эту коммутационную панель. Сюда же заведены несколько кабелей с коридорного распределительного щита. В дополнительной коммутацию кабелей в квартире. Например, если Вам нужно подключить телефон к стандартной розетке или группе розеток, Вам достаточно будет установить нужную перемычку на коммутационную панель.

С левой стороны в коммутационном щите установлен коммутатор Ethernet . Ethernet — это протокол передачи данных, который используется в компьютерных сетях. В данном случае с коммутатора сняли корпус, так как он не помещался в щит. Так что при выборе материалов обязательно следите за размерами.

От коммутационной панели к коммутатору проведено несколько кабелей (та же витая пара), которые заканчиваются разъемом RJ-45. Разьемы, в свою очередь, подключены к портам коммутатора. Обычно такие простые коммутаторы не требуют настроек, — достаточно подключить устройство к сети 220В и он готов к работе. Купить коммутатор можно практически в любом магазине электроники.
Как правильно подключить кабель к коммутатору?

Как подключить кабель «витая пара» в розетке, — мы разобрались. Там есть цветовая маркировка, которая минимизирует вероятность ошибки. Теперь остановимся на вопросе подключения разъема RJ-45 к кабелю, который будет потом подключается в порт коммутатора.

Существует несколько стандартов, которые нельзя регламентируют, к каким контактам какой кабель подключается. Не будем вникать в названия стандартов, обозначим лишь, что есть 2 варианта:
Контакт — Цвет провода (стандарт А) — Цвет провода (В)
1 — бело-зеленый — бело-оранжевый
2 — зеленый — оранжевый
3 — бело-оранжевый — бело-зеленый
4 — синий — синий
5 — бело-синий — бело-синий
6 — оранжевый — зеленый
7 — бело-коричневый — бело- коричневый
8 — коричневый — коричневый




На фото указано, с какой стороны начинается нумерация контактов. Совершенно неважно, какой стандарт Вы будете использовать при подключении разъема. Обратите внимание на то, что со стороны компьютерной розетки нумерация контактов такая же. И правила подключения проводов в кабеле остается таким же. Главное, чтобы использовать одинаковый стандарт и с одной стороны кабеля (возле розетки), и с другой (при подключении разъема).

Не забываем о том, что средняя пара (контакты 4 и 5) будут отключены для подключения телефона, поэтому подключать их к коммутатору не рекомендуется.Телефон подключается перемычкой непосредственно на коммуникационной панели.

Для подключения разъема к кабелю необходимо использовать специальный инструмент (мастера называют его «обжимка»).

Что получается в результате?

Общая схема коммутации, в зависимости от выбранного коммутатора, наличия модема и метода подключения к интернет-провайдеру для каждой квартиры может быть разной.






Схема с одним коммутатором или маршрутизатором.

На рисунке изображена схема, когда используется только один коммутатор. Иногда для работы устанавливают точку доступа Wi-Fi. Ее можно включить в любую розетку в квартире, не изменяя схему коммутации. Напомним, что точку доступа Wi-Fi нельзя установить в металлическом щите, так как металлэкранирует устройство и радиоволны далеекомутационного щита распространяться не будут.





Схема с коммутатором и точкой доступа.

Если подключение к интернет-провайдеру планируется с помощью технологии ADSL, в схеме необходимо установить ADSL-модем. Он может быть совмещен с коммутатором (2 устройства в одном), или же содержать. Этот модем также можно связать в коммутационном щите.





Схема с коммутатором и ADSL-модемом.

Как подключить интернет розетку Legrand

УСТАНОВКА ИНТЕРНЕТ РОЗЕТКИ ЛЕГРАНД

Как подключаются провода витой пары к контактам сетевой розетки Legrand, ведь вы даже не снимали изоляцию с жил?

Как подключить интернет розетку — все варианты подключения

Виды и стандарты подключений

Ввод кабеля в розетку

Legrand (Легранд)

Viko (Вико)

Lezard (Лезард)

Schneider (Шнайдер)

Подключение компьютерной розетки Legrand своими силами

Сетевые розетки Legrand

Подключение информационных розеток Legrand

Общие принципы подключения информационных розеток

Подключение коннектора розеток Legrand

Подключение коннектора: быстрый монтаж

Вывод

Подключение интернет розетки и обжим коннектора RJ-45

Обжим коннектора RJ-45

Схема подключения интернет кабеля по цветам

Обжим витой пары в коннекторе

Как обжать витую пару без кримпера

Проверка соединения

Установка интернет розетки

Настенная розетка

Внутренняя розетка

Заключение

Как подключить к кабелю интернет розетку легранд

Применение и виды информационных розеток

Установка интернет-розетки

Подключение интернет-кабеля к розетке

Подключение интернет-розетки легранд

Подключение интернет-розетки по цветам

Подключение двойной розетки

Инструкция по монтажу провода rj45 в розетку legrand · GitHub

Компьютерные розетки (RJ45) Legrand (Легранд)

Разновидности розеток

Категории компьютерных приборов

Подключение компьютерной розетки Legrand своими силами

Сетевые розетки Legrand

Подключение информационных розеток Legrand

Общие принципы подключения информационных розеток

Подключение коннектора розеток Legrand

Подключение коннектора: быстрый монтаж

Вывод

Как подключить интернет розетку — все варианты подключения

Виды и стандарты подключений

Ввод кабеля в розетку

Legrand (Легранд)

Вико (Вико)

Lezard (Лезард)

Шнайдер (Шнайдер)

Подключение интернет розетки RJ45 — Статьи об энергетике

Как подключить интернет розетку и коннектор, фото и видео примеры

Об коннектора RJ-45

Схема подключения проводов по цветам

Обжим витой пары в коннекторе

Видео урок: обжим коннектора RJ-45

Как подключить интернет кабель к розетке

Подключение настенной компьютерной розетки

Подключение внутренней интернет-розетки

Розетка для компьютерных сетей RJ-45 UTP CAT5E одинарная Legrand Valena белая 774238

Розетка Legrand Valena компьютерная один выход

Схема монтажа компьютерной розетки UTP 774238.<img src='/800/600/https/sun9-27.userapi.com/c850120/v850120933/1c9f23/cq0okg9s7P4.jpg' style='float: right;' />

Подключение провода «витая пара» к розетке 774238.

Правильная фиксация провода в механизме.

Характеристики

Как правильно подключить интернет-розетку дома

Что собой представляет интернет-розетка

Классификация интернет-розеток

Прокладка кабеля «витая пара»

Особенности распиновки разъёма «витой пары»

Проверка сигналов проводки

Как правильно подключить витую пару

Как подключить телефон и компьютер или как правильно сделать слаботочную сеть в квартире.<img src='/800/600/http/socket-online.ru/uploads/shema/EBX-X-28XX.gif' style='float: right;' />

Добавить комментарий Отменить ответ

Схема монтажа компьютерной розетки UTP 774238.

Как подключить телефон и компьютер или как правильно сделать слаботочную сеть в квартире.
